2、Shear Strength
p 0.39fc0u.57
55
3、Shear Deformation and Shear Modulus
1p (156.9033.28p)106 3p (19.9050.28p)106 p (176.8083.56p)106
56
Shear Stress—Shear Strain Curve
Gt0 1.9Gsp
59
60
按照弹性力学的方法和原则，可推导得
G
EtEc
Et EccEt tEc
G G 接近
t0
t0
G G 远远大于 sp
sp
61

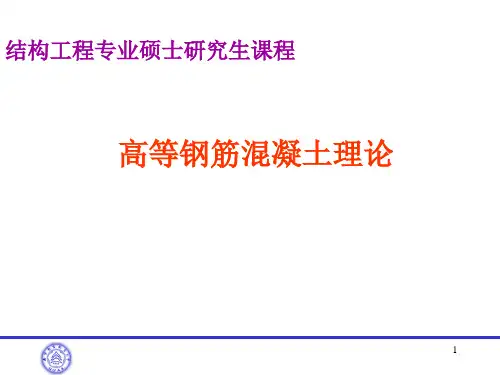

结构工程专业硕士研究生课程
高等钢筋混凝土理论
1
（本科）钢筋混凝土结构—— 钢筋混凝土的特点和设计方法
（研究生）钢筋混凝土结构—— 钢筋混凝土结构的主要理论基础和试
验依据
2
钢筋混凝土结构研究方法
从工程中提出问题 试验研究、调查统计、理论分析、计算对比
揭示作用机理，总结一般规律
建立数学模型，确定计算方法和构造措施 工程验证 形成规范
11
1.2 Compressive Strength
f 1、Standard Cube Compressive Strength c u Standard Specimen (Side Length is 150mm) Standard Maintenance (Temperature 20±3°C、 Humidity >90%, 28 days) Standard Loading (Loading Velocity f 0.3~0.5N/mm2 Per Second) c u is a strength index to calibrate the grade of concrete.

混凝土结构的使用性能

混凝土结构的使用性能

桥梁和隧道
混凝土结构在桥梁和隧道中 承载大荷载和提供长期使用 的可靠性。
混凝土结构的优势
1 强度和稳定性
混凝土结构具有出色的抗 压强度和稳定性，适用于 各种气候条件和环境。
2 耐久性
混凝土结构能够承受长期 使用和外部自然因素的侵 蚀，保持建筑物的稳定性 和功能。
3 隔音和隔热
混凝土结构具有良好的隔 音和隔热性能，能够提供 舒适的室内环境。
混凝土结构的性能指标
指标 强度 耐久性 隔音效果
描述 混凝土结构的抗压和抗拉强度。 混凝土结构的抵抗风化、侵蚀和受力的能力。 混凝土结构的隔音性能，衡量建筑内外声音的传 递。
混凝土结构的材料特性
水泥
