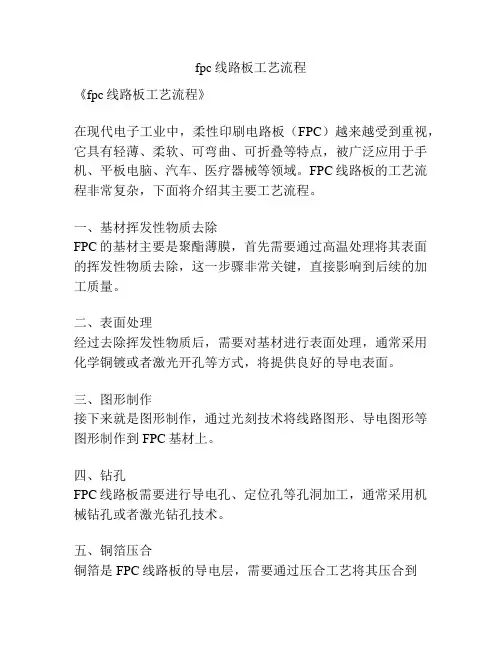

fpc线路板工艺流程
《fpc线路板工艺流程》
在现代电子工业中，柔性印刷电路板（FPC）越来越受到重视，它具有轻薄、柔软、可弯曲、可折叠等特点，被广泛应用于手机、平板电脑、汽车、医疗器械等领域。
FPC线路板的工艺流程非常复杂，下面将介绍其主要工艺流程。
一、基材挥发性物质去除
FPC的基材主要是聚酯薄膜，首先需要通过高温处理将其表面的挥发性物质去除，这一步骤非常关键，直接影响到后续的加工质量。
二、表面处理
经过去除挥发性物质后，需要对基材进行表面处理，通常采用化学铜镀或者激光开孔等方式，将提供良好的导电表面。
三、图形制作
接下来就是图形制作，通过光刻技术将线路图形、导电图形等图形制作到FPC基材上。
四、钻孔
FPC线路板需要进行导电孔、定位孔等孔洞加工，通常采用机械钻孔或者激光钻孔技术。
五、铜箔压合
铜箔是FPC线路板的导电层，需要通过压合工艺将其压合到
基材上，形成完整的导电层。
六、图层成型
通过光刻、蚀刻等工艺将图形层、导电层等成型，确保FPC
线路板的导电性能和形状。
七、金属化孔
FPC线路板需要进行金属化处理，将导电孔、定位孔等孔洞进行金属化，提高其导电性能。
八、覆盖层制作
最后一步是覆盖层制作，通过涂覆、热压等工艺将覆盖层形成，保护FPC线路板不受外部环境影响。
以上就是FPC线路板的工艺流程，每一步都非常关键，需要
严格控制每一个环节，确保最终产品的质量和性能。
随着电子产品的不断发展，FPC线路板的工艺流程也在不断创新和完善，以满足越来越复杂的应用需求。

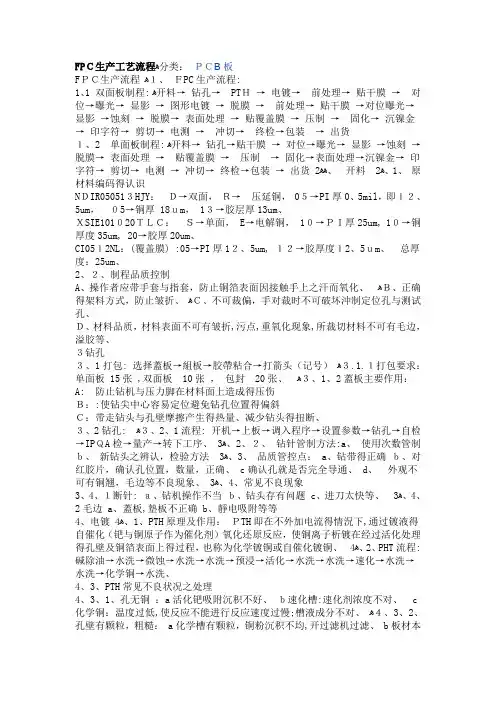

FPＣ生产工艺流程ﻫ分类：ＰＣB板FＰＣ生产流程ﻫ１、ＦPC生产流程:1、1 双面板制程: ﻫ开料→ 钻孔→PTＨ→ 电镀→前处理→ 贴干膜→对位→曝光→ 显影→ 图形电镀→ 脱膜→前处理→ 贴干膜→对位曝光→ 显影→蚀刻→ 脱膜→ 表面处理→ 贴覆盖膜→ 压制→固化→ 沉镍金→ 印字符→ 剪切→ 电测→冲切→终检→包装→ 出货１、2 单面板制程: ﻫ开料→ 钻孔→贴干膜→ 对位→曝光→ 显影→蚀刻→ 脱膜→ 表面处理→贴覆盖膜→压制→ 固化→表面处理→沉镍金→ 印2、开料ﻫ2、1、原字符→ 剪切→ 电测→ 冲切→ 终检→包装→ 出货ﻫﻫ材料编码得认识NＤIR05051３HJY：Ｄ→双面，Ｒ→压延铜， 0５→PI厚0、5mil，即１２、5um，０5→铜厚 18ｕm， 1３→胶层厚13um、ＸSIE101０20ＴＬＣ：Ｓ→单面，E→电解铜， 1０→ＰＩ厚25um, 1０→铜厚度35um, 20→胶厚20um、CI05１2NL：(覆盖膜) :05→P I厚1２、5um, １２→胶厚度１2、5ｕm、总厚度：25um、2、２、制程品质控制A、操作者应带手套与指套，防止铜箔表面因接触手上之汗而氧化、ﻫＢ、正确得架料方式，防止皱折、ﻫＣ、不可裁偏，手对裁时不可破坏沖制定位孔与测试孔、Ｄ、材料品质，材料表面不可有皱折,污点,重氧化现象,所裁切材料不可有毛边，溢胶等、３钻孔３、1打包: 选择蓋板→組板→胶帶粘合→打箭头（记号）ﻫ３.1.１打包要求：单面板 15张 ,双面板10张，包封20张、ﻫ３、1、2蓋板主要作用：A: 防止钻机与压力脚在材料面上造成得压伤Ｂ：:使钻尖中心容易定位避免钻孔位置得偏斜Ｃ：带走钻头与孔壁摩擦产生得热量、减少钻头得扭断、３、2钻孔: ﻫ３、2、1流程: 开机→上板→调入程序→设置参数→钻孔→自检→IPＱA检→量产→转下工序、ﻫ3、2、２、钻针管制方法:a、使用次数管制ｂ、新钻头之辨认，检验方法ﻫ3、3、品质管控点： a、钻带得正确ｂ、对红胶片，确认孔位置，数量，正确、 c确认孔就是否完全导通、 d、外观不可有铜翘，毛边等不良现象、ﻫ3、4、常见不良现象3、4、１断针: ａ、钻机操作不当ｂ、钻头存有问题 c、进刀太快等、ﻫ3、4、2毛边 a、蓋板,墊板不正确 b、靜电吸附等等4、电镀ﻫ4、1、PTH原理及作用：ＰTH即在不外加电流得情況下,通过镀液得自催化（钯与铜原子作为催化剂）氧化还原反应，使铜离子析镀在经过活化处理得孔壁及铜箔表面上得过程，也称为化学镀铜或自催化镀铜、ﻫ4、2、PHT流程: 碱除油→水洗→微蚀→水洗→水洗→预浸→活化→水洗→水洗→速化→水洗→水洗→化学铜→水洗、4、3、PTH常见不良状况之处理4、3、1、孔无铜：a活化钯吸附沉积不好、ｂ速化槽:速化剂浓度不对、c 化学铜：温度过低,使反应不能进行反应速度过慢;槽液成分不对、ﻫ４、3、2、孔壁有颗粒，粗糙： a化学槽有颗粒，铜粉沉积不均,开过滤机过滤、 b板材本身孔壁有毛刺、4、３、3、板面发黑： a化学槽成分不对（ＮaＯH浓度过高)、ﻫ4、4镀铜镀铜即提高孔内镀层均匀性，保证整个版面（孔内及孔口附近得整个镀层）镀层厚度达到一定得要求、ﻫ4、4、1电镀条件控制ﻫa电流密度得选择b电镀面积得大小ﻫc镀层厚度要求d电镀时间控制4、4、１品质管控 1 贯通性：自检QC全检，以４０倍放大镜检查孔壁就是否有镀铜完全附着贯通、ﻫ2表面品质：铜箔表面不可有烧焦，脱皮,颗粒状，针孔及花斑不良等现象、3 附着性:于板边任一处以3Ｍ胶带粘贴后,以垂直向上接起不可有脱落现象、5、线路5、1干膜干膜贴在板材上,经曝光后显影后,使线路基本成型,在此过程中干膜主要起到了影象转移得功能，而且在蚀刻得过程中起到保护线路得作用、5、2干膜主要构成：PE,感光阻剂,PET 、其中ＰE与PET只起到了保护与隔离得作用、感光阻剂包括：连接剂,起始剂，单体，粘着促进剂，色料、ﻫ5、3作业要求 a保持干膜与板面得清洁，ｂ平整度，无气泡与皱折现象、、c附着力达到要求,密合度高、5、4作业品质控制要点5、4、1为了防止贴膜时出现断线现象,应先用无尘纸粘尘滚轮除去铜箔表面杂质、5、４、2应根据不同板材设置加热滚轮得温度,压力,转数等参数、5、4、３保证铜箔得方向孔在同一方位、ﻫ5、４、4防止氧化，不要直接接触铜箔表面、５、4、5加热滚轮上不应该有伤痕，以防止产生皱折与附着性不良5、４、6贴膜后留置1０—20分钟，然后再去曝光，时间太短会使发生得有机聚合反应未完全,太长则不容易被水解,发生残留导致镀层不良、5、４、７经常用无尘纸擦去加热滚轮上得杂质与溢胶、ﻫ5、4、8要保证贴膜得良好附着性、５、5贴干膜品质确认ﻫ5、５、1附着性:贴膜后经曝光显影后线路不可弯曲变形或断等（以放大镜检测)5、5、2平整性：须平整，不可有皱折，气泡、ﻫ5、5、3清洁性:每张不得有超过5点之杂质、5、6曝光5、6、1、原理：使线路通过干膜得作用转移到板子上、ﻫ5、６、2作业要点: a作业时要保持底片与板子得清洁、ﻫｂ底片与板子应对准，正确、c不可有气泡，杂质、＊进行抽真空目得:提高底片与干膜接触得紧密度减少散光现象、ﻫ*曝光能量得高低对品质也有影响: ﻫ1能量低，曝光不足,显像后阻剂太软,色泽灰暗,蚀刻时阻剂破坏或浮起，造成线路得断路、２、能量高，则会造成曝光过度，则线路会缩小或曝光区易洗掉、5、7显影５、7、1原理:显像即就是将已经曝过光得带干膜得板材，经过（1、0＋/－0、1）％得碳酸钠溶液（即显影液）得处理，将未曝光得干膜洗去而保留经曝光发生聚合反应得干膜，使线路基本成型、ﻫ5、７、2影响显像作业品质得因素： a﹑显影液得组成 b﹑显影温度、ｃ﹑显影压力、d﹑显影液分布得均匀性、e ﹑机台转动得速度、５、7、３制程参数管控：药液溶度，显影温度,显影速度,喷压、５、７、４显影品质控制要点: ﻫａ﹑出料口扳子上不应有水滴，应吹干净、ﻫｂ﹑不可以有未撕得干膜保护膜、ﻫc﹑显像应该完整，线路不可锯齿状,弯曲，变细等状况、ﻫd﹑显像后裸铜面用刀轻刮不可有干膜脱落，否则会影响时刻品质、ﻫｅ﹑干膜线宽与底片线宽控制在＋/-0。
FPC生产线工艺流程分析与管理策略一、工艺流程分析1.设计图纸制作：根据客户需求制作FPC的设计图纸，包括电路连接、线路布局等。
2.材料采购：根据设计要求采购所需的柔性基板、导电涂层、覆铜膜等材料。
3.基板准备：将柔性基板切割成所需尺寸，并进行成型处理，如弯曲、折叠等。
4.电路图案制作：使用光绘技术将电路图案转移到基板上，形成导电线路。
5.覆铜膜制备：将覆铜膜涂覆在基板表面，形成保护膜，并提供电路连接。
6.钻孔与铜箔粘合：使用激光或机械钻孔技术在基板上打孔，并在孔上涂覆导电涂层，与覆铜膜连接形成导电线路。
7.焊接与组装：根据设计要求将电子元件焊接到FPC上，并进行组装。
8.测试与质量检查：对制作好的FPC进行测试和质量检查，确保其符合设计要求和质量标准。
9.封装与包装：将成品FPC进行封装和包装，使其方便运输和使用。
二、管理策略1.精细化管理：通过对每个工艺环节进行精细化管理，确保每个步骤的质量和效率。
例如，制定详细的工艺操作指导书，培训员工掌握每个工艺步骤的要领，建立质量控制流程，及时解决生产中的问题。
2.自动化生产：引入先进的自动化设备和机器人技术，提高生产效率和产品质量。
例如，使用自动化焊接机器人来替代传统手工焊接，减少因人为操作产生的误差和劳动强度。
3.质量控制：建立严格的质量控制体系，以确保产品的一致性和可靠性。
包括从材料采购、工艺流程控制到质量检查、测试等各个环节都要进行严格的质量控制和记录。
4.过程优化：持续改进工艺流程，优化每个环节的工艺参数和工艺流程，以提高生产效率和产品质量。
例如，采用先进的工艺技术和材料，提高生产线的生产速度和产品的电气性能。
5.人员培训：加强员工培训和技术水平提升，使其能够熟练掌握FPC生产线的工艺流程和操作技术。
同时，注重团队合作和沟通，建立团队协作的工作氛围，以提高生产效率和产品质量。
总之，FPC生产线的工艺流程分析与管理策略需要综合考虑质量控制、生产效率、人员培训等方面的因素，以确保产品的一致性和可靠性。
fpc工艺制成流程(一)FPC工艺制成流程FPC（Flexible Printed Circuit）是一种柔性电路板，由于其特殊的柔性和可弯曲性，被广泛应用于手机、电子书、汽车、医疗设备等领域。
下面就是FPC工艺制成的详细流程。
原材料准备制造FPC的原材料主要包括基材、导电铜箔、蚀刻胶等材料。
在进行制造前，需要准备好这些原材料，并按照要求进行切割和处理。
印制制模印制制模可以理解为模板，用于在基材上涂覆导电铜箔。
制作印制制模的主要步骤包括制造底材、制备图形化张纸、导电胶细线图形化、照排和打洞。
涂覆导电铜箔使用印制制模将导电胶涂覆在基材上，然后用化学法将导电胶渲染成导电铜箔。
这个过程需要经过清洗、粘纸、压接、镀铜等多个步骤。
工艺蚀刻FPC的蚀刻是决定其精度和质量的关键环节。
先在覆铜箔上制定负片传导图案，再通过机械钻孔进行穿板，随后采用化学蚀刻法进行加工。
翻折成型在蚀刻完成后，将FPC放入模具中，经过加热和压制，使其呈现出预定的三维空间形状。
通过翻折成型，FPC就具有了一定的弹性和柔性，可以按照需要进行弯曲和展开。
表面涂覆通过表面涂覆后，FPC的抗腐蚀能力会得到很大提高。
表面涂覆主要有金属喷涂、镀金和喷漆等工艺，这样可以让FPC具备更灵活的应用领域。
最终检验在FPC制作完成后，还需要进行最终的全面检测。
通过将FPC连接到测试机上，检测其通电性、信号传输性、柔性和抗压性等性能。
在确认质量符合要求后，FPC制品才能进行下一步的生产和使用。
结语以上就是FPC制作的全部流程，每个环节都需要严格按照要求进行操作，才能制成优质的FPC制品。
附加工艺除以上主要工艺外，还有一些次要或辅助工艺：焊接工艺在FPC的制作过程中，需要进行焊接工艺，将FPC与其他设备或元器件进行连接。
常用的焊接方式包括热风烙铁焊接、热风热缩管焊接、激光焊接等。
淋镀工艺FPC制作中还有一个重要的工艺——淋镀。
淋镀是在FPC表面涂上保护性材料的一种处理工艺，能抵御外部环境中的氧化和化学腐蚀，提高FPC的使用寿命。
