4193(4293)使用编程说明书

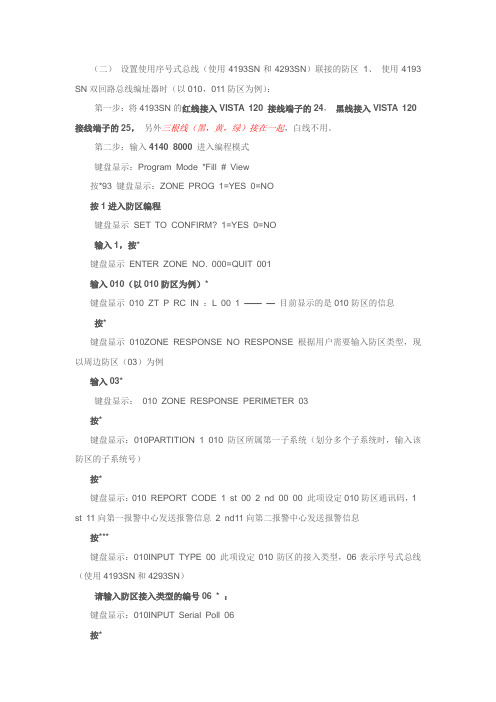

（二）设置使用序号式总线（使用4193SN和4293SN）联接的防区1、使用4193 SN双回路总线编址器时（以010，011防区为例）：第一步：将4193SN的红线接入VISTA 120 接线端子的24，黑线接入VISTA 120 接线端子的25，另外三根线（黑，黄，绿）接在一起，白线不用。

第二步：输入4140 8000 进入编程模式键盘显示：Program Mode *Fill # View按*93 键盘显示：ZONE PROG 1=YES 0=NO按1进入防区编程键盘显示SET TO CONFIRM? 1=YES 0=NO输入1，按*键盘显示ENTER ZONE NO. 000=QUIT 001输入010（以010防区为例）*键盘显示010 ZT P RC IN ：L 00 1 ———目前显示的是010防区的信息按*键盘显示010ZONE RESPONSE NO RESPONSE 根据用户需要输入防区类型，现以周边防区（03）为例输入03*键盘显示：010 ZONE RESPONSE PERIMETER 03按*键盘显示：010PARTITION 1 010防区所属第一子系统（划分多个子系统时，输入该防区的子系统号）按*键盘显示：010 REPORT CODE 1 st 00 2 nd 00 00 此项设定010防区通讯码，1 st 11向第一报警中心发送报警信息2 nd11向第二报警中心发送报警信息按***键盘显示：010INPUT TYPE 00 此项设定010防区的接入类型，06表示序号式总线（使用4193SN和4293SN）请输入防区接入类型的编号06 * ：键盘显示：010INPUT Serial Poll 06按*键盘显示：010 SMART CONTACT 1=YES 0=NO 0按*键盘显示：010V-PLEX RELAY 1=YES 0=NO 0按*键盘显示：010 DOOR # （01-15）00按*键盘显示：010INPUT S/N：L A XXX-XXXX：1L下方输入010防区占用此4193SN的回路的序号，4193SN有两个回路，黄—黑为第一回路，绿—黑为第二回路从4193SN线接在一起的三根线中抽出黄线，VISTA 120 会自动读出这个4193SN的地址码并显示在键盘上，这个地址码与4193S N上粘贴的数码一致。

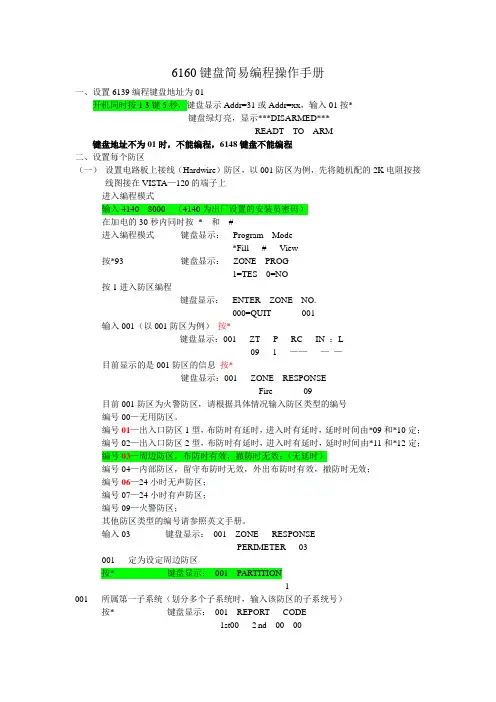

6160键盘简易编程操作手册一、设置6139编程键盘地址为01开机同时按1 3键5秒，键盘显示Addr=31或Addr=xx，输入01按*键盘绿灯亮，显示***DISARMED***READT TO ARM键盘地址不为01时，不能编程，6148键盘不能编程二、设置每个防区（一）设置电路板上接线（Hardwire）防区，以001防区为例，先将随机配的2K电阻按接线图接在VISTA—120的端子上进入编程模式输入4140 8000 （4140为出厂设置的安装员密码）在加电的30秒内同时按* 和#进入编程模式键盘显示：Program Mode*Fill # View按*93 键盘显示：ZONE PROG1=TES 0=NO按1进入防区编程键盘显示：ENTER ZONE NO.000=QUIT 001输入001（以001防区为例）按*键盘显示：001 ZT P RC IN ：L09 1 ————目前显示的是001防区的信息按*键盘显示：001 ZONE RESPONSEFire 09目前001防区为火警防区，请根据具体情况输入防区类型的编号编号00—无用防区。

编号01—出入口防区1型，布防时有延时，进入时有延时，延时时间由*09和*10定；编号02—出入口防区2型，布防时有延时，进入时有延时，延时时间由*11和*12定；编号03—周边防区，布防时有效，撤防时无效；（无延时）编号04—内部防区，留守布防时无效，外出布防时有效，撤防时无效；编号06—24小时无声防区；编号07—24小时有声防区；编号09—火警防区；其他防区类型的编号请参照英文手册。

输入03 键盘显示：001 ZONE RESPONSEPERIMETER 03001 定为设定周边防区按* 键盘显示：001 PARTITION1001 所属第一子系统（划分多个子系统时，输入该防区的子系统号）按* 键盘显示：001 REPORT CODE1st00 2nd 00 00此项设定001防区通讯码，1st输入11向第一报警中心发送报警信息2nd输入11向第二报警中心发送报警信息按* 键盘显示：001 INPUT TYPEHardwire 01此项设定001防区的接入类型，请输入防区接入类型的编号：按* 键盘显示：001 ZT P RC IN ：L03 1 ——HW 1目前显示的是001防区的信息按* 键盘显示：ENTER ZONE NO .000=QUIT 002输入下一个防区的信息，如果不输入下一个防区的信息，（002—009防区不用时应防区类型输入00）输入000*返回键盘显示：QUIT MENU MODE ？1=YES 0=NO 0输入1返回键盘显示：Program Mode*Fill # View-00输入*99返回键盘绿灯亮，显示：***DISARMED***READY TO ARM主机开始自检，约两分钟后，键盘绿灯亮的情况下，可以布防，试验001防区输入4140 2 进入外出延时布防，键盘蜂鸣器响，将联接001防区的端子上的2K电阻拆下，主机将报警，键盘显示：ALARM 001 表示001防区报警。

Agilent 4294A阻抗分析仪使用手册华中科技大学激光技术国家重点实验室2002年1月目录目录 (2)一、介绍 (3)二、基本原理： (4)三、A GILENT 4294A的主要技术指标: (4)四、前/后面板、硬/软键介绍 (5)五、测量方法 (7)一、介绍Agilent 4294A精密阻抗分析仪可以对各种电子器件（元件和电路）以及电子材料和非电子材料的精确阻抗测量提供广泛的支持。

它是对电子元件进行设计、签定、质量控制和生产测试的强有力工具。

它所提供的性能和功能对于电路设计开发人员将获益匪浅。

此外，Agilent 4294A的优良测量性能和功能为电路的设计和开发以及材料（电子材料和非电子材料）的研究和开发提供强有力的工具。

它具有：·在宽阻抗范围的宽频率范围内进行精确测量·强大的阻抗分析功能·便于使用并能用多种方式与PC机配套电子器件：无源元件：二端元件如电容器、电感器、铁氧体珠、电阻器、变压器、晶体/陶瓷谐振器、多芯片组件或阵列/网络元件的阻抗测量。

半导体元件：变容二极管的C－V（电流－电压）特性分析；二极管、晶体管或集成电路(IC)封装终端/引线的寄生分析；放大器的输入/输出阻抗测量。

其它元件：印制电路板、继电器、开关、电缆、电池等的阻抗评估。

材料：介质材料：塑料、陶瓷、印制电路板和其它介质材料和损耗切角评估。

磁性材料：铁氧体、非晶体和其它磁性材料的导磁率和损耗角评估。

半导体材料：半导体材料的介电常熟、导电率和C－V特性。

二、基本原理：Agilent 4294A 阻抗分析仪所采用的是自动平衡电桥技术。

如图所示：可以将平衡电桥看作一个放大器电路，基于欧姆定律V=I*R 进行测量。

被测器件(DUT)通过一个交流源激励，它的电压就是在高端H 监测到的电压。

低端L 为虚拟地，电压为0V 。

通过电阻器R 2的电流I 2跟通过被测器件(DUT)的电流I 相等。

因此，输出电压和通过被测器件(DUT)的电流成正比，电压和电流自动平衡，这也就是它的名字的由来。

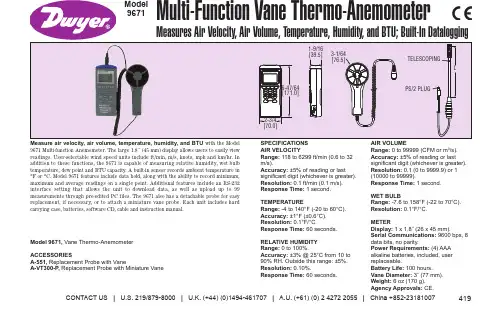

419m/s).Accuracy: ±5% of reading or last significant digit (whichever is greater).Resolution: 0.1 ft/min (0.1 m/s).Response Time: 1 second.TEMPERATURERange: -4 to 140°F (-20 to 60°C).Accuracy: ±1°F (±0.6°C).Resolution: 0.1°F/°C.Response Time: 60 seconds.RELATIVE HUMIDITY Range: 0 to 100%.Accuracy: ±3% @ 25°C from 10 to 90% RH. Outside this range: ±5%.Resolution: 0.10%.Response Time: 60 seconds.significant digit (whichever is greater).Resolution: 0.1 (0 to 9999.9) or 1(10000 to 99999).Response Time: 1 second.WET BULBRange: -7.6 to 158°F (-22 to 70°C).Resolution: 0.1°F/°C.METERDisplay:1 x 1.8˝ (26 x 45 mm).Serial Communications:9600 bps, 8data bits, no parity.Power Requirements: (4) AAA alkaline batteries, included, user replaceable.Battery Life: 100 hours.Vane Diameter: 3˝ (77 mm).Weight: 6 oz (170 g).Agency Approvals: CE.Measure air velocity, air volume, temperature, humidity, and BTU 9671 Multi-function Anemometer. The large 1.8˝ (45 mm) display allows users to easily view readings. User-selectable wind speed units include ft/min, m/s, knots, mph and km/hr. In addition to these functions, the 9671 is capable of measuring relative humidity, wet bulb temperature, dew point and BTU capacity. A built-in sensor records ambient temperature in °F or °C. Model 9671 features include data hold, along with the ability to record minimum,maximum and average readings on a single point. Additional features include an RS-232interface setting that allows the unit to download data, as well as upload up to 99measurements through pre-edited PC files. The 9671 also has a detachable probe for easy replacement, if necessary, or to attach a miniature vane probe. Each unit includes hard carrying case, batteries, software CD, cable and instruction manual.CONTACT US | U.S. 219/879-8000 | U.K. (+44) (0)1494-461707| A.U. (+61) (0) 2 4272 2055| China +852-********Model 9671, Vane Thermo-AnemometerACCESSORIESA-551, Replacement Probe with VaneA-VT300-P , Replacement Probe with Miniature Vane。

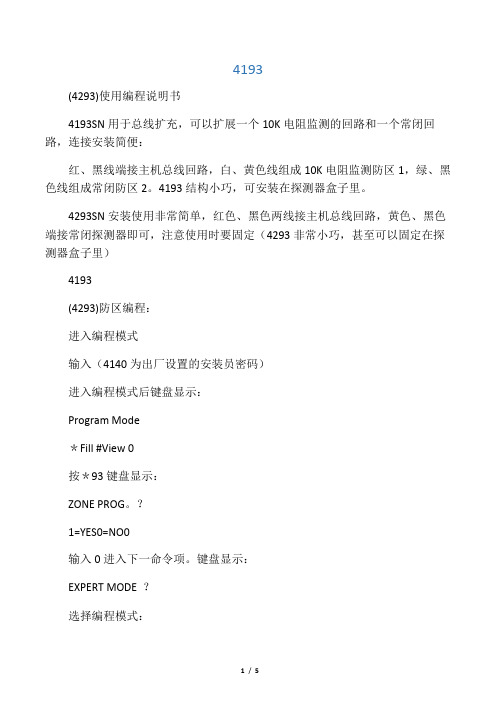

4193(4293)使用编程说明书4193SN用于总线扩充，可以扩展一个10K电阻监测的回路和一个常闭回路，连接安装简便：红、黑线端接主机总线回路，白、黄色线组成10K电阻监测防区1，绿、黑色线组成常闭防区2。

4193结构小巧，可安装在探测器盒子里。

4293SN安装使用非常简单，红色、黑色两线接主机总线回路，黄色、黑色端接常闭探测器即可，注意使用时要固定（4293非常小巧，甚至可以固定在探测器盒子里）4193(4293)防区编程：进入编程模式输入（4140为出厂设置的安装员密码）进入编程模式后键盘显示：Program Mode＊Fill #View 0按＊93键盘显示：ZONE PROG。

？1=YES0=NO0输入0进入下一命令项。

键盘显示：EXPERT MODE ？选择编程模式：输入1为快速编程模式1=YES0=NO0在这里选择“1”键盘显示：Set to Confirm?1=YES0=NO0输入1进入快速编程后主机显示：（以10防区为列此为编好后的显示）Z N Z T P RC INL010 03 1 10 SL 1SZ N 表示防区号Z T表示防区类型P表示子系统号RC表示报告码INL表示接入方式Z N：要编辑防区的防区号，4208SN的防区属于总线防区，需要从“10”防区开始编前面1-9是分线制的基础防区。

Z T：选择防区类型（请根据具体情况输入防区类型）的编号如下：＊编号01—出入口防区1型，布防时有延时，进入时有延时，延时时间由编程项“09”和“10”设定；编号02—出入口防区2型，布防时有延时，进入时有延时，延时时间由编程项“11”和“12”设定；＊编号03—周边防区，布防时有效，撤防时无效；（即时防区类型）编号04—内部防区，留守布防时无效，外出布防时有效，撤防时无效；编号06—24小时无声防区；＊编号07—24小时有声防区；编号09—火警防区；编号00—无用防区。

以上标有“＊”号的类型为常用防区类型，其他防区类型请参照英文手册。

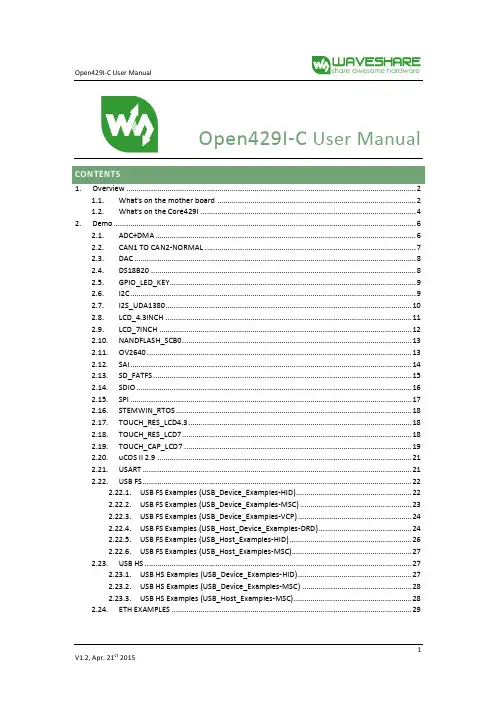

Open429I-C User Manual1.Overview (2)1.1.What's on the mother board (2)1.2.What's on the Core429I (4)2.Demo (6)2.1.ADC+DMA (6)2.2.CAN1 TO CAN2-NORMAL (7)2.3.DAC (8)2.4.DS18B20 (8)2.5.GPIO_LED_KEY (9)2.6.I2C (9)2.7.I2S_UDA1380 (10)2.8.LCD_4.3INCH (11)2.9.LCD_7INCH (12)2.10.NANDFLASH_SCB0 (13)2.11.OV2640 (13)2.12.SAI (14)2.13.SD_FATFS (15)2.14.SDIO (16)2.15.SPI (17)2.16.STEMWIN_RTOS (18)2.17.TOUCH_RES_LCD4.3 (18)2.18.TOUCH_RES_LCD7 (18)2.19.TOUCH_CAP_LCD7 (19)2.20.uCOS II 2.9 (21)ART (21)B FS (22)B FS Examples (USB_Device_Examples-HID) (22)2.22.2. USB FS Examples (USB_Device_Examples-MSC) (23)2.22.3. USB FS Examples (USB_Device_Examples-VCP) (24)2.22.4. USB FS Examples (USB_Host_Device_Examples-DRD) (24)2.22.5. USB FS Examples (USB_Host_Examples-HID) (26)2.22.6. USB FS Examples (USB_Host_Examples-MSC) (27)B HS (27)2.23.1. USB HS Examples (USB_Device_Examples-HID) (27)2.23.2. USB HS Examples (USB_Device_Examples-MSC) (28)2.23.3. USB HS Examples (USB_Host_Examples-MSC) (28)2.24.ETH EXAMPLES (29)1.Open429I-C is an STM32 development board designed for the STM32F429IGT6 microcontroller, consists of the mother board and the MCU core board Core429I.The Open429I-C supports further expansion with various optional accessory boards for specific application. The modular and open design makes it the ideal for starting applicationdevelopment with STM32 series microcontrollers.1.1.WHAT'S ON THE MOTHER BOARD1.2.WHAT'S ON THE CORE429I1.STM32F429IGT6: the high performance STM32 MCU which features:●Core: Cortex-M4 32-bit RISC●Feature: single-cycle DSP instructions●Operating Frequency: 180MHz, 225 DMIPS/1.25 DMIPS/MHz●Operating Voltage: 1.8V-3.6V●Package: LQFP176●Memories: 1024kB Flash, 256+4kB SRAM●MCU communication Interfaces:● 6 x SPI, 4 x USART, 4 x UART, 2 x I2S, 1 x SAI, 3 x I2C● 1 x FMC, 1 x SDIO, 2 x CAN● 1 x LCD-TFT● 1 x USB 2.0 HS/FS controller (with dedicated DMA)● 1 x USB HS ULPI (external PHY required)● 1 x 10/100 Ethernet MAC● 1 x 8 to 14-bit camera interface●AD & DA converters: 3 x AD (12-bit, 1μs, shares 24 channels); 2 x DA (12-bit)●Debugging/Programming: supports JTAG/SWD interfaces, supports IAP2.IS42S16400J: SDRAM 1 Meg Bits x 16 Bits x 4 Banks (64-MBIT)3.AMS1117-3.3: 3.3V voltage regulator4.MIC2075: onboard USB power management device5.Power supply switch, powered from 5Vin or USB connection●Hardware connection●Hardware connection●Hardware connection2.9.LCD_7INCH●OverviewThe 7inch Resistive Touch LCD resolution is 800x480 (Pixel).The 7inch Capacitive Touch LCD is also compatible with this board, the display result is the same.LCD display character demo.●Hardware connection●Hardware connectionConnect the OV2640 Camera Board to the onboard DCMI interface ●Operation and resultPress WAKE UP button, the software captured below picture:2.12.SAI●OverviewDrive the UDA1380 Board to play music via SAI interface●Hardware connection●Hardware connection●Hardware connectionDrive the AT45DBXX DataFlash Board via SPI interface ●Hardware connectionAT45DBXX ID is 0x1f 0x24 0x0 0x0FALSH AT45DBXX Write Test:0 1 2 3 4 5 6 7 8 9 10 11 122.16.STEMWIN_RTOS●OverviewSTemwin interface display based on system RTOS.●Hardware connectionConnect the 4.3inch 480x272 Touch LCD (B) to the board via LCD interface.●Operation and resultThe GUI interface displayed on the LCD.2.17.TOUCH_RES_LCD4.3●OverviewTouch the screen first, click the three times the calibration point [+] to finish the screen calibration.Then you can draw any line on the screen.●Hardware connectionConnect the 4.3inch 480x272 Touch LCD (B) to the board via LCD interface 2.For more details of interfaces, please read 1.1 What's on the mother board.●Operation and resultInformation displayed on the LCD screen.2.18.TOUCH_RES_LCD7●OverviewTouch the screen first, by clicking five times the calibration dot [+] to finish the screen calibration.Then you can draw any line on the screen.●Hardware connectionConnect the 7inch Resistive Touch LCD to the board via the LCD interface 1 using 40PIN FFC wire.For more details of interfaces, please read 1.1 What's on the mother board.Operation and resultInformation displayed on the LCD screen.2.19.TOUCH_CAP_LCD7Connect the on board CAP_TOUCH interface and the LCD 4PIN interface via 4PIN FFC cable.●Operation and result●Hardware connection●Host:●Hardware connection●Hardware connectionHS USB host MSC demo. The board will recognize and use USB memory device.●Hardware connectionInsert the USB3300 to the ULPI socketConnect the USB flash driver to the USB3300 via USB interface.●Operation and resultThe USB flash driver information will appear on the serial debugging assistant, the documents name will be displayed when press the User key.2.24.ETH EXAMPLES●OverviewThe board and the PC connect via the internet interface demo.ETH demo requests to copy the echotool.exe under ETH\Tool\PC_Software to the C disk root directory.●Hardware connectionThe Ethernet wire connects to the ETH interface and the PC.●PC IP settingConfigure the IP of both the PC and the module on the same network.●Use the below IP address:。

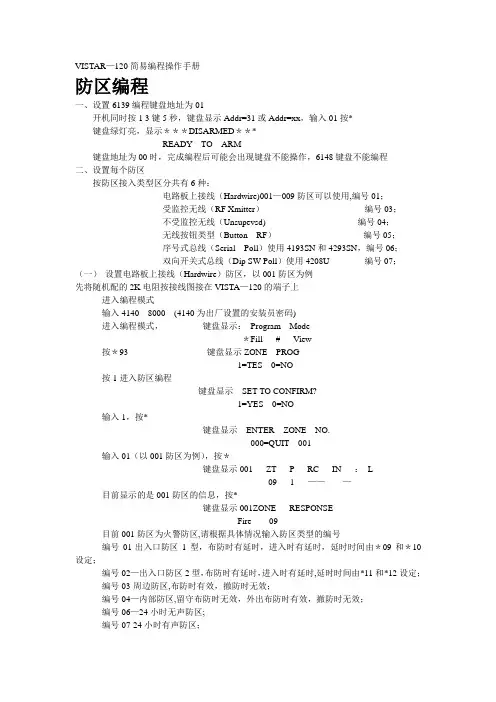

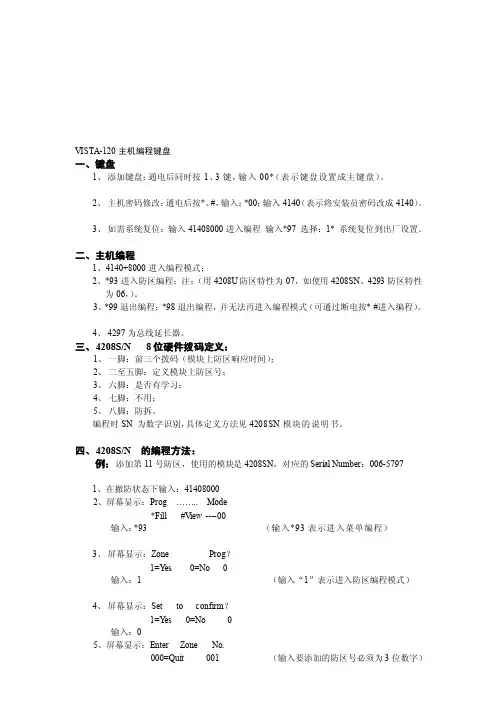

VISTAR—120简易编程操作手册防区编程一、设置6139编程键盘地址为01开机同时按1 3键5秒，键盘显示Addr=31或Addr=xx，输入01按*键盘绿灯亮，显示＊＊＊DISARMED＊＊*READY TO ARM键盘地址为00时，完成编程后可能会出现键盘不能操作，6148键盘不能编程二、设置每个防区按防区接入类型区分共有6种：电路板上接线（Hardwire)001—009防区可以使用,编号01；受监控无线（RF Xmitter）编号03；不受监控无线（Unsupevsd) 编号04；无线按钮类型（Button RF）编号05；序号式总线（Serial Poll）使用4193SN和4293SN，编号06；双向开关式总线（Dip SW Poll）使用4208U 编号07；（一）设置电路板上接线（Hardwire）防区，以001防区为例先将随机配的2K电阻按接线图接在VISTA—120的端子上进入编程模式输入4140 8000 (4140为出厂设置的安装员密码)进入编程模式，键盘显示：Program Mode＊Fill # View按＊93 键盘显示ZONE PROG1=TES 0=NO按1进入防区编程键盘显示SET TO CONFIRM?1=YES 0=NO输入1，按*键盘显示ENTER ZONE NO.000=QUIT 001输入01（以001防区为例），按＊键盘显示001 ZT P RC IN ：L09 1 ———目前显示的是001防区的信息，按*键盘显示001ZONE RESPONSEFire 09目前001防区为火警防区,请根据具体情况输入防区类型的编号编号01-出入口防区1型，布防时有延时，进入时有延时，延时时间由＊09和＊10设定；编号02—出入口防区2型，布防时有延时，进入时有延时,延时时间由*11和*12设定；编号03-周边防区,布防时有效，撤防时无效；编号04—内部防区,留守布防时无效，外出布防时有效，撤防时无效；编号06—24小时无声防区;编号07-24小时有声防区；编号09—火警防区；编号00-无用防区.其他防区类型的编号请参照英文手册。
