自制动圈式话筒

自制无线话筒-电路图-制作过程全解本文转载于/hamradio/20081029/134.html本人前后成功制作过四种电路的调频无线话筒，距离从 20米到五面米不等。

这篇文章介绍的是本人初一时制作的第一款调频无线话筒，元器件少，易于调试是这款电路的最大特点，有效距离 20米左右。

读此文章后略觉有些不妥之处，对此进行少量修改红字部分，本意并非不尊重原作者，只是怕读者多走弯路，不敬之处还请谅解。

本文介绍一种简单的无线话筒。

可在调频广播波段实行无线发射。

本机可用于监听、信号转发和电化教学。

由于结构简单、装调容易，所以很适合初学者装置。

一、无线话筒的电路图和工作原理图1是调频无Array线话筒的电路图。

图1无线话筒的电路图驻极体话筒将声音转变为音频电流，加在由晶体管V、线圈L和电容器Ｃ1组成的高频振荡器上，形成调频信号由天线发射到空间。

在10米范围内，由具有调频广播波段（FM波段）的收音机接收，经扬声器还原成的声音，实现声音的无线传播。

二、元件的规格和检测方法本机结构简单，包括电池在内，一共才有8只元件。

C1为10PF瓷片电容器Ｃ2为10uＦ电解电容器Ｒ为lk 1／8Ｗ碳膜电阻k为拨动开关V为高频三极管9018（这个三极管选择十分重要一定要选高频的，9018为超高频三极管频率可达1G 此外也可选8050功率大些想提高发射距离时可考虑，但静噪方面不如9018小）ＢＭ为小型驻极体话筒 L为空心线圈。

1.发射极(e)2. 基极(b)3.集电极(c)驻极体话筒灵敏度越高，无线话筒的效果越好。

它的外形和测试方法见图2，对话筒吹气时，万用表指针摆动越大，驻极体话筒越灵敏。

图 2 驻极体话筒检测L 是空心电感线圈。

用直径 0．5毫米的漆包线在元珠笔芯上密绕 10圈（12圈）。

用小刀将线圈两端刮去漆皮后镀锡，可点上一些石蜡油固定线圈然后抽出元珠笔芯，形成空心线圈（如图 3）。

三、焊接电路 图 4是调频无线话筒的印刷电路图。

麦克风的制作方法麦克风是一种将声波转换成电信号的装置，用于录音或放音设备中提供高质量的音频输入。

麦克风的制作方法相对简单，本文将介绍一种常见的麦克风制作方法。

首先，我们需要准备以下材料和工具：1. 一个小的磁铁2. 一个正常大小的纸杯3. 一段细铜线4. 口红盖或其他具有金属表面的物体5. 一段插头线6. 一段电线7. 一块薄塑料板8. 一块绝缘胶带9. 一把剪刀10. 一把锡剪11. 一个焊接铁12. 一个热烙铁架接下来，我们按照以下步骤制作麦克风：第一步，准备磁铁和纸杯。

将纸杯的底部剪切成圆形，直径约为2厘米。

然后，将磁铁粘附在纸杯的中央底部。

确保磁铁牢固地固定在纸杯上。

第二步，准备铜线。

将细铜线插入纸杯底部与磁铁相连的部位。

确保铜线与磁铁之间有足够的接触面积。

第三步，准备插头线。

将插头线的两个端口用锡剪剪掉，并将插头线的一端焊接到铜线上。

确保焊接的稳定和可靠。

第四步，准备电线。

将电线的一端焊接到插头线的另一端。

确保焊接的稳定和可靠。

第五步，准备塑料板。

将塑料板剪成圆形，并使用绝缘胶带将其粘附在纸杯的顶部。

第六步，安装金属表面。

在塑料板上放置一个金属表面，如口红盖或其他具有金属表面的物体。

确保金属表面与塑料板紧密连接。

第七步，连接电线。

将剩余的电线与插头线连接起来。

这样，我们就完成了麦克风的制作过程。

最后，将麦克风插入录音设备或音频输入设备的麦克风插孔中，即可使用它进行录音或放音。

在使用麦克风前，可以通过调整插头线的位置来调节音频输入的灵敏度。

需要注意的是，这种方法是一种简单的麦克风制作方法，适用于一些简单的录音应用。

如果您需要专业质量的麦克风，建议购买市售的产品。

此外，在制作过程中，一定要小心操作，防止在焊接过程中发生短路或其他电路问题。

总之，制作麦克风的过程虽然需要一些简单的材料和工具，但是对于音频爱好者或对DIY感兴趣的人来说，这是一个有趣且具有挑战性的项目。

通过自己动手制作麦克风，不仅可以学到一些电子技能，还可以获得定制化的音频设备。

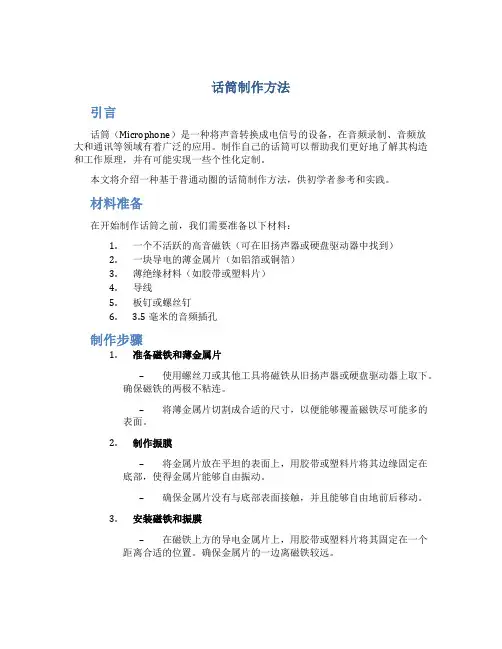

话筒制作方法引言话筒（Microphone）是一种将声音转换成电信号的设备，在音频录制、音频放大和通讯等领域有着广泛的应用。

制作自己的话筒可以帮助我们更好地了解其构造和工作原理，并有可能实现一些个性化定制。

本文将介绍一种基于普通动圈的话筒制作方法，供初学者参考和实践。

材料准备在开始制作话筒之前，我们需要准备以下材料：1.一个不活跃的高音磁铁（可在旧扬声器或硬盘驱动器中找到）2.一块导电的薄金属片（如铝箔或铜箔）3.薄绝缘材料（如胶带或塑料片）4.导线5.板钉或螺丝钉6. 3.5毫米的音频插孔制作步骤1.准备磁铁和薄金属片–使用螺丝刀或其他工具将磁铁从旧扬声器或硬盘驱动器上取下。

确保磁铁的两极不粘连。

–将薄金属片切割成合适的尺寸，以便能够覆盖磁铁尽可能多的表面。

2.制作振膜–将金属片放在平坦的表面上，用胶带或塑料片将其边缘固定在底部，使得金属片能够自由振动。

–确保金属片没有与底部表面接触，并且能够自由地前后移动。

3.安装磁铁和振膜–在磁铁上方的导电金属片上，用胶带或塑料片将其固定在一个距离合适的位置。

确保金属片的一边离磁铁较远。

–将导线的一端连接到金属片上，另一端留出足够的长度以连接到音频插孔。

4.固定磁铁和振膜–使用板钉或螺丝钉将磁铁和振膜固定到一个合适大小的支撑物上。

支撑物可以是一个塑料圆盘或者硬纸板。

–确保磁铁和振膜的固定牢固并且位置正确。

振膜应该位于磁铁的磁场中心。

5.连接导线和音频插孔–将导线的另一端剥开一小段绝缘层，然后连接到3.5毫米音频插孔的相应引脚上。

–通过焊接或者简单地缠绕导线与引脚连接，确保连接牢固。

6.测试话筒–将话筒连接到录音设备或扬声器，并进行一次简单的测试，以确保它能够正常工作。

–说话时，振膜应该产生信号，从而将声音转换成电信号。

结论通过以上制作步骤，我们可以制作出一个简单的动圈话筒。

然而，这只是一个简单的示例，如需实现更好的音质和性能，我们还需要更加专业的设备和技术。

8种麦克风DIY设计方案，包括MEMS、CMOS电容式
等
麦克风，学名为传声器，是将声音信号转换为电信号的能量转换器件，由Microphone这个英文单词音译而来。

也称话筒、微音器。

二十世纪，麦克风由最初通过电阻转换声电发展为电感、电容式转换，大量新的麦克风技术逐渐发展起来，这其中包括铝带、动圈等麦克风，以及当前广泛使用的电容麦克风和驻极体麦克风。

本文为大家介绍几种麦克风的设计方案，仅供参考。

电容式MEMS麦克风读出电路设计
本文在分析电容式MEMS麦克风工作原理的基础上，提出了一种低功耗、低噪声、高分辨率的电容式MEMS麦克风读出电路。

利用MEMS麦克风阵列定位并识别音频或语音信源的技术方案
音源定位是自动语音识别和自动说话人识别系统的一个重要环节，对于提高语音识别系统的性能至关重要。

麦克风阵列可捕捉从不同方向传来的声音，通过算法运算使麦克风指向某一个特定方向，放大从该方向捕捉到的音频信号，同时衰减从其它方向捕捉的音频信号，整个动作就像一个智能麦克风。

CMOS电容式微麦克风设计
本文将针对CMOS微机电麦克风的设计与制造进行介绍，并比较纯MEMS与CMOS工艺微导入麦克风的差异。

MEMS麦克风的声学设计
以高性能和小尺寸为特色的MEMS麦克风特别适用于平板电脑、笔记
本电脑、智能手机等消费电子产品。

不过，这些产品的麦克风声孔通常隐藏在产品内部，因此，设备厂商必须在外界与麦克风之间设计一个声音路径，以便将声音信号传送到MEMS麦克风振膜。

本文为读者提供一些优化麦克风声音。

教你自制一款无线话筒（图）
一、制作说明
1、本款无线话筒电路设计合理、造型美观人方、传声距离远、使州寿命长、经济实惠、耗电小，适应普通FM调频收音机使用，大家在装配前仔细阅读本材料。

2、振荡线圈L的制作：在直径为巾5毫米的直柄钻花上用直径0．5毫米的漆包线平绕4圈脱后即成。

3、振荡线圈L的调整：打开收音机(置于FM段)和话筒开关K(置于ON处)然后手持话筒，一边对话筒讲话一边调收台旋纽(或选频键)直到收音机中传出自己的声音为止、如果在整个频段(即88一l 08MHz)仍收不到自己的声音则仔细拨动振荡线圈L。

拨动时只需拉开或缩小线周每匝之间的距离，侧整时应仔细。

若调整线圈的松紧仍无凑效则应将L焊下来增加一匝或者减少一匝（因电子元件参数的影响)，重新焊上后继续上述蒯整。

4、在准备安装制作本套电路前，请用万用表筛选一下各个元件的质量．有条件的话将各瓷片电容用电容表测量一下电容量，这样就万无一失，一装即成功。

，本套件只要经过仔细的元件筛选，在焊接时保证质量并尤虚、假、错焊．一般情况下是能成功的。

二、元件清单
三、电路原理图
四、印刷电路图。

简易无线话筒的制作首先，我们需要准备以下材料和工具：1.电子元件：电容麦克风、运放芯片、无线收发模块、电池盒、电容电池和电子元件焊接工具。

2.外壳：塑料盒（可根据个人需求选择合适的尺寸）。

3.工具：螺丝刀、电钻。

第一步：电路设计1.根据无线收发模块的规格，确定对应的麦克风和运放芯片。

麦克风的选择要保证声音的质量，运放芯片要有较低的噪音水平和适当的增益。

2.使用电子元件焊接工具将麦克风、运放芯片和无线收发模块焊接在一块小型通用板上。

注意正确连接各个元件的引脚。

3.将电池盒与无线收发模块连接，用电软盒连接电池和电源接头。

4.检查焊接是否正确，并确保电路没有冷焊接、短路等问题。

第二步：组装1.使用螺丝刀将电路板固定在塑料盒的底部。

确保电路板和塑料盒之间有足够的空间，以便保护电路板并方便其他部件的组装。

2.使用电钻在塑料盒的侧面钻灵敏度调节孔。

这个孔将用于调节无线话筒的灵敏度。

3.将电容电池安装在塑料盒的内部，并使用电钻在盒子的顶部和侧面钻小孔。

这些孔将用于安装话筒的显示屏和调节按钮。

第三步：调试1.将电容电池插入电池盒，并使用电钻从盒子的侧面穿孔线连接电池和电源接头。

2.打开无线收发模块，并用滑动开关将话筒置于发射模式。

3.打开无线接收器，并用滑动开关将器件置于接收模式。

4.使用调节钮调整无线话筒的灵敏度，确保可以清晰地捕捉到声音。

5.将话筒与无线接收器配对，并确保无线信号的质量和稳定性。

6.通过麦克风测试录制音频，并使用耳机或扬声器播放出来，以确保声音的质量和准确性。

7.如果出现问题，可以根据电路设计和组装步骤检查和调整相关元件和连接。

在制作简易无线话筒时1.选择合适的电子元件，要根据需求确定其性能指标和功能。

2.在电路焊接过程中，要小心操作，避免发生焊接错误和元件损坏。

确保焊接牢固且不易脱落。

3.组装过程中，注意保护电路板和其他元件，确保它们不会受到损坏或误操作。

4.调试时，要注意各个元件的工作状态，确保无线传输的质量和稳定性。

自制9014麦克风电路图（驻极体话筒/高灵敏度麦克风）自制9014麦克风电路图设计一驻极体话筒工作原理：当驻极体膜片遇到声波振动时，就会引起与金属极板间距离的变化，也就是驻极体振动膜片与金属极板之间的电容随着声波变化，进而引起电容两端固有的电场发生变化（U＝Q/C），从而产生随声波变化而变化的交变电压。

由于驻极体膜片与金属极板之间所形成的电容容量比较小（一般为几十波法），因而它的输出阻抗值（XC=1/2fC）很高，约在几十兆欧以上。

这样高的阻抗是不能直接与一般音频放大器的输入端相匹配的，所以在话筒内接入了一只结型场效应晶体三极管来进行阻抗变换。

通过输入阻抗非常高的场效应管将电容两端的电压取出来，并同时进行放大，就得到了和声波相对应的输出电压信号。

驻极体话筒内部的场效应管为低噪声专用管，它的栅极G和源极S之间复合有二极管VD，参见图1（b）所示，主要起抗阻塞作用。

由于场效应管必须工作在合适的外加直流电压下，所以驻极体话筒属于有源器件，即在使用时必须给驻极体话筒加上合适的直流偏置电压，才能保证它正常工作，这是有别于一般普通动圈式、压电陶瓷式话筒之处。

外形和种类：常用驻极体话筒的外形分机装型（即内置式）和外置型两种。

机装型驻极体话筒适合于在各种电子设备内部安装使用。

常见的机装型驻极体话筒形状多为圆柱形，其直径有6mm、9.7mm、10mm、10.5mm、11.5mm、12mm、13mm多种规格；引脚电极数分两端式和三端式两种，引脚形式有可直接在电路板上插焊的直插式、带软屏蔽电线的引线式和不带引线的焊脚式3种。

如按体积大小分类，有普通型和微型两种。

工作电压：Uds1.5~12V，常用的有1.5V，3V，4.5V三种工作电流：Ids0.1~1mA之间输出阻抗：一般小于2K（欧姆）灵敏度：单位：伏/帕，国产的分为4档，红点（灵敏度最高）黄点，蓝点，白点（灵敏度最低）频率响应：一般较为平坦。

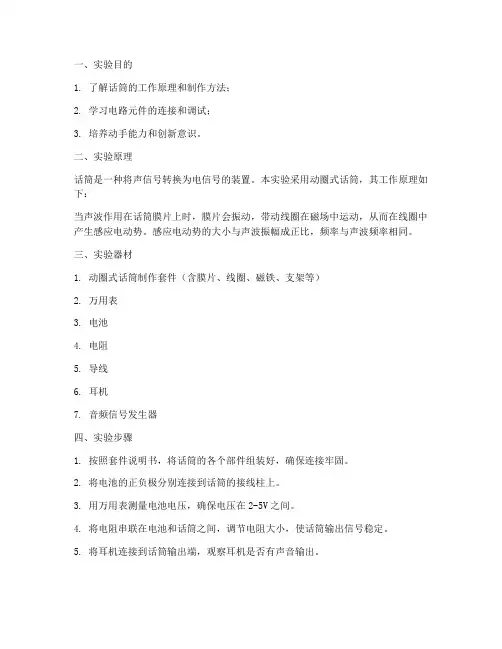

一、实验目的1. 了解话筒的工作原理和制作方法；2. 学习电路元件的连接和调试；3. 培养动手能力和创新意识。

二、实验原理话筒是一种将声信号转换为电信号的装置。

本实验采用动圈式话筒，其工作原理如下：当声波作用在话筒膜片上时，膜片会振动，带动线圈在磁场中运动，从而在线圈中产生感应电动势。

感应电动势的大小与声波振幅成正比，频率与声波频率相同。

三、实验器材1. 动圈式话筒制作套件（含膜片、线圈、磁铁、支架等）2. 万用表3. 电池4. 电阻5. 导线6. 耳机7. 音频信号发生器四、实验步骤1. 按照套件说明书，将话筒的各个部件组装好，确保连接牢固。

2. 将电池的正负极分别连接到话筒的接线柱上。

3. 用万用表测量电池电压，确保电压在2-5V之间。

4. 将电阻串联在电池和话筒之间，调节电阻大小，使话筒输出信号稳定。

5. 将耳机连接到话筒输出端，观察耳机是否有声音输出。

6. 使用音频信号发生器，分别输出不同频率和振幅的声波，观察话筒输出信号的变化。

7. 调整电阻大小，使话筒输出信号与音频信号发生器输出信号一致。

8. 记录实验数据，分析话筒的性能。

五、实验结果与分析1. 实验过程中，话筒能将声波转换为电信号，并通过耳机输出声音。

2. 通过调整电阻大小，可以使话筒输出信号稳定，且与音频信号发生器输出信号一致。

3. 实验结果表明，本制作的动圈式话筒能较好地完成声电转换任务。

六、实验结论1. 本实验成功制作了一台动圈式话筒，掌握了话筒的工作原理和制作方法。

2. 通过实验，提高了动手能力和创新意识。

3. 本制作的动圈式话筒性能稳定，能较好地完成声电转换任务。

七、实验改进与展望1. 在制作过程中，可以尝试使用不同材料和结构的膜片、线圈和磁铁，以优化话筒性能。

2. 可以研究话筒电路的其他设计方案，提高话筒的灵敏度、频率响应范围等指标。

3. 将制作的动圈式话筒应用于实际项目，如无线话筒、语音识别系统等。

LM324---自制电脑驻极体话筒麦克风【前置】放大器---解决声音小的问题采用四运放LM324设计的高灵敏度声音探听器左手665收藏时间：2017年3月13日10：03 来源: 互联网关键字：四运放LM324 高灵敏度声音探听器采用四运放LM324设计的高灵敏度声音探听器LM324是四运放集成电路，它采用14脚双列直插塑料封装，外形如图所示。

它的内部包含四组形式完全相同的运算放大器，除电源共用外，四组运放相互独立。

LM324 pdf 每一组运算放大器可用图1所示的符号来表示，它有5个引出脚，其中“+”、“-”为两个信号输入端，“V+”、“V-”为正、负电源端，“Vo”为输出端。

两个信号输入端中，Vi-（-）为反相输入端，表示运放输出端Vo的信号与该输入端的相位相反；Vi+（+）为同相输入端，表示运放输出端Vo的信号与该输入端的相位相同。

LM324的引脚排列见下图。

下面介绍一例LM324应用电路:高灵敏度探听器(其实和助听器一个道理) 利用本装置，可以听到远处极微弱的声音，它的极强的指向性和极高的灵敏度，能将运动场上运动员和教练员的低声细语尽收耳底，使用起来十分有趣。

工作原理电路见上图,装在特制筒子里的话筒，将一定方向上的声音接收下来(其他方向的声音被抑制)，送入放大器放大。

放大器由两级组成，第一级由LM324四运放中的一运放构成，有110倍增益的放大量，第二级由另一运放构成，有500倍增益的放大量。

这样高的放大能力，足以将极微弱的声音信号放大，由耳机输出。

利用它就能听到很远处人耳无法直接听到的微弱声音。

注意事项1、LM324内集成了四个运放，这里只用了A和D，接线方法可参照上图2、R1=R2，取值范围在10K---100K间3、供电+6V---9V，可将两个（或三个）电池夹串联起来使用，4、本机灵敏度极高，试机时不要靠近MIC讲话!关键字：四运放LM324 高灵敏度声音探左手665收藏时间：2017年3月13日10：03自制电脑驻极体话筒麦克风放大器，解决电脑麦克风声音小的问题。

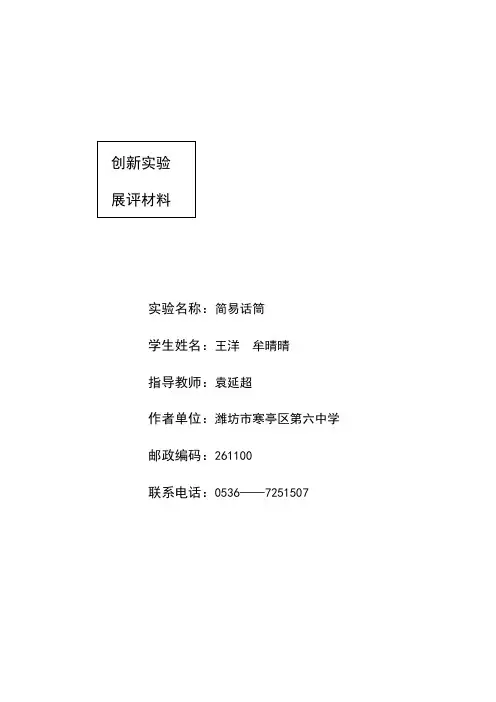

实验名称：简易话筒学生姓名：王洋牟晴晴指导教师：袁延超作者单位：潍坊市寒亭区第六中学邮政编码：261100联系电话：0536——7251507一、创新实验名称： 简易话筒（ 潍坊市寒亭区第六中学 邮编 261100 ）二、创新实验目的： 1. 探究将声信号转化为电信号，同时更好地理解接点电阻随接触松紧程度改变而改变。

2. 培养学生的探索、创新意识及动手实践能力。

三、实验仪器及用品：电池组，导线，开关，共鸣箱，膜片，铅笔芯，扬声器（或耳麦），220伏电源，示波器。

四、实验装置图及说明：1. 简易话筒的制作：（1）将两根铅笔芯平行水平穿在共鸣箱中，外接导线 。

（2）做一膜片（弹性好，大小刚好放入共鸣箱），再将两根铅笔芯平行粘在膜片上， 然后放入共鸣箱中。

（3）共鸣箱中的两根铅笔芯与膜片上的两根铅笔芯交叉接触。

2．简易话筒的原理：对着简易话筒讲话时，不同声音通过空气振动（共鸣箱将振动 放大）引起膜片的振动幅度不同，使得相互接触的两对铅笔芯之间接触的松紧程度不同，其接触电阻不同，电路中的电流就随之变化，于是电路中形成了随声音变化的电流信号，实现了将声信号转化为电信号的转变。

再将这种电信号通过扬声器（或耳麦）就可还原成原来的声音。

五、实验操作：1.将简易话筒、扬声器、开关、电池组串联，对着话筒讲话时，声音便可通过扬声器放大并播放。

为了增加实验的娱乐性，也可以放一首歌或一曲铃声，通过扬声器放大并播放，效果良好。

2.再将示波器串联于电路中，可明显观察到：随声音变化的电流信号。

学生在组装实验学生在试听六、实验创新点及其意义：本小实验是老式话筒的简易模型，虽然简单，但试听效果非常明显。

通过示波器的演示，非常直观地观察到了随声音变化的电流信号，为学生进一步理解动圈式话筒和听筒的工作原理做了很好的铺垫。

本实验仪器材料易得、环保无污染，制作简单、直观，便于操作，效果明显。

该小实验由学生自主完成，在教师的指导下，不断修正完善，使实验效果更加明显，这样不仅能提高学生学习物理的积极性，锻炼学生的动手能力，还加深对所学知识的理解，培养学生的创新意识和实践能力。

手工制作麦克风课程设计一、课程目标知识目标：1. 学生能理解麦克风的基本结构和工作原理，掌握与电声学相关的基础知识。

2. 学生能描述手工制作麦克风的主要步骤和所需材料，了解不同材料的特性。

3. 学生能解释声音的传播过程，理解声音放大器的功能。

技能目标：1. 学生能运用所学的电声学知识，动手制作一个简单的麦克风。

2. 学生通过实践操作，培养动手能力，提高解决实际问题的能力。

3. 学生能运用创新思维，对手工麦克风进行优化和改进。

情感态度价值观目标：1. 学生培养对手工制作的兴趣，激发创新意识和实践欲望。

2. 学生在团队合作中，学会相互尊重、协作，培养团队精神。

3. 学生通过实际操作，认识到科技与生活的紧密联系，增强学以致用的意识。

本课程旨在帮助学生将理论知识与实际操作相结合，提高学生的动手能力和创新能力。

针对学生的年龄特点和认知水平，课程目标注重知识性、技能性和情感态度价值观的培养，使学生能够在实践中学习，在学习中成长。

通过本课程的学习，学生将能够掌握与麦克风相关的基础知识，培养实际操作能力，同时树立正确的价值观。

二、教学内容本课程教学内容主要包括以下三个方面：1. 基础知识学习：- 电声学基础知识：声音的产生、传播和接收。

- 麦克风的结构与原理：电容式、动圈式麦克风的工作原理及其特点。

2. 实践操作：- 制作材料的选择：介绍常用材料及其特性，如电容片、线圈、磁铁等。

- 制作步骤：详细讲解手工制作麦克风的步骤，包括材料准备、组装、调试等。

3. 创新与改进：- 分析现有麦克风的优势与不足，引导学生进行创新思考。

- 鼓励学生尝试不同材料、设计方法，优化麦克风性能。

教学内容根据教材相关章节进行组织，具体安排如下：第一课时：电声学基础知识学习，介绍麦克风结构与原理。

第二课时：实践操作，指导学生进行手工制作麦克风。

第三课时：创新与改进，学生展示作品，讨论优化方案。

教学内容注重科学性和系统性，结合课程目标，确保学生在掌握基础知识的同时，培养实际操作能力和创新精神。

看到下面的电路图，是不是太简单了。

电路用了极少的元件，哈哈只有4个，就组成了一只微型无线调频话筒，工作频率比较稳定，发射距离大于10米，1.5V
供电时，电流小于0.5mA，这样节能的无线话筒也还很少见，3V供电时距离可达30米左右。

电路如图所示，BG与L及三极管结电容组成高频振荡电路三极管的结电容约有2~3P，要使频率落在FM范围内，线圈应在直径5mm芯一绕7圈，电容话筒受话时的振动调制着高频信号产生频偏，实现调频。

其发射距离与发射管工作电流大小有关，电阻不能先得太大也不能太小，在300~500欧之间，功率不足1毫瓦。

选择BG时，管子的f T必须大于300MHz，如用2SC3358高频管，则频率更为稳定，距离也会更远些。

电感L分作两个线圈来绕制，但绕向必须相同，L1用直径0.5mm漆包线在直径5mm骨架上绕4匝，L2绕3匝。

天线可用10cm长的软导线，使用时手摸天线会影响频率为变化。

在固定地点用时则非常稳定。

本电路可装入如墨水瓶盖内，还可以装在笔套内，电池用A13号电池或更小号的，但注意用小容量电池时加一开关以节电。

LM324---自制电脑驻极体话筒麦克风【前置】放大器---解决声音小的问题LM324---自制电脑驻极体话筒麦克风【前置】放大器---解决声音小的问题采用四运放LM324设计的高灵敏度声音探听器左手665收藏时间：2017年3月13日10：03 来源: 互联网关键字：四运放LM324 高灵敏度声音探听器采用四运放LM324设计的高灵敏度声音探听器LM324是四运放集成电路，它采用14脚双列直插塑料封装，外形如图所示。

它的内部包含四组形式完全相同的运算放大器，除电源共用外，四组运放相互独立。

LM324 pdf 每一组运算放大器可用图1所示的符号来表示，它有5个引出脚，其中“+”、“-”为两个信号输入端，“V+”、“V-”为正、负电源端，“Vo”为输出端。

两个信号输入端中，Vi-（-）为反相输入端，表示运放输出端Vo的信号与该输入端的相位相反；Vi+（+）为同相输入端，表示运放输出端Vo的信号与该输入端的相位相同。

LM324的引脚排列见下图。

下面介绍一例LM324应用电路:高灵敏度探听器(其实和助听器一个道理) 利用本装置，可以听到远处极微弱的声音，它的极强的指向性和极高的灵敏度，能将运动场上运动员和教练员的低声细语尽收耳底，使用起来十分有趣。

工作原理电路见上图,装在特制筒子里的话筒，将一定方向上的声音接收下来(其他方向的声音被抑制)，送入放大器放大。

放大器由两级组成，第一级由LM324四运放中的一运放构成，有110倍增益的放大量，第二级由另一运放构成，有500倍增益的放大量。

这样高的放大能力，足以将极微弱的声音信号放大，由耳机输出。

利用它就能听到很远处人耳无法直接听到的微弱声音。

注意事项1、LM324内集成了四个运放，这里只用了A和D，接线方法可参照上图2、R1=R2，取值范围在10K---100K间3、供电+6V---9V，可将两个（或三个）电池夹串联起来使用，4、本机灵敏度极高，试机时不要靠近MIC讲话!关键字：四运放LM324 高灵敏度声音探左手665收藏时间：2017年3月13日10：03自制电脑驻极体话筒麦克风放大器，解决电脑麦克风声音小的问题。

专利名称：一种针对家用动圈式麦克风的录音电路专利类型：实用新型专利
发明人：李子成
申请号：CN200720050794.8
申请日：20070426
公开号：CN201182008Y
公开日：
20090114
专利内容由知识产权出版社提供
摘要：一种针对家用动圈式麦克风的录音电路，包括解码/编码电路、电源管理电路、麦克风信号处理电路，麦克风前置放大电路。

其特征在于，在麦克风信号输入端接入高通滤波信号处理电路，截至频率在260Hz。

优点是：使用者可用一般家用的动圈式麦克风、电脑，录制质量更好的人声，本底噪声低，效果清晰细腻，并一定程度抑制录音过程中的喷麦声和环境噪声。

申请人：李子成
地址：510385 广东省广州市荔湾区花地大道南西朗裕安苑13巷5号3楼
国籍：CN
更多信息请下载全文后查看。

话筒的制作原理
话筒的制作原理基于声学原理和电磁感应。

以下是详细解释：
声学原理：话筒的首要目标是将声音转换为电信号。

为了实现这个目标，首先需要理解声音是如何产生的。

声音是由震动体引起的空气压力变化，这些压力变化以波的形式传播。

声波进入话筒时，它们通过话筒前面板的特定形状（如一个小的开口或网格）进入话筒内部。

电磁感应原理：转换声音成为电信号的关键是通过电磁感应。

在话筒内部，有一个振动膜或振动源，它根据声波的压力变化而振动。

这个振动膜或振动源附近通常有一个固定的磁体（磁感应元件），它由一个永久磁体或电流通过线圈产生的磁场组成。

当振动源受到声波的作用而振动时，与磁感应元件相连的线圈中的磁场也会随之变化。

当磁场发生变化时，会在线圈中产生感应电动势。

这个感应电动势会根据振动源振动的特性而产生变化，从而在线圈中生成一个与声音相对应的电信号。

这个电信号可以通过连接在话筒上的电缆传输给音频设备，然后被放大和处理，最终输出成为我们能够听到的声音。

综上所述，话筒的制作原理主要依赖于声学原理和电磁感应原理。

声波进入话筒后通过特定形状的前面板进入内部空间，然后通过振动膜或振动源产生的振动引发磁感应元件中的磁场变化，最终在线圈中生成声音对应的电信号。

这一过程实现了声音到电信号的转换。

线筒制作话筒教案话筒是一种用来传输声音的设备，通常用于录音、广播和对讲。

在现代社会中，话筒已经成为了不可或缺的设备之一。

而在制作话筒的过程中，线筒是一个非常重要的材料。

本文将介绍以线筒制作话筒的教案，希望能够帮助读者了解话筒的制作过程，并且能够在实践中运用这些知识。

一、话筒的原理。

在制作话筒之前，我们首先需要了解话筒的原理。

话筒是一种将声音转换成电信号的设备。

当声音进入话筒时，话筒内部的振动膜会随之振动，振动膜上的线圈也会随之振动，从而在磁场中产生感应电流。

这个电流就是声音信号的电信号。

因此，制作话筒的关键在于如何将声音转换成电信号。

二、线筒的选择。

线筒是制作话筒的关键材料之一。

线筒的选择直接影响到话筒的声音质量和灵敏度。

一般来说，我们可以选择铜线或铝线来制作线筒。

铜线具有良好的导电性和弹性，适合制作高质量的话筒。

而铝线虽然导电性和弹性稍逊于铜线，但是价格更加经济实惠，适合制作一般质量的话筒。

三、线筒的加工。

在选择好线筒之后，我们需要对线筒进行加工。

首先，我们需要根据话筒的设计要求来确定线筒的长度和直径。

然后，我们可以使用金属切割工具来将线筒切割成合适的尺寸。

接下来，我们需要将线筒的两端进行加工，使其能够与振动膜和磁场结合。

最后，我们需要对线筒的表面进行抛光处理，以确保其表面光滑，不会影响声音的传输。

四、线筒的安装。

线筒加工完成之后，我们需要将其安装到话筒的振动膜上。

这一步需要非常小心和精细的操作，以确保线筒与振动膜之间没有任何间隙。

同时，我们还需要将线圈固定在线筒上，并确保线圈能够随着振动膜的振动而自由运动。

在安装过程中，我们还需要注意线筒的位置和角度，以确保声音能够准确地转换成电信号。

五、线筒话筒的测试。

最后，我们需要对线筒话筒进行测试。

我们可以使用音频发生器来产生不同频率的声音，然后将话筒接入示波器或音频放大器中，观察输出的电信号波形。

通过测试，我们可以评估话筒的声音质量和灵敏度，以及线筒与振动膜之间的匹配程度。
