雕刻机常见故障及维修教学提纲

雕刻机的故障和解决方法一、噪声大。

主轴电机运行噪声大——主轴轴承质量下降或损坏；X轴行走时噪声大——X向电机轴承损坏或X向导轨滑块无油、太脏、过紧、滚珠磨损、滚珠掉落；正常噪音：步进电机每走一步有一停顿，有一定的噪声是正常的。

在一定的频率下还会引起机体共振，产生明显噪声。

但此噪声不会影响正常使用。

二、某轴严重丢步。

X,Y, Z轴步进电机各由两个专用芯片驱动，如某轴驱动芯片中有一个没有贴紧其散热器，会造成温升过高。

芯片温度超过105摄氏度会自动保护性断电流，待温度降低时电流又恢复，如此循环不断，此时能听到该轴有嗒、嗒的振动声。

此时不管手动还是输出数据，该轴都会时走时停而严重丢步。

三、总电源开后，变频器亮，开控制箱无反应。

a. 控制箱外保险丝断;b, 开关电源内保险丝断;c. 控制箱三芯电源线插头接触不良。

四、总电源开后，变频器亮，主轴手控/遥控开关拨向右，开主轴无反应。

a, 变频器不在运行状态；b, 电位器坏；c, 变频控制器内接线脱落；d, 变频器到主轴电机电缆未接好或断线。

五、总电源开后，开控制箱电源开关，液晶显示正常，复位灯亮，X、Y、Z三灯亮，但无反应。

37芯电缆插头未插好。

六、主轴电机突然停转，变频器显示ERR 01, 即缺相；或电机通电伴有嗡嗡响声，但不转：可能原因：1, 主轴电机内引线开焊。

确认方法：万用表量主轴电机插座三芯间电阻。

解决方法：卸下插座，把开焊线重焊好。

可能原因：2，主轴电机到变频器三线电缆接插件未接好，解决方法：重插或重接好再试。

可能原因：3，主轴电机到变频器三线电缆断线，确认方法：万用表量电缆两端插头之间电阻，解决方法：把断线处接好或换线。

七、主轴电机突然停转，变频器显示ERR 05，或ERR 07，即为过压；显示ERR 06或08，即为欠压，请检查电源220V电压是否正常稳定。

调速或关机时降速过快也会引起内电压过高导致报警及停机。

八、主轴电机突然停转，变频器显示ERR 13或ERR 09。

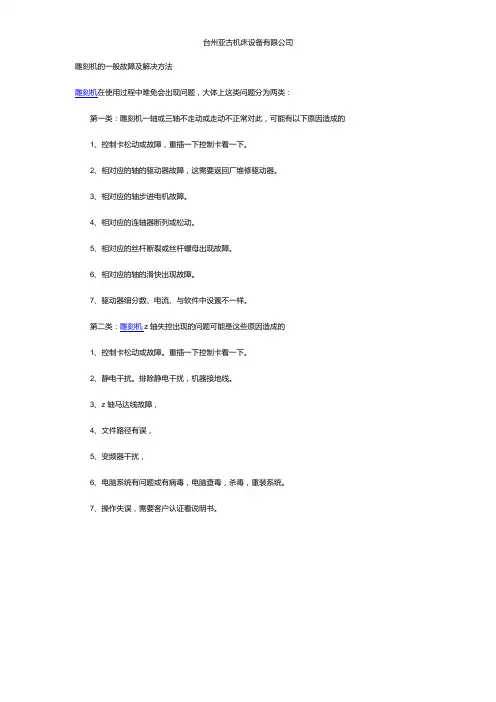

台州亚古机床设备有限公司
雕刻机的一般故障及解决方法
雕刻机在使用过程中难免会出现问题，大体上这类问题分为两类：第一类：雕刻机一轴或三轴不走动或走动不正常对此，可能有以下原因造成的
1、控制卡松动或故障，重插一下控制卡看一下。

2、相对应的轴的驱动器故障，这需要返回厂维修驱动器。

3、相对应的轴步进电机故障。

4、相对应的连轴器断列或松动。

5、相对应的丝杆断裂或丝杆螺母出现故障。

6、相对应的轴的滑快出现故障。

7、驱动器细分数、电流、与软件中设置不一样。

第二类：雕刻机z轴失控出现的问题可能是这些原因造成的
1、控制卡松动或故障。

重插一下控制卡看一下。

2、静电干扰。

排除静电干扰，机器接地线。

3、z轴马达线故障，
4、文件路径有误，
5、变频器干扰，
6、电脑系统有问题或有病毒，电脑查毒，杀毒，重装系统。

7、操作失误，需要客户认证看说明书。

雕刻机雕刻机遇到以下常见故障时的解决方法：一、按钮运动时轴只往一个方向走。

解决方法：1.共阳极接法，查看DC5V电源供应是否正常，方向信号线是否松动；2.查看电机线路是否有虚焊。

二、发送软件不能正常打开，雕刻的东西呈现变形。

解决方法：1.齿条机：检查齿轮齿条是否有间隙，检查减速箱同步带是否松动；2.丝杠机：查看X，Y轴丝杆及螺丝是否松动；3.雕刻刀具有问题。

三、信号无法传输：解决方案：1．雕刻机参数与电脑设置是否正确。

2．信号线是否连接正确。

四、雕刻产品呈现不洁净状况。

解决方案：1．刀具钝，有必定磨损，需要磨制。

2．软件中刀具设置是否与实际使用刀具相符。

3．雕刻硬质资料时（如金属、玉石、玻璃等）是否增加润滑剂。

4．刀杆是否同心。

五、机头无法归零位与雕刻机幅面缩小或出界。

解决方案：1．机头无法归零位或许丝杠错位，需调整丝杠。

2．行程开关损坏。

3．机头无法归零位与雕刻机幅面缩小或出界或许是机器设置中“机型”与实际机型不符。

六、跑刀。

解决方案：1．未安装地线，呈现静电，导致跑刀、错位。

2．软件中打印机参数与雕刻机打印参数不符。

七、雕刻硬质资料时经常断刀。

解决方案：1．雕刻硬质资料时需依据不同资料设置不同的雕刻参数、使用不同的刀具。

2．挑选适当的润滑剂。

八、雕刻机发动复位时嘟嘟响或总是撞坏限位开关。

解决方案：1、顶杆顶不到限位开关，把其较正即可。

2、驱动线接触欠好，设法把驱动线固定牢即可。

3、限位开关线没接好，把线接好即可。

4、限位开关坏，换之即可。

九、雕刻机不能在原点雕刻。

解决方案：1、文件的版面巨细是否与机器匹配。

2、查看是否设有偏移量（OFFSET），版面设置是否正确。

十、雕刻机设置原点时有时向前、向右偏移间隔不定?解决方案：1、限位开关失灵，在体系回到体系原点的过程中限位开关先闭合又弹开。

换限位开关即可。

2、驱动线松动，设法把其固定紧即可。

十一、雕刻机回工件原点时X轴、Y轴、Z轴位置不定解决方案：1、限位开关坏（限位开关一直闭合），换之即可。

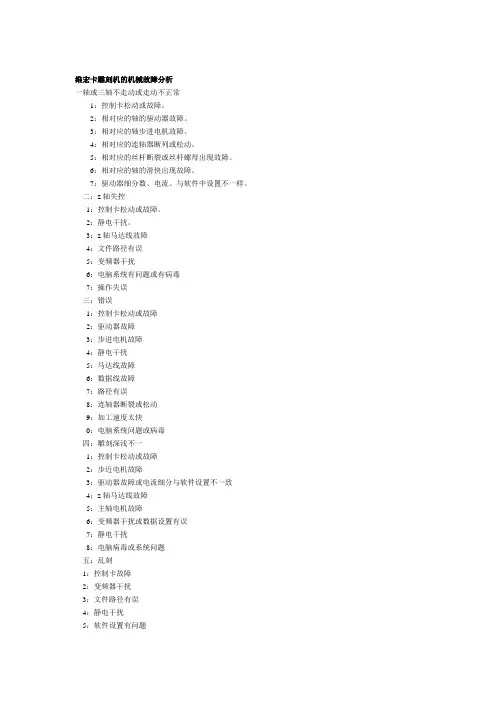

维宏卡雕刻机的机械故障分析一轴或三轴不走动或走动不正常1：控制卡松动或故障。

2：相对应的轴的驱动器故障。

3：相对应的轴步进电机故障。

4：相对应的连轴器断列或松动。

5：相对应的丝杆断裂或丝杆螺母出现故障。

6：相对应的轴的滑快出现故障。

7：驱动器细分数、电流、与软件中设置不一样。

二：z轴失控1：控制卡松动或故障。

2：静电干扰。

3：z轴马达线故障4：文件路径有误5：变频器干扰6：电脑系统有问题或有病毒7：操作失误三：错误1：控制卡松动或故障2：驱动器故障3：步进电机故障4：静电干扰5：马达线故障6：数据线故障7：路径有误8：连轴器断裂或松动9：加工速度太快0：电脑系统问题或病毒四：雕刻深浅不一1：控制卡松动或故障2：步近电机故障3：驱动器故障或电流细分与软件设置不一致4；z轴马达线故障5：主轴电机故障6：变频器干扰或数据设置有误7：静电干扰8：电脑病毒或系统问题五：乱刻1：控制卡故障2：变频器干扰3：文件路径有误4：静电干扰5：软件设置有问题6：驱动器故障或电流细分设置有误 7：数据线故障8：电脑有病毒或系统问题六：洗底不平1：主轴与台面不垂直。

需校正2：刀具有问题3：控制卡有问题七：主轴停转1：主轴内部短路2：电流屏蔽3：变频器参数设置有误或自身故障 4：控制卡故障5：主轴线或数据线短路八：主轴转动声音不正常1：变频器设置有误2：主轴不转3：主轴本身有问题九：走动或回机械原点时方向相反1：在记事本中改”public.dat“文件 2：修改变频器的接线方法3：在威宏软件中该转出方向十：机器不能正常回机械原点1：方向相反2：控制卡故障或松动3：限位开关或数据线故障4：驱动器故障5：步近电机故障十一：不能自动对刀1：控制卡松动或故障2：对刀块线故障3：对刀块表面有绝缘物质4：静电干扰5：软件或电脑问题十二：主轴自动转或停不了1：控制卡故障2：变频器故障HGV 雕刻机故障判断和排除—噪声大1-1. 主轴电机运行噪声大-- 主轴轴承质量下降或损坏1-2. X 轴行走时噪声大--X 向电机轴承损坏或X 向导轨滑块无油、太脏、过紧、滚珠磨损、滚珠掉落。

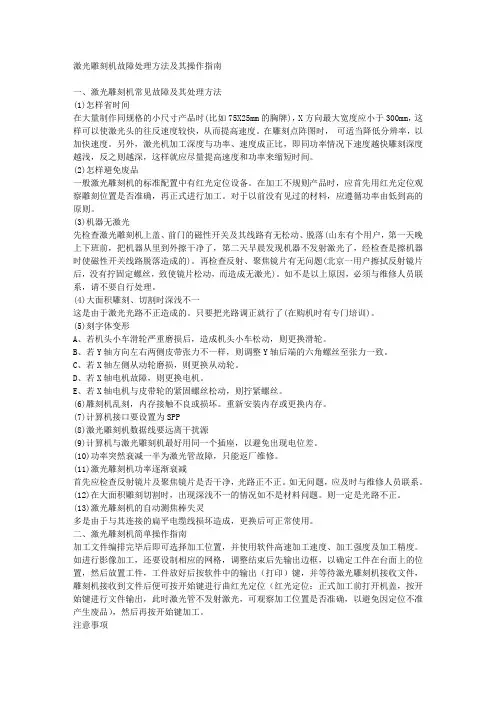

激光雕刻机故障处理方法及其操作指南一、激光雕刻机常见故障及其处理方法(1)怎样省时间在大量制作同规格的小尺寸产品时(比如75X25mm的胸牌)，X方向最大宽度应小于300mm，这样可以使激光头的往反速度较快，从而提高速度。

在雕刻点阵图时，可适当降低分辨率，以加快速度。

另外，激光机加工深度与功率、速度成正比，即同功率情况下速度越快雕刻深度越浅，反之则越深，这样就应尽量提高速度和功率来缩短时间。

(2)怎样避免废品一般激光雕刻机的标准配置中有红光定位设备。

在加工不规则产品时，应首先用红光定位观察雕刻位置是否准确，再正式进行加工。

对于以前没有见过的材料，应遵循功率由低到高的原则。

(3)机器无激光先检查激光雕刻机上盖、前门的磁性开关及其线路有无松动、脱落(山东有个用户，第一天晚上下班前，把机器从里到外擦干净了，第二天早晨发现机器不发射激光了，经检查是擦机器时使磁性开关线路脱落造成的)。

再检查反射、聚焦镜片有无问题(北京一用户擦拭反射镜片后，没有拧固定螺丝，致使镜片松动，而造成无激光)。

如不是以上原因，必须与维修人员联系，请不要自行处理。

(4)大面积雕刻、切割时深浅不一这是由于激光光路不正造成的。

只要把光路调正就行了(在购机时有专门培训)。

(5)刻字体变形A、若机头小车滑轮严重磨损后，造成机头小车松动，则更换滑轮。

B、若Y轴方向左右两侧皮带张力不一样，则调整Y轴后端的六角螺丝至张力一致。

C、若X轴左侧从动轮磨损，则更换从动轮。

D、若X轴电机故障，则更换电机。

E、若X轴电机与皮带轮的紧固螺丝松动，则拧紧螺丝。

(6)雕刻机乱刻，内存接触不良或损坏。

重新安装内存或更换内存。

(7)计算机接口要设置为SPP(8)激光雕刻机数据线要远离干扰源(9)计算机与激光雕刻机最好用同一个插座，以避免出现电位差。

(10)功率突然衰减一半为激光管故障，只能返厂维修。

(11)激光雕刻机功率逐渐衰减首先应检查反射镜片及聚焦镜片是否干净，光路正不正。

雕刻机常见问题及解决方法
一、不能联机
1.检查联机
2.检查数据线
二、雕刻机不能正常复位
1.感应开关位置没有对应上或距离太远
2.有一个方向的步进机电不同心，电机自动转轴有摆动：换电机
3.有一个方向的联轴器有问题：加紧螺丝或换联轴器
4.有一个方向的导轨或丝杆卡位：在导轨或丝杆上添加黄油
5.连接控制线的连线接触不良
6.有驱动卡坏：换掉
三、雕刻时机器很响
1.雕刻刀迟钝了：可以换把刀
2.雕刻刀具直径太大：切1厘米用直径3毫米刃长12毫米的铣刀，
切2厘米用直径4毫米刃长22毫米的铣刀
3.主轴转数太低
四、刻字时错位
1.联轴器有问题：加紧螺丝或换联轴器
2.有一个方向的导轨或丝杆卡位：在导轨或丝杆上添加黄油
3.材料没有规定好
4.检查接地线接地是否良好
五、雕刻时有深有浅
1.雕刻刀没有装紧
2.刀套比刀的直径要大
3.材料候补不均匀
4.台面不平。

雕刻机的常见故障的排除方法生老病死可以说是生命体的共同规律，同样一种机器产生必然也会经过各种过程最后坏掉或淘汰，雕刻机在使用的过程中难免会发生，了解一些常见的分析解决方法是非常有必要的，这里主要介绍常见的五类的解决方法。

一、雕刻机发出报警：超程报警,表示机器在运行过程中已达到极限为位置,请按以下几个步骤检查：1、所设计的图形尺寸是否超出加工范围。

2、检查机器电机轴与丝杠连接线是否松动,若则,请上紧螺丝。

3、机器与计算机是否正确接地。

4、当前座标值是否超出软限位数值范围。

二、超程报警和解除：1、程时，所有运动轴均被自动设置在点动状态，只要一直按住手动方向键，当机器离开极限位置(即脱离超程点开关)时随时恢复连接运动状态；2、动工作台时注意移动的方向，必须远离极限位置；3、限位报警需在坐标设置中可将XYZ清零。

三、非报警：1、重复加工精度不够,，按第一条第二项检查。

2、电脑运行，机器不动，检查电脑控制卡与电器箱连接头是否松动，若则，插紧，并上紧固定螺丝。

进口泵阀门工业洗衣机3、机器在回机械原点时找不到信号，按第2条检查.机械原点处接近开关失灵。

四、输出：1、不输出，请检查计算机和控制箱是否连接好。

2、打开雕刻管理器的设置里空间是否已满，删除管理器内不用的文件。

3、信号线接线是否松动，仔细检查各线路是否连接。

五、雕刻：1、是否各部位的螺丝松动。

2、检查自己处理的路径是否正确。

3、是否文件太大千万计算机处理错误。

4、增减主轴转速，以适应不同的材料(一般为8000-24000)。

5、拧松刀夹头，将刀转个方向夹紧，把刀放正，以免雕刻物体不光洁。

6、检查刀具是否有损，换上新刀，重新雕刻。

激光雕刻机常见故障及解决方法一、激光头不发光1、按操作面板测试键观查电流表状态:(超高速机 , 低速机有配电流表 , 其它机型未配 , 可自行加装①没电流:检查激光电源电源是否接通、高压线是否松动或脱落, 信号线是否松脱断开;②有电流:检查镜片是否破碎、光路是否严重偏移;③激光管或激光电源有问题 ;④主板或接线板是否有问题 ;2、检查水循环系统是否正常:①不通水:检查水泵是否损坏或没通电;②通水:检查进水口、出水口是否接反或水管破裂;③水保护是否损坏 , 水保护线是否断掉 ;3、能点射 , 能自检 , 发送数据不发光 (检查电脑设置是否正确二、雕刻深浅不一或刻不深1、检查水循环系统水流是否流畅(水管弯折或水管破裂 ;2、检查焦距是否正常 (重新校正 ;3、检查光路是否正常(重新校正 ;4、检查版材上铺纸是否过厚,水量是否过多(重新更正 ;5、检查横梁是否平行(调节两边皮带 ;6、检查镜片是否破碎(更换 ;7、检查镜片或激光管发射端是否受污染(重新清洗 ;8、检查水温是否高于 30℃ (更换循环水 ;9、检查激光头或聚焦镜是否松动(加紧 ;10、激光电流光强须达到 8mA ;11、激光管老化(更换:保修期不收费 ;12、小车滑块间隙大 (更换 ;13、主板有问题 (更换 ;14、激光电源有问题 (更换 ;三、复位不正常1、检查传感器是否沾灰、接触不良或受损(擦净传感器上的灰尘或更换 ;2、检查柔性导带数据线是否接触不良或损坏(修剪数据线重新拔插或更换数据线 ;3、检查地线接触是否可靠或高压线是否受损(重新接地或更换高压线 ;4、电机线接触不良 ;5、驱动器或驱动块有问题 ;6、 1/M松 , 电阻排有问题 , 小板有问题均会复位不正常 ;四、漏刻1、初始化不正确,已发送数据(更正 ;2、操作顺序颠倒(重新输出 ;3、静电干扰(检查地线是否脱落 ;4、激光电源高压线断开;5、主板问题;6、激光管坏 , 功率不稳定;7、激光电源问题;五、清扫勾边错位清扫勾边错位、、不闭合1、编辑好的文件是否正确(重新编辑 ;2、所选目标是否超出版面(重新选取 ;3、检查软件参数设置是否正确(重新设置 ;4、电脑系统有误(重新安装操系统及软件 ;5、检查左右皮带松紧是否一致或后端皮带是否太松(皮带加紧 ;6、检查皮带或同步轮是否打滑、跳齿(加紧同步轮或皮带 ;7、检查横梁是否平行(重新调节左右皮带 ;8、小车滑块和金属滚轮有问题;六、电脑不能输出1、检查软件参数设置是否正常(重新设置 ;2、高速机 , 低速机才需要按;3、检查机器是否事先没复位(重新更正 ;4、检查输出串口是否与软件设置串口一致(重新设置 ;5、检查地线是否可靠,静电是否干扰数据线(重新接地 ;6、更换电脑串口输出测试;7、重新安装软件并重新设置测试;8、格式化电脑系统盘重新安装软件测试;9、主板串口损坏需维修或更换。
