西门子S7系列PLC的主要种类及应用软件介绍

西门子PLC各系列及编程软件在冶金、化工、印刷生产线等领域都有应用。

西门子PLC产品包括西门子LOGO!，西门子PLC S7-200，西门子PLC S7-300，西门子PLC S7-400，工业网络，西门子HMI人机界面，工业软件等。

西门子PLC体积小、速度快、标准化，具有网络通信能力，功能更强，可靠性更高。

本文下面为用户做一个介绍，供用户合理配置使用。

西门子PLC及编程软件1. SIMATIC S7-200 PLCS7-200 PLC是超小型化的PLC，它适用于各行各业，各种场合中的自动检测、监测及控制等。

S7-200 PLC的强大功能使其无论单机运行，或连成网络都能实现复杂的控制功能。

S7-200PLC可提供4个不同的基本型号与8种CPU可供选择使用。

2.SIMATIC S7-300 PLCS7-300是模块化小型PLC系统，能满足中等性能要求的应用。

各种单独的模块之间可进行广泛组合构成不同要求的系统。

与S7-200 PLC比较，S7-300 PLC采用模块化结构，具备高速(0.6~0.1μs)的指令运算速度;用浮点数运算比较有效地实现了更为复杂的算术运算;一个带标准用户接口的软件工具方便用户给所有模块进行参数赋值;方便的人机界面服务已经集成在S7-300操作系统内，人机对话的编程要求大大减少。

SIMATIC人机界面(HMI) 从S7-300中取得数据，S7-300按用户指定的刷新速度传送这些数据。

S7-300操作系统自动地处理数据的传送;CPU的智能化的诊断系统连续监控系统的功能是否正常、记录错误和特殊系统事件(例如：超时，模块更换，等等);多级口令保护可以使用户高度、有效地保护其技术机密，防止未经允许的复制和修改;S7-300 PLC设有操作方式选择开关，操作方式选择开关像钥匙一样可以拔出，当钥匙拔出时，就不能改变操作方式，这样就可防止非法删除或改写用户程序。

具备强大的通信功能，S7-300 PLC可通过编程软件Step 7的用户界面提供通信组态功能，这使得组态非常容易、简单。

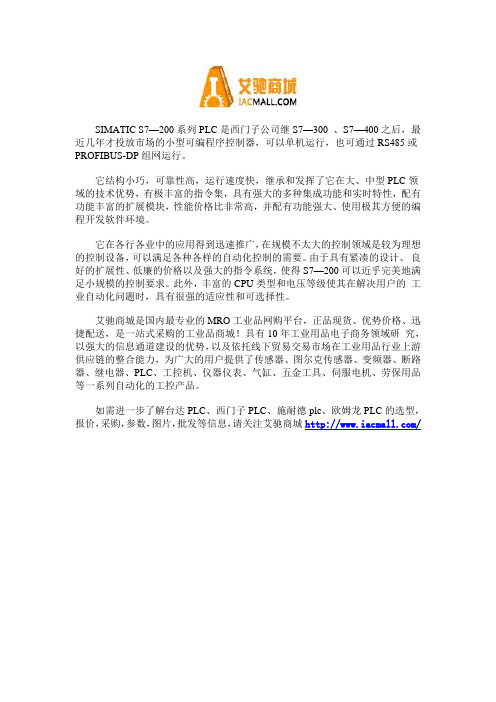

SIMATIC S7—200系列PLC是西门子公司继S7—300 、S7—400之后，最近几年才投放市场的小型可编程序控制器，可以单机运行，也可通过RS485或PROFIBUS-DP组网运行。

它结构小巧，可靠性高，运行速度快，继承和发挥了它在大、中型PLC领域的技术优势，有极丰富的指令集，具有强大的多种集成功能和实时特性，配有功能丰富的扩展模块，性能价格比非常高，并配有功能强大、使用极其方便的编程开发软件环境。

它在各行各业中的应用得到迅速推广，在规模不太大的控制领域是较为理想的控制设备，可以满足各种各样的自动化控制的需要。

由于具有紧凑的设计、良好的扩展性、低廉的价格以及强大的指令系统，使得S7—200可以近乎完美地满足小规模的控制要求。

此外，丰富的CPU类型和电压等级使其在解决用户的工业自动化问题时，具有很强的适应性和可选择性。

艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。

如需进一步了解台达PLC、西门子PLC、施耐德plc、欧姆龙PLC的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城/。

西门子PLCS7-200仿真软件使用方法及下载途径！相信很多电气朋友都知道西门子PLC仿真软件吧！虽然它不能代替真正的PLC，但是对于开关量和简单模拟量的程序仿真还是能够胜任的。

它解决了初学者手中没有真实的PLC，而又想练习编程的问题，它可以像真正的PLC一样，检验编写的程序的正确与否，辅助我们找到程序中的错误，具有较高的实用价值。

今天给大家说的软件名字是：S7-200仿真软件，下载下来直接运行就可以啦。

接下来说一下使用方法，首先我们要使用西门子S7-200 PLC的编程软件STEP 7-Micro/Win编写程序，如图1图1图1中最大红框中的梯形图，这是自锁程序，编写完成以后，做两件事。

1，把CPU的型号改为：CPU 224 CN。

2，点击菜单栏文件中的导出，然后选择保存类型为：（*.awl）。

文件名为：启动程序（名字随便取），点击保存按钮，保存至桌面，一会要用到。

然后打开下载的仿真软件，如图2图2图2，是仿真软件第一次打开时的画面，我们要设置一下，首先点击菜单栏里的配置中的CPU型号，将CPU型号选为CPU224，即变成如图3的样子，和真实的PLC是一样的。

图3在图3中，点击菜单栏程序中的载入程序再选择所有，在弹出的窗口中选择刚才保存在桌面的（启动程序 . awl）点击打开。

然后将弹出来的其他的小窗口都关掉，只保留梯形图这个小窗口，然后点击菜单栏PLC 运行。

这时看到运行后，PLC没什么变化，然后点击图3中最小的两个红色小方框I0.0和I0.5使它们在闭合状态，这时就会发现Q0.1指示灯已经亮起，说明Q0.1已经有了输出。

图4图4，展示的是仿真软件的程序监视功能，这个功能很实用，和真实的PLC的程序监视是一样的，它能直观的看到程序的运行状态。

操作方法是点击图4中最上面的红色方框中的按钮就可以了，最大的红色方框中的，就是程序在监视状态下运行的状态。

西门⼦PLC编程软件有哪些？plc编程软件⼤全很多出⼊门的PLC⼯程师和不了解西门⼦产品的⼯程师不是很清楚西门⼦编程软件有哪些？海百⾃动化⼯程师整理了西门⼦PLC编程软件⼤全。

其实也不是什么⼤全，哈哈！西门⼦PLC编程软件主要有5⼤类，弄清楚这5个软件基本上就够⽤了。

⾸先弄清楚西门⼦PLC主要有哪些系列？然后就对应的知道西门⼦PLC哪个系列⽤哪个软件。

⽬前西门⼦PLC产品有S7-200系列（⽬前国内⽤的是S7-200CN南京⽣产的，CN⼤家都清楚是中国的国别代码），S7-200SMART系列⽐较便宜，S7-300系列常规常⽤，S7-400系列⾼端系列，ET200系列（分布式）。

最新推出的有西门⼦S7-1200和S7-1500系列，S7-1200的替代中低端系列。

S7-1500主要替代中⾼端(300/400)系列。

⼩编补⼑：其实西门⼦对新推出的系列吹得⽐较厉害，S7-1200/1500主要是⽤新⼀代博途平台，当然会有很多优势，⼩编想说西门⼦的产品⼀般⽤个⼗来年是没有问题的，基本上⼚⼦垮了东西都还没有坏，⼚家怎么挣钱？当然要推陈出新了。

你们都懂的？粉丝党请⽆视我上⾯的话。

1.STEP7 Micro/win——是西门⼦S7-200编程软件，⽤于编程 SIMATIC S7-200 的⼯程组态软件包。

2.STEP 7- Micro/WIN SMART：是专门为S7-200SMART开发的编程软件，能在Windows XPSP3/Windows 7 上运⾏，⽀持LAD、FBD、STL语⾔。

安装⽂件⼩于100MB。

3.STEP7 V5.5+是西门⼦S7-300,S7-400,ET200编程软件。

4.SIMATIC WinCC flexible——是西门⼦HMI可视化组态软件。

4.TIA Portal V15 —博途TIA Portal是西门⼦最新的编程软件，⽀持的plc有S7-300,S7-400,S7-1500,S7-1200。

step7microwin编程软件Step7Microwin 编程软件介绍概述Step7Microwin是西门子公司开发的一款用于编程和配置西门子S7-200系列PLC的软件。

它提供了一个直观而灵活的界面，使用户能够轻松地创建和编辑PLC程序。

本文将介绍Step7Microwin 的一些主要特点和功能，并提供一些使用该软件的实用技巧。

功能和特点1. 直观的界面：Step7Microwin采用直观的用户界面设计，使用户能够快速上手并进行PLC程序的编程和配置。

它提供了一系列易于理解的图标和工具栏，以及逻辑编辑器和调试工具，帮助用户更方便地创建和调试PLC程序。

2. 灵活的编程功能：Step7Microwin支持多种编程语言，如梯形图（Ladder Diagram）、指令表（Instruction List）和函数块图（Function Block Diagram）。

用户可以根据自己的需求选择适合的编程语言进行程序的开发。

此外，该软件还支持多任务编程，使用户能够更好地管理和控制PLC的各个任务。

3. 高效的编辑工具：Step7Microwin提供了一系列的编辑工具，帮助用户创建和编辑PLC程序。

其中包括图表编辑器、符号表编辑器和文件管理器等。

这些工具能够大幅提高程序开发的效率，减少编程错误的发生。

4. 强大的调试功能：Step7Microwin提供了全面的调试功能，包括在线监视、程序仿真和变量监视等。

用户可以逐步执行程序，并实时监视PLC的各个变量和输入/输出。

这些功能有助于用户快速发现和解决程序中的问题，提高PLC的可靠性和稳定性。

使用技巧1. 学习和掌握PLC编程基础知识：在使用Step7Microwin之前，建议用户先学习和掌握PLC编程的基础知识，包括梯形图语言和各种PLC指令的使用方法。

这将有助于用户更好地理解和使用Step7Microwin进行编程。

2. 利用在线帮助和文档资源：Step7Microwin提供了丰富的在线帮助和文档资源，包括教程、示例程序和编程手册等。
