塔吊验收资料

塔吊安装验收规范篇一：塔吊安装验收资料建筑施工起重机械（塔式起重机）固定混凝土基础验收表建筑施工起重机械（塔式起重机）安装前检查表建筑施工起重机械（塔式起重机）安装自检表篇二：塔吊安装质量检验内容要求与方法塔吊安装质量检验内容要求与方法塔式起重机安装质量检验内容要求与方法检验项目项目编号检验内容与要求检验方法1.技术资料1.1 制造单位应提供有效的资格证明、塔吊出厂合格证、塔吊安装使用维护说明书等随机文件；必要时应提供型式试验报告。

查阅资料。

1.2 安装单位应提供:a.施工情况记录和自检报告；b.基础及轨道等隐蔽工程验收证明；c.安装过程中事故记录与处理报告；d.安装过程中经制造单位同意的变更设计的证明文件。

查阅资料。

2.安装塔吊作业环境及外观检查2.1 塔机运动部分与建筑物及建筑物外围施工设施之间的最小距离不小于0.6m。

目测检查，必要时实际测量。

2.2 两台塔机之间的最小架设距离应保证处于低位的塔机的臂架端部与另一台塔机的塔身之间至少有2m的距离；处于高位塔机的最低位置的部件与低位塔机中处于最高位置部件之间的垂直距离不应小于2m。

目测检查。

2.3 有架空输电线的场所，塔机的任何部位与输电线的安全距离，应符合下表的规定，以避免塔机结构进入输电线的危险区。

塔机与输电线的安全距离目测检查。

电压v ＜1 1~15 20~40 60~110 ＞220安全距离m沿垂直方向 1.5 3.0 4.0 5.0 6.0沿水平方向 1.0 1.5 2.0 4.0 6.02.4 塔吊吊钩滑轮组侧板，回转尾部和平衡重、臂架头部、外伸支腿和夹轨器要有黄黑相间的危险部位标志，扫轨板、轨道端部止挡要有红色标志。

目测检查。

2.5 在塔身底部易于观察的位置应固定产品标牌。

内容应包括下列内容：a）产品名称和型号；b）制造厂名称；c）产品主要参数：幅度和相应起重量、起升高度、工作速度、电机功率、配重、压重；d）电源电压、频率、功率；e）产品制造编号和出厂日期。

塔吊验收程序及文件编码（GHTU-UITID-GGBKT-POIU-WUUI-8968）
塔吊验收程序：1、办理塔吊安装告知建设行政单位的安监部门；2、塔吊安装单位、产权单位自检合格；3、具有特种设备检测资质的单位对塔吊检测出具的合格证；4、总包单位有现场经理组织技术、安全、工程、质量部门进行联合验收；5、监理单位验收；6、30日内取得建设行政单位安监部门的“使用证”。

塔吊验收资料：
塔吊的施工方案，塔吊的操作人员上岗证，塔吊验收记录表，塔吊基础砼强度报告，塔吊地基承载力报告，厂家合格报告，安装单位资质。

塔吊应悬挂的标示标牌：
安检合格标志，安全警示标志，安全操作规程标志，定岗定员标志，塔吊十不吊标志。

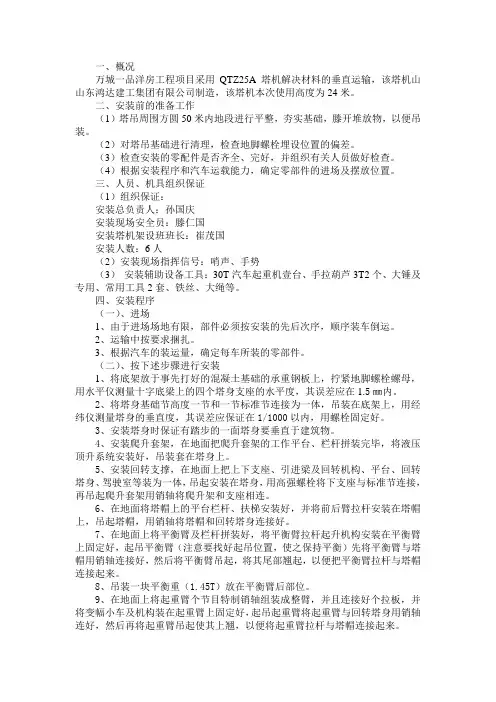

一、概况万城一品洋房工程项目采用QTZ25A塔机解决材料的垂直运输，该塔机山山东鸿达建工集团有限公司制造，该塔机本次使用高度为24米。

二、安装前的准备工作（1）塔吊周围方圆50米内地段进行平整，夯实基础，滕开堆放物，以便吊装。

（2）对塔吊基础进行清理，检查地脚螺栓埋设位置的偏差。

（3）检查安装的零配件是否齐全、完好，并组织有关人员做好检查。

（4）根据安装程序和汽车运载能力，确定零部件的进场及摆放位置。

三、人员、机具组织保证（1）组织保证：安装总负责人：孙国庆安装现场安全员：滕仁国安装塔机架设班班长：崔茂国安装人数：6人（2）安装现场指挥信号：哨声、手势（3）安装辅助设备工具：30T汽车起重机壹台、手拉葫芦3T2个、大锤及专用、常用工具2套、铁丝、大绳等。

四、安装程序（一）、进场1、由于进场场地有限，部件必须按安装的先后次序，顺序装车倒运。

2、运输中按要求捆扎。

3、根据汽车的装运量，确定每车所装的零部件。

（二）、按下述步骤进行安装1、将底架放于事先打好的混凝土基础的承重钢板上，拧紧地脚螺栓螺母，用水平仪测量十字底梁上的四个塔身支座的水平度，其误差应在1.5㎜内。

2、将塔身基础节高度一节和一节标准节连接为一体，吊装在底架上，用经纬仪测量塔身的垂直度，其误差应保证在1/1000以内，用螺栓固定好。

3、安装塔身时保证有踏步的一面塔身要垂直于建筑物。

4、安装爬升套架，在地面把爬升套架的工作平台、栏杆拼装完毕，将液压顶升系统安装好，吊装套在塔身上。

5、安装回转支撑，在地面上把上下支座、引进梁及回转机构、平台、回转塔身、驾驶室等装为一体，吊起安装在塔身，用高强螺栓将下支座与标准节连接，再吊起爬升套架用销轴将爬升架和支座相连。

6、在地面将塔帽上的平台栏杆、扶梯安装好，并将前后臂拉杆安装在塔帽上，吊起塔帽，用销轴将塔帽和回转塔身连接好。

7、在地面上将平衡臂及栏杆拼装好，将平衡臂拉杆起升机构安装在平衡臂上固定好，起吊平衡臂（注意要找好起吊位置，使之保持平衡）先将平衡臂与塔帽用销轴连接好，然后将平衡臂吊起，将其尾部翘起，以便把平衡臂拉杆与塔帽连接起来。

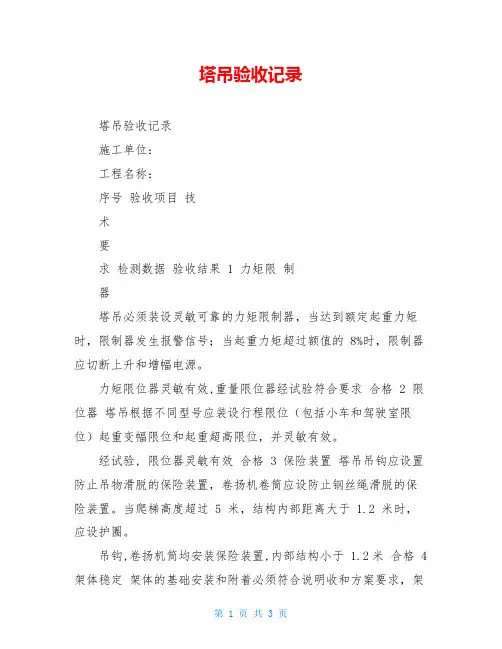

塔吊验收记录塔吊验收记录施工单位：工程名称：序号验收项目技术要求检测数据验收结果 1 力矩限制器塔吊必须装设灵敏可靠的力矩限制器，当达到额定起重力矩时，限制器发生报警信号；当起重力矩超过额值的 8%时，限制器应切断上升和增幅电源。

力矩限位器灵敏有效,重量限位器经试验符合要求合格 2 限位器塔吊根据不同型号应装设行程限位（包括小车和驾驶室限位）起重变幅限位和起重超高限位，并灵敏有效。

经试验, 限位器灵敏有效合格 3 保险装置塔吊吊钩应设置防止吊物滑脱的保险装置，卷扬机卷筒应设防止钢丝绳滑脱的保险装置。

当爬梯高度超过 5 米，结构内部距离大于 1.2 米时，应设护圈。

吊钩,卷扬机筒均安装保险装置,内部结构小于 1.2米合格 4 架体稳定架体的基础安装和附着必须符合说明收和方案要求，架体的垂直偏差应在说明书规定的允许范围内，架体附着装置不得与脚手架连接，行走式塔吊必须安装齐全的防风夹轨器，保证塔吊非工作力作用下静止状态。

基础按厂家基础图施工,基础座在老土层上,砼强度为 C35.合格 5 钢丝绳钢丝绳不得有断股、绳芯外露、变形、严重锈蚀等现象，断丝及磨损必须在允许范围内，绳卡固定符合要求。

钢丝绳规格为6_37,6_19 两种.合格 6 塔吊指挥塔吊指挥，司机必须持证上岗，高塔应使用旗语或对讲机。

有塔司证合格 7 路基与轨道路基应坚实平整、无积水，枕木道钉应坚固，道轨接头螺栓齐全，接头应错开 1.5 米，接头下垫枕木，枕木不得松动；道轨轨距误差不得大于 1‰，并不超过 6 毫米，平整度误差不超过 1‰，接头空隙不大于 4 毫米，高差不大于 2 毫米。

/ / 8 电器安全行走式塔吊必须设置有效的卷线器；塔吊上任何部位与架空输电线路应保持安全距离；1KV 以下垂直 1.5 米，水平 1 米；1-15KV垂直 3 米，水平 1.5 米。

塔吊应做好避雷接地装置，电阻不大于10Ω，并与施工现场临时用电的保护接零系统贯通。

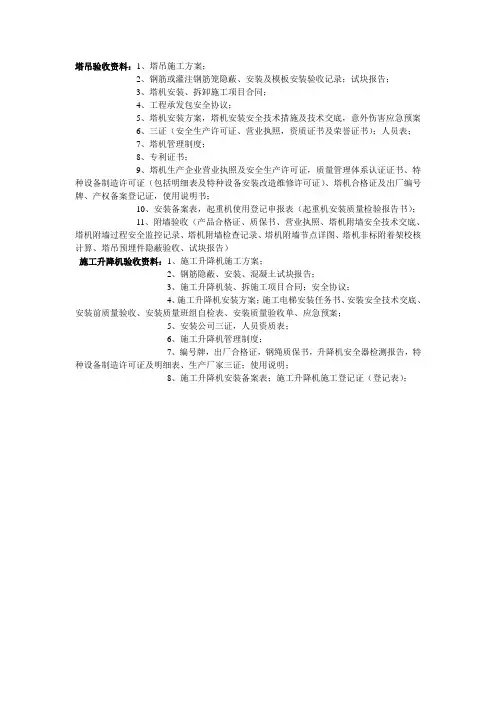

塔吊验收资料：1、塔吊施工方案；
2、钢筋或灌注钢筋笼隐蔽、安装及模板安装验收记录；试块报告；
3、塔机安装、拆卸施工项目合同；
4、工程承发包安全协议；
5、塔机安装方案，塔机安装安全技术措施及技术交底，意外伤害应急预案
6、三证（安全生产许可证、营业执照，资质证书及荣誉证书）；人员表；
7、塔机管理制度；
8、专利证书；
9、塔机生产企业营业执照及安全生产许可证，质量管理体系认证证书、特种设备制造许可证（包括明细表及特种设备安装改造维修许可证）、塔机合格证及出厂编号牌、产权备案登记证，使用说明书；
10、安装备案表，起重机使用登记申报表（起重机安装质量检验报告书）；
11、附墙验收（产品合格证、质保书、营业执照、塔机附墙安全技术交底、塔机附墙过程安全监控记录、塔机附墙检查记录、塔机附墙节点详图、塔机非标附着架校核计算、塔吊预埋件隐蔽验收、试块报告）
施工升降机验收资料：1、施工升降机施工方案；
2、钢筋隐蔽、安装、混凝土试块报告；
3、施工升降机装、拆施工项目合同；安全协议；
4、施工升降机安装方案；施工电梯安装任务书、安装安全技术交底、安装前质量验收、安装质量班组自检表、安装质量验收单、应急预案；
5、安装公司三证，人员资质表；
6、施工升降机管理制度；
7、编号牌，出厂合格证，钢绳质保书，升降机安全器检测报告，特种设备制造许可证及明细表、生产厂家三证；使用说明；
8、施工升降机安装备案表；施工升降机施工登记证（登记表）；。

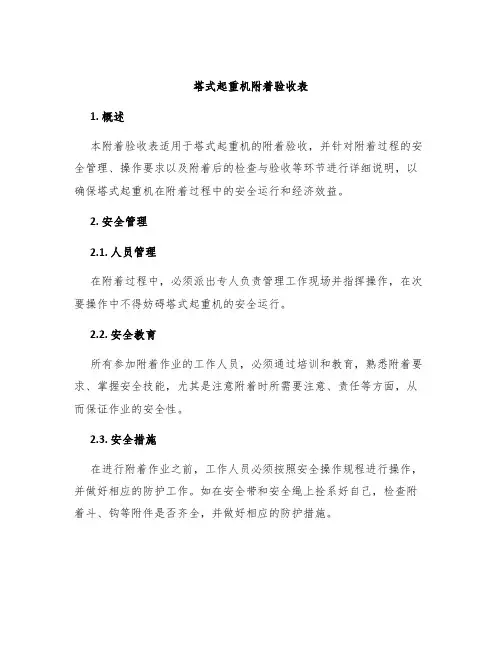

塔式起重机附着验收表1. 概述本附着验收表适用于塔式起重机的附着验收，并针对附着过程的安全管理、操作要求以及附着后的检查与验收等环节进行详细说明，以确保塔式起重机在附着过程中的安全运行和经济效益。

2. 安全管理2.1. 人员管理在附着过程中，必须派出专人负责管理工作现场并指挥操作，在次要操作中不得妨碍塔式起重机的安全运行。

2.2. 安全教育所有参加附着作业的工作人员，必须通过培训和教育，熟悉附着要求、掌握安全技能，尤其是注意附着时所需要注意、责任等方面，从而保证作业的安全性。

2.3. 安全措施在进行附着作业之前，工作人员必须按照安全操作规程进行操作，并做好相应的防护工作。

如在安全带和安全绳上拴系好自己，检查附着斗、钩等附件是否齐全，并做好相应的防护措施。

3. 操作要求3.1. 操作程序及步骤1.附着前，由工作现场负责人和塔吊驾驶员确认附着位置、悬挂在钢丝绳上部的物品重量、距离、高度等参数。

2.提前对附件进行检查，并进行必要的维修和更换。

3.驾驶员正常开机后，按照程序进行附着作业，进行对起重机的动力、液压、润滑、机械等各方面的检查，确保无异常。

4.将铁塔卡在基台上，并调整卡口。

5.将引线拴在顶部，以保证附着的方向和力度正确。

6.将锚点与起重设备相连。

3.2. 安装规程及要求1.根据钢筋混凝土墙身强度及尺寸来选定附着工具和附着方法，并按要求进行结合。

2.钢筋混凝土墙身的深度应在附着用的杆件长度范围内，在长度允许条件下按深度选择。

3.制作用于塔式起重机于接近建筑物附着作业处规顶的杆件时，不宜使用木杆；制作人员应熟悉附着的位置和形式，以便进行正确的安装。

4.严格按照产品使用说明书进行安装，不得超过规定范围。

4. 附着后的检查与验收1.附着作业完成后，要对塔式起重机进行检查，确认是否稳定，并对锚点的固定和杆子的承坪点口臂等进行验收。

2.对附着部位进行找平、调整等工作，确保附着稳定并满足规定要求。

3.对附着工具、工作绳、吊钩、链条等进行清点和检查是否磨损、损坏等现象；再将起重机停稳后拆除吊缆和绳子。

塔吊基础验收标准
塔吊基础验收标准是指在施工过程中，对塔吊基础进行验收时，需要满足的标准和要求。

以下是常用的塔吊基础验收标准：
1. 基础尺寸和位置验收：检查基础的尺寸是否符合设计要求，并核实基础位置是否与设计图纸一致。

2. 基础混凝土强度验收：测试基础混凝土的强度是否满足设计要求，一般采用取样试验的方法进行检测。

3. 基础焊接部位验收：检查基础焊接部位的质量是否合格，焊缝是否均匀、牢固，并且没有裂纹等缺陷。

4. 基础基座验收：核查基础基座的高度、平直度和水平度，保证塔吊安装后的稳定性和工作平稳度。

5. 基础钢筋验收：检查基础钢筋的布置是否符合设计要求，钢筋间距、直径、连接等是否满足施工标准。

6. 基础地基验收：对基础地基进行检查，确保地基有足够的承载力和稳定性，能够支撑塔吊的负荷。

7. 基础防腐验收：检查基础的防腐处理是否符合要求，涂层是否均匀、牢固，能够有效抵御外部环境的侵蚀。

8. 基础排水系统验收：核查基础的排水系统是否完善，保证基础在雨水等自然条件下仍能保持良好的排水性能。

以上是常用的塔吊基础验收标准，具体验收标准还需根据实际情况和设计要求进行确定。

施工安全塔吊验收1、塔吊在安装完毕后，由租赁、安装、使用、监理单位共同验收填写，一式四份，租赁、安装、使用、监理单位各一份。

2、“设备编号”填写公司机构设备档案编号。

3、“验收结果”用简单明了的语句填写。

4、注：该表由安装单位负责进行填写。

㈠力矩限制器（力矩=力×力臂）力矩限制器、起重量限制器应灵敏可靠。

力矩限制器后的综合精度不大于2%，当起重量超重或作业半径过大时，即自动切断上升和幅度增大方向的电源，但机构可做下降和减少幅度方向的运动。

重量限制器（起升载荷限制器）的综合精度不大于5%，特殊塔机装设此装置。

㈡限位器1、动臂式塔机应安装幅度指示器和幅度极限装置，限制器、指示幅度应准确，动作可靠。

起升高度限位器：也称上升极限位置限位器，即当塔吊吊钩上升到极限位置时，自动切断起升机构的上升电源，机构可以下降运动，安全检查时做此项检查试验。

2、变幅限位器。

①小车变幅，塔吊采用水平臂架，吊重悬挂在起重小车上，靠小车在臂架上水平移动实现变幅。

小车变幅限制器是利用安装在起重臂头部和根部的两个行程开关及缓冲装置，对小小车运行位置进行限定。

②动臂变幅，塔吊变换作业半径（幅度）是依靠改变起重臂的仰角来实现的。

通过装置触点的变化，将灯光信号传递到司机室的指示盘上，并指示仰角度数，当控制起重臂的仰角分别到了上下限位时，则分别压下限位开关切断电源，防止超过仰角造成塔吊失稳。

3、大车运行机构应安装行程限位装置和缓冲器，动作灵敏可靠。

对轨道式塔吊控制运行时不发生出轨事故。

对大车做行走动作试验㈢保险装置1、吊钩保险装置。

主要防止当塔吊工作时，重物下降被阻碍但吊钩仍继续下降面造成的索具脱勾事故。

此装置是在吊钩开口处设一弹簧压盖，压盖不能向上开启只能向下压开，防止索具从开口处脱出。

2、卷筒保险装置。

主要防止当传动机构发生故障时，造成钢丝绳不能够在卷筒上顺排，以致越过卷筒端部凸缘，发生咬绳等事故。

卷扬机滚筒应无裂纹、无焊接缺陷、无严重磨损。

塔吊基础检查验收
一、地基土检查验收
1、塔机基础的基坑开挖后进行验槽，检验坑底标高、长度和宽度、坑底平整度及地基土性是否符合设计要求，地质条件是否符合岩土工程勘察报告。

2、当土质较差，承载力小于设计承载力，地基需进行加固，地基加固工程在正式施工前进行试验段施工，并论证设定的施工参数及加固效果。

为验证加固效果所进行的荷载试验，其最大加载压力不小于设计要求压力值的2倍。

3、经地基处理后的复合地基的承载力达到设计要求的标准。

可通过试验进行现场测定。

二、基础检查验收
1、基础的钢筋绑扎后，作隐蔽工程验收。

隐蔽工程包括塔机基础节的预埋件或预埋节等。

验收合格后方浇筑混凝土。

2、基础混凝土的强度等级符合设计要求。

用于检查结构构件混凝土强度的试件，在混凝土的浇筑地点随机抽取。

每个塔吊基础取样一组试验试块。

混凝土基础强度必须达30MP方可进行塔吊安装，100%强度后方可使用。

3、基础结构的外观质量没有严重缺陷，不宜有一般缺陷，对已出现的严重缺陷或一般缺陷采用相关处理方案进行处理，重新验收合格后安装塔机。

4、基础的防雷接地应进行试验检测。

塔吊基础验收资料一、基础验收的重要性塔吊基础是塔吊安装的重要环节，其质量直接影响塔吊的安全性和稳定性。

因此，进行基础验收是确保塔吊安装质量的重要一步。

基础验收的目的是确认塔吊基础施工是否符合相关标准和规范要求，以及检查基础的质量和稳定性。

二、基础验收资料的准备进行塔吊基础验收时，需要准备以下资料：1. 基础施工图纸：包括基础平面图、剖面图等，用于核对基础施工是否符合设计要求。

2. 基础验收记录表：用于记录验收过程中的各项数据和情况。

3. 相关标准和规范：包括国家和地方对于塔吊基础施工的相关标准和规范文件，用于核对基础验收的合规性。

三、基础验收的内容基础验收主要包括以下内容：1. 基础尺寸和形状的检查：核对基础的尺寸和形状是否符合设计要求，包括基础的长、宽、高、倾斜度等。

2. 基础混凝土的强度检测：进行混凝土强度检测，确保基础的混凝土达到设计要求的强度。

3. 基础平整度的检查：检查基础表面的平整度，确保基础表面平整度符合设计要求，以便于塔吊的安装和调试。

4. 基础的稳定性检查：检查基础的稳定性，包括基础的抗倾覆能力和抗滑移能力等。

5. 基础的排水系统检查：检查基础的排水系统，确保基础能够有效排水，避免水分对基础的影响。

6. 基础与塔吊安装的配合检查：检查基础与塔吊安装的配合情况，包括基础与塔吊安装座之间的间隙、平整度等。

7. 基础验收的记录和报告：将基础验收过程中的数据和情况记录在验收记录表中，并形成基础验收报告。

四、基础验收的要求进行基础验收时，需要符合以下要求：1. 严格按照相关标准和规范进行验收，确保基础的质量和稳定性。

2. 检查过程中要细致认真，确保不遗漏任何细节，并及时记录。

3. 验收记录要详细、准确，包括基础的尺寸、形状、强度、平整度等数据。

4. 基础验收报告要及时提交，并在发现问题时及时提出整改意见。

五、基础验收的意义进行基础验收可以确保塔吊的安装质量和稳定性，有效预防事故的发生。

同时，基础验收也为后续的塔吊使用和维护提供了重要的依据。

塔吊基础验收记录表一、项目基本信息项目名称：XXXX工程项目项目地点：XXXX市XXXX区施工单位：XXXX建筑工程有限公司监理单位：XXXX监理有限公司验收日期：XXXX年XX月XX日二、验收内容1. 基础施工过程1.1 基础开挖根据设计要求，施工单位对塔吊基础进行开挖工作。

开挖深度符合设计要求，未发现异常情况。

1.2 基础清理施工单位对基础进行清理，确保基础底面平整、无积水、无杂物。

1.3 钢筋绑扎按照设计图纸要求，在基础内设置钢筋骨架，并进行牢固的绑扎，钢筋间距符合设计要求，连接牢固。

1.4 混凝土浇筑施工单位在钢筋绑扎完成后，进行混凝土浇筑。

混凝土配合比符合设计要求，浇筑过程中无渗漏、无裂缝。

1.5 基础养护施工单位对新浇筑的混凝土基础进行养护，确保混凝土强度达到设计要求。

2. 基础验收结果经现场验收，本次塔吊基础施工符合相关规范和设计要求，基础结构牢固，无明显缺陷和安全隐患，验收合格。

三、存在问题及处理意见1. 钢筋绑扎过程中发现部分钢筋未按设计要求绑扎，施工单位已对问题进行整改，并重新绑扎钢筋，确保符合设计要求。

2. 在混凝土浇筑过程中，发现有少量浇筑不均匀的情况，施工单位已进行了补救措施，保证了混凝土的质量。

3. 在基础养护过程中，施工单位未按要求进行养护时间和方式，监理单位已提出整改意见，施工单位将重新进行基础养护，确保基础强度达到设计要求。

四、验收结论经过基础施工的验收，本次塔吊基础符合设计要求和相关规范，满足安全使用的要求。

施工单位在整个施工过程中与监理单位密切合作，及时处理存在的问题，保证了基础施工的顺利进行。

监理单位对施工单位的整改措施进行了监督和验收，确保了基础的质量和安全性。

五、其它1. 基础验收记录表中的内容仅涵盖了基础施工的主要过程和问题处理，具体的施工细节和资料可在监理单位处查阅。

2. 基础验收记录表作为本工程的重要文件，将保存在工程档案中，以备后续工程验收和维护时参考。
