用电负荷明细

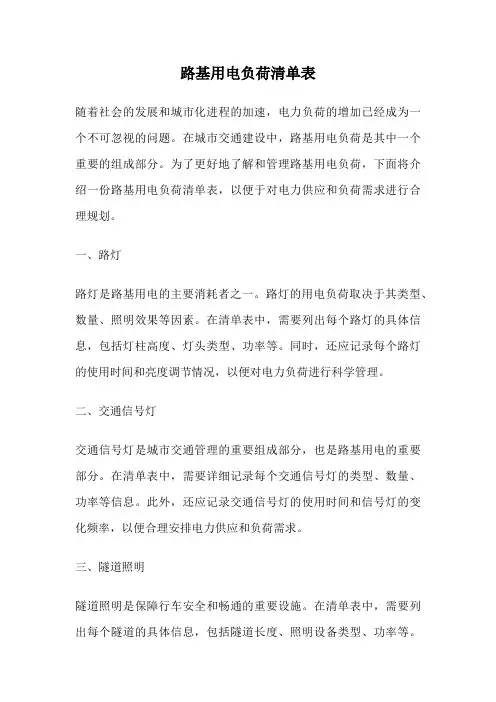

路基用电负荷清单表随着社会的发展和城市化进程的加速，电力负荷的增加已经成为一个不可忽视的问题。

在城市交通建设中，路基用电负荷是其中一个重要的组成部分。

为了更好地了解和管理路基用电负荷，下面将介绍一份路基用电负荷清单表，以便于对电力供应和负荷需求进行合理规划。

一、路灯路灯是路基用电的主要消耗者之一。

路灯的用电负荷取决于其类型、数量、照明效果等因素。

在清单表中，需要列出每个路灯的具体信息，包括灯柱高度、灯头类型、功率等。

同时，还应记录每个路灯的使用时间和亮度调节情况，以便对电力负荷进行科学管理。

二、交通信号灯交通信号灯是城市交通管理的重要组成部分，也是路基用电的重要部分。

在清单表中，需要详细记录每个交通信号灯的类型、数量、功率等信息。

此外，还应记录交通信号灯的使用时间和信号灯的变化频率，以便合理安排电力供应和负荷需求。

三、隧道照明隧道照明是保障行车安全和畅通的重要设施。

在清单表中，需要列出每个隧道的具体信息，包括隧道长度、照明设备类型、功率等。

同时，还应记录隧道照明的使用时间和亮度调节情况，以确保电力供应和负荷需求的平衡。

四、路测设备为了保障道路交通的安全和畅通，路测设备的使用已经成为一种趋势。

在清单表中，需要详细记录每个路测设备的类型、数量、功率等信息。

此外，还应记录路测设备的使用时间和数据传输频率，以便合理安排电力供应和负荷需求。

五、其他设备除了以上提到的设备，还有一些其他设备也会消耗路基用电。

比如，广告牌、监控设备、电子显示屏等。

在清单表中，需要列出这些设备的具体信息，包括设备类型、数量、功率等。

同时，还应记录这些设备的使用时间和亮度调节情况，以便合理安排电力供应和负荷需求。

路基用电负荷清单表是对路基用电情况进行详细记录和管理的工具。

通过合理使用和规划电力资源，可以提高电力利用效率，降低用电成本，同时也能保障城市交通的安全和畅通。

希望本文所介绍的路基用电负荷清单表能为相关部门和管理者提供参考，以更好地管理和规划路基用电。

最新各类负荷分级明细表（含人防负荷分级）表7-1 负荷分级表注：我国的用电负荷只有一、二、三共三个负荷等级。

表格中“一级（特）”表示一级负荷中的特别重要负荷，它也属于一级负荷，不能将其与一、二、三级负荷并列为第四种负荷级别。

关于负荷分级需要注意以下几点：（1）用电单位的负荷级别取决于该单位内最高级别用电设备的负荷等级。

（2）表中所列序号1～3分别为一类高层建筑、二类高层建筑和非高层建筑的通用性负荷等级划分，其它则为专项性负荷等级划分。

（3）电气工程师应首先根据建筑专业提供的设计资料并会同建筑专业共同确认一项建筑工程的建筑类别和等级，然后对照负荷等级划分表确定电能用户（用电单位）及用电设备的负荷等级，当某种用电负荷在通用性与专项性负荷等级表的负荷级别相矛盾时，应按等级较高者划分执行。

（4）当主体建筑内有特别重要的一级负荷（即所谓的特别重要负荷）时，与特别重要负荷相关的空调负荷应划为一级负荷。

（5）当主体建筑内有一级负荷时，与一级负荷有关的主要通道照明应为一级负荷。

二级负荷用电单位同理类推。

（6）重要电讯机房的电源为一级负荷，其交流电源的负荷级别应与该用电单位的最高等级的电力负荷相同。

（7）主体建筑内有大量一级负荷设备时，其附属的锅炉房、冷冻站、空调机房的电力和照明应为二级负荷。

（8）民用建筑中消防用电的负荷等级，应符合国家现行的《供配电系统设计规范》、《高层民用建筑设计防火规范》、《建筑设计防火规范》等相关规范的规定。

一类和二类高层建筑的消防用电应分别按一级和二级负荷要求供电，非高层民用建筑的消防用电除表7-1所列项目及专项设计规范另有规定外均可按三级负荷要求供电。

（9）表7-1中列为一级负荷的电子计算机及其系统机房和已记录的媒体存放间的应急照明应为一级负荷。

（10）非高层住宅（包括底部设置商业服务用房的非高层住宅）的电梯电力应为三级负荷。

注：我国的用电负荷只有一、二、三共三个负荷等级。

表格中“一级（特）”表示一级负荷中的特别重要负荷，它也属于一级负荷，不能将其与一、二、三级负荷并列为第四种负荷级别。

关于负荷分级需要注意以下几点：（1）用电单位（建筑物、群）的负荷级别由该建筑物的规模、性质、功能及单位内各类用电设备的负荷等级共同确定。

对建筑内部的最高等级用电设备而言，其负荷级别可能与该建筑物的负荷等级相同，也可能高出一级（例如当某建筑内一级负荷设备用电量很小时，经技术经济比较后该建筑物可能按二级负荷用户供电）。

电气工程师应首先根据建筑专业提供的设计资料并会同建筑专业共同确认一项建筑工程的建筑类别和等级，然后对照负荷等级划分表确定电能用户（用电单位）及用电设备的负荷等级，当某种用电负荷在通用性与专项性负荷等级表的负荷级别相矛盾时，应按等级较高者划分执行。

表中未列出的负荷可以类比确定负荷等级。

（2）表中所列序号1～3分别为一类高层建筑、二类高层建筑和非高层建筑的通用性负荷等级划分，其它则为专项性负荷等级划分。

（3）当主体建筑内有特别重要的一级负荷（即所谓的特别重要负荷）时，与特别重要负荷相关的空调负荷应划为一级负荷；当主体建筑内有一级负荷时，与一级负荷有关的主要通道照明应为一级负荷，二级负荷用电单位同理类推；主体建筑内有大量一级负荷设备时，其附属的锅炉房、冷冻站、空调机房的电力和照明应为二级负荷；重要电讯机房的电源为一级负荷，其交流电源的负荷级别应与该用电单位的最高等级的电力负荷相同；表7-1中列为一级负荷的电子计算机及其系统机房和已记录的媒体存放间的应急照明应为一级负荷。

（4）民用建筑中消防用电的负荷等级，应符合国家现行的《供配电系统设计规范》、《高层民用建筑设计防火规范》、《建筑设计防火规范》等相关规范的规定。

一类和二类高层建筑的消防用电应分别按一级和二级负荷要求供电，非高层民用建筑的消防用电除表7-1所列项目及专项设计规范另有规定外均可按三级负荷要求供电。

各类建筑对消防用电负荷等级的要求是什么（1）高层建筑属于一类建筑的消防用电应为一级负荷，属于二类建筑的消防用电应为二级负荷；（2）建筑高度超过50m的乙、丙类厂房和丙类库房，其消防用电设备应按一级负荷供电；（3）室外消防用水量超过30L/s的工厂、仓库，室外消防用水量超过35L/s的易燃材料堆场、甲类和乙类液体储罐或储罐区、可燃气体储罐或储罐区，超过1500个座位的影剧院、超过3000个座位的体育馆、每层面积超过3000 m²的百货楼、展览楼和室外消防用水量超过25L/s的其他公共建筑的消防用电应按二级负荷供电；（4）除以上规定外的民用建筑物、储罐（区）和露天堆场等的消防用电设备，可采用三级负荷供电。

引用最新各类负荷分级明细表（含人防负荷分级）2009-07-14 23:13:19| 分类：默认分类|字号订阅一类居住建筑包括高级住宅和十九层及十九层以上的普通住宅。

一类公共建筑包括医院；高级旅馆；建筑高度超过50m或每层建筑面积超过1000m²的商业楼、展览楼、综合楼、电信楼、财贸金融楼；建筑高度超过50m或每层建筑面积超过1500m²的商住楼；中央级和省级（含计划单列市）广播电视楼；网局级和省级（含计划单列市）电力调度楼；省级（含计划单列市）邮政楼、防灾指挥调度楼；藏书超过100万册的图书楼、书库；重要的办公楼、科研楼、档案楼；建筑高度超过50m 的教学楼和普通的旅馆、办公楼、科研楼、档案楼等。

二类居住包括建筑十层至十八层的普通住宅。

二类公共建筑包括除一类建筑以外的商业楼、展览楼、综合楼、电信楼、财贸金融楼、商住楼、图书馆、书库；省级以下邮政楼、防灾指挥调度楼、广播电视楼、电力调度楼；建筑高度不超过50m的教学楼和普通的旅馆、办公楼、科研楼、档案楼等。

引用草才冯志文的最新各类负荷分级明细表（含人防负荷分级）注：我国的用电负荷只有一、二、三共三个负荷等级。

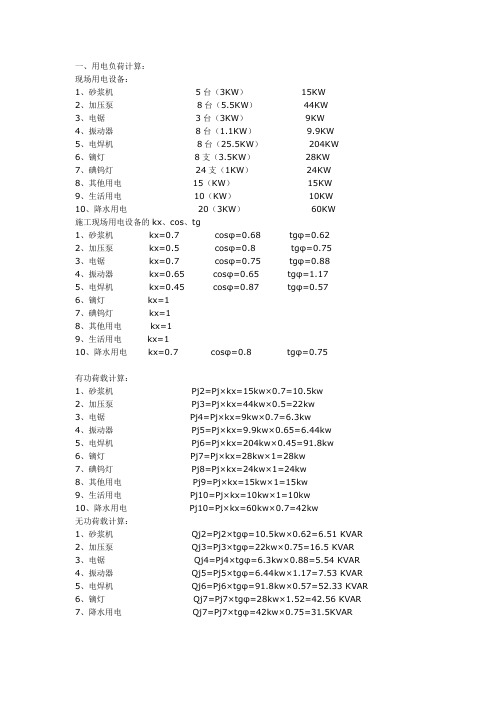

一、用电负荷计算：现场用电设备：1、砂浆机5台（3KW） 15KW2、加压泵8台（5.5KW）44KW3、电锯3台（3KW） 9KW4、振动器8台（1.1KW）9.9KW5、电焊机8台（25.5KW）204KW6、镝灯8支（3.5KW）28KW7、碘钨灯 24支（1KW）24KW8、其他用电15（KW）15KW9、生活用电10（KW）10KW10、降水用电20（3KW）60KW施工现场用电设备的kx、cos、tg1、砂浆机kx=0.7 cosφ=0.68tgφ=0.622、加压泵kx=0.5 cosφ=0.8tgφ=0.753、电锯kx=0.7 cosφ=0.75tgφ=0.884、振动器kx=0.65 cosφ=0.65tgφ=1.175、电焊机kx=0.45 cosφ=0.87tgφ=0.576、镝灯kx=17、碘钨灯kx=18、其他用电kx=19、生活用电kx=110、降水用电kx=0.7 cosφ=0.8 tgφ=0.75有功荷载计算：1、砂浆机Pj2=Pj×kx=15kw×0.7=10.5kw2、加压泵Pj3=Pj×kx=44kw×0.5=22kw3、电锯Pj4=Pj×kx=9kw×0.7=6.3kw4、振动器Pj5=Pj×kx=9.9kw×0.65=6.44kw5、电焊机Pj6=Pj×kx=204kw×0.45=91.8kw6、镝灯Pj7=Pj×kx=28kw×1=28kw7、碘钨灯Pj8=Pj×kx=24kw×1=24kw8、其他用电Pj9=Pj×kx=15kw×1=15kw9、生活用电Pj10=Pj×kx=10kw×1=10kw10、降水用电Pj10=Pj×kx=60kw×0.7=42kw无功荷载计算：1、砂浆机Qj2=Pj2×tgφ=10.5kw×0.62=6.51 KVAR2、加压泵Qj3=Pj3×tgφ=22kw×0.75=16.5 KVAR3、电锯Qj4=Pj4×tgφ=6.3kw×0.88=5.54 KVAR4、振动器Qj5=Pj5×tgφ=6.44kw×1.17=7.53 KVAR5、电焊机Qj6=Pj6×tgφ=91.8kw×0.57=52.33 KVAR6、镝灯Qj7=Pj7×tgφ=28kw×1.52=42.56 KVAR7、降水用电Qj7=Pj7×tgφ=42kw×0.75=31.5KVAR总有功计算，取同期系数kp=0.8P总=kp×(6.75+6.3+2.75+8.4+2.15+11.48+14+10+10+10) ×0.8=65.46KW总无功计算，取同期系数kp=0.8P总=kQ×(6.89+3.91+2.06+7.39+2.51+6.54+21.28) ×0.8=40.46KW说明：1、按照《建设工程施工现场供用电安全规范》的规定采用专用保护零线的TN-S接零保护，采用三相五线制供电。

示例 住宅小区公建用电负荷统计明细表
说明：1、公建包含物业楼、综合楼、换热站、幼儿园、车库等建筑，请在公建类别中注明用途。

2、对于大型公建区域如大型地下停车场，需多路供电的，除注明建筑面积、供电负荷总数外，还需注明几路供电及各路负荷。

统计人（签字）： a 单 位：（盖章）
说明：1、公建包含物业楼、综合楼、换热站、幼儿园、车库等建筑，请在公建类别中注明用途。

2、对于大型公建区域如大型地下停车场，需多路供电的，除注明建筑面积、供电负荷总数外，还需注明几路供电及各路负荷。

统计人（签字）：a 单 位：（盖章）。

注：我国的用电负荷只有一、二、三共三个负荷等级。

表格中“一级（特）”表示一级负荷中的特别重要负荷，它也属于一级负荷，不能将其与一、二、三级负荷并列为第四种负荷级别。

关于负荷分级需要注意以下几点：（1）用电单位（建筑物、群）的负荷级别由该建筑物的规模、性质、功能及单位内各类用电设备的负荷等级共同确定。

对建筑内部的最高等级用电设备而言，其负荷级别可能与该建筑物的负荷等级相同，也可能高出一级（例如当某建筑内一级负荷设备用电量很小时，经技术经济比较后该建筑物可能按二级负荷用户供电）。

电气工程师应首先根据建筑专业提供的设计资料并会同建筑专业共同确认一项建筑工程的建筑类别和等级，然后对照负荷等级划分表确定电能用户（用电单位）及用电设备的负荷等级，当某种用电负荷在通用性与专项性负荷等级表的负荷级别相矛盾时，应按等级较高者划分执行。

表中未列出的负荷可以类比确定负荷等级。

（2）表中所列序号1～3分别为一类高层建筑、二类高层建筑和非高层建筑的通用性负荷等级划分，其它则为专项性负荷等级划分。

（3）当主体建筑内有特别重要的一级负荷（即所谓的特别重要负荷）时，与特别重要负荷相关的空调负荷应划为一级负荷；当主体建筑内有一级负荷时，与一级负荷有关的主要通道照明应为一级负荷，二级负荷用电单位同理类推；主体建筑内有大量一级负荷设备时，其附属的锅炉房、冷冻站、空调机房的电力和照明应为二级负荷；重要电讯机房的电源为一级负荷，其交流电源的负荷级别应与该用电单位的最高等级的电力负荷相同；表7-1中列为一级负荷的电子计算机及其系统机房和已记录的媒体存放间的应急照明应为一级负荷。

（4）民用建筑中消防用电的负荷等级，应符合国家现行的《供配电系统设计规范》、《高层民用建筑设计防火规范》、《建筑设计防火规范》等相关规范的规定。

一类和二类高层建筑的消防用电应分别按一级和二级负荷要求供电，非高层民用建筑的消防用电除表7-1所列项目及专项设计规范另有规定外均可按三级负荷要求供电。

最新各类负荷分级明细表（含人防负荷分级）表7-1 负荷分级表注：我国的用电负荷只有一、二、三共三个负荷等级。

表格中“一级（特）”表示一级负荷中的特别重要负荷，它也属于一级负荷，不能将其与一、二、三级负荷并列为第四种负荷级别。

关于负荷分级需要注意以下几点：（1）用电单位的负荷级别取决于该单位内最高级别用电设备的负荷等级。

（2）表中所列序号1～3分别为一类高层建筑、二类高层建筑和非高层建筑的通用性负荷等级划分，其它则为专项性负荷等级划分。

（3）电气工程师应首先根据建筑专业提供的设计资料并会同建筑专业共同确认一项建筑工程的建筑类别和等级，然后对照负荷等级划分表确定电能用户（用电单位）及用电设备的负荷等级，当某种用电负荷在通用性与专项性负荷等级表的负荷级别相矛盾时，应按等级较高者划分执行。

（4）当主体建筑内有特别重要的一级负荷（即所谓的特别重要负荷）时，与特别重要负荷相关的空调负荷应划为一级负荷。

（5）当主体建筑内有一级负荷时，与一级负荷有关的主要通道照明应为一级负荷。

二级负荷用电单位同理类推。

（6）重要电讯机房的电源为一级负荷，其交流电源的负荷级别应与该用电单位的最高等级的电力负荷相同。

（7）主体建筑内有大量一级负荷设备时，其附属的锅炉房、冷冻站、空调机房的电力和照明应为二级负荷。

（8）民用建筑中消防用电的负荷等级，应符合国家现行的《供配电系统设计规范》、《高层民用建筑设计防火规范》、《建筑设计防火规范》等相关规范的规定。

一类和二类高层建筑的消防用电应分别按一级和二级负荷要求供电，非高层民用建筑的消防用电除表7-1所列项目及专项设计规范另有规定外均可按三级负荷要求供电。

（9）表7-1中列为一级负荷的电子计算机及其系统机房和已记录的媒体存放间的应急照明应为一级负荷。

（10）非高层住宅（包括底部设置商业服务用房的非高层住宅）的电梯电力应为三级负荷。

精心整理最新各类负荷分级明细表（含人防负荷分级）表7-1负荷分级表序号 用电单位 用电设备或场合名称 负荷级别1 一类高层建筑①消防用电：消防控制室、消防泵、防排烟设施、消防电梯及其排水泵、火灾应急照明及疏散指示标志、电动防火卷帘等一级 ②走道照明、值班照明、警卫照明、航空障碍标志灯 ③主要业务用计算机系统电源、安防系统电源、电子) ))7 电力调度中心交通指挥中心国家及省级的 ) 其他用电负荷的负荷等级套用序号1、2、3、8的负荷分级表 8办公建筑 国家级政府办公建筑主要办公室、会议室、总值班室、档案室及主要通道照明、消防用电、客梯、生活泵等负荷 一级 其他办公建筑 一类办公建筑、一类高层办公建筑 包括客梯、主要办公室、会议室、总值班一级二类办公建筑、二类高层办公建筑高度≤50m的省、部级行政办公楼室、档案室及主要通道照明及消防用电负荷、生活泵等二级三类办公建筑三级除一、二级负荷以外的用电设备及部位三级序号用电单位用电设备或场合名称负荷级别经营及设备管理计算机系统的电源一级(特) 电子计算机、电话、电声及录像设备电源、新闻)明；重要手术室空调电子显微镜、X光机电源、高级病房、肢体伤残康复病房照明、一般手术室空调二级12科研院所高等院校重要实验室电源:生物制品、培养剂用电等一级高层教学楼客梯、主要通道照明二级13 民用机场航空管制,导航,通信,气象,助航灯光系统设施和台站；边防、海关的安全检查设备；航班预报设备；三级以上油库,为飞机及旅客服务的办公用房一级(特)候机楼、外航驻机场办事处、机场宾馆及旅客过夜用房、站坪照明、站坪机务用电一级除一级负荷和特别重要负荷外的其他用电二级14铁路客运站（火车站）最高聚集人数≥4000人的旅客车站和国境站包括旅客站房、站台、天桥及地道等的用电负荷一级最高聚集人数<4000人的大型站和中型站用电二级小型站的用电负荷三级15 港口客运站通信、导航设施用电负荷一级港口重要作业区，一、二级站的用电负荷二级16 汽车客运站一、二级站用电负荷二级四级站用电负荷三级)))台和电视转播、新闻摄影及应急照明等用电特、甲级体育场馆、游泳馆非比赛使用的电气设备二级乙级及以**育建筑的用电设备22省,地,市气象台主要业务用计算机系统电源一级(特) 气象雷达、电报及传真收发设备、卫星云图接收机及语言广播电源、气象绘图及预报照明一级23电视台广播电台计算机系统电源一级(特) 直播的语音播音室、电视演播厅、控制室、录像室、中心机房、微波机房及其发射机房的用电一级洗印室、电视电影室、审听室,主客梯,楼梯照明二级24汽车库、修车库、停车场Ⅰ类汽车库,机械停车设备及采用升降梯作车辆疏散出口的升降梯含消防用电一级Ⅱ、Ⅲ类汽车库和Ⅰ类修车库用电（含消防用电）二级25汽车加油加气站加油加气站的供电负荷等级可以是二级或三级，但消防水泵及事故应急照明用电应为二级负荷26银行金融中心重要计算机系统和防盗报警系统一级(特) 大型银行营业厅及门厅照明,一般银行的防盗照明一级程除一、二级外的其它负荷的设备三级救护站防空专业队工程一等人员掩蔽所基本通信设备、应急通信设备一级柴油电站配套的附属设备的自用电应急照明重要的风机、水泵二级三种通风方式装置系统洗消用的电加热淋浴器完成防空专业队任务所必须的用电设备电动防护密闭门,电动密闭门；电动密闭阀门正常照明除一、二级外的其它负荷的设备三级二等人员掩蔽所生产车间食品站区域电站基本通信设备、音响警报接收设备、应急通信设备一级柴油电站配套的附属设备的自用电应急照明重要的风机、水泵二级三种通风方式装置系统正常照明洗消用的电加热淋浴器（1（2）（3当某（4）当主体建筑内有特别重要的一级负荷（即所谓的特别重要负荷）时，与特别重要负荷相关的空调负荷应划为一级负荷。
