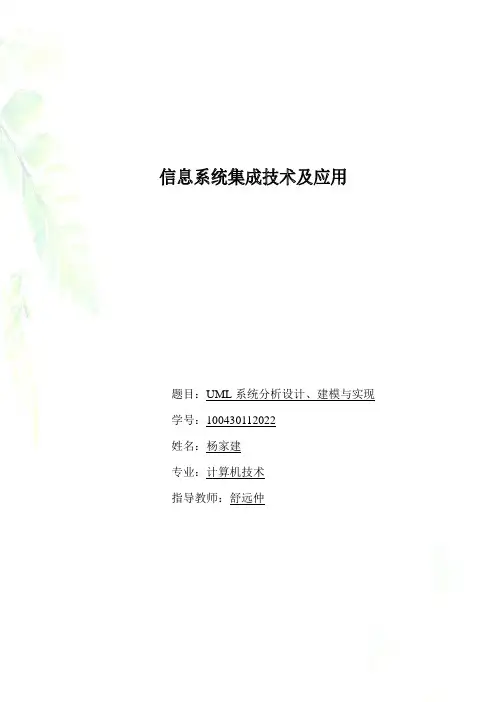

信息系统集成技术及应用题目：UML系统分析设计、建模与实现学号：100430112022姓名：杨家建专业：计算机技术指导教师：舒远仲UM L系统分析设计与建模以简单的学生选课系统进行详细的系统分析与建模。

（一）系统用例图1•首先根据需求分析可知：管理员维护课程信息，对其进行添加、修改、删除等。

学生可以在线查询课程信息，并进行选课，也可以在规定时间内更改选修 的课程。

我们发现系统中的参与者有：管理员和学生，然后从参与者的角度就可 以发现系统的用例，并绘制出系统的用例图，如图 1所示：图1学生选课系统用例图2.对部分用例进行描述：“添加课程”用例1） 用例名：添加课程2） 执行者：管理员3） 目的：管理员通过系统界面进入，添加所要开设的课程，确认无误后将其信息保 存到数据库中，以供学生选择。

4）过程描述:5） 管理员选择进入管理界面，用例开设修改课程停开课程A —管理员vvinclude>><<include>>添加课程vvinclude>><<extend>>删除课程查询课程信息6）系统提示输入管理密码7）管理员输入密码8）系统验证密码9）A1:密码错误10）进入管理界面，系统显示目前所建立的全部课程信息11）管理员选择添加课程12）系统提示输入新课程信息13）管理员输入信息14）系统验证是否和已有的课程冲突15）A2 :有冲突16）10 ）系统添加新课程，提示课程添加成功17）11 ）系统重新进入管理界面，显示所有课程18 ）12 ）用例结束19 ）异常事件流处理：20 ）A1 :密码错误：1）系统提示再次输入。

2）用户确认后进入第5）步。

21 ）A2 :有冲突：1）系统提示冲突，显示冲突的课程信息。

2）用户重新输入,验证无误后进入第10 ）步。

选课”用例1）用例名：选课2）执行者：学生3）目的：学生进入选课系统界面，浏览的课程，最后选择一门自己喜欢的课程并提交。

数学与计算机学院课程设计课程名称: UML与软件建模课程代码: 6014779题目: 选课系统年级/专业/班:学生姓名: 学号:课程设计成绩：指导教师签名：年月日前景与范围文档一、业务需求1.背景、业务机会和客户需求解决学校对学生选课进行处理时时，对各种数据的需求，并且能够学校方面对学生的管理。

主要解决学生信息查询困难等问题。

确定学生信息管理系统功能需求，数据需求及软、硬件需求。

确定学生选课信息管理系统所能实现的功能，本系统中主要是通过数据库对其进行操作。

本系统目标是实现选课系统所需的各种基本功能，包括学生选课、退课功能和教师查看选修课程以及管理员添加学生、维护学生信息、添加教师、维护教师信息、维护选修课程等功能。

2.业务目标（Business Objective, BO）和成功标准（Success Criteria，SC）通过对业务概况的了解和整理（业务目标既可以由客户提出也可以由开发方整理得出）得出该系统的业务目标如下：1.为顾客提供业务办理自动化服务，提高办事效率，方便客户，为客户提供更好的服务。

2.规范商店的内部管理，提高工作效率和管理效能。

3.能有效的管理书店书籍，查询书籍信息并监控提供租赁书籍的质量状况4.规范财务管理，租赁和销售人员的收费要有监控，减少人为差错。

5.建立供应商自动管理机制，对产品目录进行自动比较和筛选。

3.业务风险（RIsk）RI-1：对信息科技的抵触。

RI-2：使用该系统的人员太少，减少了对系统开发和变更的投资回报。

RI-3：本系统使用者可能认为此种管理方式不习惯于古老管理方式，从而减少他们对这一系统的使用。

二、解决方案的前景11.前景陈述对管理人员来说，此系统是一个B/S模式，此系统并与传统方式比较，此系统有着高度的方便性，可查询性，与可修改性。

也可以方便浏览者查询自己想要的信息。

2.主要特性（FEature）学生选课系统主要满足来自三方面的需求，这三个方面分别是学生用户、教师用户和管理员用户，也即是三类用户角色。

案例2：网上选课系统一、需求建模（一）需求捕获1、识别参与者：管理员、学生和数据库Delete Course图1：用例图5、编写用例描述在需求建模的初期，只需对重要的用例和对体系结构有影响的用例进行详细的编写用例描述。

用例编号：UC01用例名称：添加课程（AddCourse）：主要参与者：管理员前置条件：管理员进入管理界面后置条件：管理员重新进入管理界面基本事件流：1 管理员选择进入登录界面，用例开始2 系统提示输入管理员密码3 管理员输入密码4 系统验证密码A1：密码错误5 进入管理界面，系统显示目前所建立的全部课程信息。

6 管理员选择添加课程7 系统提示输入新课程信息8 管理员输入信息9 系统验证是否和已有课程冲突A2：有冲突10 系统添加新课程，提示课程添加成功11 系统重新进入管理主界面，显示所有课程12 用例结束其他事件流A1：密码错误1 系统提示再次输入2 用户确认3 三次错误，拒绝再次访问4 否则进入添加课程事件流第5步A2：有冲突1 系统提示有冲突，显示冲突课程信息2 用户重新输入3 继续验证直到无冲突4 进入添加课程事件流第10步“删除课程”用例描述和“修改课程”用例描述与此类似。

用例编号：UC04用例名称：选课（SelectCourse）主要参与者：学生前置条件：学生进入选课界面后置条件：系统提示选课成功基本事件流：1 学生进入选课登录界面，用例开始。

2 系统提示输入学号和密码。

3 学生输入学号和密码。

4 系统验证A1：验证失败5 进入选课主界面6 学生点击选课7 系统显示所有课程信息 8 学生选择课程9 系统验证课程是否可选 A2：不可选10 系统提示课程选择成功，提示学生交费。

11 用例结束 错误流：A1：验证失败1 系统提示验证失败，提示重新进入。

2 三次失败，拒绝访问。

3 成功，转选课事件流5步。

A2：课程不可选1 系统提示课程不可选及原因。

2 学生重新选课3 重新验证直至成功。

学生选课管理信息系统的设计与实现说明：本文档详细展示了“学生选课管理信息系统”的UML建模过程，供大家对自己的系统进行建模时参考。
