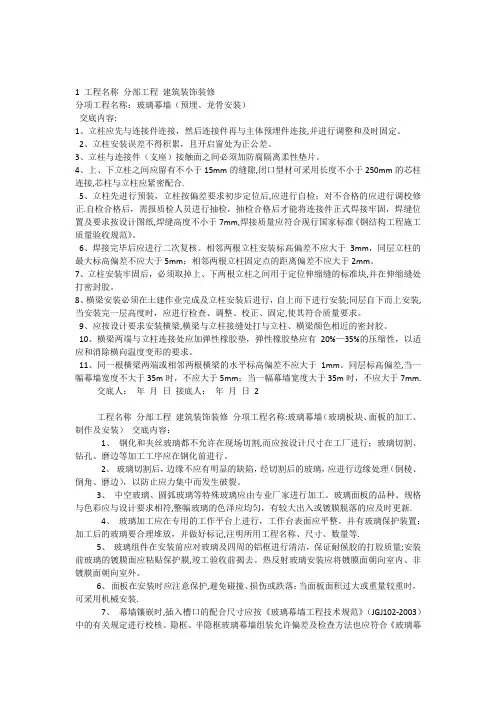

1 工程名称分部工程建筑装饰装修分项工程名称:玻璃幕墙(预埋、龙骨安装)交底内容:1、立柱应先与连接件连接,然后连接件再与主体预埋件连接,并进行调整和及时固定。
2、立柱安装误差不得积累,且开启窗处为正公差。
3、立柱与连接件(支座)接触面之间必须加防腐隔离柔性垫片。
4、上、下立柱之间应留有不小于15mm的缝隙,闭口型材可采用长度不小于250mm的芯柱连接,芯柱与立柱应紧密配合.5、立柱先进行预装,立柱按偏差要求初步定位后,应进行自检;对不合格的应进行调校修正.自检合格后,需报质检人员进行抽检,抽检合格后才能将连接件正式焊接牢固,焊缝位置及要求按设计图纸,焊缝高度不小于7mm,焊接质量应符合现行国家标准《钢结构工程施工质量验收规范》。
6、焊接完毕后应进行二次复核。
相邻两根立柱安装标高偏差不应大于3mm,同层立柱的最大标高偏差不应大于5mm;相邻两根立柱固定点的距离偏差不应大于2mm。
7、立柱安装牢固后,必须取掉上、下两根立柱之间用于定位伸缩缝的标准块,并在伸缩缝处打密封胶。
8、横梁安装必须在土建作业完成及立柱安装后进行,自上而下进行安装;同层自下而上安装,当安装完一层高度时,应进行检查、调整、校正、固定,使其符合质量要求。
9、应按设计要求安装横梁,横梁与立柱接缝处打与立柱、横梁颜色相近的密封胶。
10、横梁两端与立柱连接处应加弹性橡胶垫,弹性橡胶垫应有20%—35%的压缩性,以适应和消除横向温度变形的要求。
11、同一根横梁两端或相邻两根横梁的水平标高偏差不应大于1mm。
同层标高偏差,当一幅幕墙宽度不大于35m时,不应大于5mm;当一幅幕墙宽度大于35m时,不应大于7mm.交底人:年月日接底人:年月日2工程名称分部工程建筑装饰装修分项工程名称:玻璃幕墙(玻璃板块、面板的加工、制作及安装)交底内容:1、钢化和夹丝玻璃都不允许在现场切割,而应按设计尺寸在工厂进行;玻璃切割、钻孔、磨边等加工工序应在钢化前进行。

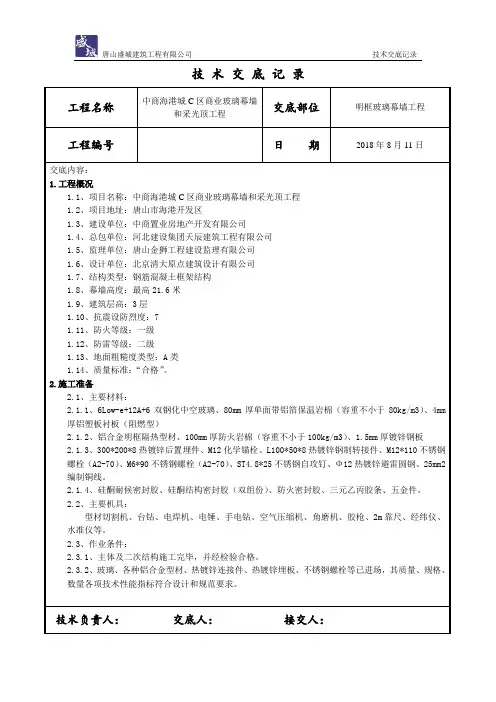

工程名称中商海港城C区商业玻璃幕墙交底部位明框玻璃幕墙工程和采光顶工程工程编号日期2018年8月11日交底内容:1.工程概况1.1、项目名称:中商海港城C区商业玻璃幕墙和采光顶工程1.2、项目地址:唐山市海港开发区1.3、建设单位:中商置业房地产开发有限公司1.4、总包单位:河北建设集团天辰建筑工程有限公司1.5、监理单位:唐山金狮工程建设监理有限公司1.6、设计单位:北京清大原点建筑设计有限公司1.7、结构类型:钢筋混凝土框架结构1.8、幕墙高度:最高21.6米1.9、建筑层高:3层1.10、抗震设防烈度:71.11、防火等级:一级1.12、防雷等级:二级1.13、地面粗糙度类型:A类1.14、质量标准:“合格”。
2.施工准备2.1、主要材料:2.1.1、6Low-e+12A+6双钢化中空玻璃、80mm厚单面带铝箔保温岩棉(容重不小于80kg/m3)、4mm厚铝塑板衬板(阻燃型)2.1.2、铝合金明框隔热型材、100mm厚防火岩棉(容重不小于100kg/m3)、1.5mm厚镀锌钢板2.1.3、300*200*8热镀锌后置埋件、M12化学锚栓、L100*50*8热镀锌钢制转接件、M12*110不锈钢螺栓(A2-70)、M6*90不锈钢螺栓(A2-70)、ST4.8*25不锈钢自攻钉、Ф12热镀锌避雷圆钢、25mm2 编制铜线。
2.1.4、硅酮耐候密封胶、硅酮结构密封胶(双组份)、防火密封胶、三元乙丙胶条、五金件。
2.2、主要机具:型材切割机、台钻、电焊机、电锤、手电钻、空气压缩机、角磨机、胶枪、2m靠尺、经纬仪、水准仪等。
2.3、作业条件:2.3.1、主体及二次结构施工完毕,并经检验合格。
2.3.2、玻璃、各种铝合金型材、热镀锌连接件、热镀锌埋板、不锈钢螺栓等已进场,其质量、规格、数量各项技术性能指标符合设计和规范要求。
技术负责人:交底人:接交人:工程名称中商海港城C区商业玻璃幕墙交底部位明框玻璃幕墙工程和采光顶工程工程编号日期2018年8月11日2.3.3、幕墙位置和标高基准控制点、线已测设完毕,并验收合格。

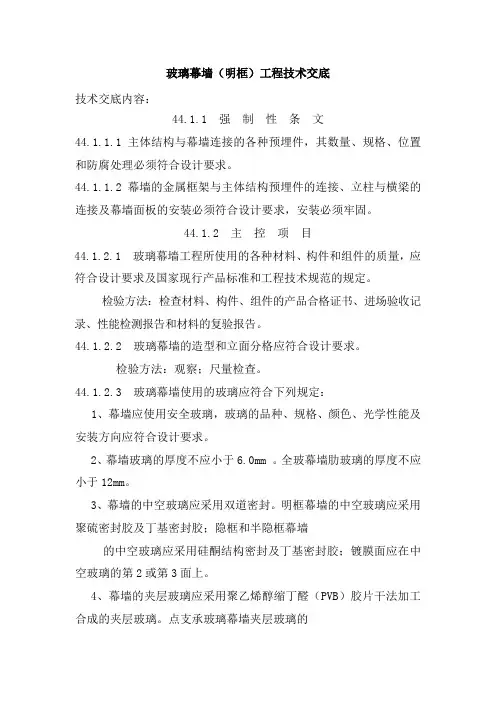

玻璃幕墙(明框)工程技术交底技术交底内容:44.1.1 强制性条文44.1.1.1 主体结构与幕墙连接的各种预埋件,其数量、规格、位置和防腐处理必须符合设计要求。
44.1.1.2 幕墙的金属框架与主体结构预埋件的连接、立柱与横梁的连接及幕墙面板的安装必须符合设计要求,安装必须牢固。
44.1.2 主控项目44.1.2.1 玻璃幕墙工程所使用的各种材料、构件和组件的质量,应符合设计要求及国家现行产品标准和工程技术规范的规定。
检验方法:检查材料、构件、组件的产品合格证书、进场验收记录、性能检测报告和材料的复验报告。
44.1.2.2 玻璃幕墙的造型和立面分格应符合设计要求。
检验方法:观察;尺量检查。
44.1.2.3 玻璃幕墙使用的玻璃应符合下列规定:1、幕墙应使用安全玻璃,玻璃的品种、规格、颜色、光学性能及安装方向应符合设计要求。
2、幕墙玻璃的厚度不应小于6.0mm 。
全玻幕墙肋玻璃的厚度不应小于12mm。
3、幕墙的中空玻璃应采用双道密封。
明框幕墙的中空玻璃应采用聚硫密封胶及丁基密封胶;隐框和半隐框幕墙的中空玻璃应采用硅酮结构密封及丁基密封胶;镀膜面应在中空玻璃的第2或第3面上。
4、幕墙的夹层玻璃应采用聚乙烯醇缩丁醛(PVB)胶片干法加工合成的夹层玻璃。
点支承玻璃幕墙夹层玻璃的夹层胶片(PVB)厚度不应小于0.76mm。
5、钢化玻璃表面不得有损伤;8.0mm以下的钢化玻璃应进行引爆处理。
6、所有幕墙玻璃均应进行边缘处理。
检验方法:观察;尺量检查;检查施工记录。
44.1.2.4 玻璃幕墙与主体结构连接的各种预埋件、连接件、紧固件必须安装牢固,其数量、规格、位置、连接方法和防腐处理应符合设计要求。
检验方法:观察;检查隐蔽工程验收记录和施工记录。
44.1.2.5 各种连接件、紧固件的螺栓应有防松动措施;焊接连接应符合设计要求和焊接规范的规定。
检验方法:观察;检查隐蔽工程验收记录和施工记录。
44.1.2.6 明框玻璃幕墙的玻璃安装应符合下列规定:1、玻璃槽口与玻璃的配合尺寸应符合设计要求和技术标准的规定。
(完整版)玻璃幕墙技术交底玻璃幕墙技术交底1. 背景介绍玻璃幕墙是一种现代建筑外墙装饰材料,由铝型材和玻璃组成,广泛应用于高层建筑中。
本文档旨在对玻璃幕墙的技术进行交底,以确保施工质量和安全。
2. 玻璃幕墙的种类玻璃幕墙可以分为以下几种类型:- 幕墙干挂玻璃幕墙- 幕墙鳞片玻璃幕墙- 幕墙点支玻璃幕墙- 幕墙蜂窝玻璃幕墙3. 玻璃幕墙的构成玻璃幕墙主要由以下几个部分组成:- 玻璃板:选择透明、半透明或有特殊处理的玻璃板。
- 铝型材:用于固定和支撑玻璃板。
- 幕墙结构:包括立柱、横梁等构件,用于支撑和连接玻璃板和铝型材。
- 导水系统:用于排水和防水,确保幕墙的密封性。
- 隔热层:用于隔热和保温,提高建筑的能效。
4. 施工要点在施工玻璃幕墙时,需要注意以下几个要点:- 玻璃板的安装:确保玻璃板的平整度和垂直度,避免破损和倾斜。
- 玻璃板的固定:使用适当的固定件和密封胶进行固定,保证幕墙的牢固性和密封性。
- 铝型材的安装:按照设计要求进行铝型材的安装,确保连接的牢固性和稳定性。
- 导水系统的设计和安装:确保导水系统能够有效排水,防止渗漏和积水。
- 施工作业安全:注意施工人员的安全,使用个人防护装备,遵守相关的安全操作规程。
5. 施工质量验收玻璃幕墙施工完成后,需要进行质量验收,包括以下几个方面:- 幕墙的垂直度和平整度是否满足要求。
- 玻璃板的完好性和清洁度。
- 导水系统的排水效果和防水性能。
- 幕墙的牢固性和稳定性。
- 施工遗留问题的整改情况。
6. 安全注意事项在玻璃幕墙的施工和使用过程中,需要注意以下安全事项:- 高空作业时要使用合适的安全防护措施。
- 定期检查玻璃幕墙的牢固性和密封性,及时进行维修和更换。
- 避免在玻璃幕墙上进行不安全的活动,如攀爬或悬挂重物。
以上是对玻璃幕墙技术交底的简要介绍,希望能对施工人员提供指导,确保玻璃幕墙的质量和安全。

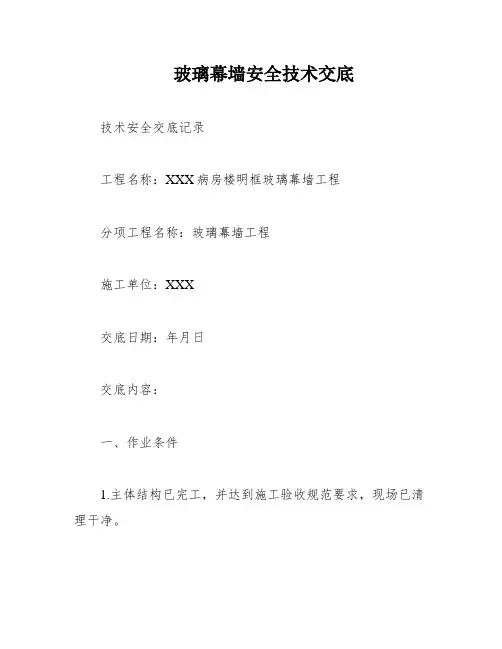

玻璃幕墙安全技术交底技术安全交底记录工程名称:XXX病房楼明框玻璃幕墙工程分项工程名称:玻璃幕墙工程施工单位:XXX交底日期:年月日交底内容:一、作业条件1.主体结构已完工,并达到施工验收规范要求,现场已清理干净。
2.分项工程可能对幕墙施工环境造成严重污染的,应在幕墙施工前进行。
3.应有土建移交的控制线和基准线。
4.吊篮等操作平台已就位。
5.幕墙的构件和附件的材料品种、规格、色泽和性能应符合设计要求。
二、施工准备1.根据图纸及工程情况,编制详细的材料订货供应计划单。
2.对所用机具进行检测,确保其性能良好。
3.对技术工人进行技术培训、交底。
4.熟悉图纸,准备有关图集、质量验收标准和内业资料所用的表格。
三、施工工艺工艺流程:1.测量放线:复查土建方移交的基准线,根据测量结果确定基准线。
分割轴线的测量应与主体结构测量相配合,测量放线时应考虑好与其他装饰面的接口。
定期对玻璃幕墙的安装定位进行校核。
测量放线时应在风力不大于4级时进行。
2.锚板安装3.铝合金龙骨安装4.角码焊接5.防雷安装6.防火隔离层安装7.玻璃板块制作及安装8.嵌缝9.淋水试验10.清理操作工艺:1.建筑物外轮廓测量:根据土建标高基准线复测楼层每一层标高,据此线找出幕墙立柱与建筑轴线的关系,复测土建轴线测量立柱轴线,并作好记录。
整理以上测量结果,确定幕墙立柱分隔的调整处理方案。
2.幕墙立柱外平面定位:根据设计图纸和土建结构误差确定幕墙立柱外平面轴线距建筑物外平面轴线的距离,在墙面顶部合适位置用钢丝定出幕墙立柱外平面轴线。
3.幕墙立柱轴线定位:幕墙前后位置确定后,结合建筑物外轮廓测量结果,用钢丝定出每条立柱的左右位置。
每一定位轴线间的误差在本定位轴线间消化,误差在每个分格间分摊小于2mm。
项目技术负责人:交底人:接受人:本文介绍了玻璃幕墙工程的施工流程和注意事项。
首先,需要确定每层立柱顶标高与楼层标高的关系,并沿楼板外沿弹出墨线定出立柱顶标高线。

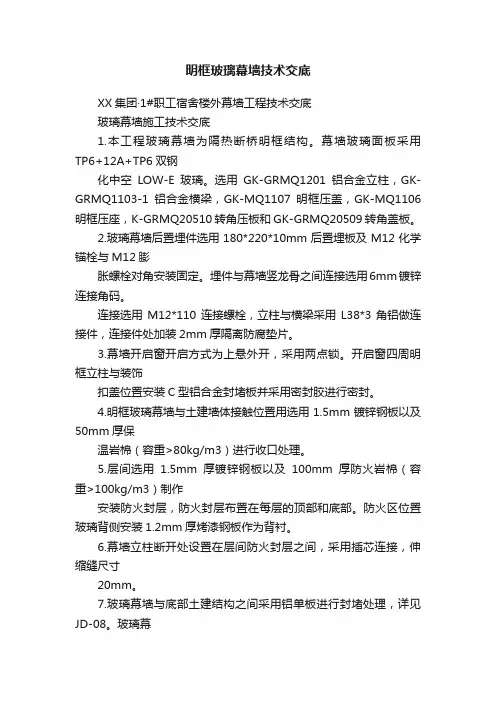

明框玻璃幕墙技术交底XX集团·1#职工宿舍楼外幕墙工程技术交底玻璃幕墙施工技术交底1.本工程玻璃幕墙为隔热断桥明框结构。
幕墙玻璃面板采用TP6+12A+TP6双钢化中空LOW-E玻璃。
选用GK-GRMQ1201铝合金立柱,GK-GRMQ1103-1铝合金横梁,GK-MQ1107明框压盖,GK-MQ1106明框压座,K-GRMQ20510转角压板和GK-GRMQ20509转角盖板。
2.玻璃幕墙后置埋件选用180*220*10mm后置埋板及M12化学锚栓与M12膨胀螺栓对角安装固定。
埋件与幕墙竖龙骨之间连接选用6mm镀锌连接角码。
连接选用M12*110连接螺栓,立柱与横梁采用L38*3角铝做连接件,连接件处加装2mm厚隔离防腐垫片。
3.幕墙开启窗开启方式为上悬外开,采用两点锁。
开启窗四周明框立柱与装饰扣盖位置安装C型铝合金封堵板并采用密封胶进行密封。
4.明框玻璃幕墙与土建墙体接触位置用选用1.5mm镀锌钢板以及50mm厚保温岩棉(容重>80kg/m3)进行收口处理。
5.层间选用1.5mm厚镀锌钢板以及100mm厚防火岩棉(容重>100kg/m3)制作安装防火封层,防火封层布置在每层的顶部和底部。
防火区位置玻璃背侧安装1.2mm厚烤漆钢板作为背衬。
6.幕墙立柱断开处设置在层间防火封层之间,采用插芯连接,伸缩缝尺寸20mm。
7.玻璃幕墙与底部土建结构之间采用铝单板进行封堵处理,详见JD-08。
玻璃幕墙与顶部女儿墙之间收口采用铝单板进行压顶处理,详见JD-05。
8.2轴~19轴立面玻璃幕墙MQ1面板完成面距B轴进出尺寸为350mm。
F轴~B轴立面玻璃幕墙MQ2面板完成面距2轴进出尺寸为350mm。
B 轴~F轴立面玻璃幕墙MQ2面板完成面距19轴进出尺寸为350mm。
9轴~11轴立面玻璃幕墙MQ3面板完成面距B轴进出尺寸为350mm。
2轴~19轴立面玻璃幕墙面板完成面距B轴进出尺寸为350mm。

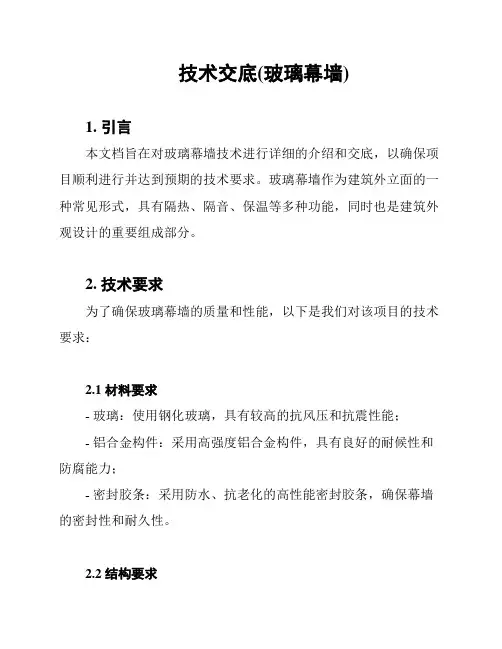

技术交底(玻璃幕墙)1. 引言本文档旨在对玻璃幕墙技术进行详细的介绍和交底,以确保项目顺利进行并达到预期的技术要求。
玻璃幕墙作为建筑外立面的一种常见形式,具有隔热、隔音、保温等多种功能,同时也是建筑外观设计的重要组成部分。
2. 技术要求为了确保玻璃幕墙的质量和性能,以下是我们对该项目的技术要求:2.1 材料要求- 玻璃:使用钢化玻璃,具有较高的抗风压和抗震性能;- 铝合金构件:采用高强度铝合金构件,具有良好的耐候性和防腐能力;- 密封胶条:采用防水、抗老化的高性能密封胶条,确保幕墙的密封性和耐久性。
2.2 结构要求- 玻璃幕墙的结构应符合相关的国家标准和规范,确保其抗风压性能和抗震能力;- 幕墙的构造应合理设计,确保各构件之间的连接牢固可靠,并能够承受正常使用和较大荷载;- 幕墙应具备良好的防水、防潮和防风功能,确保建筑内部干燥、舒适。
2.3 施工要求- 施工过程中应保证施工人员按照设计方案进行施工,确保每个环节的质量和技术要求;- 施工过程中要进行严格的质量检查和测试,确保玻璃幕墙的安全性和耐久性;- 施工完成后应及时进行检验和维护,确保整个幕墙项目符合设计要求并能够长期正常使用。
3. 安全注意事项在玻璃幕墙的设计、施工和使用过程中,需要注意以下安全事项:- 施工人员应严格遵守施工规范和操作规程,确保施工过程中的安全;- 施工现场要进行周边防护,确保人员和物品的安全;- 使用期间要定期检查幕墙的安全状态,及时处理存在的问题,以避免意外事故发生。
4. 结束语本文档对玻璃幕墙的技术要求进行了详细的阐述,旨在确保项目的顺利进行和最终的质量达标。
在项目实施过程中,请严格按照本文档的要求进行操作,确保施工质量和安全。
如有任何问题或需要进一步咨询,请随时与我们联系。
玻璃幕墙 - 技术交底本文档旨在向相关人员交底玻璃幕墙相关技术信息,以确保项目的顺利进行。
以下为技术交底的要点:1.玻璃材料使用高质量的玻璃材料对于构建稳固的幕墙至关重要。
我们建议选择以下类型的玻璃材料:- 钢化玻璃:具有较强的抗冲击和耐热性能。
- 夹层玻璃:采用两层或多层玻璃之间的夹层,能够提供更好的隔音和隔热性能。
- 防爆玻璃:在极端情况下能够承受爆炸冲击,提供额外的安全性。
2.玻璃安装正确的玻璃安装是确保幕墙结构稳固的重要一环。
在进行玻璃安装时,请注意以下事项:- 玻璃和幕墙结构之间应留有适当的伸缩缝,以允许玻璃的自由膨胀和收缩。
- 使用合适的密封材料和胶水,以确保玻璃与幕墙结构之间的密封性能。
- 安装玻璃时应按照相关规范和要求进行,确保每块玻璃牢固且垂直。
3.幕墙结构幕墙的结构设计和安装应符合以下标准:- 幕墙结构应具有足够的强度和刚度,以承受风压和其他外力。
- 安装幕墙时应确保结构的垂直度和水平度,以保证整个系统的平整和稳定。
- 应采用合适的连接件和固定件,以确保各个构件之间的连接稳固可靠。
4.防水防漏为了保证玻璃幕墙的防水和防漏性能,需要注意以下事项:- 幕墙结构应具备完整的排水系统,确保雨水能够顺利排出。
- 幕墙构件之间的连接应使用适当的密封材料和技术,以防止水的渗透。
以上是玻璃幕墙技术交底的要点。
请确保相关人员了解和遵守这些技术要求,以确保项目的顺利进行和质量的保证。
注意:以上内容仅供参考,请在实际项目中根据具体情况进行调整和补充。
一、交底目的为确保明框玻璃幕墙施工过程中的安全,预防事故发生,提高施工人员的安全意识,特进行安全技术交底。
二、适用范围本交底适用于所有参与明框玻璃幕墙施工的作业人员。
三、施工前的准备工作1. 人员培训:所有施工人员必须经过专业安全技术培训,并取得合格证书后方可上岗作业。
2. 施工图纸:熟悉施工图纸,了解工程的结构、材料、施工工艺及质量要求。
3. 安全措施:明确施工过程中的安全措施,包括防护设施、安全操作规程等。
四、施工过程中的安全注意事项1. 现场安全:- 进入施工现场必须遵守安全操作规程和安全生产纪律。
- 严禁酒后作业、吸烟、追逐打闹。
- 穿着符合规定的劳保服装,如安全帽、工作服、防护手套等。
2. 高处作业:- 登高作业时必须系合格的安全带,系挂牢固,高挂低用。
- 穿防滑鞋,工具应放在工具袋内,不得随身携带。
- 高处作业时,下方应设防护网或隔离带,防止坠落物伤人。
3. 玻璃安装:- 玻璃应按规格堆放在特种架子或垫子上,不得有变形或刮痕。
- 安装玻璃前,应将玻璃擦拭干净,以免发生漏气现象。
- 玻璃搬运过程中,应采取防滑、防裂措施。
4. 电动工具使用:- 电动工具及电气设备应符合国家现行标准。
- 使用前应检查电源电线、电动机绝缘是否良好,无漏电现象。
- 严格执行用电安全操作规程。
5. 焊接作业:- 焊接作业前必须清除下方可燃物,设接火斗,设危险区域警戒和标志。
- 配备专人带灭火器监护,防止火灾发生。
6. 遇恶劣天气:- 遇有大雨、大雾或五级及其以上阵风时,必须立即停止作业。
- 施工人员校核测量应在风力不大于4级情况下进行。
五、交底责任1. 项目负责人:负责组织安全技术交底,确保施工人员了解并遵守安全操作规程。
2. 安全员:负责监督施工过程中的安全措施落实,及时发现并消除安全隐患。
3. 施工人员:认真学习安全技术交底内容,严格遵守安全操作规程,确保自身和他人的安全。
六、注意事项1. 施工过程中,如发现安全隐患,应立即停止作业,并报告项目负责人和安全员。
玻璃幕墙工程安全技术交底玻璃幕墙作为现代建筑的一种常见外立面形式,因其美观、采光好等优点而被广泛应用。
然而,在玻璃幕墙的施工过程中,安全问题至关重要。
为了确保施工人员的生命安全和工程的顺利进行,特进行以下安全技术交底。
一、施工前的准备工作1、技术准备施工前,施工人员应熟悉施工图纸和相关技术规范,了解玻璃幕墙的结构特点和施工要求。
同时,要进行技术交底,确保每个施工人员都清楚施工流程和质量标准。
2、材料准备对玻璃、铝合金型材、密封胶等材料进行严格的质量检验,确保其符合设计要求和相关标准。
不合格的材料严禁使用。
3、现场准备清理施工现场,确保施工场地平整、畅通,无障碍物。
设置必要的安全警示标志,如“小心高空坠物”“禁止通行”等。
4、人员准备施工人员应经过专业培训,具备相应的施工技能和安全意识。
特殊工种(如架子工、电工、焊工等)应持证上岗。
二、施工过程中的安全注意事项1、高处作业安全(1)从事高处作业的人员必须系好安全带,安全带应高挂低用,系挂点应牢固可靠。
(2)在高处作业时,应使用工具袋,防止工具、材料等物品掉落伤人。
(3)严禁在高处作业时嬉戏、打闹或酒后作业。
(4)遇到恶劣天气(如六级以上大风、雷雨、大雾等),应停止高处作业。
2、脚手架与吊篮使用安全(1)使用脚手架前,必须对其进行检查,确保脚手架的稳定性和安全性。
(2)脚手架上的脚手板应铺满、铺平,不得有探头板。
(3)使用吊篮作业时,吊篮应经过检测合格,操作人员应系好安全带,并严格按照操作规程进行操作。
(4)严禁超载使用吊篮,严禁在吊篮内使用梯子、凳子等垫高作业。
3、玻璃安装安全(1)玻璃在搬运过程中,应轻拿轻放,避免碰撞和损坏。
(2)安装玻璃时,应使用专用工具,严禁徒手操作。
(3)在高处安装玻璃时,下方应设置警戒区域,并有专人监护,防止玻璃掉落伤人。
4、焊接与切割作业安全(1)焊工必须持证上岗,作业时应穿戴好防护用品(如手套、护目镜等)。
(2)焊接与切割作业现场应配备灭火器材,清理周围的易燃、易爆物品。
XX集团·1#职工宿舍楼外幕墙工程技术交底
玻璃幕墙施工技术交底
1.本工程玻璃幕墙为隔热断桥明框结构。
幕墙玻璃面板采用TP6+12A+TP6双钢
化中空LOW-E玻璃。
选用GK-GRMQ1201铝合金立柱,GK-GRMQ1103-1铝合金横梁,GK-MQ1107明框压盖,GK-MQ1106明框压座,K-GRMQ20510转角压板和GK-GRMQ20509转角盖板。
2.玻璃幕墙后置埋件选用180*220*10mm后置埋板及M12化学锚栓与M12膨
胀螺栓对角安装固定。
埋件与幕墙竖龙骨之间连接选用6mm镀锌连接角码。
连接选用M12*110连接螺栓,立柱与横梁采用L38*3角铝做连接件,连接件处加装2mm厚隔离防腐垫片。
3.幕墙开启窗开启方式为上悬外开,采用两点锁。
开启窗四周明框立柱与装饰
扣盖位置安装C型铝合金封堵板并采用密封胶进行密封。
4.明框玻璃幕墙与土建墙体接触位置用选用1.5mm镀锌钢板以及50mm厚保
温岩棉(容重>80kg/m3)进行收口处理。
5.层间选用1.5mm厚镀锌钢板以及100mm厚防火岩棉(容重>100kg/m3)制作
安装防火封层,防火封层布置在每层的顶部和底部。
防火区位置玻璃背侧安装1.2mm厚烤漆钢板作为背衬。
6.幕墙立柱断开处设置在层间防火封层之间,采用插芯连接,伸缩缝尺寸
20mm。
7.玻璃幕墙与底部土建结构之间采用铝单板进行封堵处理,详见JD-08。
玻璃幕
墙与顶部女儿墙之间收口采用铝单板进行压顶处理,详见JD-05。
8.2轴~19轴立面玻璃幕墙MQ1面板完成面距B轴进出尺寸为350mm。
F轴~B
轴立面玻璃幕墙MQ2面板完成面距2轴进出尺寸为350mm。
B轴~F轴立面玻璃幕墙MQ2面板完成面距19轴进出尺寸为350mm。
9轴~11轴立面玻璃幕墙MQ3面板完成面距B轴进出尺寸为350mm。
2轴~19轴立面玻璃幕墙面板完成面距B轴进出尺寸为350mm。
B轴~F轴立面玻璃幕墙MQ4面板完成面距20轴进出尺寸为1350mm。
F轴~B轴立面玻璃幕墙MQ4面板完成面距1轴进出尺寸为1350mm。
9.考虑到结构之间会有误差,但幕墙完成面应在一个平齐面,所以幕墙施工时
要求吊通线,以保证完成面在同一个垂直面上。
