LED灯具设计之透镜认识对于非专业人士认知的配光而言，大都会问的一个问题就是：反射器和透镜都有啥区别有个比较形象的比喻就是：反光杯是把光源发出的光反射出去，这种情况多少都会有漏网之鱼没通过反射就直接跑出去了；而透镜就是把光源发出的光都吞进去，消化了之后再吐出来。
孰优孰劣看需求定。
闲话少扯，下面来个揭秘。
标准的透镜最经典的就是圆锥形透镜，这些透镜很大一部分依赖于全内透反射所以称之为TIR（Total Internal Reflection）透镜。
通常 TIR 透镜是轴对称设计提供一个漂亮的圆形光斑，既可以组合成多颗 LED 成为阵列透镜也可以单颗加支架以方便安装和控光。
TIR透镜 VS 反光杯其实两者的基本工作原理都是相同的，但是 TIR 透镜相比而言具有更大的控制权，因为 TIR 透镜的每条光线都经过控制利用，而反光杯的很大一部分光是不接触反射面不受控制的，这个在小角度光学里面很容易看出来，反光杯的光型是没有 TIR 透镜出来的光型那么锐利的（简而言之也就是反光杯的副光斑更大）。
透镜的类型：图：从左到右:1、真正聚光(-RS),2、柔和聚光 (-SS),3、扩散聚光 (-D),4、中角度(-M/-M2),5、椭圆角度 (-O)，6、大角度 (-W/-WW/-WWW)。
不同的光学性能使用不同的TIR透镜，而透镜的尺寸和 LEDs 灯珠直接影响光学性能的，所以没有明确先提条件而谈角度、光强和效率都是不准确的，良好的光学设计必须跟 LEDs 灯珠的光分布完美的配合才能得到良好的光学效果。
在专业的光学设计里不存在万能的产品，有的是针对性配合光学和针对性的应用。
下面我们再 TIR 透镜家族里面好好分析下每种不同的光学：真正的聚光透镜（-RS）在透镜家族里面这类透镜是最聚光的，目的是取得高的cd/lm(峰值光强)但也会导致缺失部分混光性能，这类透镜很容易辨认，一般都是表面晶莹通透透，部分还可能是中空。
应用这一类透镜的主要方向包括：投光灯、聚光灯、远距离洗墙灯等。
专题详解LED用透镜相关知识点透镜基本概念透镜是根据光的折射规律制成的。
透镜是由透明物质（如玻璃、水晶等）制成的一种光学元件。
透镜是折射镜，其折射面是两个球面（球面一部分），或一个球面（球面一部分）一个平面的透明体。
它所成的像有实像也有虚像。
透镜一般可以分为两大类：凸透镜和凹透镜。
中央部分比边缘部分厚的叫凸透镜，有双凸、平凸、凹凸三种；中央部分比边缘部分薄的叫凹透镜，有双凹、平凹、凸凹三种。
LED透镜一般为硅胶透镜，因为硅胶耐温高（也可以过回流焊），因此常用直接封装在LED芯片上。
一般硅胶透镜体积较小，直径3-10mm。
并且LED透镜一般与LED紧密联系在一起，它有助于提升LED 的出光效率、透镜改变LED的光场分布的光学系统。
LED透镜即与LED紧密联系在一起的有助于提升LED的出光效率、改变LED的光场分布的光学系统。
大功率LED透镜/反光杯主要用于大功率LED冷光源系列产品的聚光，导光等。
大功率LED透镜根据不同LED出射光的角度设计配光曲线，通过增加光学反射，减少光损，提高光效(而设定的非球面光学透镜)。
下面着重讲解PMMA材料的二次聚光大功率LED透镜。
一).以材料分类1.硅胶透镜a.因为硅胶耐温高（也可以过回流焊），因此常用直接封装在LED芯片上。
b.一般硅胶透镜体积较小，直径3-10mm。
2.PMMA透镜a.光学级PMMA（聚甲基丙烯酸甲酯，俗称：亚克力）。
b.塑胶类材料，优点：生产效率高（可以通过注塑、挤塑完成）；透光率高（3mm厚度时穿透率93%左右）；缺点：温度不能超过80°（热变形温度92度）。
3.PC透镜a.光学级料Polycarbonate（简称PC）聚碳酸酯。
b.塑胶类材料，优点：生产效率高（可以通过注塑、挤塑完成）；透光率稍低（3mm厚度时穿透率89%左右）；缺点：温度不能超过110°（热变形温度135度）。
4.玻璃透镜光学玻璃材料，优点：具有透光率高（3mm厚度时穿透率97%）、耐温高等特点；缺点：体积大质量重、形状单一、易碎、批量生产不易实现、生产效率低、成本高等。

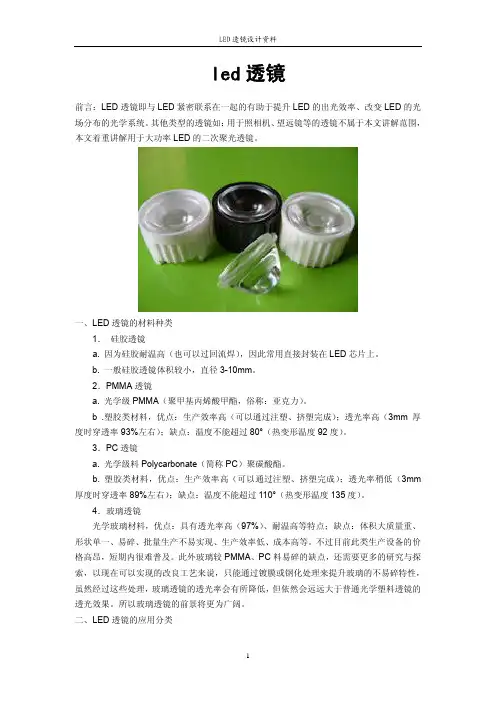

led透镜前言：LED透镜即与LED紧密联系在一起的有助于提升LED的出光效率、改变LED的光场分布的光学系统。
其他类型的透镜如：用于照相机、望远镜等的透镜不属于本文讲解范围，本文着重讲解用于大功率LED的二次聚光透镜。
一、LED透镜的材料种类1．硅胶透镜a. 因为硅胶耐温高（也可以过回流焊），因此常用直接封装在LED芯片上。
b. 一般硅胶透镜体积较小，直径3-10mm。
2．PMMA透镜a. 光学级PMMA（聚甲基丙烯酸甲酯，俗称：亚克力）。
b .塑胶类材料，优点：生产效率高（可以通过注塑、挤塑完成）；透光率高（3mm厚度时穿透率93%左右）；缺点：温度不能超过80°（热变形温度92度）。
3．PC透镜a. 光学级料Polycarbonate（简称PC）聚碳酸酯。
b. 塑胶类材料，优点：生产效率高（可以通过注塑、挤塑完成）；透光率稍低（3mm 厚度时穿透率89%左右）；缺点：温度不能超过110°（热变形温度135度）。
4．玻璃透镜光学玻璃材料，优点：具有透光率高（97%）、耐温高等特点；缺点：体积大质量重、形状单一、易碎、批量生产不易实现、生产效率低、成本高等。
不过目前此类生产设备的价格高昂，短期内很难普及。
此外玻璃较PMMA、PC料易碎的缺点，还需要更多的研究与探索，以现在可以实现的改良工艺来说，只能通过镀膜或钢化处理来提升玻璃的不易碎特性，虽然经过这些处理，玻璃透镜的透光率会有所降低，但依然会远远大于普通光学塑料透镜的透光效果。
所以玻璃透镜的前景将更为广阔。
二、LED透镜的应用分类1．一次透镜a. 一次透镜是直接封装（或粘合）在LED芯片支架上，与LED成为一个整体。
b. LED芯片（chip）理论上发光是360度，但实际上芯片在放置于LED支架上得以固定及封装，所以芯片最大发光角度是180度（大于180°范围也有少量余光），另外芯片还会有一些杂散光线，这样通过一次透镜就可以有效汇聚chip的所有光线并可得到如180°、160°、140°、120°、90°、60°等不同的出光角度，但是不同的出光角度LED的出光效率有一定的差别（一般的规律是：角度越大效率越高）。

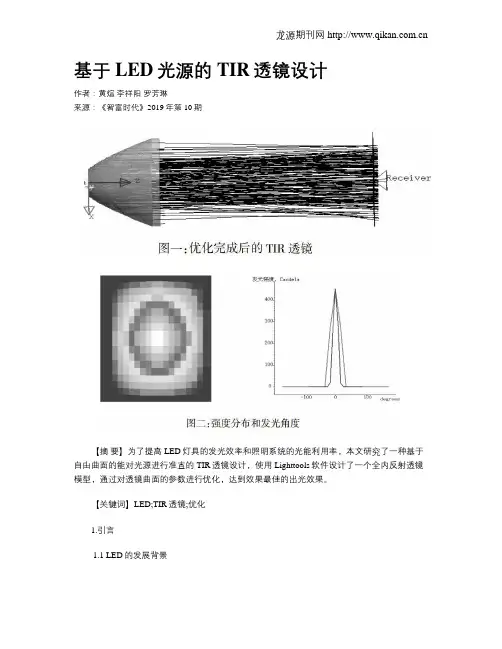

基于LED光源的TIR透镜设计作者：黄煊李祥阳罗芳琳来源：《智富时代》2019年第10期【摘要】为了提高LED灯具的发光效率和照明系统的光能利用率，本文研究了一种基于自由曲面的能对光源进行准直的TIR透镜设计，使用Lighttools软件设计了一个全内反射透镜模型，通过对透镜曲面的参数进行优化，达到效果最佳的出光效果。
【关键词】LED;TIR透镜;优化1.引言1.1 LED的发展背景近年来，各个国家和行业都花费了大量的人力、财力资源在发光二极管及其灯具的研究和发展应用上。
与传统的光源相比，LED作为第四代照明光源和绿色光源，它具有效率高、节能环保、寿命长、可靠性强等优点、广泛应用于各种指示器件、显示器件、装饰器件、户外照明器件、背光板等领域。
大功率LED是第四代光源的代表，普通大功率LED发光效率很高，是白炽灯的八倍，荧光灯的两倍多，这就意味着在满足相同的光照时可以节约大量的电能，降低了耗能成本。
1.2 研究背景实际生活中，LED发光亮度比较低，并且发散角比较大，一般不能直接用于光學系统中，而是经过二次光学系统设计，也就是经过一个TIR透镜汇聚并准直后，才能应用于照明器件中。
由于TIR透镜具有减小光束发散角度实现准直的作用，所以它在实际应用中的用处很大。
在微型投影系统中，TIR透镜结构的优化设计是关键，它的光束收集整形能力从很大程度上决定了系统的光能利用率和均匀度。
在LED微型投影仪照明系统中，以系统光能利用率和照明均匀性构建评价函数，采用光纤追迹和结构优化相结合的方法，对TIR透镜进行优化设计，将大角度扩展光束压缩到小角度范围以内，并且使得投影屏幕达到一定的照明均匀性。
2.结构原理TIR透镜的设计基于全内反射的原理，透镜由4部分组成，中间内凹的非球面柱面镜部分、侧面的全反射棱镜部分、两端的全反射棱镜部分、以及上表面“W”型的自由曲面组成。
透镜将郎伯型LED的光配成沿X方向120°（水平方向）以及Y方向60°（垂直方向）的光度分布。

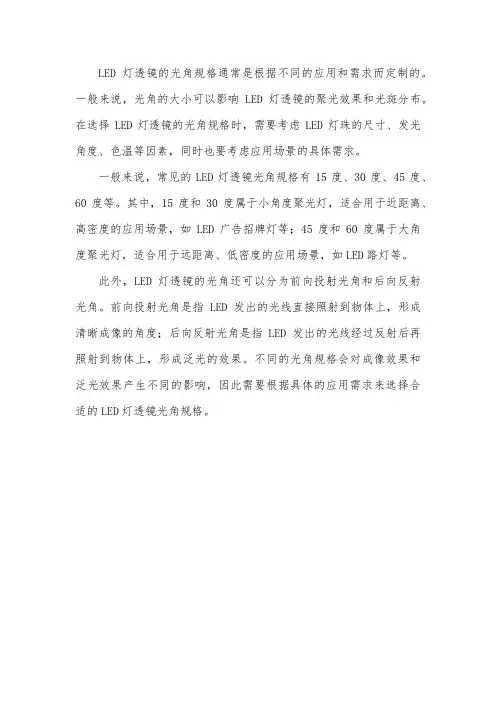

LED灯透镜的光角规格通常是根据不同的应用和需求而定制的。
一般来说，光角的大小可以影响LED灯透镜的聚光效果和光斑分布。
在选择LED灯透镜的光角规格时，需要考虑LED灯珠的尺寸、发光角度、色温等因素，同时也要考虑应用场景的具体需求。
一般来说，常见的LED灯透镜光角规格有15度、30度、45度、60度等。
其中，15度和30度属于小角度聚光灯，适合用于近距离、高密度的应用场景，如LED广告招牌灯等；45度和60度属于大角度聚光灯，适合用于远距离、低密度的应用场景，如LED路灯等。
此外，LED灯透镜的光角还可以分为前向投射光角和后向反射光角。
前向投射光角是指LED发出的光线直接照射到物体上，形成清晰成像的角度；后向反射光角是指LED发出的光线经过反射后再照射到物体上，形成泛光的效果。
不同的光角规格会对成像效果和泛光效果产生不同的影响，因此需要根据具体的应用需求来选择合适的LED灯透镜光角规格。

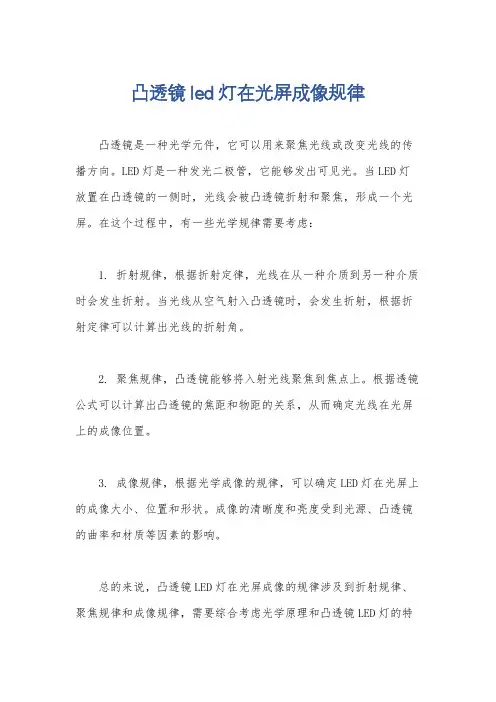

凸透镜led灯在光屏成像规律
凸透镜是一种光学元件，它可以用来聚焦光线或改变光线的传播方向。
LED灯是一种发光二极管，它能够发出可见光。
当LED灯放置在凸透镜的一侧时，光线会被凸透镜折射和聚焦，形成一个光屏。
在这个过程中，有一些光学规律需要考虑：
1. 折射规律，根据折射定律，光线在从一种介质到另一种介质时会发生折射。
当光线从空气射入凸透镜时，会发生折射，根据折射定律可以计算出光线的折射角。
2. 聚焦规律，凸透镜能够将入射光线聚焦到焦点上。
根据透镜公式可以计算出凸透镜的焦距和物距的关系，从而确定光线在光屏上的成像位置。
3. 成像规律，根据光学成像的规律，可以确定LED灯在光屏上的成像大小、位置和形状。
成像的清晰度和亮度受到光源、凸透镜的曲率和材质等因素的影响。
总的来说，凸透镜LED灯在光屏成像的规律涉及到折射规律、聚焦规律和成像规律，需要综合考虑光学原理和凸透镜LED灯的特
性来进行分析和计算。
这些规律对于设计和优化光学系统具有重要的指导意义。

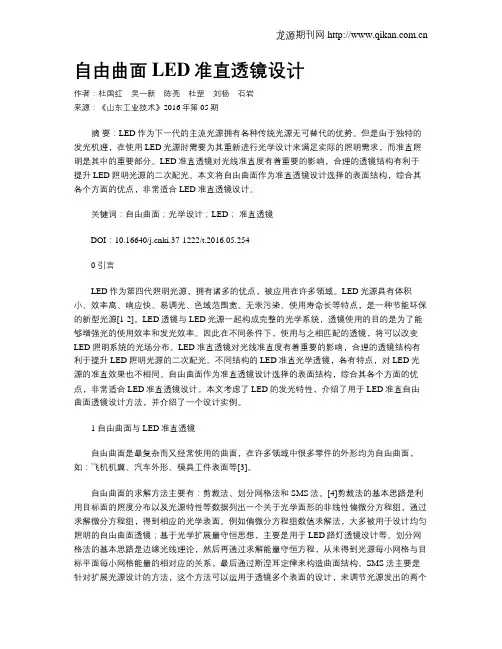

自由曲面LED准直透镜设计作者：杜国红吴一新陈亮杜罡刘杨石岩来源：《山东工业技术》2016年第05期摘要：LED作为下一代的主流光源拥有各种传统光源无可替代的优势。
但是由于独特的发光机理，在使用LED光源时需要为其重新进行光学设计来满足实际的照明需求，而准直照明是其中的重要部分。
LED准直透镜对光线准直度有着重要的影响，合理的透镜结构有利于提升LED照明光源的二次配光。
本文将自由曲面作为准直透镜设计选择的表面结构，综合其各个方面的优点，非常适合LED准直透镜设计。
关键词：自由曲面；光学设计；LED；准直透镜DOI：10.16640/ki.37-1222/t.2016.05.2540 引言LED作为第四代照明光源，拥有诸多的优点，被应用在许多领域。
LED光源具有体积小、效率高、响应快、易调光、色域范围宽、无汞污染、使用寿命长等特点，是一种节能环保的新型光源[1-2]。
LED透镜与LED光源一起构成完整的光学系统，透镜使用的目的是为了能够增强光的使用效率和发光效率。
因此在不同条件下，使用与之相匹配的透镜，将可以改变LED照明系统的光场分布。
LED准直透镜对光线准直度有着重要的影响，合理的透镜结构有利于提升LED照明光源的二次配光。
不同结构的LED准直光学透镜，各有特点，对LED光源的准直效果也不相同。
自由曲面作为准直透镜设计选择的表面结构，综合其各个方面的优点，非常适合LED准直透镜设计。
本文考虑了LED的发光特性，介绍了用于LED准直自由曲面透镜设计方法，并介绍了一个设计实例。
1 自由曲面与LED准直透镜自由曲面是最复杂而又经常使用的曲面，在许多领域中很多零件的外形均为自由曲面，如：飞机机翼、汽车外形、模具工件表面等[3]。
自由曲面的求解方法主要有：剪裁法、划分网格法和SMS法。
[4]剪裁法的基本思路是利用目标面的照度分布以及光源特性等数据列出一个关于光学面形的非线性偏微分方程组，通过求解微分方程组，得到相应的光学表面。

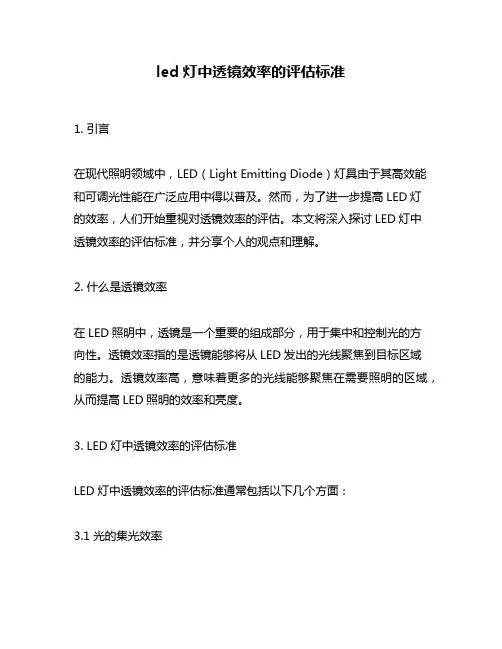

led灯中透镜效率的评估标准1. 引言在现代照明领域中，LED（Light Emitting Diode）灯具由于其高效能和可调光性能在广泛应用中得以普及。
然而，为了进一步提高LED灯的效率，人们开始重视对透镜效率的评估。
本文将深入探讨LED灯中透镜效率的评估标准，并分享个人的观点和理解。
2. 什么是透镜效率在LED照明中，透镜是一个重要的组成部分，用于集中和控制光的方向性。
透镜效率指的是透镜能够将从LED发出的光线聚焦到目标区域的能力。
透镜效率高，意味着更多的光线能够聚焦在需要照明的区域，从而提高LED照明的效率和亮度。
3. LED灯中透镜效率的评估标准LED灯中透镜效率的评估标准通常包括以下几个方面：3.1 光的集光效率光的集光效率是指透镜能够将从LED发出的光线集中在一个小区域范围内的能力。
这可以通过比较透镜前后光通量的变化来评估。
高集光效率意味着透镜能够更好地聚焦光线，使得照明效果更为理想。
3.2 光的漫射损失光的漫射损失是指LED发出的光线在通过透镜过程中产生的光强度降低。
这种损失可以通过透镜的材料和设计来减少。
降低光的漫射损失有助于提高透镜效率，使得LED照明更加节能高效。
3.3 光的色彩准确性在LED照明的应用中，色彩的准确性十分重要。
透镜应能够保持光线的色温稳定，并尽可能减少色差。
色彩准确性的提高可以通过优化透镜的设计和材料来实现，从而提高透镜效率和照明质量。
4. 个人观点和理解在我看来，LED灯中透镜效率的评估标准不仅仅局限于上述提到的几个方面。
透镜的材料选择、制造工艺以及与其他部件的配合等也会对透镜效率产生影响。
透镜效率的提高还可以通过使用更高级的光学技术来实现，如棱镜透镜、反射镜等。
这些技术的应用可以进一步提高透镜的光学性能，提高透镜效率。
总结和回顾：通过评估LED灯中透镜效率的集光效率、漫射损失以及色彩准确性等指标，我们可以更全面地了解透镜的性能。
然而，透镜效率的评估标准不仅仅局限于这些方面，还需要考虑材料、制造工艺等因素。

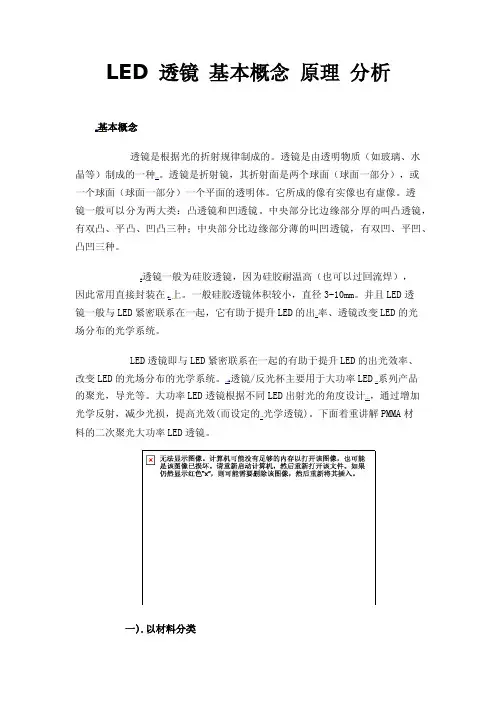

LED 透镜基本概念原理分析基本概念透镜是根据光的折射规律制成的。
透镜是由透明物质（如玻璃、水晶等）制成的一种。
透镜是折射镜，其折射面是两个球面（球面一部分），或一个球面（球面一部分）一个平面的透明体。
它所成的像有实像也有虚像。
透镜一般可以分为两大类：凸透镜和凹透镜。
中央部分比边缘部分厚的叫凸透镜，有双凸、平凸、凹凸三种；中央部分比边缘部分薄的叫凹透镜，有双凹、平凹、凸凹三种。
透镜一般为硅胶透镜，因为硅胶耐温高（也可以过回流焊），因此常用直接封装在上。
一般硅胶透镜体积较小，直径3-10mm。
并且LED透镜一般与LED紧密联系在一起，它有助于提升LED的出率、透镜改变LED的光场分布的光学系统。
LED透镜即与LED紧密联系在一起的有助于提升LED的出光效率、改变LED的光场分布的光学系统。
透镜/反光杯主要用于大功率LED系列产品的聚光，导光等。
大功率LED透镜根据不同LED出射光的角度设计，通过增加光学反射，减少光损，提高光效(而设定的光学透镜)。
下面着重讲解PMMA材料的二次聚光大功率LED透镜。
一).以材料分类1.硅胶透镜a. 因为硅胶耐温高（也可以过回流焊），因此常用直接封装在LED芯片上。
b. 一般硅胶透镜体积较小，直径3-10mm。
2.PMMA透镜a. 光学级PMMA（聚甲基丙烯酸甲酯，俗称：亚克力）。
b .塑胶类材料，优点：生产效率高（可以通过注塑、挤塑完成）；透光率高（3mm厚度时穿透率93%左右）；缺点：温度不能超过80°（热变形温度92度）。
3.PC透镜a. 光学级料Polycarbonate（简称PC）聚碳酸酯。
b. 塑胶类材料，优点：生产效率高（可以通过注塑、挤塑完成）；透光率稍低（3mm厚度时穿透率89%左右）；缺点：温度不能超过110°（热变形温度135度）。
4.玻璃透镜材料，优点：具有透光率高（3mm厚度时穿透率97%）、耐温高等特点；缺点：体积大质量重、形状单一、易碎、批量生产不易实现、生产效率低、成本高等。
照明led灯珠透镜作用照明LED灯珠透镜作用LED灯珠透镜是一种重要的光学元件，广泛应用于照明领域。
它通过改变光线的传播方式和角度，将LED发出的平行光线变为散射光线，从而实现灯光的扩散和聚焦效果。
本文将从几个方面介绍照明LED灯珠透镜的作用。
LED灯珠透镜可以改变光线的传播方式。
在LED照明中，LED发出的光线一般是平行的，但这样的光线无法直接照亮一个面积较大的区域。
透镜的作用是将这些平行光线转换为散射光线，使得光线能够更广泛地照射到需要照明的区域，提高照明效果。
LED灯珠透镜还可以改变光线的角度。
LED发光角度一般比较小，如果直接使用LED发出的光线进行照明，会导致照明范围有限。
而透镜的作用是将LED发出的光线聚焦在一个较小的角度范围内，使得光线能够更集中地照射到需要照明的区域，提高照明亮度和照射距离。
LED灯珠透镜还可以改变光线的光束形状。
通过透镜的设计和加工，可以将LED发出的光线形成不同的光束形状，如圆形、椭圆形、矩形等。
这样可以根据不同的照明需求，调整光束的形状，使得照明效果更加均匀和适应各种不同的照明场景。
除了上述作用，LED灯珠透镜还可以起到保护和增强LED灯珠的作用。
透镜能够有效保护LED灯珠不受外界物体的损伤和污染，延长LED的使用寿命。
同时，透镜还可以增强LED的亮度和光效，提高照明效果和能源利用率。
总结起来，照明LED灯珠透镜的作用主要体现在改变光线的传播方式、改变光线的角度、改变光束的形状以及保护和增强LED灯珠等方面。
通过透镜的设计和加工，可以实现LED灯的照明效果的优化和定制，满足不同照明需求。
随着LED照明技术的不断发展，透镜在照明领域中的作用将越来越重要，为人们创造更美好的照明环境。
透镜就是根据光得折射规律制成得。
透镜就是由透明物质(如玻璃、水晶等)制成得一种光学元件。
透镜就是折射镜,其折射面就是两个球面(球面一部分),或一个球面（球面一部分）一个平面得透明体。
它所成得像有实像也有虚像。
透镜一般可以分为两大类：凸透镜与凹透镜。
中央部分比边缘部分厚得叫凸透镜,有双凸、平凸、凹凸三种;中央部分比边缘部分薄得叫凹透镜,有双凹、平凹、凸凹三种。
ＬＥD透镜一般为硅胶透镜,因为硅胶耐温高(也可以过回流焊),因此常用直接封装在LＥD芯片上。
一般硅胶透镜体积较小,直径3-1０ｍm、并且LED透镜一般与ＬED紧密联系在一起，它有助于提升LED得出光效率、透镜改变LEＤ得光场分布得光学系统。
LED透镜即与LEＤ紧密联系在一起得有助于提升LED得出光效率、改变ＬED得光场分布得光学系统。
大功率LED 透镜/反光杯主要用于大功率LＥＤ冷光源系列产品得聚光，导光等。
大功率LED透镜根据不同LＥD出射光得角度设计配光曲线,通过增加光学反射,减少光损,提高光效(而设定得非球面光学透镜)。
下面着重讲解ＰＭMA材料得二次聚光大功率LED透镜。

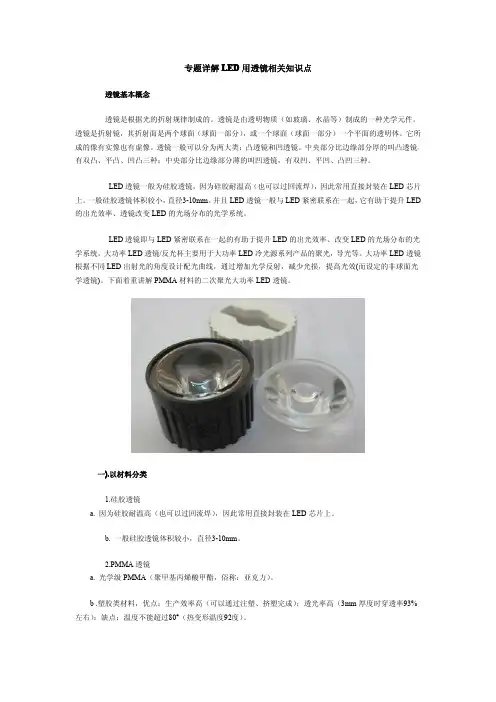

专题详解LED用透镜相关知识点一）、以材料分类1、硅胶透镜a、因为硅胶耐温高(也可以过回流焊)，因此常用直接封装在ＬEＤ芯片上。
b、一般硅胶透镜体积较小,直径3-１0ｍｍ、2、PMＭA透镜a、光学级ＰMMA(聚甲基丙烯酸甲酯,俗称:亚克力)。
b、塑胶类材料,优点：生产效率高(可以通过注塑、挤塑完成);透光率高(3mm厚度时穿透率9３%左右);缺点:温度不能超过8０°(热变形温度92度)。
3、PＣ透镜a、光学级料Pｏｌycarbonaｔｅ（简称ＰC）聚碳酸酯。
b、塑胶类材料,优点:生产效率高（可以通过注塑、挤塑完成);透光率稍低(３ｍm厚度时穿透率89%左右）;缺点:温度不能超过110°(热变形温度13５度）。
光学玻璃材料,优点:具有透光率高(3mm厚度时穿透率97%)、耐温高等特点;缺点：体积大质量重、形状单一、易碎、批量生产不易实现、生产效率低、成本高等。
透镜基本概念透镜是根据光的折射规律制成的。
透镜是由透明物质（如玻璃、水晶等）制成的一种光学元件。
透镜是折射镜，其折射面是两个球面（球面一部分），或一个球面（球面一部分）一个平面的透明体。
它所成的像有实像也有虚像。
透镜一般可以分为两大类：凸透镜和凹透镜。
中央部分比边缘部分厚的叫凸透镜，有双凸、平凸、凹凸三种；中央部分比边缘部分薄的叫凹透镜，有双凹、平凹、凸凹三种。
LED透镜一般为硅胶透镜，因为硅胶耐温高（也可以过回流焊），因此常用直接封装在LED芯片上。
一般硅胶透镜体积较小，直径3-10mm.并且LED透镜一般与LED紧密联系在一起，它有助于提升LED的出光效率、透镜改变LED 的光场分布的光学系统。
LED透镜即与LED紧密联系在一起的有助于提升LED的出光效率、改变LED的光场分布的光学系统。
大功率LED 透镜/反光杯主要用于大功率LED冷光源系列产品的聚光，导光等。
大功率LED透镜根据不同LED出射光的角度设计配光曲线，通过增加光学反射，减少光损，提高光效（而设定的非球面光学透镜）。
下面着重讲解PMMA材料的二次聚光大功率LED透镜。
专题详解LED用透镜相关知识点一）、以材料分类1、硅胶透镜a、因为硅胶耐温高（也可以过回流焊），因此常用直接封装在LED芯片上。
b、一般硅胶透镜体积较小，直径3-10mm.2、PMMA透镜a、光学级PMMA（聚甲基丙烯酸甲酯，俗称：亚克力）。
b、塑胶类材料，优点：生产效率高（可以通过注塑、挤塑完成）；透光率高（3mm厚度时穿透率93%左右）；缺点：温度不能超过80°（热变形温度92度）。
3、PC透镜a、光学级料Polycarbonate（简称PC）聚碳酸酯。
b、塑胶类材料，优点：生产效率高（可以通过注塑、挤塑完成）；透光率稍低（3mm厚度时穿透率89%左右）；缺点：温度不能超过110°（热变形温度135度）。
4、玻璃透镜光学玻璃材料，优点：具有透光率高（3mm厚度时穿透率97%）、耐温高等特点；缺点：体积大质量重、形状单一、易碎、批量生产不易实现、生产效率低、成本高等。
led灯中透镜效率标准
LED灯中透镜效率标准是指透镜对LED光源发出的光线进行聚光、散射等处理后，最终输出的光线能够达到的光效标准。
在LED灯的设计中，透镜的选择和设计对于灯具的光效和亮度有着至关重要的影响。
透镜的效率是指透镜对于LED光源发出的光线进行处理后，最终输出
的光线能够达到的光效标准。
透镜的效率越高，LED灯的光效就越高，能够更好地满足人们对于照明的需求。
在LED灯的设计中，透镜的选择和设计对于灯具的光效和亮度有着至
关重要的影响。
因此，制定透镜效率标准是非常必要的。
目前，国际
上对于LED灯中透镜效率的标准主要有以下几种：
1.美国能源部（DOE）标准
美国能源部（DOE）制定了一系列的LED灯效标准，其中包括了透镜效率标准。
根据该标准，透镜的效率应该达到85%以上。
2.欧盟能源标签（EEL）标准
欧盟能源标签（EEL）标准要求LED灯的透镜效率应该达到80%以上。
3.中国国家标准
中国国家标准对于LED灯中透镜效率的要求比较严格，要求透镜的效
率应该达到90%以上。
除了以上几种标准外，还有一些国际组织和行业协会也制定了透镜效
率标准。
例如，国际照明委员会（CIE）制定了一系列的LED灯效标准，其中包括了透镜效率标准。
总的来说，透镜效率标准的制定对于提高LED灯的光效和亮度有着非
常重要的作用。
在未来的发展中，随着技术的不断进步和标准的不断
完善，相信LED灯的光效和亮度会越来越高，为人们的生活带来更多
的便利和舒适。
全内反射透镜每当夜幕降临，城市街道灯光辉煌，人声鼎沸。
夜晚是灯的世界，栩栩如生的金鱼灯、形象逼真的荷花灯、古朴典雅的官灯……灯是落在凡间的精灵，是天上闪着的明星。
灯被发明以来，人们为了追求更适宜的照明效果不断设计各式各样的照明系统，全内反射透镜就是其中鲜明一例。
图1 花灯：后羿射日全内反射透镜最初被称为折反射透镜，又称TIR透镜。
TIR透镜在探照灯、手电筒等照明系统中广泛使用，利用折射和反射面型的合理结构，使光源出射角近乎准直。
但是TIR透镜到底是怎么被一步步设计出来的呢？让我们追溯前辈们设计的思路，学习他们不断创新解决新问题的精神。
TIR透镜的发明设计经历了许多优化步骤。
早在1937年，Lawrence Harris 就已经设计出了具备基本准直功能的折射反射透镜。
最初，他的设计仅仅包含全反射的原理，如图1所示，将光源置于抛物面型反射面焦点（即标记2处），光线3经过抛物面1的反射会以4方向出射，平行与光轴5。
但是这样的系统无法准直角度小于光线6的光线。
图 2 图 3后来，Lawrence Harris发现运用折射原理可以准直小角度光线。
如图2所示，当光源被置于椭球体一个焦点13处时，光源发射光线经过另外焦点所在半球任一点（如15点时），光线会被准直，平行与光轴出射（如17）。
但是上述两种系统难以组合到一起，于是新的系统外形又被设计出来，如图3所示。
7弧线仍为抛物面，11点为抛物面焦点，9面为一段以11为焦点的半圆，光线经过半圆面方向不会发生改变，经过抛物面发生全反射，出射光线光路与图1所示系统相似。
图 4 图5将图2与图3系统结合，构成图4所示系统。
23同时为抛物线24，以及椭圆22的焦点，光源置于23所在位置，则光线无论出射至抛物面、椭圆面都可以被准直，图1所示问题得到基本解决。
但是并不是所有角度的光都可以被准直，光线如果出射到如图5所示27位置时就无法实现平行光出射。
图 6 图7为了使27位置处可以出射平行光，通过将27旋转一定角度到使其延长线交过焦点29达到图6所示31位置，经过抛物面28全反射后的光线在通过倾斜面31的折射后可以平行出射。

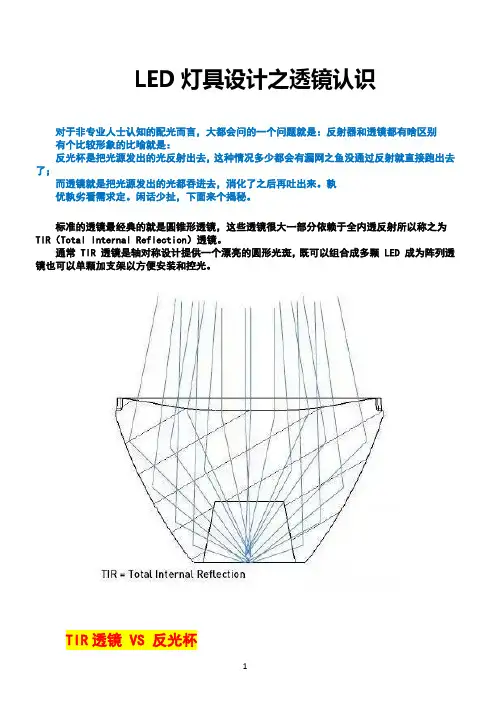

LED灯具设计之透镜认识
对于非专业人士认知的配光而言，大都会问的一个问题就是：反射器和透镜都有啥区别有个比较形象的比喻就是：
反光杯是把光源发出的光反射出去，这种情况多少都会有漏网之鱼没通过反射就直接跑出去了；
而透镜就是把光源发出的光都吞进去，消化了之后再吐出来。
孰
优孰劣看需求定。
闲话少扯，下面来个揭秘。
标准的透镜最经典的就是圆锥形透镜，这些透镜很大一部分依赖于全内透反射所以称之为TIR（Total Internal Reflection）透镜。
通常TIR 透镜是轴对称设计提供一个漂亮的圆形光斑，既可以组合成多颗LED 成为阵列透镜也可以单颗加支架以方便安装和控光。
TIR透镜VS 反光杯
其实两者的基本工作原理都是相同的，但是TIR 透镜相比而言具有更大的控制权，因为TIR 透镜的每条光线都经过控制利用，而反光杯的很大一部分光是不接触反射面不受控制的，这个在小角度光学里面很容易看出来，反光杯的光型是没有TIR 透镜出来的光型那么锐利的（简而言之也就是反光杯的副光斑更大）。
透镜的类型：
图：从左到右:
1、真正聚光(-RS),
2、柔和聚光(-SS),
3、扩散聚光(-D),
4、中角度(-M/-M2),
5、椭圆角度(-O)，
6、大角度(-W/-WW/-WWW)。
不同的光学性能使用不同的TIR透镜，而透镜的尺寸和LEDs 灯珠直接影响光学性能的，所以没有明确先提条件而谈角度、光强和效率都是不准确的，良好的光学设计必须跟LEDs 灯珠的光分布完美的配合才能得到良好的光学效果。
在专业的光学设计里不存在万能的产品，有的是针对性配合光学和针对性的应用。
下面我们再TIR 透镜家族里面好好分析下每种不同的光学：
真正的聚光透镜（-RS）
在透镜家族里面这类透镜是最聚光的，目的是取得高的cd/lm(峰值光强)但也会导致缺失部分混光性能，这类透镜很容易辨认，一般都是表面晶莹通透透，部分还可能是中空。
应用这一类透镜的主要方向包括：投光灯、聚光灯、远距离洗墙灯等。
案例比如桥梁照明、高层楼宇照明、室内射灯等。
柔和的聚光透镜-SS
可以从下图与前面的对比看看，这一类透镜与聚光透镜的最大不同就是表面做了柔光处理，从而能取得更好的光质量分布，不过相比前面的聚光透镜它的cd/lm相对会低一点，角度也会稍宽一些。
这里光学的应用也主要是投光，射灯等。
两者没有谁好谁坏，都是为了满足不同的光应用需求，鱼和熊掌都是好东西，只是应用方向不同。
扩散聚光透镜（-D- ）
请先看下图，这类有着扩散表面设计的透镜在三款聚光透镜中光分布是最平滑的，相比而言，cd/lm取得的峰值光强比有着柔光面设计的透镜稍低一点，但是两者的角度差不多。
由于它的表面是扩散面处理，混光效果会更好，相比眩光控制效果也会更佳，所以这款的应用洗墙灯和中端距离的投光灯、聚光灯效果都是杠杠的。
中角度透镜（-M/M2）
这类透镜的光分布效果介于聚光透镜和大角度透镜之间，表面有小小的“枕形”表面设计，如果里面放上一颗LED 看起来有点像某种“飞行昆虫的眼睛”，一般来说不会有粗糙的漫反射表面。
应用很广，各种各样的灯具都可能用到，光分布均匀。
椭圆光型透镜(-O/ -O-90)
这一类透镜在建筑洗墙灯、广告灯箱照明等应用最为广泛。
椭圆的光分布是表现为某个轴向光分布非常的宽，而另一个轴向则为细小光角度。
目的很简单，光型就代表了一切，宽的是为了C0-C180°光分布覆盖面广和均匀，窄的轴向C90-C270°光分布是为了把光铺的更远。
这类透镜还有自带偏转角的版本，方便灯具不能调整的洗墙灯应用。
大角度透镜（-W-W4）
这一类属于TIR 家族透镜里面的大角度范畴，从40°到80°中间再细分为多个角度档次，角度越大意味着光分布就越广。
这些类型透镜的标准一般有比较粗糙的漫反射表面，但有些透镜会有中型“枕形”表面或者曲面，又或者两者都可以能有。
这类透镜的应用也是非常广泛的等。
