铝合金窗设计说明

格式：doc
大小：582.00 KB
文档页数：8

下载文档原格式

铝合金门窗及玻璃幕墙设计说明

固定部分
500≤
△P＜700
700≤
△P＜1000
1000≤
△P＜1500
1500≤
△P＜2000
△P≥2000
可开启部分
250≤
△P＜350
350≤
△P＜500
500≤
△P＜700
700≤
△P＜1000
△P≥1000
注：5级时需同时标注固定部分和开启部分△P的测试值。
6.4保温性能
保温性能系指在幕墙两侧存在空气温度差条件下，幕墙阻抗从高温一侧向低温一侧传热的实力。幕墙的保温性能用传热系数K来表示，传热系数K的物理意义为：在稳定传热的条件下，幕墙客观存在内外两侧的空气温度差为1K时，单位时间内通过单位面积的传热量，以W/m2K计。本工程在幕墙设计中，依据功能要求选择材料。在玻璃幕墙中，选用一般中空玻璃，满足了保温要求。本工程玻璃幕墙系统保温性能等级为4级。
固定部分
q≦0.01
0.01< q≦0.05
0.05< q≦0.10
0.10< q≦0.50
6.3雨水渗透性能
雨水渗透性能系指在风雨同时作用下，幕墙透过雨水的实力。依据规范要求，本工程主结构系统水密性为3级。
GB/T21086-2007表13 建筑幕墙水密性能分级
分级代号
1
2
3
4
5
分级指标值
△P/Pa
2.7铝型材及铝板类：
《铝合金建筑型材基材》GB/T5237.1-2000
《铝合金建筑型材阳极氧化、着色型材》GB/T5237.2-2000
《铝合金建筑型材粉末喷涂型材》GB/T5237.4-2000
《铝及铝合金阳极氧化、阳极氧化膜的总规范》GB8013-1987

方案设计说明铝合金

工程方案设计说明一、工程概况工程名称: 青岛市东西快速路改造一期11、 12#楼铝合金门窗工程层数: 地下一层, 地上最高25、 27层加机房层层高: 标准层2.8m结构形式: 框架剪力墙结构耐火等级: 1级设防烈度: 6度设计年限: 50年施工范围: 外墙门窗二、设计依据设计规范1、建筑及结构设计规范《民用建筑设计通则》GB50352-《建筑结构荷载规范》GB50009-《建筑抗震设计规范》GB50011-《民用建筑热工设计规范》GB50176-1993《民用建筑节能设计标准（采暖居住建筑部分）》JGJ26-95《公共建筑节能设计标准》GB50189-《采暖通风与空气调整设计规范》GB50019-《建筑物防雷设计规范》 GB50057-942、材料标准《铝合金建筑型材第1部分基材》 GB/T5237.1-《铝合金建筑型材第2部分阳极氧化、着色型材》 GB/T5237.2- 《铝合金建筑型材第3部分电泳涂漆型材》 GB/T5237.3-《铝合金建筑型材第4部分粉末喷涂型格》 GB/T5237.4-《铝合金建筑型材第5部分氟碳漆喷涂型材》 GB/T5237.5-《铝合金建筑型材第6部分隔热型材》 GB/T5237.6-《铝合金门窗》GB/T8478-《铝合金窗锁》GB/T3900-1999《铝合金门锁》GB/T3901-1999《浮法玻璃》 GB11614-1999《中空玻璃》 GB11944-《建筑用安全玻璃第2部分钢化玻璃》GB15763.2-《夹层玻璃》 GB/T9962-1999《着色玻璃》 GB/T18707-《热弯玻璃》 GB/T915-《紧固件机械性能自攻螺钉》GB/T3098.5-《紧固件机械性能不锈钢螺栓螺钉各螺柱》GB/T3098.6-《混凝土用膨胀型、扩孔型建筑锚栓》JG160-《建筑用硅硐结构密封胶》GB/T16776-《塑料门窗用密封条》GB/T1-1989《建筑窗用弹性密封剂》JC485-1992《建筑门窗密封毛条技术条件》JC/T635-1996《聚氨酯建筑密封膏》JC482-《硫化橡胶分类橡胶材料》GB/T16589-19963、性能检测方法《建筑外门窗气密、水密、抗风压性能分级及检测方法》GB/T 7106-《建筑外窗保温性能分级及检测方法》GB/T 8484-《建筑外窗采光性能分级及检测方法》GB/T 11976-《建筑门窗空气声隔声性能分级及检测方法》GB/T 8484-《建筑装饰装修工程质量验收规范》GB50210-《建筑工程质量检验评定标准（第十章门窗工程）》GBJ301-1988《建筑装饰工程施工及验收规范（第三章门窗工程）》JGJ73-19914、其它现行相关规范三、关键参数:基础风压600Pa年温差在80℃太阳辐射热700w/m²基础雪压200Pa四、工程关键材料及选择具体阅读了贵方提供建施图纸, 充足了解贵工程建筑风格和建筑师对结构和效果设计意图。

铝合金门窗施工图深化设计说明书

推拉窗单扇宽度＞600mm，选用双滑轮。
• B. 单玻推拉窗：当推拉窗单扇面积≤1.5㎡，选用单滑轮；当推拉窗单扇面积＞1.5㎡，选用双滑轮。
• 3.2.推拉门滑轮选用：双滑轮材质304，单滑轮采用普通就可以。
• A. 无论单玻还是中空，两扇推拉的均选用双滑轮。
• B. 四扇推拉门，旁边两扇采用固定，选用单滑轮；中间两扇推拉，选用双滑轮。
• 《建筑玻璃应用技术规程》
(JGJ113-2003)
• 《浮法玻璃》
(GB11614-1999)
• 《钢化玻璃》
(GB/T 9963-1998)
• 《中空玻璃》
(GB/T 11944-1989)

• 《建筑外窗抗风压性能分级及检测方法》（GB/T 7106-2008）
• 《建筑外窗气密性能分级及检测方法》（GB/T 7107-2008）
铝合金门窗施工图深化设计
讲师：xx 日期：xx
• 一、铝合金门窗施工图深化设计的目的：
•
使铝合金门窗的性能符合建筑功能的要求,保证铝合金门窗工程
的质量，满足建筑工程的需要。
• 二、铝合金门窗设计的基本常识：
• 1、铝合金门窗（以下简称铝门窗）是指在建筑物上的安装高度不大于100m、无特殊功能要求（如防火、防爆、防化学腐蚀等）的铝门窗。不适用于建筑幕墙上的铝门窗、斜屋顶窗和采光天窗等工程。安装高度大于100m的门窗工程应采取相应的措施。
• 《建筑抗震设计规范》
（GB50011-2001）
• 《钢结构设计规范》
（GB50017-2003）
• 《铝合金建筑型材》
（GB/T5237-2000）
• 《铝合金门》
（GB/T8478-2003）

窗设计说明

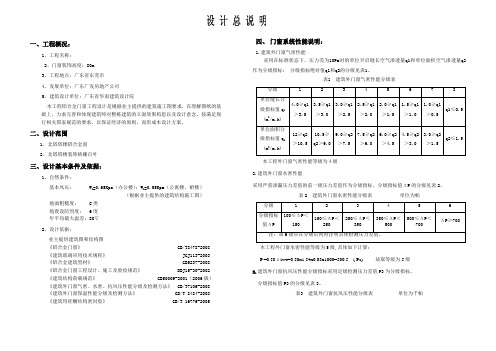

一、工程概况：1、工程名称：2、门窗装饰高度：80m3、工程地点：广东省东莞市4、发展单位：广东广发房地产公司5、建筑设计单位：广东省华南建筑设计院本工程铝合金门窗工程设计是根据业主提供的建筑施工图要求，在理解图纸的基础上，力求完善和体现建筑师对整栋建筑的立面效果构思以及设计意念，按满足现行相关国家规范的要求，以保证经济的原则，而形成本设计方案。

二、设计范围1、北塔塔楼铝合金窗2、北塔塔楼装饰格栅百叶三、设计基本条件及依据：1、自然条件：基本风压： W0=0.65Kpa（办公楼）；W=0.55Kpa（公寓楼、裙楼）（根据业主提供的建筑结构施工图）地面粗糙度： C类地震设防烈度： 6度年平均最大温差：80℃2、设计依据：业主提供建筑图和结构图《铝合金门窗》 GB/T8478-2008 《建筑玻璃应用技术规程》 JGJ113-2003 《铝合金建筑型材》 GB5237-2008 《铝合金门窗工程设计、施工及验收规范》 DBJ15-30-2002 《建筑结构荷载规范》 GB50009-2001（2006版）《建筑外门窗气密、水密、抗风压性能分级及检测方法》 GB/T7106-2008 《建筑外门窗保温性能分级及检测方法》 GB/T 8484-2008 《建筑用硅酮结构密封胶》 GB/T 16776-2005四、门窗系统性能说明：1.建筑外门窗气密性能采用在标准状态下，压力差为10Pa时的单位开启缝长空气渗透量q1和单位面积空气渗透量q2作为分级指标：分级指标绝对值q1和q2的分级见表1。

表1 建筑外门窗气密性能分级表本工程外门窗气密性能等级为4级2.建筑外门窗水密性能采用严重渗漏压力差值的前一级压力差值作为分级指标。

分级指标值ΔP的分级见表2。

表2 建筑外门窗水密性能分级表单位为帕本工程外门窗水密性能等级为5级,具体如下计算：P =0.50μZ w0=0.50x1.54x0.65x1000=500.5 ( Pa)故取等级为5级3.建筑外门窗抗风压性能分级指标采用定级检测压力差值P3为分级指标。

门窗铝合金窗设计说明

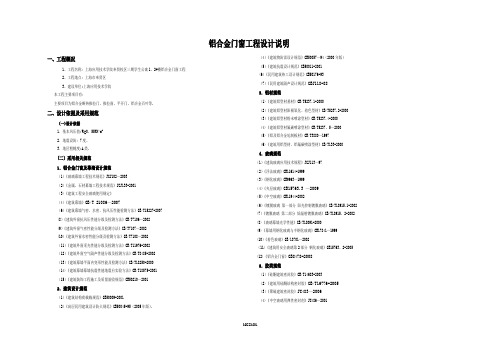

铝合金门窗工程设计说明一、工程概况1、工程名称：上海应用技术学院奉贤校区三期学生公寓1、2#楼铝合金门窗工程2、工程地点：上海市奉贤区3、建设单位:上海应用技术学院本工程主要项目有：主要项目为铝合金断热推拉门、推拉窗、平开门、铝合金百叶等.二、设计依据及采用规范（一)设计依据1．基本风压值:W0=0。

55KN/m22．地震设防：7度。

3．地区粗糙度:A类。

(二）采用相关规范1．铝合金门窗及幕墙设计规范（1）《玻璃幕墙工程技术规范》JGJ102—2003（2）《金属、石材幕墙工程技术规范》JGJ133-2001（3)《建筑工程安全玻璃使用规定》（4）《建筑幕墙》GB/T 21086—2007（6）《建筑幕墙气密、水密、抗风压性能检测方法》GB/T15227-2007(8）《建筑外窗抗风压性能分级及检测方法》GB/T7106—2002(9）《建筑外窗气密性能分级及检测方法》GB/T7107—2002(10）《建筑外窗水密性能分级及检测方法》GB/T7108—2002（11）《建筑外窗采光性能分级及检测方法》GB/T11976-2002（12）《建筑外窗空气隔声性能分级及检测方法》GB/T8485-2002（13）《建筑幕墙平面内变形性能及检测方法》GB/T18250-2000（14)《建筑幕墙幕墙抗震性能地震台实验方法》GB/T18575-2001（15）《建筑装饰工程施工及质量验收规范》GB50210—20012．建筑设计规范（1）《建筑结构荷载载规范》GB50009-2001（2）《高层民用建筑设计防火规范》GB50045-95（2005年版）。

（4）《建筑物防雷设计规范》GB50057—94（2000年版）（5）《建筑抗震设计规范》GB50011-2001(6）《民用建筑热工设计规范》GB50176-93（7）《民用建筑隔声设计规范》GBJ118-883．铝材规范（1)《建筑铝型材基材》GB/T5237.1-2000（2）《建筑铝型材阳极氧化、着色型材》GB/T5237.2-2000 （3）《建筑铝型材粉末喷涂型材》GB/T5237.4-2000（4)《建筑铝型材氟碳喷涂型材》GB/T5237。

铝合金门窗设计说明(最新版)1资料-共12页

淄博君临天下铝合金门窗工程设计说明一、工程概况1）基本参数1.工程名称：君临天下3#.13#.14#.15#.酒店2.设计单位3.建设单位：4.建筑高度：结构形式：剪力墙结构5.设计范围：铝合金门窗，铝百叶2）建筑特点无论是建筑功能还是立面形式，都将成为现代建筑的代表。

目前相当数量的建筑是以型表义，这座建筑的设计真正实现型义互动，是建筑艺术底层含意的传达。

优化合理的门窗功能、动感的立面造型，使外型与围护结构融为一体，实现了整个建筑的和谐统一。

二、设计依据及采用规范（一）设计依据1．基本风压值：W=0.50KN/m2。

2．地震设防：7度。

3．地区粗糙度：C类。

（二）采用规范1．门窗设计规范（1）《铝合金门窗》GB/T 8478-2019（2）《住宅建筑门窗应用技术规范》DBJ 01-79-2019（3）《建筑外门窗气密、水密、抗风压性能分级及检测方法》GB/T 7106-2019 （4）《建筑门窗空气声隔声性能分级及检测方法》GB/T 8485-2019（5）《建筑外门窗保温性能分级及检测方法》GB/T 8484-20192．建筑设计规范（1）《建筑结构荷载规范》GB50009-2019（2）《建筑设计防火规范》GB50016-2019（3）《高层民用建筑设计防火规范》GB50045-95（4）《建筑物防雷设计规范》GB50057-2019（5）《建筑抗震设计规范》GB50011-2019（6）《民用建筑热工设计规范》GB50176-93（7）《民用建筑隔声设计规范》GBJ118-89（8）《采暖通风与空气调节设计规范》GBJ19-873．铝材规范（1）《铝合金建筑型材第一部分：基材》GB 5237.1-2019（2）《铝合金建筑型材第二部分：阳极氧化型材》GB 5237.2-2019 （3）《铝合金建筑型材第三部分：电泳涂漆型材》GB 5237.3-2019 （4）《铝合金建筑型材第四部分：粉末喷涂型材》GB 5237.4-2019 （5）《铝合金建筑型材第五部分：氟碳漆喷涂型材》GB 5237.5-2019 （6）《铝合金建筑型材第六部分：隔热型材》GB 5237.6-20194．玻璃规范（1）《建筑玻璃应用技术规程》JGJ113-2019（2）《浮法玻璃》GB11614-2019（3）《夹层玻璃》GB9962-2019（4《中空玻璃》GB11944-2019（5）《镀膜玻璃第一部分阳光控制镀膜玻璃》GB/T18915.1-2019 （6）《镀膜玻璃第二部分低辐射镀膜玻璃》GB/T18915.2-2019（7）《玻璃幕墙光学性能》GB/T18091-2019（8）《幕墙用钢化玻璃与半钢化玻璃》GB17841-2019（9）《着色玻璃》GB/18701-2019（10）《建筑用安全玻璃防火玻璃》GB15763.1-2019（11）《建筑用安全玻璃第2部分：钢化玻璃》GB15763.2-20195．钢材规范（1）《钢结构设计规范》GBJ50017-2019（2）《钢结构防火涂料》GB14907-2019（3）《建筑钢结构焊接技术规程》GB700-88（4《冷弯薄壁型钢结构设计规范》GB50018-2019（5）《碳素结构钢》GB700-2019（6）《优质碳素结构钢技术条件》GB699-88（7）《低合金高强度结构钢》GB1597-94（8）《不锈钢棒》GB/T1220（9）《不锈钢冷加工钢棒》GB/T4226（10）《不锈钢冷扎钢板》GB/T3289-92（11）《不锈钢热扎钢板》GB/T4237-926．胶类规范（1）《硅酮建筑密封胶》GB/T14683-2019（2）《建筑用硅酮结构密封胶》GB16776-2019（3）《聚硫建筑密封胶》JC483-2019（4）《中空玻璃用弹性密封剂》JC486-2019（5）《石材幕墙接缝用密封胶》JC/T883-2019（6）《幕墙玻璃接缝用密封胶》JC/T882-20197．其他规范《绝热用岩棉、矿棉及其制品》GB/T11835-98三、设计说明（一）分格设计首先满足国家及地方现行标准的情况下，在设计原方案上进行深化设计，使得门窗在满足各项性能要求、实现实用及使用的目的，充分考虑了如下因素：1．满足建筑设计效果要求。

门窗工程设计总说明

X长流起步区36#地西岸首府门窗工程设计总说明一一、工程概况1、工程名称：2、工程地点：3、建设单位：4、建筑设计单位：5、本工程铝合金门窗设计是依据设计院提供的建筑施工图要求,在理解图纸的根底上,力求完善和表达建筑师对整栋建筑的立面效果构思以及设计意念按满足现行相关国家标准的要求，以保证经济的原则，而形本钱设计方案。

二、设计范围1、主楼地上局部室外铝合金门窗〔大堂入口大门除外〕2、大堂落地窗、大门3、5#、6#裙房及塔楼局部的外门窗三、设计依据及要求1、自然条件：a)根本风压：W0=0.75KN/m2b)地面粗糙度：B类c)地震设防烈度：8度d)年平均最大温差：80°C2、设计依据：a)《铝合金门窗工程设计、施工及验收标准》GBJ15-30-202Xb)《建筑结构荷载标准》GB50009-202Xc)《钢化玻璃》GB9963-1998d)《建筑用平安玻璃防火玻璃》GB15763.1-202Xe)《中空玻璃》GB11944-202Xf)《建筑玻璃应用技术规程》JGG113-202Xg)《铝合金窗》GB/T8479-202Xh)《铝合金门》GB/T8478-202Xi)《铝合金建筑型材》GB5237-202Xj)《硅酮建筑密封胶》GB/T14683-93k)《建筑抗震设计标准》GB50011-202Xl)《建筑物防雷设计标准》GB50057m)《夏热冬暖地区居住建筑节能设计标准》JGJ75-202Xn)《建筑外窗抗风压性能分级及其测量方法》GB/T7106-202Xo)《建筑外窗气密性能分级及其测量方法》GB/T7107-202Xp)《建筑外窗水密性能分级及其测量方法》GB/T7108-202Xq)《建筑外窗保温性能分级及其测量方法》GB/T8484-202Xr)《建筑外窗隔声性能分级及其测量方法》GB/T8485-202X四、门窗主要材料选择1、铝型材：a)选用“亚铝〞等国产优质断桥铝型材及一般铝合金型材，型材符合国标(GB5237-202X)的规定，合金牌号为6063-T5。

铝合金门窗设计说明

铝合金门窗设计说明2017-10(总5页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--设计说明1.工程概况1.1.工程名称：**************铝合金门窗工程。

1.2.工程地点：成都市*******1.3.建设单位：**********地产开发有限公司1.4.建筑设计： *********设计研究院1.5.门窗设计：广州行盛玻璃幕墙工程有限公司1.6.设计范围：1#、2#、3#、4#、6#、8#楼铝合金门窗、铝合金百叶2主要设计依据2.1设计参数基本风压值：W0=KN/m2（风荷载按50年考虑）地震设防烈度：7度2.2地面粗糙程度分类门窗、幕墙属于外围护构件，按《建筑结构荷载规范》（GB50009-2012）A类：指近海海面和海岛、海岸、湖岸及沙漠地区；B类：指田野、乡村、丛林、丘陵以及房屋比较稀疏的乡镇和城市郊区；C类：指有密集建筑群的城市市区；D类：指有密集建筑群且房屋较高的城市市区。

依据上面分类标准，本工程为C类地形2.3设计引用的规范、标准及资料2.3.1.门窗、幕墙设计规范《铝合金门窗》 GB/T8478-2008《铝合金门窗工程技术规范》 JGJ214-2010《铝合金结构设计规范》 GB50429-2007《玻璃幕墙工程技术规范》 JGJ102-2003《点支式玻璃幕墙工程技术规程》 CECS127-2001《点支式玻璃幕墙支撑装置》 JG138-2001《吊挂式玻璃幕墙支承装置》 JG139-2001《建筑玻璃应用技术规程》 JGJ113-2009《建筑幕墙》 GB/T21086-20072.3.2.建筑设计规范《钢结构设计规范》 GB50017-2003《钢结构防火涂料》 GB14907-2002《高层民用建筑钢结构技术规范》 JGJ99-98《高层建筑混凝土结构技术规程》 JGJ3-2010《高层民用建筑设计防火规范》 GB50045-95(2005年版)《高处作业吊篮》 GB19155-2003《地震震级的规定》 GB/17740-1999《工程抗震术语标准》 JGJ/T97-2011《建筑工程抗震设防分类标准》 GB50223-2008《建筑结构荷载规范》 GB50009-2012《建筑结构可靠度设计统一标准》 GB50068-2001《建筑抗震设计规范》 GB50011-2010《公共建筑节能设计标准》 GB50189-2005《混凝土结构后锚固技术规程》 JGJ145-2004《混凝土结构结构设计规范》 GB50010-2010《混凝土用膨胀型、扩孔型建筑锚栓》 JG160-2004《既有居住建筑节能改造技术规程》 DB37/T848-2007《建筑表面用有机硅防水剂》 JC/T902-2002《建筑防火封堵应用技术规程》 CECS154：2003《建筑钢结构焊接技术规程》 JGJ81-2002《建筑隔声评价标准》 GB/T50121-2005《建筑设计防火规范》 GB50016-2006《冷弯薄壁型钢结构设计规范》 GB50018-2002《民用建筑隔声设计规范》 GB50118-2010《民用建筑热工设计规范》 GB50176-93《夏热冬冷地区居住建筑节能设计标准》 JGJ134-2010《夏热冬暖地区居住建筑节能设计标准》 JGJ75-2003《民用建筑设计通则》 GB50352-20052.3.3.玻璃规范《镀膜玻璃》 GB/T《防弹玻璃》 GB17840-1999《浮法玻璃》 GB11614-1999《夹层玻璃》 GB/T9962-1999《建筑用安全玻璃第2部分：钢化玻璃》《建筑用安全玻璃第1部分:防火玻璃》《幕墙用钢化玻璃与半钢化玻璃》 GB17841-1999《普通平板玻璃》 GB4871-1995《热弯玻璃》 JC/T915-2003《压花玻璃》 JC/T511-2002《中空玻璃》GB/T11944-2012《着色玻璃》 GB/T18701-20022.3.4.铝材规范《变形铝及铝合金化学成份》 GB/T3190-2008《建筑用隔热铝合金型材-穿条式》 JG/T175-2011《建筑用铝型材、铝板氟碳涂层》 JGJ133-2000《铝合金建筑型材第1部分基材》《铝合金建筑型材第2部分阳极氧化、着色型材》《铝合金建筑型材第3部分电池涂漆型材》《铝合金建筑型材第4部分粉末喷涂型材》《铝合金建筑型材第5部分氟碳喷涂型材》《铝合金建筑型材第6部分隔热型材》《铝及铝合金金彩色涂层板、带材》 YS/T431-2009《一般工业用铝板及铝合金板、带材》 GB/~3-2006《铝型材截面几何参数算法及计算机程序要求》 YS/T437-2009 2.3.5.钢材规范《建筑结构用冷弯矩形钢管》 JG/T178-2005《耐候结构钢》 GB/T4171-2008《高碳铬不锈钢丝》YB/T096-2015《合金结构钢》GB/T3077-2015《结构用无缝钢管》 GB/T 8162-2008《金属覆盖层钢铁制品热渡锌层技术要求》 GB/T13912-2002《冷拔异形钢管》GB/T3094-2012《碳钢焊条》GB/T5117-2012《碳素结构钢》 GB/T700-2006《碳素结构钢和低合金结构钢热轧薄钢板及钢带》GB/T912-2008《碳素结构钢和低合金结构钢热轧厚钢板及钢带》GB/T3274-2007《优质碳素结构钢》GB/T699-2015《不锈钢棒》 GB/T1220-2007《不锈钢和耐热钢冷轧钢带》GB/T4239-2007《不锈钢冷加工钢棒》 GB/T4226-2009《不锈钢冷轧钢板及钢带》 GB/T3280-2007《不锈钢丝》 GB/T4240-2009《建筑用不锈钢绞线》 JG/T200-20072.3.6.紧固件及五金件规范《封闭型沉头抽芯铆钉》 GB/T12616-2004《封闭型平圆头抽芯铆钉》 GB/T12615-2004《紧固件螺栓和螺钉》 GB/T5277-1985《紧固件公差螺栓、螺钉、螺柱和螺母》 GB/《紧固件机械性能不锈钢螺母》 GB/《紧固件机械性能不锈钢螺栓、螺钉、螺柱》 GB/《紧固件机械性能抽芯铆钉》 GB/《紧固件机械性能螺母、粗牙螺纹》 GB/《紧固件机械性能螺母、细牙螺纹》 GB/《紧固件机械性能螺栓、螺钉和螺柱》 GB/《紧固件机械性能自攻螺钉》 GB/《紧固件术语盲铆钉》 GB/T3099-2004《螺纹紧固件应力截面积和承载面积》 GB/《紧固件机械性能自攻螺钉》 GB/《地弹簧》 QB/T 2697-2005《铝合金门插锁》 QB/T3885-1999《平开铝合金窗把手》 QB/T3886-1999《铝合金撑挡》 QB/T3887-1999《铝合金窗不锈钢滑撑》 QB/T3888-1999《铝合金门窗拉手》 QB/T3889-1999《铝合金门锁》 QB/T3901-1999《铝合金窗锁》 QB/T3900-1999《推拉铝合金门用滑轮》 QB/T3902-1999 《外装门锁》 QB/T2473-2000《弹子插芯门锁》 GB/T2474-2000《建筑门窗五金件插销》 JG214-2007《建筑门窗五金件传动机构用执手》 JG124-2007《建筑门窗五金件旋压执手》 JG213-2007《建筑门窗五金件合页（铰链）》 JG125-2007《建筑门窗五金件滑撑》 JG127-2007《建筑门窗五金件滑轮》 JG129-2007《建筑门窗五金件多点锁闭器》 JG215-2007《建筑门窗五金件撑挡》 JG128-2007《建筑门窗五金件通用要求》 JG212-2007《建筑门窗五金件单点锁闭器》 JG130-2007《建筑门窗内平开下悬五金系统》 JG168-2004《钢塑共挤门窗》 JG207-20072.3.7.胶类及密封材料规范《丙烯酸酯建筑密封膏》 JC484-2006《幕墙玻璃接缝用密封胶》 JC/T882-2001《丁基橡胶防水密封胶粘带》 JC/T942-2004《彩色涂层钢板用建筑密封胶》 JC/T884-2001《干挂石材幕墙用环氧胶粘结剂》 JC887-2001《混凝土建筑接缝用密封胶》 JC/T881-2001《建筑窗用弹性密封剂》 JC485-2007《建筑密封材料试验方法》 GB/～20-2002《建筑用防霉密封胶》 JC/T885-2016《建筑用硅酮结构密封胶》 GB16776-2005《聚氨酯建筑密封胶》 JC/T482-2006《绝热用岩棉、矿棉及其制品》 GB/T11835-2007《中空玻璃用弹性密封胶》 GB∕T 29755-2013《中空玻璃用丁基热熔密封胶》JC/T914-20142.3.8.相关物理性能等级测试方法《玻璃幕墙工程质量检验标准》 JGJ/T139-2001《玻璃幕墙光学性能》 GB/T18091-2000《采暖居住建筑节能检验标准》 JGJ132-2001《建筑幕墙气密、水密、抗风压性能检测方法》 GB/T15227-2007《建筑幕墙抗震性能振动台试验方法》 GB/T18575-2001《建筑幕墙平面内变形性能检测方法》 GB/T18250-2000《建筑外门窗保温性能分级及检测方法》 GB/T8484-2008《建筑外窗采光性能分级及检测方法》 GB/T11976-2002《建筑外窗抗风压性能分级及检测方法》 GB/T7106-2002《建筑门窗空气声隔声性能分级及检测方法》 GB/T8485-2008《建筑外窗气密性能分级及检测方法》 GB/T7107-2002《建筑外窗水密性能分级及检测方法》 GB/T7108-2002《建筑装饰装修工程施工质量验收规范》 GB50210-20013物理性能要求3.1.建筑外窗抗风压性能3.1.1.建筑外门窗所承受的风荷载按现行国家标准《建筑结构荷载规范》GB50009规定的围护结构风荷载标准值进行计算确定，且不应小于1000Pa。

门窗设计说明

门窗设计说明太仓沙溪盛洋城市花园别墅铝合⾦门窗⼯程设计施⼯总说明第⼀章铝合⾦门窗⼯程概况⼀．⼯程概况◆⼯程名称：太仓沙溪盛洋城市花园别墅铝合⾦门窗⼯程◆建设单位（业主）：太仓盛洋房产开发有限公司◆建筑师：南通中房建筑设计研究院◆⼯程性质：住宅楼◆主体结构形式：框架剪⼒墙结构◆建筑⾼度：15.6 M◆地⾯粗糙度类型：B类◆建筑物耐⽕等级：地上⼆级◆抗震设防烈度：七度⼆．建筑效果及铝合⾦门窗设计思路该项⽬为太仓沙溪盛洋城市花园别墅铝合⾦门窗⼯程，设计的⾸要原则是在注重功能，讲究实⽤的同时，营造⼀个现代化的、简洁的，体现出对⼈关怀的室内环境。

别墅强调整体设计思路，室外设计风格、⽤材遵照统筹兼顾、突出重点、美观经济实⽤的原则。

没有奢华的装饰，使⽤⽆污染的建筑材料，⾃然环保，注重节能，达到少维护或免维护。

对空间的设计亦参照经济节能的标准，加以适当的改造，创造⼀个⾼效、明快、⼈性化的室内空间。

我司通过对这独特的建筑进⾏分析，并充分遵循原建筑设计的思路，同时运⽤铝合⾦的材料特点，在总体建筑造型设计中，以外墙饰⾯为基础装饰，在此基础上还充分利⽤了铝合⾦窗玻璃的通透、轻巧的特性，使⼈与⾃然得到沟通，同时与其它外墙整体效果进⾏呼应与对⽐。

玻璃与墙⾯形成虚实对⽐、质感对⽐、⾊彩对⽐以及动静对⽐的效果，构成了⼀种和谐之美，使得建筑⾼雅、华贵⽽不失庄重。

我司的铝合⾦门窗设计就是充分把握本建筑特点，利⽤断桥铝合⾦门窗的先进技术、材料特点对每⼀个细微部位所代表的建筑符号⼀⼀进⾏体现，使本⼯程⽆论是视觉效果还是使⽤功能、结构安全性、门窗物理性能等都达到⾮常⾼的境界，使它成为⼜⼀⾼品质的精品⼒作。

三、外⽴⾯装饰分类概述：外饰铝合⾦门窗⼯程主要包括50系列隔热断桥平开窗、552系列隔热断桥平开门、90系列隔热断桥推拉门等⼯程（铝合⾦型材表⾯为粉沫喷涂处理）。

1、50系列隔热断桥平开窗50系列隔热断桥平开窗，龙⾻为隔热断桥铝合⾦型材，玻璃为6+12A+6中空Low-E 玻璃。

断桥铝门窗设计说明

2、金属装饰方管为100*100*4.0厚铝方管，外观粉末喷涂涂层厚度应符合要求。
3、门窗玻璃：按原设计。
4、玻璃依据玻璃的分格尺寸及所处位置进行风压计算确定，并须经检测各项指标均达到设计要求，在生产加工门窗之前厂家应对应门窗洞口进行实测实量。
5、铝门窗距地面900㎜以下的或面积大于1.5㎡的玻璃，须采用中空钢化玻门璃。
一、设计依据：
《建筑节能工程施工质量(GB5824)
《铝合金门窗》(GB/T?8478-2008)
《铝合金建筑型材.基材》(GB 5237.1-2004)
《铝合金建筑型材.隔热型材》(GB?5237.6-2004)
《门、窗、幕墙窗用五金附件》（国家建筑标准设计图集04J631）
《密封胶条》(GB?10711)
《建筑玻璃应用技术规程》(JGJ?113-2003)
《中空玻璃》(GB?11944－2002)
建筑外窗雨水渗漏分级及其检测方法(GB7108)
建筑外窗保温性能分级及其检测方法(GB8484)
建筑外窗抗风压性能分级及其检测方法(GB7106)
建筑外窗空气渗透性能分级及其检测方法(GB7107)
2、窗编号、色彩、材料和洞口尺寸详见门窗大样及立面详图，门生产厂家要根据饰面材料和土建施工误差调正窗尺寸。
3、所有门窗除注明外，门窗均居墙中安装。
4、门窗分格尺寸、框料和玻璃颜色以及五金配件、附件等均需按现场实际核对。
二、门窗材料设计：
1、型材选用：均选用灰色上悬断桥铝合金窗50系列、60系列。
2、铝门窗主型材壁厚：门型材截面主要受力杆件（指扇型材、竖梃型材、横档型材、拼窗型材，或经计算为受力最大杆件）最小实测壁厚不小于2.0mm，门其它一般受力型材最小实测壁厚应不小于1.4mm；窗型材截面主要受力杆件（指扇型材、竖梃型材、横档型材、拼窗型材，或经计算为受力最大杆件）最小实测壁厚应不小于1.4mm。玻璃压线等配套铝料最小实测壁厚应不小于1.0mm。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

嘉园断桥铝合金窗制作安装工程设计方案总体说明华晨门窗技术文件1 嘉园断桥铝合金窗制作安装工程设计方案总体说明一、工程概况工程名称：嘉园小区工程地点：XX 省XX 市建设单位：房地产开发有限公司建筑设计单位：中冶京诚工程技术有限公司建筑高度：最高米主体结构形式：现浇钢筋混凝土剪力墙结构建筑耐久年限：50年抗震烈度：7度工程概述：本工程分为三个标段，涉及断桥铝合金窗、玻璃幕墙、不锈钢玻璃门制作安装 1）．断桥铝合金窗：断桥铝型材选用北京和平铝平开P55系列及781推拉系列粉末喷涂断桥铝型材、热处理方式：6063T5，型材厚度大于等于1.4mm,型材颜色见样板；五金件选用杨氏立兴产品，玻璃选用洛玻生产的浮法玻璃6+12+6中空玻璃；密封胶采用国产优质产品“白云”密封胶；胶条选用河北亚泰三元乙丙高抗老化性胶条；门窗副框选用40X20X1.5镀锌型钢。

2）.隐框玻璃幕墙：弧形隐框幕墙采用折线做法，立面玻璃采用6+12A+5+0.76PVB+5mm 中空夹胶玻璃，主龙骨采用HP140铝材，表面粉末喷涂处理，五金配件采用杨氏立兴产品。

二、设计依据及采用规范（一）设计依据1．基本风压值：W=0.450KN/m 2 2．地震设防：7度。

3．地区粗糙度：C 类。

（二）采用规范 1．幕墙设计规范（1）《玻璃幕墙工程技术规范》JGJ102-2003 （2）《金属、石材幕墙工程技术规范》JGJ133-2001 （3）《建筑工程安全玻璃使用规定》（4）《建筑幕墙物理性能分级》GB/T15225-94 （5）《建筑幕墙空气渗透性能测试方法》GB/T15226-94 （6）《建筑幕墙风压变形性能测试方法》GB/T15227-94 （7）《建筑幕墙雨水渗透性能测试方法》GB/T15228-94 （8）《建筑外窗抗风压性能分级及检测方法》GB/T7106-2002 （9）《建筑外窗气密性能分级及检测方法》GB/T7107-2002 （10）《建筑外窗水密性能分级及检测方法》GB/T7108-2002 （11）《建筑外窗采光性能分级及检测方法》GB/T11976-2002 （12）《建筑外窗空气隔声性能分级及检测方法》GB/T8485-2002 （13）《建筑幕墙平面内变形性能及检测方法》GB/T18250-2000 （14）《建筑幕墙幕墙抗震性能地震台实验方法》GB/T18575-2001 （15）《建筑装饰工程施工及质量验收规范》GB50210-2001 （16）《玻璃幕墙施工程质量验收标准》JGJ/139-2001 2．建筑设计规范（1）《建筑结构荷载载规范》GB50009-2001 （2）《建筑设计防火规范》GBJ16-87（3）《高层民用建筑设计防火规范》GB50045-95 （4）《建筑物防雷设计规范》GB50057-94 （5）《建筑抗震设计规范》GB50011-2001 （6）《民用建筑热工设计规范》GB50176-93 （7）《民用建筑隔声设计规范》GBJ118-89 （8）《采暖通风与空气调节设计规范》GBJ19-87嘉园断桥铝合金窗制作安装工程设计方案总体说明华晨门窗技术文件- 2 - 3．铝材规范（1）《建筑铝型材基材》GB/T5237.1-2000（2）《建筑铝型材阳极氧化、着色型材》GB/T5237.2-2000 （3）《建筑铝型材电泳涂漆型材》GB/T5237.3-2000 （4）《建筑铝型材粉末喷涂型材》GB/T5237.4-2000 （5）《建筑铝型材氟碳喷涂型材》GB/T5237.5-2000 （6）《铝及铝合金轧制板材》GB/T3880-1997（7）《建筑用铝型材、铝氟碳喷涂型材》GB/T133-2000 4．玻璃规范（1）《建筑玻璃应用技术规程》JGJ113-97 （2）《浮法玻璃》GB11614-1999 （3）《钢化玻璃》GB9963-1999 （4）《夹层玻璃》GB9962-1999 （5）《中空玻璃》GB11944-2002（6）《镀膜玻璃第一部分阳光控制镀膜玻璃》GB/T18915.1-2002 (7)《镀膜玻璃第二部分低辐射镀膜玻璃》GB/T18915.2-2002 (8)《玻璃幕墙光学性能》GB/T18091-2000(9)《幕墙用钢化玻璃与半钢化玻璃》GB17841-1999 (10)《着色玻璃》GB/18701-2002(11)《建筑用安全玻璃防火玻璃》GB15763.1-2001 (12)《铝合金窗》GB/T8479-2003 (13)《铝合金门》GB/T8478-2003 5．钢材规范（1）《钢结构设计规范》GBJ50017-2003 （2）《钢结构防火涂料》GB14907-2002 （3）《建筑钢结构焊接技术规程》GB700-88 （4）《碳素结构钢》JGJ81-2002（5）《冷弯薄壁型钢结构设计规范》GB50018-2002 （6）《碳素结构钢》GB700-88（8）《低合金高强度结构钢》GB1597-94 （9）《不锈钢棒》GB/T1220（10）《不锈钢冷加工钢棒》GB/T4226 （11）《不锈钢冷扎钢板》GB/T3289-92 （12）《不锈钢热扎钢板》GB/T4237-92 6．胶类规范（1）《硅酮建筑密封胶》GB/T14683-2003 （2）《建筑用硅酮结构密封胶》GB16776-97 （3）《聚硫建筑密封胶》JC483-92 （4）《中空玻璃用弹性密封剂》JC486-2001 三、设计说明本工程平开窗为P55系列断桥铝合金窗。

（一）主要特点框组角节点图嘉园断桥铝合金窗制作安装工程设计方案总体说明华晨门窗技术文件- 3 -扇组角节点图中挺十字连接组装节点图中挺十字连接组装节点图金开启扇的断面宽度减小，提高透光率；2 开启扇玻璃与固定玻璃在同一平面内，没有视觉差别；3 铝合金拼条利用型材之间配合传力，螺钉只起限位作用，受力效果较好； 5 采取先安装玻璃后打胶密封形式，密封性提高；6 中梃组装采用“T ”型角码，利用型材之间配合传力，螺钉只起限位作用，连接牢固；7 所有框、扇采用铝合金角码挤角的方式进行组装，具有较高的连接强度；8 开启扇采用不锈钢组角钢片加强角部连接，可提高扇角部的平整度；9 根据工程需要选用安装磨擦铰链开启扇，可选用国产优质五金配件，实现多点锁紧，不需任何加工；10 本套型材可实现平开窗、下悬窗、固定窗以及多种窗型的组合，适用范围较广； 11 开启扇采用三元乙丙胶条进行双道干密封，并在外侧下部设有排水孔，两侧设有平衡孔。

（二）设计规定1 本套型材安装玻璃最佳厚度为6mm+12+6mm ，2 承重垫块应采用邵氏硬度为85±5的硬质PVC 塑料块或氯丁橡胶块，并应模压成形，放置在板块的二个1/4边长处，宽度以大于玻璃厚度4mm 为宜，长度应根据结构计算确定，但不应小于100mm ；3 主受力型材如中梃应根据实际窗型和使用环境，由结构计算来确定；4 开启扇的密封胶条应采用邵氏硬度为40±5的三元乙丙胶条，并应挤出成形；5 开启扇的密封胶条应采用450的剪切下料形式，下料长度应比理论长度长约10%，并在转角处用采用德国威玛诺631/500粘接剂粘接牢固；6 机制螺钉可以采用自钻自攻机制螺钉替代，但不能采用自攻螺钉替代；7 开启扇的锁点数量不仅要满足结构计算的要求，更要满足密封性能的要求，锁点数量至少不应少于二点；嘉园断桥铝合金窗制作安装工程设计方案总体说明华晨门窗技术文件- 4 - 8 玻璃压条外形采用方形设计与本套型材整体效果协调，必须采取90°下料，如用户需45°下料或选用流线型设计，可通过改变玻璃压条来满足要求；9 开启扇、框组框接缝处的硅酮密封胶应在组框工序开始前进行，组角后应在开启框四个角部位进行围胶密封，以保证角部的密封性能和强度；10 铝合金拼条组装后应在组角处进行围胶密封；11 窗框安装时镀锌固定片或固定螺钉的间距应根据计算来确定，一般不应大于300mm ，距端部不应大于150mm;安装方式可采取多种方式中的一种或两种以上的组合方式，但固定件的数量必须通过结构计算来确定四、建筑外窗性能设计指标及保证措施建筑外窗性能设计指标包括以下七个方面：风压变形性能/空气渗透性能/雨水渗漏性能/保温性能/隔声性能（以上由国家标准GB/T15225规定）/平面变形性能/耐冲击性能（JGJ102－2003规定）。

另外补充说明：耐腐蚀设计（一）风压变形性能1．风压变形系指建筑幕墙在与其相垂直的风压作用下，保持正常性能不发生任何损坏的能力。

2．建筑幕墙性能分级值3.本工程按照《玻璃幕墙工程技术规范》及《建筑结构荷载规范》对风荷载标准值进行了计算，铝型材龙骨相对挠度≤1/180，钢龙骨相对挠度≤1/300；对所有幕墙及窗中的受力构件进行了详细分析计算（详见计算书），以保证本工程幕墙在阵风袭击下不受损坏，保证安全。

幕墙按其计算值将幕墙风压变形性能分级确定在Ⅱ级。

（二）空气渗透性能1．空气渗透性能系指在风压作用下，其开启部分为关闭状况的幕墙透过空气的性能。

（三）雨水渗漏性能1．雨水渗漏性能系指在风雨同时作用下，幕墙透过雨水的能力。

2．雨水渗漏性能分级值（四）保温性能1．保温性能系指在幕墙两侧存在空气温度差条件下，幕墙阻抗从高温一侧向低温一侧传热的能力。

2．幕墙保温性能分级表性能为Ⅳ级。

（五）隔声性能嘉园断桥铝合金窗制作安装工程设计方案总体说明华晨门窗技术文件- 5 - 1．隔声性能是指通过空气传到幕墙外表面的噪声经过幕墙反射，吸收和其他能量转化后的减少量，称为幕墙的有效隔声量。

2．幕墙隔声性能分级以声音平均透过损失表示，其分级值如下表：3．本工程外墙采用了中空玻璃，其隔声效果均可达到30B 以上，因而也具有很好的隔音效果。

隔声性能达到Ⅱ级。

（六）幕墙平面内变形性能1．幕墙平面内变形性能表征幕墙全部构造在建筑物层间变位强制幕墙变形后应予以保持的性能。

2．在地震和大风作用下，建筑物各层之间产生相对位移时，幕墙构件就会产生水平方向的强制位移。

由于在验算材料强度时，已按标准取用风载和地震力的组合效应，另外本工程幕墙设计的连接方式，在地震或大风作用下，产生强制水平位移时，板块之间相互独立，不会造成板块间的挤压破损。

平面变形性能为Ⅱ级。

（七）耐冲击性能1．耐冲击性能表示幕墙对冰雹、大风时飞来物、飞鸟等撞击的能力。

2．耐冲击性能用撞击力的运动值分级到Ⅲ级。

在材料选择上，铝合金型材采用静电粉末喷涂处理，钢龙骨进行了热浸镀锌处理，所用的连接件除具有一定的强度外，所有钢制零部件均进行了与其功能和位置相宜的防护处理，也具有足够的耐气候性。
