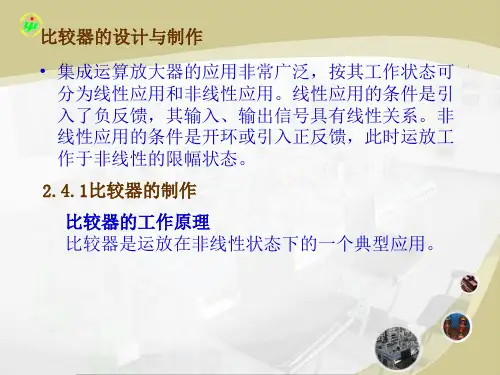

比较器的设计与制作

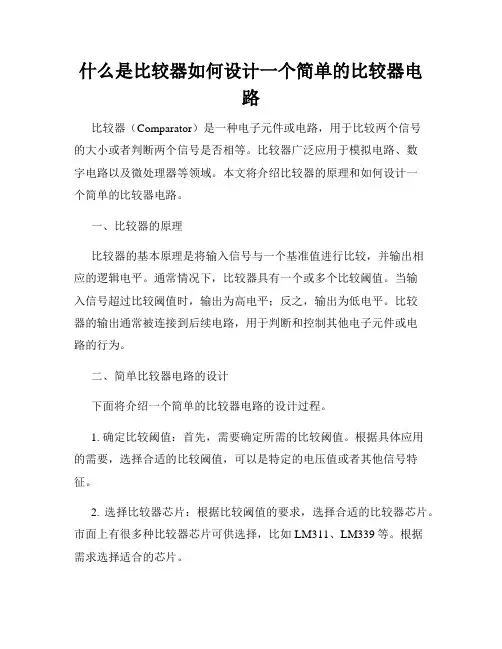

什么是比较器如何设计一个简单的比较器电路比较器（Comparator）是一种电子元件或电路，用于比较两个信号的大小或者判断两个信号是否相等。

比较器广泛应用于模拟电路、数字电路以及微处理器等领域。

本文将介绍比较器的原理和如何设计一个简单的比较器电路。

一、比较器的原理比较器的基本原理是将输入信号与一个基准值进行比较，并输出相应的逻辑电平。

通常情况下，比较器具有一个或多个比较阈值。

当输入信号超过比较阈值时，输出为高电平；反之，输出为低电平。

比较器的输出通常被连接到后续电路，用于判断和控制其他电子元件或电路的行为。

二、简单比较器电路的设计下面将介绍一个简单的比较器电路的设计过程。

1. 确定比较阈值：首先，需要确定所需的比较阈值。

根据具体应用的需要，选择合适的比较阈值，可以是特定的电压值或者其他信号特征。

2. 选择比较器芯片：根据比较阈值的要求，选择合适的比较器芯片。

市面上有很多种比较器芯片可供选择，比如LM311、LM339等。

根据需求选择适合的芯片。

3. 连接电路：将电路连接起来，使得输入信号和比较阈值能够正确地进行比较。

通常情况下，输入信号通过电阻分压电路或电压传感器接到比较器的输入脚上，然后通过引脚连接到电源。

4. 调整电路参数：根据需要，调整电路参数以满足应用需求。

可以通过改变电阻和电容的数值来实现参数的调整。

5. 连接输出：将比较器的输出连接到后续电路，以实现判断和控制信号。

三、比较器的应用比较器在电子领域有着广泛的应用，下面介绍几个常见的应用场景。

1. 模拟电路中的比较器：比较器常用于模拟电路中，用于检测两个信号的大小关系。

例如，电压比较器可以用于判断两个电压信号的大小，从而实现电压控制开关等功能。

2. 数字电路中的比较器：比较器在数字电路中也起着重要的作用。

比如，在计算机的内存控制电路中，比较器可以用于判断读写信号与内存地址的关系，从而实现读写操作。

3. 微处理器中的比较器：微处理器中通常拥有一些比较器，用于实现条件判断和分支跳转等功能。

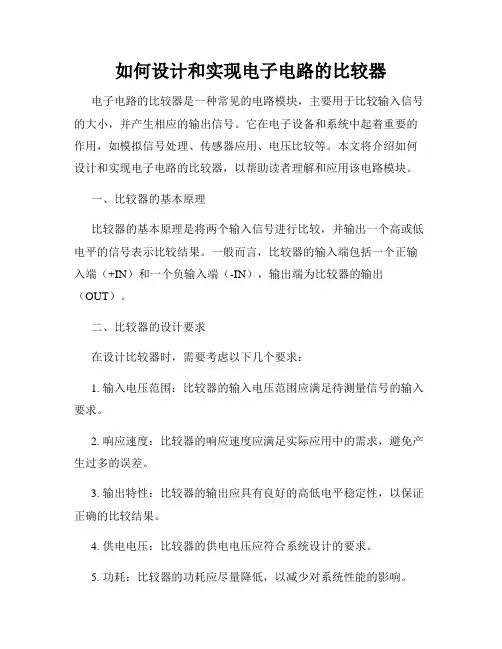

如何设计和实现电子电路的比较器电子电路的比较器是一种常见的电路模块，主要用于比较输入信号的大小，并产生相应的输出信号。

它在电子设备和系统中起着重要的作用，如模拟信号处理、传感器应用、电压比较等。

本文将介绍如何设计和实现电子电路的比较器，以帮助读者理解和应用该电路模块。

一、比较器的基本原理比较器的基本原理是将两个输入信号进行比较，并输出一个高或低电平的信号表示比较结果。

一般而言，比较器的输入端包括一个正输入端（+IN）和一个负输入端（-IN），输出端为比较器的输出（OUT）。

二、比较器的设计要求在设计比较器时，需要考虑以下几个要求：1. 输入电压范围：比较器的输入电压范围应满足待测量信号的输入要求。

2. 响应速度：比较器的响应速度应满足实际应用中的需求，避免产生过多的误差。

3. 输出特性：比较器的输出应具有良好的高低电平稳定性，以保证正确的比较结果。

4. 供电电压：比较器的供电电压应符合系统设计的要求。

5. 功耗：比较器的功耗应尽量降低，以减少对系统性能的影响。

三、比较器的常见电路结构在实际应用中，常见的比较器电路结构包括如下几种：1. 双电源比较器：该结构常用于单电源供电的系统，通过添加一个虚拟地节点来实现输入和输出的范围转换。

2. 差分比较器：该结构通过将输入信号与一个参考电压进行差分放大，以实现输入信号的比较。

3. 隔离式比较器：该结构通过隔离电路来提供更高的输入电阻和更低斜率，提高了比较器的性能。

4. 高速比较器：该结构通过采用高速运算放大器、快速电压限制器等元件，提高了比较器的响应速度。

四、比较器的应用实例比较器在实际应用中有着广泛的应用。

下面以温度检测电路为例，介绍比较器的应用实例。

在温度检测电路中，需要比较输入的温度信号与设定的温度阈值，当输入的温度信号高于或低于设定的阈值时，比较器将产生相应的输出信号，触发报警或控制其他设备的操作。

五、比较器的参数选择和优化在设计和实现比较器时，需要根据具体的应用需求选择合适的比较器芯片，并进行相应的参数优化。

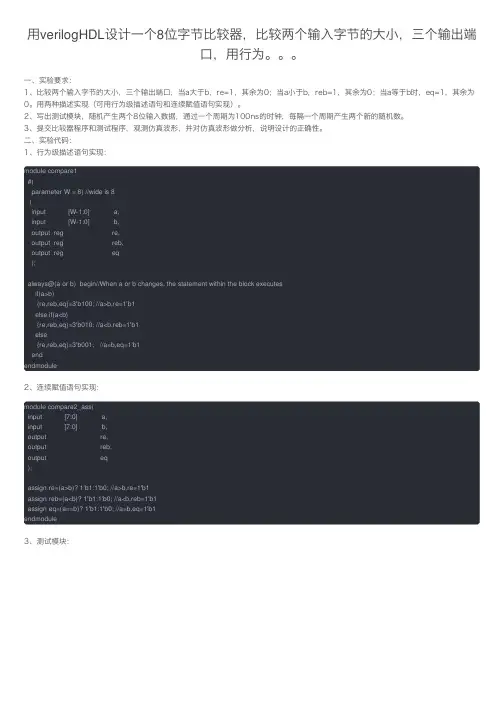

⽤verilogHDL设计⼀个8位字节⽐较器，⽐较两个输⼊字节的⼤⼩，三个输出端⼝，⽤⾏为。

⼀、实验要求：1、⽐较两个输⼊字节的⼤⼩，三个输出端⼝，当a⼤于b，re=1，其余为0；当a⼩于b，reb=1，其余为0；当a等于b时，eq=1，其余为0。

⽤两种描述实现（可⽤⾏为级描述语句和连续赋值语句实现）。

2、写出测试模块，随机产⽣两个8位输⼊数据，通过⼀个周期为100ns的时钟，每隔⼀个周期产⽣两个新的随机数。

3、提交⽐较器程序和测试程序，观测仿真波形，并对仿真波形做分析，说明设计的正确性。

⼆、实验代码：1、⾏为级描述语句实现：module compare1#(parameter W = 8) //wide is 8(input [W-1:0] a,input [W-1:0] b,output reg re,output reg reb,output reg eq);always@(a or b) begin//When a or b changes, the statement within the block executesif(a>b){re,reb,eq}=3'b100; //a>b,re=1'b1else if(a<b){re,reb,eq}=3'b010; //a<b,reb=1'b1else{re,reb,eq}=3'b001; //a=b,eq=1'b1endendmodule2、连续赋值语句实现：module compare2_ass(input [7:0] a,input [7:0] b,output re,output reb,output eq);assign re=(a>b)? 1'b1:1'b0; //a>b,re=1'b1assign reb=(a<b)? 1'b1:1'b0; //a<b,reb=1'b1assign eq=(a==b)? 1'b1:1'b0; //a=b,eq=1'b1endmodule3、测试模块：`timescale 1ns/1psmodule compare_tb();parameter CYCLE = 10;//100MHzreg [7:0] a;reg [7:0] b;wire re1;//The output ports of the two modules are defined separately wire re2;wire reb1;wire reb2;wire eq1;wire eq2;initial begina = 8'h00;b = 8'h00;#(CYCLE*1000)$stop;endalways #(CYCLE*10) //two random numbers per 100nsa={$random}%256;always #(CYCLE*10) //two random numbers per 100nsb={$random}%256;compare1 U1(.a(a),.b(b),.re(re1),.reb(reb1),.eq(eq1));compare2_ass U2(.a(a),.b(b),.re(re2),.reb(reb2),.eq(eq2));endmodule4、仿真波形：⾏为级描述语句实现的⽐较器波形：如下图所⽰，当a>b时re=1：如下图所⽰，当a<b时reb=1如下图所⽰，当a=b时eq=1：如下图所⽰，测试模块可实现每隔⼀个周期为100ns的时钟产⽣两个新的8位随机输⼊数据：连续赋值语句实现的⽐较器波形：如下图所⽰，当a>b时re=1：如下图所⽰，当a<b时reb=1:如下图所⽰，当a=b时eq=1：如下图所⽰，测试模块可实现每隔⼀个周期为100ns的时钟产⽣两个新的8位随机输⼊数据：。

本章小结 ............................................................. 29 结 致 论 .................................................................. 30 谢 .................................................................. 31
1.2
国内外发展现状分析
比较器是所有模数转换器的关键模块。其性能，尤其是速度、功耗，对整个模数转 换器的速度和功耗都有着至关重要的影响。但是传统的比较器很难同时满足模数转换器 对速度和功耗的要求，因此需要对传统的电路结构进行更新和改进，以满足应用要求。 传统的预放大锁存比较器有较小的延迟时间和低失调、低回踢噪声，但是这些高指标是 以高损耗和大的芯片面积为代价的；动态比较器虽然具有速度快、功耗低的优点，但是 失调电压和回踢噪声都很大，限制了其在高精度模数转换器中的应用；静态比较器具有 较小的回踢噪声，然而其功耗大，比较速度慢，不适于高速模数转换器。 关于比较器的研究，综合国际和国内模数转换器发展的情况来看，其趋势是高速和
关键词：高速比较器；CMOS；失调电压
I
兰omparator is one of the most important units in ADCs and widely used in electronic systems.The performances of comparators,such as speed, power consumption,noise, and offset,strongly influence the speed,precision and power consumption of ADCs. Voltage detectors,voltage level transformer,voltage-frequency transformer,sampling/track and hold circuit, zero detectors, peak and delay line detectors all utilize comparators. Based on preamplifier-latch theory,this design of the comparator useing pre-amplifier stage with the structure and dynamic latch structure,on the basis of the traditional structure of high-speed comparator circuit switch,application switching operational amplifier technology, improve the resolution and reduce the transmission delay. the comparator includes a preamplifier circuit of fully differential structure,a regenerative latch whose key components are inverters connected end to end,and a simple output stage which is made up of two cross-coupled NMOS transistor and the PMOS common source amplifier.When clock is low, the difference between input signal and reference signal amplified by preamplifier circuit,Preamplifier circuit get a big bandwidth to achieve high gain in the same time,improve the speed of the comparator effectively,Reduces the input offset voltage of the comparator,comparator output corresponding to logic level.When the clock signal is high,the comparator output is latched to high. Key words： high-speed comparator; CMOS; Offset voltag

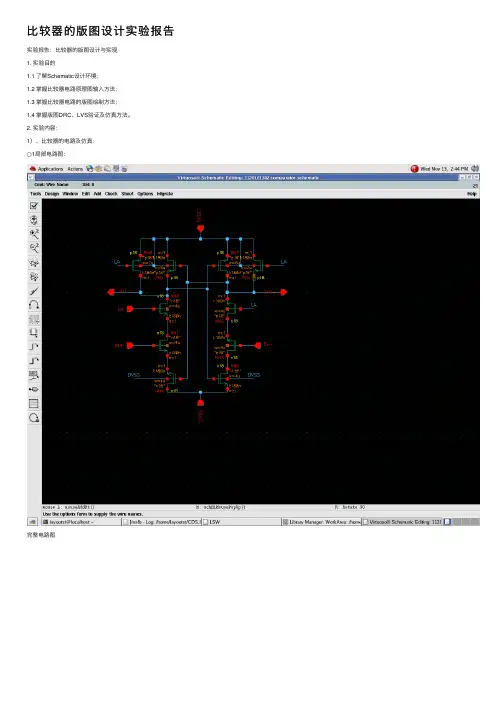

⽐较器的版图设计实验报告实验报告：⽐较器的版图设计与实现
1. 实验⽬的
1.1 了解Schematic设计环境；
1.2 掌握⽐较器电路原理图输⼊⽅法；
1.3 掌握⽐较器电路的版图绘制⽅法；
1.4 掌握版图DRC、LVS验证及仿真⽅法。

2. 实验内容：
1）、⽐较器的电路及仿真：
○1局部电路图：
完整电路图
○2激励信号（以表格的形式给出）
○3电路图的仿真结果。

2）、⽐较器的版图及仿真：○1版图（写出版图的⾯积）局部版图
版图⾯积⼤约为:10*10=100 um2 完整版图
版图⾯积⼤约为:25*35=875 um2 ○2版图的后仿提取⽹表
○3激励信号（以表格的形式给出）
○4版图的仿真结果。

3、收获与感悟：
通过这次⽐较器的实验，我不仅能够熟练地使⽤软件进⾏layout，还能考虑电路的⾯积、器件的匹配等因素进⾏版图的绘制。

这次实验中，我这设计⽐较器时，考虑了P1、P2、P3、P4以及N5、N6的匹配问题，⽤了指装交叉的设计思路，⼤⼤缩⼩了版图的⾯积，并且减⼩了⼀些寄⽣参数的影响，使电路的性能得到了优化。

这次实验完成后，我在做整个⽐较器设计的时候，我再次对前两次设计的原件进⾏了⼀些修改，主要是优化了⾯积，改善了输⼊输出端的位置，使我能在布局⽐较器的时候更⽅便。

可见我以前设计出来的版图还是有很多地⽅⽋考虑的，特别的⾯积没有做最好的优化，我在最后⼀次⼤实验中做了⼀些完善，最后还是完成了⾯积⽐较理想的完整的⽐较器。

在最后的布局中，我主要考虑了电路的对称性以减少⽐较器延迟。

什么是数字比较器如何设计一个数字比较器电路数字比较器是一种电子器件，用于比较两个输入数字的大小，并产生相应的输出信号。

在数字电路中，数字比较器是一种基本的逻辑电路，常用于数字系统的控制和运算。

数字比较器通常由比较器和输出逻辑电路两部分组成。

比较器的作用是接收两个输入数字，并将比较结果输出给输出逻辑电路。

输出逻辑电路根据比较结果产生相应的输出信号。

设计一个数字比较器电路的步骤如下：1. 确定比较器的位数：根据需要比较的数字的位数确定比较器的位数。

比如，如果要比较8位二进制数字，那么需要设计一个8位的数字比较器。

2. 确定输入和输出的电平：根据系统的工作电平确定输入和输出的电平。

通常，数字比较器的输入电平为逻辑高电平和逻辑低电平，输出电平为0和1。

3. 设计比较器的逻辑电路：根据比较器的位数，使用逻辑门和触发器等基本逻辑电路元件设计比较器的逻辑电路。

比如，一个4位的数字比较器可以使用4个比较器和4个与门组成。

每个比较器接收两个输入位，并将比较结果输出。

4. 设计输出逻辑电路：根据比较结果设计输出逻辑电路。

比如，如果比较器的输出结果为"大于"，则输出逻辑电路产生逻辑高电平作为输出信号；如果比较结果为"等于"，则输出逻辑电路产生逻辑高电平作为输出信号；如果比较结果为"小于"，则输出逻辑电路产生逻辑低电平作为输出信号。

5. 连接电源和输入信号：将设计好的数字比较器电路连接到电源和输入信号源。

确保电路正常工作，并能正确比较输入数字的大小。

6. 测试和调整：使用测试信号对数字比较器进行测试，并根据测试结果对电路进行调整，确保比较器的准确性和稳定性。

设计一个数字比较器电路需要一定的电子电路基础知识和能力。

使用数字电路设计软件，如Verilog或VHDL等，可以更方便地设计和模拟数字比较器电路。

集成运放的比较器设计实验报告集成运放的比较器设计实验报告
引言
本实验旨在设计一个集成运放的比较器电路，并进行实际的测试和验证。

比较器是一种重要的电子元件，用于比较两个电压的大小，并输出相应的电平信号。

通过本实验，我们将研究和掌握集成运放比较器电路的设计原理和操作方法。

实验过程
1. 准备工作：收集所需的元件和仪器，并进行检查和测试。

2. 搭建电路：根据设计原理，使用集成运放和其他必要的元件搭建比较器电路。

3. 调试设备：连接电源和信号源，并根据实验指导进行设备的调试和校准。

4. 测试比较器：输入不同的电压信号，并观察比较器输出的电平变化。

5. 记录实验数据：记录每次实验的输入电压和比较器输出的状态。

6. 分析实验结果：根据实验数据，分析比较器的性能和特点，并进行相应的讨论。

实验结果
在实验过程中，我们成功搭建了集成运放的比较器电路，并进行了多次测试。

实验结果表明，比较器能够准确地判断输入电压的大小，并输出相应的电平信号。

此外，我们还观察到比较器在输入信号变化过程中的响应速度和稳定性。

结论
通过本实验，我们深入了解了集成运放的比较器电路的设计原理和操作方法。

实验结果证实了该比较器的有效性和可靠性。

这项实验不仅提高了我们在电子电路设计方面的实践能力，还为日后相关领域的研究和应用奠定了基础。

参考文献
[引用相关文献]。

电压比较器的分析与设计实验报告篇一：东南大学模电实验报告_比较器东南大学电工电子实验中心实验报告课程名称：第 6 次实验实验名称：比较器电路院（系）：专业：姓名：学号：实验室:实验组别：同组人员：实验时间：评定成绩：审阅教师：实验六比较器电路一、实验目的1、熟悉常用的单门限比较器、迟滞比较器、窗口比较器的基本工作原理、电路特性和主要使用场合；2、掌握利用运算放大器构成单门限比较器、迟滞比较器和窗口比较器电路各元件参数的计算方法，研究参考电压和正反馈对电压比较器的传输特性的影响；3、了解集成电压比较器LM311的使用方法，及其与由运放构成的比较器的差别；4、进一步熟悉传输特性曲线的测量方法和技巧。

二、实验原理三、预习思考1、用运算放大器LM741设计一个单门限比较器，将正弦波变换成方波，运放采用双电源供电，电源电压为±12V，要求方波前后沿的上升、下降时间不大于半个周期的1/10，请根据LM741数据手册提供的参数，计算输入正弦波的最高频率可为多少。

答：查询LM74的数据手册，可得转换速率为0.5V/us,电源电压为?10V左右，计算可得输出方波的最大上升时间为40us,根据设计要求，方波前后沿的上升下降时间不大于半个周期的1/10,计算可得信号的最大周期为800us,即输入正弦波得到最高频率为1.25KHZ. 2、画出迟滞比较器的输入输出波形示意图，并在图上解释怎样才能在示波器上正确读出上限阈值电平和下限阈值电平。

答：Ch1接输入信号，ch2接输出信号，两通道接地，分别调整将两个通道的零基准线，使其重合。

用示波器的游标功能，通道选择ch1,功能选择电压，测出交点位置处电压即对应上限和下限阈值。

4、完成必做实验和选做实验的电路设计和理论计算。

答：1）LM741构成单门限电压比较器：2）LM311构成单门限电压比较器： 3）迟滞电压比较器：四、实验内容1、单门限电压比较器：(I) 用LM741构成一个单门限电压比较器，基准电平为0V，要求输出高低电平为±6V，供电电压为±12V，输入频率为１KHZ的正弦波，用示波器观察输入、输出信号波形，并用坐标纸定量记录（提示：可以使用稳压管）。

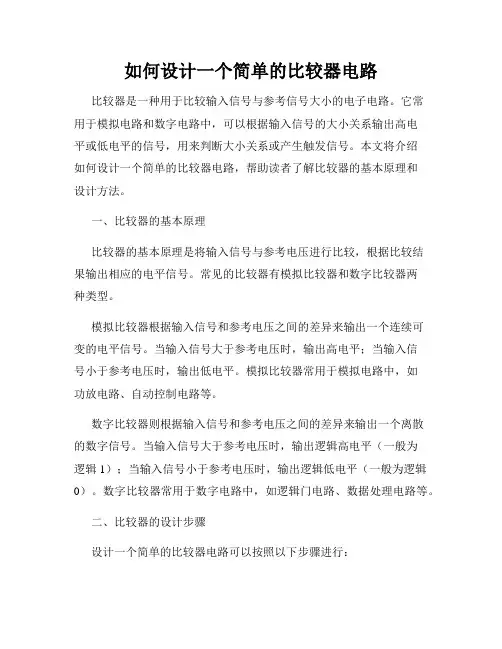

如何设计一个简单的比较器电路比较器是一种用于比较输入信号与参考信号大小的电子电路。

它常用于模拟电路和数字电路中，可以根据输入信号的大小关系输出高电平或低电平的信号，用来判断大小关系或产生触发信号。

本文将介绍如何设计一个简单的比较器电路，帮助读者了解比较器的基本原理和设计方法。

一、比较器的基本原理比较器的基本原理是将输入信号与参考电压进行比较，根据比较结果输出相应的电平信号。

常见的比较器有模拟比较器和数字比较器两种类型。

模拟比较器根据输入信号和参考电压之间的差异来输出一个连续可变的电平信号。

当输入信号大于参考电压时，输出高电平；当输入信号小于参考电压时，输出低电平。

模拟比较器常用于模拟电路中，如功放电路、自动控制电路等。

数字比较器则根据输入信号和参考电压之间的差异来输出一个离散的数字信号。

当输入信号大于参考电压时，输出逻辑高电平（一般为逻辑1）；当输入信号小于参考电压时，输出逻辑低电平（一般为逻辑0）。

数字比较器常用于数字电路中，如逻辑门电路、数据处理电路等。

二、比较器的设计步骤设计一个简单的比较器电路可以按照以下步骤进行：1. 确定比较器的类型和工作电压范围：根据具体的应用需求，确定是使用模拟比较器还是数字比较器，以及工作电压范围。

2. 选择比较器芯片：根据设计需求，选择适合的比较器芯片。

比较器芯片有各种不同的规格和性能参数，如输入电压范围、输出电平、输出驱动能力等，需要根据具体应用需求进行选择。

3. 确定参考电压：根据输入信号的范围和比较要求，确定参考电压的大小。

参考电压可以通过电位器或电压分压电路来产生。

4. 连接电路：根据比较器芯片的管脚连接图，将比较器芯片和其他所需电路元件（如电容、电阻等）连接起来。

连接时需要注意接地和电源的正确连接，以及信号线和电源线的分离，避免干扰。

5. 调整参数：根据实际情况，通过调整电位器或电压分压电路的参数，使得比较器输出的电平符合设计要求。

6. 进行测试和优化：完成电路连接后，进行测试并优化电路性能。

UO
° °
-+
+
° UO
°
+UOM
Ur
Uin
Ur °°幅度为运放最大工作电压。 如果在输出端接稳压管，就可以得到有限幅的比较器。下 图就是一个双向限幅过零比较器，其输出值为±UZ。
滞回比较器 滞回比较器又称为迟滞比较器。前面介绍的比较器又 称为开环比较器。缺点是抗干扰能力差，只要输入电 压在Ur附近有微小变化时，输出电压就会在±Uom或± Uz之间上下跳变，如有干扰信号进入，比较器也容易 误翻转。解决办法是适当引入正反馈，构成滞回比较 器。下图即为滞回比较器的电路图及传输特性。
下面的a图给出了一个基本单限比较器。输入信号Uin，即待 比较电压，它加到反相输入端，在同相输入端接一个参考 电压（门限电平）Ur。当输入电压Uin﹤Ur时，输出为高电 平+UOM。当输入电压Uin>Ur时，输出为低电平-UOM。图b为 其传输特性。
• 如果取Ur=0，即将参考电压端接地，该电路就称为过零比 较器。当Uin接同相端时，称为同相比较器，当Uin接反相 端时，称为反相比较器。
DZ
7.5V双向稳压管
工作电压建议采用±9V，根据公式可算出UB1=3V，U B2=-3V，输入端接幅值为5V的正弦波（从信号发生器 获得），用示波器观察输出端波形。
U om
U U B1 U B2
称为回差，改变R2，R3的值就可改变回差。
３.实用滞回比较器的制作
制作一个滞回比较器，需要的元器件清单如下表所示
滞回比较器材料清单
编号 型号及参数
编号
型号及参数
R1
RT14-470Ω
R4
RT14-1kΩ
R2
RT14-5.1kΩ

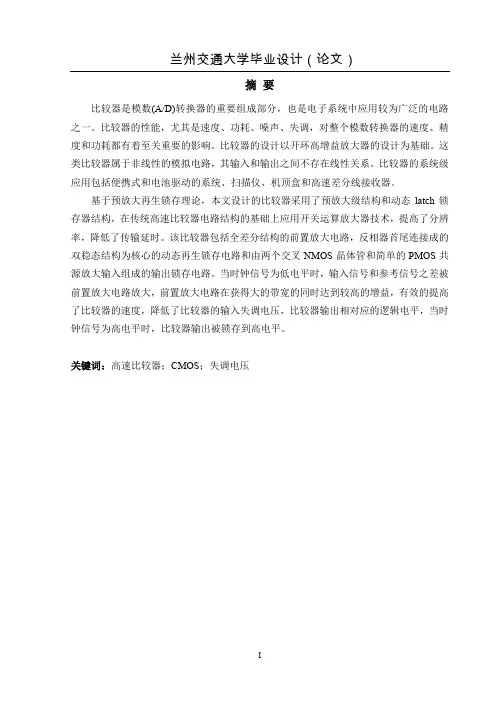

当前 A/D 转换器的主流正朝着高速、高分辨率以及低功耗的方向发展。特别是针对 宽带测试的测量仪器和仪表、自动测试设备、雷达、磁盘通道读取、光接收机、航空电 子设备、宽带通信系统和点到点无线通信系统及本地多点分配业务，中高分辨率的超高 速 A/D 转换器的研发已经越来越紧迫了。
比较器是所有 A/D 转换器的关键模块，其速度、功耗和噪声等关键性能对整个模数 转换器的速度、精度和功耗都有着至关重要的影响。在高速 A/D 转换器中，高速比较器 的设计是整个设计的难点。现有的 CMOS 高速比较器的结构主要有：开环比较器、开 关电容比较器、再生锁存比较器和预放大再生锁存比较器。一般的高速比较器都是采用 锁存比较器结构以满足速度的要求。然而，通常的 CMOS 锁存比较器存在很大的失调 电压，严重的影响了比较器的精度，限制了 CMOS 锁存比较器在高速高精度 A/D 转换 器中的应用。因此，当前的高速比较器通常都采用预放大再生锁存比较器。本论文就是 设计一种高速比较器电路。
III
兰州交通大学毕业设计（论文）
1. 绪 论 1.1 课题背景、目的及意义
随着集成电路技术的不断发展和特征尺寸的持续缩小，数字集成电路已经基本能够 同时达到高速和低功耗，利用数字系统处理模拟信号的情况变得更加普遍。数字电子计 算机所处理和传送的都是不连续的数字信号，而实际中遇到的大都是连续变化的模拟 量。模拟量经传感器转换成为电信号的模拟量后，需经过模/数(A/D)转换变成数字信号 才可以输入到数字系统中进行处理和控制。因此，A/D 转换器作为把模拟电量转换成数 字量输出的接口电路，是现实世界中模拟信号通向数字信号的桥梁，是电子技术发展的 关键和瓶颈所在。
当时钟信号为低电平时输入信号和参考信号之差被前置放大电路放大前置放大电路在获得大的带宽的同时达到较高的增益有效的提高了比较器的速度降低了比较器的输入失调电压比较器输出相对应的逻辑电平当时钟信号为高电平时比较器输出被锁存到高电平

比较器的设计与实现实验报告一、实验目的1.学习常用组合逻辑的可综合代码的编写；2.学习VHDL语言的编程思想与调试方法；3.学习通过定制LPM原件实现逻辑设计，通过波形仿真及硬件试验箱验证设计的正确与否。

4.设计一个能实现两个二位数大小的比较电路并实现利用LPM原件实现。

二、实验原理1.功能设A2、A1、B2、B1为输入端，F1、F2、F3为输出端，设A=A2A1。

B=B2B1（A2A1，B2B1表示两位二进制数）。

当A >B时，F1为1，F2、F3为0；当A<B时，F2为1，F1、F3为0；当A=B时，F3为1，F1、F2为0。

2.实现１）ＶＨＤＬ实现系统的VHDL设计通常采用层次化的设计方法，自顶向下划分系统功能并逐层细化逻辑描述。

VHDL 实体功能的描述可分为结构式、行为式和寄存器传输级（Register Transfer Level, RTL）描述三种。

此次实验结构比较简单，采用寄存器传输级描述的实现方式，选用并行信号赋值语句。

２）ＬＰＭ实现参数化模板库（Library Parameterized Modules, LPM）提供了一系列可以参数化定制的逻辑功能模块。

采用ＬＰＭ设计方法的主要优势在于设计文件与器件结构无关、高效布线和通用性三方面。

三、实验内容1.VHDL实现新建VHDL文件，输入以下代码说明：当VHDL设计电路反馈时，应将端口声明为buffer端口，而不是out端口。

若out端口需要反馈至电路内部时，常使用signal去实现反馈。

查看波形仿真网格参数设置：Simulation mode: Functional;End time: 2 us;Gride size: 100 ns;信号说明：a2a1和b2b1为二位二进制输入信号；f1f2f3 为三位二进制输出信号；数据信号参数设置：a2a1: Count Value→Counting→Increment by：01Count Value→Timing→Count every：400.0ns b2b1: Count Value→Counting→Increment by：01Count Value→Timing→Count every：100.0ns 管脚绑定：下载测试：程序下载完成后，由于管脚86、87、88、89均为关闭状态，即A、B输入均为00，f1f2f3输出为010，故只有管脚41所对应的二极管亮。

4位数值比较器设计要设计一个4位数值比较器，首先需要明确比较器的功能和要求。

一个4位数值比较器应该能够接受两个4位数作为输入，并确定它们之间的关系（大于、小于或等于）。

在设计中，要考虑以下几个方面：1.输入和输出：设计中需要确定输入和输出的形式。

考虑到输入是4位数，可以选择使用4个4位的二进制数来表示输入。

输出可以是一个3位的二进制数，用于表示比较结果。

2.状态转换：比较器需要进行状态转换，根据输入确定比较结果。

可以使用状态转换图来描述比较器的行为。

状态转换图是一个有向图，其中每个节点表示比较器的状态，每个边表示从一个状态到另一个状态的转换条件。

3.状态转换表：根据状态转换图，可以编写一个状态转换表。

状态转换表将输入和当前状态映射到下一个状态以及输出。

在我们的例子中，输入包括两个4位数和一个控制信号，这个信号用于控制比较器的行为。

4.组合逻辑电路：根据状态转换表，可以设计比较器的组合逻辑电路。

组合逻辑电路将输入和当前状态映射到输出。

在比较器的情况下，组合逻辑电路将输入数进行比较，然后产生输出。

5.时序逻辑电路：在进行比较操作之前，需要确保所有的输入稳定，以防止不确定的结果。

为了满足这个要求，可以使用时钟信号和触发器来实现时序逻辑电路。

时序逻辑电路保证在时钟信号的控制下，根据输入和当前状态确定输出。

最后，根据上述的设计思路，可以使用门电路、触发器等数字电路元件进行比较器的设计和实现。

通过模拟和测试，可以验证设计的正确性，并对其进行修改和优化。

这只是一个大致的设计思路，具体的实现方法还需要根据实际需求进行调整和优化。

设计一个完整的4位数值比较器需要考虑的因素还有很多，比如输入的范围、输出的表示方式等。

在实际应用中还可能需要考虑更多的因素，比如速度、功耗等。

因此，对于一个具体的设计，需要根据具体的要求和条件来进行详细的设计和实现。

数字电路比较器设计数字电路比较器（Comparator）是一种常用的电子元件，用于对输入信号进行比较，并输出对应的逻辑值。

比较器设计的目标是实现高速、精确的比较操作。

本文将详细介绍数字电路比较器的基本原理和设计方法。

一、比较器工作原理比较器的基本工作原理是将两个输入信号进行比较，并根据比较结果输出逻辑高或逻辑低。

一般情况下，比较器有两个输入端（称为非反相输入端和反相输入端）和一个输出端。

在比较器中，当非反相输入端的电压大于反相输入端时，输出逻辑高电平；反之，输出逻辑低电平。

比较器一般使用差分放大器结构，通过将输入信号与一个参考电压进行比较，从而确定输出的逻辑电平。

二、比较器设计步骤（以下步骤仅供参考，实际设计可能因具体需求而有所差异）1. 确定比较器的输入电压范围：根据实际应用需求，确定比较器的输入电压范围。

例如，如果需要将模拟信号转换为逻辑电平进行数字处理，那么输入电压范围需要满足模拟信号的幅值范围。

2. 选择比较器的类型：根据实际应用需求，选择适用的比较器类型。

常见的比较器类型包括高速比较器、低功耗比较器、精密比较器等。

不同类型的比较器具有不同的特性和适用场景。

3. 设计差分放大器：差分放大器是比较器的核心部分，用于将输入信号与参考电压进行比较。

根据实际需求，在设计中确定差分放大器的放大倍数、增益以及输入和输出电阻等参数。

4. 设计输出级：根据比较器的输出逻辑电平要求，设计合适的输出电路。

常见的输出电路包括电压跟随器、数字电平转换电路等。

5. 进行仿真和验证：使用电路仿真工具对设计的比较器进行仿真和验证，确保其在各种工作条件下都能正常工作。

可以对输入信号进行多组测试，观察输出结果是否符合预期。

6. 进行实际布局和制造：根据仿真结果，进行实际电路的布局和制造。

在布局过程中，需要考虑电路的抗干扰性能、信号完整性等因素。

三、比较器的应用数字电路比较器在各种电子设备中都有广泛的应用。

以下是比较器的几个常见应用场景：1. A/D转换器：比较器用于将模拟信号转换为数字信号，被广泛应用于A/D转换器中。

比较器与加法器电路的设计与分析在电子电路中，比较器（Comparator）和加法器（Adder）是常见的元件，广泛应用于各类电子设备中。

本文将对比较器和加法器的电路设计与分析进行讨论与探究。

一、比较器的设计与分析比较器是一种电子电路元件，其主要功能是将输入信号与参考信号进行比较，并将比较结果以不同的输出电平表示。

在实际应用中，比较器常被用于判断输入信号是否超过某一阈值，以实现开关、触发器等功能。

1.1 比较器的基本结构比较器的基本结构由一个差分放大器和一个输出级组成。

差分放大器（Differential Amplifier）是比较器的核心部分，其作用是放大差模信号并产生输出。

输出级则负责将差模信号转化为数字电平输出。

一般来说，比较器的输入端包括正向输入端（+IN）和反向输入端（-IN），以及一个参考电压端（REF），用于设定比较的阈值。

输出端通常标记为OUT。

1.2 比较器的工作原理比较器的工作原理可以简单描述如下：当+IN输入信号大于-IN输入信号时，输出电平为高电平，否则为低电平。

这种工作模式被称为非反相比较器（Non-Inverting Comparator）。

在实际应用中，常常需要根据具体需求选择不同类型的比较器。

例如，若需要反相输出结果，则可以使用反相比较器（Inverting Comparator）。

1.3 比较器的参数与性能指标比较器的设计需要参考一系列参数与性能指标，以便满足实际需求。

以下是一些常见的参数与性能指标：1.3.1 输入阈值（Input Threshold）：指在输入信号和参考信号比较时，两者之间的电压差值。

超过该阈值的信号将产生状态转变。

1.3.2 输入电压范围（Input Voltage Range）：指比较器能够接受的输入电压范围，超出范围的信号将无法正确比较。

1.3.3 响应时间（Response Time）：指比较器从接收到输入信号到产生输出结果所需的时间。

模拟电路比较器设计一、引言在电子电路设计领域，比较器是一种重要的元件，常用于比较两个电压的大小。

本文将介绍模拟电路比较器的设计原理和方法，以及一些常见的比较器电路。

二、比较器的工作原理比较器是一种高增益放大器，其输出电压取决于输入电压与参考电压的差异。

一般情况下，比较器的输入电压包括正输入和负输入两个端口，输出则取决于两个输入端口之间的电压差。

三、设计要点1. 选择比较器类型常见的比较器类型有开环比较器和闭环比较器，根据设计要求选择合适的比较器类型。

2. 输入电压范围根据实际应用需求确定输入电压的范围，并选择合适的比较器能够满足这一范围。

3. 参考电压选择根据比较器的输入电压范围选择合适的参考电压，确保比较器能够正确工作。

4. 输出逻辑电平确定比较器的输出逻辑电平，一般为高电平和低电平，并根据需要进一步设计输出电路。

四、常见比较器电路1. 基准电平比较器基准电平比较器使用一个恒定的参考电压作为基准，将输入电压与此参考电压进行比较。

当输入电压高于基准电平时，输出高电平；当输入电压低于基准电平时，输出低电平。

2. 连续比较器连续比较器常用于模拟信号处理电路中，通过连续比较输入信号与多个参考电平之间的差异，实现高精度的信号处理。

3. 比较器与其他电路的结合比较器可以与其他电路元件结合，如反馈电路、滤波电路等，以实现更复杂的功能。

五、实例：基准电平比较器设计以下是一个基准电平比较器的设计示例：1. 确定输入电压范围为0-5V。

2. 选择一个比较器，满足输入电压范围，并具有良好的响应速度。

3. 选择一个适当的基准电压，例如2.5V。

4. 连接输入电压和基准电压至比较器的正负输入端口。

5. 设计输出电路，将比较器的输出转换为需要的逻辑电平。

六、总结比较器作为电子电路设计中的重要元件，可以在很多应用中起到关键作用。

通过对比较器的设计原理和方法的了解，并使用适当的电路结构，可以实现各种复杂的电路功能。

综上所述，本文介绍了模拟电路比较器的设计原理和方法，以及一些常见的比较器电路。

如何设计和调试电子电路中的比较器在电子电路设计中，比较器是一种常用的设备，用于比较两个电压信号的大小，并输出相应的逻辑信号。

比较器常用于模拟电路和数字电路中，可以实现电压的比较、开关控制、电平转换等功能。

本文将介绍如何设计和调试电子电路中的比较器，并提供一些实用的技巧和注意事项。

一、比较器的基本原理比较器是一种基于比较两个输入电压的大小来产生相应输出信号的电路。

其基本原理是利用比较器内部的放大器对输入信号进行放大，并与一个参考电压进行比较。

根据比较结果，输出信号通常为高电平或低电平，表示输入信号的大小关系。

二、比较器的设计步骤1. 确定输入电压范围：根据实际应用需求，确定比较器的输入电压范围。

这个范围应该考虑到所需比较的电压信号的最小值和最大值。

2. 选择比较器类型：根据应用的要求和输入电压范围，选择适合的比较器类型。

常见的比较器类型包括开关比较器、比例比较器、窗口比较器等。

3. 确定参考电压：根据比较器的输入电压范围，选择合适的参考电压。

参考电压可以是固定值的电压源，也可以是可调的电位器。

4. 设置阈值电压：根据需要，设置比较器的阈值电压。

阈值电压决定了比较器输出信号在输入信号达到一定阈值时改变。

5. 考虑输入阻抗和输出负载：比较器的输入阻抗应该尽可能高，以避免对被测电路产生干扰。

同时，要考虑比较器的输出负载能力，确保可以驱动所需的负载。

6. 添加滞回：根据实际需要，可以在比较器中添加滞回功能，使得输出信号在输入信号大小变化时不会频繁切换。

三、比较器的调试技巧1. 检查电源电压：比较器的正常工作需要稳定的电源电压。

在调试时，要确保电源电压合适，并检查是否存在电压波动等问题。

2. 观察输出波形：使用示波器观察比较器的输出波形，确保输出信号符合设计要求。

同时，也要注意观察是否存在幅度失真、抖动、震荡等问题。

3. 调整参考电压：根据需要，可调整参考电压的大小，观察比较器输出信号的变化。

确保输出信号能够在预定的阈值电压下切换。
