数字万用表中文说明书(吉时利)

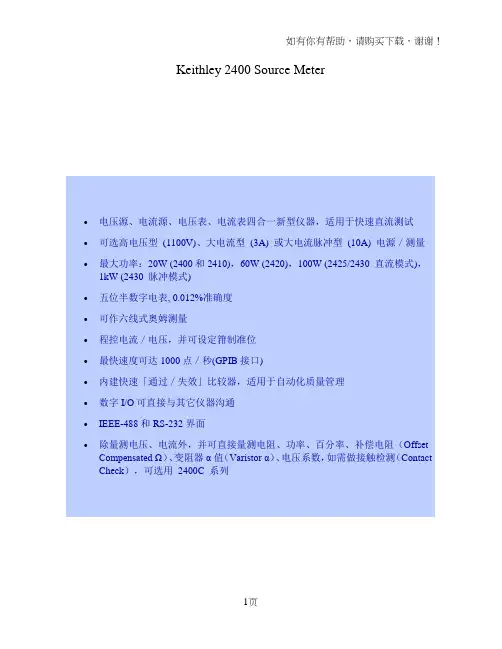

Keithley 2400 Source Meter∙电压源、电流源、电压表、电流表四合一新型仪器，适用于快速直流测试∙可选高电压型(1100V)、大电流型(3A) 或大电流脉冲型(10A) 电源／测量∙最大功率：20W (2400和2410)，60W (2420)，100W (2425/2430 直流模式)，1kW (2430 脉冲模式)∙五位半数字电表, 0.012%准确度∙可作六线式奥姆测量∙程控电流／电压，并可设定箝制准位∙最快速度可达1000点／秒(GPIB接口)∙内建快速「通过／失效」比较器，适用于自动化质量管理∙数字I/O可直接与其它仪器沟通∙IEEE-488和RS-232界面∙除量测电压、电流外，并可直接量测电阻、功率、百分率、补偿电阻（Offset Compensated Ω）、变阻器α值（Varistor α）、电压系数，如需做接触检测（Contact Check），可选用2400C 系列Keithley 2400系列 (2400,2410,2420,2430) 多功能电源电表简易操作手册一、功能：二、面板简介：图2-1 2400屏幕显示图屏幕显示：如图2-1所示，屏幕左上方所显示为「量测值」，右上方为「输出开/关」显示，左下方为「电源输出值」，右下方为「箝位值」显示。

图2-2 2400正面图 图2-3 2400背面图Power ：电源开关123.456 uA ( 量測值 ) ON （輸出開/關）Vsrc: +00.0000V （ 電源輸出值 ） Cmpl:105.000uA （箝位值）MEAS选择键：选择所欲量测的讯号(1) V量测电压(2) I量测电流(3) Ω量测电阻(4) FCTN量测功率, 补偿电阻,电压系数, 变电阻ALPHA值,百分率(初始设定为功率)SOURCE选择键：选择电源输出型式(1) V输出电压(2) I输出电流(3)▲和▼增加或减少输出值或箝位值(Cmpl)操作键：(1) EDIT选择设定电源输出值或箝位值(2) TOGGLE切换输出值与量测值位置(3) LOCAL取消远程计算机控制,回到仪器面板控制(4) REL开启/取消参考数值比较(5) FILTER开启/取消数字滤波(6) LIMIT开启/取消限制值测试(7) TRIG从面板触发开始量测(8) SWEEP开始输出设定好的扫瞄电压或电流(9) DIGITS改变量测显示数字(10) SPEED改变量测速度及精准度(11) STORE设定记忆数量并开始储存(12) RECALL显示储存的量测数值(13) CONFIG设定（加上其它按键，如CONFIG + SWEEP 可设定扫瞄输出）(14) MENU进入可储存设定值,更改通讯方式(IEEE-488 or RS232),或校正(15) EXIT跳出(16) ENTER确认RANGE：范围选择(1)▲更改为较大的范围(2)▼更改为较小的范围(3)AUTO自动切换至最佳范围OUTPUT：(1) ON/OFF开启/取消电源输出三、操作入门A.输出电压,量测电流1.接线如图3-1。

通过速度和简化重新设计测试和测量安全注意事项在使用本产品和任何相关仪器之前，请先阅读以下安全注意事项。

虽然一些仪器和附件通常在无害电压下使用，但是也可能出现对人体有害的情况。

本产品应由能辨别电击危险且熟悉避免潜在伤害的必要安全注意事项的合格人员使用。

使用此产品之前请仔细阅读并遵守所有的安装、操作和维护信息。

有关完整的产品规格，请参阅用户文档。

若以没有指定的方式使用产品，可能丧失产品保修所提供的保障。

产品的用户类型有：责任主体，是负责使用和维护机器，确保在设备规格和运行限制范围内使用设备，并确保操作人员经过充分培训的个人或小组。

操作人员，是负责使用产品特定功能的人员。

他们必须接受过电气安全流程和正确操作仪器方面的培训。

应当采取保护措施，防止他们遭到电击和触碰到危险的带电电路。

维护人员，负责产品日常维护以保持仪器运转正常，例如，设置线路电压或更换耗材。

用户文档中描述了维护步骤。

这些步骤都清楚描述了操作人员是否能够执行它们。

如果不能，那么只能由服务人员来执行这些操作。

服务人员，接受过培训，可操作带电电路，执行安全安装并修理产品。

只有受过正确训练的服务人员才能执行安装和服务流程。

美国吉时利仪器(Keithley Instr uments) 公司的产品专门设计用于测量、控制和数据输入/输出连接等电气信号，而且不能直接连接到电网电压或具有瞬时高电压的电压源上。

Measur ement Categor y II（引自IEC 60664 标准）连接要求针对本地交流电网连接经常发生的高瞬时电压采取保护措施。

某些吉时利测量仪器可以连接到电网上。

这些仪器将会标记为Categor y II 或更高级别。

除非在仪器规格、操作手册和仪器标签中明示允许，否则不要将任何仪器连接到电网上。

存在电击危险时，一定要小心谨慎。

电缆连接器插头或测试装置上可能存在致命电压。

美国国家标准学会(ANSI) 规定，超过30 V RMS、42.4 V峰值或60 VDC 的电压水平存在电击的危险。

Keithley 2000 系列多功能数字电表简易操作手册一、功能：●13 种量测功能：直流电压、交流电压、直流电流、交流电流、两线式电阻、四线式电●阻、温度、频率、周期、dB、dBm、continuity、二极管量测● 6 位半数字(22 位) 量测●速度快，2000 读数／秒（四位半），50 读数／秒（六位半）●低噪声●多通道扫瞄量测，可选择10 或20 通道扫瞄●IEEE-488 和RS-232 接口控制●三年保固●体积小(Half-rack size)二、面板简介：图2-1 2000 正面图1.特殊键Power：电源开关SHIFT : 选择各按键的第二组功能LOCAL：取消远程计算机控制,回到仪器面板控制2.功能及操作键第一行（未按「SHIFT」键）：(1) DCV 量测直流电压(2) ACV 量测直流电流(3) DCI 量测交流电压(4) ACI 量测交流电流(5) Ω2 量测两线式奥姆(6) Ω4 量测四线式奥姆(7) FREQ 量测频率(8) TEMP 量测温度第一行（先按「SHIFT」键再按以上各键）：(1) MX+B 量测MX+B(2) % 量测百分比(3) dBm 量测dBm(4) dB 量测dB(5) CONT 量测continuity(6) 二极管量测(7) PERIOD 量测周期(8) TCOUPL 温度量测相关设定第二行（未按「SHIFT」键）：(1) EX TRIG 选择外部触发源(2) TRIG 面板触发键(3) STORE 设定记忆点数并开始储存(4) RECALL 显示储存的量测数值(5) FILTER 开启/取消滤波器(6) REL 开启/取消漂移准位消除功能(7) 左、右键左、右移动键第二行（先按「SHIFT」键）：(1) DELAY 设定触发和量测间的延迟时间(2) HOLD 保持读值(3) LIMITS 设定上、下限准位(4) ON/OFF 开启/取消上、下限功能（LIMITS）(5) TEST 仪器自我测试功能(6) CAL 校正功能第三行（未按「SHIFT」键）：(1) OPEN 打开所有通道的开关(2) CLOSE 关闭开关(3) STEP 通道切换键(4) SCAN 信道扫描键(5) DIGITS 设定显示位数(6) RATE 设定量测速(7) EXIT 取消键(8) ENTER 确定键第三行（先按「SHIFT」键）：(1) SA VE 储存目前量测组态(2) SETUP 将量测组态回复到初始设定组态(3) CONFIG 设定最大/最小频道数、定时器等参数(4) HALT 取消扫描(5) GPIB GPIB 设定(6) RS232 RS232 设定3.范围选择键(1) ▲更改为较大的范围(2) ▼更改为较小的范围(3) AUTO 开启/取消自动范围4.显示屏幕5.输入面板选择开关：选择量测讯号是由正面或是背面面板输入6.仪器臂7.正面面板输入端图2-2 2000 背面图1.多通道开关扫瞄卡2.背板输入3.Trig Link4.RS2325.GPIB6.电源模块三、操作说明电压量测（请参阅“User Manual 2-18 页”）图3-1 电压量测接线图1.请先确定输入面板选择开关是设定在正面面板输入的位置。

Keithley 2000 系列多功能数字电表简易操作手册一、功能：●13 种量测功能：直流电压、交流电压、直流电流、交流电流、两线式电阻、四线式电●阻、温度、频率、周期、dB、dBm、continuity、二极管量测● 6 位半数字(22 位) 量测●速度快，2000 读数／秒（四位半），50 读数／秒（六位半）●低噪声●多通道扫瞄量测，可选择10 或20 通道扫瞄●IEEE-488 和RS-232 接口控制●三年保固●体积小(Half-rack size)二、面板简介：图2-1 2000 正面图1.特殊键Power：电源开关SHIFT : 选择各按键的第二组功能LOCAL：取消远程计算机控制,回到仪器面板控制2.功能及操作键第一行（未按「SHIFT」键）：(1) DCV 量测直流电压(2) ACV 量测直流电流(3) DCI 量测交流电压(4) ACI 量测交流电流(5) Ω2 量测两线式奥姆(6) Ω4 量测四线式奥姆(7) FREQ 量测频率(8) TEMP 量测温度第一行（先按「SHIFT」键再按以上各键）：(1) MX+B 量测MX+B(2) % 量测百分比(3) dBm 量测dBm(4) dB 量测dB(5) CONT 量测continuity(6) 二极管量测(7) PERIOD 量测周期(8) TCOUPL 温度量测相关设定第二行（未按「SHIFT」键）：(1) EX TRIG 选择外部触发源(2) TRIG 面板触发键(3) STORE 设定记忆点数并开始储存(4) RECALL 显示储存的量测数值(5) FILTER 开启/取消滤波器(6) REL 开启/取消漂移准位消除功能(7) 左、右键左、右移动键第二行（先按「SHIFT」键）：(1) DELAY 设定触发和量测间的延迟时间(2) HOLD 保持读值(3) LIMITS 设定上、下限准位(4) ON/OFF 开启/取消上、下限功能（LIMITS）(5) TEST 仪器自我测试功能(6) CAL 校正功能第三行（未按「SHIFT」键）：(1) OPEN 打开所有通道的开关(2) CLOSE 关闭开关(3) STEP 通道切换键(4) SCAN 信道扫描键(5) DIGITS 设定显示位数(6) RATE 设定量测速(7) EXIT 取消键(8) ENTER 确定键第三行（先按「SHIFT」键）：(1) SA VE 储存目前量测组态(2) SETUP 将量测组态回复到初始设定组态(3) CONFIG 设定最大/最小频道数、定时器等参数(4) HALT 取消扫描(5) GPIB GPIB 设定(6) RS232 RS232 设定3.范围选择键(1) ▲更改为较大的范围(2) ▼更改为较小的范围(3) AUTO 开启/取消自动范围4.显示屏幕5.输入面板选择开关：选择量测讯号是由正面或是背面面板输入6.仪器臂7.正面面板输入端图2-2 2000 背面图1.多通道开关扫瞄卡2.背板输入3.Trig Link4.RS2325.GPIB6.电源模块三、操作说明电压量测（请参阅“User Manual 2-18 页”）图3-1 电压量测接线图1.请先确定输入面板选择开关是设定在正面面板输入的位置。

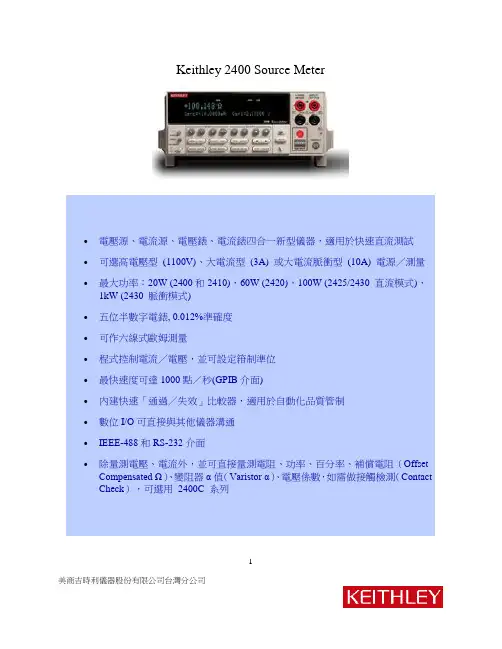

Keithley 2400 Source Meter∙電壓源、電流源、電壓錶、電流錶四合一新型儀器，適用於快速直流測試∙可選高電壓型(1100V)、大電流型(3A) 或大電流脈衝型(10A) 電源／測量∙最大功率：20W (2400和2410)，60W (2420)，100W (2425/2430 直流模式)，1kW (2430 脈衝模式)∙五位半數字電錶, 0.012%準確度∙可作六線式歐姆測量∙程式控制電流／電壓，並可設定箝制準位∙最快速度可達1000點／秒(GPIB介面)∙內建快速「通過／失效」比較器，適用於自動化品質管制∙數位I/O可直接與其他儀器溝通∙IEEE-488和RS-232介面∙除量測電壓、電流外，並可直接量測電阻、功率、百分率、補償電阻（Offset Compensated Ω）、變阻器α值（Varistor α）、電壓係數，如需做接觸檢測（ContactCheck），可選用2400C 系列1美商吉時利儀器股份有限公司台灣分公司Keithley 2400系列(2400,2410,2420,2430)多功能電源電錶簡易操作手冊一、功能：二、面板簡介：123.456 uA( 量測值) ON（輸出開/關）Vsrc: +00.0000V （電源輸出值）Cmpl:105.000uA（箝位值）2美商吉時利儀器股份有限公司台灣分公司圖2-1 2400螢幕顯示圖螢幕顯示：如圖2-1所示，螢幕左上方所顯示為「量測值」，右上方為「輸出開/關」顯示，左下方為「電源輸出值」，右下方為「箝位值」顯示。

圖2-2 2400正面圖圖2-3 2400背面圖Power：電源開關MEAS選擇鍵：選擇所欲量測的訊號(1) V量測電壓(2) I量測電流(3) Ω量測電阻(4) FCTN量測功率, 補償電阻,電壓係數, 變電阻ALPHA值,百分率(初3美商吉時利儀器股份有限公司台灣分公司始設定為功率)SOURCE選擇鍵：選擇電源輸出型式(1) V輸出電壓(2) I輸出電流(3)▲和▼增加或減少輸出值或箝位值(Cmpl)操作鍵：(1) EDIT選擇設定電源輸出值或箝位值(2) TOGGLE切換輸出值與量測值位置(3) LOCAL取消遠端電腦控制,回到儀器面板控制(4) REL開啟/取消參考數值比較(5) FILTER開啟/取消數位濾波(6) LIMIT開啟/取消限制值測試(7) TRIG從面板觸發開始量測(8) SWEEP開始輸出設定好的掃瞄電壓或電流(9) DIGITS改變量測顯示數位(10) SPEED改變量測速度及精準度(11) STORE設定記憶數量並開始儲存(12) RECALL顯示儲存的量測數值(13) CONFIG設定（加上其他按鍵，如CONFIG + SWEEP 可設定掃瞄輸出）(14) MENU進入可儲存設定值,更改通訊方式(IEEE-488 or RS232),或校正(15) EXIT跳出(16) ENTER確認RANGE：範圍選擇4美商吉時利儀器股份有限公司台灣分公司(1)▲更改為較大的範圍(2)▼更改為較小的範圍(3)AUTO自動切換至最佳範圍OUTPUT：(1) ON/OFF開啟/取消電源輸出三、操作入門A.輸出電壓,量測電流1.接線如圖3-1。

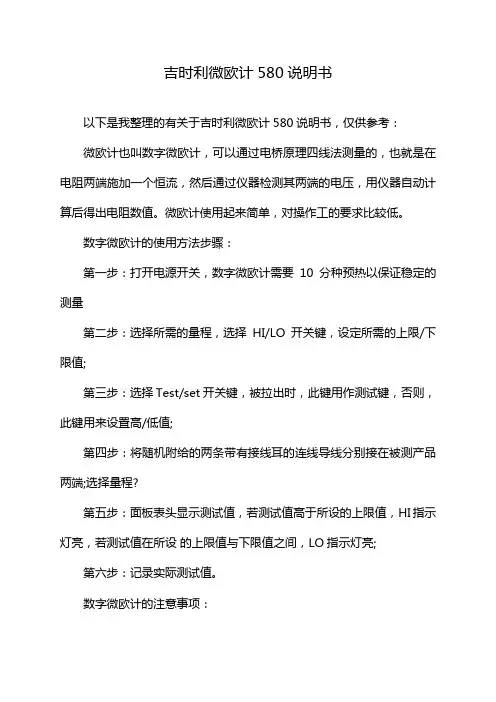

吉时利微欧计580说明书
以下是我整理的有关于吉时利微欧计580说明书，仅供参考：
微欧计也叫数字微欧计，可以通过电桥原理四线法测量的，也就是在电阻两端施加一个恒流，然后通过仪器检测其两端的电压，用仪器自动计算后得出电阻数值。

微欧计使用起来简单，对操作工的要求比较低。

数字微欧计的使用方法步骤：
第一步：打开电源开关，数字微欧计需要10分种预热以保证稳定的测量
第二步：选择所需的量程，选择HI/LO开关键，设定所需的上限/下限值;
第三步：选择Test/set开关键，被拉出时，此键用作测试键，否则，此键用来设置高/低值;
第四步：将随机附给的两条带有接线耳的连线导线分别接在被测产品两端;选择量程?
第五步：面板表头显示测试值，若测试值高于所设的上限值，HI指示灯亮，若测试值在所设的上限值与下限值之间，LO指示灯亮;
第六步：记录实际测试值。

数字微欧计的注意事项：
1、被测的物体接通时应具有电阻。

2、通电测量时，不得再用手触碰试品。

3、如果在测试电阻前不知道电阻值，请从高阻值范围开始，当设了高值而无法读出测试值时，请选择低量程范围。

4、不可以在数字微欧计上放置任何重物品。

5、定期对本仪器进行校准，以确保仪器的准确率。

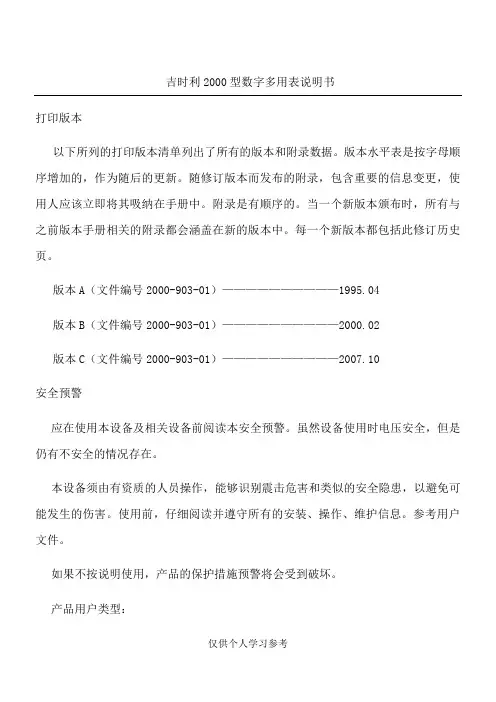

吉时利2000型数字多用表说明书打印版本以下所列的打印版本清单列出了所有的版本和附录数据。

版本水平表是按字母顺序增加的，作为随后的更新。

随修订版本而发布的附录，包含重要的信息变更，使页。

能发生的伤害。

使用前，仔细阅读并遵守所有的安装、操作、维护信息。

参考用户文件。

如果不按说明使用，产品的保护措施预警将会受到破坏。

产品用户类型：负责人：对设备使用与维护负责的个人或团队，确保按说明操作设备以及操作人员接受过培训。

操作人员：使用设备的人员。

必须经过安全流程培训，合适的使用设备。

防止电击和电压电路的危害。

I/O检测固定装置上。

美国国家标准协会（ANSI）声明，当电压水平大于30VRMS，42.4Vpeak 或60VDC时，就会出现电击。

一个很好的安全实例就是期望，危险电压在测量前出现在未知的电路中。

必须要一直保护本设备的操作人员，避免触电。

负责人必须确保操作人员靠近安全或是隔离开任何连接点。

有时候，连接点会暴露在潜在的人为接触外。

在这些环境下的产品操作人员，必须经过培训，能够进行自我保护，防止触电伤害。

如果电路在大于等于1000V的条件下能够运行，则电路的传导性部件不会暴露在外。

不要将转换卡直接连接到不受限的电源电路上。

它们是用于电阻的。

千万不要将设备和附件必须与其说明和操作规范保持一致，否则会影响安全性。

按照规范和操作信息中的说明，不要增加设备和附件的最大信号级，这在设备、测试固定装置的仪表板或转化卡上已经标明。

当用到保险丝时，用同样的型号替代，继续防止火灾隐患。

底盘连接必须能够保护测试回路，不像是安全的地线。

如果使用测试固定装置，则要关闭顶盖，测试时功率满足设计标准。

安全操作要求顶盖联锁。

法保修。

设备和附件使用不可连接到人。

在进行维护前，断开电线和检测电线。

为保证不受电击和火灾的危害，主回路的替代部件——包括电源变压器、测试引线和输入插孔，必须从Keithley采购。

如果等级和类型相同，则使用满足国家安全批准的标准保险丝。

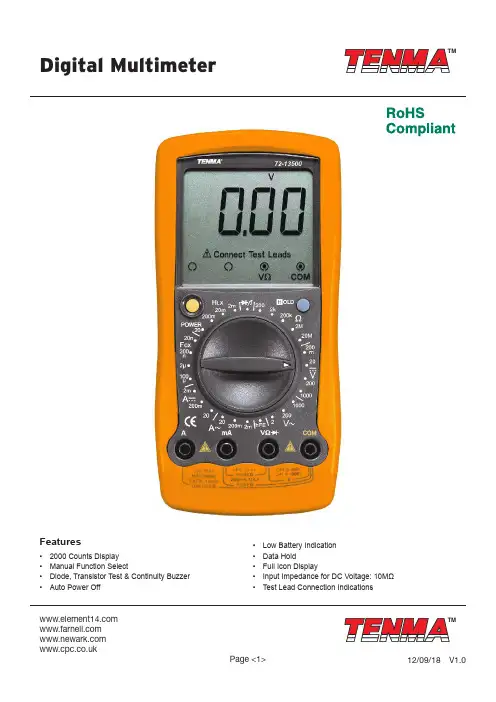

TMFeatures• 2000 Counts Display • Manual Function Select• Diode, Transistor Test & Continuity Buzzer •Auto Power Off• Low Battery Indication • Data Hold• Full Icon Display• Input Impedance for DC Voltage: 10MΩ• Test Lead Connection Indications TMImportant Notice : This data sheet and its contents (the “Information”) belong to the members of the Premier Farnell group of companies (the “Group”) or are licensed to it. No licence is granted for the use of it other than for information purposes in connection with the products to which it relates. No licence of any intellectual property rights is granted. The Information is subject to change without notice and replaces all data sheets previously supplied. The Information supplied is believed to be accurate but the Group assumes no responsibility for its accuracy or completeness, any error in or omission from it or for any use made of it. Users of this data sheet should check for themselves the Information and the suitability of the products for their purpose and not make any assumptions based on information included or omitted. Liability for loss or damage resulting from any reliance on the Information or use of it (including liability resulting from negligence or where the Group was aware of the possibility of such loss or damage arising) is excluded. This will not operate to limit or restrict the Group’s liability for death or personal injury resulting from its negligence. Tenma is the registered trademark of the Group. © Premier Farnell Limited 2016.Part Number TableDescription Part Number Digital Multimeter72-13500Electrical SpecificationsParameter RangeDC Voltage (V)200mV / 20V / 200V / 1000V ±(0.5% + 1 digit)AC Voltage (V)2V / 200V / 1000V ±(0.8% + 3 digits)DC Current (A)2mA / 200mA / 20A ±(0.8% + 1 digit)AC Current (A)2mA / 200mA / 20A ±(1% + 3digits)Resistance (Ω)200Ω / 2kΩ / 200kΩ / 2MΩ / 20MΩ ±(0.8% + 1 digit)Capacitance (F)20nF / 200nF / 2μF / 100μF ±(2.5% + 5 digits)Inductance (H)2mH / 20mH / 200mH / 20H ±(2% + 10 digits)General CharacteristicsSafety Rating : CAT II 1000V, CAT III 600V Power : 9V Battery (6F22)LCD Size : 60mm x 54mm Colour : Orange and GreyWeight: 350g (Including Holster)Dimensions: 179mm × 88mm × 39mmAccessoriesBattery, Test Lead, Holster, Multi-Purpose Socket and Instruction Manual。

吉时利2000校准（根据英文手册大致翻译）目录2校准概述 (2)环境条件 (2)校准考虑因素 (2)校准密码 (3)全面校准 (3)前面板校准 (4)SCPI 命令校准 (10)制造校准 (13)B错误信息错误概要 (17)概述使用本节中的程序来校准吉时利2000。

校准步骤包括:•全面校准:综合校准：校准直流和交流电压，直流和交流电流，以及电阻。

•制造校准:一般只在工厂内完成。

警告：本节（制造校准）中的信息仅适用于有资质的服务人员。

其他人员不要尝试这些程序。

所有的程序都需要精确的校准设备，以提供精确的直流和交流电压，直流和交流电流，电阻值。

全面的交流和直流校准可由技术人员进行在任何时间，从面板或使用SCPI命令发送过来的IEEE-488总线或RS-232连接进行。

备注:制造校准只有在修复后才需要进行。

本节包括以下信息：环境条件：介绍校准所需的环境条件。

校准注意因素：概括介绍校准时的测试条件。

校验码：介绍如何解除密码限制进入校准。

综合校准：概括介绍校准周期，还列出了对校准设备的建议。

前面板校准：使用前面板提供的校准程序。

SCPI命令校准：使用SCPI命令校准吉时利2000。

制造校准：介绍使用前面板和SCPI命令进行制造校准程序。

环境条件进行校准程序要求的环境条件：•环境温度23°C±5℃，•相对湿度低于80％，除非另有说明。

预热时间K2000型万用表进行校准之前至少预热一个小时。

如果仪器已受到极端温度（上一节中所述的范围之外），需要另外的额外时间以便使仪器的内部温度稳定。

通常情况下，每超出规定的温度范围10℃（18℉），需要另外增加一个小时的稳定时间。

此外，测试设备也需要按制造商所指定的最低时间进行预热。

电源要求：K2000型万用表需要100V/120V/220V/240V±10％，频率45赫兹到66赫兹或360赫兹到440赫兹的交流电源。

校准注意事项：当执行校准程序时：•确保适当预热设备，并连接到相应的输入插孔。

SPECIFICATIONAccuracy:0.03% rdg.Resolution:10 / 1 µV process Linearization Points:10 pointsTemperature Stability:50 ppm/°C process Display:4-digit, 7-segment LED,57.2 mm (2.25") with red, green and amber programmable colors.Input Types:Analog Voltage and Current Voltage:0 to 100 mV, 0 to 1 V (+100 mV),0 to 10 VdcInput Impedance: 10 MΩ for 100 mV 1 MΩ for 1 or 10 Vdc Current:0 to 20 mA (5 Ω load)Options: Communication RS-232 / RS-485 orExcitation 5Vdc @40mA, 10Vdc @60mAPower Supply:100-240 Vac ±10%, 50/60 Hz, 22.5 W Operating Temperature:0 to 40°C Storage Temperature:-20 to 60°C Relative Humidity:0 to 85%Protection:NEMA-4x (IP65)Dimensions:289 L x 137 W x 73 D mm(11.75” L x 5.375” W x 2.875” D)Panel Cutout:279.4 L x 116.8 W mm (11.00” L x 4.60” W)Weight:1,360 g (3 lbs)Approvals:per EN61010-1MQS3718/0818iLD24 Big Display Universal Strain & Process Monitor***********************The information contained in this document is believed to be correct, but OMEGA accepts no liability for any errors it contains, and reserves the right to alter specifications without notice.Servicing North America:U.S.A. Omega Engineering, Inc.Headquarters: Toll-Free: 1-800-826-6342 (USA & Canada only)Customer Service: 1-800-622-2378 (USA & Canada only) Engineering Service: 1-800-872-9436 (USA & Canada only) Tel: (203) 359-1660 Fax: (203) 359-7700 e-mail:**************For Other Locations Visit /worldwideWARRANTY/DISCLAIMEROMEGA ENGINEERING, INC. warrants this unit to be free of defects in materials and workmanship for a period of 61 months from date of purchase. OMEGA’s WARRANTY adds an additional one (1) month grace period to the normal five (5) year product warranty to cover handling and shipping time. T his ensures that OMEGA’s customers receive maximum coverage on each product.If the unit malfunctions, it must be returned to the factory for evalua-tion. OMEGA’s Customer Service Department will issue an Authorized Return (AR) number immediately upon phone or written request. Upon examination by OMEGA, if the unit is found to be defective, it will be repaired or replaced at no charge. OMEGA’s WARRANTY does not apply to defects resulting from any action of the purchaser, includ-ing but not limited to mishandling, improper interfacing, operation outside of design limits, improper repair, or unauthorized modifica-tion. This WARRANTY is VOID if the unit shows evidence of having been tampered with or shows evidence of having been damaged as a result of excessive corrosion; or current, heat, moisture or vibration; improper specification; misapplication; misuse or other operating conditions outside of OMEGA’s control. Components in which wear is not warranted, include but are not limited to contact points, fuses, and triacs.OMEGA is pleased to offer suggestions on the use of its vari-ous products. However, OMEGA neither assumes responsibil-ity for any omissions or errors nor assumes liability for any damages that result from the use if its products in accordance with information provided by OMEGA, either verbal or writ-ten. OMEGA warrants only that the parts manufactured by the company will be as specified and free of defects. OMEGA MAKES NO OTHER WARRANTIES OR REPRESENTATIONS OF ANY KIND WHATSOEVER, EXPRESSED OR IMPLIED, EXCEPT THAT OF TITLE, AND ALL IMPLIED WARRANTIES INCLUDING ANY W ARRANTY OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE ARE HEREBY DISCLAIMED. LIMITATION OF LIABILITY: The remedies of purchaser set forth herein are exclusive, and the total liability of OMEGA with respect to this order, whether based on contract, warran-ty, negligence, indemnification, strict liability or otherwise, shall not exceed the purchase price of the component upon which liability is based. In no event shall OMEGA be liable for consequential, incidental or special damages.CONDITIONS: Equipment sold by OMEGA is not intended to be used, nor shall it be used: (1) as a “Basic Component” under 10 CFR 21 (NRC), used in or with any nuclear installation or activity; or (2) in medical appli-cations or used on humans. Should any Product(s) be used in or with any nuclear installation or activity, medical application, used on humans, or misused in any way, OMEGA assumes no responsibility as set forth in our basic WARRANT Y/DISCLAIMER language, and, additionally, purchaser will indemnify OMEGA and hold OMEGA harmless from any liability or damage whatsoever arising out of the use of the Product(s) in such a manner.RETURN REQUESTS/INQUIRIESDirect all warranty and repair requests/inquiries to the OMEGA Customer Service Department. BEFORE RE URNING ANY PRODUC (S) O OMEGA, PURCHASER MUS OB AIN AN AUTHORIZED RETURN (AR) NUMBER FROM OMEGA’S CUSTOMER SERVICE DEPART MENT (IN ORDER T O AVOID PROCESSING DELAYS). T he assigned AR number should then be marked on the outside of the return package and on any correspondence.FOR WARRANTY RETURNS, please have the followinginformation available BEFORE contacting OMEGA:1. Purchase Order number under which the product was PURCHASED,2.3. Model and serial number of the product under warranty, and Repair instructions and/or specific problems relative to the product.FOR NON-WARRANTY REPAIRS, consult OMEGA for current repair charges. Have the following information available BEFORE contacting OMEGA:1. P urchase Order number to cover the COST of the repair or calibration,2.3.Model and serial number of the product, and R epair instructions and/or specific problems relative to the product.OMEGA’s policy is to make running changes, not model changes, whenever an improvement is possible. This affords our customers the latest in technology and engineering.OMEGA is a trademark of OMEGA ENGINEERING, INC.© Copyright 2018 OMEGA ENGINEERING, INC. All rights reserved. T his document may not be copied, photocopied, reproduced, translated, or reduced to any electronic medium or machine-readable form, in whole or in part, without the prior written consent of OMEGA ENGINEERING, INC.Mounting Big Display Through Panel:ing the panel cutout diagram shown above, cut an opening in the panel.2.Remove six screws at the back of Big Display to remove back cover.3.Insert the unit into the opening from the front of the panel,so the gasket seals between the bezel and the front of the panel.4.Align back cover to Big Display and reinstall screws.Mounting Big Display on Bail:1.Mark the location of mounting screws on the flat surface.2.Be sure to leave enough room around the bail to allow for removal and rotation of the display.3.The display can be rotated for the best viewing angle.Disassembly Instruction:1.Remove all wiring connections from the rear of theinstrument, by unscrewing the power and input connectors.2.Remove six screws at the back of the display and back cover.3.Remove the Big Display from the panel.4.To remove the Big Display from the bail, unscrew the two knobs at each end of the mounting brackets.This Quick Start Reference provides information on setting up your instrument for basic operation. The latest complete Communication and Operational Manual as well as free Software and ActiveX Controls are available at or on the CD-ROM enclosed with your shipment .SAFETY CONSIDERATIONaccordance with EN61010-1:2001. Remember that the unit has no power-on switch. Building installation should include a switch or circuit-breaker that must be compliant to IEC 947-1 and 947-3.SAFETY:•Do not exceed voltage rating on the label located on the back of the instrument housing.•Always disconnect power before changing signal and power connections.•Do not use this instrument on a work bench without its case for safety reasons.•Do not operate this instrument in flammable or explosive atmospheres.EMC:•Whenever EMC is an issue, always use shielded cables.•Never run signal and power wires in the same conduit.•Use signal wire connections with twisted-pair cables.•Install Ferrite Bead(s) on signal wire close to the instrument if EMC problems persist.MOUNTING。

●大型5英寸(12.7 cm)多触点容性触摸屏，支持图形显示●指明了两年指标的全功能可溯源6位半万用表，基本准确度0.0025% DCV (1 V, 10 V 范围)●标配LAN/LXI 和USB-TMC 通信接口●选配接口有GPIB、RS-232和TSP-Link ®技术●12种不同的开关、RF 和控制模块，在一个测试设置可以连接最多80个被测器件●最多80条2极通道热电偶、RTD 或热电阻器温度测量●固态继电器模块，扫描速度高达800通道/秒●前面板插孔，用于独立式DMM 操作●KickStart 免代码仪器控制软件，带数据采集和记录应用●三年保修DAQ6510是一种精密的数据采集和记录系统，它追求极简主义，与许多独立式解决方案中常见的复杂配置和控制相比，把简单推向了极致。

大型5英寸(12.7 cm)多触点显示器可以引导用户完成测试设置、数据查看和分析，不再像许多应用那样必需使用电脑和定制软件。

如果您更愿意使用电脑或要求使用电脑，那么可以使用一套完整的IVI 和Labview 驱动程序和吉时利KickStart 仪器控制软件，帮助您实现任何应用。

通过采用吉时利最新的6位半数字万用表技术，您将获得更高的准确度、更多的功能、更快的速度。

它包括两年准确度指标，确保关键测量一直是准确的，并全面可溯源。

通过选配的12个插入开关和控制模块及两个模块插槽，您可以构建测试系统，在一个复用配置中测量或控制最多80个被测器件(DUTs)。

通过两个6×8矩阵模块、总计96个交点，DAQ6510可以测试一个或多个IC。

对大容量生产测试，您可以选择固态复用器模块，最大限度地提高吞吐量，其支持800通道/秒的扫描速度，与固定寿命的机电继电器相比，最大限度地缩短了中断时间。

许多模块有冷结补偿，有温度基准，使用热电偶在环境测试期间监测器件，支持HALT 和HASS 加速寿命测试。

通过RF 模块，您甚至可以测试来自无线器件的信号，该模块的最大开关频率高达3.5 GHz。

9805数字万用表使用说明书一、概述该仪表是一种性能稳定、用电池驱动的高可靠性数字万用表。

仪表采用26mm 字高LCD 显示器、读数清晰；背光显示及过载保护功能，更加方便使用。

该仪表用来测量直流电压和交流电压、直流电流和交流电流、电阻、电容、二极管、三极管、通断测试等参数。

整机以双积分A/D 转换为核心，是一台性能优越的工具仪表，是实验室、工厂、无线电爱好者及家庭的理想工具。

二、 安全事项该仪表在设计上符合IEC1010条款（国际电工委员会颁布的安全标准），在使用之前，请先阅读安全注意事项。

⒈ 测量电压时，请勿输入超过直流1000V 或交流750V 有效值的极限电压；⒉ 36V 以下的电压为安全电压，在测高于36V 直流、25V 交流电压时，要检查表笔是否可靠接触，是否正确连接、是否绝缘良好等，以避免电击；⒊ 换功能和量程时，表笔应离开测试点；⒋ 选择正确的功能和量程，谨防误操作，该系列仪表虽然有全量程保护功能，但为了安全起见，仍请您多加注意； ⒌ 测量电流时，请勿输入超过20A 的电流。

⒍ 安全符号说明“”存在危险电压，“”接地，“”双绝缘， “”操作者必须参阅说明书，“”低电压符号 三、操作面牌说明1. 液晶显示器：显示仪表测量的数值及单位；2. POWER 电源开关：开启及关闭电源；3. LC 开关：按下“LC ”开关，进行电容电感测试。

4. LIGHT 背光开关：开启及关闭背光灯；5. 电容（Cx ）或电感(Lx)插座；6.hFE 测试插座：用于测量晶体三极管的hFE 数值大小；7.旋钮开关：用于改变测量功能及量程；8.电压、电阻及温度插座、小于2A 电流及温度测试插座、20A 电流测试插座、公共地； 四、 特性 ⒈一般特性1-1 显示方式：液晶显示；1-2 最大显示：1999（3 1/2）位自动极性显示； 1-3 测量方式：双积分式A/D 转换； 1-4 采样速率：约每秒钟3次；1-5 过量程显示：最高位显示“1”或“-1”； 1-6 低电压显示：“”符号出现； 1-7 工作环境：（0~40）℃，相对湿度<80%； 1-8 储存环境：（-10~50）℃，相对湿度<80%； 1-9 电源：一只9V 电池； 1-10 体积（尺寸）：190×88.5×27.5mm(长×宽×高)； 1-11 重量：约320g （包括9V 电池）；1-12 附件：使用说明书一本，合格证一张，防震套、外包装盒各一个，表笔一对，测温探头一付，9V 电池一只。

吉时利2000校准中文版吉时利2000校准（根据英文手册大致翻译）目录 2校准概述................................................................... .....2 环境条件 (2)校准考虑因素 .............................................................2 校准密码 (3)全面校准 ..............................................................3 前面板校准.. (4)SCPI 命令校准 ......................................................10 制造校准 ...........................................................13 B错误信息错误概要 (17)1概述使用本节中的程序来校准吉时利2000。

校准步骤包括:?全面校准: 综合校准：校准直流和交流电压，直流和交流电流，以及电阻。

?制造校准: 一般只在工厂内完成。

警告：本节（制造校准）中的信息仅适用于有资质的服务人员。

其他人员不要尝试这些程序。

所有的程序都需要精确的校准设备，以提供精确的直流和交流电压，直流和交流电流，电阻值。

全面的交流和直流校准可由技术人员进行在任何时间，从面板或使用SCPI命令发送过来的IEEE-488总线或RS-232连接进行。

备注:制造校准只有在修复后才需要进行。

本节包括以下信息：环境条件：介绍校准所需的环境条件。

校准注意因素：概括介绍校准时的测试条件。

校验码：介绍如何解除密码限制进入校准。

综合校准：概括介绍校准周期，还列出了对校准设备的建议。

前面板校准：使用前面板提供的校准程序。

SCPI命令校准：使用SCPI命令校准吉时利2000。
