2011-2012年采暖季新开用户验收管理办法第一章总则第一条为了加强新开户验收工作的组织领导，充分做好新开户热交换站验收供热工作，确保换热站安全、可靠、经济运行，根据《华电国际电力股份有限公司河北分公司供热新开户管理办法》和《城市供热热力站工程建设及验收规范（试行）》，制定本办法。

第二条本办法适用范围，集团本部石热公司区域内的新开用户验收。

第二章组织机构第三条新开户验收小组：组长：卢宁副组长：梁超殷建忠组员：房世晓曹叶青杨文霞赵廷占李建辉任振江马金生梁广山黄海平第三章新开用户验收条件第四条新开户冷态验收条件（一）新开用户提供资料齐全（详见附件1:供热用户所需提供的资料清单)，且《供热介绍信》（附件2）手续齐全。

（二）换热站及管网系统已建设完毕，并经检验取得省锅检所《压力容器检验报告》。

（三）用户换热站已按照《城市供热热力站工程建设及验收规范（试行）》规定安装自控设备，计量装置及必备的数据传输设备。

用于贸易计量的仪表安装应符合市能（1999）10号文件的规定要求及相应规范。

第四条新开户热态验收条件新开用户具备《供热介绍信》，《冷态验收内审单》（附件3）和《供热通知单》（附件4）等相关手续齐全。

第四章新开户验收流程第五条用户热交换站等系统建设完毕，并经检验取得相关检验报告后，持《供热介绍信》和《省锅检所压力容器检验报告》，到新开户验收小组办理热交换站冷态验收手续。

第六条新开户验收小组对用户热交换站分专业进行冷态验收，验收后开具《冷态验收内审单》并注明整改事项，由用户按要求进行整改。

第七条用户按要求整改完毕后，并具备《供热介绍信》、《冷态验收内审单》和《供热通知单》等相关手续后，方可办理热态验收。

第八条新开户验收小组对用户热交换站进行热态验收，热态验收合格对换热站供热；验收不合格的，由用户按要求进行整改，整改合格后方可进行供热。

安全生产部二○一一年九月二十八日附件1：供热用户所需提供的资料清单1、用热申请报告（说明承诺的两费缴纳情况，并盖章、代理人签字），法人身份证复印件，代理人委托证明及身份证复印件。

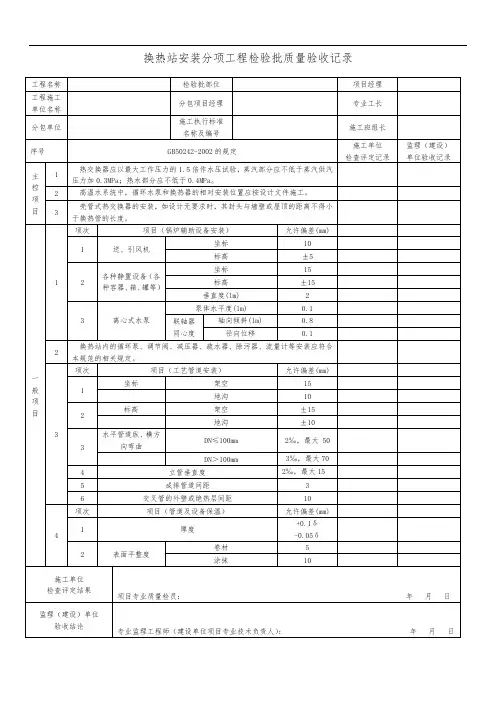

换热站安装检验批质量验收记录
0513*******
填写说明
一、填写依据
1 《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002。

2 《建筑工程施工质量验收统一标准》GB50300-2013。

二、检验批划分
可按设计系统、设备种类划分；大中型设备单独划分为检验批。

三、GB50242-2002规范摘要
主控项目
13.6.1 热交换器应以最大工作压力的1.5倍作水压试验，蒸汽部分应不低于蒸汽供汽压力加0.3MPa；热水部分应不低于0.4Mpa。

检验方法：在试验压力下，保持10min压力不降。

13.6.2 高温水系统中，循环水泵和换热器的相对安装位置应按设计文件施工。

检验方法：对照设计图纸检查。

13.6.3 壳管式热交换器的安装，如设计无要求时，其封头与墙壁或屋顶的距离不得小于换热管的长度。

检验方法：观察和尺量检查。

一般项目
13.6.4 换热站内设备安装的允许偏差应符合本规范表13.3.10的规定。

13.6.5 换热站内的循环泵、调节阀、减压器、疏水器、除污器、流量计等安装应符合本规范的相关规定。

13.6.6 换热站内管道安装的允许偏差应符合本规范表13.3.11的规定。

13.6.7 管道及设备保温层的厚度和平整度的允许偏差应符合本规范表4.4.8的规定。

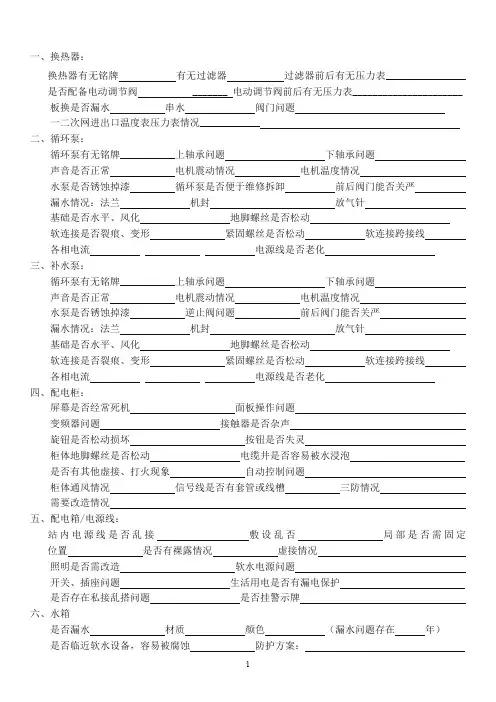

一、换热器：换热器有无铭牌有无过滤器过滤器前后有无压力表________________是否配备电动调节阀 _______ 电动调节阀前后有无压力表______________________ 板换是否漏水串水阀门问题一二次网进出口温度表压力表情况____________ 二、循环泵：循环泵有无铭牌___________上轴承问题下轴承问题声音是否正常电机震动情况电机温度情况水泵是否锈蚀掉漆循环泵是否便于维修拆卸前后阀门能否关严漏水情况：法兰机封放气针基础是否水平、风化地脚螺丝是否松动软连接是否裂痕、变形紧固螺丝是否松动软连接跨接线各相电流电源线是否老化三、补水泵：循环泵有无铭牌___________上轴承问题下轴承问题声音是否正常电机震动情况电机温度情况水泵是否锈蚀掉漆逆止阀问题前后阀门能否关严漏水情况：法兰机封放气针基础是否水平、风化地脚螺丝是否松动软连接是否裂痕、变形紧固螺丝是否松动软连接跨接线各相电流电源线是否老化四、配电柜：屏幕是否经常死机面板操作问题变频器问题接触器是否杂声旋钮是否松动损坏按钮是否失灵柜体地脚螺丝是否松动电缆井是否容易被水浸泡是否有其他虚接、打火现象自动控制问题柜体通风情况信号线是否有套管或线槽三防情况需要改造情况五、配电箱/电源线：站内电源线是否乱接敷设乱否局部是否需固定位置是否有裸露情况虚接情况照明是否需改造软水电源问题开关、插座问题生活用电是否有漏电保护是否存在私接乱搭问题是否挂警示牌六、水箱是否漏水材质颜色（漏水问题存在年）是否临近软水设备，容易被腐蚀防护方案：外部部是否锈蚀、缺漆内部是否锈蚀地面是否下陷、倾斜浮球阀问题其他改造七、软水设备：所有阀门是否关严和有无手轮所有连接处是否漏水机头运行问题其它软水出水质量是否需换树脂排污问题盐罐是否存在积盐（要求处理）盐罐是否溢水________________ 各过程时间问题出水量、时间问题树脂罐、盐罐是否漏水八、一次网：压力传感器问题（含信号线）温度传感器问题（含信号线）进站管是否有盐蚀情况联通阀门是否腐蚀关不严过滤器前压力后压力锈蚀、漏水情况：放气阀排污阀阀门盘根压力表表弯电动阀轴法兰连接处各阀门是否关严问题仪表问题（含缺失）：温度表压力表表弯及阀门排气阀门是否合适进水箱阀门是否挂一次网高温牌排气、排污是否需加缓冲弯热量表信号线是否乱表箱位置是否恰当电源线是否规整九、二次网：压力传感器问题（含信号线）温度传感器问题（含信号线）进站出站管盐蚀问题回水过滤器前压力后压力锈蚀、漏水情况：放气阀排污阀阀门盘根法兰处压力表表弯仪表问题（含缺失）：温度表回水需加仪表否压力表表弯阀门积分水器是否挂牌各阀门是否关严问题开关是否灵活是否方便拆装十、其它：下水道：是否堵塞是否便于排水，不积水鉄篦子是否完整站内有无宽带有无单独配电室站内窗户能否锁闭配电室防鼠板是否有无配电室是否堆放杂物防盗门：是否有明锁内外部是否锈蚀防盗锁开关是否方便窗户有无防盗网墙皮是否脱落水表：前后阀门是否开关灵活井盖是否完整表后管道是否锈蚀严重电表：是否有防护网是否带锁表到站内电缆是否存在被盗隐患房顶墙体是否阴水地面是否沙化玻璃是否完整自来水阀门是否关严站内保温问题其他改造意见：欢迎您的下载，资料仅供参考！致力为企业和个人提供合同协议，策划案计划书，学习资料等等打造全网一站式需求。

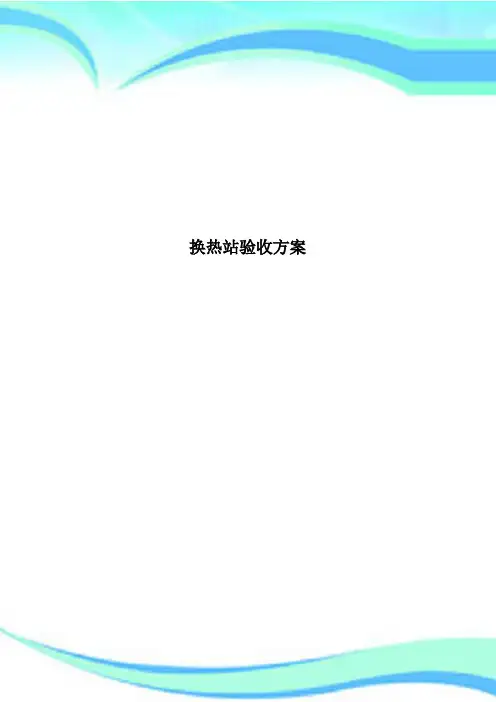

换热站验收方案————————————————————————————————作者：————————————————————————————————日期：换热站验收方案（XXX换热站）批准：审核：编写：一、组织机构：组长：副组长：成员：建设单位换热站施工单位监理单位换热站生产运行维护单位二、验收内容：本验收方案包括单体调试和整体调试，单体调试主要包括电气部分，热控部分，工艺部分(不包括水压试验)。

整体调试将在单体调试合格后进行。

（一）电气部分1、外观检查1.1检查各个电气柜、电机外壳表面有无破损，污染。

1.2检查各个电气柜的仪表，开关等有无破损，污染。

检查结果备注电气柜、电机外壳表面有无破损，污染仪表，开关等有无破损，污染施工单位签字：_______________________________监理签字：___________________________________2、电缆接线检查2.1 检查各个电缆接头是否美观、符合规范，电缆编号是否清楚。

2.2 检查各个电缆接线是否和图纸相符。

检查结果备注电缆接头是否美观、符合规范，电缆编号是否清楚电缆接线是否和图纸相符施工单位签字：_______________________________监理签字：___________________________________3、接地检查3.1 检查各泵电机外壳，确认各泵电机外壳已可靠接地。

3.2 检测各个开关柜的柜体，确认各个开关柜的柜体接地良好。

检查结果备注#1 #2高区循环泵外壳#1 #2高区混水泵外壳#1 #2低区循环泵外壳#1 #2低区混水泵外壳#1 #2补水泵外壳#1 #2散热器循环泵外壳进线柜柜体补偿柜柜体馈线柜柜体高区循环泵变频软起柜柜体高区混水泵变频软起柜柜体低区循环泵变频软起柜柜体低区混水泵变频软起柜柜体散热器循环泵变频软起柜柜体补水泵变频器柜柜体接地网电阻阻值：施工单位签字：_______________________________监理签字：___________________________________4、绝缘检查4.1检查各个泵的电机，并确认其绝缘良好（R>0.5MΩ）。

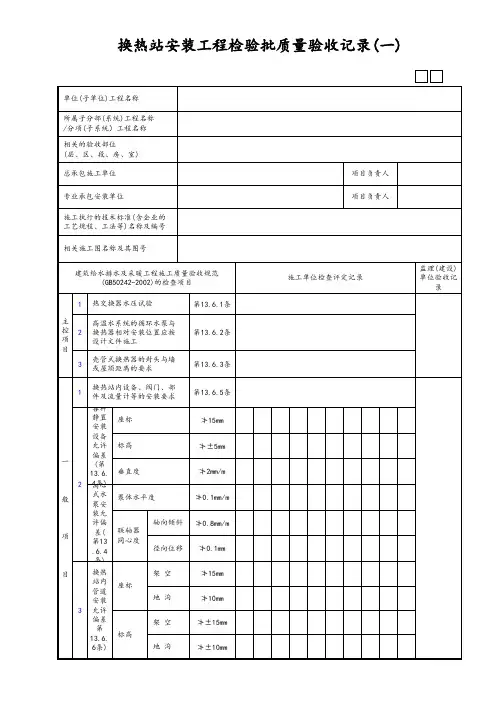

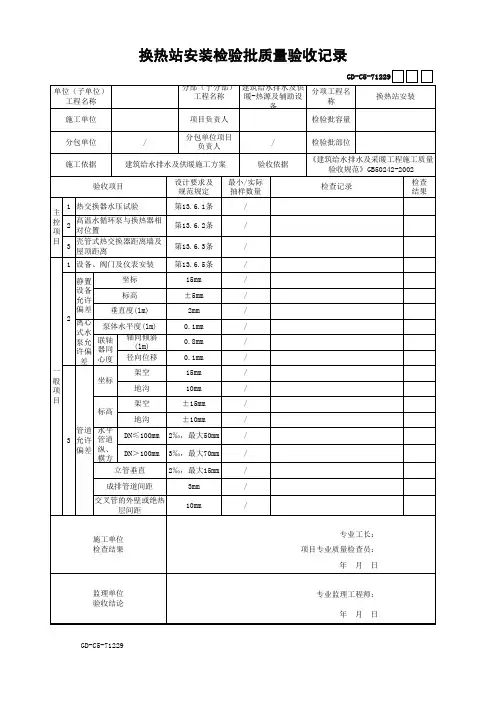

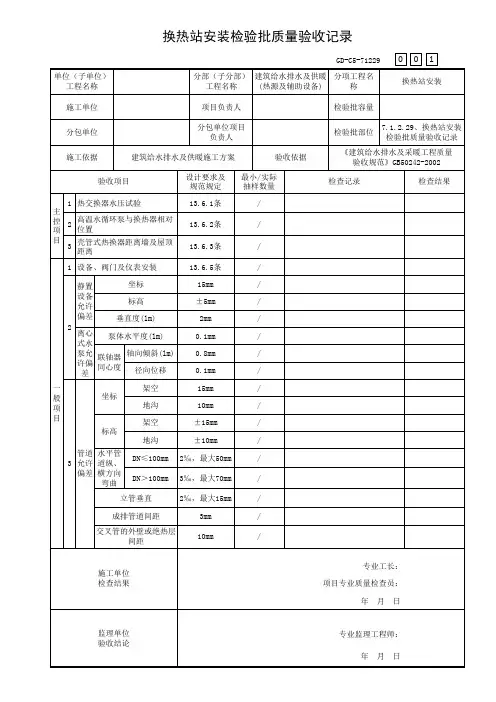

换热站安装工程检验批质量验收记录表
GB50242-2002
051005□口
说明
051005主控项目：
1. 检查数量：全数检查。

检验方法：在试验压力下，保持10min 压力不降，检查水压试验记录。

2. 检查数量：全数检查。

检验方法：对照设计图纸检查。

3. 检查数量：全数检查。

检验方法：观察和尺量检查。

一般项目：
1. 检查数量：不少于10 个。

检验方法：观察和尺量检查。

采用室内采暖系统相关的检验批验收记录表进行验收，
记录应归入本检验批内。

2.1）检查数量：设备全数检查。

检验方法：坐标用经纬仪、拉线尺量检查。

标高用水准仪，拉线尺量检查。

泵体
水平度用水平尺和塞尺检查。

联轴器同心度用水准仪、百分表（测微螺钉）和塞尺检查。

2）检查数量：管道按管网的起点、终点、分支点和变向点，查各点间的直线管段，每100m 抽查3 点（段），不足100m不少于2点（段）。

检验方法：坐标、标高：经纬仪、水准仪、拉线和尺量检查。

管道纵、横方向弯曲：直尺和拉线检查。

立管垂直：吊线和尺量检查。

管道和绝热层间距：直尺尺量检查。

3）检查数量：管道保温每100m抽查3处，不足100m不少于2处。

检验方法：厚度用钢针刺入尺量检查。

平整度用2m靠尺和楔形塞尺检查。

注：S为保温层厚度。

换热站验收检查表
换热站验收检查表
1. 换热站的基本信息：
- 换热站名称：
- 换热站编号：
- 设计热功率：
- 设计流量：
- 设计温差：
2. 换热站总体评估：
- 换热站建筑物的完整性和外观是否良好？
- 换热站设备的安装位置是否合理？
- 换热站设备的数量和规格是否满足设计要求？
- 换热站的管道布局是否合理，是否存在交叉和混乱？
- 换热站的噪音和振动是否超过标准要求？
3. 换热站设备检查：
- 换热器的安装是否牢固，支撑结构是否完善？
- 换热器内外管道是否完整，是否存在泄漏或堵塞问题？ - 泵站的泵是否正常运行，流量和压力是否满足设计要求？ - 其他辅助设备（如水处理设备、电气控制设备等）是否正常运行，是否满足设计要求？
4. 换热站系统检查：
- 热水管道是否完整，管道是否存在漏水或渗漏情况？
- 热水流量和温差是否在设计范围内？
- 换热站的热量计量和计量设备是否准确可靠？
- 换热站是否满足供热系统的稳定性和可靠性要求？
5. 安全检查：
- 换热站的安全设施是否齐全，如灭火器、紧急停机按钮等？ - 是否存在火灾、爆炸或其他安全风险？
6. 环境保护检查：
- 换热站是否存在烟气、废水、废热等对环境的污染？
- 是否存在噪音、振动等对周边环境和居民的影响？
7. 制度文件检查：
- 换热站的运行记录、维护保养记录、紧急处理制度等是否
齐全？。

换热站设计验收报告1. 引言本报告旨在对换热站设计进行验收，评估该设计是否达到了设计要求，并对设计过程中的关键问题进行讨论和总结。

本报告将从设计目标、设计内容、设计效果和改进方案等方面进行分析。

2. 设计目标换热站的设计目标是为了满足以下几点要求：1. 实现能源的高效利用：通过合理的换热器选择、管道布局和热水供应方式，提高能源利用效率，减少能源的浪费。

2. 系统稳定可靠：保证换热站的长期稳定运行，并能应对突发情况，确保热力系统的正常供热。

3. 安全性能强：设计考虑到人员操作的安全和换热设备的可靠性，确保系统运行安全。

4. 可维护性好：设计合理的布局，设备易于维护和检修，降低维护工作的难度和成本。

3. 设计内容本次设计的换热站包括以下主要内容：1. 换热器选择：根据供热需求和热源温度，选择了合适的换热器型号和规格，以实现最佳换热效果。

2. 管道布局：结合建筑物的结构和热力系统的需求，对管道布局进行了优化，以减少压力损失和热量损失。

3. 热水供应方式：使用水泵将热水送往用户，以确保供热的稳定性和可靠性。

4. 安全设施：为换热站配备了安全阀、防爆门等安全设施，确保系统的运行安全。

5. 维护设施：设计了易于维护和检修的通道和设备，以便人员进行维护工作。

4. 设计效果评估根据实际运行情况和设计要求，对换热站的设计效果进行评估，主要包括以下几个方面：1. 能源利用效率：通过对热量损失的计算和对供热效果的测量，评估系统的能源利用率，目前系统的能源利用率已达到设计要求，满足了能源的高效利用。

2. 系统稳定性：系统运行了一段时间后，经过监测和检测，系统运行稳定可靠，满足了系统稳定性的要求。

3. 安全性能：安全设施得到了有效的运用，系统运行期间没有发生任何安全事故，说明设计满足了安全性能的要求。

4. 维护性能：易于维护和检修的设备和通道得到了有效的使用，维护人员对系统进行维护工作的难度较低，满足了设计的要求。

5. 关键问题讨论在设计过程中，我们也遇到了一些关键问题，并通过合理的解决方案来解决这些问题。

换热站调试验收方案
1. 引言
本文档旨在提供换热站调试验收方案，确保换热站的正常运行和性能达到设计要求。

2. 调试步骤
1. 设备检查
- 确保换热站设备完好无损，未发现任何异常。

- 检查所有连接点，确定无漏气或漏水现象。

2. 系统配置
- 检查换热站系统的配置参数，包括流量设定、温度设定等。

- 确保系统配置符合设计要求和标准。

3. 调试参数设置
- 根据设计要求和实际情况，设置换热站的调试参数，包括流量、温度、压力等。

- 确保参数设置合理且稳定。

4. 系统启动
- 按照启动顺序依次启动换热站的各个设备和控制系统。

- 监测启动过程中的异常情况，并及时处理。

5. 稳态运行监测
- 监测换热站的运行状况，包括温度变化、流量波动等。

- 确保系统稳定运行，并在必要时调整参数。

6. 性能测试
- 进行换热站的性能测试，包括热交换效率、传热系数等指标。

- 确认性能测试结果符合设计要求。

7. 系统调整
- 根据性能测试结果，对系统进行必要的调整，以优化系统运
行效果。

- 确保系统达到最佳工作状态。

3. 验收标准
根据换热站的设计要求和标准，验收方案须满足以下标准：
- 设备完好无损，无漏气或漏水现象。

- 系统配置符合设计要求和标准。

- 调试参数设置合理且稳定。

- 系统稳定运行，无异常情况。

- 性能测试结果符合设计要求。

4. 结论
通过按照本文档提供的换热站调试验收方案进行操作和测试，确保换热站的正常运行和性能达到设计要求。

换热站竣工验收资料热交换站名称：___________________施工单位：___________________竣工日期：___________________鄂尔多斯市隆鼎暖通设备工程有限责任公司Ordos Long Ding Heating Equipment Engineering LimitedCompany目录热交换站概况 ................................................................... - 1 -热交换站竣工图纸............................................... 错误!未定义书签。

热交换站合格证 .................................................. 错误!未定义书签。

工艺管道合格资料............................................... 错误!未定义书签。

设备检验报告 ..................................................... 错误!未定义书签。

换热机组随机文件............................................... 错误!未定义书签。

热交换站概况鸿波小学交换站位于鸿波小学机房内，机房内设备包括热交换机组、软化水设备及水箱。

机组传热采用水水传热方式。

1、隆鼎换热机组产品描述：隆鼎换热机组是集成了换热器、循环泵、补水泵、仪表、传感器、电气控制及阀门管路于一体的机电化设备，并进展科学计算与优化设计，具有硬件配置精良，构造布局合理，控制系统先进，操作管理方便，节约运行费用等优点，能为不同需求的用户提供一体化的换热综合解决方案，已被广泛的应用到区域供热/制冷系统，生活热水系统，余热回收，工艺冷却系统等诸多领域。
