第六章 电压电阻单元测试题

电压电阻单元测试题(含答案)一、电压电阻选择题1．在如图所示的电路中，当闭合开关S后，发现两灯都不亮，电流表指针几乎指在零刻度线，电压表指针则有明显偏转，如果把灯L1和L2对调位置，两个表均无示数，该电路中的故障可能是（）A. 灯泡L1断路B. 灯泡L2短路C. 灯泡L2断路D. 两个灯泡都断路【答案】 C【解析】【解答】解：由电路图可知，L1与L2串联，电压表测L2两端的电压，电流表测电路中的电流，因电压表指针则有明显偏转，所以，电压表两接线柱与电源之间是通路，因电流表指针几乎指在零刻度线，所以，电路断路，即电压表并联部分断路，该电路中的故障可能是灯泡L2断路，故AB错误，C正确；两个灯泡都断路时，电路断路，电压表无示数，故D错误．故选C．【分析】由电路图可知，L1与L2串联，电压表测L2两端的电压，电流表测电路中的电流，电压表指针则有明显偏转说明电压表两接线柱与电源之间是通路，电流表指针几乎指在零刻度线说明电路断路，即电压表并联部分断路，据此进行解答．2．超导现象是20世纪的重大发现之一，科学家发现某些物质在温度很低时，如铅在﹣265.95℃以下，电阻就变成零．若常温下超导体研制成功，则超导体适合做（）A. 保险丝B. 输电线C. 滑动变阻器的线圈D. 电炉丝【答案】B【解析】【解答】解：A、保险丝的作用，是当电流过大时，自动熔断来保护电路．B、用超导体做输电线，可以有效地减小电能的损耗．C、线圈的电阻较大，通过滑片位置的改变可以进行调节．D、电炉丝需要电阻较大的材料，才能发出较多的热量．故选B．【分析】由于超导体的电阻为0，则没有内能的产生，不会放热．根据这一特点，分析选项．3．下列教材中的探究实验，不需要控制电流一定的是（）A. 探究导体电阻与长度的关系B. 探究通电导体产生的热量与电阻的关系C. 探究电功与电压的关系D. 探究电磁铁磁性强弱与线圈匝数的关系【答案】 A【解析】【解答】A、电阻与导体的长度、材料、横截面积和温度有关，与电流大小无关，探究与长度的关系，不用控制电流一定，A符合同意；B、由Q=I2Rt可知，通电导体产生的热量与电路中的电流、导体的电阻和通电时间有关，要探究热量与电阻的关系，需控制电流和通电时间一定，B不符合题意；C、由W=UIt可知，要探究电功与电压的关系，需使电流和通电时间一定，C不符合题意；D、电磁铁磁性强弱与电流大小和线圈匝数有关，要探究电磁铁磁性强弱与线圈匝数的关系，需控制电路中的电流相同，D不符合题意．故答案为：A．【分析】（1）控制变量法：在研究和解决问题的过程中，对影响事物变化规律的因素或条件加以人为控制，使其中的一些条件按照特定的要求发生变化或不发生变化，最终解决所研究的问题；（2）探究的物理量与电流及其他因素有关，探究过程中需控制电流一定，根据各项分析即可得出结论．4．相同材料制成的两导体并联在同一电路中，若通过两导体的电流相同，则（）A. 长度较长的导体，其横截面积一定小B. 长度较长的导体，其横截面积一定大C. 长度较长的导体，其横截面积可能小D. 两导体的长度、横截面积一定相同【答案】 B【解析】【解答】ACB．电阻是导体对电流的阻碍作用，是导体本身的一种特性；其大小与导体的材料、长度、横截面积、温度有关，电阻相等时，其他条件相同，长度越长横截面积越大，AC不正确，B符合题意；D. 导体电阻的大小由导体的材料、长度和横截面积决定，同时还受温度的影响，D不正确；故答案为：B.【分析】决定电阻大小的因素：导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度、横截面积和温度.（电阻与加在导体两端的电压和通过的电流无关）5．如图是汽车、摩托车油量表（实际上就是电流表）原理示意图，R′是定值电阻，R是滑动变阻器，则（）A. 向油箱里加油时，电流表示数变大B. 燃油消耗下降时，电流表示数变大C. 燃油全部耗尽时，电流表将被烧坏D. 油箱加油过满时，电流表将被烧坏【答案】A【解析】【分析】已知定值电阻和滑动变阻器串联，电流表测量的是电路中的电流，浮子和滑片相连，根据杠杆的原理，浮子上浮时，滑片向下移动，滑动变阻器接入电路的电阻减小，根据公式I=可知，电路中的电流变化．当浮子下浮时，滑片向上移动，滑动变阻器接入电路的电阻增大，根据公式I=可知，电路中的电流变化．【解答】向油箱里加油时，浮子上浮，滑片向下移动，滑动变阻器接入电路的电阻减小，根据公式I=可知，电路中电流增大，电流表示数变大，A正确．燃油消耗下降时，浮子下浮，滑片向上移动，滑动变阻器接入电路的电阻增大，根据公式I=可知，电路中电流变小，电流表示数变小，B错误．燃油全部耗尽时，滑动变阻器接入电路的电阻最大，根据公式I=可知，电路中电流最小，电流表示数最小，C错误．油箱加油过满时，滑动变阻器接入电路的电阻最小，根据公式I=可知，电路中电流最大，电流表示数最大，但还有保护电阻，不至于烧坏电流表，故D错误．故选A．【点评】本题考查欧姆定律的应用和滑动变阻器以及杠杆的应用，关键是能正确分析电路的组成，以及滑片移动时引起的电路中电流的变化情况．这是本题的重点也是难点．6．小明同学在“探究串联电路电压规律”的实验中，按如图所示的电路图连接实物，闭合开关，发现灯L1和L2都不亮，排除接触不良的因素后，小明用电压表逐一与元件并联，以查找故障。

八年级物理第二学期第六章<电压 电阻>单元测验卷（满分：110分 时间：80分钟）班别： 座号： 姓名： 分数：一、选择题，将答案填在下面表格中。

(每小题3分,共45分)1、关于电流、电压和电阻，下列说法正确的是 ( )A ．只要将导体连人电路，电路中就有电流B. 导体中通过的电流越大，它的电阻越小C ．有电流通过的小灯泡，其两端不一定有电压D ．导体两端电压越大，通过该导体的电流就越大2、下列电路正确的是（ ）3、下列措施中，不可能改变导体电阻大小的是（ ）A.改变导体的长度B.改变导体的材料C 、改变导体的横截面积 D.改变导体在电路中连接的位置4、下列用电器中，可能不需要用到变阻器的是（ ）A ．电视机B ．收音机C ．调光书写台灯D ．手电筒5、如图2所示，在探究串联电路中的电压关系时．小华同学用电压表测出ab 、bc 、ac 两端的电压分别为U ab =2V ，U bc =2V ，U ac =4V ．在表格中记录数据后．下一步应该做的是 ( )A ．整理器材．结束实验B ．分析数据．得出结论C ．换用不同规格的小灯泡．再测出几组电压值D ．换用电压表的另一量程．再测出一组电压值图1图26、如图3所示，闭合开关s后，电流表几乎无示数，电压表示数近似等电源电压，产生这一现象的原因可能是A、L2短路B、L2灯丝断了C、L1短路D、L1灯丝断了图37．在如图4所示滑动变阻器的四种接法中，当滑动变阻器滑片P 向右移动时，接入电路中的电阻增大的是（）图48由同种材料制成的三根电阻丝，已知它们的长度关系为L1＞L2＝L3，横截面积的关系为S1＝S2＜S3，现将它们串联接入电路，关于它们的电阻和通过他们的电流，正确的是（）A．R1＜R2=R3 ，I1=I2=I3B．R1＝R2＞R3，I1=I2＞I3 C．R1＞R2＞R3，I1＞I2＞I3D．R1＞R2＞R3，I1=I2=I39、干电池是一种常用、方便的电源。

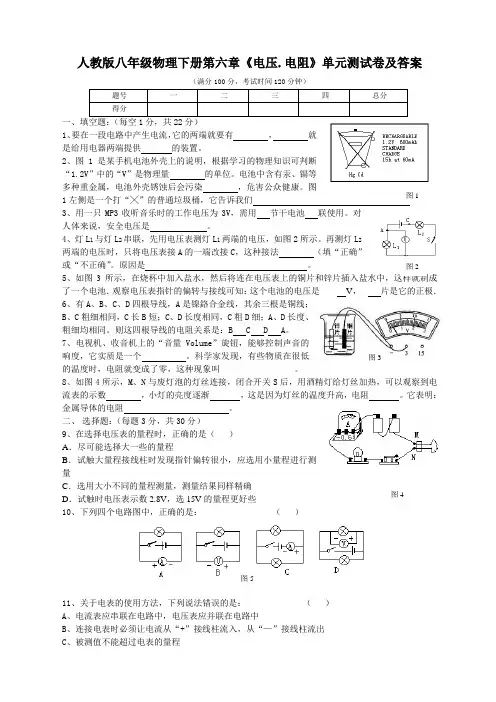

人教版八年级物理下册第六章《电压.电阻》单元测试卷及答案（满分100分，考试时间120分钟）一、填空题：（每空1分，共22分） 1、要在一段电路中产生电流，它的两端就要有 ， 就是给用电器两端提供 的装置。

2、图1是某手机电池外壳上的说明，根据学习的物理知识可判断“1.2V ”中的“V ”是物理量 的单位。

电池中含有汞、镉等多种重金属，电池外壳锈蚀后会污染，危害公众健康。

图13、用一只MP3收听音乐时的工作电压为3V ，需用 节干电池 联使用。

对人体来说，安全电压是 。

4、灯L 1与灯L 2串联，先用电压表测灯L 1两端的电压，如图2所示。

再测灯L 2两端的电压时，只将电压表接A 的一端改接C ，这种接法 （填“正确”或“不正确”。

原因是 。

5、如图3了一个电池．观察电压表指针的偏转与接线可知：这个电池的电压是____ V ，__ 片是它的正极．6、有A 、B 、C 、D 四根导线，A 是镍鉻合金线，其余三根是铜线；B 、C 粗细相同，C 长B 短；C 、D 长度相同，C 粗D 细；A 、D 长度、粗细均相同。

则这四根导线的电阻关系是：B C D A 。

7、电视机、收音机上的“音量Volume ”旋钮，能够控制声音的响度，它实质是一个 。

科学家发现，有些物质在很低的温度时，电阻就变成了零，这种现象叫_________________。

8、如图4所示，M 、N 与废灯泡的灯丝连接，闭合开关S 后，用酒精灯给灯丝加热，可以观察到电流表的示数 ，小灯的亮度逐渐 ，这是因为灯丝的温度升高，电阻 。

它表明：金属导体的电阻 。

二、 选择题：（每题3分，共30分）9、在选择电压表的量程时，正确的是（ ） A ．尽可能选择大一些的量程B ．试触大量程接线柱时发现指针偏转很小，应选用小量程进行测量C ．选用大小不同的量程测量，测量结果同样精确D ．试触时电压表示数2.8V ，选15V 的量程更好些10、下列四个电路图中，正确的是： （ ）11、关于电表的使用方法，下列说法错误的是： （ ） A 、电流表应串联在电路中，电压表应并联在电路中B 、连接电表时必须让电流从“+”接线柱流入，从“—”接线柱流出D 、电压表、电流表都可以直接接在电源的两极上12、使用滑动变阻器时，闭合开关前，应把滑动变阻器的滑片调到阻值最大，下列各图中滑片位置正确的是： （ ）13、在下图所示的电路中，能用电压表正确测出灯L 1两端电压的是： （ ）14、把甲、乙两段电阻线接在相同的电压下，通过甲线的电流大于通过乙线的电流，忽略温度的影响，下列判断正确的是： （ ）A 、甲线的电阻大B 、乙线的电阻大C 、甲、乙两线的电阻一样大D 、无法判断 15、商店里的电子秤是利用了下列哪种电阻制成（ ）A ．光敏电阻B ．热敏电阻C ．滑动变阻器D ．压敏电阻16、为架设一条输电线路，有粗细相同的铁线和铝线可供选择，下面最好的选择与正确的分析应是（ ）A ．因铁线坚硬，应选铁线B ．因铝线易于架设，应选铝线C ．因铁线便宜，应选铁线D ．因铝线电阻小，应选铝线17、如图8所示的变阻器四种不同接法的电路中，闭合开关后，当滑片向右移动时，电路中灯泡变亮的是（ ）18、如图9所示的电路中，灯L 1和L 2都标有“3V0.25A ”字样，电源由两节新干电池串联组成，则下列说法错误的是： （ ） A 、S 闭合后，L 1、L 2并联，且都能发光 B 、S 闭合后，电路将发生短路C 、要想使L 1、L 2串联，可去掉导线bD 、若将导线m 从接线柱B 改到接线柱A 上，则两灯都能正常发光 三、实验、探究题：（5小题，共28分） 19、（1）图10为滑动变阻器的实物图，请指出甲、乙、丙各代表的部件名称：甲_________，乙_________，丙________；变阻器在电路中的符号是 ；这个滑动变阻器的铭牌上标有“10Ω 0.5Ａ”字样，其中“0.5A ”表示 。

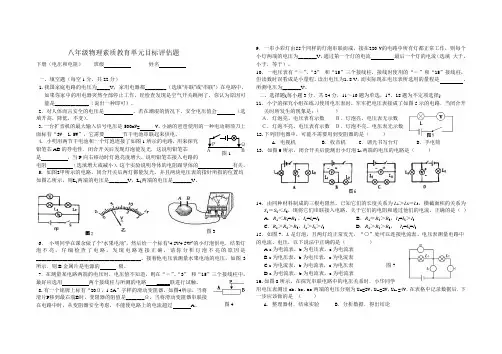

八年级物理素质教育单元目标评估题下册（电压和电阻） 班级 姓名一、填空题（每空1分，共22分）1.我国家庭电路的电压为_____V ，家用电器都________（选填“并联”或“串联”）在电路中，如果你家中的用电器突然全部停止工作，经检查发现是空气开关跳闸了，你认为原因可能是_____________（说出一种即可）。

2．对人体而言安全的电压是 ，若在潮湿的情况下，安全电压值会 （选填升高，降低，不变）。

3.一台扩音机的最大输入信号电压是500mV= V ，小涵的爸爸使用的一种电动剃须刀上面标有“3V 1.5W”，它需要 节干电池串联起来供电。

4. 小明用两节干电池和一个灯泡连接了如图1所示的电路，用来探究铅笔芯AB 的导电性．闭合开关后发现灯泡能发光，这说明铅笔芯是 ，当P 向右移动时灯泡亮度增大，说明铅笔芯接入电路的电阻 （选填增大或减小），这个实验说明导体的电阻跟导体的 有关。

5. 如图2甲所示的电路，闭合开关后两灯都能发光，并且两块电压表的指针所指的位置均如图乙所示，则L 1两端的电压是_______V ，L 2两端的电压是_______V 。

6． 小明同学在课余做了个“水果电池”，然后给一个标有“4.5V4.5W ”的小灯泡供电，结果灯泡不亮，仔细检查了电路，发现电路连接正确，请你分析灯泡不亮的原因是________________________________________。

接着他电压表测量水果电池的电压，如图3所示．则B 金属片是电源的 极。

7．在测量某电路两端的电压时，电压值不知道，则在“－”、“3” 和“15”三个接线柱中，最好应选用 两个接线柱与所测的电路 _____联进行试触。

8.有一个铭牌上标有“20Ω，1.5A ”字样的滑动变阻器，如图4所示，当将滑片P 移到最右端B 时，变阻器的阻值是_______Ω，当将滑动变阻器串联接在电路中时，从变阻器安全考虑，不能使电路上的电流超过 A 。
