浅谈钢中氢的危害和防止措施

高强度钢氢脆敏感性的研究及预防措施高强度钢的应用越来越广泛，但它也面临着一系列的问题，其中之一便是氢脆敏感性。

在一些极端应力和环境条件下，高强度钢易发生氢脆破裂，给工业生产和生命安全带来极大风险。

因此，高强度钢氢脆敏感性的研究及预防措施势在必行。

首先，我们来了解一下高强度钢。

高强度钢具有较高的抗拉强度和屈服强度，具有出色的耐磨性、耐冲击性和耐蚀性能，被广泛应用于航空航天、汽车、建筑和船舶等领域。

高强度钢的强度是通过合金元素的添加和热处理等方法来实现的。

与常规钢相比，高强度钢中的碳含量较低，但添加了铬、镍、钛等元素，这些元素可以产生固溶强化、沉淀强化、细化晶粒等效应，提高钢材的耐久性和强度。

然而，高强度钢在制造和使用过程中，容易受到氢原子的侵入和影响，造成氢脆敏感性。

氢脆敏感性是指在存在氢原子的环境中，钢材的延展性和韧性降低，易发生裂纹和断裂，导致钢材失效。

氢脆的成因主要是氢原子的吸附和渗入钢材中，与其中的组织和缺陷进行作用，使得纤维细致度减少，组织变得松散不结实，从而强度降低、脆性增加。

如何解决高强度钢的氢脆敏感性问题呢？有以下几方面的预防措施：1.制造工艺上采取相应措施。

要采取严格的生产控制和检验过程，确保钢材的质量安全，并且应该尽可能避免氢原子的吸附和渗入。

这可以采用氢化物还原、较低温度及时间的热处理、尽量减少钢材表面的腐蚀等方法。

2.合适的金属成分控制。

要充分考虑合适的金属成分控制，特别是考虑镍和其他合金元素的添加浓度，并论证其对氢脆性的影响。

镍可以增加钢中的弛豫化时间，减缓氢原子的扩散和聚积，而碳量过高则会增加氢强化现象。

3.应用进化材料。

利用先进的进化材料研发高强度钢，以改善其氢脆敏感性。

在界面纳米化、金属非晶化及生物仿生等领域，已经有了很多有希望的成果，可以参考和借鉴，并结合实际应用需求进一步改进。

4.进行物理和理论实验。

通过理论计算和模拟实验，分析原因和影响因素，确定可行的改进方案。

分析冶金化工设备的氢腐蚀及其抑制措施氢腐蚀是指在金属材料表面与氢环境相连时，由于氢进入了金属晶体内并产生氢化反应而引起的腐蚀现象。

氢腐蚀常常会在冶金化工设备中出现，造成不良影响，因此需要采取相应的抑制措施。

氢的渗透是导致氢腐蚀的关键因素。

在冶金化工设备中，渗透氢主要来源于原料、反应物、介质中的水分以及设备表面的腐蚀产物。

渗透氢进入金属晶体后，与空穴和空腔结合形成氢原子，进一步与金属结构中的微观缺陷相结合，产生氢化反应。

针对氢腐蚀，常见的抑制措施包括以下几种：1. 选用合适的材料对于易受氢腐蚀影响的设备部件，应选用抗氢腐蚀性能较好的材料。

例如，在强酸环境下应选用高合金不锈钢、镍基合金或钦钢等材料。

2. 控制环境条件尽可能避免设备在高温、高压和酸性、碱性等腐蚀性环境下运行，以减少设备受到氢腐蚀的影响。

同时，在操作时应严格控制反应物、原料和介质中的水分含量，减少渗透氢的来源。

3. 表面处理采用表面处理技术可以提高设备表面的抗氢腐蚀性能。

例如，在镀铜等金属材料表面涂覆氧化铬或氢氧化铝等抗氢腐蚀涂层。

4. 加入抑制剂在工业生产中，可以加入一定的抑制剂来降低设备的氢腐蚀率。

抑制剂可以分为两类：氧化还原型和吸附型。

氧化还原型抑制剂通过与渗透氢结合，抑制氢化反应的进行，例如硝酸等氧化剂。

吸附型抑制剂则是通过吸附在金属表面形成一层保护膜来抑制氢的渗透。

5. 定期保养定期保养设备可以有效降低氢腐蚀的影响。

例如，清洗设备内部的沉积物和腐蚀产物，更换老化的设备部件等。

总之，氢腐蚀是冶金化工设备中常见的问题，需要采取有效的抑制措施来降低其影响。

选用合适的材料、控制环境条件、表面处理、加入抑制剂和定期保养等是降低氢腐蚀的有效手段。

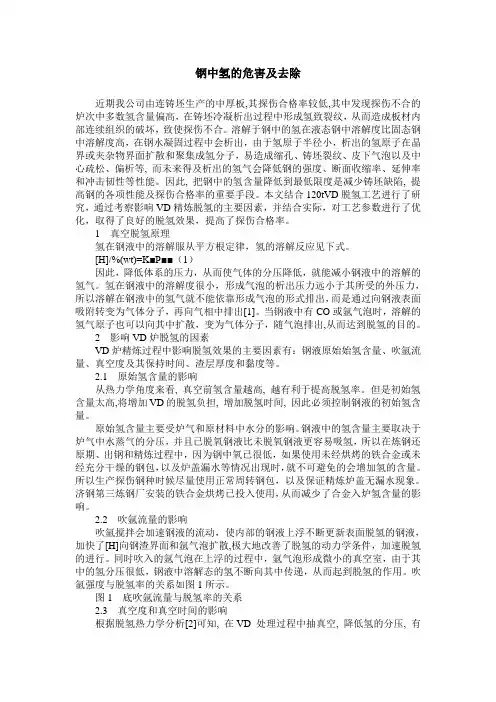

钢中氢的危害及去除近期我公司由连铸坯生产的中厚板,其探伤合格率较低,其中发现探伤不合的炉次中多数氢含量偏高，在铸坯冷凝析出过程中形成氢致裂纹，从而造成板材内部连续组织的破坏，致使探伤不合。

溶解于钢中的氢在液态钢中溶解度比固态钢中溶解度高，在钢水凝固过程中会析出，由于氢原子半径小，析出的氢原子在晶界或夹杂物界面扩散和聚集成氢分子，易造成缩孔、铸坯裂纹、皮下气泡以及中心疏松、偏析等, 而未来得及析出的氢气会降低钢的强度、断面收缩率、延伸率和冲击韧性等性能。

因此, 把钢中的氢含量降低到最低限度是减少铸坯缺陷, 提高钢的各项性能及探伤合格率的重要手段。

本文结合120tVD脱氢工艺进行了研究，通过考察影响VD精炼脱氢的主要因素，并结合实际，对工艺参数进行了优化，取得了良好的脱氢效果，提高了探伤合格率。

1真空脱氢原理氢在钢液中的溶解服从平方根定律，氢的溶解反应见下式。

[H]/%(wt)=K■P■■（1）因此，降低体系的压力，从而使气体的分压降低，就能减小钢液中的溶解的氢气。

氢在钢液中的溶解度很小，形成气泡的析出压力远小于其所受的外压力，所以溶解在钢液中的氢气就不能依靠形成气泡的形式排出，而是通过向钢液表面吸附转变为气体分子，再向气相中排出[1]。

当钢液中有CO或氩气泡时，溶解的氢气原子也可以向其中扩散，变为气体分子，随气泡排出,从而达到脱氢的目的。

2影响VD炉脱氢的因素VD炉精炼过程中影响脱氢效果的主要因素有：钢液原始始氢含量、吹氩流量、真空度及其保持时间、渣层厚度和黏度等。

2.1原始氢含量的影响从热力学角度来看, 真空前氢含量越高, 越有利于提高脱氢率。

但是初始氢含量太高,将增加VD的脱氢负担, 增加脱氢时间, 因此必须控制钢液的初始氢含量。

原始氢含量主要受炉气和原材料中水分的影响。

钢液中的氢含量主要取决于炉气中水蒸气的分压，并且已脱氧钢液比未脱氧钢液更容易吸氢，所以在炼钢还原期、出钢和精炼过程中，因为钢中氧已很低，如果使用未经烘烤的铁合金或未经充分干燥的钢包，以及炉盖漏水等情况出现时，就不可避免的会增加氢的含量。
