DUM227 4850系列智能开关电源系统
- 格式:pdf
- 大小:773.97 KB
- 文档页数:30
动力源DUM-48/50H 休眠开启方法:
1、按任意键(退出屏保回车键)---按回车键(进入系统主菜单)----按下键移动到“参数设置”---按回车键进入----按下键移动到“节能参数”---按回车键进入(密码123)----按上键更改第一个数据为1---按回车键跳到第二个数字---按上键更改第二个数子为2;依例修改第三个数字---按回车键跳到“确认”,按回车键进入下一屏幕。
唤醒电压一般为51.2(一般不需改动);轮换周期(潮湿机房宜设为3天);最小在线数(一般1-2);休眠停止点80%,休眠启动点60%;
2、按任意键(退出屏保回车键)---按回车键(进入系统主菜单)----按下键移动到“控制输出”---按回车键进入----按下键移动到“休眠功能开关”----按回车键选中---按上下键修改为“开”---按回车键确认。
(如遇密码,方法同上)
动力源DUM-48/50H 模块删加开方法:
按任意键(退出屏保回车键)---按回车键(进入系统主菜单)----按下键移动到“控制输出”-----按回车键进入---按下键移动到“模块控制”---按回车键进入---按下键移动到“模块安装控制”----按回车键选中---按上下键调到相应模块位置----按回车键选中---按上下键修改----按回车键确认。
(如遇密码,方法同上)
动力源DUM-48/50C 休眠开启方法:
“设置”---“系统参数”---“下键”第二页---密码“100”(上下键修改)-----模块休眠:允许-----返回----“模块参数”-----“下键”翻页----休眠功能
动力源DUM-48/50C 模块删加开方法:
“控制”----“模块配置”---相应模块ON或OFF (密码123)。
常用开关电源芯片大全第1章DC-DC电源转换器/基准电压源DC-DC电源转换器1.低噪声电荷泵DC-DC电源转换器AAT3113/AAT31142.低功耗开关型DC-DC电源转换器ADP30003.高效3A开关稳压器AP15014.高效率无电感DC-DC电源转换器FAN56605.小功率极性反转电源转换器ICL76606.高效率DC-DC电源转换控制器IRU30377.高性能降压式DC-DC电源转换器ISL64208.单片降压式开关稳压器L49609.大功率开关稳压器L4970A高效率单片开关稳压器L4978高效率升压/降压式DC-DC电源转换器L597014.高效率1A降压单片开关稳压器LM1575/LM2575/LM2575HV降压单片开关稳压器LM2576/LM2576HV16.可调升压开关稳压器LM2577降压开关稳压器LM259618.高效率5A开关稳压器LM267819.升压式DC-DC电源转换器LM2703/LM270420.电流模式升压式电源转换器LM273321.低噪声升压式电源转换器LM275022.小型75V降压式稳压器LM500723.低功耗升/降压式DC-DC电源转换器LT107324.升压式DC-DC电源转换器LT161525.隔离式开关稳压器LT172526.低功耗升压电荷泵LT175127.大电流高频降压式DC-DC电源转换器LT176528.大电流升压转换器LT193529.高效升压式电荷泵LT193730.高压输入降压式电源转换器LT195632.高压升/降压式电源转换器LT343333.单片3A升压式DC-DC电源转换器LT343634.通用升压式DC-DC电源转换器LT346035.高效率低功耗升压式电源转换器LT346437.大电流高效率升压式DC-DC电源转换器LT378238.微型低功耗电源转换器LTC175440.低噪声高效率降压式电荷泵LTC191141.低噪声电荷泵LTC3200/LTC3200-542.无电感的降压式DC-DC电源转换器LTC325143.双输出/低噪声/降压式电荷泵LTC325244.同步整流/升压式DC-DC电源转换器LTC340145.低功耗同步整流升压式DC-DC电源转换器LTC340246.同步整流降压式DC-DC电源转换器LTC340547.双路同步降压式DC-DC电源转换器LTC340748.高效率同步降压式DC-DC电源转换器LTC341649.微型2A升压式DC-DC电源转换器LTC3426两相电流升压式DC-DC电源转换器LTC342851.单电感升/降压式DC-DC电源转换器LTC344052.大电流升/降压式DC-DC电源转换器LTC344254.直流同步降压式DC-DC电源转换器LTC370355.双输出降压式同步DC-DC电源转换控制器LTC373656.降压式同步DC-DC电源转换控制器LTC377057.双2相DC-DC电源同步控制器LTC380258.高性能升压式DC-DC电源转换器MAX1513/MAX151459.精简型升压式DC-DC电源转换器MAX1522/MAX1523/MAX152460.高效率40V升压式DC-DC电源转换器MAX1553/MAX155461.高效率升压式LED电压调节器MAX1561/MAX159962.高效率5路输出DC-DC电源转换器MAX156563.双输出升压式DC-DC电源转换器MAX1582/MAX1582Y64.驱动白光LED的升压式DC-DC电源转换器MAX158365.高效率升压式DC-DC电源转换器MAX1642/MAX1643降压式开关稳压器MAX164467.高效率升压式DC-DC电源转换器MAX1674/MAX1675/MAX167668.高效率双输出DC-DC电源转换器MAX167769.低噪声1A降压式DC-DC电源转换器MAX1684/MAX168570.高效率升压式DC-DC电源转换器MAX169871.高效率双输出降压式DC-DC电源转换器MAX171572.小体积升压式DC-DC电源转换器MAX1722/MAX1723/MAX172473.输出电流为50mA的降压式电荷泵MAX173074.升/降压式电荷泵MAX175975.高效率多路输出DC-DC电源转换器MAX1800同步整流降压式稳压型MAX1830/MAX183177.双输出开关式LCD电源控制器MAX187878.电流模式升压式DC-DC电源转换器MAX189679.具有复位功能的升压式DC-DC电源转换器MAX194780.高效率PWM降压式稳压器MAX1992/MAX199381.大电流输出升压式DC-DC电源转换器MAX61882.低功耗升压或降压式DC-DC电源转换器MAX629升压式DC-DC电源转换器MAX668/MAX66984.大电流PWM降压式开关稳压器MAX724/MAX72685.高效率升压式DC-DC电源转换器MAX756/MAX75786.高效率大电流DC-DC电源转换器MAX761/MAX76287.隔离式DC-DC电源转换器MAX8515/MAX8515A88.高性能24V升压式DC-DC电源转换器MAX872789.升/降压式DC-DC电源转换器MC33063A/MC34063A升压/降压/反向DC-DC电源转换器MC33167/MC3416791.低噪声无电感电荷泵MCP1252/MCP125392.高频脉宽调制降压稳压器MIC220393.大功率DC-DC升压电源转换器MIC229594.单片微型高压开关稳压器NCP1030/NCP103195.低功耗升压式DC-DC电源转换器NCP1400A96.高压DC-DC电源转换器NCP140397.单片微功率高频升压式DC-DC电源转换器NCP141098.同步整流PFM步进式DC-DC电源转换器NCP142199.高效率大电流开关电压调整器NCP1442/NCP1443/NCP1444/NCP1445 100.新型双模式开关稳压器NCP1501101.高效率大电流输出DC-DC电源转换器NCP1550102.同步降压式DC-DC电源转换器NCP1570103.高效率升压式DC-DC电源转换器NCP5008/NCP5009104.大电流高速稳压器RT9173/RT9173A105.高效率升压式DC-DC电源转换器RT9262/RT9262A106.升压式DC-DC电源转换器SP6644/SP6645107.低功耗升压式DC-DC电源转换器SP6691108.新型高效率DC-DC电源转换器TPS54350109.无电感降压式电荷泵TPS6050x110.高效率升压式电源转换器TPS6101x恒流白色LED驱动器TPS61042112.具有LDO输出的升压式DC-DC电源转换器TPS6112x113.低噪声同步降压式DC-DC电源转换器TPS6200x114.三路高效率大功率DC-DC电源转换器TPS75003115.高效率DC-DC电源转换器UCC39421/UCC39422控制升压式DC-DC电源转换器XC6371117.白光LED驱动专用DC-DC电源转换器XC9116同步整流降压式DC-DC电源转换器XC9215/XC9216/XC9217119.稳压输出电荷泵XC9801/XC9802120.高效率升压式电源转换器ZXLB1600线性/低压差稳压器121.具有可关断功能的多端稳压器BAXXX122.高压线性稳压器HIP5600123.多路输出稳压器KA7630/KA7631124.三端低压差稳压器LM2937125.可调输出低压差稳压器LM2991126.三端可调稳压器LM117/LM317127.低压降CMOS500mA线性稳压器LP38691/LP38693128.输入电压从12V到450V的可调线性稳压器LR8 非常低压降稳压器(VLDO)LTC3025130.大电流低压差线性稳压器LX8610负输出低压差线性稳压器MAX1735低压差线性稳压器MAX8875133.带开关控制的低压差稳压器MC33375134.带有线性调节器的稳压器MC33998136.低静态电流低压差稳压器NCP562/NCP563137.具有使能控制功能的多端稳压器PQxx138.五端可调稳压器SI-3025B/SI-3157B低压差线性稳压器SPX2975140.五端线性稳压器STR20xx141.五端线性稳压器STR90xx142.具有复位信号输出的双路输出稳压器TDA8133143.具有复位信号输出的双路输出稳压器TDA8138/TDA8138A 144.带线性稳压器的升压式电源转换器TPS6110x145.低功耗50mA低压降线性稳压器TPS760xx146.高输入电压低压差线性稳压器XC6202147.高速低压差线性稳压器XC6204148.高速低压差线性稳压器XC6209F149.双路高速低压差线性稳压器XC6401基准电压源150.新型XFET基准电压源ADR290/ADR291/ADR292/ADR293 151.低功耗低压差大输出电流基准电压源MAX610x152.低功耗基准电压源MAX6120155.低功耗精密低压降基准电压源REF30xx/REF31xx156.精密基准电压源TL431/KA431/TLV431A第2章AC-DC转换器及控制器1.厚膜开关电源控制器DP104C2.厚膜开关电源控制器DP308P系列高电压功率转换控制器DPA423/DPA424/DPA425/DPA4264.电流型开关电源控制器FA13842/FA13843/FA13844/FA138455.开关电源控制器FA5310/FA5311开关电源控制器FAN75567.绿色环保的PWM开关电源控制器FAN7601型开关电源控制器FS6M07652R9.开关电源功率转换器FS6Sxx10.降压型单片AC-DC转换器HV-2405E11.新型反激准谐振变换控制器ICE1QS01电源功率转换器KA1M088013.开关电源功率转换器KA2S0680/KA2S088014.电流型开关电源控制器KA38xx型开关电源功率转换器KA5H0165R型开关电源功率转换器KA5Qxx型开关电源功率转换器KA5Sxx18.电流型高速PWM控制器L499019.具有待机功能的PWM初级控制器L599120.低功耗离线式开关电源控制器L6590SWITCH TN系列电源功率转换器LNK304/LNK305/LNK306SWITCH系列电源功率转换器LNK500/LNK501/LNK52023.离线式开关电源控制器M51995A电源控制器M62281P/M62281FP25.高频率电流模式PWM控制器MAX5021/MAX502226.新型PWM开关电源控制器MC4460427.电流模式开关电源控制器MC4460528.低功耗开关电源控制器MC4460829.具有PFC功能的PWM电源控制器ML482430.液晶显示器背光灯电源控制器ML487631.离线式电流模式控制器NCP120032.电流模式脉宽调制控制器NCP120533.准谐振式PWM控制器NCP120734.低成本离线式开关电源控制电路NCP121535.低待机能耗开关电源PWM控制器NCP1230系列自动电压切换控制开关STR8xxxx37.大功率厚膜开关电源功率转换器STR-F665438.大功率厚膜开关电源功率转换器STR-G865639.开关电源功率转换器STR-M6511/STR-M652940.离线式开关电源功率转换器STR-S5703/STR-S5707/STR-S570841.离线式开关电源功率转换器STR-S6401/STR-S6401F/STR-S6411/STR-S6411F 442.开关电源功率转换器STR-S651343.离线式开关电源功率转换器TC33369~TC3337444.高性能PFC与PWM组合控制集成电路TDA16846/TDA1684745.新型开关电源控制器TDA1685046.“绿色”电源控制器TEA150447.第二代“绿色”电源控制器TEA150748.新型低功耗“绿色”电源控制器TEA153349.开关电源控制器TL494/KA7500/MB3759SwitchⅠ系列功率转换器TNY253、TNY254、TNY255SwitchⅡ系列功率转换器TNY264P~TNY268GSwitch(Ⅱ)系列离线式功率转换器TOP209~TOP227Switch-FX系列功率转换器TOP232/TOP233/TOP234Switch-GX系列功率转换器TOP242~TOP25055.开关电源控制器UCX84X56.离线式开关电源功率转换器VIPer12AS/VIPer12ADIP57.新一代高度集成离线式开关电源功率转换器VIPer53第3章功率因数校正控制/节能灯电源控制器1.电子镇流器专用驱动电路BL83012.零电压开关功率因数控制器FAN48223.功率因数校正控制器FAN75274.高电压型EL背光驱动器HV826场致发光背光驱动器IMP525/IMP5606.高电压型EL背光驱动器/反相器IMP8037.电子镇流器自振荡半桥驱动器IR21568.单片荧光灯镇流器IR21579.调光电子镇流器自振荡半桥驱动器IR215910.卤素灯电子变压器智能控制电路IR216111.具有功率因数校正电路的镇流器电路IR216612.单片荧光灯镇流器IR216713.自适应电子镇流器控制器IR252014.电子镇流器专用控制器KA754115.功率因数校正控制器L656116.过渡模式功率因数校正控制器L656217.集成背景光控制器MAX8709/MAX8709A18.功率因数校正控制器MC33262/MC3426219.固定频率电流模式功率因数校正控制器NCP1653场致发光灯高压驱动器SP440321.功率因数校正控制器TDA4862/TDA486322.有源功率因数校正控制器UC385423.高频自振荡节能灯驱动器电路VK05CFL24.大功率高频自振荡节能灯驱动器电路VK06TL第4章充电控制器1.多功能锂电池线性充电控制器AAT36802.可编程快速电池充电控制器BQ20003.可进行充电速率补偿的锂电池充电管理器BQ20574.锂电池充电管理电路BQ2400x5.单片锂电池线性充电控制器BQ2401x接口单节锂电池充电控制器BQ2402x同步开关模式锂电池充电控制器BQ241008.集成PWM开关控制器的快速充电管理器BQ29549.具有电池电量计量功能的充电控制器DS277010.锂电池充电控制器FAN7563/FAN7564线性锂/锂聚合物电池充电控制器ISL629212.锂电池充电控制器LA5621M/LA5621V恒流/恒压电池充电控制器LT176915.线性锂电池充电控制器LTC173216.带热调节功能的1A线性锂电池充电控制器LTC173317.线性锂电池充电控制器LTC173418.新型开关电源充电控制器LTC198019.开关模式锂电池充电控制器LTC4002锂电池充电器LTC400621.多用途恒压/恒流充电控制器LTC400823.可由USB端口供电的锂电池充电控制器LTC405324.小型150mA锂电池充电控制器LTC405425.线性锂电池充电控制器LTC405826.单节锂电池线性充电控制器LTC405927.独立线性锂电池充电控制器LTC406128.镍镉/镍氢电池充电控制器M62256FP29.大电流锂/镍镉/镍氢电池充电控制器MAX150130.锂电池线性充电控制器MAX150731.双输入单节锂电池充电控制器MAX1551/MAX155532.单节锂电池充电控制器MAX167933.小体积锂电池充电控制器MAX1736接口单节锂电池充电控制器MAX181135.多节锂电池充电控制器MAX187336.双路输入锂电池充电控制器MAX187437.单节锂电池线性充电控制器MAX189838.低成本/多种电池充电控制器MAX190839.开关模式单节锂电池充电控制器MAX1925/MAX192640.快速镍镉/镍氢充电控制器MAX2003A/MAX200341.可编程快速充电控制器MAX712/MAX71342.开关式锂电池充电控制器MAX74543.多功能低成本充电控制器MAX846A44.具有温度调节功能的单节锂电池充电控制器MAX8600/MAX860145.锂电池充电控制器MCP73826/MCP73827/MCP7382846.高精度恒压/恒流充电器控制器MCP73841/MCP73842/MCP73843/MCP73844 647.锂电池充电控制器MCP73861/MCP7386248.单节锂电池充电控制器MIC7905049.单节锂电池充电控制器NCP180050.高精度线性锂电池充电控制器VM7205。
GZDW微机型高频开关直流电源操作使用说明无锡市凯杰电器有限公司编制第一部分、系统一、系统概述GZD(W)微机型高频直流电源,是专为电力系统设计的一种较为理想的直流电源系统。
其主要功用是为电力系统变电所的高低压开关设备提供必要的操作电源,为继电保护或微机保护装置提供工作电源以及作为事故照明、应急电源和他直流用电设备电源。
由于本直流电源系统采用了新型高频开关电源模块和微机监控单元,电源的质量和系统的工作可靠性有显著提高,并可实现蓄电池的充、放电智的智能化管理和在线检测、直流电源系统数据的适时监控、报警及远程控制,因此,它广泛的用于现代的无人职守变电所、发电厂,也同样适用于通信部门、计算机房、医院、宾馆以及高层建筑的供电领域,应用十分广泛。
二、系统构成GZD(W)微机型直流电源系统主要由高频开关电源模块、监控微机单元、蓄电池组及馈出线路等部分组成。
1、高频开关电源模块本公司高频开关电源模块统一采用艾默生高频开关电源模块,为本直流电源系统核心部件。
其功用如下:a、为蓄电池组提供均充、浮充电电流;b、为电站所有直流用电设备提供正常负荷电流。
2、蓄电池组蓄电池组在本系统中作为电能储备装置,在交流电源中断或高频充电模块不能正常工作时向负载提供电能。
情况如下:a、正常情况下蓄电池组处于受电工作状态,即接受高频开关电源模块提供的浮充或均充电电流,确保满容量;b、在事故或大功率冲击性用电负载工作时为用电设备提供电能。
3、微机监控单元a、监控蓄电池均、浮充电的智能化管理;b、监视直流电源系统并在系统出现异常时发出告警信息。
监视的模拟量如:合闸母线电压、蓄电池组电压/电流/、控制母线电压/电流等监视的开关量如:直流开关状态、熔断器状态、绝缘状态、模块状态等;c、和上位机通讯联系,实现遥信、遥测上传。
4、馈出线路将直流电源分配和输送到各用电负荷。
包括直流断路器和出线。
三、功能特点1、系统采用了高频开关电源模块并采用N+1模式运行,电压质量和系统可靠性大大提高2、系统采用了微机系统监控,实现了系统和蓄电池的智能化管理和远程通讯,可实现电站无人职守。

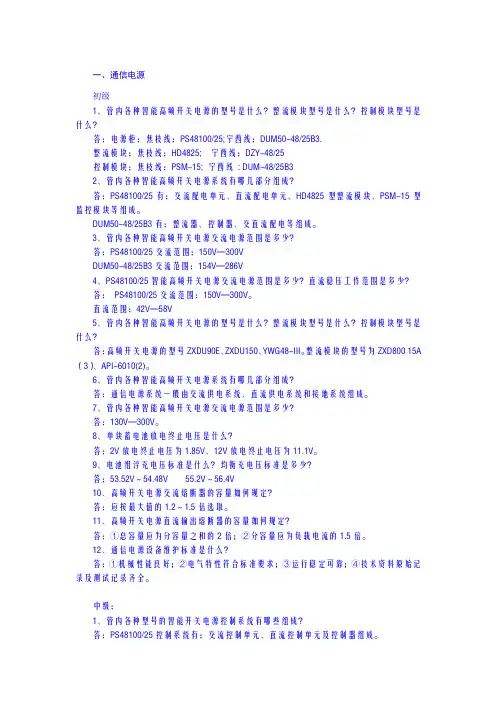

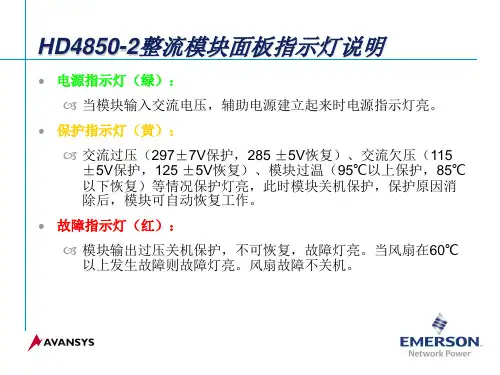

一、通信电源初级1、管内各种智能高频开关电源的型号是什么?整流模块型号是什么?控制模块型号是什么?答:电源柜:焦枝线:PS48100/25;宁西线:DUM50-48/25B3.整流模块:焦枝线:HD4825; 宁西线:DZY-48/25控制模块:焦枝线:PSM-15; 宁西线: DUM-48/25B32、管内各种智能高频开关电源系统有哪几部分组成?答:PS48100/25有:交流配电单元、直流配电单元、HD4825型整流模块、PSM-15型监控模块等组成。
DUM50-48/25B3有:整流器、控制器、交直流配电等组成。
3、管内各种智能高频开关电源交流电源范围是多少?答:PS48100/25交流范围:150V—300VDUM50-48/25B3交流范围:154V—286V4、PS48100/25智能高频开关电源交流电源范围是多少?直流稳压工作范围是多少?答:PS48100/25交流范围:150V—300V。
直流范围:42V—58V5、管内各种智能高频开关电源的型号是什么?整流模块型号是什么?控制模块型号是什么?答:高频开关电源的型号ZXDU90E、ZXDU150、YWG48-III。
整流模块的型号为ZXD800 15A (3)、API-6010(2)。
6、管内各种智能高频开关电源系统有哪几部分组成?答:通信电源系统一般由交流供电系统、直流供电系统和接地系统组成。
7、管内各种智能高频开关电源交流电源范围是多少?答:130V—300V。
8、单块蓄电池放电终止电压是什么?答:2V放电终止电压为1.85V、12V放电终止电压为11.1V。
9、电池组浮充电压标准是什么?均衡充电压标准是多少?答:53.52V~54.48V 55.2V~56.4V10、高频开关电源交流熔断器的容量如何规定?答:应按最大值的1.2~1.5倍选取。
11、高频开关电源直流输出熔断器的容量如何规定?答:①总容量应为分容量之和的2倍;②分容量应为负载电流的1.5倍。
关于本说明书:本说明书适用于DUM227—48/50 Ⅰ型智能开关电源系统、DUM227—48/50Ⅱ型智能开关电源系统、DUM227—48/50Ⅲ型智能开关电源系统。
本书主要详细地介绍了DUM227—48/50 Ⅰ型智能开关电源系统、DUM227—48/50Ⅱ型智能开关电源系统和DUM227—48/50Ⅲ型智能开关电源系统(以下简称DUM227—48/50系列智能开关电源系统)的系统特点、组成原理、安装、调试、操作及维护等。
安装前,敬请认真阅读此说明书。
请妥善保管,以备查阅,尚遇疑难请与北京动力源科技股份有限公司或办事处联系。
安全符号、术语:警告:提示可能造成人身伤害的危险。
警告:提示可能造成设备故障或损坏的危险。
高压:提示设备上有300V 以上的电压,请注意人身安全。
保修事项:请在开通时填写保修卡,并将保修卡副卡(B 联)寄北京动力源科技股份有限公司,以便实施免费保修。
北京动力源科技股份有限公司承诺:承担合同或协议规定的保修期内在正常操作使用条件下设备故障的免费保修。
在保修期内,对故障设备进行维修或更换由北京动力源科技股份有限公司决定。
因不可抗拒的自然力、操作不当、未经许可拆卸等原因造成的故障损坏,不在保修之列。
因技术更新引起的产品功能、性能的变更,不包含在本手册内。
有关特殊订货系统,请参照此说明书。
公司地址:北京市海淀区学院南路68号汇智楼 生产基地;北京市丰台区科技园星火路8号 邮 编;10007l电 话:(010)63783070~63783075 售后服务:(010)63783099 传真电话:(010)63783100目录第一章概述 (1)一、简介 (1)二、系统特点 (1)三、使用环境与工作条件 (2)四、安全 (2)第二章电源系统 (3)一、主要技术指标 (3)二、基本工作原理 (3)三、系统组成 (3)第三章控制系统 (6)第四章整流器 (8)一、整流器工作原理 (8)二、整流器技术指标 (8)三、整流器外形 (10)第五章交直流配电 (11)一、交流配电 (11)二、直流配电 (13)第六章安装 (16)第七章操作 (19)第一章概述一、简介DUM227—48/50系列智能开关电源系统是北京动力源科技股份有限公司根据信息产业部行业标准,结合国内供电状况和使用要求,采用新型元器件设计、生产的高新技术产品。
________________________________概述MAX4850/MAX4850H/MAX4852/MAX4852H 系列是双路SPDT (单刀/双掷)开关,工作在+2V 至+5.5V 单电源,可以处理大于电源摆幅的信号。
这些开关具有3.5Ω或3.5Ω/7Ω的低导通电阻与低导通电容,可理想用于音频与数据信号的切换。
MAX4850/MAX4850H 配置为两个SPDT 开关,具有两个比较器,用于耳机检测或静音/传送按键功能。
MAX4852配置为两个SPDT 开关,不具备比较器,电源电流低至1µA 。
对于超摆幅应用,这些器件提供信号导通或高阻两种选择。
对于MAX4850/MAX4852,即使在超出正电源摆幅的情况下,信号(高达5.5V )也可以不失真地通过开关。
对于MAX4850H/MAX4852H ,当输入信号超出电源摆幅时,开关输入变为高阻状态。
MAX4850/MAX4850H/MAX4852/MAX4852H 提供节省空间的(3mm x 3mm )、16引脚TQFN 封装,工作在-40°C 至+85°C 扩展级温度范围。
____________________________________________应用USB 开关音频信号切换蜂窝电话笔记本电脑PDA 及其它手持式设备________________________________特性♦符合USB 2.0全速(12MB )和USB 1.1信号开关要求♦可切换大于V CC 的信号♦0.1ns 偏差♦3.5Ω/7Ω导通电阻♦-3dB 带宽:135MHz ♦+2V 至+5.5V 电源范围♦与1.8V 逻辑兼容♦低电源电流1µA (MAX4852)5µA (MAX4850)10µA (MAX4850H/MAX4852H)♦提供节省空间(3mm x 3mm )的16引脚TQFN 封装MAX4850/MAX4850H/MAX4852/MAX4852H双路SPDT 模拟开关,可处理超摆幅信号_______________________________________定购信息_______________________________________________________________________________________方框图/真值表19-3375; Rev 0; 7/04*EP = 裸露焊盘。

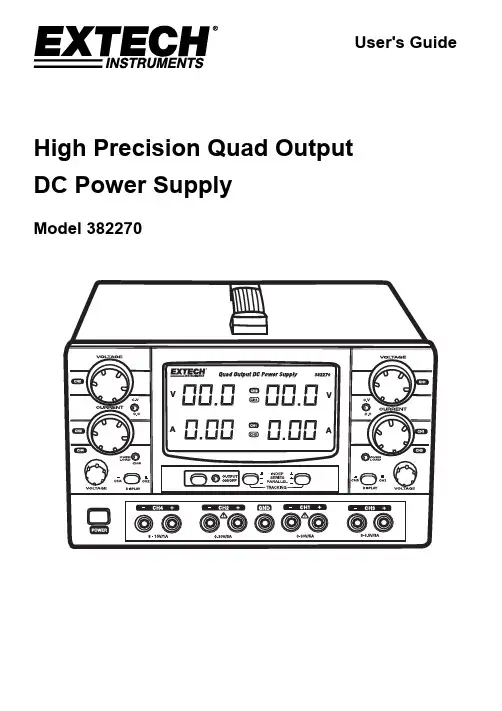

User's GuideHigh Precision Quad OutputDC Power SupplyModel 382270IntroductionThank you for selecting the Extech Model 382270. This device is shipped fully tested and calibrated and, with proper use, will provide years of reliable service. Please visit the Extech Instruments website () to check for the latest version of this User Guide.Safety InformationInternational Safety SymbolsThis symbol, adjacent to another symbol or terminal, indicates the user must refer to themanual for further information.This symbol, adjacent to a terminal, indicates that, under normal use, hazardous voltagesmay be presentDouble insulationSafety PrecautionsTo ensure safe operation of the equipment and eliminate the danger of serious injury due to short-circuit (arcing), the following safety precautions must be observed.∙Prior to connection of the equipment to the mains outlet, check that the available mains voltage corresponds to the voltage setting of the equipment.∙Connect the mains plug of the equipment only to a mains outlet with an earth ground connection.∙Do not place the equipment on damp or wet surfaces.∙Do not subject the equipment to direct sunlight or extreme temperatures.∙Do not subject the equipment to extreme humidity or dampness∙Replace a defective fuse only with a fuse of the original rating. Never short circuit the fuse or the fuse housing∙Do not exceed the maximum permissible input rating.∙Comply with the warning labels and other info on the equipment.∙Do not insert metal objects into the equipment by way of the ventilation slots∙Do not place water-filled containers on the equipment∙Do not operate the equipment near strong magnetic fields (motors, transformer etc.)∙Do not subject the equipment to shocks or strong vibrations∙Keep hot soldering irons away from the equipment∙Allow the equipment to stabilize at room temperature before use∙Do not modify the equipment in any way∙All service and repair must be performed by qualified service personal.Cleaning the meter housingPrior to cleaning the meter housing, disconnect the mains plug from the power outlet. Clean only with a damp, soft cloth and a commercially available mild household cleaner. Ensure that no water gets inside the equipment to prevent possible shorts and damage to the equipment.Power Supply Description1. POWER2. Channel 4 Voltage adjustment3. Channel 4 overload status LED4. Channel 2 Current adjust knob5. Constant Current / Voltage statusLED for CH 46. Channel 2 Voltage adjust knob7. Voltage output display (CH 2/4)8. Current output display (CH 2/4)9. Current output display (CH 1/3)10. Voltage output display (CH 1/3)11. Channel 1 voltage output adjust knob12. Constant Voltage / Current statusLED for Channel 113. Current output adjust knob for Channel 114. Channel 4 overload status LED15. Voltage output adjust knob for Channel 316. Positive terminal CH 317. CH1 / CH 3 display select button18. Negative terminal CH 319. Positive terminal CH 120. SERIES / PARALLEL / INDEPENDENT tracking select button21. Negative terminal CH 122. GND terminal23. SERIES / PARALLEL / INDEPENDENT tracking select button24. Positive terminal CH 225. Output ON-OFF status LED26. Negative terminal CH 227. Output ON-OFF button28. Positive terminal CH 429. Negative terminal CH 430. CH2 / CH 4 display select buttonOperationIndependent Connections (Channels 1 and 2, adjustable outputs) Set the tracking switches (19) and (22) to the spring OUT position (INDEP). Set the Output On/Off switch (27) to the ON position.Constant Voltage (CV) Mode1. Rotate the CC knob (4) for CH 2 or (13) for CH 1 to maximum and then turn on the powersupply.2. Adjust CV knob (6) or (11) for the desired output.3. The color of the CV/CC status LED (5) or (12) will turn green.4. Current Limiting Note: For CV outputs in general, the CC adjustment should be set tomaximum, but, for this unit, the current limiting protection point can also be set arbitrarily. To do so:a) Turn on powerb) Rotate CC adjustment counter-clockwise to minimumc) Short the positive and negative terminalsd) Rotate the CC adjustment clockwise to the desired current-limiting protection point.Constant Current (CC) Mode1. Turn on the power supply.2. Rotate the CV knob (6) or (11) to maximum.3. Rotate the CC adjustment (4) or (13) to minimum4. Connect the required load.5. Rotate CC adjust knob clockwise to reach the desired current value.6. The color of the CV/CC status LED (5) or (12) will turn red.Series Connection (Channels 1 and 2, adjustable outputs)1. Set the tracking switch (20) to the spring OUT position. Press in tracking switch (23).2. In Series mode, the slave output will strictly track the master output voltage when the userturns the master voltage adjust knob (11). The output voltage in Series mode can be set up to double the maximum voltage available in Independent mode (voltage between terminals 19 &26).3. Ensure that both channels’ negative terminals are NOT connected to case ground. If they are,a short circuit will occur.4. When the two outputs are configured in Series, the voltage is controlled by the master outputknob (11), but the current adjustment for the two outputs is still independent. Therefore, ensure that the CC adjust knobs (4 and 13) are rotated fully clockwise to maximum for the Seriescircuit to work correctly.5. The user must physically short the negative terminal of the Master output (CH1-) with thepositive terminal of the Slaved output (CH2+).Parallel Connection (Channels 1 and 2 adjustable outputs)1. Press in both tracking switch (20) and tracking switch (23).2. In Parallel mode, the two outputs will always be the same for any setting of the master voltageknob (11). The slave CC indicator (5) will switch on.3. In Parallel mode the CC adjustment (4) for the slave is not active. The user must adjust the CCfor the master (CH1) output (13). The current available in parallel mode is up to twice theamount available in other modes.4. The user must short the two positive terminals. (CH1+ to CH2+)5. The user must also short the two negative terminals. (CH1- to CH2-)6. Use CH1 voltage control knob (11) to control the voltage level.7. Use CH1 CC knob (13) to control current.Specifications Range SpecificationsOutput1 (CH1) Output2(CH2)Output3(CH3)Output4(CH4)0~30V/0~5A 0~30V/0~5A 3~6.5V/3A 8~15V/1AElectrical SpecificationsInput voltage: 110~127VAC±10%; 220~240VAC±10% (switchable)Output voltage and current: See table aboveLine regulation:For Two adjustable outputs:CV: ≤ 1 x 10¯4 + 3mVCC ≤ 2 x 10¯3 + 3mATwo semi-adjustable outputs: ≤ 5mVLoad regulation:Two adjustable outputs:CV ≤5 x 10¯4 + 5mVCC ≤2 x 10¯3 + 5mACH3 ≤30mVCH4 ≤15mVRipple and noise:Two adjustable outputs:CV ≤ 1mV rmsCC ≤ 3mA rmsFixed output: ≤ 2mV rmsProtection: current-limitDisplay accuracy:Volt-indication: LED ± (0.5%rdg+2 digits)Amp-indication: LED ± (0.5%rdg+2 digits)General SpecificationsDisplay:Four 3-digit color-coded LED displays and four status LED lightsDimensions: 260 x 160 x 370mm (10.2 x 6.3 x 14.6") (W x H x D)Weight: 12 kg (26.4lbs)Copyright © 2013 FLIR Systems, Inc.All rights reserved including the right of reproduction in whole or in part in any formISO‐9001 Certified。
北京动力源DUM-48-50B开关电源系统说明书第一章目录第一章:概述第二章:安装1.安装环境检查及通风和防尘要求2.交流容量及连线要求3.直流容量及连线要求4.电池连线要求5.接地6.其它电缆连线7.调试第三章:电源系统第四章:控制系统第五章:交直流配电第六章:操作第七章:机械性能第二章概述一.简介随着通讯技术的开展,新型通讯设备的迭出,对通讯电源提出了更高的要求。
DUM-48/50B智能开关通信电源是采用新型元器件设计、生产的新一代高频开关电源。
具有容量大、可靠性高、智能化程度高、电网适应范围宽、维护方便等特点。
适用于邮电通信、移动通信基站、水利电力、公安、铁路、计算中心等需要大功率直流电源的场所。
二.系统特点1.DUM-48/50B智能开关通信电源交流输入电压适应范围宽:三相供电266V~494V2.DUM-48/50B智能开关电源整流器交流输入为三相无零线供电方式,彻底解决零线电流问题。
3.整流器具有缺相检测、保护电路。
可以保证在有一相相电压失效的情况下〔例如:一相断路〕,整流器仍能在一定范围内正常工作。
整流器的输出电流不超过25A,整流器不受输入端缺相的影响,继续工作。
倘假设,因为整流器输出端负载的变化,一旦输出电流超过了25A,此时整流器输出电流会自动限流于25A处。
4.DUM-48/50B智能开关通信电源整流器采用无源功率因数校正技术,功率因数≥0.92。
5.整流器逆变整流局部采用先进可靠的全桥PWM 相移谐振ZVZCS拓扑结构, 与其他拓扑结构相比,它有效地提高了整流器的效率〔到达91%以上〕。
6.DUM-48/50B智能开关通信电源采用民主均流技术,提高了系统可靠性,减少了设备日常维护工作。
7.DUM-48/50B智能开关通信电源采用微机控制、汉字显示、键盘操作,极大地方便了用户掌握使用。
实现了系统的自动测试、自动诊断、自动控制,又可实现系统的遥信、遥测和遥控。
8.系统控制器对设置的参数具有掉电保护功能。
DUM14大容量智能高频开关电源系统使用说明(改进型)武汉普天通信设备集团有限公司本使用说明详细介绍了DUM14大容量智能高频开关电源系统中各设备的基本原理、安装调试和操作维护等内容,以供具备一定电源知识和计算机使用基础知识的人员能够对系统各设备进行正确操作及日常维护。
DUM14大容量智能高频开关电源系统由DPJ19S1、*DPJ19S2系列交流配电屏、DMA10-48(24)/100S1型高频开关电源模块(简称整流模块)、DK04Ⅲ型监控模块、用户接口板、DUM14高频开关电源机架以及DPZ26Ⅳ、ⅣQ系列直流配电屏等构成。
每个高频开关电源机架可装配10台DMA10-48(24)/100S1型高频开关电源模块,整个电源系统最大可配置成48(24)V/10000A。
系统扩容方便,操作简单,安装维护容易,保护及告警功能完善,体积小,能耗低,噪音低,可靠性高。
电源系统中各设备均采用微机控制,以DK04Ⅲ型监控模块为核心构成设备监控单元,并通过RS232或RS485通信口实现远程集中监控。
远程集中监控可监控1~100个设备监控单元,对各监控的电源设备运行和告警按时形成文件并存入相应子目录,可随时查阅和打印。
该系统有两种电压等级48V和24V,为叙述简便、清楚,一般以48V为例说明。
系统各设备在下列条件下可连续使用:●海拔高度不超过1000m。
●环境温度为5~40℃,相对湿度不超过90%。
●无腐蚀性、爆炸性和破坏绝缘的气体及导电尘埃,并远离热源。
●没有震动和颠簸,且垂直倾斜度不超过5%。
●高频开关电源如在空调环境中(20℃左右)运行将会提高可靠性并延长其使用寿命。
设备到货后,用户必须仔细检查品种、规格和数量是否与订货相符。
其中,交流配电屏和直流配电屏为整架包装;高频开关电源机架与整流模块、监控模块为分箱包装。
设备开箱前应仔细检查包装箱外观是否完好,有无破损或遭雨水侵蚀。
开箱后,应按装箱单逐项检查箱内设备、附件、备品备件及有关资料等有无损坏、短缺。
cwd4850p工作原理
cwd4850p是一种工业压力变送器,其工作原理可以描述如下:
1. 压力传感器:cwd4850p内部包含一个压力传感器,用于测
量外部的压力。
2. 电桥:压力传感器的工作基于电阻的变化。
cwd4850p内部
包含一个电桥电路,由四个电阻组成。
其中两个电阻与压力传感器相连,另外两个电阻为参考电阻。
3. 激励电源:为了使电桥正常工作,cwd4850p需要一个激励
电源。
通常,激励电源提供一个稳定的电压或电流来驱动电桥。
4. 汇总器:cwd4850p内部还包含一个汇总器,用于接收电桥
产生的输出信号。
5. 放大器:汇总器将输出信号传递给一个放大器。
放大器将增加信号的幅度,并将其转换为可用的电压或电流输出。
6. 校正和补偿:为了提高精确性和稳定性,cwd4850p可能包
含一些校正和补偿电路。
这些电路可以校正或补偿传感器的误差,以确保输出信号的准确性和稳定性。
7. 输出信号:最终,cwd4850p会提供一个可用的电压或电流
输出信号,该信号与外部压力相关。
这个输出信号可以通过接触或无接触的方式传输给控制系统或数据采集设备,以进行进一步的处理或分析。
综上所述,cwd4850p的工作原理包括测量外部压力的压力传感器,利用电桥和汇总器实现信号的采集和放大,通过校正和补偿电路提高精确性和稳定性,最终提供一个可用的电压或电流输出信号。
4850电源方案在现代电子设备的开发和应用中,电源方案的选择至关重要。
一个合适的电源方案不仅能够确保设备的正常运行,还能提供稳定的电力供应,延长设备的寿命并降低故障率。
本文将介绍一种名为4850电源方案的新型电源解决方案,旨在满足高功率设备的电能需求。
1. 电源方案简介4850电源方案是一种高效、稳定且可靠的电源解决方案。
其核心是一组先进的电源芯片和电路设计,以及高质量的电子元件组成。
该方案支持4850瓦的功率输出,适用于各类大型电子设备,如工业设备、通信设备、医疗设备等。
2. 技术特点2.1 高效能:4850电源方案采用先进的开关模式设计,最大程度地提高了能源利用效率,从而减少了能源浪费和热量的产生。
在高功率输出的情况下,能够为设备提供稳定的电能供应。
2.2 稳定性强:4850电源方案具备出色的稳定性能,能够有效地应对电网变化和负载变化带来的电能波动。
通过精确的电压调节和电流保护机制,能够提供恒定且可靠的电能输出。
2.3 可靠性高:4850电源方案采用了高品质的电路元件和工艺制造技术,确保了其长时间的稳定运行。
此外,该方案还具备过载保护、过压保护和过温保护等多重保护功能,有效防止因设备故障或外界因素引起的电源问题。
2.4 节能环保:4850电源方案在设计上注重能源的节约和环境的保护。
通过提高能源利用效率和减少功率损耗,使得设备在使用过程中对电能的需求得到最大限度地满足,同时减少了对环境的不良影响。
3. 应用领域4850电源方案适用于广泛的应用领域,例如:- 工业设备:用于驱动各类大型机械和电器设备,如电动机、风机等。
- 通信设备:为通信基站、网络设备等提供可靠的电源支持。
- 医疗设备:用于供电医疗影像设备、手术设备等高功率医疗设备。
- IT设备:为服务器、数据存储设备等提供高效稳定的电能供应。
4. 总结4850电源方案是一种高效、稳定且可靠的电源解决方案,适用于各类高功率设备的电力供应。
通过采用先进的电路设计和高质量的电子元件,该方案能够提供恒定、可靠的电能输出,并具备节能环保的特点。
开关电源模块限流值设定
随着手机用户的不断增加,我们的基站容量也在不断增加。
这就导致基站负载电流持续加大,很多基站负载电流在70A 以上。
正常情况下,开关电源的模块限流值是系统自动控制的,一般在55A 左右。
如果只开一个模块,我们发电机的输出电流只有55A,这时电池还在以70-55=15A 的电流在放电。
如果开2个模块,则开关电源能够输出的电流为55+55=110A.可是我们的小发电机最大输出电流为80A 左右,此时我们就需要对开关电源的模块进行限流,限流到40A 左右然后开2个模块,此时开关电源就能够输出80A 的电流,既保证了足够负载用的电流(70A ),又不超过发电机的最大输出电流。
下面我们分不同的型号讲解一下如何进行限流操作:
一、中达
MCS3000D
二、艾默生PS24600/
75
三、中达
DUM94A-48/50
四、艾默生
PS48600-3/2900-X3。
DUM-48/50C开关电源柜的故障描述以及分析和解决方案目录一、交流故障二、直流故障1、模块故障2、负载故障3、电池故障三、通信故障四、防雷故障一、 交流故障1、 交流故障的描述 1)、在控制器(DKD20)上无交流数据显示、并且显示交流故障告警。
2)、在控制器(DKD20)上有交流数据显示、但是与实际测得的值偏差很大。
3)、在控制器(DKD20)上显示频率告警。
2、交流故障的分析方法1)、交流输入异常将会引起交流故障告警。
(注:交流输入正常值为187V ~280V )2)、交流检测板(如图1-1所示)上的接线(如图1-1所示)和485内部通信线(如图1-2所示)接触不良或者接错也会引起交流故障告警。
3)、交流检测板损坏也会引起交流故障告警。
4)、交流CPU 板(如图1-3所示)损坏也会引起交流故障告警。
(注:交流CPU 板的好坏可以通过电源和收发(RXD 、TXD)指示灯来初步判断其好坏:1、正常情况下电源指示灯是一直常亮;收发(RXD 、TXD)指示灯是在不断闪烁、若无闪烁将判断其异常。
)3、交流故障的解决方案1)、若是交流输入异常所引起的交流故障告警、只要将其恢复正常就可消除故障告警。
2)、若是交流检测板上的接线和485内部通信线接触不良或者接错引起的只要将其拔下再重新插好就可消除故障告警。
(注:重新插拔交流检测板上的检测线时一定要把交流电断开) 3)、若是交流检测板损坏引起交流故障告警只要将其更换就可消除故障告警。
(注:更换交流检测板时一定要把交流电断开) 4)、若是交流CPU 板损坏引起交流故障告警、只要将其更换就可消除故障告警。
(注:更换交流CPU 板时一定要把辅助电源板(如图1-4所示)上的开关(SW1)关掉、断开交流电)图1-11、2短路XS7为RS485通信;图1-2---485内部通信线4图1-3交流CPU 板图1-4辅助电源板二、 直流故障1、 模块故障 1)、模块故障描述 1))、模块不工作。
关于本说明书:本说明书适用于DUM227—48/50 Ⅰ型智能开关电源系统、DUM227—48/50Ⅱ型智能开关电源系统、DUM227—48/50Ⅲ型智能开关电源系统。
本书主要详细地介绍了DUM227—48/50 Ⅰ型智能开关电源系统、DUM227—48/50Ⅱ型智能开关电源系统和DUM227—48/50Ⅲ型智能开关电源系统(以下简称DUM227—48/50系列智能开关电源系统)的系统特点、组成原理、安装、调试、操作及维护等。
安装前,敬请认真阅读此说明书。
请妥善保管,以备查阅,尚遇疑难请与北京动力源科技股份有限公司或办事处联系。
安全符号、术语:警告:提示可能造成人身伤害的危险。
警告:提示可能造成设备故障或损坏的危险。
高压:提示设备上有300V 以上的电压,请注意人身安全。
保修事项:请在开通时填写保修卡,并将保修卡副卡(B 联)寄北京动力源科技股份有限公司,以便实施免费保修。
北京动力源科技股份有限公司承诺:承担合同或协议规定的保修期内在正常操作使用条件下设备故障的免费保修。
在保修期内,对故障设备进行维修或更换由北京动力源科技股份有限公司决定。
因不可抗拒的自然力、操作不当、未经许可拆卸等原因造成的故障损坏,不在保修之列。
因技术更新引起的产品功能、性能的变更,不包含在本手册内。
有关特殊订货系统,请参照此说明书。
公司地址:北京市海淀区学院南路68号汇智楼 生产基地;北京市丰台区科技园星火路8号 邮 编;10007l电 话:(010)63783070~63783075 售后服务:(010)63783099 传真电话:(010)63783100目录第一章概述 (1)一、简介 (1)二、系统特点 (1)三、使用环境与工作条件 (2)四、安全 (2)第二章电源系统 (3)一、主要技术指标 (3)二、基本工作原理 (3)三、系统组成 (3)第三章控制系统 (6)第四章整流器 (8)一、整流器工作原理 (8)二、整流器技术指标 (8)三、整流器外形 (10)第五章交直流配电 (11)一、交流配电 (11)二、直流配电 (13)第六章安装 (16)第七章操作 (19)第一章概述一、简介DUM227—48/50系列智能开关电源系统是北京动力源科技股份有限公司根据信息产业部行业标准,结合国内供电状况和使用要求,采用新型元器件设计、生产的高新技术产品。
该电源与电池配接后组成不间断供电系统,用于邮电通信、水利电力、公安、铁路、计算中心等需要大功率直流电源的场所。
DUM227—48/50系列智能开关电源系统采用模块化设计组合式结构。
由整流器、控制器、交直流配电等部分组成。
公司将根据用户需要提供如下配置的产品:1.按上配电、上出线结构设计。
2.备有DUM227—48/50 I、DUM227—48/50II及DUM227—48/50Ⅲ型智能开关电源系统,请用户根据需要选购。
3.备有DC/DC变换器、DC/AC逆变器、降压模块、系统故障监视器等辅助设备供用户选购。
二、系统特点1.DUM227—48/50系列智能开关电源系统交流输入电压适应范围宽:三相供电 380V±30%(266V~494V)2.DUM227—48/50系列智能开关电源系统整流器的交流输入采用三相无零线供电方式,彻底解决了零线电流问题。
3.DUM227—48/50系列智能开关电源系统整流器采用功率因数校正技术,使输入的交流电流波形与输人的交流电压波形基本相同,相位基本一致,使功率因数≥0.92,整机效率高,节省能源,降低成本,减少运营费用。
4.采用PWM相移谐振ZVZCS软开关技术,一方面减少了开关器件在高频开关过程中的功率损耗,提高了整机效率,使整机效率高达92%以上;另一方面减少了电磁干扰,可将电源系统安装在程控机房内。
5,系统采用民主均流技术,提高了系统的可靠性,减少了设备的日常维护工作。
6.系统采用微机控制、汉字显示、键盘操作,便于掌握使用,极大地方便了用户。
计算机技术的应用,使通信电源成为集计算技术、控制技术、通信技术、功率电子学于一体的高科技产品,使产品的性能、功能大大提高,既可实现系统的自动测试、自动诊断、自动控制,又可实现电源系统的遥信、遥测和遥控。
7,系统控制器不占整流模块位置,控制器对设置的参数具有掉电保护功能。
8.系统采用自然冷却技术,可闻噪音低、故障率低,可靠性高9.系统采用开放式设计、模块化结构,便于安装、维护和扩容。
10.电池维护功能齐全:系统可对电池进行浮充、均充及电池试验。
有关电池的均充电压、浮充电压、充电限流值等参数可根据系统配置的电池性能通过控制器或遥控系统连续设置。
在启动、均充过程中系统电压逐步增长,对电池和电网均无冲击。
11.系统具有完备的防雷保护措施。
12.整流器具有交流输入过压硬切断、交流输入欠压、直流输出过压、直流输出欠压、过温、过流与短路等保护措施。
三、使用环境与工作条件1.使用环境:工作环境温度:一10℃~ +55℃;储存温度:一40℃一 +70℃(试验温度);相对湿度:<90%(40±5℃);海拔高度:≤2500m。
2.工作条件:交流输入:三相五线制——火线U、V、W,零线N、保护地E。
输入电压:三相304~494V,45—55Hz四、安全1.绝缘电阻:在正常大气压条件下,相对湿度为90%,在不接人防雷器、整流器、控制器和控制板时,试验电压为直流500V,整流器回路的交流部分和直流部分对地或交流部分对直流部分的绝缘电阻均不低于5MΩ。
2.绝缘强度:a)在不接人防雷器、整流器、控制器和控制板时,交流配电部分各带电回路对地或非电连接的两个带电回路之间能承受50Hz、2500V的交流电压lmin,无击穿、无飞弧现象。
b)工作在60V以下的控制、保护电路能承受50Hz、500V的交流电压lmin,无击穿、无飞弧现象。
3.其余符合GB4943—95《信息技术设备(包括电气事务设备)的安全》第二章电源系统一、主要技术指标1、输出:额定电压:48V稳压工作范围:43~57.6V稳压精度:不超过直流输出电压整定值的土0.6%均流误差:整流器输出电流在50%~100%的额定电流范围内时不平衡度小于整流器额定电流值的士5%效率:>92%可闻噪音:≤45dB2.杂音电压:电话衡重杂音电压(300~3400Hz):≤1.5mV峰一峰值杂音电压:≤150mV宽频杂音电压(3.4~150KHz);≤50mV(0.15~30MHz):≤20mV二、基本工作原理DUM227—48/50型智能开关电源系统组成原理框图如图2一l所示。
三相市电通过防雷器后,交流配电单元将三相电分别送给各整流器;整流器把三相交流整流稳压为直流,系统内全部整流器并联输出;电池通过熔断器、电流传感器与整流器的输出并联到正负母排上;正负母排上的直流电通过直流配电单元为负载供电。
交直流配电、整流器都由控制器检测或控制。
控制器有RS232、RS485两个智能通信接口,可与集中监控单元组成监控系统。
三、系统组成1.DUM227—48/50Ⅰ型智能开关电源系统1.1控制器;DUK一48/50 I,1台1.2整流器:DZYl06—48/50 I,3—9台输入:AC380V输出:DC48V/50A1.3系统容量:450A1.4交流配电交流输人:三相五线制380V/100A,1路・交流输出:单相380V/20A,9路(为整流器供电)1. 5直流配电额定电压:DC一48V10路输出:1—63A 6路80~100A 4路电池接人单元两路:熔断器一400A电流传感器一300A/4V接触器一400A(选购件)1.6机柜外形尺寸(宽X深X高,mm):660 X 600 X 2000图2—1 系统组成原理框图2.DUM227—48/50II型智能开关电源系统2.1控制器:DUK一48/50 I,1台2.2整流器:DZYl06——48/50 I,3~12台输入:AC380V输出:DC48V/50A2.3系统容量:600A2.4交流配电交流输入:三相五线制380V/100A,l路交流输出:单相380V/20A,12路(为整流器供电) 2.5直流配电额定电压:DC一48V10路输出:1—63A 6路80~100A 4路,电池接人单元两路:熔断器一400A电流传感器300A/4V接触器一400A(选购件)2.6机柜外形尺寸(宽X深X高,mm):800 X 600 X 20003.DUM227—48/50Ⅲ型智能开关电源系统3.1控制器:DUK一48/50 I,l台3,2整流器:DZYl06—48/50 I,3—6台输入:AC380V输出:DC48V/50A3.3系统容量:300A3.4交流配电交流输入:三相五线制380V/100A,1路交流输出:单相380V/20A,6路(为整流器供电)3.5直流配电额定电压:DC一48V10路输出:1—63A 6路80—100A 4路电池接人单元两路:熔断器一400A电流传感器一300A/4V接触器一400A(选购件)3.6机柜外形尺寸(宽X深X高,mm):660X600X1600说明:1.通常DUM227—48/50系列智能开关电源系统均为单柜工作;2.DUM227—48/50系列智能开关电源系统交流配电标准配置为一路输入。
用户可选购交流输入I/交流输入Ⅱ手动互锁转换方式或交流输入I/交流输入Ⅱ机械联锁自动转换交流输人I优先的供电方案。
3.上述交流配中的“交流输出”为系统整流器所需交流供电。
用户若需增购(最多可增至12P)其它必需的交流输出分路,请在合同中标明增加的交流输出分路断路器的规格、容量及数量。
4.DUM227—48/50系列智能开关电源系统直流配电标准配置为10路输出。
用户可适当增购(最多可增至16路)直流输出分路。
5.DUM227—48/50系列智能开关电源系统的整流器最小配置应为三台。
第三章系统控制器DUM一48/50系列智能开关电源系统均采用DUK一48/50 I型控制器。
DUK一48/50 I型控制器由键盘操作,汉字显示,对电源系统实施检测、控制,还可与远端的监控中心连接实现“三遥”。
DUK一48/50 I型控制器的操作键盘和显示器安装在机柜配电部分的前门,其它的安装在机柜配电部分的后门内。
DUM一48/50型智能开关电源本机监控系统的原理框图如图3一l所示。
DUK一48/50I型控制器对整流器进行闭环控制:通过接口检测整流器电流并与设定值比较,输出误差信号;控制整流器的各种工作状态,控制整流器的开/关机,检测整流器的工作状态,实施故障报警。
DUK一48/50I型控制器通过传感器和接口单元检测电池电流、电池温度、电池熔丝及门窗、地湿、环境温度和交流供电参数,同时实施故障报警。
