标准施工工艺工法参考节点 PPT

格式：ppt
大小：6.96 MB
文档页数：130

下载文档原格式

名企建筑施工工艺工法标准(PPT格式 106页)

第六条二次结构（构造柱）施工工法
1、设置钢筋混凝土构造柱的墙体，构造柱截面不应小于240mmX180mm （实际应用最小截面为240mmX240mm）。构造做法见下图。
构造柱做法
构造柱贴海绵条
2、沿构造柱边缘粘贴2公分海绵条，如上图。 3、支设构造柱模板，上口做成45°角浇筑口，在浇筑构造柱混凝土前，必须将砖墙和模板浇水湿润（钢模板面不浇水，刷隔离剂），并将模板内的砂浆残块、砖渣等杂物清理干净。为了便于清理，可事先在砌墙时，在各层构造柱底部（圈梁面上）留出二皮砖高的洞口，杂物清除后立即用砖砌封闭洞口。具体做法如下图。
2、缩径、坍孔问题的防治措施钻孔成孔质量与地质条件和钻探方法有关，易造成孔壁稳定问题的常见土类与钻探措施列如下表。
常见土类
土性成孔特点
钻探措施
淤泥质土、泥炭土
扰动后缩孔
膨润土泥浆护壁
砂性土
砂土的流动性造成坍孔、全孔报废膨润土泥浆护壁，或化学泥浆护壁
砾石、卵石
坍孔、不成孔、漏浆
反循环钻进、冲击钻进，泥浆护壁护壁、膨润土加稀水泥浆灌注护壁
上中下
为实际均分厚度
测温点布置图
第五条地下室的防水要求 1、地下室底板(由下至上)：素土夯实；100mm厚C15素砼垫层(随捣随
抹光)；3mm厚贴必定BAC单面自粘防水卷材；40mm厚C20细石砼保护层；自防水钢筋砼底板。1000mm及以上基础底板的防水厚度为1.5mm厚贴必定 BAC单面自粘防水卷材。具体做法见下图。
外墙面脚手洞、螺丝杆洞封堵措施
第四条清水混凝土墙面不同墙体材料接缝处施工标准混凝土墙（内墙）结构施工时，在大模板内侧沿洞口边位置（包括上口）
预先设置宽75mm，厚10mm的企口（竹胶板及复合板模板内也相同做法），浇筑混凝土时凹槽一次性成型，避免抹灰时进行剔凿（另外建议加设抹灰抗裂缝进行二次封闭）。抹灰施工前，先在混凝土墙与填充墙之间钉150宽镀锌钢丝网防止开裂，顶层和一层墙面全覆盖镀锌钢丝网片。具体做法见下图。

施工工艺质量标准指导手册 PPT

第十部分：外墙装饰工程第一章：外墙装饰工程质量样板第二章：外墙装饰工程施工工艺（干挂石材、真石漆、外墙涂料等）第三章：外墙装饰工程质量通病第四章：外墙装饰工程质量通病防治措施第五章：新材料、新工艺推广
第十一部分：电气安装工程第一章：电气安装工程质量样板第二章：电气安装工程施工工艺（管线布设、配电柜布线、安装、灯具、面板、用电设备安装，标识7
管道刷漆、标识组织验收
二、施工准备：
项目人员、机具等准备工作就绪后，组织人员进行图纸会审，尽可能把设计图纸上的疑问解决在施工之前，依照施工图，相关规范编制施工方案及作业指导书，报批认可。
三、施工现场管理：
施工组织管理由计划实施检查处理完善各环节组
成，安全及进度管理由现场项目部统一指挥，现场设消防施工班组，
11
1、有防火要求的穿墙管道间隙采用防火泥封堵。 2、防火泥宽度统一为 15-20mm。 3、套管出地面10-15cm。
12
管道安装及支架
1、需按综合管线图中布线图在顶棚弹线。 2、根据安装管线大小、介质、空间位置选用不同类型。 3、同方向，同类管线轴线偏差小于5mm。
13
1、各专业支架，吊杆间距均匀并满足规范要求。 2、同类支架，吊杆在同一轴线上，偏差小于5mm。
第十二部分：门窗安装工程第一章：门窗安装工程质量样板第二章：门窗安装工程施工工艺（安装尺寸、细部处理、固定措施等）第三章：门窗安装工程质量通病第四章：门窗安装工程质量通病防治措施
第十三部分：装饰、装修工程第一章：装饰装修工程质量样板第二章：装饰装修工程施工工艺 1、地砖、踢脚线铺设 2、楼梯踏步、窗台板、石材铺贴 3、吊顶处理 4、公共部分的墙面、防火门涂料、漆第三章：装饰装修工程质量通病第四章：装饰装修工程质量通病防治措施

施工工法PPT施工工法ppt模板下载

02
施工工法PPT的内容和结构
封面页
标题：施工工法PPT 副标题：PPT的内容和结构日期和作者信息背景图片/设计风格
目录页
施工工法PPT 概述
施工工法PPT 结构
施工工法PPT 内容
总结与展望
施工工法介绍
定义：施工工法是指工程中使用的具体施工方法和操作规程内容：施工工艺、操作规程、材料使用等方面结构：引言、施工流程图、施工方法说明、注意事项等目的：提高工程质量、降低成本、提高效率等意义：指导施工人员的操作和规范施工流程，提高工程的安全性和稳定性。
可以关注一些 PPT模板公众号或博客，获取一些免费或优质的模板资
源。
获取方式：可以通过在线购买或免费下载的方式获取施工工法 PPT模板。
感谢观看
汇报人：
施工工法是施工企业进行施工组织、计划管理的依据
添加标题
添加标题
添加标题
添加标题
施工工法是施工企业实现标准化作业、提高施工质量的基础
施工工法是施工企业进行技术创新、提高竞争力的手段
施工工法的分类和特点
按施工工艺分类：分为模板施工工法、钢筋施工工法、混凝土施工工法等按施工对象分类：分为建筑工程施工工法、市政工程施工工法等按施工机械分类：分为机械施工工法、液压施工工法等按施工范围分类：分为室内施工工法、室外施工工法等特点：提高施工效率、降低施工成本、保证工程质量等
制作要点：在制作PPT 时，需要注意文字、图片、图表等元素的合理搭配和布局，以及色彩和风格的统一。
应用场景：适用于建筑、装修、园林等领域，为施工方和业主提供更好的沟通和交流平台。
适用于建筑、装修、园林等领域
为施工方和业主提供更好的沟通和交流平台

施工工艺质量标准指导手册ppt课件

能把设计图纸上的疑问解决在施工之前，依照施工图，相关规范编制施工方案及作业指导书，报批认可。三、施工现场管理：
施工组织管理由计划实施检查处理完善各环节组成，安全及进度管理由现场项目部统一指挥，现场设消防施工班组，技术施工负责人。
19
四、工艺流程：
1、喷淋系统工艺：安装准备干管安装立管安装层干支管安装，阀门节流装置等安装管道冲洗试压水泵、报警阀、喷淋头、指示器等安装水泵调试系统通水调试。
质量措施、标准等。手册中收录了很多精品工程
细部工法图片，通过配以文字说明。详细解读了
该做法的优点和效果，是对施工现场质量管理控
制的规范性文件，各项目要坚持高标准、严要求、
积极在项目上推广使用，来提高施工质量，创建
精品工程、树立企业品牌。
3
目录
第一部分：土方工程第一章：土方工程施工质量样板第二章：土方工程施工工艺 1、土方开挖（人工、机械开挖，边坡及土方堆放、运输等） 2、土方回填（灰土、素土回填，碾压、密实度、含水率等） 3、基坑支护（桩支护、土钉墙支护等） 4、桩基施工（DDC桩、CFG桩、桩检测、静载实验等）第三章：土方工程质量通病第四章：土方工程质量通病防治措施
14
15
生活水泵房
消防水泵房
16
通风管道安装
17
1、散热器安装位置正确，管道坡度合理，无倒坡现象。 2、散热器和管道连接应增设活接。
散热器安装
18
管道安装工程施工工艺
消防管道施工工艺
一、施工工序：施工计划施工准备管道安装设备安装设备调试管道刷漆、标识组织验收
二、施工准备：项目人员、机具等准备工作就绪后，组织人员进行图纸会审，尽可

标准施工工艺工法共171页PPT

1、最灵繁的人也看不见自己的背脊。——非洲 2、最困难的事情就是认识自己。——希腊 3、有勇气承担命运这才是英雄好汉。——黑塞 4、与肝胆人共事，无字句处读书。——周恩来 5、阅读使人充实，会谈使人敏捷，写作使人精确。——培根
标准施工工艺工法
•
6、黄金时代是在我们的前面，而不在我们的后面。
•
7、心急吃不了热汤圆。源自•8、你可以很有个性，但某些时候请收敛。
•
9、只为成功找方法，不为失败找借口 (蹩脚的工人总是说工具不好)。
•
10、只要下定决心克服恐惧，便几乎能克服任何恐惧。因为，请记住，除了在脑海中，恐惧无处藏身。-- 戴尔．卡耐基。

工法编写PPT演示课件

50
图4.1-1 导向钻孔工艺
51
4.2 扩孔（如图4.2-1）
图4.2-1 扩孔工艺
52
4.3… 4.4将钻杆与φ325mm钢管连接，在回拖钻机P ＇力作用下将钢管拖入土孔中，并随时接长焊牢（如图4.4-1）。
图4.4-1 大管棚工艺原理
53
编写模式： 1…施工工艺原理是以…，然后通过… ，由…，形成施工工艺。 2见原理图（或一个原理一图阐述）。 3计算公式或模型图。（注意要简练）
16
1
3
2
5
4
开挖透视图
6
17
例2：渝怀铁路金洞隧道
连拱隧道三导洞工法施工步骤图
18
连拱隧道两导洞工法施工步骤图
19
（三）应用型工法，也就是反求开发型指采用“四新”等成果，消化、吸收、改造形成的工法，对引进的工法（包括机具、材料等），进行剖析破译，结合企业情况和项目情况进行吸收和改造，形成的工法。例如：国家体育馆
54
五、施工工艺流程及操作要点
编写要素： 1、工艺流程图（首先给出）； 2、说明工序之间关系（链状或平行关系）； 3、指出关键工序，交代关键工序的技术要求； 4、按工艺流程顺序院内一说明主要操作要点（可边叙述变示意图）； 5、施工注意事项； 6、劳动力组织（需要时给出表）。
55
例1：（链接式） 5.1冻土路堑施工工艺流程
五个步骤：第一步：确定工法类型第二步：建构关键技术结构（4-5部分）第三步：围绕关键技术和工艺操作要点构思710部分第四步：根据工法全文提炼1-3部分第五步：拟定工法题目
5
第二步：建构关键技术结构例1：“机场滑行道下顶进长大箱涵
工法”几项关键技术：大管棚超前护顶预支护技术——控制道面沉降技术——双向顶进技术——顶进箱涵纠偏技术。

标准施工工艺工法参考节点[1]

4. 防水层卷材铺贴从下而上竖向施工，卷材搭接符合设计和规范要求，粘结牢固，无起鼓或脱开现象。
PPT文档演模板
标准施工工艺工法参考节点[1]
5. 顺水条宽30，厚根据保温板厚度确定，间距≤400，用水沥青涂刷防腐处理。
6. 保温板与基层面结合可以用胶水掺水点粘。 7. 挂瓦条规格30×30杉木条，用水沥青涂刷防腐处理，
用镀锌钢钉固定在钢丝砼上。 8. 当屋面坡度>35度时，顺水条宜采用局部膨胀螺栓
固定。
PPT文档演模板
标准施工工艺工法参考节点[1]
PPT文档演模板
标准施工工艺工法参考节点[1]
PPT文档演模板
标准施工工艺工法参考节点[1]
PPT文档演模板
标准施工工艺工法参考节点[1]
PPT文档演模板
标准施工工艺工法参考节点[1]
PPT文档演模板
标准施工工艺工法参考节点[1]
5. 钢筋网细石砼保护层与结构混凝土板在防水层完成后用植筋（φ6）工艺连接，植筋钢筋与防水层结合点表面做密封处理，φ6植筋横、竖向间距为1.5-2 米。
6. 保温板与基层面结合可以用胶水掺水泥点粘。
7. 钢丝网细石砼用C20塌落度<6cm，随捣随抹光，平整度不超过10mm。
•注： • 1.本节点适用于中间一层精装修样板施工，其余尚未开始墙体砌筑; • 2.样板房墙体砌筑时应将上层墙体砌筑但不允许封顶，以防止上部梁结构受力变形影响样板房的墙体； • 3.如果中间结构分两次验收时，填充墙砌筑分界层也应按此节点施工。
标准施工工艺工法参考节点[1]
PPT文档演模板
PPT文档演模板
标准施工工艺工法参考节点[1]
4. 屋面防水施工完成后，应选用植筋方案将Ф6＠ 1500-2000网点式钢筋植入钢筋砼内，要求植入钢筋与防水层交接处密封处理。

建筑施工细部节点工艺课件ppt(78张)

防水工程—特殊部位的细部构造
外墙防水卷材搭接
工艺说明：
铺贴外墙卷材之前，应先将接槎部位的卷材揭开，并将其表面清理干净，如卷材有局部损伤，应及时进行修补后方可继续施工，两层卷材应错槎接缝，错开距离不得小于350㎜，上层卷材应盖过下层卷材。两幅卷材的搭接长度，长边与短边均应不小于100mm。
顶板模板均采用硬拼接缝，采用手刨刨平，接缝宽度<2mm。梁柱节点施工时
首先安装柱头模板，用柱头模板夹住梁底、梁帮模板，在接缝处用自粘海绵条
建筑施工细部节点工艺课件(PPT78页)
建筑施工细部节点工艺课件(PPT78页)
建筑施工细部节点工艺课件(PPT78页)
模板工程—墙体模板
墙模的防漏浆措施
工艺说明：
在顶板浇筑完毕收面时，将墙根200mm范围内用刮杆及木抹子抹平整，使平
整度控制在3mm以内。在墙根距模板线15mm处30mmX30mm通长海面条。
外墙模板沿外墙混凝土面贴10mm宽海绵条。顶板、梁柱节点处防漏浆措施：
建筑施工细部节点工艺课件(PPT78页)
建筑施工细部节点工艺课件(PPT78页)
钢筋工程—钢筋绑扎
主次梁钢筋放置顺序
工艺说明：框架结构中，次梁上下主筋置于主梁上下主筋之上，框架连梁的上下主筋置于框架主梁的上下主筋之上。
建筑施工细部节点工艺课件(PPT78页)
建筑施工细部节点工艺课件(PPT78页)
搭接长度
沿高度每隔一根错开搭接
建筑施工细部节点工艺课件(PPT78页)
建筑施工细部节点工艺课件(PPT78页)
钢筋工程—钢筋绑扎
箍筋安装
工艺说明：主筋必须在箍筋弯折处接触紧密。搭接部位应制作双主筋箍筋，箍筋弯钩应将两根主筋全部钩住。

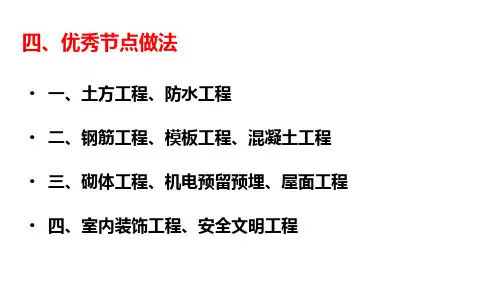

建筑工程施工优秀节点做法(134页)PPT

的间距应大于300mm。
螺栓孔眼处理
迎水面
聚合物砂浆嵌缝油膏
拆模后将预埋的垫块取出，
沿混凝土结构边缘将螺栓割
断，对割断处进行涂刷防锈
漆处理后，嵌入防水油膏
带有80×80×5 止水片的穿墙螺杆
（嵌入2/3），最后用聚合
物砂浆将螺栓眼抹平。
水泥砂浆
卷材防水层封边（1）
防水收口位置设置在距室外散水下150mm处，浇筑墙体混凝土时应预留凹槽，防水末端先用3㎜×25㎜，金属压条钢钉固定（间距500㎜再用密封膏封闭。
冠梁宽度（水平方向）不宜小于桩径，冠梁高度（竖直方向）不宜小于
400mm。排桩与桩顶冠梁的混凝土强度等级宜大于C20；当冠梁作为联系
梁时可按构造配筋。
施工顺序为：钻机成孔→吊放钢筋笼→浇筑混凝土→冠梁施工。桩位允许偏差50mm,垂直度允许偏差不大于0.5%。加劲箍筋与主筋采用电焊焊接，螺旋箍筋
处均做500mm宽的附加层。
电梯井、积水坑斜面的第二层防水卷材采用带有砂粒的，以便于防水保护层的施工。
地下室外墙后浇带在做防水施工前，内侧的卷材保护层先施工。铺贴外墙卷材时，先在预制板外侧铺一层防水加强层，然后大面卷材直接铺过与之盖板。绑扎墙体钢筋时，用附加筋将止水钢板固定墙体中间。
底板后浇带处先做防水卷材附加层，再大面卷材防水卷材。在绑扎底板钢筋时，用附加钢筋将橡胶止水带和钢
外墙防水基层必须平整、牢固，表面尘土、砂层等杂物清扫干净，且不得有凹凸不平、松动空鼓、起砂、开裂等缺陷；表面的阳角处，均应做成圆弧形或钝角，阳角圆弧半径为50mm，阳角部位加铺一层卷材加强层，加强层采用聚酯毡胎体加厚的SBS防水卷材，
加强层过角线两层各不小于 250mm。

施工工艺讲解PPT(共 47张)

C、门套
施工流程：放线→打眼→下木楔子→大芯板下料做防腐处理→固定芯板框架 →调整→贴九厘板→贴饰面板实木线条收口→修理成活施工工艺： 1、弹2-3条平行竖线，，20-30公分打一个眼，木楔子做防腐处理，做标识； 2、固定大芯板木柜，用铁钉固定，用木楔子加白乳胶调整垂直度，用两米靠尺加线垂，用枪钉固定后用锯锯平； 3、贴九厘板裁口，白乳胶加枪钉； 4、外贴饰面板或澳松板，加白乳胶，纹钉固定，贴板时由上到下顺贴，压出板内所有空气； 5、实木线条八字拼角，，纹钉固定，，或十字拐角，纹钉固定； 6、线条与饰面板，清油无接缝，混油留2mm缝； 7、修补成活。
2、吊顶工艺：
施工流程：看图放样→弹线→打眼→下吊筋→安装主龙骨→调整水平 →安装付龙骨连接→调整水平→检查验收→封面板
工艺要求：
1、吊杆距主龙骨端部距离不得大于300mm，当间距大于300mm时应增设吊杆，当吊杆长度大于1.5m时应设置反支撑，当吊杆与设备相遇时，应调整并增设吊杆；
2、吊顶应根据设计在四周墙上弹线，弹线应清晰，位置应准确（水平偏差±5mm）；
8、同一回路电线应穿入同一根管，但管内总根数不应超过计算根，电线总截面积（包括绝缘外皮）不应超过管内截面积的40%；
9、电源线与通讯线不得穿入同一根管内；
10、电源线与插座及电视线与插座的水平间距不应小于300mm；
11、电线与暖气、热水、煤气管之间的平行距离不应小于300mm，交叉距离不应小于100mm；
D、实芯门：
施工流程：大芯板开槽→两张板自对压→正面3-4天，反面3-4天→实木收口施工工艺： • 大芯板错缝开槽，20-30cm用锯开发原2/3深的槽，反正错位开槽，放尺，两张板加白乳胶，枪钉固定，贴饰面板加白乳胶，平压3-4天，反过来再压 3-4天，成活，实木线条收口，修理成活。

施工技术与工法ppt课件

精选编辑ppt
41
例：
❖ 如《海岛地区海砂混凝土基础防裂抗渗性能控制施工工法》。
❖ 这个工法是舟山某企业编写的，他们根据地方的特点，通过特殊的工艺和技术，解决了海砂的安全使用问题，防止钢筋锈蚀，提高了混凝土基础防裂抗渗性能，使施工质量得到保证。特点明显。
精选编辑ppt
42
例：
❖ 如《钢筋混凝土窗台压顶逆作法施工工法》 ❖ 采用专用多截面预制砌块接槎方式、加长型撑脚
❖ 工法是企业标准的重要组成部分。
精选编辑ppt
14
❖ 三、工法与标准、QC关系
❖ 1、工法与标准关系：工法是企业标准的一个重要组成部分，工法的编制，以国家规范、规程、标准为依据，工法中采用的数据不能与规范、规程、标准相矛盾。
精选编辑ppt
15பைடு நூலகம்
15
*
❖ 企业标准一般高于国家、行业标准。 ❖ 在工法的第七章“质量控制”要求列出
精选编辑ppt
37
例：
❖ 如《房屋建筑工程外墙镜面混凝土施工工法》，什么是“镜面混凝土”不符合建筑术语，其实就是清水混凝土，又讲镜面混凝土能达到“节能”效果，牵强附会，缺乏科学性。
精选编辑ppt
38
例：
❖ 又如2012年《砼柱演变为木柱的施工工法》，实际上砼柱外面用木材料进行包裹的一个的一个施工工艺，砼柱演变为木柱有点夸张。
22
❖ 屋面上不设透汽孔，那该把透汽孔设在哪呢？QC小组选择了《屋面透汽孔的施工创新与应用》的课题，利用头脑风暴法,提出了三种方案，QC小组通过比较，最后选择了方案三。
精选编辑ppt
23
❖ 方案三内容： ❖ 就是在屋面混凝土构架（或女儿墙）高

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

节点施工要求：针对该部位翻边混凝土，要求其坍落度达到3-5cm 时，再进行砼防水施工控制。
施工控制节点（二）质量缺陷：
针对大面积车库底板、顶板、平屋面因商品砼坍落度大而产生的毛孔及收缩裂缝，导致结构渗漏水现象。
控制缺陷的工艺要求：砼浇捣时采用二次振捣，机械磨平工艺施工，能控制结构板裂缝及渗漏水缺陷通病。
标准施工工艺工法参考节点
目录
一、结构部分二、屋面部分三、外墙部分四、室内装饰部分五、硬质景观部分
一、结构部分
施工控制节点（一）
节点施工说明：由于商品砼坍落度大，在进行地下室底板或顶板翻边部位施工时，振动棒振捣使砼流座到底板，施工人员往往少振或不振捣，导致砼不密实，因此形成渗漏薄弱点。
说明：
模板安装时，挤塑板与模板用圆钉固定。
地下室侧墙穿墙螺杆方案详下图。
地下室侧墙穿墙螺杆方案1
地下室侧墙穿墙螺杆方案2
说明：基础距基
底持力层边坡距离应不小于 500,坡角不大于45度。
独立基础高低差施工处理节点（一）
独立基础高低差施工处理节点（二）
结构柱脚漏浆处理
注: 若地下
（二）平板瓦做法节点
平板瓦施工工艺（1）说明
1. 施工工序依次为：混凝土结构层－找平层－防水层－保温层－钢网混凝土保护层－顺水条－挂瓦条－水泥平板瓦。
2. 屋面基层找平层平整度不超过20mm,施工时确保阴脊与阳脊、檐口与屋脊拉通线。
3. 基层找平面用铁板压光。 4. 防水层卷材铺贴从下而上竖向施工，卷材搭接符合
室柱钢筋在柱外偏位时,可以不弯柱筋，将柱尺寸适当加大将柱筋包入砼内。
结构柱钢筋内偏位处理节点
结构柱钢筋柱外偏位处理节点
非常规填充墙封顶方案
注：
1.本节点适用于中间一层精装修样板施工，其余尚未开始墙体砌筑;
2.样板房墙体砌筑时应将上层墙体砌筑但不允许封顶，以防止上部梁结构受力变形影响样板房的墙体；
9. 当采用成品塑料檐沟时，油毡瓦宜挑出20㎜-30㎜，人字屋面出檐（如老虎窗部位）部位油毡瓦宜挑出 10㎜（见图6、7）。
10.油毡瓦与油毡瓦水平错缝搭盖时，错缝搭接水平长度不小于200㎜（见图7）。
11.铺钉油毡瓦第二层应与第一层叠合，切槽应向下并指向檐沟。第三层油毡瓦部分压在第二层油毡瓦上，并保证第二层油毡瓦露出切槽140㎜（见图7），第三层油毡瓦及以上部分油毡瓦做法依此类推。
（一）油毡瓦做法（二）平板瓦做法（三）筒瓦做法（四）平屋面做法（五）天窗节点做法
（一）油毡瓦做法
油毡瓦施工工艺说明
1. 屋面基层面找平应严格按照规程操作，不得出现空鼓、起壳等现象，找平面宜用铁板压平，脊与脊表面平整度应控制在10㎜以内,油毡瓦铺钉前找平层应符合干燥及强度要求。
2. 屋面阴、阳角线应保持顺直,所有屋面阴、阳屋脊线处均应做成圆弧状，并保持平滑。
6. 保温板与基层面结合可以用胶水掺水点粘。 7. 挂瓦条规格30×30杉木条，用水沥青涂刷防腐处理
，用镀锌钢钉固定在钢丝砼上。 8. 当屋面坡度>35度时，顺水条宜采用局部膨胀螺栓
固定。
说明： 1.此图以规格
为420X300的拉法基瓦片为例, 同一坡面瓦片，必须统一排版;
3.如果中间结构分两次验收时，填充墙砌筑分界层也应按此节点施工。
轻质砌块施工节点
室内轻质砖墙面专用腻子满批时砌筑要求
说明： 1.为控制轻
制质砌块墙体体水泥砂浆粉刷层产生空鼓、裂缝，不用水泥砂浆粉刷，直接采用专用腻子或粉刷石膏腻子批面；
2.砌筑墙体垂直度控制在 3mm以内。
二、屋面部分
3. 屋面卷材防水层铺贴应平整牢固，无起鼓脱开现象，搭接符合规范要求。
4. 屋面防水施工完成后，应选用植筋方案将 Ф6 ＠ 1500-2000 网点式钢筋植入钢筋砼内，要求植入钢筋与防水层交接处密封处理。
5. 油毡瓦屋面与突出屋面部分交接处均应做泛水处理，可沿屋面坡度做通长挡水线，并在挡水线下做老鹰嘴（见图2），油毡瓦屋面与突出屋面管道交接处做法（见图3）。
设计和规范要求，粘结牢固，无起鼓或脱开现象。
5. 钢网细石砼保护层与结构混凝土板用钻孔φ6植筋工艺连接，植筋钢筋与防水层结合处表面做密封处理，φ6植筋横、竖向间距为1.5～2米。
6. 保温板与基层面结合可以用胶水掺水泥点粘。
7. 钢丝网细石砼用C20塌落度<6cm，随捣随抹光,平整度不超过10mm。
2. 屋面基层找平层平整度不超过1cm,施工时确保阴脊与阳脊、檐口与屋脊拉通线。
3. 基层找平面用铁板压光。 4. 防水层卷材铺贴从下而上竖向施工，卷材搭接符合
设计和规范要求，粘结牢固，无起鼓或脱开现象。
5. 顺水条宽 30 ，厚度根据保温板厚度确定，间距 ≤400，用水沥青涂刷防腐处理。
12.油毡瓦所有固定用专用油毡钉必须钉平、钉牢。大面严禁钉帽外露油毡瓦表面。每片油毡瓦不应少于 4个油毡钉，当屋面坡度大于45度时应适当增加钉数量。
13.坡屋面伸缩缝铺油毡瓦时，基层找平时向缝两边高出屋面30mm斜面翻边，用防水油膏或保温板封堵伸缩缝后，粘贴SBS防水卷材，伸缩缝处铺油毡瓦脊瓦（见图8）。
8. 顺水条规格40×10杉木条，间距不大于400，挂瓦条规格30×30杉木条，用水沥青涂刷防腐处理，用镀锌钢钉固定在钢丝砼上。
9. 当屋面坡度>35度时，挂瓦条宜采用局部膨胀螺栓固定。
平板瓦施工工艺（2）说明
1. 施工工序依次为：混凝土结构层－找平层－防水层－顺水条(嵌套保温板)－挂瓦条－水泥平板瓦。
6. 油毡瓦铺设前，应在屋面板面弹线放样，如发现檐口与相应脊线不完全平行，则应弹线放样时均匀调整。
7. 油毡瓦铺钉应与基层紧贴，瓦面应平整，自檐口向上铺设，第一层应与檐口平行，油毡瓦应用油毡钉固定。
8. 铺设油毡瓦脊瓦时，脊瓦与脊瓦之间的搭盖应保证压盖后外露面为油毡瓦有效外露面（见图4、5）。
