JB4730-2005《承压设备无损检测》第一、四部分：通用要求及磁粉检测编制简要说明（报批稿）一、概况JB4730-94《压力容器无损检测》标准是《压力容器安全技术监察规程》及有关的产品标准和GB150《钢制压力容器》等的配套标准，由全国压力容器标准化技术委员会提出，全国压力容器标准化技术委员会制造分会归口，原机械部、化工部、劳动部和中国石油化工总公司联合发布的强制性行业标准。

该标准94年1月29日正式发布，94年5月1日实施。

1995年2月原劳动部下达1995年第65号文“关于贯彻执行JB4730-94《压力容器无损检测》标准的通知”，要求压力容器行业的设计、选材、制造、安装、使用、检验和修理等一律执行JB4730标准。

JB4730标准贯彻执行近10年来，对规范压力容器的管理，保障压力容器产品质量，提高压力容器行业设计、选材、制造、使用、检验水平，减少爆炸事故等方面起到了积极的作用。

但是在贯彻执行中也发现了不少问题，如有些《容规》中包括的有色金属材料制压力容器的检测方法在标准中尚没有反映；压力管道的检测内容缺口比较大；与锅炉行业的关系不够明确；射线检测部分尚有一些条款不尽完善，此外在用锅炉、压力容器及压力管道的无损检测内容尚无标准规范可循等等。

上述问题有的通过标准修改单和标准宣贯进行了修改和说明，有的则尚未解决。

二、编制经过为了促进科学技术的发展，将锅炉、压力容器及压力管道无损检测水平提高到一个新的阶段，适应向社会主义商品经济体制转变的要求，国家质量监督检验检疫总局锅炉局以及全国压力容器标准化技术委员会和全国锅炉标准技术委员会决定对JB4730标准进行修订。

标准修订由合肥通用机械研究所负责，并成立了标准修订工作组。

标准修订工作组自2000年1月开始，召开了多次会议，研究并制订了本标准的编制大纲和修订内容，确定了标准的修订原则和方案，在此基础上於2000年2月完成了JB4730《压力容器无损检测》（标准修订征求意见稿）。

上报国家质量监督检验检疫总局锅炉局以及全国压力容器标准化技术委员会和全国锅炉标准技术委员会，并发至行业近80个单位征求意见。

标准修订组根据锅炉局和容标委会的指示精神以及回函意见，将锅炉、压力容器及压力管道无损检测的内容统一汇总在本标准中，并在充实和完善的过程中提出了JB4730《承压设备无损检测》（标准修订征求意见讨论稿）。

并于2001年9月在全国锅炉、压力容器标准化技术委员会暨制造分委员会的组织和直接指导下，在合肥对讨论稿进行了讨论，提出部分修改意见。

2002年2月全国锅炉、压力容器无损检测资格考核委员会在苏州对讨论稿召开了一次研讨会，对标准提出一些有益的建议和看法。

2002年3月根据锅炉局和全国锅容标委的指示精神，在JB4730标准修订稿中加入在用检测的内容，并根据讨论会以及各方面的意见，对征求意见讨论稿进行了较大幅度的修改，2002年7月完成了本标准的送审稿并提交制造分会的委员和专家审查。

同时遵照2002年9月23日锅炉局和全国锅容标委的指示精神，对标准修订工作组人员进行调整，同时对标准结构进行较大幅度的修改，完成标准的送审修订稿并提交2002年10月16~20日的全国压力容器标准化技术委员会制造分会全会进行审查获得通过。

2003年3月13~14日在锅炉局和全国锅炉、压力容器标准化技术委员会的指导下，在制造分会组织和领导下，标准修订工作组在合肥对标准的修订原则和具体内容进行比较深入的讨论，达成一致的看法。

2003年4月在南昌对标准的射线检测和超声检测部分进行了逐字逐句的讨论和斟酌，在北京对标准的涡流检测部分进行了协调和讨论。

2003年7月在北京对标准的磁粉检测部分进行了协调和讨论。

标准的其它部分则通过信函、传真、电话进行了协调。

2003年10月完成标准的修订稿。

经过再一次征求意见和无损检测人员考核班的试用，2004年8月在沈阳进行最终统稿，提交全国锅炉、压力容器标准化技术委员会进行终审。

容标委将最终统稿发至全国锅炉、压力容器标准化技术委员会的会员单位及委员们进行审查，36家会员单位及部分委员共提出审查意见300余条，容标委于2005年3月11日～16日在北京组织召开了JB4730标准定稿会，由十余位专家对300余条意见进行逐条讨论，提出处理意见，最终形成报批稿。

三、编制原则1．JB4730标准根据国内多年的研究成果和应用经验，包括在用压力容器与管道重大危险源的检测方法的试验研究、薄壁小径管超声检测方法研究、高温压力容器超声检测技术的试验研究、锅炉压力容器角焊缝超声检测方法研究、厚壁加氢反应器超声检测技术的试验研究、奥氏体不锈钢焊接接头超声检测技术的试验研究[马殿中、康纪黔等专家在对专用探头研究以及对奥氏体不锈钢焊接试块的超声波检测试验的基础上，参阅国际焊接学会（IIW）《奥氏体焊接超声检测手册》编写了《奥氏体不锈钢焊缝超声波检验规程》发表在2003、2004年NDT高级人员复试班的培训教材“无损检测技术文献汇编”上]焊缝缺陷自身高度超声测定技术的试验（康纪黔、马殿中等专家经过大量试验提出“端点衍射波法测定缺陷高度的方法”，它是以缺陷上、下端部回波的延迟时间差来确定缺陷自身高度，与传统的方法相比，具有操作简便、直观、测试精度高等优点，被愈来愈多的人所接受。

论文发表在2003、2004年NDT高级人员复试班的培训教材“无损检测技术文献汇编”上）以及介质腐蚀环境下应力腐蚀裂纹荧光磁粉检测方法的试验研究等等，同时，参考美国ASME第V篇和日本JIS标准规范以及行业反馈意见进行修订，并参考和借鉴部分欧洲标准的内容。

2．JB4730标准采用国际先进标准的技术要求，尽量和国际接轨。

由于中国仍是一个发展中国家，为保护民族工业，需要增加合理和必要的技术壁垒。

3．考虑锅炉、压力容器及压力管道介质易燃、易爆、有毒等特点，有关规定更加严格。

4．由于JB4730标准是锅炉、压力容器及压力管道行业的行业标准，是一个配套标准，而不是通用方法和质量评定标准。

因此其主要内容是以依据和遵照锅炉、压力容器及压力管道的法规、产品标准和技术规范的要求和规定为准，满足或尽量满足行业技术发展的要求。

四、JB4730标准送审稿的结构JB4730送审稿共分为6个部分和32个附录：1．JB4730.1（通用要求）①范围；②规范性引用文件；③术语和定义；④使用原则；⑤一般要求。

以及附录A等一个附录。

2．JB4730.2（射线检测）①范围；②规范性引用文件；③一般要求；④具体要求；⑤锅炉和压力容器熔化焊对接接头射线检测检验质量分级；⑥锅炉、压力容器、管子及压力管道熔化焊环形对接接头射线检测检验质量分级；⑦射线检测检验报告。

以及附录A~附录H 等八个附录。

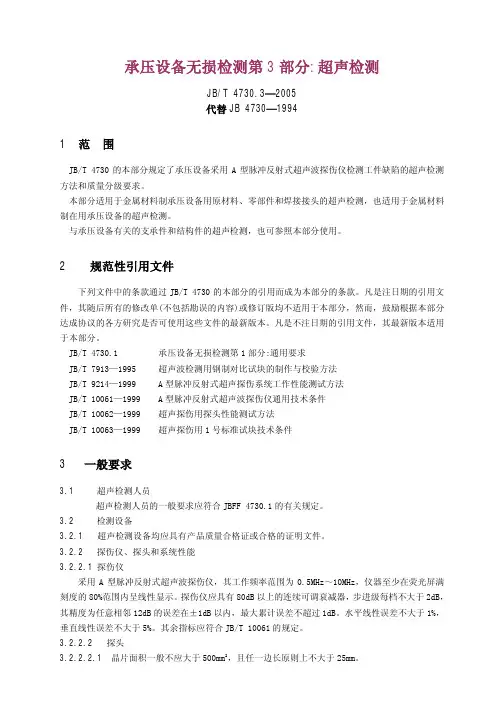

3．JB4730.3（超声检测）①范围；②规范性引用文件；③一般要求；④锅炉、压力容器和压力管道用原材料和零部件的超声检测；⑤锅炉、压力容器及压力管道焊接接头超声检测；⑥锅炉、压力容器、管子和压力管道环焊缝超声检测；⑦在用锅炉、压力容器及压力管道超声检测；⑧超声检测报告和测厚报告。

以及附录A~附录Q等十七个附录。

4．JB4730.4（磁粉检测）①范围；②规范性引用文件；③要求；④检测方法；⑤磁痕显示的分类和记录；⑥复验；⑦退磁；⑧在用承压设备磁粉检测；⑨磁粉检测质量分级；⑩磁粉检测报告。

以及附录A~附录B等二个附录。

5．JB4730.5（渗透检测）①范围；②规范性引用文件；③一般规定；④渗透检测基本程序；⑤渗透检测操作方法；⑥解释；⑦质量分级评定；⑧在用锅炉、压力容器及压力管道渗透检测；⑨渗透检测报告和验收标记。

以及附录A和附录B等两个附录。

6．JB4730.6（涡流检测）①范围；②规范性引用文件；③术语；④一般要求；⑤铁磁性钢管涡流检测；⑥非铁磁性金属管材涡流检测；⑦在用铁磁性钢管的远场涡流检测；⑧在用非铁磁性管涡流检测；⑨检验结果的评定与处理；⑩检测报告及验收标记。

以及附录A 和附录B等两个附录。

五、主要修订内容1．JB4730.1——通用要求⑴、范围修订稿的主题内容与适用范围比1994版有较大程度的扩大。

①、规定了射线、超声、磁粉、渗透和涡流检测等五种常规无损检测方法及质量等级评定。

同时在某些特定条件下允许采用声发射、X射线实时成象等新的无损检测方法。

②、锅炉、压力容器及压力管道都是承压设备，检测内容有许多共同点，参照ASME 规定，本修订稿检测范围包括金属材料制锅炉、压力容器及压力管道。

③、在用锅炉、压力容器及压力管道的数量和使用范围已达相当规模，一旦破坏将产生极其严重的后果，修订稿增加了在用承压设备无损检测的内容。

④、原锅炉、压力容器及压力管道行业对支承件和结构件的无损检测没有规定统一的处理办法，本修订稿增加了锅炉、压力容器及压力管道支承件和结构件的无损检测的内容。

⑵、无损检测方法使用原则各种检测方法具有一定特点和局限性，本修订稿增加对无损检测方法使用的一些原则性要求：①、根据设备材质、制造方法、工作介质、使用条件和失效模式，选择最合适的无损检测方法。

②、射线和超声检测适用于检测锅炉、压力容器及压力管道的内部缺陷；磁粉检测（铁磁性材料）和涡流检测（导电材料）适用于检测表面和近表面缺陷；渗透检测（非多孔性金属材料）适用于检测表面开口缺陷。

③、当采用两种或两种以上的检测方法对同一部位检测时，应符合各自的合格级别，当采用同种检测方法的不同检测工艺进行检测，当检测结果不一致时，应以危险度大的评定级别为准。

④、允许重要锅炉、压力容器在制造安装或是在用检验时，可采用声发射检测方法进行补充检测。

⑤、允许锅炉直管段环焊缝在生产线成批自动焊接或是其它设备在批量生产时，可采用X射线实时成象进行检测。

⑶、对新的检测方法和检测设备的具体规定本修订稿对新的无损检测方法和无损检测设备的使用增加部份具体规定。

①、规定采用国外检测方法时，这种方法和检测范围应是国外锅炉、压力容器及压力管道所允许使用的。

②、规定采用国内新研制的检测方法和检测设备时，应经全国锅容标委会审定，报锅炉局批准后使用。

⑷、检测用仪器、设备增加检测用仪器、设备的性能应定期检验，并有记录可查。

⑸、无损检测工艺规程（通用工艺规程和工艺卡）本修订稿增加对无损检测工艺规程和工艺卡的要求：①、通用工艺规程应根据相关法规，产品标准、有关技术文件和本标准的要求，并针对检测机构的特点和检测能力进行编制。

无损检测通用工艺规程应涵盖本单位（制造、安装或检测单位）产品的检测范围。

A、通用工艺规程应包括以下内容：a、主题内容和适应范围；b、引用标准和法规；c、人员资格；d、设备、资料和材料；e、表面制备；f、检测时机；q、检测工艺和技术；h、结果评定和质量等级分类；i、记录、报告存档；j、编制（级别）、审核（级别）、审批人员签章；k、制定日期等级。
