工程力学期末复习

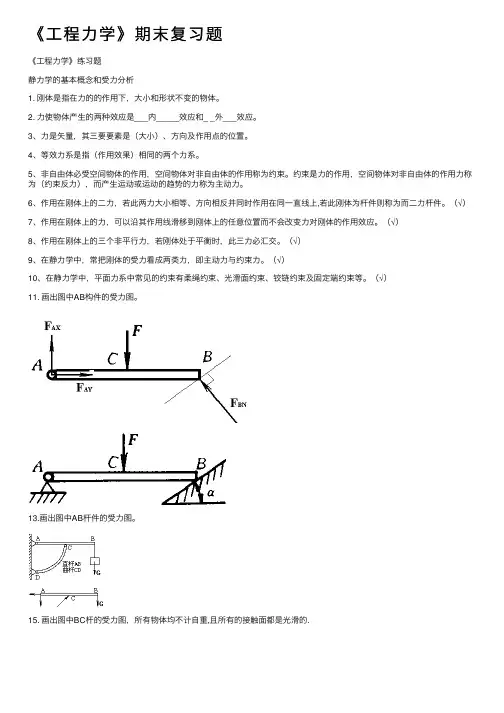

《⼯程⼒学》期末复习题《⼯程⼒学》练习题静⼒学的基本概念和受⼒分析1. 刚体是指在⼒的的作⽤下，⼤⼩和形状不变的物体。

2. ⼒使物体产⽣的两种效应是___内_____效应和_ _外___效应。

3、⼒是⽮量，其三要要素是（⼤⼩）、⽅向及作⽤点的位置。

4、等效⼒系是指（作⽤效果）相同的两个⼒系。

5、⾮⾃由体必受空间物体的作⽤，空间物体对⾮⾃由体的作⽤称为约束。

约束是⼒的作⽤，空间物体对⾮⾃由体的作⽤⼒称为（约束反⼒），⽽产⽣运动或运动的趋势的⼒称为主动⼒。

6、作⽤在刚体上的⼆⼒，若此两⼒⼤⼩相等、⽅向相反并同时作⽤在同⼀直线上,若此刚体为杆件则称为⽽⼆⼒杆件。

（√）7、作⽤在刚体上的⼒，可以沿其作⽤线滑移到刚体上的任意位置⽽不会改变⼒对刚体的作⽤效应。

（√）8、作⽤在刚体上的三个⾮平⾏⼒，若刚体处于平衡时，此三⼒必汇交。

（√）9、在静⼒学中，常把刚体的受⼒看成两类⼒，即主动⼒与约束⼒。

（√）10、在静⼒学中，平⾯⼒系中常见的约束有柔绳约束、光滑⾯约束、铰链约束及固定端约束等。

（√）11. 画出图中AB构件的受⼒图。

13.画出图中AB杆件的受⼒图。

15. 画出图中BC杆的受⼒图，所有物体均不计⾃重,且所有的接触⾯都是光滑的.16. 如图所⽰，绳AB悬挂⼀重为G的球。

试画出球C的受⼒图。

（摩擦不计）17 画出下列各图中物体A，构件AB，BC或ABC的受⼒图，未标重⼒的物体的重量不计，所有接触处均为光滑接触。

（a）（b）（c）（d）（e）（f）（g）18。

画出图中指定物体的受⼒图。

所有摩擦均不计，各物⾃重除图中已画出的外均不计。

（a）（b）（e）（f）平⾯汇交⼒系1 以下说法中正确的是( C ).A、物体在两个⼒作⽤下平衡的充分必要条件是这⼆⼒等值、反向、共线。

B、凡是受到两个⼒作⽤的刚体都是⼆⼒构件。

C、理论⼒学中主要研究⼒对物体的外效应。

D、⼒是滑移⽮量，⼒沿其作⽤线滑移不会改变对物体的作⽤效应。

⼒矩和平⾯⼒偶系1. ⼒矩、⼒偶矩是度量物体绕某点（矩⼼）（转动效应）的物理量。

⼯程⼒学期末复习题⼀、选择题（正确答案有⼀个或多个）1. 在其他条件不变时,受轴向拉伸的杆件长度增加⼀倍,则杆件横截⾯的正应⼒将( )A 增加;B 减少;C 不变;D 不确定2. 两根材料相同的等截⾯直杆,它们的横截⾯积和长度都相同,承受相同的轴向⼒,在⽐例极限内有( )A、ε和σ都相等B、ε相等，σ不等C、ε不等，σ相等D、ε和σ都不相等3. 矩形截⾯梁⾼度为宽度的2倍，竖放时的弯曲强度是横放时的（）倍。

A 2；B 4；C 1/2；D 1/44、下列哪⼀个是塑性材料的强度指标（）A 泊松⽐B 伸长率C 弹性模量D 屈服极限5．梁在纯弯曲时，横截⾯上（）。

A．正应⼒不等于零，剪应⼒等于零；B．正应⼒等于零，剪应⼒不等于零；C．正应⼒、剪应⼒均不等于零；D．正应⼒、剪应⼒均等于零；6.⼯程设计中⼯程⼒学主要包含以下内容：（）A分析作⽤在构件上的⼒，分清已知⼒和未知⼒。

B选择合适的研究对象，建⽴已知⼒和未知⼒的关系。

C应⽤平衡条件和平衡⽅程，确定全部未知⼒D确定研究对象，取分离体7.下列说法中不正确的是：（）A⼒使物体绕矩⼼逆时针旋转为负B平⾯汇交⼒系的合⼒对平⾯内任⼀点的⼒矩等于⼒系中各⼒对同⼀点的⼒矩的代数和C⼒偶不能与⼀个⼒等效也不能与⼀个⼒平衡D⼒偶对其作⽤平⾯内任⼀点的矩恒等于⼒偶矩，⽽与矩⼼⽆关8.平⾯汇交⼒系向汇交点以外的⼀点简化，其结果可能是：（）A⼀个⼒ B⼀个⼒和⼀个⼒偶 C⼀个合⼒偶 D⼀个⼒矩9.杆件变形的基本形式：（）A拉伸与压缩 B 剪切 C 扭转 D平⾯弯曲10.低碳钢材料由于冷作硬化，会使（）提⾼：A⽐例极限 B塑性 C强度极限 D屈服极限⼆．填空题（每空1分，共12分）1.⼯程中遇得到的物体，⼤部分是⾮⾃由体，那些限制或阻碍⾮⾃由体运动的物体称为________。

2.由链条、带、钢丝绳等构成的约束称为柔体约束，这种约束的特点：只能承受________不能承受________，约束⼒的⽅向沿________的⽅向。

《工程力学》期末复习题及参考答案一、绘图、计算题：1、已知F1﹑F2﹑F3三个力同时作用在一个刚体上，它们的作用线位于同一平面，作用点分别为A﹑B﹑C，如图所示。

已知力F1﹑F2的作用线方向，试求力F3的作用线方向。

解：将力F1﹑F2的作用线延长汇交于O点，由三力平衡汇交定理可知，力F3的作用线方向必沿CO，如图所示。

2、已知接触面为光滑表面，试画出图示圆球的受力图。

解：按照光滑接触面的性质，画出受力图如下：3、试画出各分图中物体AB的受力图。

解：物体AB的受力图如图所示。

4、如图所示，简易起重机用钢丝绳吊起重量G=10kN的重物。

各杆自重不计，A、B、C三处为光滑铰链联接。

铰链A处装有不计半径的光滑滑轮。

求杆AB和AC受到的力。

解：画A处光滑铰链销钉受力图（见图），其中重物重力G垂直向下；AD绳索拉力F T沿AD方向，大小为G；AB 杆拉力F BA 沿AB 方向；AC 杆受压，推力F CA 沿CA 方向。

以A 为原点建立Axy 坐标系，由平衡条件得到如下方程：030sin 45sin ,0001=--=∑=T BA CA niix F F F F (a)030cos 45cos ,0001=--=∑=G F F F T CA ni iy (b)由(b)式得kN G F CA 4.2645cos )130(cos 00=+=，代入（a ）式得kN F F F T CA BA 66.135.010707.04.2630sin 45sin 00=⨯-⨯=-=所以杆AB 受到的力kN F BA 66.13=，为拉力；杆AC 受到的力kN F CA 4.26=，为压力。

5、拖车的重量G =250kN ，牵引车对它的作用力F =50kN ，如图所示。

求当车辆匀速直线行驶时，车轮A 、B 对地面的正压力。

解：画拖车受力图，如图所示，拖车受6个力的作用：牵引力F ，重力G ，地面法向支撑力F NA 、F NB ，摩擦力F A 、F B 。

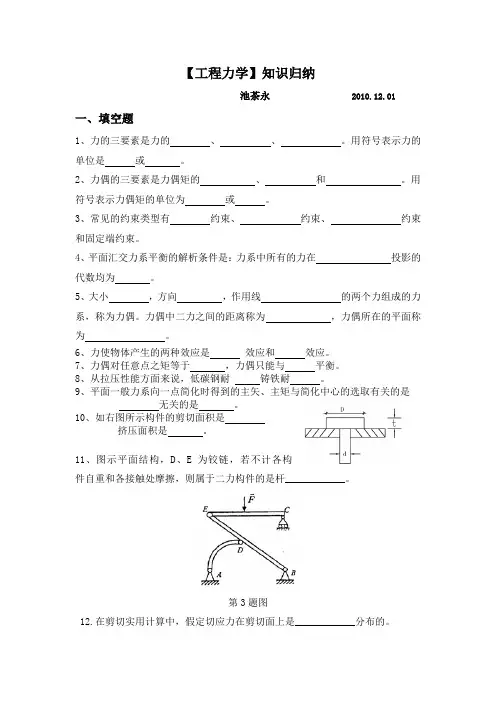

【工程力学】知识归纳池茶永 2010.12.01一、填空题1、力的三要素是力的、、。

用符号表示力的单位是或。

2、力偶的三要素是力偶矩的、和。

用符号表示力偶矩的单位为或。

3、常见的约束类型有约束、约束、约束和固定端约束。

4、平面汇交力系平衡的解析条件是：力系中所有的力在投影的代数均为。

5、大小，方向，作用线的两个力组成的力系，称为力偶。

力偶中二力之间的距离称为，力偶所在的平面称为。

6、力使物体产生的两种效应是效应和效应。

7、力偶对任意点之矩等于，力偶只能与平衡。

8、从拉压性能方面来说，低碳钢耐铸铁耐。

9、平面一般力系向一点简化时得到的主矢、主矩与简化中心的选取有关的是无关的是。

10、如右图所示构件的剪切面积是挤压面积是。

11、图示平面结构，D、E为铰链，若不计各构件自重和各接触处摩擦，则属于二力构件的是杆____________。

第3题图12.在剪切实用计算中，假定切应力在剪切面上是____________分布的。

13.圆轴扭转角 的正负号规定与对____________的规定相同。

14.梁的弯矩方程对轴线坐标x的一阶导数等于____________方程。

15.矩形截面梁横力弯曲时，横截面上最大切应力发生在____________上。

16.衡量梁的弯曲变形程度的两个基本量是挠度和____________。

17、物体的平衡是指物体相对于地面_.保持静止 _或作_匀速直线_运动的状态。

18、平面汇交力系平衡的必要与充分条件是：.该力系的合力为零 __。

该力系中各力构成的力多边形_自行封闭___。

19、静力学五大公理1〉、_____________2〉、__________________3〉、刚化公理4〉、__________________5〉、__________________________。

20、物体受到的力包括______和__________两类。

21、力偶的三要素是指___________，__________和______________。

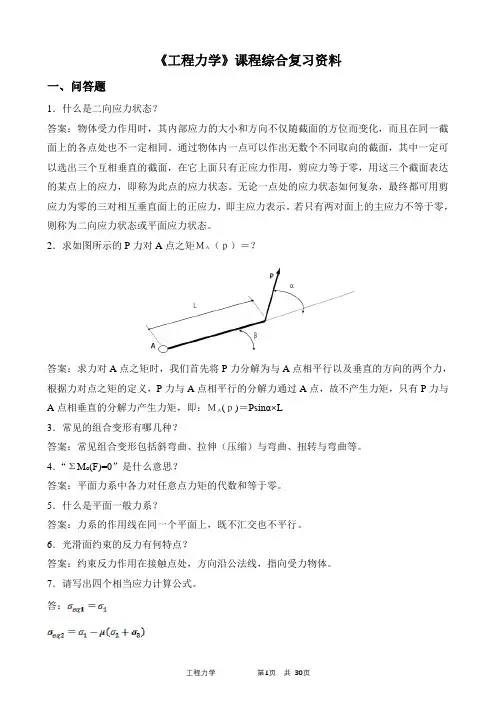

《工程力学》课程综合复习资料一、问答题1．什么是二向应力状态？答案：物体受力作用时，其内部应力的大小和方向不仅随截面的方位而变化，而且在同一截面上的各点处也不一定相同。

通过物体内一点可以作出无数个不同取向的截面，其中一定可以选出三个互相垂直的截面，在它上面只有正应力作用，剪应力等于零，用这三个截面表达的某点上的应力，即称为此点的应力状态。

无论一点处的应力状态如何复杂，最终都可用剪应力为零的三对相互垂直面上的正应力，即主应力表示。

若只有两对面上的主应力不等于零，则称为二向应力状态或平面应力状态。

2．求如图所示的P力对A点之矩ＭＡ（ｐ）＝？答案：求力对A点之矩时，我们首先将P力分解为与A点相平行以及垂直的方向的两个力，根据力对点之矩的定义，P力与A点相平行的分解力通过A点，故不产生力矩，只有P力与A点相垂直的分解力产生力矩，即：ＭＡ(ｐ)＝Psinα×L3．常见的组合变形有哪几种？答案：常见组合变形包括斜弯曲、拉伸（压缩）与弯曲、扭转与弯曲等。

4．“ΣM o(F)=0”是什么意思？答案：平面力系中各力对任意点力矩的代数和等于零。

5．什么是平面一般力系？答案：力系的作用线在同一个平面上，既不汇交也不平行。

6．光滑面约束的反力有何特点？答案：约束反力作用在接触点处，方向沿公法线，指向受力物体。

7．请写出四个相当应力计算公式。

答：8．画出低碳钢拉伸的应力-应变曲线，并注明几个特征应力。

答案：9．请写出力矩计算公式的矢量式。

答：设一个力，力的作用点A的矢径，则，该力关于O 点的矩为：10．请写出复杂应力状态下的广义胡克定律计算公式。

答：11．什么是二力构件？其上的力有何特点？答案：二力构件指同一个构件受两个力，并处于平衡状态。

特点：力的大小相等，方向相反，满足二力平衡条件。

12．什么是合力投影定理？答案：合力在任一轴上的投影，等于各分力在同一轴上投影的代数和。

它表明了合力与分力在同一坐标轴投影时投影量之间的关系。

《工程力学》期末考试题库含答案一、选择题（每题2分，共20分）1. 在静力学中，力的三要素是指（）A. 力的大小、方向、作用点B. 力的大小、方向、作用线C. 力的大小、方向、作用面积D. 力的大小、方向、作用时间答案：A2. 平面汇交力系的平衡条件是（）A. 力的代数和为零B. 力的投影和为零C. 力矩的代数和为零D. 力矩的投影和为零答案：B3. 当物体受到两个大小相等、方向相反的力作用时，这两个力称为（）A. 静力B. 动力C. 平衡力D. 约束力答案：C4. 在平面力系中，力偶矩的单位是（）A. N·mB. N/mC. N·m²D. N·m³答案：A5. 在静力学中，约束分为（）A. 柔性约束和刚性约束B. 活动约束和固定约束C. 平面约束和空间约束D. 内部约束和外部约束答案：A6. 以下哪种约束属于固定约束（）A. 滑轮B. 滚轮C. 铰链D. 拉杆答案：C7. 柔性约束的约束力方向（）A. 沿着约束方向B. 垂直于约束方向C. 沿着接触面方向D. 垂直于接触面方向答案：B8. 在空间力系中，力对点之矩的向量表示（）A. 力的大小B. 力的方向C. 力的作用点D. 力矩的大小和方向答案：D9. 以下哪种情况下，物体一定处于平衡状态（）A. 受到两个力的作用B. 受到三个力的作用C. 受到四个力的作用D. 受到任意个力的作用答案：A10. 在空间力系中，力对轴之矩的向量表示（）A. 力的大小B. 力的方向C. 力的作用点D. 力矩的大小和方向答案：D二、填空题（每题2分，共20分）1. 在静力学中，力的三要素是______、______、______。

答案：大小、方向、作用点2. 平面汇交力系的平衡条件是______。

答案：力的投影和为零3. 物体受到两个大小相等、方向相反的力作用时，这两个力称为______。

答案：平衡力4. 在平面力系中，力偶矩的单位是______。

精选全文完整版可编辑修改工程力学复习题A一、折梯由AC 和BC 构成，这两部分各重120N ，在C 点用铰链联接，并用绳子在D 、E 点相互联结。

梯子放在光滑的水平地板上。

今销钉C 上悬挂Q=600N 的重物。

已知AC=BC=4m ，DC=EC=3 m ，∠CAB=60°。

求绳子的拉力。

二、求图示梁的支座反力、作内力图。

已知q ，a 。

三、图示T 形截面铸铁梁，载荷可在AC 上移动，c 为截面的形心。

已知材料的[σc ]=160 MPa ，[σt ]=40 MPa ，截面的惯性矩C Z I =104cm 4，y 1=10cm ，y 2=15cm ，P=32kN ，l =1.2m 。

（１）试校核该梁是否安全。

（２）若载荷不变，但将T 形截面倒置成为⊥形，该梁是否安全。

`四、求图示应力状态的主应力和最大切应力，并画出相应的三向应力圆。

五、求图示梁的约束反力、作内力图。

40MPa120MPa60MPaa2ABC2a工程力学复习题B一、AB、CD通过铰链C连接，受力如图。

已知：均布载荷q＝10kN/m，力偶矩m=40kN·m，不计梁自重。

求支座A、B、D的约束反力。

二、已知q，a，求梁的支座反力、作内力图。

三、图示⊥形截面铸铁梁，载荷及弯矩图如图，c为截面的形心。

已知材料的[σc]=160 MPa，[σt]=40 MPa，a=2m，P=44kN，q=12kN/m，y1=10cm，y2=15cm，截面的惯性矩I Z=1× 4cm4。

⑴试校核该梁是否安全。

⑵载荷不变，但将⊥形截面倒置成为T形，该梁是否安全。

四、（求图示应力状态的主应力和最大切应力，并画出相应的三向应力圆。

140MPa60MPa30MPa五、图示一转臂起重机架ABC，其中AB杆d1=80mm，BC杆d2=20 mm，材料均为 Q235钢，σp=200 MPa，σs=235 MPa，σb=400 MPa，E=200GPa，n=1.5，n st=4，试⑴确定最大起重载荷[G]。

《工程力学》复习资料一、填空题1. 促使物体运动（或具有运动趋势）的力称主动力, 其大小和方向通常是预先确定的。

约束力是阻碍物体运动的力, 称为被动力, 通常是未知的。

2．平面汇交力系平衡方程表达式应为∑Fx=0 和∑Fy=0 , 此表达式又称为平面汇交力系的平衡方程。

3．若力系中各力作用线在同一平面内且相互平行, 称为平面平行力系。

它是平面一般力系的特殊情况。

二、选择题1. 理论力学中的三个组成部分为 A 、运动学、动力学。

A. 静力学B. 运动力学C. 流体力学2. 平衡是指物体相对于地球保持 B 或作匀速直线运动状态。

A. 运动B. 静止C. 加速运动3．力是物体之间相互的 C 作用, 力的作用效应有外效应和内效应。

A. 吸引B. 排斥C. 机械4. 力的三要素为力的 A 、方向和作用点。

A. 大小B. 指向C. 作用位置5．作用力和反作用力是一对等值, 反向,共线, 作用在 A 物体上的力。

A. 两个B. 三个C. 四个6．欲使作用在刚体上的两个力平衡, 其充分必要条件是两个力大小C 、方向相反, 且作用在同一条直线上。

A. 相反B. 不等C. 相等7．只有两个着力点且处于平衡的构件, 称为 A 。

A. 二力杆B. 三力杆C. 四力杆8．力的平行四边形公理说明, 共点二力的合力等于两个分力的 C 和。

A. 标量B. 代数C. 矢量9．促使物体运动的力称 A , 阻碍物体运动的力称约束力。

A. 主动力B. 被动力C. 支反力10．柔性约束的特点是只能承受 A , 不能承受压力。

A. 拉力B. 推力C. 重力11. 力和物体的关系是 A 。

A. 力不能脱离物体而独立存在B. 一般情况下力不能脱离物体而存在C. 力可以脱离物体而独立存在12. 物体的受力效果取决于力的 C 。

A．大小、方向B．大小, 作用点C．大小、方向、作用点13. 静力学研究对象主要是 C 。

A. 受力物体B. 施力物体C. 平衡物体14．在静力学中, 将受力物体视为刚体 A 。

工程力学重点总结笔记期末复习题库及答案习题答案一、重点总结1. 基本概念与原理- 力的概念：力是物体之间相互作用的结果，具有大小和方向。

- 力的合成与分解：力的合成是将多个力合成为一个力的过程；力的分解是将一个力分解为多个力的过程。

- 力矩的概念：力矩是力与力臂的乘积，表示力的旋转效应。

2. 受力分析- 静力学平衡条件：物体在静止状态下，所有力的合力为零，所有力矩的代数和为零。

- 受力分析的基本步骤：确定受力物体、分析受力情况、建立坐标系、列出平衡方程。

- 约束反力：约束反力是约束对物体的反作用力，其方向与约束的方向相反。

3. 力学原理- 应力与应变：应力是单位面积上的内力，应变是物体变形的程度。

- 材料的力学性能：弹性、塑性、强度、韧性等。

- 轴向拉伸与压缩：计算公式、应力与应变的关系、强度条件等。

4. 杆件受力分析- 梁的受力分析：剪力、弯矩、应力等计算方法。

- 桁架结构：节点受力分析、杆件受力分析、整体受力分析。

二、期末复习题库1. 选择题1.1 力是（A）。

A. 物体之间相互作用的结果B. 物体的重量C. 物体的运动状态D. 物体的速度1.2 以下哪个不是静力学平衡条件（D）。

A. 力的合力为零B. 力矩的代数和为零C. 力与力臂的乘积为零D. 力与速度的乘积为零2. 填空题2.1 力的合成遵循______原理。

2.2 材料的弹性模量表示材料的______性能。

3. 判断题3.1 力的分解是唯一的。

（×）3.2 轴向拉伸与压缩时，应力与应变呈线性关系。

（√）4. 应用题4.1 已知一简支梁，跨径为4m，受均布载荷q=2kN/m，求支点反力。

4.2 已知一矩形截面梁，截面尺寸为0.2m×0.4m，受集中载荷F=20kN，求梁的最大弯矩。

三、习题答案1. 选择题1.1 A1.2 D2. 填空题2.1 平行四边形2.2 弹性3. 判断题3.1 ×3.2 √4. 应用题4.1 支点反力：F1=5kN，F2=5kN4.2 最大弯矩：Mmax=10kN·m以下是工程力学重点总结笔记及期末复习题库的详细解析：一、基本概念与原理1. 力的概念：力是物体之间相互作用的结果，具有大小和方向。

《工程力学》期末复习提要[共5篇]第一篇：《工程力学》期末复习提要《工程力学》期末复习提要一课程说明《工程力学》是工程类专业学生必修的技术基础课。

它包含理论力学（静力学、运动学和动力学）和材料力学两部分内容。

它以高等数学、线性代数为基础，通过本课程的学习，培养学生具有初步对工程问题的简化能力，一定的分析与计算能力，是学习有关后继课程和从事专业技术工作的基础。

通过本课程的学习，使学生掌握物体的受力分析、平衡条件及熟练掌握平衡方程的应用；掌握基本构件的强度、刚度和稳定性问题的分析和计算；掌握物体运动的基本理论和运动状态分析方法。

本课程的文字教材选用西南交通大学应用力学系编著的《工程力学教程》，由高等教育出版社出版；二、基本内容、要求及学习要点第一部分静力学部分要点：掌握力、力系、力矩和力偶的概念；熟悉刚体受力分析，并能画出受力物体的受力图，熟悉力系合成的基本方法，掌握受力物体（汇交力系、力偶系、一般力系）平衡的条件，熟悉运用平衡方程求解未知力。

（一）静力学基础及要求1．基本概念：（1）了解力学中物体的概念；（2）了解力、力系、等效力系和合力的概念；（3）掌握在力学中将物体抽象化为两种计算模型，以及刚体、理想变形固体的概念及其主要区别；（4）掌握物体平衡的概念。

2．静力学公理:掌握静力学公理及其应用3．约束与约束反力（1）了解自由体、非自由体的概念；（2）掌握约束的概念、功能，约束反力的概念，以及约束反力的方向总是与它所限制的位移方向相反的概念；（3）了解柔索的约束功能，柔索约束反力的方向；（4）了解光滑面的约束功能，光滑面的约束反力的作用点及作用方向；（5）掌握光滑圆柱铰链约束的构成、简化图形、约束功能及约束反力；（6）掌握固定铰支座的概念、构成、简化图形、约束功能、约束反力及约束反力的指向；（7）掌握链杆（二力杆）的概念、约束反力的作用点及其作用线，能够应用二力杆的概念分析结构的受力；1（8）掌握固定端约束的概念、简化图形、约束功能及约束反力；*除柔索与光滑面约束可确定约束方向外，其余只确定约束力作用线，方向可假设。

工程力学期末考(共18页) -本页仅作为预览文档封面，使用时请删除本页-工程力学（一）期末复习题一、填空题1. 在材料力学中，为了简化对问题的研究，特对变形固体作出三个假设，分别为，，。

答案：连续性，均匀性，各向同性2. 图中分布力的合力的大小为，对点A之矩大小为。

ql (顺时针)答案：/2()ql↓，2/3知识点解析：本题考查分布力大小及合力作用点的计算，三角形分布力合理大小为三角形的面积，合力作用点为形心处。

3. 将圆截面压杆改为面积相等的圆环截面压杆，其他条件不变，则其柔度将，临界荷载将。

答案：降低，增大知识点解析：本题考查压杆柔度和临界荷载与截面形状的关系，将圆截面压杆改为面积相等的圆环截面压杆，截面惯性矩增大，柔度降低而临界荷载增大。

4. 对于空间力偶系，独立的平衡方程个数为。

答案：3个知识点解析：空间力偶系独立平衡方程的个数5. 解决超静定问题需要采用变形体模型，进行力、变形以及关系的研究三方面的分析工作。

答案：力与变形6. 图示销钉受轴向拉力P作用，尺寸如图所示，则销钉内的剪应力τ=，支σ=。

承面的挤压应力bs23 答案：P dh π，()224P D d π-知识点解析：本题考查连接件剪应力与挤压应力的计算。

7. 一受扭圆棒如图4所示，其m －m 截面上的扭矩等于 ，若该圆棒直径为d ，则其扭转时横截面上最大切应力max = 。

图4答案：M -，348M dπ 知识点解析:本题考查圆轴扭转时扭矩和切应力的计算方法，首先取隔离体，根据扭矩平衡和右手螺旋法则计算出m －m 截面的扭矩为M -，根据切应力计算公式计算出截面的最大切应力max =348M d π。

8. 图5示阶梯杆AD 受三个集中力F 作用，设AB 、BC 、CD 段的横截面面积分别为A 、2A 、3A ，则三段杆的横截面上轴力 ，正应力 。

图5答案：不相等，相等知识点解析：本题考查受拉杆件内力和应力的计算，首先分段取隔离体计算出AB 、BC 、CD 三段杆所受轴力分别为F 、2F 、3F ，正应力为轴力除以受力面积，三段杆正应力均为F/A 。

江苏开放大学《工程力学》期末复习资料一填空题1.平面汇交力系平衡的必要和充分的几何条件是力多边形（）。

答案：自行闭合2.荷载按作用的范围大小可分为（）和（）。

答案：分布荷载；集中荷载3.在两个力作用下处于平衡的构件称为（），此两力的作用线必过这两力作用点的（）。

答案：二力构件；连线4.系统外物体对系统的作用力是物体系统的（）力，物体系统中各构件间的相互用力是物体系统（）力。

画物体系统受力图时，只画（）力，不画（）力。

（填写“内”或“外”）答案：外；内；外；内1.弯曲变形梁上有均布荷载作用的部分，剪力图为（）线，弯矩图为（）线。

答案：斜直；抛物2.一次截取一个结点为研究对象,来计算杆件内力的方法称（）。

答案：结点法3.在剪切变形中，发生相对错动的截面称为（）。

答案：剪切面4.以弯曲变形为主要变形的杆件称为（）。

答案：梁5.内力概括起来有（）、（）、（）、（）四种。

答案：剪力；扭矩；轴力；弯矩6.梁在发生弯曲变形的同时伴有剪切变形，这种平面弯曲称为（）弯曲。

答案：横力7.梁和刚架的主要内力是（），桁架的主要内力是（）。

8.梁上集中力作用处，剪力图有（），弯矩图上在此处出现（）。

答案：突变；尖角9.基本变形包括（）、（）、（）、（）。

答案：轴向拉伸；剪切；弯曲；扭转10.当梁受力弯曲后，某横截面上只有弯矩无剪力，这种弯曲称为（）。

答案：纯弯曲11.弯曲变形梁上集中力偶作用处，剪力图（），弯矩图上在此处出现（）。

答案：不变；突变12.弯曲变形梁上没有均布荷载作用的部分，剪力图为（）线，弯矩图为（）线，答案：平直；斜直1.材料确定容许应力时，对于脆性材料以（）为极限应力，而塑性材料以（）为极限应力。

答案：强度极限；屈服极限2.由于杆件外形的突然变化而引起局部应力急剧增大的现象称（）。

答案：应力集中3.如果安全系数取得过大，容许应力就（），需用的材料就（）；反之，安全系数取得太小，构件的（）就可能不够。

答案：小；多；强度4.工程当中的悬臂梁，材料为钢筋混凝土(此材料钢筋主要用来抗拉，混凝土用来抗压)，一般情况下钢筋布置在梁的（）侧。

《工程力学》复习题一、选择题1、关于平面力系与其平衡方程，下列表述正确的是 。

(A )任何平面力系都具有三个独立的平衡方程(B )任何平面力系只能列出三个平衡方程(C )在平面力系的平衡方程的基本形式中，两个投影轴必须互相垂直(D )平面力系如果平衡，则该力系在任意选取的投影轴上投影的代数和必为零2、如图(a )所示轴的最大扭矩值是 kN ·m 。

(A ) 9 (B ) 5 (C ) 2 (D ) 13、如图(b )所示，柱的横截面为边长200mm 的正方形，关于AC 段 和BC 段的轴力和横截面上的应力表达错误的是 。

(A ) F NAC =100 kN (压)(B ) F NBC =160kN(压) (C ) σAC =2.5MPa(压) (D ) σBC =6.5MPa(压) 6、图(a )所示结构中，AB 为水平放置的刚性杆，杆1，2，3材料相同，已知l =1m ，A 1=A 2=100mm 2，A 3=150mm 2，F =20kN 。

关于三杆的轴力说法正确的是 。

(A ) F N1=14.14kN (B ) F N2=14.14kN (C ) F N3=0 (D )条件不足，无法确定7、如图(b )所示传动轴，转速n ＝350r/mm 。

主动轮Ⅱ轮输出的功率为P 2=70kW ，从动轮Ⅰ和Ⅲ传递的功率分别为P 1=P 3=20kW ，从动轮IV 传递的功率为P 4=30kW ，其中最大的扭矩值为 N ·m 。

(A ) 545.7 (B ) 1364.3 (C ) 818.6 (D )2145.68、图(c )所示理想细长压杆，截面为圆形，材料为木材，下列措施不能提高其临界力的是 。

(A )在自由端增加一个固定铰支座 (B )将杆件材料改为钢材图(b ) 图(a )图(c )(C )将截面由圆形改为面积相等的矩形(D ) 增加杆件长度二、填空题 1、图(c )所示下列桁架中BC 杆的轴力为 。

《工程力学》期末复习题1选择题：（1）下面哪一选项是材料的刚度指标?AA弹性模量E；B屈服极限σs；C强度极限σb；D断后伸长率（延伸率)δ.（2）下面哪一选项是材料的塑性指标？DA弹性模量E；B屈服极限σs；C强度极限σb；D断后伸长率(延伸率）δ.（3）在铸铁压缩试验中,破坏后的铸铁试样断口平滑呈韧性，与轴线近似成45°。

破坏前,该断口所在斜截面的应力有何特点？CA拉应力最大；B拉应力最小；C剪应力最大；D 剪应力最小。

（4）在铸铁扭转试验中，铸铁断口的形态是什么样的？DA断口平齐、与轴线垂直；B断口平齐、与轴线近似成45°;C断口呈螺旋面、与轴线垂直;D断口呈螺旋面、与轴线近似成45°。

(5)根据铸铁试件扭转破坏断口可以推断，铸铁的扭转破坏和什么因素有很大的关系？AA最大拉应力；B最小拉应力；C最大剪应力;D最小剪应力.(6）电阻应变片(简称电阻片或应变片）应用广泛，它是利用什么原理实现电测的？CA 压电;B 光的衍射;C 金属丝的电阻随机械变形而发生变化；D 当轴向压力达到某一临界值时，压杆失稳。

（7)冲击韧性的物理意义是A.A试样断裂过程中断面单位面积吸收的能量；B试样断裂过程中断面吸收的能量;C试样在冲击过程中受到的最大冲击力；D试样在冲击过程中产生的最大变形。

（8) 矩形截面梁在截面B处沿铅垂对称轴和水平对称轴方向上分别作用有，如图所示。

关于最大拉应力和最大压应力发生在危险截面A的哪些点上，有4种答案,请判断D是正确的。

A发生在a点，发生在b点;B发生在c点,发生在d点;C发生在b点,发生在a 点；D发生在d点，发生在b点。

(9) 构件中危险点的应力状态如图所示。

构件为钢制：=45MPa,=135MPa，=0,=0，许用应力=160MPa。

则下面关于构件强度的说法中正确的是C。

A选用第一强度理论,构件满足强度要求;B选用第一强度理论,构件不满足强度要求;C选用第三强度理论，构件满足强度要求；D选用第三强度理论,构件满不足强度要求。
