热电偶的基本原理及正确使用

热电偶的四种原理热电偶是一种用来测量温度的仪器，它由两个不同的金属接触片组成，一段金属放入环境中，另一段放入表盘。

当金属接触片受热时，根据四种原理可以产生电信号，可以通过测量电信号来确定温度：第一种原理：自发电阻原理这种原理是使用自发电阻原理，即基于物质可以自发电阻的原理来测量温度的方法。

热电偶的作用是利用金属接触片的电阻受温度的影响而发生变化，进而将该变化化为电信号。

当温度变化时，金属接触片的电阻也会随之变化。

这种变化的电阻可以测量出温度变化。

第二种原理：热电效应原理这种原理是基于热电效应原理，特别是Seebeck效应原理，即当两种不同的金属接触片置于不同温度下时，会引起电势差，从而产生一种温度依赖性的电信号，就是热电效应。

根据该原理，接触片之间的温度差异会改变电势差，进而产生温度依赖性的电信号，以此来测量温度。

第三种原理：电热原理这种原理是基于电热原理，即在电流和元件之间存在热损失，这种热损失是可以测量出来的，可以用来测量温度。

热电偶内部会有一根接触片与一根电源绝缘，仅允许电流通过一段接触片，接触片上引出的电热损失流入表盘，从而产生一种温度依赖性的电信号，便可以用来测量温度。

第四种原理：光驱动原理这种原理是基于光驱动原理，即利用光来激发金属接触片上的电子，产生温度依赖性的电信号，从而测量温度。

热电偶内部会有一根接触片固定在光驱动器上，当光驱动器激发接触片上的电子时，便产生了一种温度依赖性的电信号，以此来测量温度。

总之，热电偶是一种常见的温度测量仪器。

热电偶的原理其实很简单，它是利用金属接触片的电阻受温度辐射引起的变化而产生电信号来测量温度的方法，其中包括自发电阻原理、热电效应原理、电热原理和光驱动原理。

它们都是以各种方式将温度的变化化为温度依赖性的电信号，以此来测量温度。

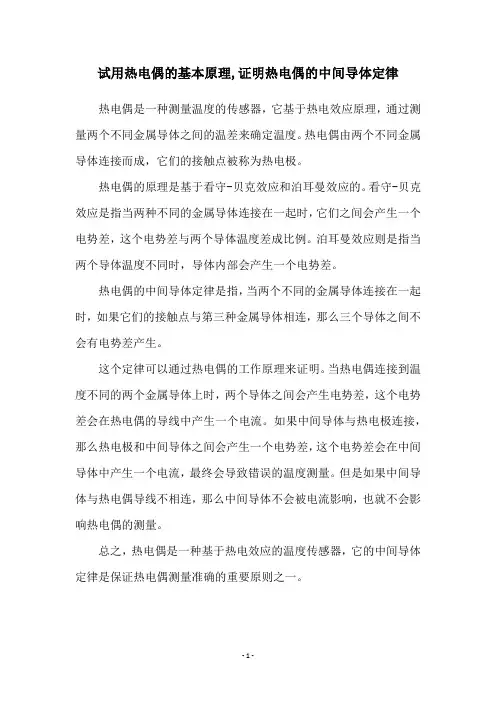

试用热电偶的基本原理,证明热电偶的中间导体定律
热电偶是一种测量温度的传感器，它基于热电效应原理，通过测量两个不同金属导体之间的温差来确定温度。

热电偶由两个不同金属导体连接而成，它们的接触点被称为热电极。

热电偶的原理是基于看守-贝克效应和泊耳曼效应的。

看守-贝克效应是指当两种不同的金属导体连接在一起时，它们之间会产生一个电势差，这个电势差与两个导体温度差成比例。

泊耳曼效应则是指当两个导体温度不同时，导体内部会产生一个电势差。

热电偶的中间导体定律是指，当两个不同的金属导体连接在一起时，如果它们的接触点与第三种金属导体相连，那么三个导体之间不会有电势差产生。

这个定律可以通过热电偶的工作原理来证明。

当热电偶连接到温度不同的两个金属导体上时，两个导体之间会产生电势差，这个电势差会在热电偶的导线中产生一个电流。

如果中间导体与热电极连接，那么热电极和中间导体之间会产生一个电势差，这个电势差会在中间导体中产生一个电流，最终会导致错误的温度测量。

但是如果中间导体与热电偶导线不相连，那么中间导体不会被电流影响，也就不会影响热电偶的测量。

总之，热电偶是一种基于热电效应的温度传感器，它的中间导体定律是保证热电偶测量准确的重要原则之一。

- 1 -。

热电偶热电偶热电偶是工业上最常用的温度检测元件之一，热电偶工作原理是基于赛贝克(seeback)效应,即两种不同成分的导体两端连接成回路，如两连接端温度不同，则在回路内产生热电流的物理现象。

其优点是：①测量精度高。

因热电偶直接与被测对象接触，不受中间介质的影响。

②测量范围广。

常用的热电偶从-50~+1600℃均可边续测量，某些特殊热电偶最低可测到-269℃（如金铁镍铬），最高可达+2800℃（如钨-铼）。

③构造简单，使用方便。

热电偶通常是由两种不同的金属丝组成，而且不受大小和开头的限制，外有保护套管，用起来非常方便。

1．热电偶测温基本原理将两种不同材料的导体或半导体A和B焊接起来，构成一个闭合回路，如图2-1-1所示。

当导体A和B的两个执着点1和2之间存在温差时，两者之间便产生电动势,因而在回路中形成一个大小的电流,这种现象称为热电效应。

热电偶就是利用这一效应来工作的。

2．热电偶的种类及结构形成（1）热电偶的种类常用热电偶可分为标准热电偶和非标准热电偶两大类。

所调用标准热电偶是指国家标准规定了其热电势与温度的关系、允许误差、并有统一的标准分度表的热电偶，它有与其配套的显示仪表可供选用。

非标准化热电偶在使用范围或数量级上均不及标准化热电偶，一般也没有统一的分度表，主要用于某些特殊场合的测量。

标准化热电偶我国从1988年1月1日起，热电偶和热电阻全部按IEC国际标准生产，并指定S、B、E、K、R、J、T七种标准化热电偶为我国统一设计型热电偶。

(2)热电偶的结构形式为了保证热电偶可靠、稳定地工作，对它的结构要求如下：①组成热电偶的两个热电极的焊接必须牢固；②两个热电极彼此之间应很好地绝缘，以防短路；③补偿导线与热电偶自由端的连接要方便可靠；④保护套管应能保证热电极与有害介质充分隔离。

3．热电偶冷端的温度补偿由于热电偶的材料一般都比较贵重（特别是采用贵金属时），而测温点到仪表的距离都很远，为了节省热电偶材料，降低成本，通常采用补偿导线把热电偶的冷端（自由端）延伸到温度比较稳定的控制室内，连接到仪表端子上。

热电偶基本原理和使用方法常用热电偶分度号有S、B、K、E、T、J等，这些都是标准化热电偶。

其中K型也即镍铬－镍硅热电偶，它是一种能测量较高温度的廉价热偶。

由于这种合金具有较好的高温抗氧化性，可适用于氧化性或中性介质中。

它可长期测量1000度的高温，短期可测到1200度。

它不能用于还原性介质中，否则，很快腐蚀，在此情况下只能用于500度以下的测量。

它比S型热偶要便宜很多，它的重复性很好，产生的热电势大，因而灵敏度很高，而且它的线性很好。

虽然其测量精度略低，但完全能满足工业测温要求，所以它是工业上最常用的热电偶。

概述：作为工业测温中最广泛使用的温度传感器之一——热电偶，与铂热电阻一起，约占整个温度传感器总量的60%，热电偶通常和显示仪表等配套使用，直接测量各种生产过程中-40～1800℃范围内的液体、蒸气和气体介质以及固体的表面温度。

热电偶工作原理：两种不同成份的导体（称为热电偶丝材或热电极）两端接合成回路，当接合点的温度不同时，在回路中就会产生电动势，这种现象称为热电效应，而这种电动势称为热电势。

热电偶就是利用这种原理进行温度测量的，其中，直接用作测量介质温度的一端叫做工作端（也称为测量端），另一端叫做冷端（也称为补偿端）；冷端与显示仪表或配套仪表连接，显示仪表会指出热电偶所产生的热电势。

热电偶实际上是一种能量转换器，它将热能转换为电能，用所产生的热电势测量温度，对于热电偶的热电势，应注意如下几个问题：（１）热电偶的热电势是热电偶两端温度函数的差，而不是热电偶两端温度差的函数；（２）热电偶所产生的热电势的大小，当热电偶的材料是均匀时，与热电偶的长度和直径无关，只与热电偶材料的成份和两端的温差有关；（３）当热电偶的两个热电偶丝材料成份确定后，热电偶热电势的大小，只与热电偶的温度差有关；若热电偶冷端的温度保持一定，这进热电偶的热电势仅是工作端温度的单值函数。

热电偶的基本构造：工业测温用的热电偶，其基本构造包括热电偶丝材、绝缘管、保护管和接线盒等。

热电偶使用方法热电偶是一种常用的温度测量传感器，在工业生产、科学研究等领域发挥着重要作用。

它基于热电效应，能够将温度转化为电信号，为温度的监测和控制提供了有效的手段。

下面我们来详细了解一下热电偶的使用方法。

一、热电偶的工作原理热电偶的工作原理基于塞贝克效应，即由两种不同的金属或合金组成闭合回路，当两个接触点处于不同温度时，回路中就会产生电动势。

这个电动势的大小与两个接触点的温度差成正比。

通过测量电动势的大小，就可以推算出温度的高低。

二、热电偶的类型常见的热电偶类型有 K 型、J 型、T 型、E 型等。

不同类型的热电偶具有不同的测温范围、精度和适用环境。

K 型热电偶（镍铬镍硅）是一种应用广泛的热电偶，测温范围在－200℃至 1300℃之间，具有较好的稳定性和抗氧化性。

J 型热电偶（铁康铜）适用于低温测量，测温范围在－210℃至760℃之间。

T 型热电偶（铜康铜）在－200℃至 350℃范围内有较高的精度。

E 型热电偶（镍铬康铜）在 0℃至 800℃范围内测量精度较高。

在选择热电偶类型时，需要根据测量温度范围、精度要求、环境条件等因素综合考虑。

三、热电偶的安装1、选择合适的安装位置应将热电偶安装在能够准确反映被测物体温度的位置。

避免安装在温度梯度大、热交换强烈或容易受到外界干扰的地方。

2、安装方式热电偶可以通过螺纹连接、法兰连接、焊接等方式安装。

安装时要确保热电偶与被测物体之间有良好的热接触，同时要注意密封，防止介质泄漏。

3、插入深度热电偶的插入深度应足够，一般要求插入被测物体的深度为直径的10 至 15 倍，以确保测量的准确性。

四、热电偶的接线热电偶的输出信号是微弱的电动势，需要通过补偿导线连接到测量仪表。

在接线时，要注意正负极的连接，确保连接正确。

同时，要避免接线松动、接触不良等问题，以免影响测量结果。

五、热电偶的冷端补偿由于热电偶的输出电动势只与热端和冷端的温度差有关，而测量仪表通常处于室温环境，因此需要对冷端温度进行补偿。

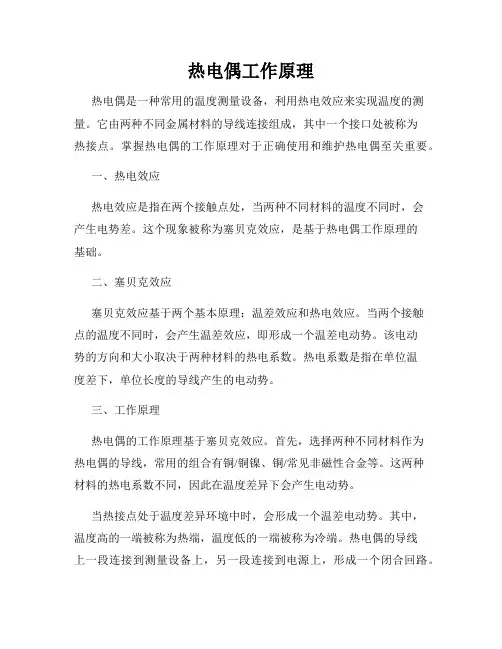

热电偶工作原理热电偶是一种常用的温度测量设备，利用热电效应来实现温度的测量。

它由两种不同金属材料的导线连接组成，其中一个接口处被称为热接点。

掌握热电偶的工作原理对于正确使用和维护热电偶至关重要。

一、热电效应热电效应是指在两个接触点处，当两种不同材料的温度不同时，会产生电势差。

这个现象被称为塞贝克效应，是基于热电偶工作原理的基础。

二、塞贝克效应塞贝克效应基于两个基本原理：温差效应和热电效应。

当两个接触点的温度不同时，会产生温差效应，即形成一个温差电动势。

该电动势的方向和大小取决于两种材料的热电系数。

热电系数是指在单位温度差下，单位长度的导线产生的电动势。

三、工作原理热电偶的工作原理基于塞贝克效应。

首先，选择两种不同材料作为热电偶的导线，常用的组合有铜/铜镍、铜/常见非磁性合金等。

这两种材料的热电系数不同，因此在温度差异下会产生电动势。

当热接点处于温度差异环境中时，会形成一个温差电动势。

其中，温度高的一端被称为热端，温度低的一端被称为冷端。

热电偶的导线上一段连接到测量设备上，另一段连接到电源上，形成一个闭合回路。

由于温差电动势的存在，热电偶产生一个微小电流，这个电流可以通过测量设备进行放大和读取。

根据热电偶的温度特性曲线，可以将测得的电动势转换为相应的温度值。

温度值的计算通常基于标定曲线或查找表。

四、应用领域热电偶广泛应用于各个领域的温度测量中，尤其是在工业控制领域中。

由于其特点是接触式的测量方式，因此适用于高温、低温和复杂环境下的温度测量。

热电偶可以用于测量工业生产中的各种物质，例如液体、气体、蒸汽、固体等。

常见的应用包括石油化工、电力、冶金、煤炭等行业，用于实时监测和控制温度。

五、使用注意事项1. 热电偶的导线接头应紧固可靠，保持良好的接触。

2. 避免在热电偶的导线上加压或拉力，以免干扰温度测量结果。

3. 定期检查热电偶的接线是否正常，确保接触良好。

4. 需要注意热电偶的阻抗匹配，确保测量信号的准确性。

热电偶的原理及使用热力学温标1848年威廉•汤姆首先提出以热力学第二定律为基础，建立温度仅与热量有关，而与物质无关的热力学温标。

因是开尔文总结出来的，故又称开尔文温标，用符号K表示。

它是国际基本单位制之一。

根据热力学中的卡诺定理，如果在温度T1的热源与温度为T2的冷源之间实现了卡诺循环，则存在下列关系式Q1——热源给予热机的传热量Q2——热机传给冷源的传热量如果在式中再规定一个条件,就可以通过卡诺循环中的传热量来完全地确定温标。

1954年，国际计量会议选定水的三相点为273.16，并以它的1/273.16定为一度，这样热力学温标就完全确定了，即T=273.16(Q1/Q2)。

国际实用温标为解决国际上温度标准的同意及实用问题，国际上协商决定，建立一种既能体现热力学温度（即能保证一定的准确度），又使用方便、容易实现的温标，即国际实用温标International Practical Temperature Scale of 1968(简称IPTS-68)，又称国际温标。

1968年国际实用温标规定热力学温度是基本温度，用t表示，其单位是开尔文，符号为K。

1K定义为水三相点热力学温度的1/273.16，水的三相点是指纯水在固态、液态及气态三项平衡时的温度，热力学温标规定三相点温度为273.16 K，这是建立温标的惟一基准点。

注意：摄氏温度的分度值与开氏温度分度值相同，即温度间隔1K=1℃。

T0是在标准大气压下冰的融化温度，T0 = 273.15 K。

水的三相点温度比冰点高出0.01 K。

温差热电偶（简称热电偶）是目前温度测量中使用最普遍的传感元件之一。

它除具有结构简单，测量范围宽、准确度高、热惯性小，输出信号为电信号便于远传或信号转换等优点外，还能用来测量流体的温度、测量固体以及固体壁面的温度。

微型热电偶还可用于快速及动态温度的测量。

一、热电偶的工作原理两种不同的导体或半导体A和B组合成如图所示闭合回路，若导体A和B的连接处温度不同（设T＞T0），则在此闭合回路中就有电流产生，也就是说回路中有电动势存在，这种现象叫做热电效应。

热电偶测温电路热电偶测温电路是一种常用的温度测量电路，利用热电偶产生的电压信号来测量物体的温度。

本文将介绍热电偶的原理和应用，以及构建热电偶测温电路的基本步骤和要点。

一、热电偶的原理和应用热电偶是利用两种或多种不同金属的热电效应产生电压信号的温度传感器。

当两种金属连接成闭合回路，形成一个金属电偶后，当两个接点处于不同温度时，会产生电动势差。

这个电动势差与金属的热电性质以及接点温度差有关，可以通过测量电动势差来计算出被测物体的温度。

热电偶具有测量范围广、响应速度快、精度高等优点，因此被广泛应用于工业生产和科学研究领域。

常见的应用包括温度控制、过程监控、热处理、燃烧控制等。

二、构建热电偶测温电路的基本步骤和要点1. 材料准备：准备好热电偶、引线、电源、放大电路等所需材料和设备。

2. 热电偶的连接：将热电偶的两个接点分别连接到放大电路的输入端，确保连接牢固可靠。

3. 引线的引出：将热电偶的引线引出测量现场，保持引线的良好绝缘和屏蔽，以避免外界干扰。

4. 电源的连接：将电源连接到放大电路，提供所需的工作电压。

5. 放大电路的调试：根据具体情况选择合适的放大电路并进行调试，以确保测量信号能够被准确放大并输出。

6. 温度显示和记录：连接合适的显示装置或记录装置，以实时显示或记录测量到的温度数值。

在构建热电偶测温电路时，需要注意以下要点：- 热电偶的选择：根据被测物体的温度范围和需求，选择适合的热电偶型号和材料。

- 引线的布线：引线的布线应尽量减少电磁干扰，避免与其他电路或设备共享同一电源线路。

- 温度补偿：对于远程测温或长引线测温，需要进行温度补偿，以减小引线的温度误差。

- 放大电路的选择：根据需要选择适当的放大电路，确保测量信号能够被放大和处理。

- 精度校准：热电偶测温电路在使用前需要进行精度校准，以确保测量结果的准确性。

三、总结热电偶测温电路是一种常用的温度测量电路，通过测量热电偶产生的电压信号来测量物体的温度。

热电偶测温的原理及其应用1. 热电偶测温的原理热电偶是一种常用的温度测量传感器，它基于热电效应原理工作。

热电效应是指在不同温度条件下的两种不同金属导体接触处，会产生电势差的现象。

热电偶由两种不同金属导体构成，常用的是铂铑合金和镍铬合金。

热电偶测温的原理是基于热电效应的温度-电势关系。

当热电偶的两端温度不同时，两种导体产生的电势差会发生变化。

这个电势差与温度之间存在着一种严格的函数关系，称为热电偶的温度-电势特性曲线。

2. 热电偶测温的优势热电偶测温具有以下几个优势：•广泛的测量范围：热电偶可以测量非常高的温度，一般可达1800°C，甚至更高。

•快速的响应速度：热电偶的响应速度非常快，通常在几十毫秒内就可以达到稳定状态。

•精度较高：热电偶测温的精度一般可以达到0.5°C，部分特殊型号的热电偶甚至可以达到0.1°C。

•结构简单：热电偶的结构非常简单，由两根不同金属导线焊接组成，易于制造和安装。

•可靠性高：热电偶具有较高的可靠性，能够在恶劣的工作环境下长期稳定工作。

3. 热电偶的应用领域热电偶在工业和科学领域有广泛的应用，以下是热电偶的一些典型应用场景：•工业生产过程控制：热电偶可以用于测量大型冶金炉、玻璃窑、陶瓷炉和高温熔炼炉等工业生产过程中的温度，实现温度的自动控制和监测。

•航空航天：热电偶可以用于航空航天领域中的高温环境下温度的测量，例如火箭发动机、航天器再入大气层时的温度监测等。

•电力行业：热电偶可以用于火力发电厂的锅炉燃烧温度监测，以及核电站中的燃料温度监测等。

•石油化工：热电偶可以用于原油精炼工艺中的温度测量，以及化工设备中的温度监测等。

•科学研究：热电偶在科学研究领域中也有广泛应用，例如地质勘探中温度的探测、实验室中的温度测量等。

4. 热电偶测温的注意事项在使用热电偶进行温度测量时，需要注意以下几点：•温度范围选择：不同的热电偶适用于不同的温度范围，应根据实际需要选择适合的热电偶型号。

热电偶基本原理和使用方法常用热电偶分度号有S、B、K、E、T、J等，这些都是标准化热电偶。

其中K型也即镍铬－镍硅热电偶，它是一种能测量较高温度的廉价热偶。

由于这种合金具有较好的高温抗氧化性，可适用于氧化性或中性介质中。

它可长期测量1000度的高温，短期可测到1200度。

它不能用于还原性介质中，否则，很快腐蚀，在此情况下只能用于500度以下的测量。

它比S型热偶要便宜很多，它的重复性很好，产生的热电势大，因而灵敏度很高，而且它的线性很好。

虽然其测量精度略低，但完全能满足工业测温要求，所以它是工业上最常用的热电偶。

概述：作为工业测温中最广泛使用的温度传感器之一——热电偶，与铂热电阻一起，约占整个温度传感器总量的60%，热电偶通常和显示仪表等配套使用，直接测量各种生产过程中-40～1800℃范围内的液体、蒸气和气体介质以及固体的表面温度。

热电偶工作原理：两种不同成份的导体（称为热电偶丝材或热电极）两端接合成回路，当接合点的温度不同时，在回路中就会产生电动势，这种现象称为热电效应，而这种电动势称为热电势。

热电偶就是利用这种原理进行温度测量的，其中，直接用作测量介质温度的一端叫做工作端（也称为测量端），另一端叫做冷端（也称为补偿端）；冷端与显示仪表或配套仪表连接，显示仪表会指出热电偶所产生的热电势。

热电偶实际上是一种能量转换器，它将热能转换为电能，用所产生的热电势测量温度，对于热电偶的热电势，应注意如下几个问题：（１）热电偶的热电势是热电偶两端温度函数的差，而不是热电偶两端温度差的函数；（２）热电偶所产生的热电势的大小，当热电偶的材料是均匀时，与热电偶的长度和直径无关，只与热电偶材料的成份和两端的温差有关；（３）当热电偶的两个热电偶丝材料成份确定后，热电偶热电势的大小，只与热电偶的温度差有关；若热电偶冷端的温度保持一定，这进热电偶的热电势仅是工作端温度的单值函数。

热电偶的基本构造：工业测温用的热电偶，其基本构造包括热电偶丝材、绝缘管、保护管和接线盒等。
