《道路交通标志和标线》 GB 5768.4范本一:《道路交通标志和标线》 GB 5768.41. 引言1.1 目的1.2 范围1.3 定义2. 道路交通标志2.1 分类2.1.1 警告标志2.1.2 禁止标志2.1.3 指示标志2.2 设计要求2.2.1 图案和颜色2.2.2 尺寸和比例2.2.3 可视角度2.2.4 可视距离2.2.5 反射性能2.3 安装要求2.3.1 高度和位置2.3.2 施工方法2.3.3 固定方式3. 道路标线3.1 分类3.1.1 边缘线3.1.2 分隔线3.1.3 导向线3.1.4 车道线3.1.5 待转区域线3.2 设计要求3.2.1 宽度和线型3.2.2 颜色和反射性能3.2.3 间距和长度3.2.4 符号和图案3.3 安装要求3.3.1 制定标线计划3.3.2 准备路面和材料3.3.3 施工方法3.3.4 质量控制4. 监测和维护4.1 监测方法4.1.1 目测检查4.1.2 路况调查4.1.3 技术评估4.2 维护计划4.2.1 清理和修复4.2.2 更换和更新4.2.3 灯光维护5. 附录5.1 道路交通标志示意图5.2 道路标线示意图附件:1. 道路交通标志示意图集2. 道路标线示意图集法律名词及注释:1. 《道路交通安全法》- 道路交通安全法为中华人民共和国法律,用以规范和保障道路交通安全的法律法规。
2. 《道路交通管理条例》- 道路交通管理条例为中华人民共和国法律,用以规定和管理道路交通行为的规则与制度。
范本二:《道路交通标志和标线》 GB 5768.41. 引言1.1 目的与范围1.2 规范引用文档1.3 术语和定义2. 道路交通标志2.1 分类和功能2.2 设计要求2.2.1 图案和颜色2.2.2 尺寸和可视性2.2.3 材料和反射性能2.3 安装要求2.3.1 安装位置和高度2.3.2 固定方式和施工方法2.3.3 标志组合和布局3. 道路标线3.1 分类和用途3.2 设计要求3.2.1 颜色和反射性能3.2.2 宽度和线型3.2.3 间距和长度3.3 安装要求3.3.1 制定标线计划3.3.2 准备路面和材料3.3.3 标线施工技术要求4. 标志和标线维护4.1 监测和检查4.1.1 监测方法和频率4.1.2 监测内容和标准4.2 维护和更新4.2.1 清洁和修复4.2.2 更换和更新4.2.3 标志和标线维护管理5. 附录5.1 道路交通标志示例图5.2 道路标线示例图附件:1. 道路交通标志示例图集2. 道路标线示例图集法律名词及注释:1. 《道路交通安全法》- 道路交通安全法为中华人民共和国法律,用以规范和保障道路交通安全的法律法规。

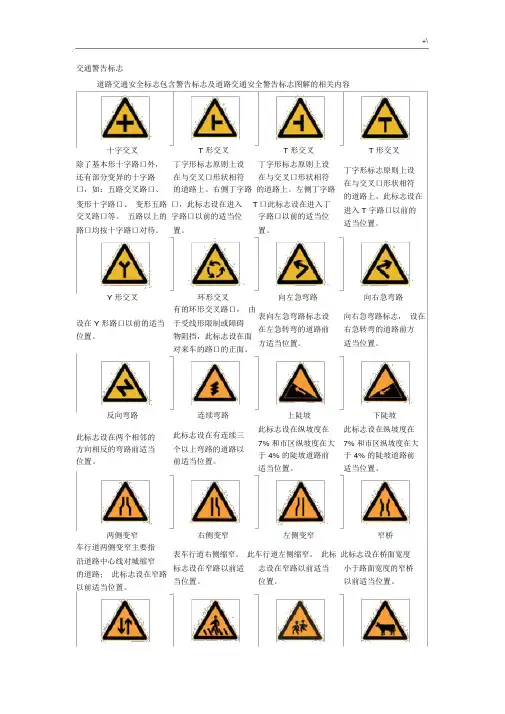

交通警告标志道路交通安全标志包含警告标志及道路交通安全警告标志图解的相关内容十字交叉T 形交叉T 形交叉T 形交叉除了基本形十字路口外,丁字形标志原则上设丁字形标志原则上设丁字形标志原则上设还有部分变异的十字路在与交叉口形状相符在与交叉口形状相符在与交叉口形状相符口,如:五路交叉路口、的道路上。
右侧丁字路的道路上。
左侧丁字路的道路上。
此标志设在变形十字路口、变形五路口,此标志设在进入T口此标志设在进入丁进入 T 字路口以前的交叉路口等。
五路以上的字路口以前的适当位字路口以前的适当位适当位置。
路口均按十字路口对待。
置。
置。
Y 形交叉环形交叉向左急弯路向右急弯路有的环形交叉路口,由表向左急弯路标志设向右急弯路标志,设在设在 Y 形路口以前的适当于受线形限制或障碍在左急转弯的道路前右急转弯的道路前方位置。
物阻挡,此标志设在面方适当位置。
适当位置。
对来车的路口的正面。
反向弯路此标志设在两个相邻的方向相反的弯路前适当位置。
连续弯路上陡坡下陡坡此标志设在有连续三此标志设在纵坡度在此标志设在纵坡度在7% 和市区纵坡度在大7% 和市区纵坡度在大个以上弯路的道路以于 4% 的陡坡道路前于 4% 的陡坡道路前前适当位置。
适当位置。
适当位置。
两侧变窄右侧变窄左侧变窄窄桥车行道两侧变窄主要指表车行道右侧缩窄。
此车行道左侧缩窄。
此标此标志设在桥面宽度沿道路中心线对城缩窄标志设在窄路以前适志设在窄路以前适当小于路面宽度的窄桥的道路;此标志设在窄路当位置。
位置。
以前适当位置。
以前适当位置。
双向交通注意行人注意儿童注意牲畜表双向行驶的道路上,采用天然的或人工的隔离一般设在郊外道路上此标志设在小学、幼儿此标志设在经常有牲措施,把上下行交通完全划有人行横道的前方。
园、少年宫、儿童游乐畜活动的路段特别是分离,由于某种原因(施城市道路上因人行横场等儿童频繁出入的视线不良的路段以前工、桥、隧道)形成无隔道线较多,可根据实际场所或通道处。
《道路交通标志和标线》GB5768-1999第一篇道路交通标志第二篇道路交通标线17 一般规定17.1道路交通标线是由标划于路面上的各种线条、箭头、文字、立面标记、突起路标和轮廓标等所构成的交通安全设施。
它的作用是管制和引导交通。
可以与标志配合使用,也可单独使用。
17.2高速公路、一、二级公路和城市快速路、主干路应按本标准规定设置反光交通标线。
其他道路可根据需要按本标准设置标线。
17.3道路交通标线按设置方式可分为以下三类:a) 纵向标线沿道路行车方向设置的标线;b) 横向标线与道路行车方向成角度设置的标线;c) 其他标线字符标记或其他形式标线。
17.4道路交通标线按功能可分为以下三类:a) 指示标线指示车行道、行车方向、路面边缘、人行道等设施的标线。
b) 禁止标线告示道路交通的遵行、禁止、限制等特殊规定,车辆驾驶人及行人需严格遵守的标线。
c) 警告标线促使车辆驾驶人及行人了解道路上的特殊情况,提高警觉,准备防范应变措施的标线。
17.5道路交通标线按型态可分为以下四类:a) 线条标划于路面、缘石或立面上的实线或虚线。
b) 字符标记标划于路面上的文字、数字及各种图形符号。
c) 突起路标安装于路面上用于标示车道分界、边缘、分合流、弯道、危险路段、路宽变化、路面障碍物位置的反光或不反光体。
d) 路边丝轮廓标安装于道路两侧,用以指示道路的方向、车行道边界轮廓的反光柱(或片)。
17.6道路交通标线的标划区分如下:a) 白色虚线划于路段中时,用以分隔同向行驶的交通流或作为行车安全距离识别线;划于路口时,用以引导车辆行进。
b) 白色实线划于路段中时,用以分隔同向行驶的机动车和非机动车,或指示车行道的边缘;设于路口时,可用作导向车道线或停止线。
c) 黄色虚线划于路段中时,用以分隔对向行驶的交通流。
划于路侧或缘石上时,用以禁止车辆长时在路边停放。
d) 黄色实线划于路段中时,用以分隔对向行驶的交通流;划于路侧或缘石上时,用以禁止车辆长时或临时在路边停放。
交通警告标志道路交通安全标志包含警告标志及道路交通安全警告标志图解的相关内容十字交叉T形交叉T形交叉T 形交叉除了基本形十字路口外,还有部分变异的十字路口,如:五路交叉路口、变形十字路口、变形五路交叉路口等。
五路以上的路口均按十字路口对待。
丁字形标志原则上设在与交叉口形状相符的道路上。
右侧丁字路口,此标志设在进入T 字路口以前的适当位置。
丁字形标志原则上设在与交叉口形状相符的道路上。
左侧丁字路口此标志设在进入丁字路口以前的适当位置。
丁字形标志原则上设在与交叉口形状相符的道路上。
此标志设在进入T 字路口以前的适当位置。
Y 形交叉环形交叉 向左急弯路 向右急弯路设在Y 形路口以前的适当位置。
有的环形交叉路口,由于受线形限制或障碍物阻挡,此标志设在面对来车的路口的正面。
表向左急弯路标志设在左急转弯的道路前方适当位置。
向右急弯路标志,设在右急转弯的道路前方适当位置。
反向弯路连续弯路上陡坡下陡坡此标志设在两个相邻的方向相反的弯路前适当位置。
此标志设在有连续三个以上弯路的道路以前适当位置。
此标志设在纵坡度在7%和市区纵坡度在大于4%的陡坡道路前适当位置。
此标志设在纵坡度在7%和市区纵坡度在大于4%的陡坡道路前适当位置。
两侧变窄 右侧变窄 左侧变窄 窄桥车行道两侧变窄主要指沿道路中心线对城缩窄的道路;此标志设在窄路以前适当位置。
表车行道右侧缩窄。
此标志设在窄路以前适当位置。
车行道左侧缩窄。
此标志设在窄路以前适当位置。
此标志设在桥面宽度小于路面宽度的窄桥以前适当位置。
双向交通注意行人注意儿童注意牲畜表双向行驶的道路上,采用天然的或人工的隔离措施,把上下行交通完全分离,由于某种原因(施工、桥、隧道)形成无隔离的双向车道时,须设置此标志。
一般设在郊外道路上划有人行横道的前方。
城市道路上因人行横道线较多,可根据实际需要设置。
此标志设在小学、幼儿园、少年宫、儿童游乐场等儿童频繁出入的场所或通道处。
此标志设在经常有牲畜活动的路段特别是视线不良的路段以前适当位置。

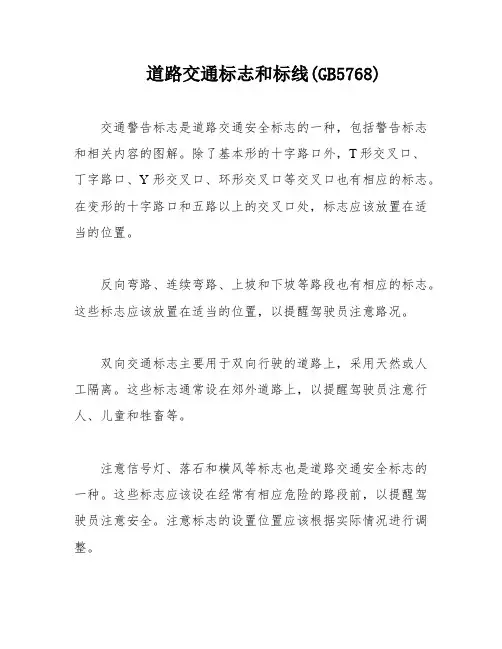

道路交通标志和标线(GB5768)交通警告标志是道路交通安全标志的一种,包括警告标志和相关内容的图解。
除了基本形的十字路口外,T形交叉口、丁字路口、Y形交叉口、环形交叉口等交叉口也有相应的标志。
在变形的十字路口和五路以上的交叉口处,标志应该放置在适当的位置。
反向弯路、连续弯路、上坡和下坡等路段也有相应的标志。
这些标志应该放置在适当的位置,以提醒驾驶员注意路况。
双向交通标志主要用于双向行驶的道路上,采用天然或人工隔离。
这些标志通常设在郊外道路上,以提醒驾驶员注意行人、儿童和牲畜等。
注意信号灯、落石和横风等标志也是道路交通安全标志的一种。
这些标志应该设在经常有相应危险的路段前,以提醒驾驶员注意安全。
注意标志的设置位置应该根据实际情况进行调整。
易滑傍山险路:在路面摩擦系数不能满足行驶要求的山区地势,或者沿水库、湖泊、河流等堤坝路的险要路段,应设置此标志。
驾驶员驶至此路段必须减速慢行。
堤坝路村庄隧道渡口:在进入隧道、过水路面、铁路道口、村庄或小城镇等需要谨慎驾驶的路段,应设置此标志。
特别是在沿水库、湖泊、河流等堤坝路的不易发现的渡口地形较为复杂的路段,使用此标志能引起驾驶员的谨慎驾驶、注意安全。
驼峰桥路面不平:在路面拱度较大,不易发现对方来车,或者漫水桥路段,或者路面不平的道路,应设置此标志。
驾驶员驶至此路段应减速慢行。
无人看守铁路道口:在混合行驶的道路并经常有非机动车横穿、出入的地点,或者交通事故易发路段,或者前方需要减速慢行的路段,应设置此标志。
驾驶员应注意非机动车事故易发路段,减速慢行。
左右绕行:在施工路段或者有障碍物的路段,应设置此标志。
表示车辆需要左侧或右侧绕行,放置在路段前适当位置。
注意危险:在以上标志不能包括在其他危险路段的情况下,应设置此标志。
驾驶员应注意危险路段,减速慢行。
交通禁令标志:道路交通安全标志包含禁令标志及道路交通安全禁令标志图解的相关内容。
禁止通行:表示禁止一切车辆和行人通行。
