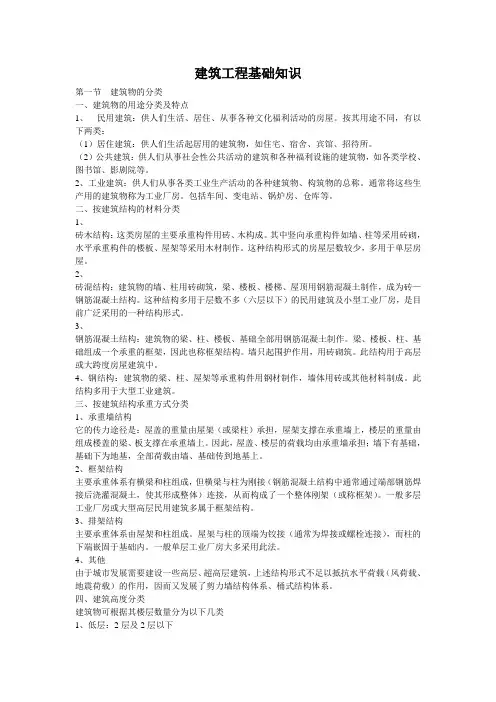

建筑工程基础知识第一节建筑物的分类一、建筑物的用途分类及特点1、民用建筑：供人们生活、居住、从事各种文化福利活动的房屋。
按其用途不同，有以下两类：（1）居住建筑：供人们生活起居用的建筑物，如住宅、宿舍、宾馆、招待所。
（2）公共建筑：供人们从事社会性公共活动的建筑和各种福利设施的建筑物，如各类学校、图书馆、影剧院等。
2、工业建筑：供人们从事各类工业生产活动的各种建筑物、构筑物的总称。
通常将这些生产用的建筑物称为工业厂房。
包括车间、变电站、锅炉房、仓库等。
二、按建筑结构的材料分类1、砖木结构：这类房屋的主要承重构件用砖、木构成。
其中竖向承重构件如墙、柱等采用砖砌，水平承重构件的楼板、屋架等采用木材制作。
这种结构形式的房屋层数较少，多用于单层房屋。
2、砖混结构：建筑物的墙、柱用砖砌筑，梁、楼板、楼梯、屋顶用钢筋混凝土制作，成为砖—钢筋混凝土结构。
这种结构多用于层数不多（六层以下）的民用建筑及小型工业厂房，是目前广泛采用的一种结构形式。
3、钢筋混凝土结构：建筑物的梁、柱、楼板、基础全部用钢筋混凝土制作。
梁、楼板、柱、基础组成一个承重的框架，因此也称框架结构。
墙只起围护作用，用砖砌筑。
此结构用于高层或大跨度房屋建筑中。
4、钢结构：建筑物的梁、柱、屋架等承重构件用钢材制作，墙体用砖或其他材料制成。
此结构多用于大型工业建筑。
三、按建筑结构承重方式分类1、承重墙结构它的传力途径是：屋盖的重量由屋架（或梁柱）承担，屋架支撑在承重墙上，楼层的重量由组成楼盖的梁、板支撑在承重墙上。
因此，屋盖、楼层的荷载均由承重墙承担；墙下有基础，基础下为地基，全部荷载由墙、基础传到地基上。
2、框架结构主要承重体系有横梁和柱组成，但横梁与柱为刚接（钢筋混凝土结构中通常通过端部钢筋焊接后浇灌混凝土，使其形成整体）连接，从而构成了一个整体刚架（或称框架）。
一般多层工业厂房或大型高层民用建筑多属于框架结构。
3、排架结构主要承重体系由屋架和柱组成。
建筑工程基本知识大全建筑工程是指以建筑物为对象，进行建设、改建、修缮的一系列工程活动的总称。
本文将介绍建筑工程的基本知识，包括建筑材料、建筑结构、建筑设备、建筑施工和建筑管理等相关内容。
一、建筑材料建筑材料是指用于建筑各种构件和装修的材料。
常见的建筑材料包括水泥、砖块、钢筋、玻璃、木材等。
水泥一般用于制作混凝土，砖块是建筑墙体的主要材料，钢筋用于加固混凝土结构，玻璃用于窗户和幕墙，木材则用于梁柱和装修。
选择适当的建筑材料对于建筑物的安全和舒适度至关重要。
二、建筑结构建筑结构是支撑建筑物自重和外部荷载的骨架系统。
常见的建筑结构形式包括框架结构、梁柱结构、砖混结构等。
框架结构适用于中小跨度的建筑物，梁柱结构适用于大跨度的建筑物，砖混结构则适用于多层住宅。
建筑结构设计需要考虑建筑物的承载力、刚度和稳定性等因素。
三、建筑设备建筑设备是指用于建筑工程中的施工和运输等活动的机械设备。
常见的建筑设备包括塔吊、混凝土搅拌车、挖掘机等。
塔吊用于高层建筑的吊装和安装，混凝土搅拌车用于现场搅拌混凝土，挖掘机用于土方开挖和基础施工。
合理使用建筑设备可以提高施工效率和质量。
四、建筑施工建筑施工是指按照设计方案进行实际施工的过程。
建筑施工包括基础工程、主体结构和装修工程。
基础工程是建筑物的承载和稳定的基础，主体结构是建筑物的骨架，装修工程是建筑物的内外饰面和设备安装。
在施工过程中，需要注意施工工艺、质量控制和安全防护等问题。
五、建筑管理建筑管理是指对建筑工程进行计划、组织、协调、控制和评价的管理活动。
建筑管理包括项目管理、工程管理和施工管理等方面。
项目管理涉及各个阶段的规划和决策，工程管理涉及施工进度和质量控制，施工管理涉及具体的施工组织和施工安全。
有效的建筑管理有助于提高工程效果和经济效益。
综上所述，建筑工程涉及广泛的领域，包括建筑材料、建筑结构、建筑设备、建筑施工和建筑管理等方面的知识。
了解和掌握这些基本知识对于从事建筑工程相关工作的人员非常重要。

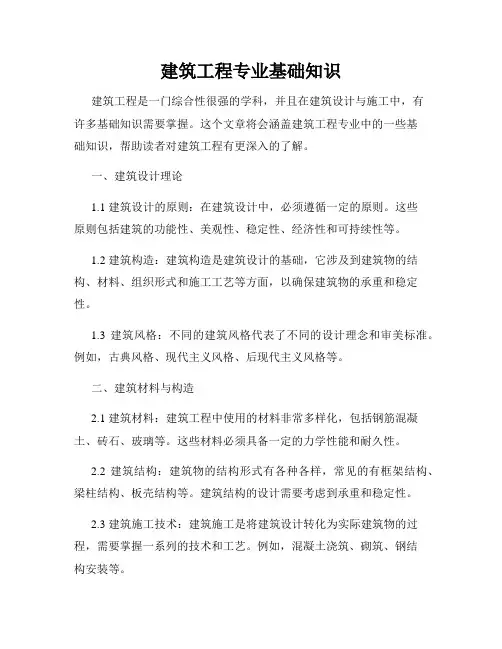

建筑工程专业基础知识建筑工程是一门综合性很强的学科，并且在建筑设计与施工中，有许多基础知识需要掌握。
这个文章将会涵盖建筑工程专业中的一些基础知识，帮助读者对建筑工程有更深入的了解。
一、建筑设计理论1.1 建筑设计的原则：在建筑设计中，必须遵循一定的原则。
这些原则包括建筑的功能性、美观性、稳定性、经济性和可持续性等。
1.2 建筑构造：建筑构造是建筑设计的基础，它涉及到建筑物的结构、材料、组织形式和施工工艺等方面，以确保建筑物的承重和稳定性。
1.3 建筑风格：不同的建筑风格代表了不同的设计理念和审美标准。
例如，古典风格、现代主义风格、后现代主义风格等。
二、建筑材料与构造2.1 建筑材料：建筑工程中使用的材料非常多样化，包括钢筋混凝土、砖石、玻璃等。
这些材料必须具备一定的力学性能和耐久性。
2.2 建筑结构：建筑物的结构形式有各种各样，常见的有框架结构、梁柱结构、板壳结构等。
建筑结构的设计需要考虑到承重和稳定性。
2.3 建筑施工技术：建筑施工是将建筑设计转化为实际建筑物的过程，需要掌握一系列的技术和工艺。
例如，混凝土浇筑、砌筑、钢结构安装等。
三、建筑设备与供暖通风3.1 建筑设备：建筑设备包括给排水设备、电气设备、空调系统等。
这些设备的选型和布置需要考虑到建筑的功能和使用要求。
3.2 供暖通风：供暖通风是建筑物中常见的一项功能，它涉及到供暖设备、通风设备和空气处理设备等。
合理的供暖通风系统可以提供舒适的室内环境。
四、建筑工程管理4.1 建筑工程项目管理：建筑工程项目管理是协调和控制建筑工程实施过程的一项管理活动，包括项目计划、资源管理、成本控制、进度管理等方面。
4.2 建筑工程质量管理：建筑工程质量管理是确保建筑物达到设计要求和规范要求的一系列管理活动，包括质量检测、质量控制、质量改进等。
4.3 建筑工程安全管理：建筑工程安全管理是保障在建筑工程施工过程中工人安全的一系列管理措施，包括施工安全计划、安全培训、安全监督等。
建筑工程基本知识大全建筑工程是一个广泛而复杂的领域，涵盖了很多专业知识和技能。
本文将介绍建筑工程的基本知识，包括建筑材料、建筑设计、建筑施工和建筑管理等方面的内容。
一、建筑材料1. 砖石材料砖石是常用的建筑材料，有多种类型，如红砖、瓦片和石材等。
它们具有承重、耐火和隔音等特性，广泛应用于建筑结构和装饰。
2. 水泥混凝土水泥混凝土是一种在建筑工程中广泛使用的材料。
它由水泥、砂、石子和水等组成，用于制作混凝土梁、柱和地板等结构。
3. 木材木材是一种传统的建筑材料，具有自然美观和可再生的特性。
它常用于建筑框架、地板和家具等部分。
4. 金属材料金属材料如钢材和铝材在建筑工程中广泛使用。
它们具有高强度和耐腐蚀的特性，适用于建筑结构和外立面的构造。
二、建筑设计1. 结构设计建筑的结构设计是确保建筑物稳定和安全的关键。
结构设计师使用力学和结构分析的原理来确定建筑的结构形式和材料。
2. 平面设计平面设计是建筑设计中的重要环节，包括建筑物的布局和功能布置。
设计师考虑到空间利用、人流动线和功能需求等因素来制定平面设计方案。
3. 立面设计建筑的立面设计是外观美观和风格的体现。
立面设计师通过选用适当的材料和形式，营造出独特的建筑形象。
4. 环境设计建筑的环境设计考虑到自然环境和可持续发展的原则。
设计师会关注能源利用、水资源管理和建筑周边环境的影响等问题。
三、建筑施工1. 土方工程土方工程是建筑施工的起始阶段，包括挖土、填方和基坑开挖等工作。
合理的土方工程可以为后续施工提供稳定的基础。
2. 结构施工结构施工是建筑工程的核心部分，包括梁柱、墙体和地板等结构的施工。
施工时需要确保结构的强度和稳定性。
3. 安装工程安装工程涉及到建筑物的各种设备和系统，如电气、给排水和空调等。
安装工程的质量直接影响到建筑物的功能和舒适度。
4. 装饰工程装饰工程包括室内和外立面的装饰。
它既满足美观的需求，又提升建筑的使用价值和舒适度。
四、建筑管理1. 施工管理施工管理涉及到工程进度、质量和安全等方面的管理。
1.1建筑识图与工程量计算一、建筑识图1、基本概念国家规定，一个工程项目应经过：（1）规划和初步设计阶段；（2）审查后扩大初步设计；（3）审查后施工图设计、又称技术设计。
2、施工图作用：指导施工，技术依据；指导结算，支付进度款依据；指导决算，结算工程款依据。
一套完整的施工图应：A、首页图目：从建施01-、结施01-、水施01-、电施01-（又分强电、弱电、讯施01-）、电通01-。
标准图设计总说明，内容包括：工程设计依据（批文、资金来源、地勘资料等），建筑面积，造价。
设计标准（建筑标准、结构荷载等级、抗震要求，采暖通风要求，照明标准，防火等级等）。
施工要求（技术与材料）项目±0.000与总图绝对标高的相对关系，室内外用材、强度等级。
装修表门窗表B、建筑施工图（简称建施）1、表示建筑物内部布置，外部形状、装修、构造、施工要求等，包括：纵横墙布置、门、窗、楼群梯和公共设施（如洗手间、开水房等）。
2、总平，平、立、剖和各构造详图（包括墙身剖面、楼梯、门窗、厕所、浴室、走廊、阳台等构造和详细做法、尺寸）。
3、文字说明，图注。
C、结构施工图（简称结施）1、表示承重结构的布置、构件类型、大小尺寸、构造做法。
2、结构说明，基础（包括桩基布置、埋置深度）各层结构布置平面和各构件的结构详图（包括柱、梁、板、楼梯、雨蓬、屋面等）。
D、设备施工图（简称设施）1、给排水、采暖通风、电气照明说明、管网布置、走向、标高。
2、平面布置、系统轴测、详图安装要求，接线原理。
二、识读施工图的要领1、掌握投影原理和形态的各种表达方法。
2、熟悉和掌握建筑制图国家标准的基本规定和查阅方法。
如常用的图例、符号、线型、尺寸和比例。
3、基本掌握和了解房屋构造组成。
阅读施工图步骤阅读施工图和编审工程预决算一样，没有捷径可走，必须按部就班，系统阅读，相互参照，反复熟悉，才不致疏漏。
1、先细阅说明书、首页图（目录），后看建施、结施、设施。
建筑工程的基础知识
建筑工程的基础知识包括建筑结构、建筑材料、建筑施工工艺等方面的内容。
1. 建筑结构：建筑结构是建筑物的骨架，用于支撑建筑物的重力荷载和侧向荷载，使之具备稳定性和安全性。
常见的建筑结构形式包括框架结构、梁柱结构、桩基结构等。
2. 建筑材料：建筑工程使用的主要材料包括混凝土、钢筋、砖块、石材、木材等。
混凝土是最常用的建筑材料，它由水泥、骨料、粉煤灰等原料按一定比例配制而成，具有良好的耐久性和承载能力。
钢筋则常用于混凝土结构中的加固和增强，能提高结构的抗弯、抗剪等能力。
3. 建筑施工工艺：建筑工程施工需要按照一定的工艺进行，包括土方开挖、基础施工、主体结构施工、装饰装修等环节。
土方开挖是指将地面或地下的土壤移除或加固的过程，常用的方法有挖掘机挖土和爆破炸土。
基础施工是为了保证建筑物的稳定性和安全性，包括地基处理、基础基底制作等。
主体结构施工是将建筑物的骨架搭建起来，常用的方法包括浇筑混凝土、组装钢结构等。
装饰装修是为了使建筑物具备美观和功能性，包括室内外墙面、地板、天花板等装饰处理。
4. 建筑工程的相关规范与标准：建筑工程需要符合相关的规范与标准，如国家建筑工程质量安全标准、建筑材料的国家标准、建筑施工工艺的规范等。
这些规范与标准是保障建筑工程质量与安全的重要依据，施工者必须遵守。

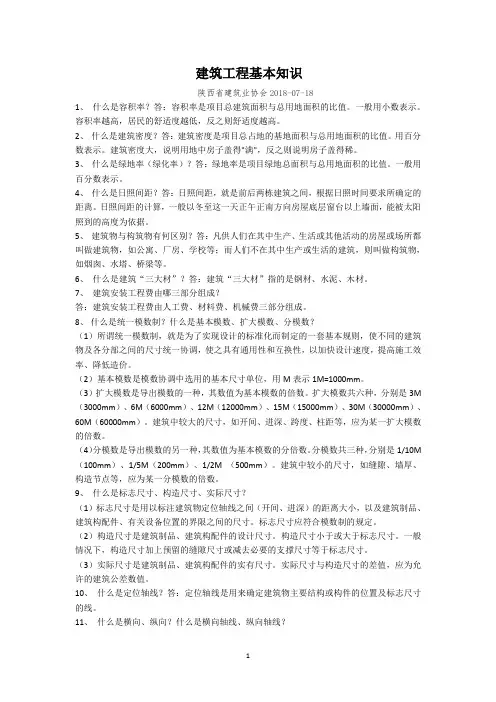

土建基本知识（基本要点归纳）1、什么是容积率？答：容积率是项目总建筑面积与总用地面积的比值。
一般用小数表示。
2、什么是建筑密度？答：建筑密度是项目总占地基地面积与总用地面积的比值。
一般用百分数表示。
3、什么是绿地率（绿化率）？答：绿地率是项目绿地总面积与总用地面积的比值。
一般用百分数表示。
4、什么是日照间距？答：日照间距，就是前后两栋建筑之间，根据日照时间要求所确定的距离。
日照间距的计算，一般以冬至这一天正午正南方向房屋底层窗台以上墙面，能被太阳照到的高度为依据。
5、建筑物与构筑物有何区别？答：凡供人们在其中生产、生活或其他活动的房屋或场所都叫做建筑物，如公寓、厂房、学校等；而人们不在其中生产或生活的建筑，则叫做构筑物，如烟囱、水塔、桥梁等。
6、什么是建筑“三大材”？答：建筑“三大材”指的是钢材、水泥、木材。
7、建筑安装工程费由哪三部分组成？答：建筑安装工程费由人工费、材料费、机械费三部分组成。
8、什么是统一模数制？什么是基本模数、扩大模数、分模数？答：（1）、所谓统一模数制，就是为了实现设计的标准化而制定的一套基本规则，使不同的建筑物及各分部之间的尺寸统一协调，使之具有通用性和互换性，以加快设计速度，提高施工效率、降低造价。
（2）、基本模数是模数协调中选用的基本尺寸单位，用M表示，1M=100mm。
（3）、扩大模数是导出模数的一种，其数值为基本模数的倍数。
扩大模数共六种，分别是3M（300mm）、6M （600mm）、12M（1200mm）、15M（1500mm）、30M（3000mm）、60M（6000mm）。
建筑中较大的尺寸，如开间、进深、跨度、柱距等，应为某一扩大模数的倍数。
（4）、分模数是导出模数的另一种，其数值为基本模数的分倍数。
分模数共三种，分别是1/10M（10mm）、1/5M（20mm）、1/2M（50mm）。
建筑中较小的尺寸，如缝隙、墙厚、构造节点等，应为某一分模数的倍数。
9、什么是标志尺寸、构造尺寸、实际尺寸？答：（1）、标志尺寸是用以标注建筑物定位轴线之间（开间、进深）的距离大小，以及建筑制品、建筑构配件、有关设备位置的界限之间的尺寸。
建筑工程施工基础知识大全一、地基基础地基基础是建筑工程的基础，是建筑物支撑和承载作用的主要部分。
地基基础的选择和设计要根据建筑物的荷载、地质条件和地形情况来确定，一般包括浅基础和深基础两种类型。
1.浅基础浅基础是指地基基础的一种，其埋入地下深度比较浅，通常小于3米。
主要有承台基础、独立基础、筏式基础和桩基础等。
（1）承台基础：承台基础是建筑物在地基下加宽的一种基础形式，一般用于对承载能力和沉降要求较高的建筑物。
（2）独立基础：独立基础是建筑物每个立柱下的独立基础，一般用在建筑物的直接承重结构。
（3）筏式基础：筏式基础是一种连续的浅基础形式，适用于建筑物荷载均匀分布和地基承载能力较差的情况。
（4）桩基础：桩基础是在地下打入地基桩，通过桩与土壤的摩擦力或桩自身的承载能力来承担建筑物的荷载。
2.深基础深基础是指地基基础的一种，其埋入地下深度比较深，一般大于3米。
主要有钻孔灌注桩、螺旋桩和钢筋混凝土桩等。
（1）钻孔灌注桩：钻孔灌注桩是通过在地下打孔，将混凝土灌入孔内形成的桩基础，适用于荷载较大的建筑物。
（2）螺旋桩：螺旋桩是通过旋入地下形成的桩基础，适用于较软土质和湿地条件下的建筑物。
（3）钢筋混凝土桩：钢筋混凝土桩是通过预制或现浇的方式形成的桩基础，适用于对稳定性和承载能力要求较高的建筑物。
二、建筑物结构建筑物结构是建筑物的骨架，包括框架结构、框支撑结构、平面网壳结构和空间网壳结构等。
1.框架结构框架结构是一种常见的建筑物结构形式，包括钢结构和混凝土结构两种。
框架结构由垂直和水平的框架构成，能够承受建筑物的荷载和外力作用。
2.框支撑结构框支撑结构是在框架结构基础上，增设支撑结构来增强建筑物的稳定性和承载能力，适用于高层建筑和地震带区域的建筑物。
3.平面网壳结构平面网壳结构是利用薄壳结构的原理形成的建筑物结构形式，适用于大跨度和无柱空间的建筑物。
4.空间网壳结构空间网壳结构是通过连接多个网壳构件形成的建筑物结构形式，具有轻质、高强和大跨度的特点，适用于运动场馆和大型展馆等建筑物。

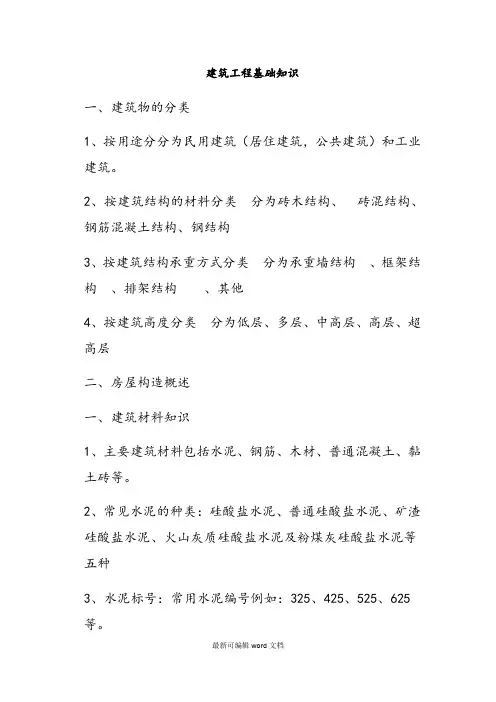

建筑工程基础知识一、建筑物的分类1、按用途分分为民用建筑（居住建筑，公共建筑）和工业建筑。
2、按建筑结构的材料分类分为砖木结构、砖混结构、钢筋混凝土结构、钢结构3、按建筑结构承重方式分类分为承重墙结构、框架结构、排架结构、其他4、按建筑高度分类分为低层、多层、中高层、高层、超高层二、房屋构造概述一、建筑材料知识1、主要建筑材料包括水泥、钢筋、木材、普通混凝土、黏土砖等。
2、常见水泥的种类：硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥、火山灰质硅酸盐水泥及粉煤灰硅酸盐水泥等五种3、水泥标号：常用水泥编号例如：325、425、525、625等。
4、钢筋种类按外形可分为：光圆钢筋、带肋钢筋。
按钢种可分为：碳素钢钢筋和普通低合金钢钢筋。
按强度可分为：Ⅰ、Ⅱ、Ⅲ、Ⅳ四个级别。
5、木材的种类：分为针叶树和阔叶树两类。
6、木材的类别木材按加工与用途不同分为原木、杉原条、板方材等。
7、黏土砖种类：标准砖、空心砖和多孔砖、三、房屋构造组成部分：1、房屋构成部分：地基与基础、墙或柱、楼板与地面、门窗、楼梯、屋顶等组成。
2、地基：系建筑物下面的土层。
基础：位于墙柱下部，是建筑物的地下部分。
3、墙和柱：承重墙和柱是建筑物垂直承重构件，它承受屋顶、楼板层传来的荷载连同自重一起传给基础。
4、楼板和地面：楼板是水平承重构件，主要承受作用在它上面的竖向荷载，并将它们连同自重一起传给墙或柱。
5、楼梯：是指楼层间垂直交通通道。
6、屋顶：是建筑物最上层的覆盖构造层，它既是承重构件又是围护构件。
7、门和窗：门：是提供人们进出房屋或房间以及搬运家具、设备等的建筑配件。
有的门兼有采光、通风的作用。
窗：其主要作用是通风采光。
8、基础的类型按使用的材料分为：灰土基础、砖基础、毛石基础、混凝土基础、钢筋混凝土基础。
按埋置深度可分为：浅基础、深基础。
按受力性能可分为：刚性基础和柔性基础。
按构造形式可分为条形基础、独立基础、满堂基础和桩基础。
9、墙体的分类：按其在平面中的位置可分为内墙和外墙。
1.1建筑识图与工程量计算一、建筑识图1、基本概念国家规定，一个工程项目应经过：（1）规划和初步设计阶段；（2）审查后扩大初步设计；（3）审查后施工图设计、又称技术设计。
2、施工图作用：指导施工，技术依据；指导结算，支付进度款依据；指导决算，结算工程款依据。
一套完整的施工图应：A、首页图目：从建施01-、结施01-、水施01-、电施01-（又分强电、弱电、讯施01-）、电通01-。
标准图设计总说明，内容包括：工程设计依据（批文、资金来源、地勘资料等），建筑面积，造价。
设计标准（建筑标准、结构荷载等级、抗震要求，采暖通风要求，照明标准，防火等级等）。
施工要求（技术与材料）项目±0.000与总图绝对标高的相对关系，室内外用材、强度等级。
装修表门窗表B、建筑施工图（简称建施）1、表示建筑物内部布置，外部形状、装修、构造、施工要求等，包括：纵横墙布置、门、窗、楼群梯和公共设施（如洗手间、开水房等）。
2、总平，平、立、剖和各构造详图（包括墙身剖面、楼梯、门窗、厕所、浴室、走廊、阳台等构造和详细做法、尺寸）。
3、文字说明，图注。
C、结构施工图（简称结施）1、表示承重结构的布置、构件类型、大小尺寸、构造做法。
2、结构说明，基础（包括桩基布置、埋置深度）各层结构布置平面和各构件的结构详图（包括柱、梁、板、楼梯、雨蓬、屋面等）。
D、设备施工图（简称设施）1、给排水、采暖通风、电气照明说明、管网布置、走向、标高。
2、平面布置、系统轴测、详图安装要求，接线原理。
二、识读施工图的要领1、掌握投影原理和形态的各种表达方法。
2、熟悉和掌握建筑制图国家标准的基本规定和查阅方法。
如常用的图例、符号、线型、尺寸和比例。
3、基本掌握和了解房屋构造组成。
阅读施工图步骤阅读施工图和编审工程预决算一样，没有捷径可走，必须按部就班，系统阅读，相互参照，反复熟悉，才不致疏漏。
1、先细阅说明书、首页图（目录），后看建施、结施、设施。
2、每张图，先图标、文字，后图样。
3、看建施，先建施，后结施、设施。
4、建施先看平、立、剖、后详图。
5、结施先看基础、结构布置平面图，后看构件详图。
6、设施先看平面、后看系统、安装详图。
现实的施工图由于设计单位缺乏自审、互审、工种会审、总工把关（特别是地方设计院）一系列审核制度，所以尺寸不符、轴中不符、构造不符、用材不符、说明不符、图说不符、构件不符、详图不符等等层出不穷。
搞预、决算编审特别应该注意，搞不好就失之毫里、差之千里！三、解说建筑总平面图（P163）总平图上标注的尺寸，一律以M（米）为单位，它反映拟建房屋、构筑物等的平面形状、位置和朝向、室外场地、道路、绿化等的布置，地形、地貌、标高以及与原有环境的关系和邻界情况等。
为定位、施工放样、土方施工及绘制水、电、卫、暖、煤气、通讯、有线电视的总平面图和施工总平面图的依据。
四、解读建筑平面图1、读图名、识形状、看朝向；2、读名称、懂布局、组合；3、根据轴线、定位置、识开间、进深；4、掌握特殊表示、读楼梯；5、读尺寸、定面积、看高度、算指标；6、看图例、识细部，认门窗代号；7、根据索引符号，可知总图与详图关系。
五、解读建筑立面图1、从图名或轴线编号了解何朝向立面图；2、从立面图上了解层数、长度和高度、门窗数量和位置、大小；3、立面图上通常只标注标高尺寸，和结构标高会有不同；4、立面图上标出各部分构造，装饰节点详图的索引符号。
六、建筑剖面图的读法1、据图名、定位置、区分剖到与看到的部位；2、读地面、楼面、屋面的形状、构造；3、据标高、尺寸、知高度和大小；4、据索引符号、图例，读节点构造。
七、建筑详图详图是表达细部构造和节点关系，构配件的构造与尺寸、用料、做法。
详图包括：1、楼梯；2、外墙剖面；3、阳台；4、单元详图；5、门窗详图。
八、结构施工图包括：1、结构设计说明书；2、结构布置平面图；3、各承重构件（基础、柱、墙、板、梁）详图、剖面图、截面图、节点大样、局部构造等详图。
结构施工图，简称结施。
配合建施、设施指导施工、作为编制施工图予算的依据。
特点：1、沿防潮层的水平剖面表示基础平面。
2、沿房屋每层楼板面的水平剖面表示相应各层的楼层结构平面、标准层设一张图、结构变异则各层均有。
3、沿屋面承重的水平剖面表示层面结构平面布置。
4、用单个构件的正投影表达构件详图，把构件的平、立和相应断面画出详图、材料明细表。
有的还要作模板图、予埋件图。
5、构件详图，比例放大，清晰表达节点的细节。
6、构件的立面、断面轮廊线多用中或细实线，而钢筋的配置，则用粗实线或黑园点表示。
结构施工图读图方法要点先看文字说明，从基础平面图看起，到基础结构详图。
再读楼层结构布置平面图，屋面结构布置平面图。
结合立面和断面，垂直系统图。
最后读构件详图、看图名、看立面、看断面，看钢筋图和钢筋表由于结施是计算工程量的依据，编制予决算，以免漏误，往往要熟读多次，相互对照，摘抄要点、理解空间形状，构件所在部位，反复核对数量、材料、才能精益求精。
工业厂房施工图工业厂房施工图与民用建筑施工图共同之处：1、图示原理，平、立、剖、详；2、读图方法，先文后图；3、图样内容，建、施、设；4、编制方法，说、总平、总图、建、施、设、详、节；5、绘图步骤，自左至右，自下而上。
不同之处：1、生产工艺条件；2、使用功能；3、实用要求。
故图上表示的图例符号、具体内容则有异，结构施工图就复杂些，数量也多。
读懂×大学结构试验室图纸，基本可以了解工业建筑的施工图与民用建筑施工图的主要区别：一、从平面和剖面可以知道这是一个高低不同的两跨车间，高跨进深15M，低跨5.6M，D～E轴之间设410MM间距的伸缩缝，以适应高低跨之间的变形需要。
车间内设有轿厢式吊车一台、起重量Q=10t，轨距Lk=13.5M，吊车设在工字形钢砼柱的牛腿上。
车间的5-6轴间，B～C轴间开3M、3.6M的两扇外开大门。
设坡道、散水。
A轴处设2400×2000钢窗9樘，东山墙设2400×2400窗2樘，3600×2400窗1樘。
ED轴（车间与辅房之间）设4200×1400窗3，3000×1400窗3，2400×1400窗1，1500宽内开双扇门7樘。
F轴C-6窗2400×1500计17樘，东、西两侧各设2100×2400窗1，4-5轴北面设1500宽边门1樘。
车间内设上走道（吊车维护费用）和吊车钢梯。
二、从立面图可知，车间外粉刷水平分格线以窗顶、窗台，竖向分格线以轴线位置为垂直分格线。
设有窗台和遮阳板。
有组织排水、落水管位置在3、9轴（双线表示）。
三、从平面图的1-1剖面为阶梯剖面，看到室内外、牛腿顶面、轨道标高、薄腹梁底面标高、门、窗高度与地面的距离。
看到带牛腿柱子的侧面形状，吊车梁搁置位置，T形吊车梁的形状和搁置方式，行走方向。
看到形大型屋面板铺在工字型薄腹梁上的断面和流水坡度，沿沟节点、排水方式。
四、看到六个不同切面的节点详图。
①②为D、E伸缩缝的详图（A）为1的放大节点；③天沟与遮阳；④卷闸门与雨蓬（大门）；⑤坡道、散水与明沟；⑥高低跨（D、E轴）的处理节点。
按P188、189、190平、立、剖三图试统计门、窗规格、数量门宽×高樘窗宽×高樘MC11500×360010C-12400×1200卷闸门3000×36002C-24200×240044C-52100×2400C-61500×240017＋4C-74200×24003解读结构施工图一、结构说明1、结构形式（结构材料及类型；结构材料及规格、强度等级）；2、地基与基础（包括地基土的地耐力等）；3、施工技术要求及注意事项；4、选用的标准图集等。
二、结构布置平面图1、基础平面；2、楼层结构平面布置图；3、屋面结构平面布置图。
三、构件详图1、梁、板、柱、基础结构详图；2、楼梯结构详图；3、屋架（屋面）结构详图；4、其它详图，天沟、雨蓬、圈梁、过梁、门窗过梁、阳台、管道井、烟道井等。
特点：1、沿房屋防潮层的水平剖切表示基础平面图，沿每层楼板面水平剖切表示各层楼层结构平面图，沿屋面承重层的水平剖切表示屋面结构平面图。
2、用单个构件的正投影来表达构件详图，以其平面、立面及断面来表达，出材料明细表，有的要出模板图，予埋件图。
但这种图重复多，易出差错。
3、用双比例法出构件详图，构件轴线按一种比例，而构件局部用放大比例出图，便于更清晰表达节点的施工尺寸与搭节关系。
4、结施中，构件的立面、断面轮廓线用细或中实线表示，而构件内部钢筋配置则用粗实线和黑点表示。
5、结施常用图例表达。
1.2钢筋混凝土结构图1.RC结构的基本知识(“S”结构(钢结构),“RC”结构(钢筋混凝土结))它由水泥（325#以下为低标号，425#为标准，525#以上为高标号，如水下高强度水泥）砂子（清水中粗砂）石子（粒径300～500mm）和水（淡水，不含油、酸、碱等化学介质）按一定比例拌制、浇捣而成为砼。
强度指标是用边长为150mm的标准立方体砼试块，在标准养护室（温度20℃±3℃，相对湿度不小于90%）径28天养护，用标准方法测得的抗压强度，称之砼强度等级，如C20砼为每立方毫米的砼在20倍的破坏压力下不被粉碎，即为C20砼，20N/mm2。
N/mm2——千克力/每平方毫米N/m2——牛顿每平方米（面分布力）。
砼强度等级共12个：低强度——C7.5，C10，C15；结构砼——C15，C20，C25，C30；高强度——C30，C35，C40，C45；超强度——C45，C50，C55，C60。
配有钢筋的砼称RC，无筋称素砼。
2.钢筋的种类和代号：Ⅰ级（即Q235光园钢筋）、Ⅱ级（为16锰人字纹钢筋）、Ⅲ级（为25锰硅人字纹钢筋）、Ⅳ级（园或螺纹钢筋）、Ⅴ级（螺纹钢筋）。
冷拉Ⅰ级钢筋、冷拉Ⅱ级钢筋、冷拉Ⅲ级钢筋、冷拉Ⅳ级钢筋、冷拔低碳钢丝。
钢筋按作用分：1、受力筋：主要承受拉应力（通常称为主筋）作用在受弯与偏心受压构件区域分直筋和弯筋。
2、箍筋：固定受力筋位置，承受一部分斜拉应力，用于梁和柱内3、架立筋：固定梁内箍筋位置，构成梁内钢筋骨架，设上部、蜈蚣筋。
4、分布筋：用于板（屋面、楼板）与板的受力筋垂直布置，将承受的重量均匀地传给受力筋，固定受力筋位置，并承担垂直于板跨方向的收缩及温度应力。
5、其他：构造筋、腰筋、预埋锚固筋、吊筋等。
钢筋的弯钩、半园钩、直弯钩。
钢筋的断面直径确定几倍于它的弯钩区长度如：设φ12的弯钩（6.25＋3＋2.5d）×1.2=141mm(14.1cm)。
φ10的弯钩(6.25＋3＋2.5d)×1.0=117.5mm(11.75cm)。
