做FPGA用到ModelSim仿真，QuartusII 13.0调用发现"unable
to check out a license .run the modelsim licensing
wizard from start.programs menu to dignose problem"
的问题，才发现Quarttus13.0破解后还要再破解Modelsim,方法如下：
1.下载破解文件,自行百度
2.复制破解文件中的MentorKG.exe和patch_dll.bat到Modelsim安
装目录的win32aloem文件夹下
3.运行patch_dll.bat，将生成的LICENSE.TXT文件另存为
LICENSE.dat并置于此文件夹下
4.在环境变量的用户环境变量一栏新建环境变量MGLS_LICENSE_FILE、LM_LICENSE_FILE指向LICENSE.dat
关于环境变量的配置：
右击计算机--》点属性--》左侧点‘高级系统设置’ --》点‘高级’
选项最下方的‘环境变量’
--》在‘系统环境变量’下方点‘新建’--》输入环境变量名和路径
即可，如下：
变量名：LM_LICENSE_FILE：
路径：自己的安装路径\win32aloem\LICENSE.dat
变量名：MGLS_LICENSE_FILE：
路径：自己的安装路径\win32aloem\LICENSE.dat。
quartusII13.0使⽤教程1、新建⼯程项⽬，填写项⽬存储路径和⼯程名，不要出现中⽂路径2、添加已存在⽂件（可选），在【File name】下选择已经存在的⼯程项⽬，利⽤【Add】或【Add all】命令添加⽂件到新⼯程，点击【Next】3、选择芯⽚类型，这⾥我选择ALtera公司的CycloneⅡ系列，208管脚，并在【devices】下选择具体芯⽚型号，点击【Next】4、设置仿真器和描述语⾔，【Simulation】下选择仿真⼯具Modelsim，描述语⾔为Verilog HDL，点击【Next】5、显⽰设置信息，显⽰了项⽬路径，项⽬名，顶层⽂件，芯⽚系列型号等设置信息，在检察符合需要后点击【Finish】。
6、新建⼀个Verilog HDL File⽂件，这⾥写了⼀个简单的与门程序，命名最好与⼯程名⼀致7、分析综合⼀下，确定⽆误后继续8、创建test bench模板，Processing > Start > Start Test Bench Template Writer9、通过file >open >simulation >modelsim>找到.vt的⽂件打开（把⽂件类型改为全部⽂件），修改testbench加⼊激励信号（输⼊信号）10、保存，编译，在仿真之前先要设置⼀下，Assignment > EDA Tool Settings ，点击Simulation,在NativeLink setting下，选择Compile test bench标签，单击Test Benches按钮11、填写测试⽂件名。
Test Bench Name 就是测试脚本的名字，在这⾥是and_gate_tb；Top Level Module in text bench 是在测试脚本中顶层模块的名字，在这⾥是and_gate_tb，Design instance name in text bench 就是在测试脚本中例化的名字，在本例中是：i1，设置仿真时间为1us，然后添加⽂件，点击三个ok退出12、仿真，Tools -> Run EDA Simulation -> EDA RTL Simulatiom。
QuartusII13.0与ModelsimSE安装与破解说明QuartusII13.0与Modelsim SE安装与破解说明FPGA开发使用到的常用软件为QuartusII和Modelsim，QuartusII为设计软件，Modelsim为仿真软件。
本人目前使用的QuartusII为13.0版本，使用的Modelsim为SE的10.4版本的。
（SE版本什么意思，在以后的学习中大家一起慢慢补充）学习FPGA的前提是要安装这两款软件，需要软件的可以联系我。
两款软件大体分为三个步骤：1.安装。
2.破解。
3.关联两个软件。
本人使用的电脑为Win7的64位系统，32位系统装步骤大同小异。
现将这两款软件的安装及破解详细说明如下。
一、QuartusII13.0安装与破解（1）安装QuartusII13.0安装的过程完全按照它的提示来，本人建议不要安装在C盘，毕竟C盘内存宝贵。
我的QuartusII13.0安装的路径为E:\soft\quartus13.0，路径不可出现汉字。
（2）破解QuartusII13.01.首先将破解器复制到E:\soft\quartus13.0\quartus\bin64的目录下。
2.然后运行破解器，点“应用”直接进行破解，生成的License保存在E:\soft\quartus13.0\quartus\bin64的目录下。
3.接着，打开软件，找到软件的NIC的ID，复制其中的一个ID。
4.然后，找到第2步保存的License，使用记事本打开，将其中的XXXXXXXXXXXX全部替换成第3步的ID，保存即可。
再次打开软件，点“T ools”，找到“License setup”，会弹出一个对话框。
如图1.1所示。
选择好License file的路径，然后会出现使用的年限，如图1.2所示，即说明破解成功。
file:///C:\Users\luqili\AppData\Local\Temp\msohtmlclip1\01 \clip_image002.jpg图1.1 License setup对话框file:///C:\Users\luqili\AppData\Local\Temp\msohtmlclip1\01 \clip_image001.jpg图1.2 破解成功示意图二、Modelsim SE安装与破解（1）安装Modelsim SE安装的过程按照它的提示进行，我的安装路径为E:\soft\modelsim10.4an，安装路径不可出现汉字。
Quartus安装及破解过程先从明德扬科教的网盘下载下载软件，我们使用的版本是9..2。
/Q7cq9eiC78Rge，，，，，，密码：8cebquartusII 软件安装步骤1：双击安装文件，出现弹窗，这里可以自定义解压包的位置，我们默认即可，点击install执行步骤2：install解压完成之后，开始出现安装界面，点击next步骤3：此处点击接受条款，点击next步骤4：此处填写姓名和公司名，默认即可，点击next步骤5：此处选择安装目录地址，由于quartusII软件较大，选择较大的磁盘地址，我们这里默认，点击next步骤6：以后几步全部默认即可，直到出现进度条，开始安装步骤7：安装完成之后会提示是否创建快捷键，我们点击是步骤8：quartus II talkback弹窗上，点击取消步骤9：单击完成finishquartusII 软件破解步骤1：我们打开刚安装好的quartus软件，会提示软件没有破解，我们点击取消步骤2：打开破解必读文档，按照文档里面的步骤进行破解步骤3：打开命令行，输入ipconfig/all,找到本地连接地址记录下来，注意笔记本要选择本地连接，不能选择无线网卡的地址步骤4：我们将破解器文件夹中的license.DAT文件找到，以记事本打开，将里面的hostid 改成步骤3记录的本地连接地址，一共有两个地方，然后另存到 c:/altrera/91sp2文件夹下，文件名默认即可。
步骤5：我们再次确认下c:/altrera/91sp2这个文件夹有没有license.DAT修改后的文件，查看下里面的网卡地址是否和我们的计算机本地连接地址一致。
步骤6：打开未破解的quartus软件，选择菜单栏的tool———>License setup步骤7：在出现的license setup弹窗上，取消勾选Use LM_LICENSE_FILE variable步骤8：点击上面的浏览按键，来选择之前创建的license.DAT文件，之前创建的license.DAT目录地址是c:/altrera/91sp2,选好之后，点击打开，打开之后，下面会出现版本以及到期日期等，点击ok，关掉quartus。

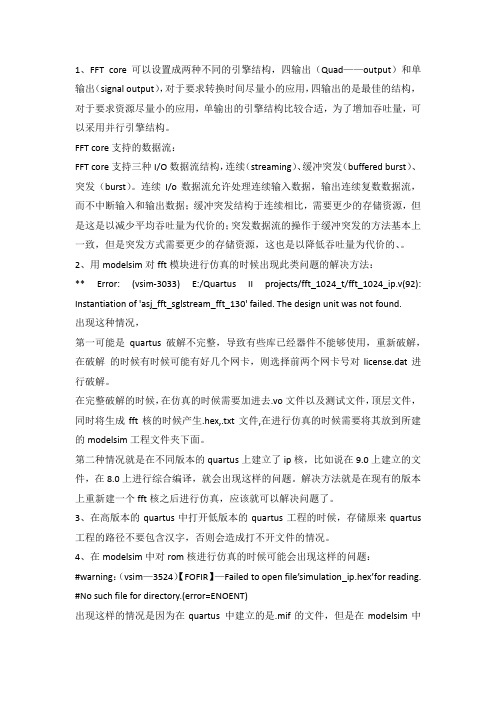

1、FFT core可以设置成两种不同的引擎结构，四输出（Quad——output）和单输出（signal output），对于要求转换时间尽量小的应用，四输出的是最佳的结构，对于要求资源尽量小的应用，单输出的引擎结构比较合适，为了增加吞吐量，可以采用并行引擎结构。
FFT core支持的数据流：FFT core支持三种I/O数据流结构，连续（streaming）、缓冲突发（buffered burst）、突发（burst）。
连续I/o数据流允许处理连续输入数据，输出连续复数数据流，而不中断输入和输出数据；缓冲突发结构于连续相比，需要更少的存储资源，但是这是以减少平均吞吐量为代价的；突发数据流的操作于缓冲突发的方法基本上一致，但是突发方式需要更少的存储资源，这也是以降低吞吐量为代价的、。
2、用modelsim对fft模块进行仿真的时候出现此类问题的解决方法：** Error: (vsim-3033) E:/Quartus II projects/fft_1024_t/fft_1024_ip.v(92): Instantiation of 'asj_fft_sglstream_fft_130' failed. The design unit was not found.出现这种情况，第一可能是quartus破解不完整，导致有些库已经器件不能够使用，重新破解，在破解的时候有时候可能有好几个网卡，则选择前两个网卡号对license.dat进行破解。
在完整破解的时候，在仿真的时候需要加进去.vo文件以及测试文件，顶层文件，同时将生成fft核的时候产生.hex,.txt文件,在进行仿真的时候需要将其放到所建的modelsim工程文件夹下面。
第二种情况就是在不同版本的quartus上建立了ip核，比如说在9.0上建立的文件，在8.0上进行综合编译，就会出现这样的问题。
解决方法就是在现有的版本上重新建一个fft核之后进行仿真，应该就可以解决问题了。
1、FFT core可以设置成两种不同的引擎结构，四输出（Quad——output）和单输出（signal output），对于要求转换时间尽量小的应用，四输出的是最佳的结构，对于要求资源尽量小的应用，单输出的引擎结构比较合适，为了增加吞吐量，可以采用并行引擎结构。
FFT core支持的数据流：FFT core支持三种I/O数据流结构，连续（streaming）、缓冲突发（buffered burst）、突发（burst）。
连续I/o数据流允许处理连续输入数据，输出连续复数数据流，而不中断输入和输出数据；缓冲突发结构于连续相比，需要更少的存储资源，但是这是以减少平均吞吐量为代价的；突发数据流的操作于缓冲突发的方法基本上一致，但是突发方式需要更少的存储资源，这也是以降低吞吐量为代价的、。
2、用modelsim对fft模块进行仿真的时候出现此类问题的解决方法：** Error: (vsim-3033) E:/Quartus II projects/fft_1024_t/fft_1024_ip.v(92): Instantiation of 'asj_fft_sglstream_fft_130' failed. The design unit was not found.出现这种情况，第一可能是quartus破解不完整，导致有些库已经器件不能够使用，重新破解，在破解的时候有时候可能有好几个网卡，则选择前两个网卡号对license.dat进行破解。
在完整破解的时候，在仿真的时候需要加进去.vo文件以及测试文件，顶层文件，同时将生成fft核的时候产生.hex,.txt文件,在进行仿真的时候需要将其放到所建的modelsim工程文件夹下面。
第二种情况就是在不同版本的quartus上建立了ip核，比如说在9.0上建立的文件，在8.0上进行综合编译，就会出现这样的问题。
解决方法就是在现有的版本上重新建一个fft核之后进行仿真，应该就可以解决问题了。
QuartusII和Modelsim的联合仿真（详细）这篇⽂章不需要在modelsim中建库、映射、建⼯程等⼀些繁琐的步骤，直接使⽤modelsim中的默认work库。
使⽤quartus+modelsim联合仿真。
⾸先推荐⼀篇⽂章⾸先，根据上⼀篇⽂章，建⽴⼀个testbench模板；第⼀次⽤modelsim+quartus的时候需要在quartus中设置modelsim的路径，quartus->tools->general->EDA tool options ，在右边选择modelsim的安装路径，如下图：然后在Quartus->setting->simulation中设置仿真⼯具（选择modelsim），输出netlist语⾔（选择 VHDL or Verilog）,然后在下⾯添加testbench;如下图：到edit test settings这个步骤的时候需要说明⼀下，其中test bench name可以⾃⼰定，下⾯两个的内容根据test bench⽂件中的内容⽽定。
⽐如说我⽤verilog写的test bench如下：那么我下⾯两个的名字就为分别为 Counter_tb和counter 如下图：如果是⽤VHDL写的test bench，如下图那么我们下⾯两个的内容就是ADC_vhd_tst和i1,如同下图这样设置了之后，就可以从quartus中直接进⾏RTL仿真和门极（时序）仿真了，（上图打勾就代表使⽤时序仿真）；具体为什么要这么设置请看如果不这么设置的话，可以进⾏RTL仿真，但是不能进⾏门级（时序）仿真，门级（时序）仿真的时候会报 Failed to find INSTANCE 错误。
做到上⼀部可以编写程序，然后编译，接着运⾏RTL simulation，这个时候modelsim会⾃⼰启动，然后⾃⼰编译，接着在work library中会有两个单元，其中⼀个是testbench⽣成的，我们仿真的话是⽤这个。
DMM :QUARTUS II 与MODELSIM联合仿真设置方法1.在QUARTUS II里新建工程和verilog 源文件，确保verilog文件添加到该工程，且工程名、文件名和文件内的模块名称最好一致；2.编译源文件，确保无错误；3.在QUARTUS II中的TOOL—>options里选中EDA tool options 右边的选项；4.在QUARTUS II的Assignments->Setting，出现的对话框选中EDA tool setting ->simulation,在右边的tool name 选择modelsim(verilog);5.新建.vwf仿真文件，添加端口节点到该文件，并保存（添加节点前应先分配好引脚，再编译，否则无法加入节点）；6.选中.vwf文件，导出为.v文件；7.打开modelsim软件，新建工程，添加先前自己编写的.v文件和导出的.v文件到该工程（如果是调用文件中的模块（即层次设计），则应将测试文件，测试中被调用的模块文件和刚导出的.vt文件全部调入），编译这些文件，通过后，在下一选项卡的work里选中某个文件（如果包含有测试文件，则应选中测试文件），右键选simulation,在右边框里出现的信号中选中需要观察的信号，右键add to wave-》select signels（可按住ctrl按键进行多选）;8.在modelsim 主框架里设置仿真的时间，点击开始仿真按钮。
注意：verilog文件模块应该有输出或输入端口，否则QUARTUS II编译不能通过；实验发现，如果verilog文件里只有输出，没有输入端口，择从vwf文件导出为.v文件在modelsim里编译通不过；//****************************************************************************注意：1.在用quartus ii编写程序时，比如测试模块名为test_and;被调用的模块名为and；则如果将两个模块文件都添加到了当前工程里，就不用再在test_and.v文件里用`include “./and”去包含该and.v文件，否则编译时会出现重复包含文件的错误。
