挡墙沉降观测方案

沉降观测方案一、工程概况1.1 工程名称：XX项目沉降观测方案1.2 工程地点：XX项目现场1.3 工程简介：XX项目沉降观测方案是为了监测建筑物或结构在施工过程中的沉降情况，确保其稳定性。

工程主要包括沉降观测方案的编制、执行、数据处理等。

二、沉降观测方案目标2.1 总体目标：确保建筑物或结构的稳定性，预防沉降事故的发生。

2.2 具体目标：（1）准确监测建筑物或结构的沉降情况；（2）及时发现异常沉降，采取措施进行处理；（3）沉降观测数据满足设计和规范要求；（4）施工过程中的安全、环保、文明施工等达到相关规定；（5）按时完成沉降观测工作，满足后续施工进度需求。

三、沉降观测方案原则3.1 科学性：根据工程特点和现场条件，选择合适的观测方法和技术。

3.2 准确性：确保沉降观测数据的真实、准确、可靠。

3.3 规范性：沉降观测工作应遵循相关规范和标准。

3.4 可行性：沉降观测方案应具备可操作性，易于现场执行。

四、沉降观测方案内容4.1 沉降观测准备工作：包括观测人员的培训、观测设备的检查和校准等。

4.2 沉降观测方法：根据工程特点，选择合适的观测方法，如水准测量、电子测量等。

4.3 沉降观测步骤：明确沉降观测的具体步骤，包括观测点布置、观测数据采集、数据处理等。

4.4 沉降观测成果的应用：将观测成果应用于施工，确保建筑物或结构的稳定性。

五、沉降观测方案实施与调整5.1 施工前，应根据实际情况制定详细的沉降观测方案，并经相关部门审批。

5.2 施工过程中，应严格按照沉降观测方案进行，确保施工质量。

5.3 施工过程中，如遇到特殊情况，应立即停止施工，重新制定沉降观测方案。

六、沉降观测方案总结6.1 工程结束后，对沉降观测方案的执行情况进行评估，总结成功经验和不足之处。

6.2 撰写沉降观测方案总结报告，为今后类似工程提供借鉴和改进方向。

本沉降观测方案旨在确保建筑物或结构的稳定性，预防沉降事故的发生。

在实际运行过程中，应根据实际情况及时调整和优化沉降观测方案，以实现设计目标。

挡墙沉降观测方案摘要：挡墙沉降是指挡土结构的土层在使用过程中由于外部力的作用、土层的沉积和变形等原因而引起的沉降现象。

为了及时了解挡墙的变形情况，避免可能的安全隐患，必须进行挡墙的沉降观测。

本方案将详细介绍挡墙沉降观测的具体步骤、观测仪器的选择、数据处理方法以及观测结果的分析等内容，以期为工程实践提供参考。

1.引言挡墙是土石挡土结构的一种，用于控制土质边坡的稳定，防止土体被流水冲刷或滑动。

由于挡墙会承受较大的荷载，其在使用过程中会发生一定的沉降。

因此，沉降观测是挡墙安全使用的必要手段之一2.观测步骤2.1前期准备在进行挡墙沉降观测之前，需要进行一些前期准备工作。

首先，确定沉降监测的位置和监测点的数量。

通常，挡墙的沉降观测点应位于挡墙表面，每隔一定的距离布设一个监测点。

其次，选择合适的沉降仪器和建立观测基准，以确保观测结果的准确性和可比性。

2.2观测装置的选择2.3观测方法在进行挡墙沉降观测时，首先测量并记录挡墙各监测点的初始高程。

然后，在不同的时间段内，定期对监测点进行测量，并记录下相应的高程差。

观测的时间间隔可以根据具体情况进行调整，通常建议每3个月进行一次观测。

3.数据处理方法观测到的沉降数据需要经过一定的处理才能得到有用的结果。

首先，对观测数据进行筛查，排除掉可能的误差和异常值。

然后，计算出每个监测点的沉降量，可以采用简单的高程差计算公式，或使用专业的数据处理软件进行处理。

4.观测结果的分析通过对挡墙沉降观测数据的分析，可以了解挡墙的沉降趋势和变形特点。

如果发现其中一监测点的沉降量明显大于其他监测点，可能表示该点存在异常情况，需要进一步调查和修复。

此外，还可以根据观测结果评估挡墙的安全性，并提出相应的加固建议。

结论：挡墙沉降观测是保证挡墙安全使用的重要手段之一、本方案提供了具体的观测步骤、观测装置的选择、数据处理方法以及观测结果的分析等内容，为工程实践提供了参考。

在实际应用中，需要根据具体情况进行调整和完善，确保观测结果的准确性和可靠性。

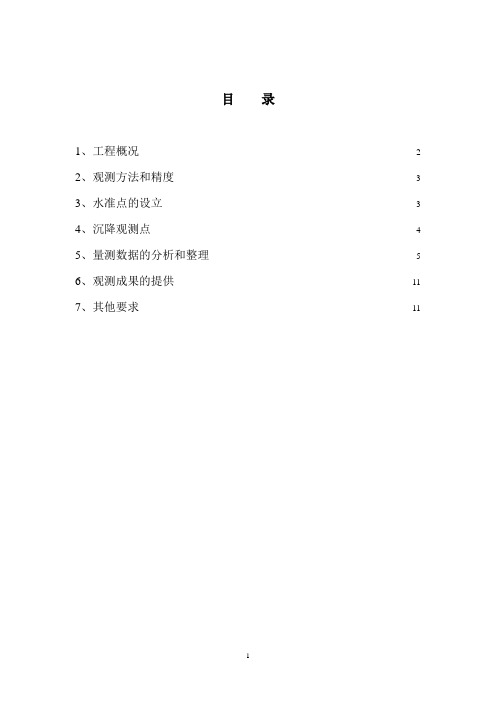

目录1、工程概况-------------------------------------------------------------------------------------------------- 22、观测方法和精度 ------------------------------------------------------------------------------------- 33、水准点的设立 ----------------------------------------------------------------------------------------- 34、沉降观测点---------------------------------------------------------------------------------------------- 45、量测数据的分析和整理 ----------------------------------------------------------------------- 56、观测成果的提供 ------------------------------------------------------------------------------------ 117、其他要求------------------------------------------------------------------------------------------------- 11远洋挡土墙沉降观测方案1、工程概况工程名称：远洋·原香项目环境边坡治理工程工程地点：重庆市巴南区大山村轻轨站旁边建设单位：重庆远腾房地产开发有限公司监理单位：重庆康盛建设监理咨询有限公司施工单位：重庆巴洲建设（集团）有限公司远洋项目部该工程于2014年12月开工，根据所在区域不同分为四标段和五标段两部分。

1、仪器：水准尺应使用受环境及温差变化影响小的高精度铝合金水准尺。

在不具备铝合金水准尺的情况下，使用一般塔尺时应尽量使用第一段标尺。

水准仪的精度不低于DS3级别。

2、观测时间：相邻的两次时间间隔称为一个观测周期，都必须按施测方案中规定的观测周期准时进行。

3、观测点的设置：沉降观测点要埋设在最能反映建（构）物沉降特征且便于观测的位置。

相邻点之间间距以15－30m为宜，均匀地分布在建筑物的周围（埋设的沉降观测点要符合各施工阶段的观测要求，特别要考虑到装修装饰阶段因墙或柱饰面施工而破坏或掩盖住观测点）。

4、沉降观测的五定：所谓“五定”，即通常所说的沉降观测依据的基准点、工作基点和被观测物上的沉降观测点，点位要稳定。

所用仪器、设备要稳定。

观测人员要稳定。

观测时的环境条件基本上要一致。

观测路线、镜位、程序和方法要固定。

5、在观测过程中，做到步步有校核。

①前后视距≤30m，前后视距差≤1.0m。

②沉降观测点相对于后视点的高差容差应≤1.0mm。

6、建立固定的观测路线：在控制点与沉降观测点之间建立固定的观测路线，并在架设仪器站点与转点处做好标记桩，保证各次观测均沿统一路线。

7、埋入墙体的观测点，材料应采用直径不小于12毫米的元钢，一般埋人深度不小于12厘米，钢筋外端要有90°弯钩弯上，并稍离墙体，以便于置尺测量。

8、框架结构的建筑物每二层观测一次，竣工后再观测一次。

9、水准点是对各观测点沉降的基准点，一定要选定相对固定的稳定的其他建筑物等适当部位，一般不少于2个。

10、每次观察均需采用环形闭合方法，当场进行检查。

同一观测点的两次观测之差不得大于1毫米。

11、完成沉降观测工作，要先绘制好沉降观测示意图并对每次沉降观测认真做好记录。

（1）沉降观测示意图应画出建筑物的底层平面示意图，注明观测点的位置和编号，注明水准基点的位置、编号和标高及水准点与建筑物的距离。

并在图上注明观测点所用材料、埋入墙体深度、离开墙体的距离。

建筑物沉降观测方案1沉降观测点的布置准备工作：本工程使用精密水准议DZS3-1及配套的水准尺做为沉降观测仪器。

2水准点的设置：沉降观测依据稳定良好的水准点进行，现场水准点不考虑永久使用，对建筑物进行沉降观测时以不转点为宜，为相互检查校对，每栋楼根据现场设置的3个专用水准点进行校核。

3结构的沉降及位移变形观测在结构施工过程中，须经常对结构进行观测，以检查结构变形。

如发现超过允许值的沉降变形，应及时采取措施予以调整。

3.1沉降观测的次数○1基础施工完进行首次观测，结构施工期间每增加一层观测一次,在施工期间如中途停工时间较长,应在停工时或复工前进行沉降观测。

同时根据施工的进度情况，较大荷重增加前后，均应进行观测。

○2当结构发生大量沉降,不均匀沉降或出现严重裂缝时,应立即向工程技术负责人汇报,并应立即进行观测或一次连续值班观测。

在某一段时间内，若沉降量较大，应对观测次数进行加密。

○3沉降观测终止时间要以沉降观测量大小及沉降速度来确定并以月沉降量不超过2毫米时，可以认为沉降基本稳定。

3.2工作要求：为保证观测成果的正确性，如实反映出建筑物观测情况，确保工程施工、使用安全应做到四固定：○1固定人员观测和整理成果。

○2固定使用的水准仪及水准尺。

○3使用固定的水准点。

○4按规定的日期、方法及路线进行观测，观测路线固定，外界条件固定。

4观测点的布置4.1观测点本身应牢固稳定，确保点位安全，能长期保存。

4.2观测点的上部必须为突出的半球形状或有明显的突出之处，与结构外皮保持一定的距离（约30mm）。

4.3要保证在点上能垂直置尺和良好的通视条件。

5观测与成果整理沉降观测资料要及时整理，妥善保存，在观测点布置完毕之后，即进行沉降观测以首次观测成果做为初值，每次观测后的成果均与首次成果比较，计算沉降量，每次观测结束后，要检查记录计算是否正确。

然后将观测高程列入沉降观测的成果表中。

小区挡土墙监测方案一、背景介绍二、监测目标1.及时了解挡土墙的变形情况，包括裂缝、滑坡等问题。

2.监测挡土墙的稳定性和安全性，防止发生严重事故。

3.对挡土墙的变形进行记录和分析，制定相应的维护和修复措施。

三、监测内容和方法1.挡土墙的表面观察定期对挡土墙的外表进行观察，检查是否有明显的裂缝、移位等问题。

可使用肉眼观察和照片摄影记录，比对记录和前期状况，判断挡土墙是否存在异常情况。

2.挡土墙的变形监测利用变形监测设备来测量挡土墙的变形情况，包括传感器、位移计等。

这些设备可以实时监测挡土墙的位移、倾斜和应力等参数，以便进行及时的分析和判断。

3.地下水位监测地下水位是造成挡土墙滑坡的重要因素之一、通过监测地下水位的变化，可以判断挡土墙的稳定性。

可使用水位传感器等设备对地下水位进行监测。

4.内部结构监测挡土墙的内部结构对其稳定性和安全性至关重要。

通过运用声波检测、探测等技术手段，对挡土墙内部结构进行监测和检测，发现可能存在的问题。

四、监测频率1.表面观察：每月进行一次表面观察，对挡土墙的外表进行检查，并进行拍照记录。

2.变形监测：实时监测，确保对挡土墙的变形情况实时了解。

3.地下水位监测：每季度进行一次地下水位的监测。

4.内部结构监测：每年进行一次内部结构的监测。

五、监测结果的处理与应对1.对于表面观察：如果发现有明显的裂缝、滑坡等问题，应立即通知管理部门，并进行相应的处理与修复。

2.对于变形监测：当监测数据显示挡土墙的变形超过预设的安全值时，应立即采取措施进行修复。

3.对于地下水位监测：如果地下水位较高，已接近挡土墙的底部，应采取措施排水以减少对挡土墙的压力。

4.对于内部结构监测：如果监测结果发现内部结构存在疏松、塌陷等问题，应采取相应的处理措施。

比如：加固、填充等。

六、沟通与反馈机制1.对于监测结果，管理部门应及时向业主公布，并提供相关解决方案和处理意见。

2.居民也应积极与管理部门沟通，及时反映挡土墙的问题，以便及时采取相应措施。

沉降观测实施方案一、引言。

沉降观测是指对建筑物、桥梁、道路等工程结构在使用过程中由于地基沉降而引起的变形进行监测和记录的工作。

沉降观测的实施对于工程结构的安全性和稳定性具有重要意义。

本文将就沉降观测的实施方案进行详细介绍，以期为相关工程提供有效的监测和保护措施。

二、实施方案。

1. 观测点的确定。

在进行沉降观测前，首先需要确定观测点的位置。

观测点的选择应覆盖到工程结构的主要承载部位，如建筑物的角部、墙体的中心等。

同时，还应考虑到地基类型、地下水位、地质构造等因素，确保观测点的合理性和全面性。

2. 观测设备的选择。

沉降观测通常采用测斜仪、水准仪、全站仪等设备进行。

在选择观测设备时，需要根据工程结构的特点和观测要求进行合理搭配。

同时，还应考虑设备的精度、稳定性和适用性，确保观测数据的准确性和可靠性。

3. 观测频率的确定。

观测频率是指在一定时间内进行沉降观测的次数。

观测频率的确定应根据工程结构的重要性、地基条件、使用情况等因素进行综合考虑。

一般来说，对于重要工程结构，观测频率应该较高，以及时监测到沉降变化的情况。

4. 观测数据的处理。

在进行沉降观测后，需要对观测数据进行及时、准确的处理和分析。

首先要对观测数据进行质量检查，排除异常值和误差数据。

然后，通过数学模型和统计方法对观测数据进行分析，得出沉降变化的趋势和规律，为工程结构的安全评估提供依据。

5. 观测报告的编制。

最后，根据观测数据的处理结果，需要编制观测报告。

观测报告应包括观测点的位置、观测设备的选择、观测频率、观测数据的处理结果等内容。

同时，还应对观测数据进行合理解释和分析，提出相应的建议和措施，为工程结构的维护和保护提供参考。

三、总结。

沉降观测是工程监测的重要内容之一，对于工程结构的安全性和稳定性具有重要意义。

通过合理的观测方案和严格的观测实施，可以及时监测到沉降变化的情况，为工程结构的安全评估和维护提供有效的依据。

因此，各相关单位应高度重视沉降观测工作，确保观测数据的准确性和可靠性，为工程结构的安全运行和使用提供保障。

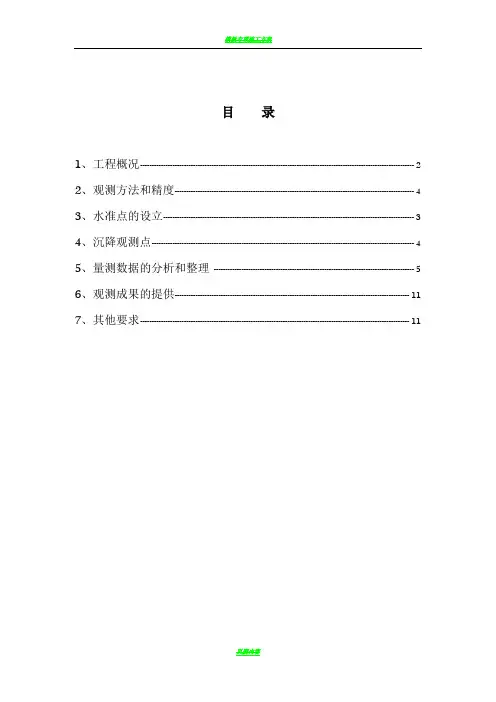

目录1、工程概况----------------------------------------------------------------------------------------------------------------------- 22、观测方法和精度-------------------------------------------------------------------------------------------------------- 43、水准点的设立------------------------------------------------------------------------------------------------------------- 34、沉降观测点------------------------------------------------------------------------------------------------------------------ 45、量测数据的分析和整理--------------------------------------------------------------------------------------- 56、观测成果的提供------------------------------------------------------------------------------------------------------ 117、其他要求--------------------------------------------------------------------------------------------------------------------- 11远洋挡土墙沉降观测方案1、工程概况工程名称：远洋·原香项目环境边坡治理工程工程地点：重庆市巴南区大山村轻轨站旁边建设单位：重庆远腾房地产开发有限公司监理单位：重庆康盛建设监理咨询有限公司施工单位：重庆巴洲建设（集团）有限公司远洋项目部该工程于2014年12月开工，根据所在区域不同分为四标段和五标段两部分。

六石路K2+720-K2+760右侧挡土墙沉降观测方案一、情况介绍：北京六石路（六度-石板台）位于房山区境内，起点位于房山区十渡镇六度村，经五合村、头道沟村、栗元厂村、王老铺村、王二岭村，终点止于108国道霞云岭乡石板台村，公路全长29.559公里，道路等级为山区重丘区三级公路。

沉降观测段位于六石路K2+720-K2+760段右侧挡土墙，墙高17 米。

属五合村范围内，挡墙周边危险区域内公路局及十渡镇政府已明令禁止搭建房屋，但村民不听劝阻仍在危险区内建房。

二、施测的目的、任务及观测点的布置建筑物变形观测是使用导线网和水准测量的方法，周期性地观测建筑物上的沉降观测点和水准基点之间的高差变化值。

工程建筑物从施工开始到竣工，以及建成营运后很长一段时间沉降变形是不可避免的,如果变形在一定限度之内属于正常现象,但一旦超过某一限度就会危及建筑物的安全,因此必须对建筑物安全进行安全检测,以便及时掌握变形情况,发现问题采取措施,保证建筑物及周边居民的安全. 沉降观测依据以下原则布设:依据现场情况沿挡土墙顶面设置观测点9个. 挡土墙裂缝处自然地面上3米处设观测点.具体位置见沉降观测平面布置图(附图)三、沉降观测执行规范1．《工程测量规范》GB 50026 – 20072．《建筑物变形测量规程》JGJ/T8 – 97四、测量的内容、方法和精度要求1．导线网点、水准基点和工作基点的布设测定基准点是沉降观测的基本控制，拟在场地外牢固山体适当位置设置导线网点和水准基点，并准确测定其坐标和高程。

采用拓普康GPT-3000N全站仪用导线测量法，索佳C32II水准仪，用普通水准测量的方法进行。

选择适当位置布置工作点，因观测线路较短（不足70米），使用两个基准点（其中一个水准基准点）完全能够满足对工作基点的观测，因此不设闭合线路，由于墙体高大墙顶和墙底部沉降变形不一致，在墙下部距地面1-1.5米高度裂缝处及两侧设沉降观测点三处，沿裂缝舍三处裂缝宽度变形观测点。

挡墙沉降观测方案目录1、工程概况 ------------------------------------------------------------------------- 32、观测方法和精度 --------------------------------------------------------------- 43、水准点的设立------------------------------------------------------------------- 34、沉降观测点 ---------------------------------------------------------------------- 45、量测数据的分析和整理 ----------------------------------------------------- 56、观测成果的提供 ------------------------------------------------------------- 117、其它要求 ----------------------------------------------------------------------- 11远洋挡土墙沉降观测方案1、工程概况工程名称：远洋·原香项目环境边坡治理工程工程地点：重庆市巴南区大山村轻轨站旁边建设单位：重庆远腾房地产开发有限公司监理单位：重庆康盛建设监理咨询有限公司施工单位：重庆巴洲建设（集团）有限公司远洋项目部该工程于12月开工，根据所在区域不同分为四标段和五标段两部分。

场地内部已建有条石重力式挡墙,该部分挡土墙需要加固处理。

6月我单位中标为四标段，第四标段已建有T17-T18-T19-T20段、T1-T2段、T3-T4段、T5-T10段、T11-T12段、D19-D21段、D22-D24段重力式挡墙及新建的毛石混凝土挡墙，排洪沟，小区道路等。

目录1、工程概况 ------------------------------------------------------------------------------------------------ 22、观测方法和精度 -------------------------------------------------------------------------------------------- 33、水准点的设立 ----------------------------------------------------------------------------------------------- 34、沉降观测点 -------------------------------------------------------------------------------------------------- 4 7、其他要求---------------------------------------------------------------------------------------------------- 10远洋挡土墙沉降观测方案1、工程概况工程名称：远洋·原香项目环境边坡治理工程工程地点：重庆市巴南区大山村轻轨站旁边建设单位：重庆远腾房地产开发有限公司监理单位：重庆康盛建设监理咨询有限公司施工单位：重庆巴洲建设（集团）有限公司远洋项目部该工程于2014年12月开工，根据所在区域不同分为四标段和五标段两部分。

场地内部已建有条石重力式挡墙,该部分挡土墙需要加固处理。

2016年6月我单位中标为四标段，第四标段已建有T17-T18-T19-T20段、T1-T2段、T3-T4段、T5-T10段、T11-T12段、D19-D21段、D22-D24段重力式挡墙及新建的毛石混凝土挡墙，排洪沟，小区道路等。

沉降观测专项施工方案
一、工程背景
城市建设与发展中，土地利用日益增多，工程建设项目的密集开展导致地基沉
降问题日益凸显。

为保障工程质量及周边环境安全，沉降观测成为必不可少的环节。

二、施工目的
本专项施工方案旨在对工程施工区域内的地表沉降情况进行监测与评估，及时
掌握地表变形情况，为工程安全施工提供数据支撑。

三、施工方案
1. 测点布设
根据工程实际情况和地质特征，合理布设观测测点，保证测点分布均匀、覆盖
面广。

2. 仪器选择
选用精度高、稳定性好的沉降仪器，保证观测数据的准确性和可靠性。

3. 观测频次
制定合理的观测频次，一般选择每天定时观测一次，突发情况下可随时增加观
测频次。

4. 数据处理
观测数据需及时上传至数据中心进行处理分析，定期制作观测报告，做好数据
备份与归档工作。

四、施工流程
1.勘察测量
2.测点布设
3.仪器调试
4.数据采集
5.数据传输与处理
五、质量控制
1.严格遵守观测操作规程
2.定期对仪器进行校准和检定
3.观测数据交叉验证
六、安全措施
1.观测人员需经过专业培训
2.观测场地需设置警示标志
3.遇到雷雨等恶劣气象情况需及时撤离
七、验收标准
1.观测数据准确，符合规定精度要求
2.观测报告清晰明了，数据可靠
3.施工过程中无影响观测的意外事件发生
结语
沉降观测是保障工程安全的重要手段，合理的施工方案和严格的质量控制能够有效地提高观测数据的准确性和可信度，为工程的顺利施工提供重要保障。

目录1、工程概况-------------------------------------------------------------------------------------------------- 22、观测方法和精度------------------------------------------------------------------------------------- 33、水准点的设立----------------------------------------------------------------------------------------- 34、沉降观测点---------------------------------------------------------------------------------------------- 45、量测数据的分析和整理----------------------------------------------------------------------- 56、观测成果的提供------------------------------------------------------------------------------------117、其他要求-------------------------------------------------------------------------------------------------11远洋挡土墙沉降观测方案1、工程概况工程名称：远洋·原香项目环境边坡治理工程工程地点：重庆市巴南区大山村轻轨站旁边建设单位：重庆远腾房地产开发有限公司监理单位：重庆康盛建设监理咨询有限公司施工单位：重庆巴洲建设（集团）有限公司远洋项目部该工程于2014 年12 月开工，根据所在区域不同分为四标段和五标段两部分。
