第1课时磁场通电导线在磁场中受到的力

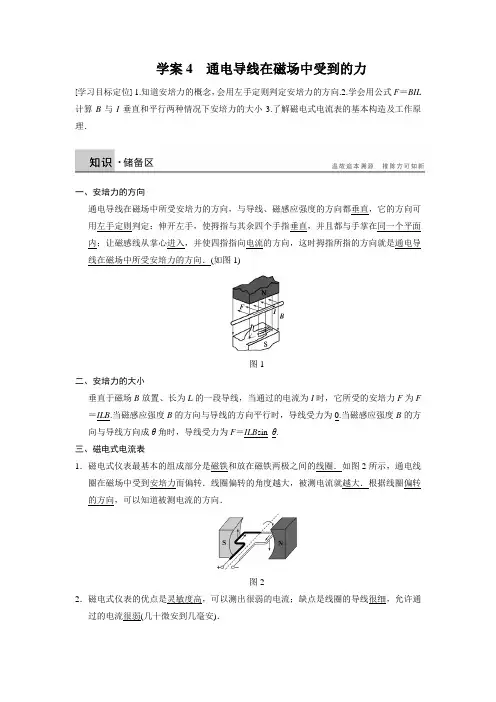

学案4通电导线在磁场中受到的力[学习目标定位] 1.知道安培力的概念，会用左手定则判定安培力的方向.2.学会用公式F＝BIL 计算B与I垂直和平行两种情况下安培力的大小3.了解磁电式电流表的基本构造及工作原理．一、安培力的方向通电导线在磁场中所受安培力的方向，与导线、磁感应强度的方向都垂直，它的方向可用左手定则判定：伸开左手，使拇指与其余四个手指垂直，并且都与手掌在同一个平面内；让磁感线从掌心进入，并使四指指向电流的方向，这时拇指所指的方向就是通电导线在磁场中所受安培力的方向．(如图1)图1二、安培力的大小垂直于磁场B放置、长为L的一段导线，当通过的电流为I时，它所受的安培力F为F ＝ILB.当磁感应强度B的方向与导线的方向平行时，导线受力为0.当磁感应强度B的方向与导线方向成θ角时，导线受力为F＝ILB sin_θ.三、磁电式电流表1．磁电式仪表最基本的组成部分是磁铁和放在磁铁两极之间的线圈．如图2所示，通电线圈在磁场中受到安培力而偏转．线圈偏转的角度越大，被测电流就越大．根据线圈偏转的方向，可以知道被测电流的方向．图22．磁电式仪表的优点是灵敏度高，可以测出很弱的电流；缺点是线圈的导线很细，允许通过的电流很弱(几十微安到几毫安)．一、安培力的方向[问题设计]按照如图3所示进行实验．图3(1)上下交换磁极的位置以改变磁场方向，导线受力的方向是否改变？(2)改变导线中电流的方向，导线受力的方向是否改变？仔细分析实验结果，说明安培力的方向与磁场方向、电流方向有怎样的关系？[要点提炼]1．安培力方向、磁场方向、电流方向三者之间满足左手定则．(1)F⊥B，F⊥I，即F垂直于B、I决定的平面．(2)磁场方向和电流方向不一定垂直．用左手定则判断安培力方向时，磁感线只要从掌心进入即可，不一定垂直穿过掌心．2．判断电流磁场方向用安培定则(右手螺旋定则)，确定通电导体在磁场中的受力方向用左手定则．3．推论：平行通电导线之间，同向电流相互吸引，反向电流相互排斥．二、安培力的大小[问题设计]1．在定义磁感应强度时，让一小段通电导线放入磁场，可得F＝ILB，此公式的适用条件是什么？2．当导线平行于磁场方向放置时，导线受力为多少？[要点提炼]1．安培力大小的计算公式F＝ILB sin_θ，θ为磁感应强度方向与导线方向的夹角．(1)当θ＝90°，即B与I垂直时，F＝ILB；(2)当θ＝0°即B与I平行时，F＝0.2．当导线与磁场垂直时，弯曲导线的有效长度L，等于连接两端点直线的长度(如图4所示)；相应的电流沿L由始端流向末端．图4[延伸思考] 如图5所示，导线与磁场方向的夹角为θ时，如何计算导线受力的大小？图5三、磁电式电流表[问题设计]1．磁电式电流表的基本组成部分是什么？磁电式电流表的原理是什么？2．指针偏转的角度与通入的电流大小有怎样的关系？3．能否利用磁电式电流表确定电流方向？一、对安培力方向的判定例1画出图6中通电导体棒ab所受的安培力的方向(图中箭头方向为磁感线的方向)．图6规律总结 1.判断安培力的方向，要先明确磁场的方向和电流的方向，用左手定则判断，不要“习惯性”地用错右手．实际上左手定则揭示了磁感应强度、电流、安培力这三个物理量方向之间的关系，知道其中任意两个方向，可以由安培定则判断第三个方向．2．分析安培力方向时，左手定则和安培定则往往同时使用，要特别注意它们的不同：安培定则用来判断电流的磁场方向，用右手；左手定则用来判断电流的受力方向，用左手．二、对安培力大小的计算例2长度为L、通有电流为I的直导线放入一匀强磁场中，电流方向与磁场方向如图所示，已知磁感应强度为B，对于下列各图中，导线所受安培力的大小计算正确的是()A．F＝BIL cos θB．F＝BIL cos θC．F＝BIL sin θD．F＝BIL sin θ规律总结 1.当磁场方向与电流方向垂直时安培力F＝ILB，如果磁场方向和电流方向不垂直，公式应变为F＝ILB⊥，B⊥是B在垂直于电流方向的分量．2．如果通电导线是弯曲的，则要用其等效长度代入公式计算．3．如果是非匀强磁场，原则上把通电导线分为很短的电流元，对电流元用安培力公式，然后求矢量和．例3如图7所示，长为2l的直导线折成边长相等、夹角为60°的V形，并置于与其所在平面相垂直的匀强磁场中，磁感应强度为B.当在该导线中通以电流强度为I的电流时，该V形通电导线受到的安培力大小为()图7A．0 B．0.5BIlC．BIl D．2BIl三、通电导体的综合受力分析问题例4如图8所示，光滑导轨与水平面成α角，导轨宽为L.有大小为B的匀强磁场，方向垂直导轨面，金属杆长为L，质量为m，水平放在导轨上．当回路中通过电流时，金属杆正好能静止．求：电流的大小为多大？磁感应强度的方向如何？图8方法点拨在实际分析中，安培力、电流方向以及磁场方向构成一个空间直角坐标系，在空间判断安培力的方向有很大的难度，所以在判断一些复杂的安培力方向时都会选择画侧视图的方法，这样使得难以理解的空间作图转化成易于理解的平面作图．1．(安培力的方向)把一小段通电直导线放入磁场中，导线受到安培力的作用，关于安培力的方向，下列说法中正确的是() A．安培力的方向一定跟磁感应强度的方向相同B．安培力的方向一定跟磁感应强度的方向垂直，但不一定跟电流方向垂直C．安培力的方向一定跟电流方向垂直，但不一定跟磁感应强度方向垂直D．安培力的方向既跟磁感应强度方向垂直，又跟电流方向垂直2．(安培力的方向判定)如图9所示，两条导线相互垂直，但相隔一段距离．其中AB固定，CD能自由活动，当直线电流按图示方向通入两条导线时，导线CD将(从纸外向纸里看)()图9A．顺时针方向转动同时靠近导线ABB．逆时针方向转动同时离开导线ABC．顺时针方向转动同时离开导线ABD．逆时针方向转动同时靠近导线AB3．(通电导体的综合受力分析问题)一根长L＝0.2 m的金属棒放在倾角θ＝37°的光滑斜面上，并通过I＝5 A的电流，方向如图11所示，整个装置放在磁感应强度B＝0.6 T竖直向上的匀强磁场中，金属棒恰能静止在斜面上，则该棒的重力为多少？(sin 37°＝0.6)图11题组一对安培力方向的判定1．关于通电导线所受安培力F的方向、磁感应强度B的方向和电流I的方向之间的关系，下列说法正确的是() A．F、B、I三者必须保持相互垂直B．F必须垂直B、I，但B、I可以不相互垂直C．B必须垂直F、I，但F、I可以不相互垂直D．I必须垂直F、B，但F、B可以不相互垂直2．如图1所示，固定不动的绝缘直导线mn和可以自由移动的矩形线框abcd位于同一平面内，mn与ad、bc边平行且离ad边较近．当导线mn中通以向上的电流，线框中通以顺时针方向的电流时，线框的运动情况是()图1A．向左运动B．向右运动C．以mn为轴转动D．静止不动3．如图3所示，有一通电直导线放在蹄形电磁铁的正上方，导线可以自由移动，当电磁铁线圈与直导线中通以图示的电流时，有关直导线运动情况的说法中正确的是(从上往下看) ()图3A．顺时针方向转动，同时下降B．顺时针方向转动，同时上升C．逆时针方向转动，同时下降D．逆时针方向转动，同时上升4．通有电流的导线L1、L2处在同一平面(纸面)内，L1是固定的，L2可绕垂直纸面的固定转轴O转动(O为L2的中心)，各自的电流方向如图4所示．下列哪种情况将会发生()图4A．因L2不受磁场力的作用，故L2不动B．因L2上、下两部分所受的磁场力平衡，故L2不动C．L2绕轴O按顺时针方向转动D．L2绕轴O按逆时针方向转动题组二对安培力公式F＝BIL sin θ的理解5．如图5所示，磁场方向竖直向下，通电直导线ab由水平位置1绕a点在竖直平面内转到位置2，通电导线所受安培力是()图5A．数值变大，方向不变B．数值变小，方向不变C．数值不变，方向改变D．数值、方向均改变6．如图6，一段导线abcd位于磁感应强度大小为B的匀强磁场中，且与磁场方向(垂直于纸面向里)垂直．线段ab、bc和cd的长度均为L，且∠abc＝∠bcd＝135°.流经导线的电流为I，方向如图中箭头所示．导线段abcd所受到的磁场的作用力的合力()图6A．方向沿纸面向上，大小为(2＋1)ILBB．方向沿纸面向上，大小为(2－1)ILBC．方向沿纸面向下，大小为(2＋1)ILBD．方向沿纸面向下，大小为(2－1)ILB7．如图7所示，倾斜导轨宽为L，与水平面成α角，处在方向竖直向上、磁感应强度为B 的匀强磁场中，金属杆ab水平放在导轨上．当回路电流强度为I时，金属杆ab所受安培力F ()图7A．方向垂直ab杆沿斜面向上B．方向垂直ab杆水平向右C．F＝BIL cos αD．F＝BIL sin α题组三通电导体受安培力作用的综合问题分析8．如图8所示，一根有质量的金属棒MN，两端用细软导线连接后悬于a、b两点，棒的中部处于方向垂直纸面向里的匀强磁场中，棒中通有电流，方向从M流向N，此时悬线上有拉力，为了使拉力等于零，可以()图8A．适当减小磁感应强度B．使磁场反向C．适当增大电流D．使电流反向9．如图9所示，一条形磁铁放在水平桌面上，在条形磁铁的左上方固定一根与磁铁垂直的长直导线，当导线中通以图示方向的电流时(磁铁始终未动) ()图9A．磁铁对桌面的压力减小，且受到向左的摩擦力作用B．磁铁对桌面的压力减小，且受到向右的摩擦力作用C．磁铁对桌面的压力增大，且受到向左的摩擦力作用D．磁铁对桌面的压力增大，且受到向右的摩擦力作用10．如图10所示，用两根轻细悬线将质量为m 、长为l 的金属棒ab 悬挂在c 、d 两处，置于匀强磁场内．当棒中通以从a 到b 的电流I 后，两悬线偏离竖直方向θ角而处于平衡状态．为了使棒平衡在该位置上，所需的磁场的最小磁感应强度的大小、方向为( )图10A.mgIl tan θ，竖直向上 B.mgIl tan θ，竖直向下 C.mgIl sin θ，平行悬线向下 D.mgIlsin θ，平行悬线向上 11．水平面上有电阻不计的U 形导轨NMPQ ，它们之间的宽度为L ，M 和P 之间接入电动势为E 的电源(不计内阻)．现垂直于导轨搁一根质量为m 、电阻为R 的金属棒ab ，并加一个范围较大的匀强磁场，磁感应强度大小为B ，方向与水平面夹角为θ且指向右上方，如图11所示，问：图11(1)当ab 棒静止时，受到的支持力和摩擦力各为多少？(2)若B 的大小和方向均能改变，则要使ab 棒所受支持力为零，B 的大小至少为多少？此时B 的方向如何？12．如图12所示，在与水平方向夹角为60°的光滑金属导轨间有一电源，在相距1 m 的平行导轨上放一质量为m＝0.3 kg的金属棒ab，通以从b→a、I＝3 A的电流，磁场方向竖直向上，这时金属棒恰好静止．求：图12(1)匀强磁场磁感应强度的大小；(2)ab棒对导轨的压力．(g＝10 m/s2)。

通电导线在磁场中受到的力知识点及经典习题通电导线在磁场中受到的力1.安培力（1）磁场对电流的作用力叫做安培力。

左手定则：伸开左手，使大拇指跟其余四个手指垂直，并且都和手掌在一个平面内，把手放入磁场中，让磁感线垂直穿入手心，并使伸开的四指指向电流的方向，那么，大拇指所指的方向就是通电导线在磁场中所受安培力的方向。

（2）大小计算：当L∥B时，F=0当L⊥B时，F=BIL（安培力最大）①L是有效长度：弯曲导线的有效长度等于两端点所连直线的长度；相应的电流方向，沿L 由始端流向未端．因为任意形状的闭合线圈，其有效长度L＝0，所以通电后在匀强磁场中，受到的安培力的矢量和一定为零．②公式的适用条件：一般只适用于匀强磁场．若B不是匀强磁场，则L应足够短以至可将L所在处的磁场视为匀强磁场．（3）安培力的方向：方向判定：左手定则。

安培力的方向一定垂直于B和I，即总是垂直于B、I所决定的平面。

（注意：B和I间可以有任意夹角）2.右手螺旋定则（安培定则）与左手定则的区别右手螺旋定则（安培定则）左手定则作用判断电流的磁场方向判断电流在磁场中的受力方向内容具体情况直线电流环形电流或通电螺线管电流在磁场中原因大拇指指向电流的方向四根手指弯曲方向指向电流的环绕方向磁感线穿过手掌心四指指向电流方向结果四根手指弯曲方向表示磁感线的方向大拇指指向轴线上的磁感线方向大拇指指向电流受到的磁场力的方向习题：1．关于通电导线所受安培力F的方向，磁场B的方向和电流I的方向之间的关系，下列说法正确的是( )A．F、B、I三者必须保持相互垂直B．F必须垂直B、I，但B、I可以不相互垂直C．B必须垂直F、I，但F、I可以不相互垂直D．I必须垂直F、B，但F、B可以不相互垂直2．通电矩形线框abcd与长直通电导线MN在同一平面内，如图所示，ab边与MN平行．关于MN的磁场对线框的作用力，下列说法正确的是( )A．线框有两条边所受的安培力方向相同B．线框有两条边所受的安培力大小相等C．线框所受的安培力的合力方向向左D．线框所受的安培力的合力方向向右3．在地球赤道上空，沿东西方向水平放置一根通以由西向东的直线电流，则此导线( )A ．受到竖直向上的安培力B ．受到竖直向下的安培力C ．受到由南向北的安培力D ．受到由西向东的安培力4.关于通电导线在磁场中所受的安培力，下列说法正确的是( )A.安培力的方向就是该处的磁场方向B.安培力的方向一定垂直于磁感线和通电导线所在的平面C.若通电导线所受的安培力为零.则该处的磁感应强度为零D.对给定的通电导线在磁场中某处各种取向中，以导线垂直于磁场时所受的安培力最大5.一段通电的直导线平行于匀强磁场放入磁场中，如图所示导线上电流由左向右流过．当导线以左端点为轴在竖直平面内转过90０的过程中，导线所受的安培力( )A ．大小不变，方向也不变B ．大小由零渐增大，方向随时改变C ．大小由零渐增大，方向不变D ．大小由最大渐减小到零，方向不变6.如图所示，长为L 的导线AB 放在相互平行的金属导轨上，导轨宽度为d ，通过的电流为I ，垂直于纸面的匀强磁场的磁感应强度为B ，则AB 所受的磁场力的大小为( )A ．BILB ．BIdcos θC ．BId/sin θD ．BIdsin θ7.如图所示，一个闭合线圈套在条形磁铁靠近N 极的一端，当线圈内通以图示方向的电流I 时，下列说法中正确的是()①线圈圆面将有被拉大的倾向③线圈将向S 极一端平移②线圈圆面将有被压小的倾向④线圈将向N 极一端平移A ．①③B ．①④C ．②③D ．②④ 8.如图，把一重力不计的通电直导线水平放在蹄形磁铁磁极的正上方，导线可以自由转动，当导线通入图示方向电流时，从上往下看，导线的运动情况是( )A ．顺时针方向转动，同时下降B ．顺时针方向转动，同时上升C ．逆时针方向转动，同时下降D ．逆时针方向转动，同时上9.两条通电的直导线互相垂直，但两导线相隔一小段距离，其中导线AB 是固定的，另一条CD 能自由转动．通以图示方向的直流电后，CD 导线将( )A ．逆时针方向转动，同时靠近导线ABB ．顺时针方向转动，同时靠近导线ABC ．逆时针方向转动，同时远离导线ABD ．顺时针方向转动，同时远离导线AB10.如图所示，长直导线通电为I 1，通过通以电流I 2环的中心且垂直环平面，当通以图示方向的电流I 1、I 2时，环所受安培力( )A ．沿半径方向向里B ．沿半径方向向外C ．等于零D ．水平向左 E.水平向右 11.如图所示，均匀绕制的螺线管水平放置，在其正中心的上方附近用绝缘绳水平吊起通电直导线A ，A 与螺线管垂直，A 导线中的电流方向垂直纸面向里，开关S 闭合，A 受到通电螺线管磁场的作用力的方向是( )A ．水平向左B ．水平向右C ．竖直向下D ．竖直向上12.把轻质导线圈用细线挂在磁铁N极附近，磁铁的轴线穿过线圈中心，且在线圈平面内。

通电导线在磁场中受到的力一、安培力的方向1．安培力：通电导线在磁场中受的力。

2．左手定则：伸开左手，使拇指与其余四个手指垂直，并且都与手掌在同一个平面内；让磁感线从掌心进入，并使四指指向电流的方向，这时拇指所指的方向就是通电导线在磁场中所受安培力的方向。

3．安培力方向与磁场方向、电流方向的关系：F ⊥B ，F ⊥I ，即F 垂直于B 和I 所决定的平面。

二、安培力的大小1．垂直于磁场B 放置、长为L 的通电导线，当通过的电流为I 时，所受安培力为F ＝ILB 。

2．当磁感应强度B 的方向与导线方向成θ角时，公式F ＝ILB sin_θ。

1．安培力方向的特点(1)当电流方向跟磁场方向垂直时，安培力的方向、磁场方向和电流方向两两相互垂直。

应用左手定则判断时，磁感线从掌心垂直进入，拇指、其余四指和磁感线三者两两垂直。

(2)当电流方向跟磁场方向不垂直时，安培力的方向仍垂直于电流方向，也垂直于磁场方向。

应用左手定则判断时，拇指与四指、拇指与磁感线均垂直，但磁感线与四指不垂直。

1．(多选)如图所示，F 是磁场对通电直导线的作用力，其中正确的示意图是( )2、在赤道上空，水平放置一根通以由西向东的电流的直导线，则此导线( )A ．受到竖直向上的安培力B ．受到竖直向下的安培力C1．同一通电导线，按不同方式放在同一磁场中，受力情况不同，如图3-4-4所示。

图3-4-4(1)如图甲，通电导线与磁场方向垂直，此时安培力最大，F ＝ILB 。

(2)如图乙，通电导线与磁场方向平行，此时安培力最小，F ＝0。

(3)如图丙，通电导线与磁场方向成θ角，此时可以分解磁感应强度，如图丁所示，于是有安培力大小为F ＝ILB sin θ，这是一般情况下安培力的表达式。

2．对安培力的说明(1)F ＝ILB sin θ适用于匀强磁场中的通电直导线，求弯曲导线在匀强磁场中所受安培力时，L 为有效长度，即导线两端点所连直线的长度，相应的电流方向沿L 由始端流向末端，如图3-4-5所示。

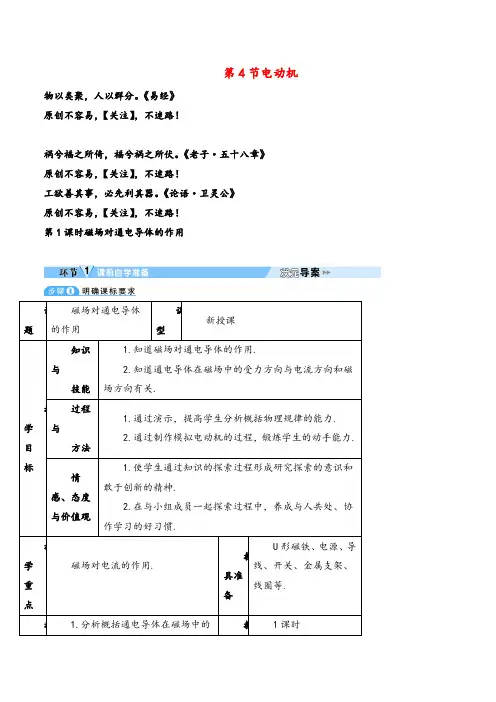

第4节电动机物以类聚，人以群分。

《易经》原创不容易，【关注】，不迷路！祸兮福之所倚，福兮祸之所伏。

《老子·五十八章》原创不容易，【关注】，不迷路！工欲善其事，必先利其器。

《论语·卫灵公》原创不容易，【关注】，不迷路！第1课时磁场对通电导体的作用课题磁场对通电导体的作用课型新授课教学目标知识与技能1.知道磁场对通电导体的作用.2.知道通电导体在磁场中的受力方向与电流方向和磁场方向有关.过程与方法1.通过演示，提高学生分析概括物理规律的能力.2.通过制作模拟电动机的过程，锻炼学生的动手能力.情感、态度与价值观1.使学生通过知识的探索过程形成研究探索的意识和敢于创新的精神.2.在与小组成员一起探索过程中，养成与人共处、协作学习的好习惯.教学重点磁场对电流的作用.教具准备U形磁铁、电源、导线、开关、金属支架、线圈等.教 1.分析概括通电导体在磁场中的教1课时学难点受力方向跟哪两个因素有关.2.理解通电线圈在磁场里为什么会转动.学课时课前预习1.磁场对通电导线的作用：通电导线在磁场中要受到力的作用.2.通电导线在磁场中受力方向：跟电流方向和磁感线方向有关.3.通电线圈在磁场中受力转动：是电能转化为机械能.巩固复习教师引导学生复习上一节内容，并讲解学生所做的对应练习（教师可有针对性地挑选部分难题讲解），加强学生对知识的巩固.新课导入我们一起来回忆一下奥斯特电生磁的实验，哪位同学可以叙述一下奥斯特的实验过程及结果？生：丹麦物理学家奥斯特在做实验时偶然发现当导线中有电流通过时，它附近的磁针指向发生了偏转，这个意外的现象引起了奥斯特极大的兴趣，他又继续做了许多实验，终于证实了电流的周围存在着磁场.师：回答得很好.让我们一起回过头来看看奥斯特实验（用多媒体课件展示奥斯特实验的实验装置及结论）.奥斯特是用一根小磁针放在通电导线的旁边发现了小磁针会受到力的作用，而且电流方向改变后，小磁针的转动方向也改变.那么我们反过来想一下，假如通电导线放在磁场中会不会也受到磁场的作用力呢？（板书课题）特别提醒：为便于观察，选择实验装置时，可研究多根通电导线（线圈）在磁场中的受力情况，它比单根通电导线在同样的磁场中受到的力大，效果更明显，偏转角度大.小组问题探讨：通电导线在磁场中受力时的能量转化是怎样的？师：（介绍实验仪器）像刚才那位同学说的，为了使通电导线能自由地摆动，我们给它做了个导轨.（安装好实验装置）导ab放在磁场里，我们开关合上，请同学们认真观察这根线看它会怎么样.（闭开关，演示实验）师：同学们看到了什么现象？生：导线运动了.师怎么运动？生：向左运动.师：那么这个实验说明了什么问题？规律总结：（1）当电流方向与磁场方向平行时，导线方向与磁场方向一致，磁场对导体没有力的作用.（2）磁场对通电导线的作用是“力”而不是“运动”，也就是说，通电导线在磁场中受到磁场力的作用，但是不一定运动.（3）通电线圈在磁场中的转动快慢与磁场强弱和电流大小有关.磁场越强，电流越大，转动得越快；反之，越慢.在探究受力方向与其中一个因素的方向关系时，必须控制其他因素是相同的，即在探究时必须采用控制变量法.教学板书课堂小结这节课我们能获得那么多知识，和同学们善于思考是离不开的.同学们在讨论问题时都很认真，并且还能联系我们以前学过的东西去想问题，也越来越善于由看到的实验现象总结出实验的结论，语言表达更规范.请同学们在课外思考我们刚才提出的问题.教材习题解答动手动脑学物理(P137)1.通电导线在磁场中会受到力的作用，受力的方向跟哪些因素有关？解答：通电导线在磁场中受力的方向跟电流方向和磁场方向有关.难题解答【例】如图是实验室电流表内部结构图，处在磁场中的线圈有电流通过时，线圈会带动指针一起偏转．线圈中的电流越大，指针偏转角度越大，关于该现象，下列说法中正确的是（）A.该装置没有利用安培定则原理B.线圈中有电流通过时，把电能全部转化为内能C.改变线圈中的电流方向，其转动方向不会改变D.线圈中的电流越大，其所受磁场力越大解析：利用图示的装置分析出其工作原理，即通电线圈在磁场中受力转动，线圈的转动可以带动指针的偏转.备课笔记课外拓展：左手定则：把左手放入磁场中，让磁感线垂直穿入手心，手心面向N极（叉进点出），四指指向电流所指方向，则大拇指的方向就是导体受力的方向.答案：D布置作业：教师引导学生课后完成本课时对应练习，并提醒学生预习下一课时的内容。

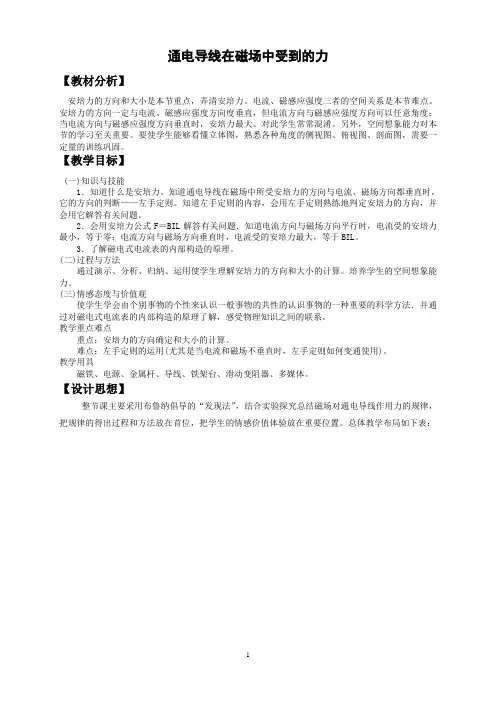

通电导线在磁场中受到的力【教材分析】安培力的方向和大小是本节重点，弄清安培力、电流、磁感应强度三者的空间关系是本节难点。

安培力的方向一定与电流、磁感应强度方向度垂直，但电流方向与磁感应强度方向可以任意角度；当电流方向与磁感应强度方向垂直时，安培力最大。

对此学生常常混淆。

另外，空间想象能力对本节的学习至关重要。

要使学生能够看懂立体图，熟悉各种角度的侧视图、俯视图、剖面图，需要一定量的训练巩固。

【教学目标】(一)知识与技能1．知道什么是安培力。

知道通电导线在磁场中所受安培力的方向与电流、磁场方向都垂直时，它的方向的判断——左手定则。

知道左手定则的内容，会用左手定则熟练地判定安培力的方向，并会用它解答有关问题。

2．会用安培力公式F＝BIL解答有关问题．知道电流方向与磁场方向平行时，电流受的安培力最小，等于零；电流方向与磁场方向垂直时，电流受的安培力最大，等于BIL。

3．了解磁电式电流表的内部构造的原理。

(二)过程与方法通过演示、分析、归纳、运用使学生理解安培力的方向和大小的计算。

培养学生的空间想象能力。

(三)情感态度与价值观使学生学会由个别事物的个性来认识一般事物的共性的认识事物的一种重要的科学方法．并通过对磁电式电流表的内部构造的原理了解，感受物理知识之间的联系。

教学重点难点重点：安培力的方向确定和大小的计算。

难点：左手定则的运用(尤其是当电流和磁场不垂直时，左手定则如何变通使用)。

教学用具磁铁、电源、金属杆、导线、铁架台、滑动变阻器、多媒体。

【设计思想】整节课主要采用布鲁纳倡导的“发现法”，结合实验探究总结磁场对通电导线作用力的规律，把规律的得出过程和方法放在首位，把学生的情感价值体验放在重要位置。

总体教学布局如下表：【教学过程】（一）课前导学让学生回忆在在第二节中通电导线在磁场中受力大小与什么因素有关。

过渡：本节我们将对安培力做进一步的讨论。

（二）新课讲解-----第四节 、磁场对通电导线的作用力安培力：磁场对电流的作用力.安培力是以安培的名字命名的，因为他研究磁场对电流的作用力有突出的贡献人们为了纪念他。

通电导线在磁场中受到的力引言在物理学中，当一个电流通过导线时，导线会在磁场中受到力的作用。

这种现象被称为“洛伦兹力”。

洛伦兹力是由于电流携带的电荷在磁场中受到的作用力。

本文将介绍通电导线在磁场中受到的力的原理和相关公式，并探讨一些与此现象相关的应用。

原理通电导线在磁场中受到的力是通过洛伦兹力定律来描述的。

根据洛伦兹力定律，一个电流为I的导线在磁场中受到的力F可以由以下公式计算得出：F = I * B * L * sin(θ)其中，I是电流的大小，B是磁场的强度，L是导线的长度，θ是导线和磁场之间的角度。

这个公式说明了几个重要的事实。

首先，洛伦兹力与电流的大小成正比。

这意味着，电流越大，导线受到的力也越大。

其次，洛伦兹力与磁场的强度成正比。

磁场强度越大，导线受到的力也越大。

最后，洛伦兹力还与导线的长度以及导线和磁场之间的夹角有关。

如果导线长度越长或者导线与磁场的夹角越大，导线受到的力也会越大。

应用通电导线在磁场中受到的力有一些实际应用。

下面将介绍一些常见的应用场景。

电动机电动机是利用导线在磁场中受到力的原理来工作的设备。

在一个电动机中，一个导体绕着一个磁铁形成的磁场旋转。

当电流通过导体时，导体受到的力会使得它开始旋转。

这样就实现了将电能转换为机械能的过程。

麦克斯韦环路定理麦克斯韦环路定理是电磁学中的一个重要定理，它是基于通电导线在磁场中受到的力原理推导出来的。

麦克斯韦环路定理用于计算磁场的强度，它通过沿一个闭合回路计算导线受到的力的总和来获得。

磁阻计磁阻计也是利用通电导线在磁场中受到的力原理来工作的设备。

磁阻计的原理是通过在一个导线中通过电流，然后测量导线受到的力来确定磁场的强度。

根据洛伦兹力定律，通过测量导线受到的力，我们可以计算出磁场的强度。

结论通电导线在磁场中受到的力是一个重要的物理现象，在许多应用中发挥着重要的作用。

通过洛伦兹力定律，我们可以计算出导线受到的力，并且了解到这个力与电流大小、磁场强度、导线长度和导线与磁场之间夹角的关系。

《磁场对通电导线的作用力》教学设计方案（第一课时）一、教学目标1. 理解磁场的观点，以及磁场对通电导线的作用力。

2. 掌握安培力的产生和大小的计算方法。

3. 学会运用所学知识解决实际问题，提高分析问题和解决问题的能力。

二、教学重难点1. 教学重点：安培力的产生和大小的计算。

2. 教学难点：安培力在实际问题中的应用。

三、教学准备1. 准备教学用具：黑板、白板、激光笔、电源、导线、实验器械等。

2. 准备相关视频和图片，用于辅助教学。

3. 设计好教案和PPT，确保教学内容的连贯性和系统性。

四、教学过程：本节课为《磁场对通电导线的作用力》的第一课时，分为以下环节：1. 导入环节：起首通过回顾磁铁间的互相作用规律，让学生明确磁场的观点，接着展示通电导线的图片，引出通电导线在磁场中受到的作用力。

通过问题引导，让学生思考并讨论如何诠释这一现象。

设计意图：通过学生熟悉的磁铁间的互相作用规律，引导学生思考磁场的观点，为后续学习做好铺垫。

2. 探究环节：引导学生利用实验器械（条形磁铁、导线、支架、小车、开关、滑动变阻器、导线等）进行实验操作，记录实验数据并分析。

教师进行巡回指导，针对学生的疑问进行解答。

实验结束后，教师根据实验现象和学生分析得出安培力的大小和方向。

设计意图：通过实验探究，使学生亲身经历安培力的发现过程，理解安培力的本质，培养观察、分析问题的能力。

3. 拓展环节：教师介绍安培力的应用，如电动机的工作原理等。

同时，通过展示通电导线在磁场中受力运动的应用图片，引导学生思考其在实际生产生活中的应用。

设计意图：拓宽学生的视野，了解安培力的应用价值，同时激发学生探究物理规律的兴趣。

4. 反馈环节：教师针对本节课所学内容进行提问和随堂小测，了解学生的学习情况。

针对学生存在的问题进行解答和补充。

设计意图：及时反馈学生的学习情况，查漏补缺，为后续教学做好准备。

通过教室练习或课后作业的批改，发现学生在知识点掌握上的不足，给出相应的指导建议，并对普遍存在的问题进行集中讲解和答疑。

通电导体在磁场中受到力的原理通电导线在磁场中受到的力是安培力。

通电导线在磁场中受到的作用力。

电流为I、长为L的直导线。

在匀强磁场B中受到的安培力大小为：F＝ILBsin(I，B)，其中(I，B)为电流方向与磁场方向间的夹角。

安培力的方向由左手定则判定。

对于任意形状的电流受非匀强磁场的作用力，可把电流分解为许多段电流元I△L，每段电流元处的磁场B可看成匀强磁场，受的安培力为△F=I△L·Bsin(I，B)，把这许多安培力加起来就是整个电流受的力。

实验表明：
把一段通电直导线MN放在磁场里，当导线方向与磁场方向垂直时，电流所受的安培力最大。

大量实验表明，垂直于磁场的一段通电导线，在磁场中某处受到的安培力的大小F跟电流强度I和导线的长度L的乘积成正比F=BIL。

安培力的重要意义在于，一方面进一步指出了电与磁的相互联系；另一方面是应用价值，电动机的工作原理就是基于安培力。

安培力做功的实质：起传递能量的作用，将电源的能量传递给通电直导线。

通电导线在磁场中受到的力1. 安培力通电导线在磁场中受到的力称为安培力。

2.安培力方向的判定通电直导线所受安培力的方向和磁场方向、电流方向之间的关系，可以用左手定则来判定，如图1所示，伸开左手，使大拇指跟其余四个手指垂直，并且都和手掌在一个平面内，把手放入磁场中，让磁感线垂直穿入手心，并使伸开的四指指向电流的方向，那么，大拇指所指的方向就是通电导线在磁场中所受安培力的方向。

注意：（1）在磁场中无论怎样形成的电流，只要属于电流在磁场中受安培力的问题，左手定则同样适用；（2）左手定则判定的是磁场对电流作用力的方向，而不一定是载流导体运动的方向，载流导体是否运动，要根据它所处的具体情况而定。

例如两端固定的载流导体，即使受到安培力的作用，它也不能运动。

应用：由于左手定则是解决安培力、磁场和电流三者之间方向关系的方法，因此使用左手定则时首先判定哪两个量的方向是已知的，然后用左手定则确定另一量的方向。

3.安培力的大小1.当长为L 的直导线，垂直于磁场B 放置，通过的电流为I 时，此时通电导线受到的安培力最大且F =BIL 。

2.当磁感应强度B 的方向与通电导线平行时，导线受力为零。

3.当磁感应强度B 的方向与通电导线方向成θ角时，如图2所示，可以将磁感应强度B 沿导线方向和垂直导线方向正交分解，垂直导线方向的分量θsin B B =⊥，沿导线方向的分量θcos //B B =，而沿导线方向的分量B ∥对电流是没有作用的，所以导线所受的安培力F ＝ILB ⊥＝ILB sin θ，即θsin ILB F =。

注意：（1）B 对放入的通电导线来说是外磁场的感应强度。

（2）导线L 所处的磁场应为匀强磁场；在非匀强磁场中，公式θsin ILB F =仅适用于很短的通电导线（我们可以把这样的直线电流称为电流元）本知识点中易错题例 ：如图3所示，条形磁铁放在水平桌面上，在其正中央的上方固定一根长直导线，导线与磁铁垂直。

给导线通以垂直纸面向里的电流，用F N 表示磁铁对桌面的压力，用f 表示桌面对磁铁的摩擦力，导线通电后与通电前相比较（ ）A ．F N 减小，f =0B ．F N 减小，f ≠0C ．F N 增大，f =0D ．F N 增大，f ≠0 解析：由于直接对磁铁进行受力分析较为复杂，可以选取导线作为研究对象，先分析直线电流受到条形磁铁的作用力。

第1节磁场对通电导线的作用力学习目标要求核心素养和关键能力1.通过实验探究安培力的方向与电流的方向、磁感应强度的方向之间的关系。

2.掌握安培力的公式F＝IlB sin θ，并会进行有关计算。

3.了解磁电式电流表的构造及其工作原理。

1.科学思维掌握安培力作用下导体运动问题的分析方法，运用矢量合成思维对磁感应强度和安培力进行合成。

2.科学探究通过实验探究得到安培力的方向。

3.关键能力科学探究能力和空间思维能力。

一、安培力的方向1．安培力通电导线在磁场中受的力。

2．影响因素(1)磁场方向。

(2)电流方向。

(3)安培力方向与磁场方向、电流方向的关系：安培力F垂直于导线与磁感应强度决定的平面。

3．左手定则伸开左手，使拇指与其余四个手指垂直，并且都与手掌在同一平面内；让磁感线从掌心垂直进入，并使四指指向电流的方向，这时拇指所指的方向就是通电导线在磁场中所受安培力方向。

【判一判】(1)通电导线在磁场中一定会受到安培力的作用。

(×)(2)判断电流的磁场方向用安培定则(右手螺旋定则)，确定通电导体在磁场中的受力方向用左手定则。

(√)(3)通电导线所受安培力F的方向、磁感应强度B的方向和电流I的方向三者必须保持相互垂直。

(×)二、安培力的大小1．通电导线的方向跟磁场的方向垂直时，安培力最大，F＝IlB。

2．通电导线的方向跟磁场的方向平行时，安培力最小，F＝0。

3．通电导线的方向跟磁场的方向夹角为θ时，把磁感应强度B分解为与导线垂直的分量B⊥和与导线平行的分量B∥，如图所示。

则B⊥＝B sin θ，B∥＝B cos θ。

导线所受的安培力是B⊥产生的，F＝IlB sin__θ。

【判一判】(1)若匀强磁场中磁感应强度为B＝1 T，导线中的电流I＝1 A，导线长度l＝1 m，则安培力F＝1 N。

( ×)(2)若通电导线在某处不受安培力，则该处磁感应强度一定为零。

(×)(3)若通电导线在某处受到的安培力不为零，则此处的磁感应强度一定不为零。
