A0A1A2A3A4图纸标准⼤⼩和格式【VIP专享】制图标准规定图纸幅⾯和格式国家制图标准规定图纸幅⾯和格式（GB/T14689-1993）有：A0、A1、A2、A3、A4等五种规格。
它们的尺⼨分别是：841×1189；594×841；420×594；297×420；210×297。
这五种图纸也分别叫做：0号图纸、1号图纸、2号图纸、3号图纸、4号图纸。
绘制技术图样时，应优先采⽤这五种规定的基本幅⾯。
必要时允许加长幅⾯，也允许以基本幅⾯的短边的整数倍加长幅⾯。
CAD 字体⼤⼩和标注要求2.3 字体在图样中书写汉字、字母、数字时，字体的⾼度(⽤h 表⽰)的公称尺⼨系列为：1.8mm ，2.5mm ，3.5mm ，5mm ，7ram ，10mm ，14mm ，20mm (GB/T14691―93)，如需要书写更⼤的字，其字体⾼度应按的⽐率递增，字体的⾼度代表字体的号数。
图样上的汉字应写成长仿宋体字，并采⽤国家正式公布推⾏的简化字，汉字的⾼度h 不应⼩于3.5mm ，其字宽⼀般为h/~r2。
字母和数字A 型和B 型两种。
A 型字体的笔画宽度为字⾼的1/14；B 型字体的笔画宽度为字⾼的1/10，但在同⼀图样上，只允许选⽤⼀种型式的字体。
字母和数字可写成斜体和直体。
斜体字的字头向右倾斜，与⽔平基准线成75。
图样上⼀般采⽤斜体字。
GB/T 18229在“CAD ⼯程图的字体⾼度与图纸幅⾯之间的关系” 及“CAD ⼯程制图的字体选⽤范围” 两项内容与现⾏标准不同。
GB/T 18229规定，不论图幅⼤⼩，图样中字母和数字⼀律采、管路敷设技术通过管线不仅可以解决吊顶层配置不规范⾼中资料试卷问题，⽽且可保障各类管路习题到位。
在管路敷设过程中，要加强看护关于管路⾼中资料试卷连接管⼝处理⾼中资料试卷弯扁度固定盒位置保护层防腐跨接地线弯曲半径标等，要求技术交底。
管线敷设技术中包含线槽、管架等多项⽅式，为解决⾼中语⽂电⽓课件中管壁薄、接⼝不严等问题，合理利⽤管线敷设技术。
制图标准规定图纸幅面和格式国家制图标准规定图纸幅面和格式（GB/T 14689-1993）有：A0、A1、A2、A3、A4等五种规格。
它们的尺寸分别是：841×1189；594×841；420×594；297×420；210×297。
这五种图纸也分别叫做：0号图纸、1号图纸、2号图纸、3号图纸、4号图纸。
绘制技术图样时，应优先采用这五种规定的基本幅面。
必要时允许加长幅面，也允许以基本幅面的短边的整数倍加长幅面。
CAD字体大小和标注要求2.3 字体在图样中书写汉字、字母、数字时，字体的高度(用h表示)的公称尺寸系列为：1.8mm，2.5mm，3.5mm，5mm，7ram，10mm，14mm，20mm (GB/T 14691―93)，如需要书写更大的字，其字体高度应按的比率递增，字体的高度代表字体的号数。
图样上的汉字应写成长仿宋体字，并采用国家正式公布推行的简化字，汉字的高度h不应小于3.5mm，其字宽一般为h/~r2。
字母和数字A型和B型两种。
A型字体的笔画宽度为字高的1/14；B型字体的笔画宽度为字高的1/10，但在同一图样上，只允许选用一种型式的字体。
字母和数字可写成斜体和直体。
斜体字的字头向右倾斜，与水平基准线成75。
图样上一般采用斜体字。
GB/T 18229在“CAD工程图的字体高度与图纸幅面之间的关系”及“CAD 工程制图的字体选用范围”两项内容与现行标准不同。
GB/T 18229规定，不论图幅大小，图样中字母和数字一律采用3.5号字，汉字一律采用5号字。
GB/T 18229与GB/T 14665的对比见表4。
表4 GB/T 18229与GB/T 14665的对比GB/T 18229关于CAD工程制图中字体选用范围的规定(见表5)是新增加的。
现行技术制图和机械制图国家标准中均未有相应的内容。
表5 字体选用范围在AutoCAD 2000中，可通过Text Style(字型设置)对话框完成不同字体的设置。
制图标准规定图纸幅面和格式国家制图标准规定图纸幅面和格式（GB/T 14689-1993）有：A0、A1、A2、A3、A4等五种规格。
它们的尺寸分别是：841×1189；594×841；420×594；297×420；210×297。
这五种图纸也分别叫做：0号图纸、1号图纸、2号图纸、3号图纸、4号图纸。
绘制技术图样时，应优先采用这五种规定的基本幅面。
必要时允许加长幅面，也允许以基本幅面的短边的整数倍加长幅面。
CAD字体大小和标注要求2.3 字体在图样中书写汉字、字母、数字时，字体的高度(用h表示)的公称尺寸系列为：1.8mm，2.5mm，3.5mm，5mm，7ram，10mm，14mm，20mm (GB/T 14691―93)，如需要书写更大的字，其字体高度应按的比率递增，字体的高度代表字体的号数。
图样上的汉字应写成长仿宋体字，并采用国家正式公布推行的简化字，汉字的高度h不应小于3.5mm，其字宽一般为h/~r2。
字母和数字A型和B型两种。
A型字体的笔画宽度为字高的1/14；B型字体的笔画宽度为字高的1/10，但在同一图样上，只允许选用一种型式的字体。
字母和数字可写成斜体和直体。
斜体字的字头向右倾斜，与水平基准线成75。
图样上一般采用斜体字。
GB/T 18229在“CAD工程图的字体高度与图纸幅面之间的关系”及“CAD 工程制图的字体选用范围”两项内容与现行标准不同。
GB/T 18229规定，不论图幅大小，图样中字母和数字一律采用3.5号字，汉字一律采用5号字。
GB/T 18229与GB/T 14665的对比见表4。
表4 GB/T 18229与GB/T 14665的对比GB/T 18229关于CAD工程制图中字体选用范围的规定(见表5)是新增加的。
现行技术制图和机械制图国家标准中均未有相应的内容。
表5 字体选用范围在AutoCAD 2000中，可通过Text Style(字型设置)对话框完成不同字体的设置。
制图标准规定图纸幅面和格式国家制图标准规定图纸幅面和格式（GB/T 14689-1993）有：A0、A1、A2、A3、A4等五种规格。
它们的尺寸分别是：841×1189；594×841；420×594；297×420；210×297。
这五种图纸也分别叫做：0号图纸、1号图纸、2号图纸、3号图纸、4号图纸。
绘制技术图样时，应优先采用这五种规定的基本幅面。
必要时允许加长幅面，也允许以基本幅面的短边的整数倍加长幅面。
CAD字体大小和标注要求字体在图样中书写汉字、字母、数字时，字体的高度(用h表示)的公称尺寸系列为：，，，5mm，7ram，10mm，14mm，20mm (GB/T 14691―93)，如需要书写更大的字，其字体高度应按的比率递增，字体的高度代表字体的号数。
图样上的汉字应写成长仿宋体字，并采用国家正式公布推行的简化字，汉字的高度h不应小于，其字宽一般为h/~r2。
字母和数字A型和B型两种。
A型字体的笔画宽度为字高的1/14；B型字体的笔画宽度为字高的1/10，但在同一图样上，只允许选用一种型式的字体。
字母和数字可写成斜体和直体。
斜体字的字头向右倾斜，与水平基准线成75。
图样上一般采用斜体字。
GB/T 18229在“CAD 工程图的字体高度与图纸幅面之间的关系”及“CAD工程制图的字体选用范围”两项内容与现行标准不同。
GB/T 18229规定，不论图幅大小，图样中字母和数字一律采用号字，汉字一律采用5号字。
GB/T 18229与GB/T 14665的对比见表4。
表4 GB/T 18229与GB/T 14665的对比GB/T 18229关于CAD工程制图中字体选用范围的规定(见表5)是新增加的。
现行技术制图和机械制图国家标准中均未有相应的内容。
表5 字体选用范围在AutoCAD 2000中，可通过Text Style(字型设置)对话框完成不同字体的设置。
制图标准规定图纸幅面和格式国家制图标准规定图纸幅面和格式〔GB/T14689-1993〕有：A0、A1、A2、A3、A4等五种规格。
它们的尺寸分别是：841×1189；594×841；420×594；297×420；210×297。
这五种图纸也分别叫做：0 号图纸、 1 号图纸、 2 号图纸、 3 号图纸、 4 号图纸。
绘制技术图样时，应优先采用这五种规定的根本幅面。
必要时赞同加长幅面，也赞同以根本幅面的短边的整数倍加长幅面。
CAD字体大小和注明要求2.3 字体在图样中书写汉字、字母、数字时，字体的高度( 用 h 表示 ) 的公称尺寸系列为：，，，5mm，7ram，10mm，14mm，20mm (GB/T14691―93)，如需要书写更大的字，其字体高度应按的比率递加，字体的高度代表字体的号数。
图样上的汉字应写成长仿宋体字，并采用国家正式宣告推行的简化字，汉字的高度 h 不应小于，其字宽一般为 h/~r2 。
字母和数字 A型和 B型两种。
A 型字体的笔画宽度为字高的 1/14 ；B 型字体的笔画宽度为字高的 1/10 ，但在同一图样上，只赞同采用一种型式的字体。
字母和数字可写成斜体和直体。
斜体字的字头向右倾斜，与水平基准线成75。
图样上一般采用斜体字。
GB/T 18229 在“CAD工程图的字体高度与图纸幅面之间的关系〞及“CAD工程制图的字体采用范围〞两项内容与现行标准不相同。
GB/T 18229 规定，无论图幅大小，图样中字母和数字一律采用 3.5 号字，汉字一律采用 5 号字。
GB/T 18229 与 GB/T 14665 的对照见表 4。
表 4 GB/T 18229 与 GB/T 14665 的对照GB/T 18229 关于 CAD工程制图中字体采用范围的规定( 见表 5) 是新增加的。
现行技术制图和机械制图国家标准中均未有相应的内容。
标准图框尺寸在设计和制作图纸时，图框是非常重要的一部分，它不仅能够规范图纸的格式，还能够提高图纸的美观度和专业性。
而标准图框尺寸则是图框设计的重要参考依据，下面将介绍一些常见的标准图框尺寸及其应用。
首先，我们来看看常见的标准图框尺寸有哪些。
在国内，常用的图框尺寸包括A0、A1、A2、A3和A4五种规格，它们分别对应着不同的尺寸大小。
其中，A0图框尺寸为841mm×1189mm，A1图框尺寸为594mm×841mm，A2图框尺寸为420mm×594mm，A3图框尺寸为297mm×420mm，A4图框尺寸为210mm×297mm。
这些尺寸是按照ISO 216标准制定的，具有国际通用性。
其次，我们来谈谈这些标准图框尺寸的应用。
A0图框尺寸通常用于较大型的工程图纸，如建筑设计图、机械制图等；A1图框尺寸适用于一般的工程图纸，如零部件图、装配图等；A2图框尺寸适用于较小型的工程图纸，如零件图、构件图等；A3和A4图框尺寸则适用于较为简单的图纸，如说明书、流程图等。
在实际应用中，选择合适的图框尺寸能够更好地展现图纸的内容，提高图纸的易读性和美观度。
除了上述的常见标准图框尺寸外，还有一些非标准的图框尺寸，它们通常是根据特定需求而设计的。
这些非标准图框尺寸在一些特殊行业或特殊领域中得到广泛应用，如电子电路图、地理信息系统图等。
在设计这些非标准图框尺寸时，需要根据实际情况进行合理的尺寸选择，以确保图纸的完整性和清晰度。
总的来说，标准图框尺寸在图纸设计中起着非常重要的作用，它能够规范图纸的格式，提高图纸的美观度和专业性，为图纸的传达和使用提供便利。
因此，在进行图纸设计时，我们应该根据具体需求选择合适的标准图框尺寸，以确保图纸的质量和效果。
同时，对于一些特殊需求，也可以设计非标准的图框尺寸，以满足特定的应用要求。
在实际工作中，我们应该不断学习和积累经验，不断提高对图框尺寸的认识和应用能力，以更好地完成图纸设计工作。

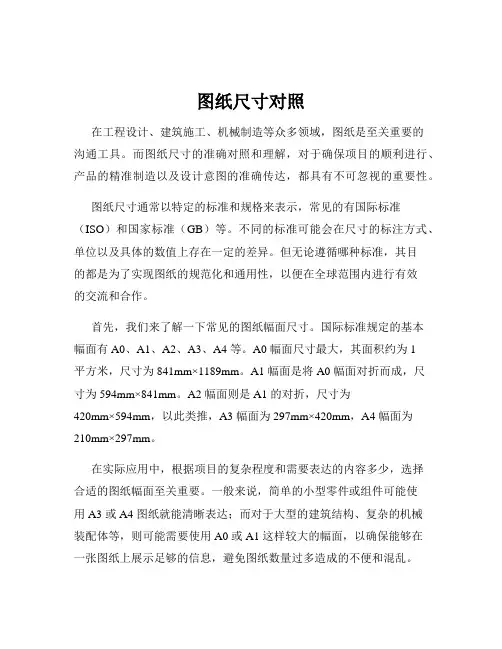

图纸尺寸对照在工程设计、建筑施工、机械制造等众多领域，图纸是至关重要的沟通工具。
而图纸尺寸的准确对照和理解，对于确保项目的顺利进行、产品的精准制造以及设计意图的准确传达，都具有不可忽视的重要性。
图纸尺寸通常以特定的标准和规格来表示，常见的有国际标准（ISO）和国家标准（GB）等。
不同的标准可能会在尺寸的标注方式、单位以及具体的数值上存在一定的差异。
但无论遵循哪种标准，其目的都是为了实现图纸的规范化和通用性，以便在全球范围内进行有效的交流和合作。
首先，我们来了解一下常见的图纸幅面尺寸。
国际标准规定的基本幅面有 A0、A1、A2、A3、A4 等。
A0 幅面尺寸最大，其面积约为 1平方米，尺寸为 841mm×1189mm。
A1 幅面是将 A0 幅面对折而成，尺寸为 594mm×841mm。
A2 幅面则是 A1 的对折，尺寸为420mm×594mm，以此类推，A3 幅面为 297mm×420mm，A4 幅面为210mm×297mm。
在实际应用中，根据项目的复杂程度和需要表达的内容多少，选择合适的图纸幅面至关重要。
一般来说，简单的小型零件或组件可能使用 A3 或 A4 图纸就能清晰表达；而对于大型的建筑结构、复杂的机械装配体等，则可能需要使用 A0 或 A1 这样较大的幅面，以确保能够在一张图纸上展示足够的信息，避免图纸数量过多造成的不便和混乱。
除了基本幅面，还有加长幅面。
加长幅面的尺寸是由基本幅面的短边成整数倍增加后得出。
例如，将 A0 幅面的短边（841mm）按 2 倍增加，就得到了 1189mm×1682mm 的加长幅面。
加长幅面的使用通常是在基本幅面无法满足绘图需求时才采用，但需要注意的是，加长幅面的使用应尽量遵循标准规范，以保持图纸的规范性和通用性。
在图纸上，尺寸的标注也有严格的规定。
尺寸线一般用细实线绘制，其两端应带有箭头，箭头的尖端应指向尺寸的起止点。
制图标准规定图纸幅面和格式国家制图标准规定图纸幅面和格式（GB/T 14689-1993）有：A0、A1、A2、A3、A4等五种规格。
它们的尺寸分别是：841×1189；594×841；420×594；297×420；210×297。
这五种图纸也分别叫做：0号图纸、1号图纸、2号图纸、3号图纸、4号图纸。
绘制技术图样时，应优先采用这五种规定的基本幅面。
必要时允许加长幅面，也允许以基本幅面的短边的整数倍加长幅面。
CAD字体大小和标注要求2.3 字体在图样中书写汉字、字母、数字时，字体的高度(用h表示)的公称尺寸系列为：1.8mm，2.5mm，3.5mm，5mm，7ram，10mm，14mm，20mm (GB/T 14691―93)，如需要书写更大的字，其字体高度应按的比率递增，字体的高度代表字体的号数。
图样上的汉字应写成长仿宋体字，并采用国家正式公布推行的简化字，汉字的高度h不应小于3.5mm，其字宽一般为h/~r2。
字母和数字A型和B型两种。
A型字体的笔画宽度为字高的1/14；B型字体的笔画宽度为字高的1/10，但在同一图样上，只允许选用一种型式的字体。
字母和数字可写成斜体和直体。
斜体字的字头向右倾斜，与水平基准线成75。
图样上一般采用斜体字。
GB/T 18229在“CAD工程图的字体高度与图纸幅面之间的关系” 及“CAD工程制图的字体选用范围” 两项内容与现行标准不同。
GB/T 18229规定，不论图幅大小，图样中字母和数字一律采用3.5号字，汉字一律采用5号字。
GB/T 18229与GB/T 14665的对比见表4。
表4 GB/T 18229与GB/T 14665的对比GB/T 18229关于CAD工程制图中字体选用范围的规定(见表5)是新增加的。
现行技术制图和机械制图国家标准中均未有相应的内容。
表5 字体选用范围在AutoCAD 2000中，可通过Text Style(字型设置)对话框完成不同字体的设置。

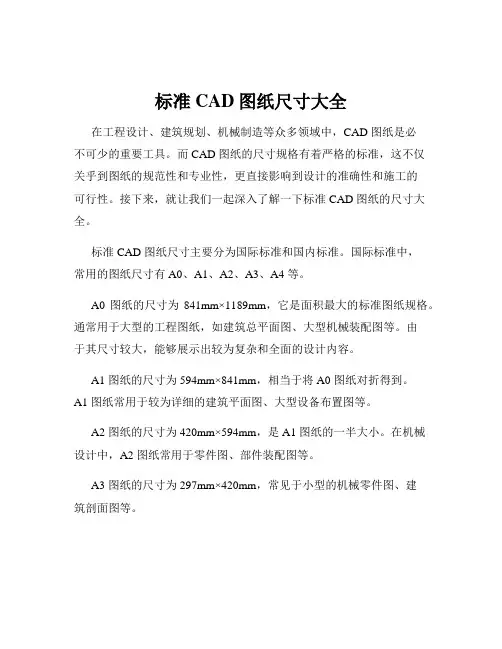

标准CAD图纸尺寸大全在工程设计、建筑规划、机械制造等众多领域中，CAD 图纸是必不可少的重要工具。
而 CAD 图纸的尺寸规格有着严格的标准，这不仅关乎到图纸的规范性和专业性，更直接影响到设计的准确性和施工的可行性。
接下来，就让我们一起深入了解一下标准 CAD 图纸的尺寸大全。
标准 CAD 图纸尺寸主要分为国际标准和国内标准。
国际标准中，常用的图纸尺寸有 A0、A1、A2、A3、A4 等。
A0 图纸的尺寸为841mm×1189mm，它是面积最大的标准图纸规格。
通常用于大型的工程图纸，如建筑总平面图、大型机械装配图等。
由于其尺寸较大，能够展示出较为复杂和全面的设计内容。
A1 图纸的尺寸为 594mm×841mm，相当于将 A0 图纸对折得到。
A1 图纸常用于较为详细的建筑平面图、大型设备布置图等。
A2 图纸的尺寸为 420mm×594mm，是 A1 图纸的一半大小。
在机械设计中，A2 图纸常用于零件图、部件装配图等。
A3 图纸的尺寸为 297mm×420mm，常见于小型的机械零件图、建筑剖面图等。
A4 图纸的尺寸为 210mm×297mm，是我们日常生活和办公中最常见的纸张规格之一。
在 CAD 图纸中，A4 图纸多用于简要的说明图、报告文件等。
国内标准的 CAD 图纸尺寸也与国际标准有着密切的关联。
例如，0 号图幅的尺寸为 1189mm×841mm，1 号图幅为 841mm×594mm，2 号图幅为 594mm×420mm，3 号图幅为 420mm×297mm，4 号图幅为297mm×210mm。
除了上述常见的标准尺寸外，在实际应用中，还可能会根据具体的需求对图纸进行加长或加宽。
但需要注意的是，这种加长或加宽必须遵循一定的规范和比例，以确保图纸的规范性和可读性。
在选择 CAD 图纸尺寸时，需要综合考虑多个因素。
15．3．1 图纸幅面根据<<房屋建筑制图统一标准>> GBJ1-86中的规定，图纸幅面的规格分为A0，A1，A2，A3，A4共5种，各种幅面的尺寸如表15－4所示。
表15－5幅面及图框尺寸(mm)尺寸代号幅面代号A0A1A2A3A4B X L 841x1189 594x841 420x594 297x420 210x297c 10 5a 25幅面的格式及标题栏，会签栏的位置如图15.11所示，标题栏及会签栏的格式见图15.2、15.13。
15．3．2 图线根据<<房屋建筑制图统一标准>>GBJ1－86中的规定，建筑工程图应按图样的复杂程度与比例选用表15－5中的基本线宽b及线宽组，并按表15－6所示选用线型。
表15－6线宽组线宽比线宽组b 2.0 1.4 1.0 0.7 0.5 0.350.5b 1.0 0.7 0.5 0.35 0.25 0.180.35b 0.7 0.5 0.35 0.25 0.18表15－7建筑图的线型名称线型线宽用途平，剖面图中被剖切的主要建筑构造（包括构配件）的轮廓线。
实线粗b建筑立面图的外轮廓线。
建筑构造详图中被剖切的主要部分的轮廓线。
建筑构配件详图中构配件的外轮廓线。
平，剖面图中被剖切的次要建筑构造（包括构配件）的轮廓线。
中0.5b建筑平，立剖面图中建筑构配件的轮廓线。
建筑构造详图及建筑构配件详图中一般轮廓线小于0.5b的图形线，尺寸线，尺寸界细0.35b限，图例线，索引符号，标高符号等。
建筑构造及建筑配件不可见轮廓线。
名称线型线宽用途平面图中的起重机（吊车）轮廓线。
虚线中0.5b拟扩建的建筑轮廓线。
细0.35b图例线，小于0.5b的不可见轮廓线。
点划线粗 b 起重机（吊车）轨迹线。
细0.35b中心线，对称线，定位轴线。
拆断线0.35b不需画全的断开界线。
波浪线0.35b不需画全的断开界线。
构造层次的断开界线。
注意地平线的线宽可用1.4b。
