第二章钻机的起升系统钻机的起升系统是钻机的核心，它主要由井架、天车、游车、大钩、游动系统钢丝绳和绞车等设备组成。
本章主要介绍这些设备的结构原理、特点、使用及维护。
第一节井架井架是钻机提升系统的重要组成部分之一。
作用：安放和悬挂游动系统、吊环、吊卡等，并承受井中钻柱重量，在起下钻作业时还要存放钻杆或套管。
结构：它是一种具有一定高度和空间的金属桁架结构.因此，井架必须具有足够的承载能力、足够的强度、刚度和整体稳定性。
一、概述1、井架的基本组成石油矿场上使用的各种竞价主要由以下及部分组成：（1）、井架主体：由型钢材、横、斜拉筋组成的空间桁架。
（2）、天车台：用来安防天车及天车架，天车架是供安装、维修天车时起吊天车之用。
天台车上有检修天车的过道，周围有护栏。
（3）、二层台：是由操作台和指梁组成，是起下钻作业时井架工工作场所。
塔形井架二层台在井架内部，其余井架二层台在井架外前侧。
（4）、立管平台：是装拆水龙带的操作台，也是供上井架人员短暂休息的场所。
（5）、工作梯：有盘旋式和直立式两种，是井架工上下井架的通道。
2、井架的基本参数井架的基本参数是反映井架特征和性能的技术指标，是设计、选择和使用井架的依据。
3、井架代号井架代号如下：JJ改进序号，用阿拉伯数字表示井架形式：T-- 塔形井架；K--前开口井架；A--A型井架；W--桅型井架井架有效高度，m井架代号二、井架结构类型虽然用于石油矿场的井架种类繁多，但按其主体结构形式主要可分为塔形井架、前开口井架、A型井架、桅型井架等基本类型。
1塔形井架塔形井架是一种四棱截椎体的金属空间桁架结构，其横截面为正方形，立面为梯形，井架前扇有大门，后扇有绞车大门，主体部分是一个封闭的四棱锥体桁架结构。
每扇平面桁架又分成若干桁格，同一高度的四面桁格在空间构成井架的一层，因此，整个井架可看作是由多层空间桁架所组成的四棱截锥空间桁架结构。
井架的四个大腿和横、斜拉筋都是通过螺栓连接而成的，拆装繁琐，且不安全。
文件编号：GD/FS-3350（操作规程范本系列）钻机双升式井架及底座起升规程详细版The Daily Operation Mode, It Includes All The Implementation Items, And Acts To Regulate Individual Actions, Regulate Or Limit All Their Behaviors, And Finally Simplify ManagementProcess.编辑：_________________单位：_________________日期：_________________钻机双升式井架及底座起升规程详细版提示语：本操作规程文件适合使用于日常的规则或运作模式中，包含所有的执行事项，并作用于规范个体行动，规范或限制其所有行为，最终实现简化管理过程，提高管理效率。
，文档所展示内容即为所得，可在下载完成后直接进行编辑。
1 总则1.1 双升起升方式是指井架与井架底座共用一套起升系统，井架底座与井架用铰链组成一个起升整体，在起井架的同时，井架底座随井架一同起升到位。
1.2 本规程对井架起升与下放前的检查、对动力源的要求、作业过程中的注意事项、起升规程等做了要求。
该规程适用于采用双升式起升井架及底座的机械钻机。
2 动力源要求2.1 起升作业可以利用钻机配备的柴油机作为起升动力，也可以采用专门起升装置的电动机作为起升动力。
在两种动力性能均良好的情况下，优先选用电动装置。
2.2 两种动力不能并机使用。
在采用电动机作为起升动力时，柴油机本身离合器必须处于分离状态，气门有自锁装置的必须锁死。
在采用柴油机作为起升动力时，必须将起升装置与钻机传动装置的传动路线断开，摘下并车链条。
2.3 在采用起升装置起升时，在条件允许的情况下，启动两台发电机组，一台用于起升装置供电，另一台作为备用。
同时，应启动两台柴油机作为备用起升动力。

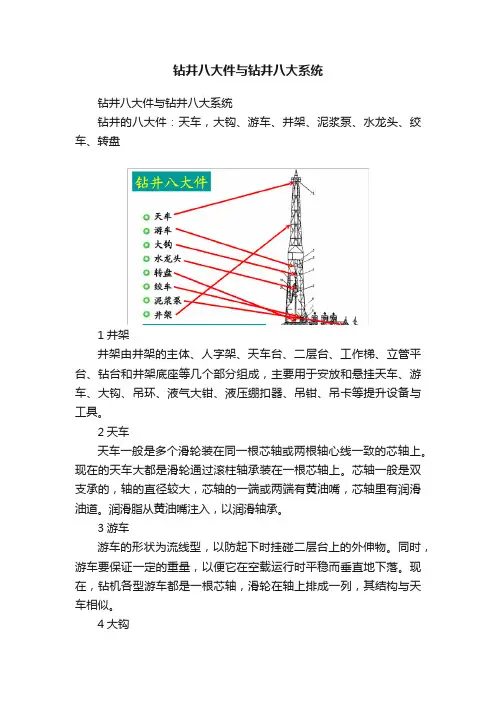

钻井八大件与钻井八大系统钻井的八大件：天车，大钩、游车、井架、泥浆泵、水龙头、绞车、转盘1井架井架由井架的主体、人字架、天车台、二层台、工作梯、立管平台、钻台和井架底座等几个部分组成，主要用于安放和悬挂天车、游车、大钩、吊环、液气大钳、液压绷扣器、吊钳、吊卡等提升设备与工具。
2天车天车一般是多个滑轮装在同一根芯轴或两根轴心线一致的芯轴上。
现在的天车大都是滑轮通过滚柱轴承装在一根芯轴上。
芯轴一般是双支承的，轴的直径较大，芯轴的一端或两端有黄油嘴，芯轴里有润滑油道。
润滑脂从黄油嘴注入，以润滑轴承。
3游车游车的形状为流线型，以防起下时挂碰二层台上的外伸物。
同时，游车要保证一定的重量，以便它在空载运行时平稳而垂直地下落。
现在，钻机各型游车都是一根芯轴，滑轮在轴上排成一列，其结构与天车相似。
4大钩大钩是提升系统的重要设备，它的功用是在正常钻进时悬挂水龙头和钻具，在起下钻时悬挂吊环起下钻具，完成起吊重物、安放设备及起放井架等辅助工作。
目前使用的大钩有两大类。
一类是单独的大钩，其提环挂在游车的吊环上，可与游车分开拆装，如DG—130型大钩；另一类是将游车和大钩做成一个整体结构的游车大钩，如MC—400型游车大钩。
为防止水龙头提环从大钩中脱出，在钩口处装有安全锁体、滑块、拔块、弹簧座及弹簧等构成的安全锁紧装置。
为悬挂吊环和提放钻具，钩身压装轴及挂吊环轴用耳环闭锁，用止动板防止两支撑轴移动。
钩身与钩杆用轴销连接，钩身可绕轴销转一定角度。
5绞车绞车是构成提升系统的主要设备，是组成一部钻机的核心部件，是钻机的主要工作机械之一。
其功用是：提供几种不同的起升速度和起重量，满足起下钻具和下套管的需要；悬挂钻具，在钻进过程中送钻和控制钻压；利用绞车的猫头机构上、卸钻具螺纹；作为转盘的变速机构和中间传动机构；当采用整体起升式井架时用来起放井架；当绞车带捞砂滚筒时，还担负着提取岩心筒、试油等项工作；帮助安装钻台设备，完成其他辅助工作。
钻井八大件与钻井八大系统钻井八大件与钻井八大系统钻井的八大件：天车，大钩、游车、井架、泥浆泵、水龙头、绞车、转盘1井架井架由井架的主体、人字架、天车台、二层台、工作梯、立管平台、钻台和井架底座等几个部分组成，主要用于安放和悬挂天车、游车、大钩、吊环、液气大钳、液压绷扣器、吊钳、吊卡等提升设备与工具。
2天车天车一般是多个滑轮装在同一根芯轴或两根轴心线一致的芯轴上。
现在的天车大都是滑轮通过滚柱轴承装在一根芯轴上。
芯轴一般是双支承的，轴的直径较大，芯轴的一端或两端有黄油嘴，芯轴里有润滑油道。
润滑脂从黄油嘴注入，以润滑轴承。
3游车游车的形状为流线型，以防起下时挂碰二层台上的外伸物。
同时，游车要保证一定的重量，以便它在空载运行时平稳而垂直地下落。
现在，钻机各型游车都是一根芯轴，滑轮在轴上排成一列，其结构与天车相似。
4大钩大钩是提升系统的重要设备，它的功用是在正常钻进时悬挂水龙头和钻具，在起下钻时悬挂吊环起下钻具，完成起吊重物、安放设备及起放井架等辅助工作。
目前使用的大钩有两大类。
一类是单独的大钩，其提环挂在游车的吊环上，可与游车分开拆装，如DG—130型大钩；另一类是将游车和大钩做成一个整体结构的游车大钩，如MC—400型游车大钩。
为防止水龙头提环从大钩中脱出，在钩口处装有安全锁体、滑块、拔块、弹簧座及弹簧等构成的安全锁紧装置。
为悬挂吊环和提放钻具，钩身压装轴及挂吊环轴用耳环闭锁，用止动板防止两支撑轴移动。
钩身与钩杆用轴销连接，钩身可绕轴销转一定角度。
5绞车绞车是构成提升系统的主要设备，是组成一部钻机的核心部件，是钻机的主要工作机械之一。
其功用是：提供几种不同的起升速度和起重量，满足起下钻具和下套管的需要；悬挂钻具，在钻进过程中送钻和控制钻压；利用绞车的猫头机构上、卸钻具螺纹；作为转盘的变速机构和中间传动机构；当采用整体起升式井架时用来起放井架；当绞车带捞砂滚筒时，还担负着提取岩心筒、试油等项工作；帮助安装钻台设备，完成其他辅助工作。

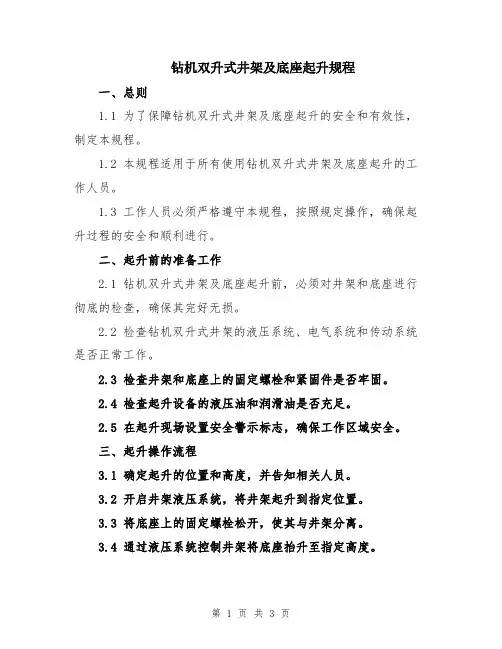

钻机双升式井架及底座起升规程一、总则1.1 为了保障钻机双升式井架及底座起升的安全和有效性，制定本规程。
1.2 本规程适用于所有使用钻机双升式井架及底座起升的工作人员。
1.3 工作人员必须严格遵守本规程，按照规定操作，确保起升过程的安全和顺利进行。
二、起升前的准备工作2.1 钻机双升式井架及底座起升前，必须对井架和底座进行彻底的检查，确保其完好无损。
2.2 检查钻机双升式井架的液压系统、电气系统和传动系统是否正常工作。
2.3 检查井架和底座上的固定螺栓和紧固件是否牢固。
2.4 检查起升设备的液压油和润滑油是否充足。
2.5 在起升现场设置安全警示标志，确保工作区域安全。
三、起升操作流程3.1 确定起升的位置和高度，并告知相关人员。
3.2 开启井架液压系统，将井架起升到指定位置。
3.3 将底座上的固定螺栓松开，使其与井架分离。
3.4 通过液压系统控制井架将底座抬升至指定高度。
3.5 将底座上的固定螺栓重新紧固，确保底座与井架连接牢固。
3.6 关闭井架液压系统，将井架稳固下降至底座上。
3.7 检查井架和底座的固定螺栓是否紧固，确保起升完成后的稳定性。
四、安全注意事项4.1 起升操作必须由经过培训和合格的工作人员进行，非专业人员禁止操作。
4.2 操作人员必须佩戴好安全帽和防护鞋，严禁穿拖鞋或高跟鞋等不安全的鞋类。
4.3 在起升过程中，禁止站在井架和底座的下方，以免发生意外事故。
4.4 不得超过钻机双升式井架和底座的额定载荷，禁止过载操作。
4.5 在起升过程中，如发现异常情况，应立即停止操作，并及时上报相关人员进行处理。
4.6 禁止将寻常工具当作井架和底座起升工具使用，确保使用正规设备进行起升。
五、起升现场的维护和保养5.1 起升现场必须保持清洁整齐，杂物要及时清理。
5.2 常规对钻机双升式井架和底座进行检查，发现异常情况及时修复和更换。
5.3 定期对井架和底座的润滑系统进行保养和维护，确保其正常工作。
5.4 停机时应将井架和底座置于安全位置，并及时关闭液压系统和电气系统，避免发生意外。
