纺织科学技术：送经和卷取(最新版).doc

纺织科学技术：织造工艺参数考试卷及答案（最新版） 考试时间：120分钟 考试总分：100分遵守考场纪律，维护知识尊严，杜绝违纪行为，确保考试结果公正。

1、单项选择题 下面关于入纬率的正确说法是（ ）。

A 、入纬率是衡量织机产量的一项综合考察指标。

B 、织机车速越高，其入纬率一定越大。

C 、织机门幅越宽，其入纬率一定越大。

D 、入纬率的大小与织机车速和门幅无关。

本题答案：A 本题解析：暂无解析 2、问答题 主要纬向织疵有哪几类？其成因是什么？ 本题答案：主要纬向织疵有稀纬、双纬、百脚、脱纬、纬缩等，其成因主 本题解析：主要纬向织疵有稀纬、双纬、百脚、脱纬、纬缩等，其成因主要是纬停装置失灵、送经与卷取不协调、打纬不紧及操作不良等。

3、问答题 主要经向织疵有哪几类？其成因是什么？ 本题答案：主要经向织疵有断经、筘路、三跳三跳、经缩等，其成因主要是经停装置失灵、筘齿松动、开口不清、开口与引 纬不协调、经纱张力调节不当。

4、问答题 简述确定上机张力原则？姓名：________________ 班级：________________ 学号：________________ --------------------密----------------------------------封 ----------------------------------------------线----------------------本题答案：（1）经纱密度较大，或毛羽多时，要适当加大上机张力，以本题解析：（1）经纱密度较大，或毛羽多时，要适当加大上机张力，以利于开清梭口。

（2）纬密大或经纱交错数多，应加大上机张力。

（3）纱支细，上机张力小些。

（4）上下层经纱张力差异大时，上机张力要大些。

（5）经纱质量或上浆质量不好，上机张力要小。

（6）准备工序的经纱张力比较均匀，上机张力可小些，以保护经纱条干。

准备工序的经纱张力不均匀，上机张力应大些，以保证开清梭口。

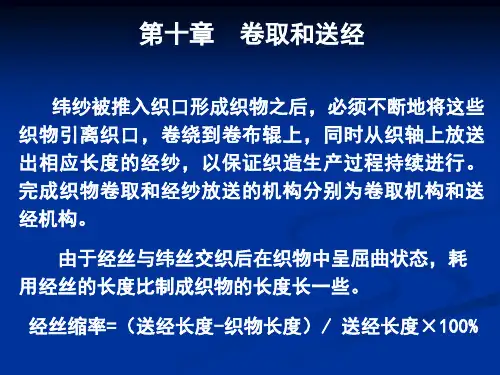

1.试述卷取机构和送经机构的作用和工艺要求答：卷取机构的作用是：将织口处初步形成的织物引离织口卷绕到卷布辊上，同时与织机上其它机构相配合，确定织物的纬纱排列密度和纬纱在织物内的排列特征。

送经机构的作用：能根据织物纬密的大小，从织轴上均匀送出相应长度的经纱，确定经纱所需的上机张力，并在织造过程中保持经纱张力大致稳定。

送经的工艺要求：保证从织轴上均匀的送出经纱，以适应织物形成的要求，给经纱以符合工艺要求的上机张力，并在织造过程中保持张力的稳定。

2.试述常用的卷取、送经机构的类型，比较其优缺点。

消极式送经机构-非调节式送经---由经纱拖动织轴回转送出经纱张力均匀难以保证逐步淘汰积极式送经机构调节式送经---由机构传动织轴回转送出经纱但经纱的送出量则是由调节装置根据经纱张力的变化来调节有机械式--以后梁系统的运动来检测经纱张力变化经纱张力自动调节结构较复杂零件易磨损产生机械故障张力控制和调节系统对经纱张力的动态响应较差电子式---机构简单作用灵敏有效防止疵点适应高速双轴制送经机构使用在公称筘幅2300以上的阔幅无梭织机上一般采用并列双轴送经方式卷取机构：（1）积极式的卷取机构特点：从织口处引离的织物长度由卷取机构积极控制，形成织物中纬纱同侧间距相等。

缺点：纬纱间距因纬纱粗细不匀而异。

分类：积极式连续卷取机构积极式间歇卷取机构（2）消极式的卷取机构特点：从织口处引离的织物长度不受控制，形成织物中纬纱的间距比较均匀。

缺点：这种机构比较陈旧适用于纬纱粗细不匀的织物加工（如：废纺棉纱、粗纺毛纱等）送经机构：（1）非调节式送经特点：送经量可由人工通过改变织轴制动力矩来调节。

缺点：人工调节增加挡车工的劳动强度，并且经纱张力均匀程度得不到保证，被淘汰。

（2）调节式送经特点：送经量受当时的经纱张力状态决定或者由感触元件来改变动力矩，从而达到控制送经量的目的。

3.对机械卷取和电子卷取进行比较。

机械卷取：结构简单，调节卷取量方便电子式卷取机构：特点：①不需要变换齿轮②纬密可以无级变化，满足织物设计要求③通过编程可定量卷取和停卷，还可以改变卷曲量6.何为织物的机上纬密和下机纬密？影响织物下机缩率的因素有那些？7.答：纬密是指单位长度（10cm）内所织入的纬纱根数.机上纬密=100/LL为织机主轴回转一周所对应的织物卷取长度(mm).机下纬密=机上纬密/＀1-织物下机缩率＀.织物下机缩率随着织物原料种类、织物组织和密度、纱线特数、经纱上机张力及车间温湿度等因素有关.。

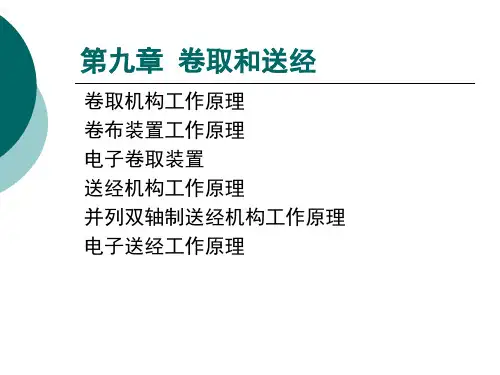

第九章卷取和送经第一节卷取机构按其作用原理分类：①积极式卷取机构；②消极式卷取机构一、积极式卷取机构：通过轮系传动，驱动刺毛辑回转，将织物引离织口。

间歇式一一有梭织机(如下图)1、间歇式卷取机构工作原理卷取动力来源于织机主轴的传动。

织机主轴一回转f箱座往复摆动T每织入一根纬纱T棘轮转动一齿一轮系作用f刺毛辑转过一个角度f织物引离织口。

由于每织一根纬纱，刺毛辑转动一次，所以属间歇式卷取机构。

机上纬密=(Z1×Z3×Z5×Z7×10)∕(Z2×Zι×Z6×-D)(WlOcm)下机纬密二K7(l-a j2)经纱下机缩率电一般为2—3%,Z2及Z3为变换齿轮。

根据不同的织物，可通过选择合适的变换齿轮Z2、Z3,以达到所定织物的下机纬密。

在实际生产中，试织新品种时，先根据以前生产的类似产品估计下机经纱缩率，并考虑工厂变换齿轮的备件情况，初步计算和选择变换齿轮的齿数，然后进行试织。

根据试织情况，看下机纬密是否超过规定范围，再调整变换齿轮齿数，直到纬密符合要求为止。

间歇式卷取机构结构简单，但卷取机构工作过程中，棘轮与棘爪频繁碰撞，机件易磨损及松动，使织物纬密发生变化。

适合于中低速有梭织机。

2、连续式卷取机构工作原理为了适应织机高速运转，许多无梭织机广泛采用了包含蜗杆蜗轮的传动轮系，刺毛辐由轮系从织机主轴获得驱动力矩，连续转动，这就是连续卷取机构。

蜗杆转速与主轴转速相同，织机工作时，刺毛辑连续回转，将织物引离织口，然后卷绕在卷布幅上，为连续式。

机上纬密=P*'=(Z2XZ4XZ6XZ8XZK,XlO)∕(Z∣XZ3XZ5XZ7XZ9XJrD)(根/10Cnl)下机纬密=K=P；/(l-a j2)Z3、Z1.Zs、Ze为变换齿轮不同织物规格，根据P√→四只变换齿轮，10种齿轮(齿数)可供选择，互相搭配。

3、电动卷取机构(ETU)：卷取机构与主电机脱离，采用单独的变速电机驱动刺毛辐回转，将织物引离织口。

《送经和卷取》考试时间：120分钟 考试总分：100分遵守考场纪律，维护知识尊严，杜绝违纪行为，确保考试结果公正。

1、针刺式边撑有刺环式、（）和圆盘式式。

（ ）2、送经机构的作用是送出经纱；调节（）。

（ ）3、送经机构可分为间歇式、（）和并列双轴式送经机构。

（ ）4、卷取机构可分为（）、连续式。

（ ）5、按卷布棍的安装位置分卷取机构有（）和非分离式。

（ ）姓名：________________ 班级：________________ 学号：________________--------------------密----------------------------------封 ----------------------------------------------线-------------------------6、针刺式边撑又分为刺辊式、刺环式、（）三种。

（）7、电子送经机构经纱张力采集系统有接近开关方式和（）方式。

（）8、织机纬纱断头自停装置分为边侧纬纱叉、（）、织口探纬针及电子式纬停装置。

（）9、电子式纬停装置目前有压电陶瓷传感型、光电式和（）。

（）10、织造降落伞布料边撑应采用（）（）A.刺辊式B.圆盘式C.全幅边撑D.刺环式11、控制织物经密的机构是（）（）A.送经机构B.卷曲机构C.打纬机构D.引纬机构12、新型织机送经机构多采用（）（）A.消极式B.调节式积极式C.积极式D.间歇式13、钢板是用来控制（）（）A.多梭箱机构B.多臂开口机构C.投梭机构D.卷取机构14、七轮式卷取机构属于（）（）A.积极式B.消极式C.积极间歇式D.积极连续式15、织机起火应怎样处理（）（）A.必须先切断电源B.用干沙、滑石粉扑灭C.用干粉灭火器扑灭D.用水扑灭E.用泡沫灭火器扑灭16、织机无人接班停车时（）（）A.关车后要切断电源B.只关掉电源即可C.梭口调整到平综状态D.梭子应放在里侧梭箱E.梭子放在梭库内17、检查机械故障应（）（）A.采用眼看、耳听、手抚摸B.以眼看为主，耳听为辅C.眼看、手摸D.以手摸为主、眼看为辅E.三者集中、手脑并用18、新型多臂织机纹板控制（）（）A.综框的运动规律B.选纬机构C.引纬机构D.打纬机构E.卷取机构19、织造常规织物采用（）边撑（）A.刺辊式B.刺环式C.刺轴式D.刺盘式E.全幅式20、以下几种情况需要使用双织轴织造（）（）A.经密特别大B.纬密特别大C.毛巾织物D.两种经纱织缩不同E.泡泡纱织物21、新型织机大都采用非分离式连续卷取机构。

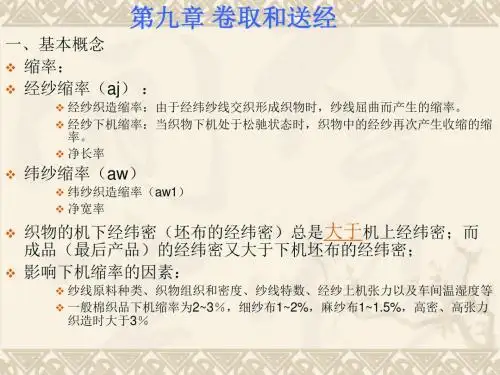

6.何谓织物的机上纬密和下机纬密？影响织物下机缩率的因素有哪些？答：✓机上纬密： 在织机上具有一定张力条件下的纬密Pw’ ，理论纬密。

✓机下纬密： 即实际纬密 Pw ，下机后量得的纬密（经向收缩）✓影响织物下机缩率的因素有：织物原料种类（棉的下机缩率一般为2%-3%）、织物组织和密度、纱线特数、经纱上机张力、车间温湿度等。

7.不同的送经机构上，如何确定他们的可织纬密范围？答：不同的送经机构上，都是根据每纬最大、最小送经量确定其可织纬密范围的。

L′jmax ＝系数 Mmax Dmin(稀疏织物)⨯⨯L′jmin ＝系数 Mmin Dmax （高密织物）⨯⨯P wmin ＝ P wmax ＝max 100(1)j j L a '-min 100(1)j j L a '-L′jmax ——每纬最大送经量 L′jmin ——每纬最小送经量Mmax ——主轴回转一周棘轮转过的最大齿数Mmin ——主轴回转一周棘轮转过的最少齿数Dmin ——空轴的织轴直径 Dmax ——满轴的织轴直径——经纱相对于成布缩率j a P wmin ——最小纬纱密度 P wmax ——最大纬纱密度举例：cm10/787~3151cm10/153~1572cm10/157~57311cm 10/5787.00-186.10100aj -1'100wmax cm 10/572.00-194.71100aj -1'100wmin %2a %7a mm 86.10m 0156.00'mm 94.71m 0156.00'''310;51;595;115222jmin jmax j j min min j jmin min max j jmax jmin jmax 2max min max min 根，细档纬密：根，中档纬密：根，粗档纬密：物纬密。

头数，以适应不同的织蜗杆在实际使用中，可改变）（根）（）（）（根）（）（）：为，低密织物为高密织物取可织纬密范围是（一般）（）（分别为：和最小每纬送经量最大每纬送经量）能满足织物所要求的当送经机构（====⨯===⨯===⨯⨯===⨯⨯=======Z Z Z L P L P D L L D L L L L Z m m mm D mm D 8.边撑有什么作用？常用的边撑形式有哪几种？各适用于什么场合？答：边撑的作用：在织物形成过程中，经纬纱的交织（纬纱屈曲）决定了成布的宽度小于经纱的穿筘幅宽，造成织口处的经纱（特别是边经纱）倾斜曲折，容易使边经纱断头、钢筘两侧过度磨损。

织机的五大运动目录•引言•开口运动•引纬运动•打纬运动•卷取运动•送经运动•总结与展望01引言目的和背景目的介绍织机的五大运动，帮助读者了解织机的工作原理和运作过程。

背景织机作为纺织工业的核心设备，其性能和运动方式直接影响到纺织品的质量和生产效率。

分类根据织物的种类和生产工艺的不同，织机可分为多种类型，如喷气织机、剑杆织机、喷水织机等。

定义织机是一种用于将纱线或长丝通过交织或编织等方式制成织物的机器。

工作原理织机通过五大运动的协同作用，将经纱和纬纱交织在一起形成织物。

这五大运动包括开口运动、引纬运动、打纬运动、送经运动和卷取运动。

织机简介02开口运动开口运动概念开口运动定义在织机工作过程中，通过开口机构使综框做上下往复运动，把穿在综丝上的经纱分成上下两层，形成梭口，为引纬创造条件。

开口运动的重要性开口运动是织机五大运动之一，是实现织物织造的关键步骤，对织物的质量和生产效率有着重要影响。

开口机构及作用开口机构组成开口机构主要由凸轮、连杆、综框、回综弹簧等部件组成。

开口机构作用在凸轮的控制下，通过连杆使综框做上下往复运动，从而实现经纱的分层和梭口的形成。

开口运动与其他运动配合开口运动与时间配合开口运动的时间配合是指开口运动与其他织机运动在时间上的协调关系，如与引纬运动、打纬运动等的配合。

开口运动与空间配合开口运动的空间配合是指开口机构在形成梭口时，上下层经纱之间的空间位置关系，以及梭口大小、清晰度的控制等。

03引纬运动引纬运动概念定义引纬运动是将纬纱从织机的一边引到另一边，形成织物横向的纱线密度，与经纱交织构成织物。

重要性引纬是织机五大运动中最为关键的一环，其性能直接影响到织机的生产效率和织物的质量。

引纬机构及作用引纬机构包括钢筘、剑杆、喷气或喷水等装置，用于带动纬纱完成穿越织口的动作。

作用将纬纱按照预定的轨迹和时间要求，从织机的一侧引到另一侧，与经纱交织形成织物。

引纬方式及选择利用剑杆带动纬纱穿越织口，适用于多品种、小批量的织物生产。
