纺织科学技术：引纬知识点.doc

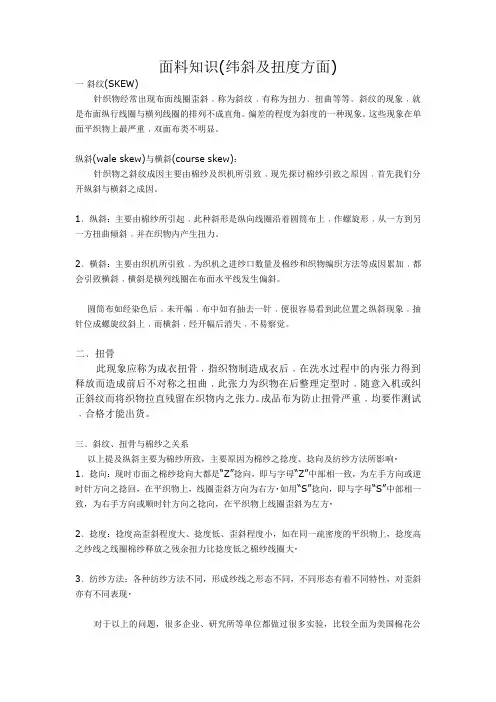

面料知识(纬斜及扭度方面)一斜纹(SKEW)针织物经常出现布面线圈歪斜﹐称为斜纹﹐有称为扭力﹑扭曲等等。

斜纹的现象﹐就是布面纵行线圈与横列线圈的排列不成直角。

偏差的程度为斜度的一种现象。

这些现象在单面平织物上最严重﹐双面布类不明显。

纵斜(wale skew)与横斜(course skew)：针织物之斜纹成因主要由棉纱及织机所引致﹐现先探讨棉纱引致之原因﹐首先我们分开纵斜与横斜之成因。

1﹑纵斜：主要由棉纱所引起﹐此种斜形是纵向线圈沿着圆筒布上﹐作螺旋形﹐从一方到另一方扭曲倾斜﹐并在织物内产生扭力。

2﹑横斜：主要由织机所引致﹐为织机之进纱口数量及棉纱和织物编织方法等成因累加﹐都会引致横斜﹐横斜是横列线圈在布面水平线发生偏斜。

圆筒布如经染色后﹐未开幅﹐布中如有抽去一针﹐便很容易看到此位置之纵斜现象﹐抽针位成螺旋纹斜上﹐而横斜﹐经开幅后消失﹐不易察觉。

二﹑扭骨此现象应称为成衣扭骨﹐指织物制造成衣后﹐在洗水过程中的内张力得到释放而造成前后不对称之扭曲﹐此张力为织物在后整理定型时﹐随意入机或纠正斜纹而将织物拉直残留在织物内之张力。

成品布为防止扭骨严重﹐均要作测试﹐合格才能出货。

三﹑斜纹、扭骨与棉纱之关系以上提及纵斜主要为棉纱所致，主要原因为棉纱之捻度、捻向及纺纱方法所影响‧1﹑捻向：现时市面之棉纱捻向大都是“Z”捻向，即与字母“Z”中部相一致，为左手方向或逆时针方向之捻回，在平织物上，线圈歪斜方向为右方‧如用“S”捻向，即与字母“S”中部相一致，为右手方向或顺时针方向之捻向，在平织物上线圈歪斜为左方‧2﹑捻度：捻度高歪斜程度大、捻度低、歪斜程度小，如在同一疏密度的平织物上，捻度高之纱线之线圈棉纱释放之残余扭力比捻度低之棉纱线圈大‧3﹑纺纱方法：各种纺纱方法不同，形成纱线之形态不同，不同形态有着不同特性，对歪斜亦有不同表现‧对于以上的问题，很多企业、研究所等单位都做过很多实验，比较全面为美国棉花公司对以上之问题发表的结果﹐如下：以18针单面织机，棉纱以100%全棉Ne18s单纱织平纹布，而棉纱分别以环锭纺、气流纺及喷气纺三种方法之棉纱，捻度以捻系数TM：3﹑3.5﹑4纺纱(喷气纺除外)，捻向以“Z”及“S”做，结果(经5次洗水及烘干后结果)：环锭纺“Z”捻向：TM：3——歪斜10.5，斜向为右；TM：3.5—歪斜12.6，斜向为右；TM：4——歪斜18.5，斜向为右；环锭纺“S”捻向：TM：3——歪斜15.8，斜向为左；TM：3.5—歪斜17.6，斜向为左；TM：4——歪斜20.3，斜向为左；气流纺“Z”捻向：TM：3——歪斜3.5，斜向为右；TM：3.5—歪斜5.2，斜向为右；TM：4——歪斜8.7，斜向为右；喷气纺“Z”捻向﹕歪斜12.3﹐斜向为右；喷气纺“S”捻向歪斜17.6﹐斜向为左；以上结果可看出﹐捻度大﹐歪斜度大﹐捻向对线圈之斜向影响﹐环锭纺纱因成纱结构形态，对斜度影响最大﹐气流纺最小。

纺织科学技术：引纬考点巩固模拟考试 考试时间：120分钟 考试总分：100分遵守考场纪律，维护知识尊严，杜绝违纪行为，确保考试结果公正。

1、单项选择题 喷水织机的喷射泵如采用定速喷射工作方式时，其特点是（ ）。

A 、水速、水量和水压不随车速变化，而喷射角随车速的增加而增加。

B 、水量和水压不随车速变化，而水速和喷射角随车速的增加而增加。

C 、水量和喷射角不随车速变化，而水速和水压随车速的增加而增加。

D 、水速和水压不随车速变化，而水量和喷射角随车速的增加而增加。

本题答案： 2、多项选择题 下列剑杆织机中，采用非分离式筘座传剑机构是（ ）。

A 、国产GA747型 B 、SMIT 公司TP500型 C 、PICANOL 公司GTM-AS 型 D 、SMIT 公司FAST 型 本题答案： 3、单项选择题 投梭时间的调整应比开口时间（ ）A 、早 B 、迟 C 、随开口时间的迟早而相应推迟或提早 D 、没有关系 本题答案： 4、问答题 简述1511织机制梭过程？姓名：________________ 班级：________________ 学号：________________--------------------密----------------------------------封 ----------------------------------------------线----------------------本题答案：5、填空题剑杆织机纬纱的交接方式有叉入式、夹持式、交付式和（）。

本题答案：6、单项选择题辅助喷嘴的排列间距要求一般是（）。

A、靠近主喷嘴的前、中段较稀，而后段较密。

B、靠近主喷嘴的前、中段较密，而后段较稀。

C、靠近主喷嘴的前段较密，而中、后段较稀。

D、靠近主喷嘴的前段较稀，而中、后段较密。

本题答案：7、判断题调投梭机构时，先调投梭时间，后调投梭力。

本题答案：8、名词解释入纬率本题答案：9、判断题管道片起控制片梭飞行方向的作用。

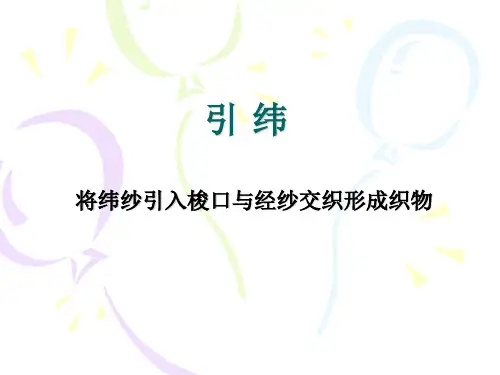

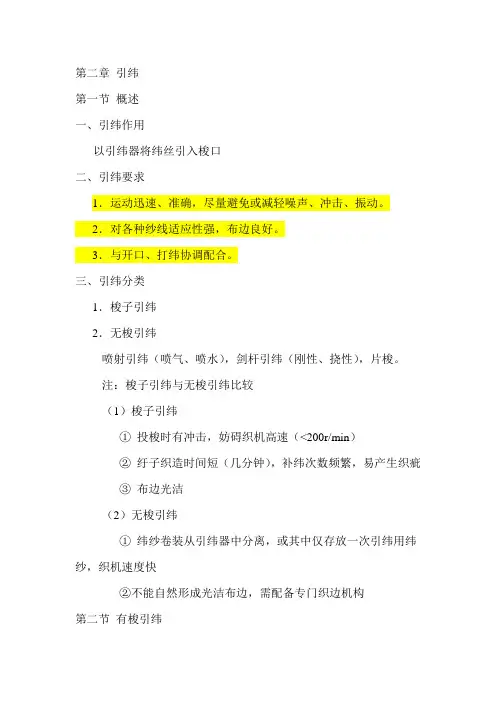

第二章引纬第一节概述一、引纬作用以引纬器将纬丝引入梭口二、引纬要求1．运动迅速、准确，尽量避免或减轻噪声、冲击、振动。

2．对各种纱线适应性强，布边良好。

3．与开口、打纬协调配合。

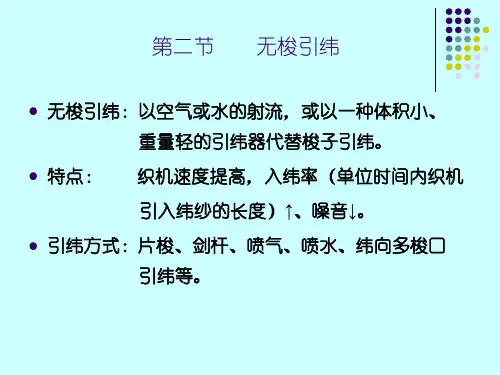

三、引纬分类1．梭子引纬2．无梭引纬喷射引纬（喷气、喷水），剑杆引纬（刚性、挠性），片梭。

注：梭子引纬与无梭引纬比较（1）梭子引纬①投梭时有冲击，妨碍织机高速（<200r/min）②纡子织造时间短（几分钟），补纬次数频繁，易产生织疵③布边光洁（2）无梭引纬①纬纱卷装从引纬器中分离，或其中仅存放一次引纬用纬纱，织机速度快②不能自然形成光洁布边，需配备专门织边机构第二节有梭引纬一、有梭引纬机构的组成与分类（一）有梭引纬机构的组成1．投梭装置2．制梭缓冲装置（二）有梭引纬机构的分类（按传动投梭棒作用力之位置高低）1．上投梭（麻织机）2．中投梭（丝、毛织机）3．下投梭（棉织机）二、梭子在梭口中自由飞行的运动分析1．平均速度V pV p =t s长筘幅l l s +=n n n t j c 6660360αααα-==∙= j c np l l V αα-+=)(6梭长筘幅三、击梭（投梭）12．f 对击梭过程产生的影响（1）投梭开始后，由于梭箱阻力及梭子惯性力的存在，弯轴虽转过β，梭子并未移动，其滞后值f L。

（2）皮结移动初期，惯性阻力继续增加，f逐渐增加，织机供给投梭机构的能量一部分使梭子加速，而另一部分转化为投梭机构的弹性势能。

（3）f达到最大值f max，投梭机构具有最大弹性势能，此后，f 减小，投梭机构逐渐释放势能，使梭子运动更快。

（4）投梭终了，f完全恢复（=0），弹性势能全部释放出来，梭子获得最大速度。

（二）击梭工艺参数1．投梭力（投梭动程）（1）表示方法皮结投梭动程的距离（18~24cm）（2）对织造的影响投梭力过大、过小，均易造成轧梭。

2．投梭时间（投梭终了时间）（1）表示方法投梭转子与投梭桃尖（鼻）举起至最高位置时，主轴的位置角。

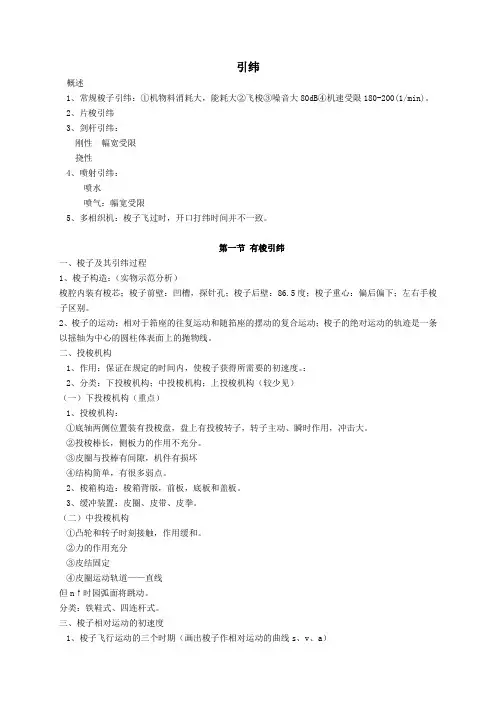

引纬概述1、常规梭子引纬：①机物料消耗大，能耗大②飞梭③噪音大80dB④机速受限180-200(1/min)。

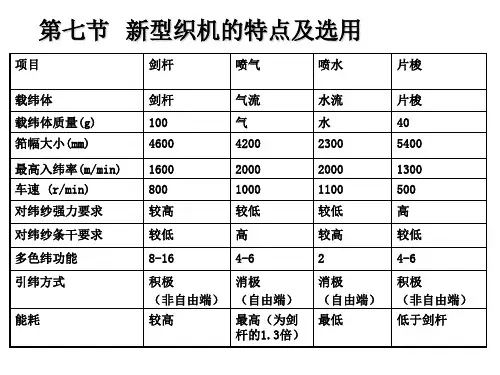

2、片梭引纬3、剑杆引纬：刚性幅宽受限挠性4、喷射引纬：喷水喷气：幅宽受限5、多相织机：梭子飞过时，开口打纬时间并不一致。

第一节有梭引纬一、梭子及其引纬过程1、梭子构造：（实物示范分析）梭腔内装有梭芯；梭子前壁：凹槽，探针孔；梭子后壁：86.5度；梭子重心：偏后偏下；左右手梭子区别。

2、梭子的运动：相对于筘座的往复运动和随筘座的摆动的复合运动；梭子的绝对运动的轨迹是一条以摇轴为中心的圆柱体表面上的抛物线。

二、投梭机构1、作用：保证在规定的时间内，使梭子获得所需要的初速度。

：2、分类：下投梭机构；中投梭机构；上投梭机构（较少见）（一）下投梭机构（重点）1、投梭机构：①底轴两侧位置装有投梭盘，盘上有投梭转子，转子主动、瞬时作用，冲击大。

②投梭棒长，侧板力的作用不充分。

③皮圈与投棒有间隙，机件有损坏④结构简单，有很多弱点。

2、梭箱构造：梭箱背版，前板，底板和盖板。

3、缓冲装置：皮圈、皮带、皮拳。

（二）中投梭机构①凸轮和转子时刻接触，作用缓和。

②力的作用充分③皮结固定④皮圈运动轨道——直线但n↑时园弧面将跳动。

分类：铁鞋式、四连杆式。

三、梭子相对运动的初速度1、梭子飞行运动的三个时期（画出梭子作相对运动的曲线s、v、a）①击梭时期α1（B 段）S 1：30°-40°V 0～v 1max②自由飞行时期α2（C 段）S 2：90°-170°V ：v 1max →V 2等减速③制动阶段α2（D 段）S 3：40°-50°V 1：V 2→0E 点达到静止。

所以梭子通过梭口的时间角为80°-240°，同时由于受到开口过程的限制，实际上允许梭子通过梭口的时间角为90°-170°。

这一阶段的负加速度对梭子安全飞行有利。

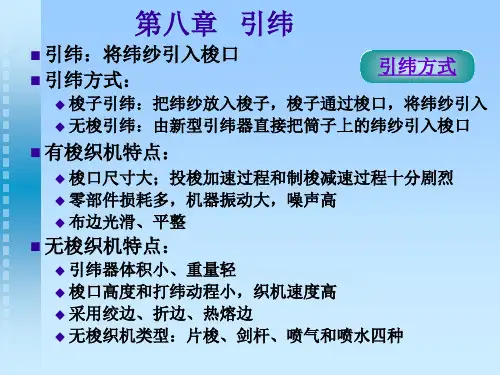

第八章引纬1、投梭力：也称投梭动程，指织机由静止状态被人工缓缓转动其主轴，皮结推动梭子移过的距离。

2、投梭时间：指的是投梭转子开始与投梭鼻接触、皮结即将推动梭子时的主轴位置角。

3、选择梭子应注意什么？材料：一般采用耐冲击、耐磨损、质地坚韧的优质或压缩木质制成，现多采用工程塑料制成，两端镶有梭尖、梭尖是用中碳钢制成的圆锥体，以提高其耐冲击性能。

结构形式：为减少飞行阻力和顺利进出梭口，外形呈流线型且表面光滑;梭子的尺寸由梭口大小及其内腔尺寸大小决定（详见课本P183）。

梭子重量：以轻为好，以利于提高织机速度，减少噪声和机器振动。

4、制梭的三个阶段a. 梭子与制梭铁斜碰撞制梭：斜碰撞使梭子v下降1％，但制梭铁获得w0, 向外甩出，与梭子脱离，对摩擦制梭，吸收梭子动能不利。

所以，应尽量使外甩时间，外甩动程。

b. 制梭铁及梭箱前板对梭子摩擦制梭：梭子碰撞制梭铁向外转动后，制梭弹簧钢板使之复位重新压紧在梭子上，随梭子向前运动受到制梭铁和梭箱前板的摩擦制动作用，从而吸收梭子动能。

c. 皮圈在皮圈架上滑行的摩擦制梭及三轮缓冲装置制梭过程：⊙梭子撞击皮结；⊙皮结撞击投梭棒；⊙投梭棒撞击皮圈，皮圈产生拉伸变形；⊙投梭棒带动三轮缓冲装置，产生扭转和扭簧变形。

制梭过程起主要作用的是第三阶段，梭子的大部分动能为皮结、皮圈和三轮缓冲装置所吸收。

第九章打纬1、轴向打纬筘座脚摆动至最前、最后位置时，相应位置上牵手栓中心的连线通过曲轴中心，该打纬被称为轴向打纬特点：筘座脚向前摆动和向后摆动各占织机主轴工作时间转角的180度，即平均速度相等的特性2、非轴向打纬:筘座脚摆动至最前、最后位置时，相应位置上牵手栓中心的连线不通过曲轴中心，该打纬被称为非轴向打纬。

非轴向偏度:曲轴中心到这根连线的距离。

特点：筘座脚向前摆动和向后摆动占织机主轴工作时间转角不相等的特性。

3、打纬力、打纬阻力打纬阻力: 在打纬过程中，经纬纱线间产生急剧的摩擦和屈曲作用，当钢筘到达最前方位置时，这些作用最为剧烈，因而产生最大的阻力，这个最大的阻力称为打纬阻力。

引纬[填空题]1投梭时间的表示方法有两种，分别是距离法和（）。

参考答案：角度法[单项选择题]2、每纬的能量消耗最低的织机是（）A.喷气织机B.剑杆织机C.喷水织机D.片梭织机参考答案：C[单项选择题]3、SM93型织机的传剑机构是（）A.连杆与周转轮子B.球面曲柄C.共轭凸轮D.滑块齿条参考答案：C[判断题]4、调投梭机构时，先调投梭时间，后调投梭力。

参考答案：错[判断题]5、管道片起控制片梭飞行方向的作用。

参考答案：错[填空题]6简述1511织机制梭过程？参考答案：三个阶段。

首先，由梭子与制梭铁碰撞吸收掉梭子的一部分能量。

其次，梭子撞击皮结后，推动投梭棒，通过投梭棒帽将侧板前端抬起，带动偏心轮缓冲装置吸收梭子的一部分能量。

随后，投梭棒触及皮圈，并将其向外侧推动，利用皮圈移动的摩擦力和皮圈的弹性变形吸收掉梭子的其余能量。

[填空题]7比较刚性剑杆和挠性剑杆的特点？参考答案：刚性剑杆是利用刚直坚牢的引纬杆的往复运动来进行引纬的，这种引纬的纬纱交接比较可靠，但惯性大，机器的占地面积大。

挠性剑杆，利用扁平的钢带或尼龙带的伸卷作用完成引纬的，挠性剑杆织机比较紧凑，并有利于提高车速，但引纬动作可靠性较差。

[单项选择题]8、辅助喷嘴的供气方式是（）。

A.集体供气B.单独供气C.分组依次供气D.单独依次供气参考答案：C[单项选择题]9、特别适合于多色纬织物织造的织机是（）。

A.片梭织机B.剑杆织机C.喷气织机D.喷水织机参考答案：B[单项选择题]10、有一种四连杆打纬机构，其曲柄半径R为76毫米，牵手长度L为138毫米，按R/L分类，该机构属于（）四连杆打纬机构。

A.长牵手B.中牵手C.短牵手D.无法界定参考答案：C[填空题]11比较有梭引纬与片梭引纬的异同？参考答案：两者引纬都过程都分三个阶段，即投梭阶段、梭子的自由飞行阶段和制梭阶段。

但两者引纬又有区别，具体表现在：1）有梭引纬是双向引纬在，而片梭引纬是单向引纬；2）有梭引纬的梭子既起引纬作用，又有载纬的作用，而片梭引纬的梭子只起引纬作用，不装载纬纱；3）有梭引纬采用投梭棒投梭，其引纬工艺参数与织机车速有关，而片梭引纬采用扭轴投梭，引纬工艺参数与织机车速无关；4）有梭引纬的投梭机构与打纬机构连在一起，而片梭引纬的投梭机构与打纬机构是分离的。
