Y4-73No18D型引风机技术协议

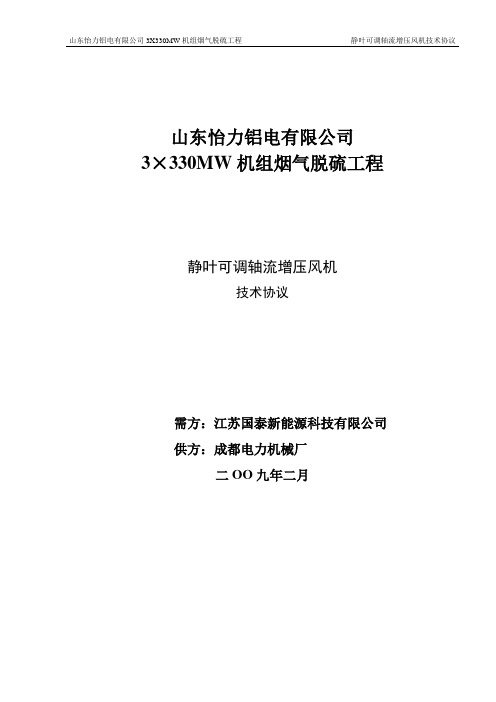

山东怡力铝电有限公司3×330MW机组烟气脱硫工程静叶可调轴流增压风机技术协议需方：江苏国泰新能源科技有限公司供方：成都电力机械厂二OO九年二月目录1. 总则 (1)2.设计要求 (1)2.1风机设备参数 (1)2.2烟气组分 (2)2.3风机型式 (2)3.技术要求 (4)3.1对风机性能的基本要求 (4)3.2对风机制造的基本要求 (7)3.3对电气设备的基本要求 (9)3.4对仪表和控制的基本要求 (11)4质量保证和试验 (13)4.1规程、规范和标准 (13)4.2风机性能保证值（由供方填写） (14)4.3风机的质量保证 (15)4.4风机试验 (16)5.供货范围 (17)5.1 供方的任务 (17)5.2 供方提供的设备 (17)6. 包装与运输 (19)7. 技术文件 (20)7.1提供资料如下（但不限于）： (20)7.2合同签定后提交的资料（但不限于）： (20)7.3当电动机由供方配套供给时，供方应提供的资料 (21)7.4随设备供货提供的资料 (22)7.5对技术资料的要求 (22)8.供方数据(由风机厂家填写) (22)9.技术资料及交付进度 (23)10.设备监造（检验）和性能验收试验 (24)11.技术服务和设计联络 (26)1. 总则1.1本技术规范书适用于山东怡力铝电有限公司3X330MW机组烟气脱硫工程。

包括静叶可调轴流式吸风机的本体及其驱动装置、辅助设备的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2本技术规范书所提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文。

供方应保证提供符合技术规范书和现行工业标准的优质产品。

1.3如果供方没有以书面方式对本技术规范书的条文提出异议，那么需方将认为供方提出的产品完全符合本技术规范书的要求。

1.4供方所采用的零部件等，必须是技术和工艺先进，并经过两年以上运行实践已证明是成熟可靠的产品。

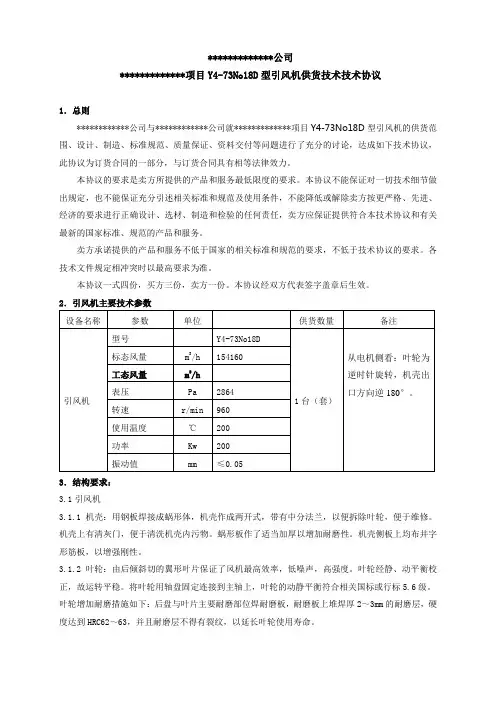

*************公司*************项目Y4-73No18D型引风机供货技术技术协议1．总则************公司与************公司就*************项目Y4-73No18D型引风机的供货范围、设计、制造、标准规范、质量保证、资料交付等问题进行了充分的讨论，达成如下技术协议，此协议为订货合同的一部分，与订货合同具有相等法律效力。

本协议的要求是卖方所提供的产品和服务最低限度的要求。

本协议不能保证对一切技术细节做出规定，也不能保证充分引述相关标准和规范及使用条件，不能降低或解除卖方按更严格、先进、经济的要求进行正确设计、选材、制造和检验的任何责任，卖方应保证提供符合本技术协议和有关最新的国家标准、规范的产品和服务。

卖方承诺提供的产品和服务不低于国家的相关标准和规范的要求，不低于技术协议的要求。

各技术文件规定相冲突时以最高要求为准。

本协议一式四份，买方三份，卖方一份。

本协议经双方代表签字盖章后生效。

2．引风机主要技术参数设备名称参数单位供货数量备注引风机型号Y4-73No18D1台（套）从电机侧看：叶轮为逆时针旋转，机壳出口方向逆180°。

标态风量m3/h 154160工态风量m3/h表压Pa 2864转速r/min 960使用温度℃200功率Kw 200振动值mm ≤0.053．结构要求：3.1引风机3.1.1机壳：用钢板焊接成蜗形体，机壳作成两开式，带有中分法兰，以便拆除叶轮，便于维修。

机壳上有清灰门，便于清洗机壳内污物。

蜗形板作了适当加厚以增加耐磨性。

机壳侧板上均布井字形筋板，以增强刚性。

3.1.2叶轮：由后倾斜切的翼形叶片保证了风机最高效率，低噪声，高强度。

叶轮经静、动平衡校正，故运转平稳。

将叶轮用轴盘固定连接到主轴上，叶轮的动静平衡符合相关国标或行标5.6级。

叶轮增加耐磨措施如下：后盘与叶片主要耐磨部位焊耐磨板，耐磨板上堆焊厚2～3mm的耐磨层，硬度达到HRC62～63，并且耐磨层不得有裂纹，以延长叶轮使用寿命。

Y系列(xìliè)锅炉引风机规格型号Y系列(xìliè)锅炉引风机规格型号一、风机(fēnɡ jī)的用途Y5-47、Y5-48、Y6-30锅炉引风机是为适应燃用各种煤质并配有消除尘烟装置的(1-20吨/小时)工业锅炉而联合(liánhé)设计的最高全压效率达90.5%的新系列锅炉引风机，凡进气条件相当，性能又相适应者均可选用，但最高温度不得超过250℃。

二、风机(fēnɡ jī)的特点当前工业锅炉系列较多，燃用煤质优劣悬殊，配用的除尘器阻力不一，所需的引风机的风量、风压差异较大，为适应上述情况，考虑到风机的经济性，除配20吨锅炉的引风机能以一个机号用不同转速来满足同一吨位锅炉配置各类除尘器的要求，减少了风机的系列和机号，而且也便于使用单位根据情况，自行变换(biànhuàn)主转速来获得所需的较理想的风量、风压。

1．Y5-47锅炉引风机制成单吸入，机号有№4C、5C、6C、8C、9C、12D、12.4D 七种。

Y5-48锅炉引风机机号有№4C、5C、6.3C、8C、10C、12.5CD六种；Y6-30锅炉引风机有3.5C、4.3C、4.8C、5.4C、6.5C、7.5C、8.5C七种。

引风机又可制成左旋转和右旋转两种型式。

从传动部正视风机，如叶轮顺时针旋转称为右旋转，以“右”表示，逆时针旋转称为左旋转，以“左”表示。

风机的出风口位置以机壳的出风口角度表示。

“左”“右”均可制成0度、90度、180度三种角度。

2、风机均为离心式烟气引风机，由叶轮、机壳、进风口、传动部、调节门等部分组成。

叶轮：有12片材料为16Mn的后倾平板叶片，焊接于弧形前盘与平板后盘中间，经静、动平衡校正，因此，运转平稳，有较高的强度和耐磨性，使用寿命较长。

机壳：用钢板焊接成蜗壳整体。

№8以上“左”、“右”旋转通用。

进风口：敛散式的进风口制成整体结构，用螺栓固定在机壳入风口侧。

风机选型及计算风机是输送⽓体的机械总称。

风机是⼀种通⽤⼯业设备产品，⽤途⾮常⼴泛，公共的、商业的民⽤建筑和⼏乎所有的⼯业⼚房和⽣产线上都离不开风机的应⽤。

同时，风机作为除尘设备的动⼒装置，其选型对除尘效果起到相当重要的作⽤。

风机分类：按流动⽅向分类：离⼼式：⽓流轴向进⼊叶轮后主要沿径向流动。

轴流式：⽓流轴向进⼊风机叶轮后近似地在圆柱型表⾯上沿轴线⽅向流动。

混流式：在风机的叶轮中⽓流的⽅向处于轴流式与离⼼式之间，近似沿锥⾯流动。

横流式：横流式通风机有⼀个筒形的多叶叶轮转⼦，⽓流沿着与转⼦轴线垂直的⽅向，从转⼦⼀侧的叶栅进⼊叶轮，然后穿过叶轮转⼦内部，通过转⼦的另⼀侧的叶栅，将⽓流排出。

按⽤途分类：按通风机的⽤途分类，可分为引风机，纺织风机，消防排烟风机。

通风机的分类⼀般以汉语拼⾳字头代表。

风机⽤途及分类风机分类：按⽐转速分类：⽐转速是指达到单位流量和压⼒所需转速。

1.低⽐转速（n=11～30）该类风机进⼝直径⼩，⼯作轮宽度不⼤，蜗壳的宽度和张开度⼩。

通风机的⽐转速越⼩，叶⽚形状对⽓动特性曲线的影响越⼩。

2.中⽐转速（n=30～60）该类风机各⾃具有不同的⼏何参数和⽓动参数。

压⼒系数⼤的和压⼒系数⼩的中⽐转速通风机，它们的直径⼏乎相差⼀倍。

3.⾼⽐转速（n=60～81）该类风机具有宽⼯作轮和后向叶⽚，叶⽚数较少，压⼒系数和最⼤效率值较⾼。

离⼼风机的表⽰：风机⾏业对风机型号的表述已作明确的规定。

离⼼通风机的型号由名称、型号、机号、传动⽅式、旋转⽅向和出风⼝位置六部分内容组成，其排列序号如图所⽰。

1⽤途代号按相关规定（⼀般按⽤途名称拼⾳的第1个⼤写字母）。

2压⼒系数的5倍化整后采⽤⼀位数。

个别前向叶轮的压⼒系数的5倍化整后⼤于10时，也可⽤⼆位数表⽰。

3⽐转速采⽤两位整数。

若⽤⼆叶轮并联结构，或单叶伦双吸结构，则⽤2乘⽐转速表⽰。

4若产品的型式有重复代号或派⽣型时，则在⽐转速后加注序号，采⽤罗马数字Ⅰ、Ⅱ等表⽰。

风机技术协议供方：甘肃白银风机厂需方：白银有色金属（集团）有限责任公司第三冶炼厂供需双方就风机（8台套）签定设备设计制造合同，经友好协商达成如下技术协议：1、技术参数1.1热风炉助燃风机型号：9-19 No.12.5D（左900 ）流量：21381-30386m3/h(标况) 风压：P=7822-9229Pa配用电机功率：110KW 型号Y315S-4输送介质：空气介质温度:常温数量：2台套1.2热风炉离心引风机型号：Y4-73-11 No.14D （右900）流量：94763m3/h(工况) 风压：P=1495Pa配用电机功率：75KW 型号Y315S-6输送介质：经换热器换热后的燃烧废气介质温度：150-320℃轴承座冷却方式：水冷数量：1台套1.3熔炼通风除尘风机型号：G4-73NO20D流量：L=211470m3/h 风压：H=5749Pa转速：n=960rpm左0º配用电机功率：500KW 型号Y4506-6 电压等级 6000V防护等级IP54 绝缘等级F电动执行器功率：0.65KW 型号DKJ-410电磁启动柜：rqd-ds-6KV/500KW 电压等级 220V气体入口温度：小于120℃粉尘浓度小于120mg/m3轴承座冷却方式：水冷设备数量： 1台1.4焦炭仓及精矿仓风机型号：9-19NO12.5D流量：L=16099 m3/h 风压：H=3741Pa转速：n=960rpm，右45º配用电机功率：37KW 型号Y250M-6 电压等级 380V气体入口温度：常温粉尘浓度小于10g/m3设备数量： 1台1.5熔炼通风除尘风机型号：G4-73NO10D流量：L=39926 m3/h 风压：H=3251 Pa转速：n=1450rpm，右90º配用电机功率：55KW 型号Y250M-4 电压等级 380V材质：壳体及叶轮均为不锈钢气体入口温度：小于120℃粉尘浓度小于120mg/m3湿度：95%以上轴承座冷却方式：水冷设备数量： 1台1.6烧结配料工段风机型号：9-26NO8D流量： L=21830 m3/h 风压：H=3380 Pa转速：n=1800rpm，右45º配用电机功率：18.5KW 型号Y225S-4 电压等级 380V配整体钢架、减振器气体入口温度：常温粉尘浓度小于120mg/m3设备数量： 2台2、设备的主要配置要求、供货范围与性能保证：2.1风机轴承全部采用SKF。

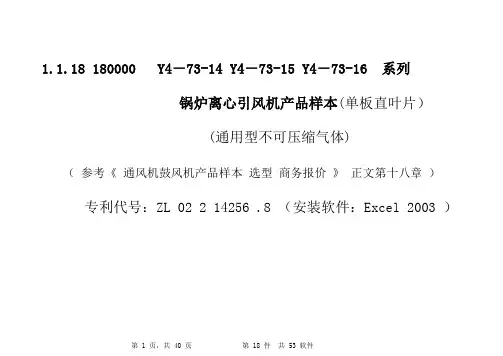

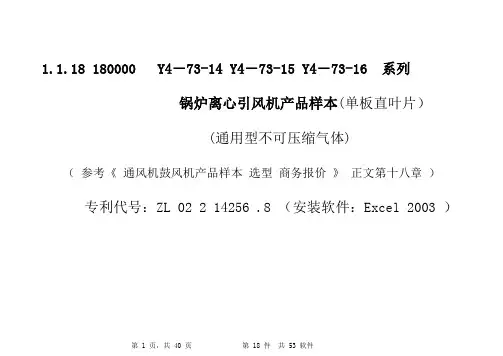

1.1.18 180000 Y4－73-14 Y4－73-15 Y4－73-16 系列
锅炉离心引风机产品样本(单板直叶片）
(通用型不可压缩气体)
（ 参考《 通风机鼓风机产品样本 选型 商务报价 》 正文第十八章 ）
专利代号：ZL 02 2 14256 .8 （安装软件：Excel 2003 ）
第十八章 Y4－73-14 Y4－73-15 Y4－73-16 系列 锅炉离心引风机产品样本(单板直叶片）
概述
1. 用途： Y4－73-14 Y4－73-15 Y4－73-16（单板直叶片)系列风机是原 Y4－73－11 型基础上的改进产品，即将原机翼形叶片改为单板形叶片，并在前盘与后盘的中间加补强中盘，该补强中盘由12块钢板依次焊接在两相邻叶片之间，叶片工作面的易磨损部位用 FNM－2 耐磨堆焊焊条堆焊耐磨层，保证了风机高效率、低噪声、高强度、高耐磨性，延长风机使用寿命三倍以上。

Y4－73-14 Y4－73-15 Y4－73-16 系列风机除叶轮外，其余外形与安装尺寸均与 Y4－73－11 系列风机相同，保证了更换叶轮的方便。

注: Y4－73－14 系列风机除叶轮外，其余外形与安装尺寸均与 Y4－73－11 系列风机相同，
更换原机翼形叶轮后仍可使用原配套电动机。

玖龙及海龙纸业自备电厂扩建工程引风机技术协议书玖龙及海龙纸业自备电厂中南电力设计院豪顿华工程有限公司2008.05 东莞目录1、总则 (2)2、设备使用的环境和条件 (2)3、设备协议 (2)4、技术要求 (5)5、设计界限 (13)6、供货范围（不特别注明为一台套所需） (13)7、质量保证和试验 (16)8、包装及运输 (18)9、技术资料 (18)10、现场技术服务及联络 (22)11 其他 (24)12、技术选型 (27)1、总则1.1 本技术协议书仅适用于玖龙及海龙纸业自备电厂扩建工程3×470t/h循环流化床锅炉的引风机采购招标，它提出了该设备本体及辅助设备（电动机）的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2 本技术协议书提出的是最低限度的要求，并未对一切细节做出规定，也未充分引述有关标准和协议的条文。

供方保证提供符合本技术协议书和有关最新工业标准的产品。

1.3 如供方没有以书面形式对本技术协议的条文提出异议，那么需方可以认为供方提供的产品完全满足本技术协议的要求。

1.4 在签订合同之后，需方有权提出因协议标准和规程发生变化而产生的一些补充要求，供方应承诺予以配合。

具体项目由招投双方共同商定。

1.5 本技术协议所使用的标准如与供方所执行的标准发生矛盾时，按较高标准执行。

1.6 供方提供的引风机及附属设备产品，应该是技术先进、具有制造经验的成熟产品，而不是试制品。

应提供该类产品的使用业绩和运行经验。

2、设备使用的环境和条件2.1 工程概况2.1.1 本期工程锅炉容量：3×470t/h循环流化床锅炉2.1.2 本期工程每炉配置2台引风机，共6台2.2 环境条件2.2.1 安装地点：锅炉炉后2.2.2 气象条件历年平均气压750-760mmHg历年极端最高气温38.7℃历年极端最低气温0℃历年年平均相对湿度80%历年实测十分钟平均最大风速26m/s2.2.3地震基本烈度 7度2.2.4场地土类别 III类2.2.5电厂海拔 4.6 m2.3 锅炉最大连续蒸发量： 470t/h2.4 负荷类型：基本负荷，并可调峰3、设备协议3.1 设备名称：引风机3.2 型式及型号 L3N 2957.04.00 SBL6T3.2.1 型式：单吸离心式3.2.2 风机旋转方向：左、右旋各2台，共6台3.2.3 风机进出口角度：（待确认）进口顺时针45o、出口顺时针135o（3台）（从电机端向风机端看）进口逆时针45o、出口逆时针135o（3台）（从电机端向风机端看）3.2.4 布置方式：左右对称3.2.5 支撑方式：双支撑3.3 参数<1000rpm1) 风机各工况点参数，说明：1. T B(test block)，此点工况的风量、风压按《火力发电厂设计技术规程》考虑了裕量。

1、概述及用途XYZD类稀油润滑设备是指与重型机械行业JB/ZQ/T4147-1991 标准规定的XYZ系列（电加热）稀油站具有相同系统原理图和功能的一类稀油润滑设备的总称，不论其结构形式如何，它们都符合本使用说明书。

XYZD类稀油站润滑设备是循环供送稀油润滑介质的设备，该设备将介质供送到设备的润滑点（具有相对运动的摩擦副），对润滑点进行润滑和冷却后，再返回到该设备的油箱进行下一个循环。

该设备主要用于冶金、矿山、建材、石化等成套机械设备中，同时，也适用于其它具有类似工况的机械设备。

2、技术参数2.1基本条件XYZD类稀油润滑设备，当使用齿轮泵时，工作介质粘度等级为N22～N220，当使用螺杆泵时，工作介质粘度等级为N22～N680，甚至更大；冷却水温度应不超过30℃，冷却水压力0.2～0.4MPa，冷却器冷却能力是当今油温度为50℃时，润滑油的温降不小于8℃（当油品粘度大于N460时，冷却器的冷却面积要比标准选的大）。

2.2技术参数3、设备组成及工作原理3.1设备组成XYZD 类稀油润滑系统主要由油箱、电加热器、两台定量油泵装置、双筒过滤器、油冷却器、回油磁（栅）网过滤装置、功能性阀门（单向阀、安全阀、开关阀门）及管道、控制元件（压力控制器、差压控制器、温度控制器、液位控制器）、显示仪表（压力表、温度表、液位计）、电控柜等组成。

3.2工作原理工作时，一台定量泵（另一台备用）从油箱吸入油液，吸入的油液由定量泵进行增压后，经单向阀、双筒过滤器（一侧工作，一侧备用），有冷却器功能性阀门和管道被送到设备的润滑点，油液对润滑点进行润滑和冷却后，沿着系统的回油总管进入油箱，油液在邮箱内经回油磁（栅）网过滤装置过滤后进行下一次循环。

3.3元件功能3.3.1油箱油箱主要功能是蓄油，还兼做散热和沉淀油液中的杂质3.3.2加热器加热器的功能是对油箱中的油液进行加热，当油箱中油液的温度低于下限设定值时，电加热器自动进行加热，当油箱中油液的温度达到正常设定值时，电加热器自动停止。
