单向板肋梁楼盖设计实例(注意：楼板有单、双向之分，其中单向楼板L/b>=2,即长/宽>=2,双向楼板L/b<2) 内容很多，考试一般不会叫你设计，因为耗时间太多例题 现浇单向板肋梁楼盖设计 （1）设计资料 1）结构形式某工厂仓库，采用多层砖混结构，内框架承重体系。
外墙厚370mm ，钢筋混凝土柱截面尺寸为300mm ×300mm 。
楼盖采用现浇钢筋混凝土单向板肋梁楼盖，其结构平面布置如图1所示。
图示范围内不考虑楼梯间。
图1 楼盖结构平面布置图2）楼面做法20mm 厚水泥砂浆面层，15mm 厚石灰砂浆抹底。
3）楼面荷载恒荷载：包括梁、楼板及粉刷层自重。
钢筋混凝土容重253/m kN ，水泥砂浆容重3/20m kN ，石灰砂浆容重173/m kN ，荷载分项系数2.1=G γ。
活荷载：楼面均布活荷载标准值82/m kN ，荷载分项系数3.1=G γ（楼面活荷载标准值≥42/m kN ）。
4）材料选用混凝土采用C20，梁中受力主筋采用HPB335级钢筋，其余均采用HPB235级钢筋。
（2）设计要求1）板、次梁按塑性内力重分布方法计算。
2）主梁按弹性理论计算。
3）绘制板、次梁的结构施工图。
解:（1）楼盖结构布置及截面尺寸 1）梁格布置如图1所示，确定主梁的跨度为6m ，次梁的跨度为5m ,主梁每跨内布置2根次梁，板的跨度为2m 。
2）截面尺寸板考虑刚度要求，板厚度mm h 57~502000351~401=⨯⎪⎭⎫⎝⎛≥。
考虑工业建筑楼板最小厚度为80mm ，取板厚h=80mm 。
次梁截面高度应满足：mm l h 417~2785000121~181121~1810=⨯⎪⎭⎫ ⎝⎛=⎪⎭⎫ ⎝⎛=。
考虑到楼面活荷载较大，取次梁截面尺寸mm mm h b 400200⨯=⨯。
主梁截面高度应满足：mm l h 750~429600081~14181~1410=⨯⎪⎭⎫ ⎝⎛=⎪⎭⎫ ⎝⎛=，取主梁截面尺寸mm mm h b 600250⨯=⨯。
某三层仓库钢筋混凝土现浇单向板肋梁楼盖设计一、设计资料1、楼面活荷载标准值6kN/m 2。
2、楼面水泥砂浆面层厚25mm （3/20m KN =γ）； 梁、板均为20mm 厚纸筋石灰砂浆（3/17m KN =γ）。
3、材料选用：(1)混凝土：采用C25（2/9.11mm N f c =,2/27.1mm N f c =,3/25m KN =γ）； (2)钢 筋：板采用HPB235级钢筋(2'/210mm N f f y y ==，b ξ=0.614)梁的受力钢筋采用HRB335级钢筋(2'/300mm N f f y y ==,b ξ=0.550) 箍筋、架立钢筋采用HRB335级钢筋(2'/300mm N f f y y ==,b ξ=0.550)4、楼面梁格布置图1-1 梁格布置图5、板、次梁及主梁相关尺寸的确定板按塑性内力重分布方法设计，按刚度条件板厚为mm l h o 5.5740230040≈=≥，按构造要求，工业房屋楼面的最小厚度为70mm ，则可取板厚h=80mm 。
次梁截面高度应满足mm l h o )500~333()181~121(==，则取h=450mm ，截面宽度应满足mm h b )225~150()31~21(==，则取b=200mm 。
主梁截面高度应满足mm l h )690~460()141~81(0==，则取h=650mm ，截面宽度应满足mm h b )325~217()31~21(==，则取b=250mm 。
二、板的设计板的几何尺寸和计算简图如下2-1 板的几何尺寸2-2 板的计算简图1. 荷载 ①恒荷载板自重 0.08 ×25=2.0KN/m 2 楼面面层 0.025×20=0.5KN/m 2 天棚抹灰 0.02 ×17=0.34KN/m 2 g k =2.84KN/m 2 ②活荷载 q k =6.0KN/m 2 ③荷载组合设计值对于标准值大于4KN//m 2的工业房屋楼面结构的活荷载应取Q γ=1.3，所以有：g+q=1.2g k +1.3q k =1.2×2.84+1.3×6.0=11.208KN/m 22. 内力计算取1m 宽板带作为计算单元，各跨的计算跨度为：中间跨： 0l =n l =2.3-0.20 =2.10m边 跨： 0l = n l +2h=2.30-0.12-0.10+0.04=2.12m 边跨与中间跨的计算跨度相差：2.12 2.102.10- =0.009<10%故可按等跨连续板计算内力。
单向板肋梁楼盖设计例题一、设计资料某多层厂房的建筑平面如图1所示，环境类别为一类，楼梯设置在旁边的附属房屋内。
楼面均布活荷载标准值为6kN/m2，楼盖拟采用现浇钢筋混凝土单向板肋梁楼盖。
试进行设计，其中板、次梁按考虑塑性内力重分布设计，主梁按弹性理论设计。
1）楼面做法：水磨石面层；钢筋混凝土现浇板；20mm石灰砂浆抹底。
2）材料：混凝土强度等级C25；梁内受力纵筋为HRB400，其它为HPB235钢筋。
二、楼盖的结构平面布置主梁沿横向布置，次梁沿纵向布置。
主梁的跨度为6.6m、次梁的跨度为6.6m，主梁每跨内布置两根次梁，板的跨度为2.2m，l02/l01=6.6/2.2=3，因此按单向板设计。
按跨高比条件，要求板厚h≥2200/40=55mm，对工业建筑的楼盖板，要求h≥80mm，取板厚h=80mm。
次梁截面高度应满足h=l0/18~l0/12=6600/18~6600/12=367~550mm。
考虑到楼面活荷载比较大，取h=500mm。
截面宽度取为b=200 mm。
主梁的截面高度应满足h=l0/15~l0/10=6600/15~6600/10=440~660mm，取h=650 mm，截面宽度取为b=300 mm。
楼盖结构平面布置图见图2。
三、板的设计1．荷载板的恒荷载标准值： 水磨石面层 0.65kN /m 280mm 钢筋混凝土板 0.08×25=2kN /m 220mm 石灰砂浆 0.02×17=0.34kN /m 2 小计 2.99kN /m 2 板的活荷载标准值： 6 kN /m 2。
恒荷载分项系数取1.2；因楼面活荷载标准值大于4.0 kN /m 2，所以活荷载分项系数应取1.3。
于是板的恒荷载设计值g =2.99×1.2=3.588kN/m 2活荷载设计值q =6×1.3=7.8kN/m 2 荷载总设计值g +q =11.388kN/m 2，近似取为g +q =11.4kN/m 2。
第二节单向板肋形结构设计例题一、基本情况某水电站副厂房楼盖，3级水工建筑物，基本组合时的承载力安全系数K=1.20。
其平面尺寸为25m×21.6m，平面布置如图9-24所示。
楼盖拟采用现浇钢筋混凝土单向板肋形楼盖。
试设计该楼盖。
二、设计资料（1）楼面构造做法：20㎜厚水泥砂浆（重度为20kN／ｍ³）面层，钢筋混凝土现浇板（重度为25kN/m³），20㎜厚混合砂浆顶棚抹灰（重度为17kN/m³）。
（2）四周为普通砖砌墙，墙厚均为240㎜，直接承载主梁位置设有扶壁，尺寸如图9-24所示。
钢筋混凝土柱为400㎜×400㎜。
（3）楼面荷载：均布可变荷载标准值为6kN/㎡。
（4）材料选用：1）混凝土：强度等级C25。
2）钢筋：梁内受力钢筋采用HRB400级，其余钢筋采用HPB235或HRB335级。
三、设计过程（一）楼盖的结构平面布置采用横墙承重方案，即主梁横向布置，次梁纵向布置。
主梁跨度为7.2m，次梁的跨度为5.0m，主梁每跨内布置两根次梁，板的跨度为 2.4m。
此时，板的长短跨之比为5.0/2.4=2.1>2.0,可按单向板设计，但按规范规定，应沿长边方向布置足够的构造钢筋。
楼盖平面布置见图9-24。
(二) 板梁的截面尺寸拟定考虑刚度要求，连续板的板厚不小于跨度的1/40，h≥l/40=2400/40=60㎜;考虑是水电站的楼盖板，故取h=80㎜。
次梁的截面高度根据一般要求：h=(1/18～1/12)l=(1/18～1/12)×5000=(278～417)㎜取次梁的截面为b×h=200㎜×400㎜。
主梁的截面高度根据一般要求：h=（1/12～1/8)l=(1/12～1/8)×7200=(600～900)㎜取主梁的截面为b×h=250㎜×650㎜。
(三) 板的设计1．载计算在垂直于次梁的方向取1m宽的板带作为板的计算单元。
![1-单向板肋梁楼盖例题[最新]](https://uimg.taocdn.com/960c7f4b777f5acfa1c7aa00b52acfc789eb9f71.webp)

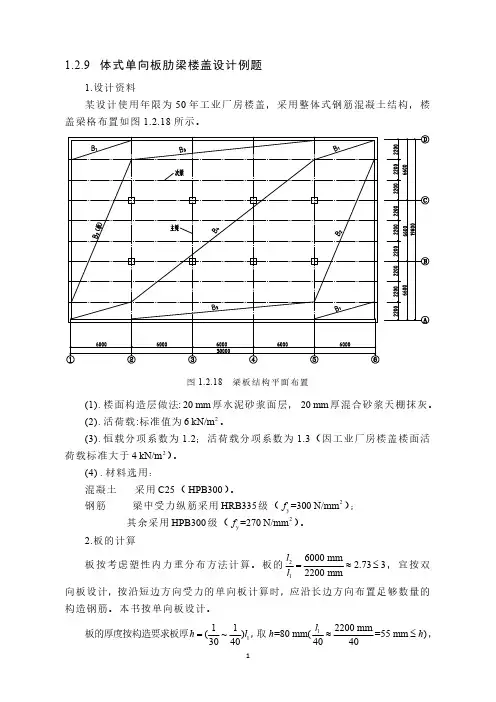

9.2.6 整体式单向板肋梁楼盖设计例题【例9-1】设计资料：某设计基准期为50年的多层工业建筑楼盖，采用整体式钢筋混凝土结构，楼盖与墙身中钢筋混凝土圈梁整体浇筑,圈梁截面尺寸b ×h=370×200mm ，墙身厚度为370mm ，柱截面拟定为300×300mm ，柱高4.5m ，楼盖梁格布置如图9-24所示。
（1）楼面构造层做法：20mm 厚水泥砂浆面层，20mm 厚混合砂浆顶棚抹灰。
（2）楼面活荷载：标准值为7 kN/m 2。
（3）恒载分项系数为1.2；活荷载分项系数为1.3（因楼面活荷载标准值大于4kN/m 2）。
（4）材料选用：混凝土：采用C30（c f =14.3 N/mm 2，t f =1.43 N/mm 2）；钢筋：均采用HRB400级（y f =360 N/mm 2）。
图9-24 楼盖结构平面布置图【解】 1. 板的计算板按考虑塑性内力重分布方法计算。
板厚 mm 5540220040==≥l h ，对工业建筑楼盖，要求70mm h ≥，故取板厚h =80mm 。
次梁截面高度应满足mm )500~334(6000)121~181()121~181(=⨯==l h ，考虑到楼面活荷载比较大，故取次梁截面高度mm 450=h 。
梁宽mm )252~150()21~31(==h b ，取b =200mm 。
板的尺寸及支承情况见图9-25a ）（板与圈梁整浇，可视板的端支座为嵌固端）。
图9-25 板的构造和计算简图 a ）构造； b ）计算简图（1）荷载计算20mm 厚水泥砂浆面层 0.02×20=0.4 kN/m 2 80厚钢筋混凝土现浇板 0.08×25=2.0 kN/m 2 20mm 厚混合砂浆顶棚抹灰 0.02×17=0.34 kN/m 2 恒荷载标准值 g =2.74 kN/m 2 恒荷载设计值 g = 1.2×2.74 =3.29kN/m 2 活荷载设计值 q = 1.3×7.0 =9.1kN/m 2 合计 g + q =12.39kN/m 2 （2）计算简图 板的计算跨度：a) b)边跨： m 98.1m )22.012.02.2(n 0=--==l l 中间跨： m 0.2m )2.02.2(n 0=-==l l 跨度差%10%198.198.10.2<=-，可按等跨连续板计算内力。
单向板肋形楼盖设计案例某水电站副厂房楼盖采用现浇钢筋混凝土单向板肋形结构。
其平面尺寸为22。
5m×18.0m，平面布置如图1 所示。
楼板上层采用20mm厚的水泥砂浆抹面，外墙采用240mm厚砖墙,不设边柱，板在墙上的搁置长度为120mm,次梁和主梁在墙上的搁置长度为240mm。
板上可变荷载标准值qk=6 kN/m 2 。
混凝土强度等级为C20,梁中受力钢筋为HRB335 级,其余钢筋为PRB235 级。
初步拟定尺寸：板跨为2。
5m,板厚为100mm；次梁的跨度为 6.0m，其截面尺寸为200mm×500mm;主梁跨度为7。
5m，其截面尺寸300mm×800mm。
按刚度要求，板厚h≥l/40 =2500/40=63mm，次梁高度h≥l/25=240mm，主梁高度h≥l/15=500mm，拟定尺寸均满足刚度要求。
该厂房为3级水工建筑物，基本组合时的安全系数K=1。
25。
试为此楼盖配置钢筋并绘出结构施工图.(一)板的设计1。
计算简图板的尺寸及其支承情况如图2（a）所示。
计算跨度：边跨ln1=2500–120–200/2=2280mml01=ln1+b/2+h/2=2280+200/2+100/2=2430mml01=ln1+a/2+b/2=2280+120/2+200/2=2440mml01=1.1ln1=1.1×2280=2508mm应取L01= 2430mm，但为了计算方便和安全,取L01=2500mm中间跨L02=lc=2500mm两跨相差（L02–L01）/L02 =（2500–2430)/2500=2.8 ％＜10 ％，应按等跨来考虑，9 跨按5 跨计算。
其计算简图如图2（b）所示。
图 2 连续板的构造及计算简图2.荷载计算:在垂直于次梁的方向取1m宽的板带作为板的计算单元。
永久荷载：100mm厚钢筋混凝土板自重25×1.0×0.1=2。
整体式单向板肋梁楼盖设计例题：一、设计背景在建筑结构设计中，楼盖是承受楼板荷载并传递到承重结构的重要承重构件。
在现代建筑中，为了满足开放式空间的设计需求，采用整体式单向板肋梁楼盖结构已经成为一种常见的设计方案。
二、设计要求1.楼盖受力条件：楼盖受到来自上部楼层荷载的作用，需要满足一定的强度和刚度要求。
2.整体式设计要求：楼盖采用整体式设计，需要考虑受力面的连续性和整体性。
3.质量和成本要求：在满足强度和刚度要求的前提下，尽量减少结构质量和成本。
三、设计步骤1.确定荷载及受力情况：首先需要确定楼盖受到的荷载情况，包括活荷载、死荷载和风荷载等，然后分析楼盖的受力情况，确定受力面和受力方式。
2.整体式设计方案确定：根据受力情况，确定整体式单向板肋梁楼盖的设计方案，包括板和肋梁的布置方式、尺寸及受力筋的设置等。
3.结构计算和验算：进行整体式单向板肋梁楼盖结构的计算和验算，包括强度、刚度和稳定性的计算，并进行截面验算和构件验算。
4.结构图纸绘制：完成整体式单向板肋梁楼盖结构的结构图纸绘制，包括平面布置图、纵、横断面图和受力图等。
四、设计方案1.楼盖整体式设计：采用整体式设计方案，将楼盖板和肋梁作为统一整体进行设计，以保证其受力面的连续性和整体性。
2.肋梁布置方式：肋梁采用横向和纵向的交叉布置方式，以增强整体结构的承载能力。
3.板和肋梁尺寸确定：根据结构计算结果，确定板和肋梁的尺寸，以满足强度和刚度要求。
4.受力筋设置：在板和肋梁中设置受力筋，以增强结构的承载能力和抗弯强度。
5.截面形式选择：根据结构计算结果，选择适当的板和肋梁的截面形式，以满足强度和刚度要求。
五、设计结果通过计算和验算，得到整体式单向板肋梁楼盖结构的设计结果，包括各个构件的尺寸和截面形式，满足强度和刚度要求。
六、设计优化1.结构质量和成本优化：根据设计结果，进行结构质量和成本的优化，包括优化截面形式、减少构件数量和减小构件尺寸等措施。
2.材料选取优化：根据设计结果，选择合适的材料，以满足结构的强度和刚度要求，并尽可能减少结构成本。
9.2.6 整体式单向板肋梁楼盖设计例题【例9-1】设计资料：某设计基准期为50年的多层工业建筑楼盖，采用整体式钢筋混凝土结构，楼盖与墙身中钢筋混凝土圈梁整体浇筑,圈梁截面尺寸b ×h=370×200mm ，墙身厚度为370mm ，柱截面拟定为300×300mm ，柱高4.5m ，楼盖梁格布置如图9-24所示。
（1）楼面构造层做法：20mm 厚水泥砂浆面层，20mm 厚混合砂浆顶棚抹灰。
（2）楼面活荷载：标准值为7 kN/m 2。
（3）恒载分项系数为1.2；活荷载分项系数为1.3（因楼面活荷载标准值大于4kN/m 2）。
（4）材料选用：混凝土：采用C30（c f =14.3 N/mm 2，t f =1.43 N/mm 2）；钢筋：均采用HRB400级（y f =360 N/mm 2）。
图9-24 楼盖结构平面布置图【解】 1. 板的计算板按考虑塑性内力重分布方法计算。
板厚 mm 5540220040==≥l h ，对工业建筑楼盖，要求70mm h ≥，故取板厚h =80mm 。
次梁截面高度应满足mm )500~334(6000)121~181()121~181(=⨯==l h ，考虑到楼面活荷载比较大，故取次梁截面高度mm 450=h 。
梁宽mm )252~150()21~31(==h b ，取b =200mm 。
板的尺寸及支承情况见图9-25a ）（板与圈梁整浇，可视板的端支座为嵌固端）。
图9-25 板的构造和计算简图 a ）构造； b ）计算简图（1）荷载计算20mm 厚水泥砂浆面层 0.02×20=0.4 kN/m 2 80厚钢筋混凝土现浇板 0.08×25=2.0 kN/m 2 20mm 厚混合砂浆顶棚抹灰 0.02×17=0.34 kN/m 2 恒荷载标准值 g =2.74 kN/m 2 恒荷载设计值 g = 1.2×2.74 =3.29kN/m 2 活荷载设计值 q = 1.3×7.0 =9.1kN/m 2 合计 g + q =12.39kN/m 2 （2）计算简图 板的计算跨度：边跨： m 98.1m )22.012.02.2(n 0=--==l l 中间跨： m 0.2m )2.02.2(n 0=-==l l 跨度差%10%198.198.10.2<=-，可按等跨连续板计算内力。
单向板肋梁楼盖设计例题一、设计资料某多层厂房的建筑平面如图1所示，环境类别为一类，楼梯设置在旁边的附属房屋内。
楼面均布活荷载标准值为6kN/m2，楼盖拟采用现浇钢筋混凝土单向板肋梁楼盖。
试进行设计，其中板、次梁按考虑塑性内力重分布设计，主梁按弹性理论设计。
1）楼面做法：水磨石面层；钢筋混凝土现浇板；20mm石灰砂浆抹底。
2）材料：混凝土强度等级C25；梁内受力纵筋为HRB400，其它为HPB235钢筋。
二、楼盖的结构平面布置主梁沿横向布置，次梁沿纵向布置。
主梁的跨度为6.6m、次梁的跨度为6.6m，主梁每跨内布置两根次梁，板的跨度为2.2m，l02/l01=6.6/2.2=3，因此按单向板设计。
按跨高比条件，要求板厚h≥2200/40=55mm，对工业建筑的楼盖板，要求h≥80mm，取板厚h=80mm。
次梁截面高度应满足h=l0/18~l0/12=6600/18~6600/12=367~550mm。
考虑到楼面活荷载比较大，取h=500mm。
截面宽度取为b=200 mm。
主梁的截面高度应满足h=l0/15~l0/10=6600/15~6600/10=440~660mm，取h=650 mm，截面宽度取为b=300 mm。
楼盖结构平面布置图见图2。
三、板的设计1．荷载板的恒荷载标准值：水磨石面层0.65kN/m280mm钢筋混凝土板0.08×25=2kN/m220mm石灰砂浆0.02×17=0.34kN/m2小计 2.99kN/m2板的活荷载标准值： 6 kN/m2。
恒荷载分项系数取1.2；因楼面活荷载标准值大于4.0 kN/m2，所以活荷载分项系数应取1.3。
于是板的恒荷载设计值g=2.99×1.2=3.588kN/m2活荷载设计值q=6×1.3=7.8kN/m2荷载总设计值g+q=11.388kN/m2，近似取为g+q=11.4kN/m2。
2．计算简图次梁截面为200mm×500mm，现浇板在墙上的支承长度不小于100mm，取板在墙上的支承长度为120mm。
四、单向板肋形楼盖设计例题【例8-1】某多层工业建筑的楼盖平面如图8-21。
楼盖采用现浇钢筋混凝土单向板肋形楼盖，试对该楼盖进行设计。
图8-21楼盖平面图（1）有关资料如下①楼面做法：20mm厚水泥砂浆面层，钢筋混凝土现浇板，20mm厚石灰砂浆抹底。
②楼面活荷载标准值取8kN/m2。
③材料：混凝土为C20，梁内受力主筋采用HRB335级，其它钢筋用HPB300级。
（2）结构平面布置和构件截面尺寸的选择结构平面布置如图8-22所示，即主梁跨度为6m，次梁跨度为4.5m，板跨度为2.0m，主梁每跨内布置两根次梁，以使其弯矩图形较为平缓。
确定板厚：工业房屋楼面要求h≥70mm，并且对于连续板还要求h≥l/40=50mm，考虑到可变荷载较大和振动荷载的影响，取h=80mm。
确定次梁的截面尺寸：h=l/18~l/12=250~375mm，考虑活荷载较大，取h=400mm，b=(1/3~1/2)h≈200mm。
确定主梁的截面尺寸：h=(1/15~1/10)l=400~600mm，h=600mm，b=(1/3~1/2)h=200~300mm，取b=250mm。
（3）板的设计板的长短边之比为3≥l2/l1=4500/2000=2.25≥2，按单向板设计并将计算结果中沿长边方向的钢筋增加，该单向板的内力计算按考虑塑性内力重分布的方法进行。
图8-22结构平面布置图①荷载的计算恒荷载标准值：20mm后的水泥砂浆面层0.02×20=0.4kN/m280mm后的钢筋混凝土板0.08×25=2.00kN/m220mm后的石灰砂浆抹底0.02×17=0.34kN/m2小计2 .74kN/m2活荷载标准值：8.00kN/m2恒荷载设计值：恒荷载分项系数取 1.2，故设计值为1.2×2.74=3.29kN/m2活荷载设计值：由于楼面活荷载标准值大于4.0kN/m2，故分项系数取 1.3，所以活荷载设计值为1.3×8=10.4kN/m2荷载总设计值为:10.4+3.29=13.69kN/m2②板的计算简图次梁截面为200mm×400mm，板在墙上的支承长度取120mm，板厚为80mm，板的跨长如图8-23所示。
