V2.5卡加密码单门门禁控制器使用说明---------------------------------------- 请勿带电操作! 注意电源正负极!--------------------------------------一. 产品特性：工作电压： DC 12V 开锁电流： ≤1000mA 静态电流： ≤60mA 储存容量： 800标准用户 最大读卡距离： 15-20厘米 RF 卡类型： H4100卡工作温度： -40℃～70℃(工业级) 工作湿度： 10%～90% 尺寸： 117×117×21mm二. 安装说明：卸下固定面板与底板的十字螺丝,取下底板,使用随机配备的胶塞和螺钉将底板安装在欲控制出入口的入口侧墙壁,注意上下方向。

提示:1. 确认电源电压为直流12V 和电源正负极性2. 防撬报警开关在电路板右下角,后盖打开状态下或 弹簧松动蜂鸣器将连续短鸣报警，关闭后盖报警停 止,此功能出厂默认为关闭,，可根据功能设置开启。

三. 编程设置方法：初始编程密码为12345, 使用密码为88881.进入编程状态:按* => 输入编程密码 =>按#2 功能设置(需在编程状态下)(1) 修改编程密码按0 => 输入新编程密码 => 按# => 再输入一次新编程密码 =>按#注:密码为4-8 位任意数字(2) 增加用户卡按1 => 读卡 => 输入该卡三位数代码 => 连续读卡 => 按#注: A.卡的代码为001-800 不可重复的三位数字,B.第一张卡必需输入代码否则该卡无效C.如需连续增加卡则在输完三位数的代码后不必按再输代码直接连续读卡,最后按# 键(3) 删除用户卡有三种方法A. 删除全部用户卡: 按2 => 按0000 => 按 #B. 删除被读的卡: 按2 => 读卡 =>按#C. 删除遗失的卡: 按2 => 该卡代码 =>按#(4) 设置开门模式A.读有效卡开门: 按3 0 0 => 按#B.读有效卡加密码开门: 按3 0 1 => 按#C.读有效卡开门或者输入正确密码开门:按3 0 2 => 按#注出厂设置为302读有效卡或者输入密码开门(5) 设置开门时间按4 => X X => 按#注XX 为00-99 单位为秒出厂设置为3 秒(6) 修改使用密码:按 5 => 输入一组四位数的新密码 => 按# => 再输入一遍四位数的新密码 => 按# 储存.(7) 报警信号设置:按600 =>按# 关闭防拆报警信号输出.默认为关闭 按601 =>按# 启动防拆报警信号输出.(8) 储存设置并退出编程状态按*键注:以上任何设置完成后都必须在一分钟内按* 储存四. 用户使用方法:1卡开门: 正常工作状态读一张有效卡即可开门2 卡加密码开门: 如果需读卡加密码的则在读完卡后10 秒钟内输入正确的密码再按#即可开门3密码开门:输入使用密码后按#开门注意：本门禁支持卡开门、密码开门、读卡并需输入密码后开门三种模式。

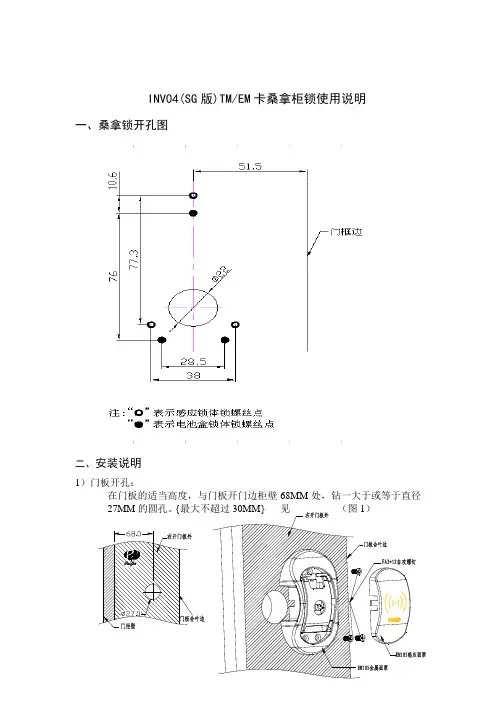

INV04(SG版)TM/EM卡桑拿柜锁使用说明一、桑拿锁开孔图二、安装说明1）门板开孔：在门板的适当高度，与门板开门边柜壁68MM处，钻一大于或等于直径27MM的圆孔。

{（图1）2）安装读卡面罩：（图2）将读卡面罩PCB连接线穿过门孔；使读头PCB的插座放于门孔内，摆正读头内罩；用3个3*12沉头自攻螺钉固定，盖上感应面罩。

见（图2）3）安装锁盒：将读卡面罩PCB连接线连接锁盒PCB；锁盒固定座放于孔内，摆正锁盒，使锁舌朝门柜开门边；取下电池盖；用2个沉头自攻4*20螺钉及1个4*35沉头自攻螺钉固定锁盒（注意螺钉须完全沉下去）；装入4节2A 1.5V碱性电池；安装电池盖，用3*6沉头机牙螺钉固定。

见（图3）4）安装自动弹开门装置：在门柜壁内侧，离锁舌的适当高度，关门后使滚轮与整个锁舌面接触；用1个4*25沉头自攻螺钉和2个4*16沉头自攻螺钉固定。

见（图4-1 4-2）（图4-1）（图4-2）三、设置说明1.功能设置⏹按按钮一次，蜂鸣器响一声表示单张卡片开锁；再按一次按钮，蜂鸣声响二声表示单卡开锁，单卡关锁，柜锁打开后不会自动锁上，须刷卡才能锁上；再按一次按钮，蜂鸣器响三声表示双卡开锁（任何一张服务员卡和一张客人卡同时使用才能开锁）；再按一次按钮，蜂鸣器响四声表示双卡开锁，双卡关锁（任何一张服务员卡和一张客人卡同时使用才能开锁或关门时只需任何一张服务员卡和一张客人卡即可）。

⏹如出厂门锁未清空,则需连继按住按钮3秒钟,蜂鸣器长响一声,门锁则被清空。

2．卡片设置①设置系统卡和管理员卡⏹在门锁为空的情况下，碰第一张卡片将设置为系统卡，此时蓝灯快速闪烁，在此期间设置的卡片为管理员卡，最多可设3张管理员卡，若设置成功，蜂鸣器晌4声，若卡片已存在蜂鸣器响两声。

⏹按下设置键靠卡,更换原来系统卡②设置客人卡和服务员卡⏹已设置好系统卡和管理员卡后，碰任何一张管理员卡，此时蓝灯慢速闪烁，在此期间设置的第一张卡为客人卡，后面设置的为服务员卡（TM卡可设15张服务员卡；EM卡可设15张服务员卡）。

内置电源接口
缺点
无机械钥匙
缺点
1
2
自弹功能
2
3
外置应急 电源接口
优点
3
4
机械钥匙
万一锁出现故障,用什么电子 钥匙卡都无法开锁的时候,就 可以用机械钥匙将锁打开,免 去撬锁或撬门的麻烦
优点
4
提示:新老款桑拿锁除面板外观一样以外,其它的结构都不一样

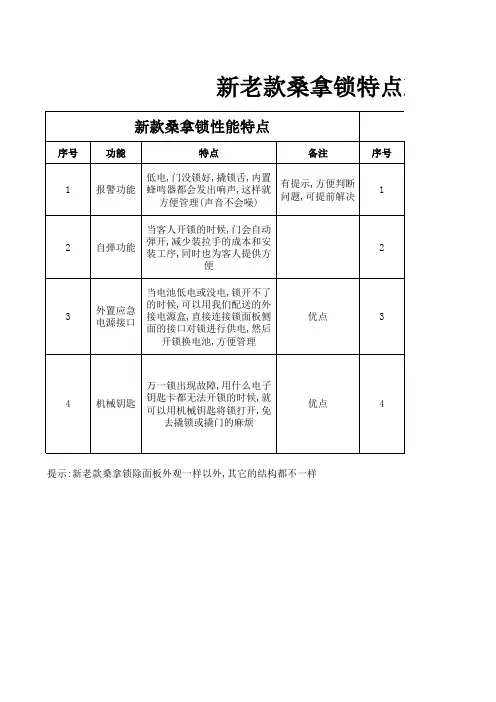

特点对照表
老款桑拿锁性能特点
功能 特点 备注
无报警功能
有自弹功能
功能相同,但自 弹设计没有新款 的合理,没新款 的美观 需要用的时候, 必须撬出锁面板 上的塑料盖,才 能用到应急电源 接口,比较麻烦 万一锁出现故 障,实在用电子 钥匙无法开门的 时候,只能撬锁 或撬门才能将门 打开,容易损坏 锁或门
新老款桑拿锁特点对照表
新款桑拿锁性能特点
序号 功能 特点 备注 序号
老款桑拿锁
1
报警功能
低电,门没锁好,撬锁舌,内置 有提示,方便判断 蜂鸣器都会发出响声,这样就 问题,可提前解决 方便管理(声音不会噪) 当客人开锁的时候,门会自动 弾开,减少装拉手的成本和安 装工序,同时也为客人提供方 便 当电池低电或没电,锁开不了 的时候,可以用我们配送的外 接电源盒,直接连接锁面板侧 面的接口对锁进行供电,然后 开锁换电池,方便管理

桑拿锁

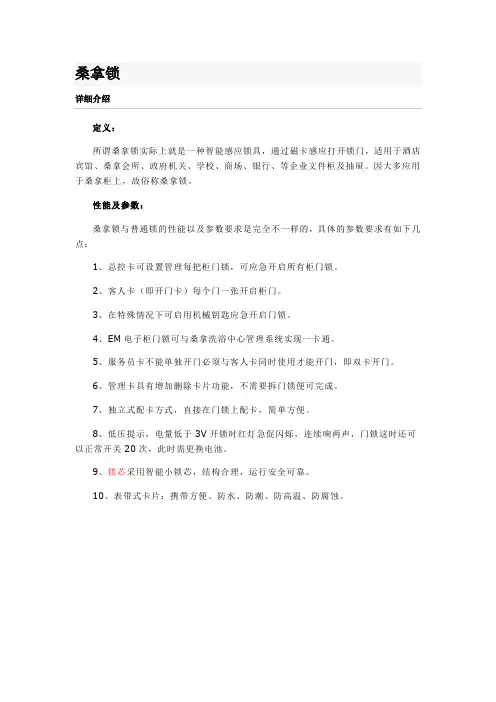

定义：
所谓桑拿锁实际上就是一种智能感应锁具，通过磁卡感应打开锁门，适用于酒店宾馆、桑拿会所、政府机关、学校、商场、银行、等企业文件柜及抽屉。

因大多应用于桑拿柜上，故俗称桑拿锁。

性能及参数：
桑拿锁与普通锁的性能以及参数要求是完全不一样的，具体的参数要求有如下几点：
1、总控卡可设置管理每把柜门锁，可应急开启所有柜门锁。

2、客人卡（即开门卡）每个门一张开启柜门。

3、在特殊情况下可启用机械钥匙应急开启门锁。

4、EM电子柜门锁可与桑拿洗浴中心管理系统实现一卡通。

5、服务员卡不能单独开门必须与客人卡同时使用才能开门，即双卡开门。

6、管理卡具有增加删除卡片功能，不需要拆门锁便可完成。

7、独立式配卡方式，直接在门锁上配卡，简单方便。

8、低压提示，电量低于3V开锁时红灯急促闪烁，连续响两声，门锁这时还可以正常开关20次，此时需更换电池。

9、锁芯采用智能小锁芯，结构合理，运行安全可靠。

10、表带式卡片：携带方便、防水、防潮、防高温、防腐蚀。

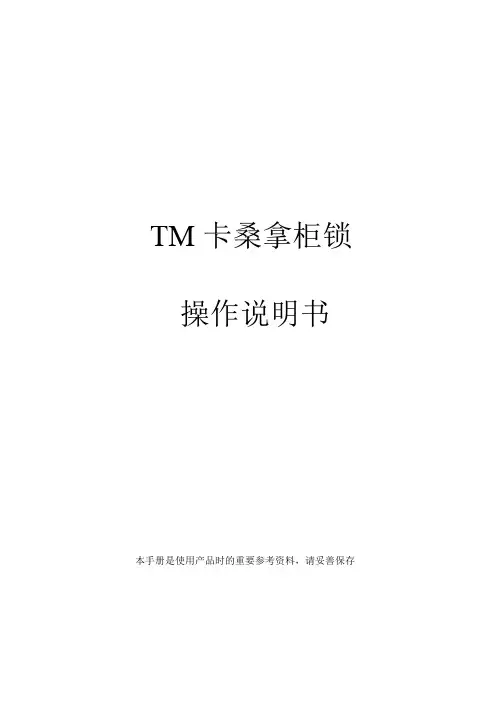

TM卡桑拿柜锁操作说明书本手册是使用产品时的重要参考资料，请妥善保存本桑拿柜锁工作于自我管理模式下，不仅可实现单卡开门亦可实现双卡开门。

本锁共可配置15张卡，即一张管理卡、一张经理卡(通开卡）、一张客人卡、12张服务卡。

当丢失服务员卡时，可用管理卡删除全部已配置好的服务员卡后重新设置；当丢失经理卡（通开卡）和宾客卡时，可重新配置经理卡和宾客卡，此时原配置的经理卡和宾客卡被自动删除。

当丢失管理卡时，可用清零卡结合服务卡或者客人卡将锁具内的数据全部清空，方可配置新的管理卡，上述操作均不需要拆除原已安装好的锁体，只需要利用管理卡即可实现，因此管理极为方便。

一：一般术语解释及注意事项1、管理卡：用于配置经理卡、宾客卡和服务员卡，可用于删除服务员卡，不能作为开门卡 使用。

对于每把锁该卡是唯一的，该卡如果丢失，有2种方案可解决a ：不拆锁情况下，可用清零卡结合服务卡或者客人卡将锁具内的数据全部清空（在配有服 务卡情况下，服务卡优先），此时可重新配置管理卡。

b ：拆除原已装好的锁体，按住锁体后面的清触开关，响“嘀、嘀、嘀、、、 嘀”4声，此时 锁具为清空状态。

此时可用重新配置管理卡，而原有配置好的宾客卡和服务员卡以及经 理卡都将重新配置，因此该卡必须妥善保管，以免丢失。

2、经理卡：是专门为值班经理而设置的开门卡，主要用于当因客人使用不当而锁入柜内或 丢失时，利用该卡打开柜门，取出客人卡，或用于对整个服务区的箱柜进行清扫时，利 用该卡打开所有的柜门。

为了保证安全，以防客人财物被盗，该卡必须由值班经理掌管，不得随意由他人保管， 为了安全，每把锁可设置唯一一张经理卡.3、宾客卡：是客人用于开门的卡。

对于每把锁，该卡是唯一的。

4、服务卡：服务卡只能在锁具清空的情况下可以单卡开门，在该锁设置为双卡开门状态时， 与宾客卡配合才有开门的功能。

5、清零卡：无需授权，可以和服务员钥匙或客人钥匙配合实现不拆锁清空锁具内授权钥匙— 包括管理卡等所有已授权的各种卡。

TM / EM卡智能储物柜门锁操作说明书本手册是使用产品时的重要参考资料，请妥善保存！一、门锁组成一．把手（或面板）一套二．后锁体一套三．锁舌扣板一套四．管理卡一张五．宾客卡一张二、功能特点一．门未锁好自动报警提示二．非法开门（防撬）报警提示三．低电压（≤4.0V）自动报警提示四．悦耳铃声效果五．柔性动力传递，防外力破坏锁体内部结构，安全可靠六．E M信息卡配手表式链带，携带方便，防水、防腐蚀三、安装环境要求一．门板厚度1．把手式： 6mm ≤t≤25mm2．面板式：t≥3mm二．门板与门框侧缝间隙 1.0mm≤L≤3mm三．门轴（合页）转动灵活、平顺四、安装步骤一．参照《智能储物柜门锁安装图》开门孔二．安装把手（或面板）注意：把手（或面板）上的外接电源孔方向朝下，以防进水或其它杂物三．装后锁体四．装电池：1。

必须使用5＃（AA）碱性电池，不能使用普通碳性电池；2。

新旧电池或不同品牌的电池不要混合使用，以免影响门锁性能五．配卡六．调试，看卡片感应是否灵敏，锁舌进出是否顺滑七．装锁舌扣板◆请严格依照上面的步骤顺序安装，以免在安装的过程中出现不必要的麻烦，如：1．没有装电池就直接装上锁舌扣板，则上锁后无法开门；2．未经调试就直接装上锁舌扣板，则有可能会因为电池接触不良，或者信号线接线不良等因素导致碰卡无反应，上锁后无法开门；3．未配卡就直接装上锁舌扣板，则因为没有有效的开门卡，上锁后也无法开门。

（如果购买时已配有管理卡，则可用管理卡开门。

）五、配卡步骤一、配置管理卡：事先准备好一张EM或TM卡，轻按一下锁体后面的设置按钮，蜂鸣器响一声，看到灯开始闪烁后，用该EM或TM卡贴/靠锁面板的EM感应区，此时蜂鸣器响铃一声，灯灭，管理卡配制成功。

注：1。

新的管理卡配置成功的同时原已配置的管理卡、宾客卡和服务卡同时将被全部删除；2。

管理卡在单开模式和双开模式下都可实现开门；3。

管理卡一旦配置成功，用户应将其妥善保存。

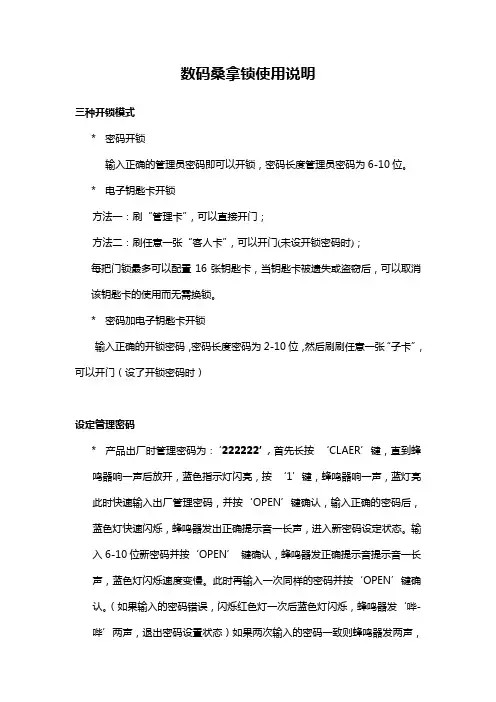

数码桑拿锁使用说明三种开锁模式*密码开锁输入正确的管理员密码即可以开锁，密码长度管理员密码为6-10位。

*电子钥匙卡开锁方法一：刷‚管理卡‛，可以直接开门；方法二：刷任意一张‚客人卡‛，可以开门(未设开锁密码时)；每把门锁最多可以配置16张钥匙卡，当钥匙卡被遗失或盗窃后，可以取消该钥匙卡的使用而无需换锁。

*密码加电子钥匙卡开锁输入正确的开锁密码，密码长度密码为2-10位，然后刷刷任意一张‚子卡‛，可以开门（设了开锁密码时）设定管理密码*产品出厂时管理密码为：‘222222’，首先长按‘CLAER’键，直到蜂鸣器响一声后放开，蓝色指示灯闪亮，按‘1’键，蜂鸣器响一声，蓝灯亮此时快速输入出厂管理密码，并按‘OPEN’键确认，输入正确的密码后，蓝色灯快速闪烁，蜂鸣器发出正确提示音一长声，进入新密码设定状态。

输入6-10位新密码并按‘OPEN’键确认，蜂鸣器发正确提示音提示音一长声，蓝色灯闪烁速度变慢。

此时再输入一次同样的密码并按‘OPEN’键确认。

（如果输入的密码错误，闪烁红色灯一次后蓝色灯闪烁，蜂鸣器发‘哔-哔’两声，退出密码设置状态）如果两次输入的密码一致则蜂鸣器发两声，闪两下，蓝色灯熄灭表示密码设定成功。

在密码输入过程中可按‘CLEAR’键取消当次输入并继续重新输入。

蜂鸣器发‘哔-哔-哔’三声退出密码设定。

设定开门密码产品出厂时无开门密码，在门关上后一分钟内可设定客人密码，在设定客人密码成功后，必须先输入客人密码，后刷子客人才可开门。

在门关上后，蜂鸣器发出‚嘀-嘀‚两声，蓝灯闪烁两下，必须在60秒内完成输入密码，输入2-10位新密码并按‘open’键确认，蜂鸣器发正确提示音提示音一长声，蓝色灯闪烁速度变慢。

此时再输入一次同样的密码并按‘open’键确认。

（如果输入的密码错误，闪烁红色灯，蜂鸣器发‘哔-哔’四声）如果两次输入的密码一致则蜂鸣器发四长声表示密码设定成功，蓝色灯熄灭。

在密码输入过程中可按‘clear’键取消当次输入并继续重新输入。

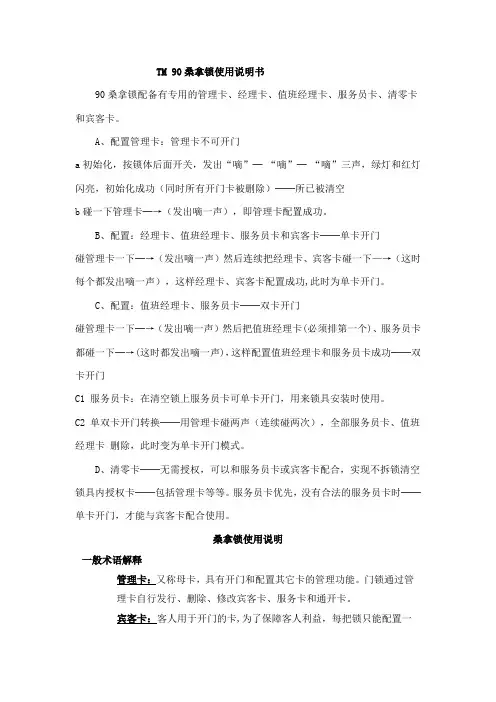

TM 90桑拿锁使用说明书90桑拿锁配备有专用的管理卡、经理卡、值班经理卡、服务员卡、清零卡和宾客卡。

A、配置管理卡：管理卡不可开门a初始化，按锁体后面开关，发出“嘀”─ “嘀”─ “嘀”三声，绿灯和红灯闪亮，初始化成功（同时所有开门卡被删除）──所已被清空b碰一下管理卡─→（发出嘀一声），即管理卡配置成功。

B、配置：经理卡、值班经理卡、服务员卡和宾客卡──单卡开门碰管理卡一下─→（发出嘀一声）然后连续把经理卡、宾客卡碰一下—→（这时每个都发出嘀一声），这样经理卡、宾客卡配置成功,此时为单卡开门。

C、配置：值班经理卡、服务员卡──双卡开门碰管理卡一下─→（发出嘀一声）然后把值班经理卡(必须排第一个)、服务员卡都碰一下─→(这时都发出嘀一声)，这样配置值班经理卡和服务员卡成功──双卡开门C1 服务员卡：在清空锁上服务员卡可单卡开门，用来锁具安装时使用。

C2 单双卡开门转换──用管理卡碰两声（连续碰两次），全部服务员卡、值班经理卡删除，此时变为单卡开门模式。

D、清零卡──无需授权，可以和服务员卡或宾客卡配合，实现不拆锁清空锁具内授权卡──包括管理卡等等。

服务员卡优先，没有合法的服务员卡时──单卡开门，才能与宾客卡配合使用。

桑拿锁使用说明一般术语解释管理卡：又称母卡，具有开门和配置其它卡的管理功能。

门锁通过管理卡自行发行、删除、修改宾客卡、服务卡和通开卡。

宾客卡：客人用于开门的卡,为了保障客人利益，每把锁只能配置一张宾客卡，宾客卡是唯一的。

使用管理卡配置新的宾客卡时，原来所配置的宾客卡将自动被删除。

服务卡：只有在锁被设置为双开的管理模式下才有，供服务人员使用。

服务卡任何时候均不能单独开门，两张服务卡也不能配合开柜门，只有与宾客卡配合（不分先后）才能实现开门的功能。

通开卡：每把锁的通开卡只能配置一张，且以最新配置的为准。

通开卡在单，双卡模式下均可单独开门。

此卡可作为区域卡，也可给清洁工打扫卫生时使用TM头：用于读取卡内数据的配件。

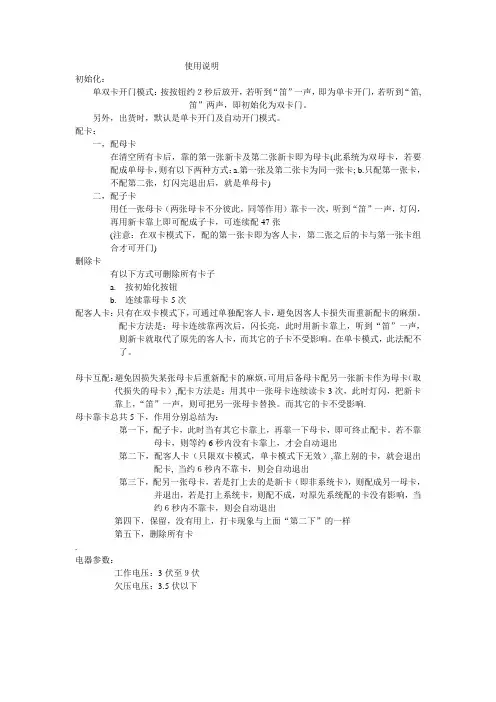

使用说明初始化：单双卡开门模式：按按钮约２秒后放开，若听到“笛”一声，即为单卡开门，若听到“笛,笛”两声，即初始化为双卡门。

另外，出货时，默认是单卡开门及自动开门模式。

配卡：一，配母卡在清空所有卡后，靠的第一张新卡及第二张新卡即为母卡(此系统为双母卡，若要配成单母卡，则有以下两种方式：a.第一张及第二张卡为同一张卡; b.只配第一张卡，不配第二张，灯闪完退出后，就是单母卡)二，配子卡用任一张母卡（两张母卡不分彼此，同等作用）靠卡一次，听到“笛”一声，灯闪，再用新卡靠上即可配成子卡，可连续配47张(注意：在双卡模式下，配的第一张卡即为客人卡，第二张之后的卡与第一张卡组合才可开门)删除卡有以下方式可删除所有卡子a.按初始化按钮b.连续靠母卡5次配客人卡：只有在双卡模式下，可通过单独配客人卡，避免因客人卡损失而重新配卡的麻烦。

配卡方法是：母卡连续靠两次后，闪长亮，此时用新卡靠上，听到“笛”一声，则新卡就取代了原先的客人卡，而其它的子卡不受影响。

在单卡模式，此法配不了。

母卡互配：避免因损失某张母卡后重新配卡的麻烦，可用后备母卡配另一张新卡作为母卡（取代损失的母卡）,配卡方法是：用其中一张母卡连续读卡3次，此时灯闪，把新卡靠上，“笛”一声，则可把另一张母卡替换。

而其它的卡不受影响.母卡靠卡总共5下，作用分别总结为：第一下，配子卡，此时当有其它卡靠上，再靠一下母卡，即可终止配卡。

若不靠母卡，则等约6秒内没有卡靠上，才会自动退出第二下，配客人卡（只限双卡模式，单卡模式下无效）,靠上别的卡，就会退出配卡, 当约６秒内不靠卡，则会自动退出第三下，配另一张母卡，若是打上去的是新卡（即非系统卡），则配成另一母卡，并退出，若是打上系统卡，则配不成，对原先系统配的卡没有影响，当约６秒内不靠卡，则会自动退出第四下，保留，没有用上，打卡现象与上面“第二下”的一样第五下，删除所有卡.电器参数：工作电压：3伏至９伏欠压电压：3.5伏以下。

诚翔桑拿锁安装示意图
1. 门板开孔 1
2. 安装锁芯与读卡面罩 1
3. 安装开门器 2
1)门板开孔
在门板适当的位置用￠7钻头钻两个孔，然后再把两个孔拉通（注意不要把孔开大，以免读卡面罩组件盖不住孔）如下图：
2）安装读卡面罩组件和锁芯：
①首先把PCB的排线从洞口引入柜子里面，再用2-M4x25二组螺丝把读卡面罩组件固定,注意
摆放方（外接电源口朝下）。

②首先把排线插头接到锁芯的PCB上，然后用M4x30和M4x15自攻螺丝对准各自孔位把锁固
定好。

③最后用4节1.5V的碱性电池装入锁芯(注意方向),再用M3x6的沉头螺丝把电池盖固定好。

具体安装如下简图：
3）安装开门器
在门柜壁内侧，根据锁芯锁舌来调开门器高度，待调到最佳位置后用M4x20和2-M4x15自攻螺丝固定好。

如下简图：。

SUNPLUS解码板方框图及工作原理碟片信号拾取I/V转换系LED同步显示统当前的各项设置工作原理：当接通电源后，复位电路高电平对系统进行复位，时钟电路起振；系统运行对FLASH进行读取；VIDEO输出开机LOGO同时发出初始访问指令驱始机芯访问识别碟片，CPU根据激光头检测I/V 电平的高低来识别碟片为DVD或VCD格式。

经APC电路同时控制LD发出DVD/VCD光束去正确读取碟片的信息。

激光头田字光检管输出A .B.C.D.E.F.光检RF信号送入芯片数字处理部分DSP进行误码校正，RF形成等；再作EFM解调，PLL锁相，CLV压控振荡（本振）进行解调.对比后；形成FE TE OK信号及侦同步信号去控制机芯有规律读取碟片信号。

经DSP处理并解出OSD同步显示字符去面板同步显示，另一路侦格式数据经CD—ROM端口格式转换后识别其压缩类型暂存到SDRAM形成扇区数据流；随后丢给解码器解压还原成图象，音频数据。

图象经视频编码后输出；音频经数模转换后输出。

SUNPLUS方案解码板维修案例维修任何一种线路板首先都要对其进行目检，本指引是保证线路没有连锡、假焊情况下对元器件好坏的判别。

1、不通电，不开机数字电路工作的基本条件是供电、时钟、复位，所以维修首先要检查它们是否正常工作。

首先检查供电1.8V、3.3V是否正常。

我们厂采用可调和不可调两种供电稳压IC，维修时应注意其型号。

晶振是否起振是数字电路正常工作的必要条件。

晶振正常工作电压为1.62~1.66V。

其次查复位信号是否正常，通常复位信号于音频解码IC相连，如音频解码IC供电不正常则会把复位电压拉低造成不开机现象。

程序是数字电路的大脑，必须有完好的程序电路才能正常工作。

我们厂现在用FLASH存储程序，发现部分不开机和程序丢失有关，需把FLASH重新烧录程序后可以正常工作。

判断FLASH 有无程序的方法是测试主频脚，看其电压值，如是高电位的就可以初步判断是程序丢失。

桑拿房温控制器K3功能说明一、控制器操作说明注：完全对称的线控板2块。

使用时也可以单独用一个面板，如果两个面板一起使用，则需要选择一个跳针帽。

二线控板跳线不能在同一个位置，应该错开，才能正常使用。

三、控制显示板说明A、控制显示板上有两块LED数码屏，左边三位显示温度，右边两位显示时间（分钟）时间设定范围是：0--90分钟。

B、控制显示板上有9只微动开关，他们的功能分别是：F/C—华氏/摄氏温度转换；POWER—电源开关；RESERVATION—定时开机；C---彩灯控制开关；INSIDE¤--照明灯开关，以及4个▲▼开关。

具体说明：A、上电待机控制器接入电源电后，峰鸣器响“嘀”一声，表明桑拿柜已经上电，但控制器显示屏不亮，此时，桑拿柜处于“上电待机”状态。

B、开机在“上电待机”状态，峰鸣器响“嘀、嘀”二声当按“POWER”键时，控制器上电，控制器处于默认工作状态，此时，三位数码管显示当前的环境温度，两位数码管显示时间为“20”，显示板上“HEATERS ON”灯亮、“℃”灯亮。

C、关机按住“POWER”键3秒，关机。

D、调整1、温度设定（1）按动“TEMP”框内的“▲”键或者“▼”时，框内的数字将以闪烁值每次改变±1度，最高可调至90，最低可调至20，并首尾可循环；（2）连续按“TEMP”框内的“▲”键或者“▼”时，闪烁数字快速增加或者减少，直到按压结束为止。

（3）按“TEMP”框内的“▲”键或者“▼”进行“温度设定”结束5秒后，设置值将被确认。

此后，“温度数字”停止闪烁，进入工作状态。

温度显示转为显示当前桑拿柜内的环境温度。

2、定时设定本控制器可以控制桑拿柜的工作时间，控制时间范围为0—90分钟。

（1）按“TIME”框内的“▲”键或者“▼”键可进行“定时设定”，此时，“TIME”框内的时间数字开始闪烁，按下“▲”键或者“▼”键，框内数字以闪烁值每次改变±1分，连续按“▲”键或者“▼”键，闪烁数字快速改变。

桑拿锁使用说明桑拿锁按照程序主要分为：1790读写与1990只读。

按照锁体款式主要分为：天地锁体，普通锁体（黄的）使用简介：一、1790使用说明1.1790天地杆锁体使用说明：1. 配客人手牌找到客人手牌号所对应的柜子，用柜门的管理卡在桑拿锁读头处点两下，然后将客人的手牌点一下，（即客人手牌配置完成）2．配置服务员，通用卡，及其他手牌1790服务员，通用卡及其他手牌是通过电脑授权。

方法：（见读卡器使用说明）二、1990使用说明1. 配置手牌找到客人手牌号所对应的柜子，用柜门的管理卡在桑拿锁读头处点两下，然后在灯闪的过程中点客人手牌，然后依次将所有的服务员手牌点下读头注意：1990配置手牌时，管理卡点两下后，其他卡（第一个手牌为客人手牌，以后都为服务员手牌）桑拿锁注意事项常见问题及维护方法一、开业前17901.开业前的调试A．关门不锁门（现象：关门无反应，开门红灯交替闪烁且嘀嘀嘀报警）a: 可能原因，（1.出厂设置，防止管理卡非法2.调试时，关门锁舌未到位，然后着急开门，锁舌出来后，人为将锁舌按回）b: 解决方法，（1.若没配客人手牌前，则使用管理卡点读头，象征性开下门，将锁内部记忆程序调到开门状态 2.若配置客人手牌后，则使用通用卡点读头或是用客人卡服务员卡开下门）B．关门报警（现象：1. 门能关上，但是蓝灯交替闪烁且嘀嘀嘀报警2. 门关不上，蓝灯交替闪烁且嘀嘀嘀报警）a: 可能原因，（1.门边位置没装好，阻碍了锁舌锁门，没有完全锁到位，处于假锁状态2. 锁舌到位仍然报警的，为行程开关问题，请与厂家联系）b：解决方法，将门边重新安装，将位置调准确C．管理卡非法（现象：管理卡点卡发出嘀嘀两声响且红灯闪）解决方法：将锁卸下，按锁体后的复位键开关，将管理卡配上D .黄锁体主要问题，关门不锁，调下门边的位置19901.开业前的调试（与1790相似）二、开业后17901.开业后的维护A.有同开业前相同现象的，用相同方法处理;B.客人卡失效（现象：客人卡点卡发出嘀嘀两声响且红灯闪）a．可能原因，（1.客人卡信息丢失，2.软件发牌未成功）b. 解决方法，（1.使用管理卡重新配下客人卡2.通过泰格软件重新授权手牌，然后到柜门锁上重新配置客人手牌，注意：授权时将学习期与有效期勾上）C.服务员手牌失效（现象：服务员点卡非法）a. 可能原因，（服务员手牌相关信息未学习到锁内）b. 解决方法，（1.使用泰格软件重新授权服务员手牌，2.如果使用1方法仍然非法，则使用管理卡做一张删除服务卡的手牌，点删除卡发出三声响，然后点服务员卡）D. 通用卡及其他卡失效（方法同服务员卡相同的处理方法）E.打不开门（现象：使用管理卡开不了门，锁体没有声音或是能听到锁体马达正常转动的声音）解决方法,将柜门撬开，卸下锁体返厂。

射频卡酒店门锁系统功能说明一、主要功能1、时间限制门锁中设有实时时钟，可对有关智能卡钥匙的有效性进行时间限制，如客人卡只能在入住期间开锁，过期自动作废等。

2、区域限制每把门锁都设有房号、楼号、栋号，只有相应区域的卡才能开锁，如客人卡只能开指定房间门锁，楼层卡只能开指定楼层门锁等。

3、级别限制不同级别的卡可开启门锁的范围及状态不一样，如应急卡可以开启所有门锁，并且可开反锁，而客人卡只能开某个房间门锁，且不能开反锁。

4、开锁记录每次开锁时，门锁都记录开锁的流水号和时间，可保存最新448条记录，该记录可以通过手持POS机进行采集。

5、挂失功能当出现钥匙卡丢失时，重新发一张新卡即可将丢失卡作废。

6、应急功能当出现紧急状态时，可用应急卡将门锁置于常开状态，以便于人员和财物的疏散。

7、封闭门锁功能根据需要，可封闭某个房间，使该房间所有钥匙卡失效（应急卡除外）。

8、设置公共门功能根据需要，可设置楼层公共门（允许本楼层所有有效开门卡开启）和楼栋公共门（允许本楼栋所有有效开门卡开启）。

9、超低功耗4节5号电池最短可使用18个月。

10、报警功能当门锁斜舌处于压缩状态时间超过4秒门锁会发出嘀嘀嘀报警，报警时间约为一分钟。

11、提前终止客人卡功能用于开门的层、栋、区域、总卡对门锁连续开门三次，门锁发出嘀嘀嘀三声，同时，提前终止该门锁当前正在使用客人卡。

12、双重管理方式本系统不但可以通过卡片进行门锁电路板的安装、维护、开门、设置等功能，也可通过手持POS机进行有效管理，包括提取开锁记录、安装门锁信息、维护门锁时间、开门、设置等功能。

(二)．授权卡功能1．未安装的门锁，靠授权卡可以开门。

2．压下机械钥匙开关，靠授权卡可以清除门锁信息。

3．已安装的门锁，当宾馆停电时靠授权卡可以启动停电应急预案：停电应急预案：当宾馆停电时前台电脑无法发卡的情况下启动本方案。

（1）停电时用授权卡到门锁上靠一下“嘀”一声后停电方案启动。

（2）启动后用楼层卡在门锁上连续靠3下,最后一下“嘀嘀嘀”3声黄灯亮，将终止所有客人卡和临时客人卡的开门。

二、 按键及功能说明：
1. 主机五个按键分别为“开关（S1）”、“设置(S2)”、“加（S3）”、“减(S4)”，“温差设置” (S5)；遥控六个按键分别为“开关”、“设置”、“加”、“减”、“定时取消/恢复”、 “温 差设置”。
2. 开关键：接通电源后，按开关键一次，开机。按上次设定的工作模式工作。在工作状 态下按一次关机。
3. 设置键：在设置过程中，如 5 秒无按键操作，保存本次设定返回。
按下次数 再按加、减键调节的功能
按下次数 再按加、减键调节的功能
1
调档位（功率）
9
定时二的开机时间的分钟
2
实时时钟的小时
10
定时二的关机时间的小时
3
实时时钟的分钟
11
定时二的关机时间的分钟
4
定时一的开机时间的小时
12
定时三的开机时间的小时
5
定时一的开机时间的分钟
13
定时三的开机时间的分钟
6
定时一的关机时间的小时
14
定时三的关机时间的小时
7
定时一的关机时间的分钟
15
定时三的关机时间的分钟
8
