inventor链轮的模板基本画法

  • 格式：docx
  • 大小：38.76 KB
  • 文档页数：15

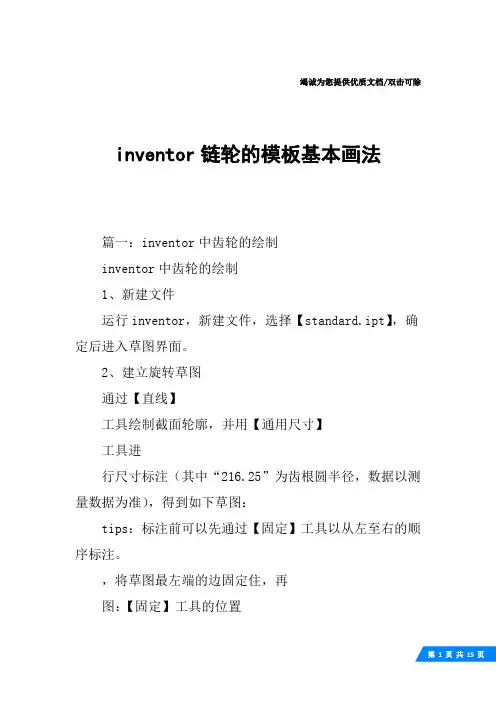

竭诚为您提供优质文档/双击可除inventor链轮的模板基本画法
篇一：inventor中齿轮的绘制
inventor中齿轮的绘制
1、新建文件
运行inventor，新建文件，选择【standard.ipt】，确定后进入草图界面。

2、建立旋转草图
通过【直线】
工具绘制截面轮廓，并用【通用尺寸】
工具进
行尺寸标注（其中“216.25”为齿根圆半径，数据以测量数据为准），得到如下草图：
tips：标注前可以先通过【固定】工具以从左至右的顺序标注。

，将草图最左端的边固定住，再
图：【固定】工具的位置
3、旋转生成齿轮主体
点击工具栏的
，退出草图。

点击左上角的
，在弹出列表中选择“零，选择草图最下端的边为“旋件特征”，再点击其下面板中的【旋转】工具
转轴”，确定，得到如下实体：
4、建立减重孔草图
选中减重孔所在平面，点击工具栏上的
，进入草图绘制环境，绘制如下草图：
5、拉伸创建一个减重孔
退出草图环境，选择“零件特征”下的【拉伸】工具
，选择刚绘制的圆草图，
布尔方式设置为【切削】，终止方式设置为【贯通】，注意选择合
适的拉伸方向。

确认后生成如下实体：
6、环形阵列创建多个减重孔
点击零件特征下的
，选中减重孔特征。

旋转轴选择：点击任意圆柱
面。

输入减重孔个数，确认后生成多个减重孔，如下图：
7、建立拉伸键槽草图
选择齿轮中心凸台的端面为草图平面，进入草图环境，绘制如下草图：
8、拉伸键槽
退出草图环境，选择“零件特征”下的【拉伸】工具
，选择刚绘制的圆草图，
布尔方式设置为【切削】，终止方式设置为【贯通】，注意选择合
适的拉伸方向。

确认后生成如下实体：
9、建立草图绘制轮齿轮廓
点击“零件特征”下的
，“添加”以下三个参数：模数m、齿数z、压力角a （本例中的参数与测量数据有出入，以小组数据为准）。

选择未倒角一面的齿轮外缘的端面，创建草图。

绘制6条过圆心的直线，将竖直线“固定”，再将两直线间的角度标注为10度。

过直线与齿根圆的交点作圆的切线，从右至左的切线长度分别为：
2ul*pi*m*(z-2.5ul)/2ul*10deg/(360deg)2ul*pi*m*(z-2. 5ul)/2ul*2*10deg/(360deg)2ul*pi*m*(z-2.5ul)/2ul*3*1 0deg/(360deg)2ul*pi*m*(z-2.5ul)/2ul*4*10deg/(360deg )tips
：标注时选用
，点击切线的两端点，应用后生成与直线平行的尺
寸，再将尺寸修改为如上公式的值，值不需计算，直接拷贝公式即可。

点击【直线】工具下的【样条曲线】工具回车确定，得到如下草图：
，将各切线端点链接，
篇二：inventor中齿轮绘制
inventor中齿轮的绘制
1、新建文件
运行inventor，新建文件，选择【standard.ipt】，确定后进入草图界面。

2、建立旋转草图
通过【直线】
工具绘制截面轮廓，并用【通用尺寸】
工具进
行尺寸标注（其中“216.25”为齿根圆半径，数据以测量数据为准），得到如下草图：
tips：标注前可以先通过【固定】工具以从左至右的顺序标注。

，将草图最左端的边固定住，再
图：【固定】工具的位置
3、旋转生成齿轮主体
点击工具栏的
，退出草图。

点击左上角的
，在弹出列表中选择“零，选择草图最下端的边为“旋件特征”，再点击其下面板中的【旋转】工具
转轴”，确定，得到如下实体：
4、建立减重孔草图
选中减重孔所在平面，点击工具栏上的
，进入草图绘制环境，绘制如下草图：
5、拉伸创建一个减重孔
退出草图环境，选择“零件特征”下的【拉伸】工具
，选择刚绘制的圆草图，
布尔方式设置为【切削】，终止方式设置为【贯通】，注意选择合
适的拉伸方向。

确认后生成如下实体：
6、环形阵列创建多个减重孔
点击零件特征下的
，选中减重孔特征。

旋转轴选择：点击任意圆柱
面。

输入减重孔个数，确认后生成多个减重孔，如下图：
7、建立拉伸键槽草图
选择齿轮中心凸台的端面为草图平面，进入草图环境，绘制如下草图：
8、拉伸键槽
退出草图环境，选择“零件特征”下的【拉伸】工具
，选择刚绘制的圆草图，
布尔方式设置为【切削】，终止方式设置为【贯通】，注意选择合
适的拉伸方向。

确认后生成如下实体：
9、建立草图绘制轮齿轮廓
点击“零件特征”下的
，“添加”以下三个参数：模数m、齿数z、压力角a （本例中的参数与测量数据有出入，以小组数据为准）。

选择未倒角一面的齿轮外缘的端面，创建草图。

绘制6条过圆心的直线，将竖直线“固定”，再将两直线间的角度标注为10度。

过直线与齿根圆的交点作圆的切线，从右至左的切线长度分别为：
2ul*pi*m*(z-2.5ul)/2ul*10deg/(360deg)2ul*pi*m*(z-2. 5ul)/2ul*2*10deg/(360deg)2ul*pi*m*(z-2.5ul)/2ul*3*1 0deg/(360deg)2ul*pi*m*(z-2.5ul)/2ul*4*10deg/(360deg )tips
：标注时选用
，点击切线的两端点，应用后生成与直线平行的尺
寸，再将尺寸修改为如上公式的值，值不需计算，直接拷贝公式即可。

点击【直线】工具下的【样条曲线】工具回车确定，得到如下草图：
，将各切线端点链接，
篇三：inventor初级阶段技巧
初级阶段技巧：
1、在学习阶段，态度会决定你的学习方法，而方法将
直接影响你学习的进度和全面性。

如果你习惯于喂养式教法，习惯于有一大堆高手随时“候驾”，可能有一天你还是要回
头把没有走过的路重新走一遍。

2、我的方法是：找套学习资料，并非要一定很好，但
一定要看完。

我看完了陈老的R11视频，部分20xx增强视频，陈老的20xx实战一本。

不一定第一次就全部通读，可
以很快看完，但一定记住关键点，对所有内容都有所印象就行，这样在有疑惑的时候可以很快针对性的解决。

3、学习要有所侧重。

不要想为什么没有命令行，为什
么中键不是旋转，为什么这么做不行，非要那么做。

应该多把精力放在前面那位说过的“制作万能变化模型”及工程图。

4、有时一个模型可能有多种方法完成，选择的标准我
觉得应该是哪个在工程图表达更正确，而不是建模更顺畅。

5、学习的时候应该会碰到各种问题，不要直接跳过问题，而直接“不择手段”只为达到目的。

应该有所记录并总结，或许过几天那个问题就会被解决。

6、和acad一样使用模板。

好的习惯最好在最初阶段就养成，悬崖勒马比浪子回头容易。

7、多练习少提问。

在这个游戏当中，肯定是谁定规则谁赢，所以我们只有不断的摸索规则，才有可能赢。

8、在学习某功能的时候，要经常想：这个功能我工作的时候什么情况下会使用。

9、做特征时，能做拉伸完成的就不要采用放样；
10、不要在草图中做倒角和倒圆，应在模型基本完成后采用加特征的方式去做
11.在草图一定要完全约束住,否则极有可能出问题.所以一开始我就会投影xy轴.
12.能够用约束的,尽量不用尺寸约束.
13.我习惯先给形状尺寸,再给定位尺寸;先给大尺寸,
再给小尺寸,这样图形比较不容易跑.修改的时候先改小的
尺寸,再改大的.
14.在装配的时候,哪怕是垫圈螺母一类,也用面面配合不要让它转动.否则在大型装配的工程图里有可能会让剖切线跑了.
15.尽量不做真实弹簧类零件的剖切,会很慢(这是我用5.3的感受,现在没有机会剖了),按照简易画法来也不坏.
16.自己负责的那部分部件与他人的做整机装配的时候,衍生成一个零件是不错的选择.。

合集下载

链轮画法

链轮画法

4.(1)继续点击拉伸工具(注：一定要选拉伸—去除材料)，基准面为front面，参照面为right面，方向为右，进入拉伸界面后，点“草绘”—“参照”，选分度圆。以分度圆和right面的投影线的交点建立一条水平的中心线L1。在right面的投影线上建立一条竖直的中心线L2。画圆弧，圆心为上面的交点，用圆弧命令的第三个图标来画圆弧C1，注：不要与齿根圆相切，圆弧的两个端点在一条水平线上。用中心线L3分别把圆弧的两个端点分别与圆心相连，记为L4和L5。标注上述创建的两条中心线的夹角。在“工具”—“关系”中输入夹角的值为2*(55-60/Z),同时输入圆弧半径的值为0.5025*DR+0.05
(6)画一条直线Line1，要求：直线与第(3)步创建的圆弧C2和第(5)步创建的圆O1都相切。
(7)利用剪角命令，把多余的圆弧剪切掉，留下的圆弧C3为直线与圆的切点到圆与中心线L6的交点中间的部分。注：这一部分一定要仔细检查，确保把多余的圆弧去除干净。
(8)把上面创建的圆弧C2，直线Line1，圆弧C3完成镜像条件，镜像面为right面。
(2)过分度圆的圆心创建一条中心线L6，标注与right面的夹角，在“工具”—“关系”中输入夹角的值为180/Z，同时在“工具”—“关系”中输入下-64/Z
(3)用圆弧命令的第三个图标画一段弧C2，弧的圆心在前面建立的第一段弧C1的圆心与右侧端点的连线上，弧的左侧端点与前面建立的第一段弧的右侧端点相连。在“工具”—“关系”中，定义新建圆弧的半径为1.3025*DR+0.05。把圆心与新建立的圆弧C2右侧端点用中心线命令连接起来，记为L7
1.工具—参数 添加下列参数
名称 类型 值 说明
P 实数 44.5 节距
Z 实数 21 齿数
链轮画法 (2)

链轮画法 (2)

链轮画法1. 引言链轮画法是一种通过使用链条和轮齿的几何特性来进行图形绘画的方法。

它是一种创意艺术形式，可以用来创作各种有趣的图案和艺术作品。

本文将介绍链轮画法的基本概念和步骤，并提供一些实用的技巧和示例。

2. 基本概念链轮画法的基本概念是利用链条的连接和旋转运动以及轮齿的几何形状来绘制图案。

它需要一些简单的工具，如铅笔、纸张、绘图工具和链条等。

在进行链轮画法时，首先需要决定一个原点作为画布中心，然后通过连接链条和绘制轮齿来绘制图形。

3. 步骤下面是进行链轮画法的基本步骤：3.1. 准备工作在开始链轮画法之前，需要准备一些工具和材料。

首先需要一张空白的纸张作为画布，然后可以选择一支铅笔或者其他绘图工具。

此外，需要准备一根链条，长度可以根据绘制图案的大小来确定。

3.2. 确定原点在纸张上选择一个作为原点的点，并将其标记出来。

这个原点将作为链条的连接点和旋转中心。

3.3. 连接链条将链条的一端固定在原点上，可以使用图钉或者胶带将链条固定在纸张上。

确保链条与纸张接触良好，不会松动或者滑动。

3.4. 绘制轮齿根据预定的图案或者设计，在链条上绘制轮齿的形状。

可以使用铅笔或者其他绘图工具，将轮齿的形状绘制在链条上。

3.5. 旋转链条轻轻旋转链条，观察轮齿的运动。

可以通过改变链条的长度或者旋转角度来改变轮齿的运动方式和轨迹。

根据自己的需求和创意，可以调整链条的位置和形状。

3.6. 绘制图案当链条旋转时，根据轮齿的运动轨迹，在纸张上绘制图案。

可以随意选择颜色和线条粗细，创作出独特而有趣的图案。

4. 技巧和示例使用链轮画法进行创作时，可以尝试以下技巧和示例：4.1. 轮齿的形状除了传统的齿轮形状外，还可以尝试其他创意的轮齿形状。

可以根据主题或者灵感选择不同的轮齿形状，创作出独特的图案。

4.2. 颜色和纹理通过使用彩色铅笔、水彩笔或者其他绘图工具，可以为图案添加丰富的颜色和纹理效果。

可以尝试混合使用不同的颜色和纹理，创造出独特的艺术风格。

inventor链轮的模板基本画法

inventor链轮的模板基本画法

竭诚为您提供优质文档/双击可除inventor链轮的模板基本画法篇一：inventor中齿轮的绘制inventor中齿轮的绘制1、新建文件运行inventor，新建文件，选择【standard.ipt】，确定后进入草图界面。

2、建立旋转草图通过【直线】工具绘制截面轮廓，并用【通用尺寸】工具进行尺寸标注（其中“216.25”为齿根圆半径，数据以测量数据为准），得到如下草图：tips：标注前可以先通过【固定】工具以从左至右的顺序标注。

，将草图最左端的边固定住，再图：【固定】工具的位置3、旋转生成齿轮主体点击工具栏的，退出草图。

点击左上角的，在弹出列表中选择“零，选择草图最下端的边为“旋件特征”，再点击其下面板中的【旋转】工具转轴”，确定，得到如下实体：4、建立减重孔草图选中减重孔所在平面，点击工具栏上的，进入草图绘制环境，绘制如下草图：5、拉伸创建一个减重孔退出草图环境，选择“零件特征”下的【拉伸】工具，选择刚绘制的圆草图，布尔方式设置为【切削】，终止方式设置为【贯通】，注意选择合适的拉伸方向。

确认后生成如下实体：6、环形阵列创建多个减重孔点击零件特征下的，选中减重孔特征。

旋转轴选择：点击任意圆柱面。

输入减重孔个数，确认后生成多个减重孔，如下图：7、建立拉伸键槽草图选择齿轮中心凸台的端面为草图平面，进入草图环境，绘制如下草图：8、拉伸键槽退出草图环境，选择“零件特征”下的【拉伸】工具，选择刚绘制的圆草图，布尔方式设置为【切削】，终止方式设置为【贯通】，注意选择合适的拉伸方向。

确认后生成如下实体：9、建立草图绘制轮齿轮廓点击“零件特征”下的，“添加”以下三个参数：模数m、齿数z、压力角a （本例中的参数与测量数据有出入，以小组数据为准）。

选择未倒角一面的齿轮外缘的端面，创建草图。

绘制6条过圆心的直线，将竖直线“固定”，再将两直线间的角度标注为10度。

过直线与齿根圆的交点作圆的切线，从右至左的切线长度分别为：2ul*pi*m*(z-2.5ul)/2ul*10deg/(360deg)2ul*pi*m*(z-2. 5ul)/2ul*2*10deg/(360deg)2ul*pi*m*(z-2.5ul)/2ul*3*1 0deg/(360deg)2ul*pi*m*(z-2.5ul)/2ul*4*10deg/(360deg )tips：标注时选用，点击切线的两端点，应用后生成与直线平行的尺寸，再将尺寸修改为如上公式的值，值不需计算，直接拷贝公式即可。

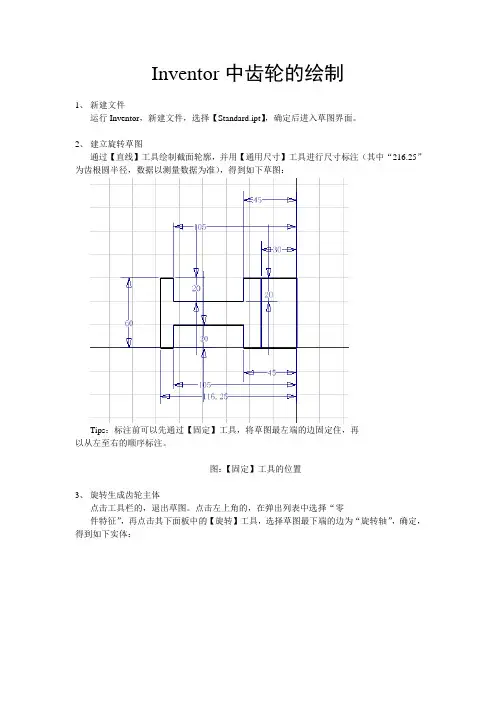

Inventor中齿轮地绘制

Inventor中齿轮地绘制

Inventor中齿轮的绘制1、新建文件运行Inventor，新建文件，选择【Standard.ipt】，确定后进入草图界面。

2、建立旋转草图通过【直线】工具绘制截面轮廓，并用【通用尺寸】工具进行尺寸标注（其中“216.25”为齿根圆半径，数据以测量数据为准），得到如下草图：Tips：标注前可以先通过【固定】工具，将草图最左端的边固定住，再以从左至右的顺序标注。

图：【固定】工具的位置3、旋转生成齿轮主体点击工具栏的，退出草图。

点击左上角的，在弹出列表中选择“零件特征”，再点击其下面板中的【旋转】工具，选择草图最下端的边为“旋转轴”，确定，得到如下实体：4、建立减重孔草图选中减重孔所在平面，点击工具栏上的，进入草图绘制环境，绘制如下草图：5、拉伸创建一个减重孔退出草图环境，选择“零件特征”下的【拉伸】工具，选择刚绘制的圆草图，布尔方式设置为【切削】，终止方式设置为【贯通】，注意选择合适的拉伸方向。

确认后生成如下实体：6、环形阵列创建多个减重孔点击零件特征下的，选中减重孔特征。

旋转轴选择：点击任意圆柱面。

输入减重孔个数，确认后生成多个减重孔，如下图：7、建立拉伸键槽草图选择齿轮中心凸台的端面为草图平面，进入草图环境，绘制如下草图：8、拉伸键槽退出草图环境，选择“零件特征”下的【拉伸】工具，选择刚绘制的圆草图，布尔方式设置为【切削】，终止方式设置为【贯通】，注意选择合适的拉伸方向。

确认后生成如下实体：9、建立草图绘制轮齿轮廓点击“零件特征”下的，“添加”以下三个参数：模数M、齿数Z、压力角a（本例中的参数与测量数据有出入，以小组数据为准）。

选择未倒角一面的齿轮外缘的端面，创建草图。

绘制6条过圆心的直线，将竖直线“固定”，再将两直线间的角度标注为10度。

过直线与齿根圆的交点作圆的切线，从右至左的切线长度分别为：2ul*PI*M*(Z-2.5ul)/2ul*10deg/(360deg)2ul*PI*M*(Z-2.5ul)/2ul*2*10deg/(360deg)2ul*PI*M*(Z-2.5ul)/2ul*3*10deg/(360deg)2ul*PI*M*(Z-2.5ul)/2ul*4*10deg/(360deg)Tips：标注时选用，点击切线的两端点，应用后生成与直线平行的尺寸，再将尺寸修改为如上公式的值，值不需计算，直接拷贝公式即可。
