二建考试必备-建筑结构与建筑设备 (19)钢结构的连接

钢结构的三种连接方式一、引言钢结构是现代建筑中广泛应用的一种结构体系。

在钢结构中，连接是至关重要的组成部分，它决定了整个结构的稳定性和安全性。

本文将介绍钢结构的三种连接方式。

二、焊接连接1. 焊接连接原理焊接是将金属材料熔化并使其凝固后形成连接的方法。

在钢结构中，常用电弧焊、气焊和激光焊等方式进行连接。

2. 焊接连接优点（1）强度高：焊接连接可以保证较高的强度和刚度。

（2）美观：焊接后无明显螺纹或孔洞，外观美观。

（3）耐腐蚀：由于焊接后没有其他材料插入，所以耐腐蚀性能较好。

3. 焊接连接缺点（1）施工难度大：需要有专业技能和设备进行施工。

（2）对材料要求高：需要严格控制材料的质量和尺寸等参数。

（3）不可逆转：一旦完成焊接，就无法更改或调整。

三、螺栓连接1. 螺栓连接原理螺栓连接是通过将两个或多个钢构件用螺栓连接起来的方法。

通常使用高强度螺栓进行连接。

2. 螺栓连接优点（1）方便拆卸：由于螺栓连接可以拆卸，所以在维护和更换部件时非常方便。

（2）适用范围广：适用于各种形状和尺寸的构件。

（3）施工简单：不需要专业技能和设备，施工简单。

3. 螺栓连接缺点（1）强度低：与焊接相比，螺栓连接的强度较低。

（2）易松动：在长期使用过程中容易松动，需要定期检查和维护。

四、铆接连接1. 铆接连接原理铆接是通过将钢构件用铆钉固定在一起的方法。

铆钉通常由铝合金或不锈钢制成。

2. 铆接连接优点（1）适用范围广：适用于各种形状和尺寸的构件。

（2）强度高：与螺栓相比，铆接的强度更高。

（3）施工简单：不需要专业技能和设备，施工简单。

3. 铆接连接缺点（1）不可拆卸：铆接连接后无法拆卸，需要重新加工或更换部件时比较困难。

（2）易产生裂纹：在铆接过程中容易产生裂纹，需要严格控制材料的质量和尺寸等参数。

五、结论钢结构的连接方式有焊接连接、螺栓连接和铆接连接三种。

每种连接方式都有其优缺点，应根据具体情况选择合适的方式进行连接。

在施工过程中，应严格控制材料的质量和尺寸等参数，确保连接的安全性和稳定性。

钢结构连接方法钢结构作为一种高强度、耐久、可持续的结构体系，在建筑和工程领域中得到广泛应用。

连接方法的选择对于钢结构的安全性和稳定性至关重要。

本文将介绍几种常见的钢结构连接方法，并探讨其适用性和特点。

1. 螺栓连接螺栓连接是最常用的钢结构连接方法之一。

它通过将两个构件通过螺栓固定在一起来实现连接。

螺栓连接的优点包括安装简便、可重复使用和拆卸方便。

螺栓连接适用于各种钢构件的连接，如梁柱连接、梁梁连接等。

2. 对接焊接对接焊接是将两个构件通过焊接的方式连接在一起。

它可以提供非常强大的连接强度和刚性。

对接焊接适用于各种构件的连接，包括梁柱、梁梁等。

然而，对接焊接需要专业的焊工和设备，且连接过程较为复杂，通常在施工现场完成。

3. 角焊缝连接角焊缝连接是将两个构件通过在角部进行焊接来实现连接的方式。

角焊缝连接适用于各种构件的连接，如梁柱、梁梁连接等。

它具有接近对接焊接的强度和刚性，但相对于对接焊接来说，角焊缝连接更容易施工和验收。

4. 渗射胶连接渗射胶连接是一种利用特殊的胶粘剂将两个构件连接在一起的方法。

渗射胶连接具有连接强度高、适用于复杂形状的构件和环境适应性强等特点。

渗射胶连接常用于钢构件的受力传递连接，如梁柱和悬挂连接等。

5. 高强度螺栓连接高强度螺栓连接是螺栓连接方法的一种改进型。

它使用高强度螺栓来提高连接的强度和刚性。

高强度螺栓连接适用于需要更高连接强度的场合，如大型桥梁、高层建筑等。

然而，高强度螺栓连接需要专业的施工技术和设备，并且成本较高。

6. 剪力键连接剪力键连接是通过将两个构件通过剪力键来实现连接的方法。

剪力键连接适用于承受剪力作用的构件连接，如板条连接、异型连接等。

剪力键连接具有简单、经济的特点，但连接强度相对较低。

7. 摩擦连接摩擦连接是利用摩擦力将两个构件连接在一起的方法。

摩擦连接通常使用专门设计的摩擦连接装置来实现，如摩擦片、摩擦螺栓等。

摩擦连接具有高刚度和强度，适用于需要消除螺栓的松动和滑移的场合。

钢结构的连接方法一、钢结构的连接方法1、焊接连接2、螺栓连接3、铆钉连接二、以钢材制作为主的结构，是主要的建筑结构类型之一。

钢材的特点是强度高、自重轻、刚度大，故用于建造大跨度和超高、超重型的建筑物特别适宜；材料匀质性和各向同性好，属理想弹性体，最符合一般工程力学的基本假定；材料塑性、韧性好，可有较大变形，能很好地承受动力荷载；建筑工期短；其工业化程度高，可进行机械化程度高的专业化生产；加工精度高、效率高、密闭性好，故可用于建造气罐、油罐和变压器等。

其缺点是耐火性和耐腐性较差。

主要用于重型车间的承重骨架、受动力荷载作用的厂房结构、板壳结构、高耸电视塔和桅杆结构、桥梁和库等大跨结构、高层和超高层建筑等。

钢结构今后应研究高强度钢材，大大提高其屈服点强度；此外要轧制新品种的型钢，例如H型钢（又称宽翼缘型钢）和T形钢以及压型钢板等以适应大跨度结构和超高层建筑的需要。

钢结构又分轻钢和重钢。

判定没有一个统一的标准，很多有经验的设计师或项目经理也常常不能完全说明白，可以以一些数据综合考虑并加以判断。

三、钢结构以钢材制作为主的结构，是主要的建筑结构类型之一。

钢材的特点是强度高、自重轻、刚度大，故用于建造大跨度和超高、超重型的建筑物特别适宜；材料匀质性和各向同性好，属理想弹性体，最符合一般工程力学的基本假定；材料塑性、韧性好，可有较大变形，能很好地承受动力荷载；建筑工期短；其工业化程度高，可进行机械化程度高的专业化生产；加工精度高、效率高、密闭性好，故可用于建造气罐、油罐和变压器等。

其缺点是耐火性和耐腐性较差。

主要用于重型车间的承重骨架、受动力荷载作用的厂房结构、板壳结构、高耸电视塔和桅杆结构、桥梁和库等大跨结构、高层和超高层建筑等。

钢结构今后应研究高强度钢材，大大提高其屈服点强度；此外要轧制新品种的型钢，例如H型钢（又称宽翼缘型钢）和T形钢以及压型钢板等以适应大跨度结构和超高层建筑的需要。

钢结构又分轻钢和重钢。

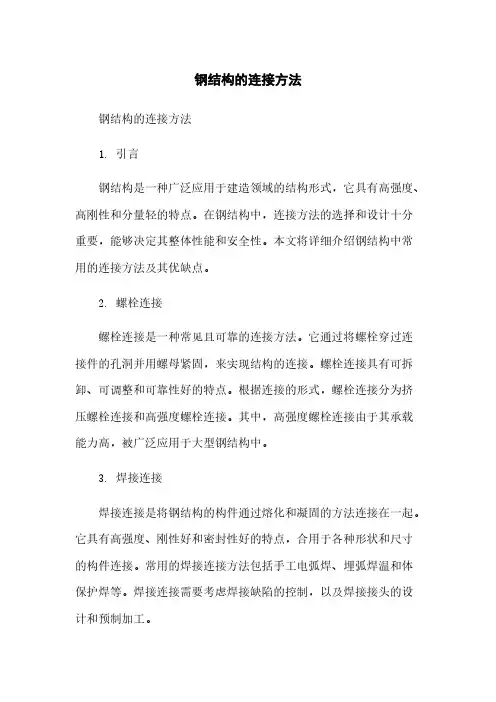

钢结构的连接方法钢结构的连接方法1. 引言钢结构是一种广泛应用于建造领域的结构形式，它具有高强度、高刚性和分量轻的特点。

在钢结构中，连接方法的选择和设计十分重要，能够决定其整体性能和安全性。

本文将详细介绍钢结构中常用的连接方法及其优缺点。

2. 螺栓连接螺栓连接是一种常见且可靠的连接方法。

它通过将螺栓穿过连接件的孔洞并用螺母紧固，来实现结构的连接。

螺栓连接具有可拆卸、可调整和可靠性好的特点。

根据连接的形式，螺栓连接分为挤压螺栓连接和高强度螺栓连接。

其中，高强度螺栓连接由于其承载能力高，被广泛应用于大型钢结构中。

3. 焊接连接焊接连接是将钢结构的构件通过熔化和凝固的方法连接在一起。

它具有高强度、刚性好和密封性好的特点，合用于各种形状和尺寸的构件连接。

常用的焊接连接方法包括手工电弧焊、埋弧焊温和体保护焊等。

焊接连接需要考虑焊接缺陷的控制，以及焊接接头的设计和预制加工。

4. 铆接连接铆接连接是通过将铆钉钉入预留孔洞中，利用铆钉的膨胀和压力来连接构件的一种方法。

它具有高强度、可靠性好和抗振动的特点，合用于需要承受剪切力的连接。

铆接连接常用于连接钢板、角钢和梁柱等构件，但需要注意铆钉的选择和预紧力的控制。

5. 锚固连接锚固连接是将构件通过锚固件固定在混凝土或者基础中的一种连接方法。

它能够提供稳定的支撑和抗拉强度，常用于钢柱与基础的连接。

常见的锚固连接方式包括化学锚固和机械锚固，需要根据具体情况选择合适的锚固材料和方式。

扩展内容：1. 本所涉及附件如下：- 图纸及设计文件- 施工规范和标准- 螺栓、焊接材料和工艺手册- 锚固材料和技术资料- 检测报告和质量证明文件2. 本所涉及的法律名词及注释：- 建造法：指规范了建造工程的设计、施工、验收和管理等方面的法律法规。

- 结构设计规范：指规定了钢结构设计计算方法、构件尺寸和连接要求的标准。

- 施工规范：指规定了钢结构施工过程中的操作规范、安全要求和质量控制的文件。

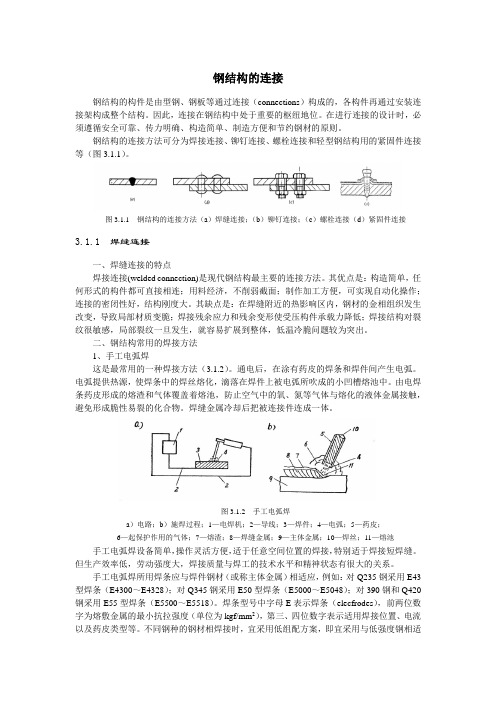

钢结构的连接钢结构的构件是由型钢、钢板等通过连接（connections）构成的，各构件再通过安装连接架构成整个结构。

因此，连接在钢结构中处于重要的枢纽地位。

在进行连接的设计时，必须遵循安全可靠、传力明确、构造简单、制造方便和节约钢材的原则。

钢结构的连接方法可分为焊接连接、铆钉连接、螺栓连接和轻型钢结构用的紧固件连接等（图3.1.1）。

图3.1.1 钢结构的连接方法（a）焊缝连接；（b）铆钉连接；（c）螺栓连接（d）紧固件连接3.1.1 焊缝连接一、焊缝连接的特点焊接连接(welded connection)是现代钢结构最主要的连接方法。

其优点是：构造简单，任何形式的构件都可直接相连；用料经济，不削弱截面；制作加工方便，可实现自动化操作；连接的密闭性好，结构刚度大。

其缺点是：在焊缝附近的热影响区内，钢材的金相组织发生改变，导致局部材质变脆；焊接残余应力和残余变形使受压构件承载力降低；焊接结构对裂纹很敏感，局部裂纹一旦发生，就容易扩展到整体，低温冷脆问题较为突出。

二、钢结构常用的焊接方法1、手工电弧焊这是最常用的一种焊接方法（3.1.2）。

通电后，在涂有药皮的焊条和焊件间产生电弧。

电弧提供热源，使焊条中的焊丝熔化，滴落在焊件上被电弧所吹成的小凹槽熔池中。

由电焊条药皮形成的熔渣和气体覆盖着熔池，防止空气中的氧、氮等气体与熔化的液体金属接触，避免形成脆性易裂的化合物。

焊缝金属冷却后把被连接件连成一体。

图3.1.2 手工电弧焊a）电路；b）施焊过程；1—电焊机；2—导线；3—焊件；4—电弧；5—药皮；6—起保护作用的气体；7—熔渣；8—焊缝金属；9—主体金属；10—焊丝；11—熔池手工电弧焊设备简单，操作灵活方便，适于任意空间位置的焊接，特别适于焊接短焊缝。

但生产效率低，劳动强度大，焊接质量与焊工的技术水平和精神状态有很大的关系。

手工电弧焊所用焊条应与焊件钢材（或称主体金属）相适应，例如：对Q235钢采用E43型焊条（E4300～E4328）；对Q345钢采用E50型焊条（E5000～E5048）；对390钢和Q420钢采用E55型焊条（E5500～E5518）。

钢结构的连接方法
钢结构的连接方法主要包括：
1.焊接：焊接是采用焊接焊条或电弧焊将钢结构连接在一起的一种方法。

具体的焊接方式包括：焊接板焊、焊缝焊、插焊、双面焊等。

2.螺栓连接：利用螺栓将所连接的板件固定在一起。

螺栓连接方式包括：普通螺栓连接、拧紧螺母系统、膨胀螺栓系统等。

3.剪切连接：剪切连接是将钢板条和角钢以剪切变形的方式结合在一起。

剪切连接包括：
常规剪切连接、法兰连接、超高度剪切连接、超宽度剪切连接等。

4.组合连接：组合连接是在焊接和螺栓连接的基础上，将两者相结合，相互补充来实现钢结构连接的方式，如拉杆焊接和螺栓连接等。

5.跨度连接：跨度连接是将壳体系支撑在支撑点之间，以产生超长的
结构的连接方法。

常见的跨度连接方式有套筒支撑系统、群支撑系统、球
支撑系统等。

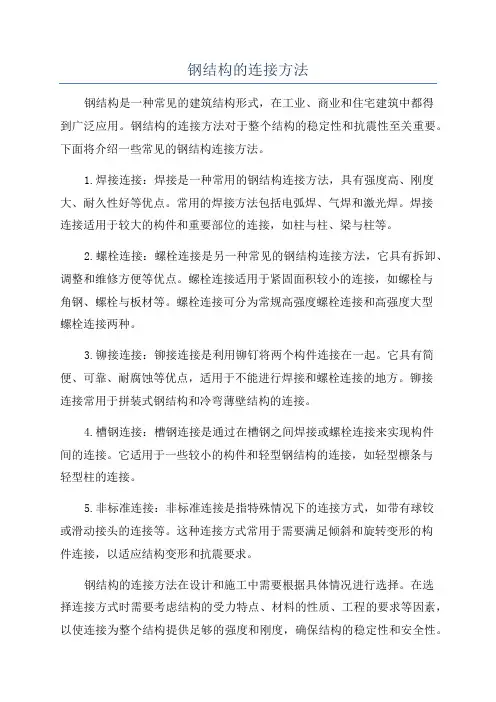

钢结构的连接方法钢结构是一种常见的建筑结构形式，在工业、商业和住宅建筑中都得到广泛应用。

钢结构的连接方法对于整个结构的稳定性和抗震性至关重要。

下面将介绍一些常见的钢结构连接方法。

1.焊接连接：焊接是一种常用的钢结构连接方法，具有强度高、刚度大、耐久性好等优点。

常用的焊接方法包括电弧焊、气焊和激光焊。

焊接连接适用于较大的构件和重要部位的连接，如柱与柱、梁与柱等。

2.螺栓连接：螺栓连接是另一种常见的钢结构连接方法，它具有拆卸、调整和维修方便等优点。

螺栓连接适用于紧固面积较小的连接，如螺栓与角钢、螺栓与板材等。

螺栓连接可分为常规高强度螺栓连接和高强度大型螺栓连接两种。

3.铆接连接：铆接连接是利用铆钉将两个构件连接在一起。

它具有简便、可靠、耐腐蚀等优点，适用于不能进行焊接和螺栓连接的地方。

铆接连接常用于拼装式钢结构和冷弯薄壁结构的连接。

4.槽钢连接：槽钢连接是通过在槽钢之间焊接或螺栓连接来实现构件间的连接。

它适用于一些较小的构件和轻型钢结构的连接，如轻型檩条与轻型柱的连接。

5.非标准连接：非标准连接是指特殊情况下的连接方式，如带有球铰或滑动接头的连接等。

这种连接方式常用于需要满足倾斜和旋转变形的构件连接，以适应结构变形和抗震要求。

钢结构的连接方法在设计和施工中需要根据具体情况进行选择。

在选择连接方式时需要考虑结构的受力特点、材料的性质、工程的要求等因素，以使连接为整个结构提供足够的强度和刚度，确保结构的稳定性和安全性。

同时，连接方法的选择还要考虑施工的便利性、经济性和可行性。

因此，在进行钢结构设计和施工时，需要综合考虑各种因素，选择最合适的连接方法。

钢结构的三种连接方式钢结构是一种高强度、轻质、耐久性强的建筑结构，广泛应用于各种建筑物中。

在钢结构建筑中，连接方式是非常重要的一环，直接关系到建筑结构的牢固度和安全性。

钢结构的连接方式主要有三种：焊接连接、螺栓连接和铆接连接。

一、焊接连接焊接连接是钢结构中最常用的一种连接方式。

焊接连接采用电弧焊接或气焊接，将钢结构件直接连接起来，使之成为一个整体。

这种连接方式具有以下优点：1、焊接连接的强度非常高，可以使钢材的强度得到充分的利用，使整个建筑结构更加稳定。

2、焊接连接可以节省螺栓等连接件的使用，降低了建筑造价。

3、焊接连接可以使结构更加美观，连接处平整光滑，不影响建筑外观。

但是，焊接连接也存在一些缺点：1、焊接连接需要专业的技术和工人，技术要求较高，如果焊接质量不好，会影响建筑结构的安全性。

2、焊接连接会给结构带来局部热变形，如果不加控制，可能会对结构造成不良影响。

二、螺栓连接螺栓连接是钢结构中另一种常用的连接方式。

螺栓连接是通过螺栓和螺母将钢结构件连接在一起的。

这种连接方式具有以下优点：1、螺栓连接可以方便拆卸和更换，适用于需要经常维护的建筑结构。

2、螺栓连接可以使建筑结构的安装更加方便，可以先将各个部件连接好，再将整个结构组装起来。

3、螺栓连接具有灵活性，可以根据需要调整连接方式，适应不同的建筑结构。

但是，螺栓连接也存在一些缺点：1、螺栓连接需要使用大量螺栓和螺母，增加了建筑造价。

2、螺栓连接的强度比焊接连接略低，需要采用更多的连接件才能达到相同的强度。

三、铆接连接铆接连接是钢结构中另一种较为常用的连接方式。

铆接连接是通过铆钉将钢结构件连接在一起的。

这种连接方式具有以下优点：1、铆接连接的强度比螺栓连接高，可以使建筑结构更加稳定。

2、铆接连接不需要专业的焊接技术，适用于一些技术水平较低的工人。

3、铆接连接可以在野外施工时进行，不需要电力和气源等辅助设备，适应性较强。

但是，铆接连接也存在一些缺点：1、铆接连接需要较多的铆钉和铆枪等设备，增加了建筑造价。

常见钢结构构件连接方法详解！钢结构构件的连接钢结构的连接方法有焊接、普通螺栓连接、高强度螺栓连接和铆接，具体如下：（一）焊接1、建筑工程中钢结构常用的焊接方法：按焊接的自动化程度一般分为手工焊接、半自动焊接和自动化焊接三种。

2、根据焊接接头的连接部位，可以将熔化焊接头分为：对接接头、角接接头、T形及十字接头、搭接接头和塞焊接头等。

3、在焊接时应合理选择焊接方法、条件、顺序和预热等工艺措施，尽可能把焊接应力和焊接变形控制到最小。

必要时，应取合理措施消除焊接残余应力和变形。

4、焊缝缺陷通常分为：裂纹、孔穴、固体夹杂、未熔合、未焊透、形状缺陷和上述以外的其他缺陷。

其主要产生原因和处理方法为：(1)裂纹：通常有热裂纹和冷裂纹之分。

产生热裂纹的主要原因是母材抗裂性能差、焊接材料质量不好、焊接工艺参数选择不当、焊接内应力过大等；产生冷裂纹的主要原因是焊接结构设计不合理、焊缝布置不当、焊接工艺措施不合理，如焊前未预热、焊后冷却快等。

处理办法是在裂纹两端钻止裂孔或铲除裂纹处的焊缝金属，进行补焊。

(2)孔穴：通常分为气孔和弧坑缩孔两种。

产生气孔的主要原因是焊条药皮损坏严重、焊条和焊剂未烘烤、母材有油污或锈和氧化物、焊接电流过小、弧长过长、焊接速度太快等，其处理方法是铲去气孔处的焊缝金属，然后补焊。

产生弧坑缩孔的主要原因是焊接电流太大且焊接速度太快、熄弧太快，未反复向熄弧处补充填充金属等，其处理方法是在弧坑处补焊。

(3)固体夹杂：有夹渣和夹钨两种缺陷。

产生夹渣的主要原因是焊接材料质量不好、焊接电流太小、焊接速度太快、熔渣密度太大、阻碍熔渣上浮、多层焊时熔渣未清除干净等，其处理方法是铲除夹渣处的焊缝金属，然后焊补。

产生夹钨的主要原因是氩弧缝金属，重新焊补。

(4)未熔合、未焊透：产生的主要原因是焊接电流太小、焊接速度太快、坡口角度间隙太小、操作技术不佳等。

对于未熔合的处理方法是铲除未熔合处的焊缝金属后补焊。

对于未焊透的处理方法是对开敞性好的结构的单面未焊透，可在焊缝背面直接补焊。
