管道通球试压施工方案

管道通球、试压、干燥方案1、管道清管、试压方案本管道的清管与试压按照施工图纸的要求进行施工。

所有管线在进行试压前都应当采用擦拭、吹扫、喷刷或其他方法进行彻底的清洁。

气压试验压力值、稳压时间及允许压降值（1）清管扫线、试压的一般技术要求1）清管扫线由施工单位提供施工方案的基本细则，报监理批准后实施。

2）依据设计和验收规范的要求，采用压缩空气进行清管扫线。

3）清管区间划分以试压分段为准。

4）清管扫线时，采用对内涂层无损伤的皮碗清管器，能够满足内涂层保护要求，清管器应安装跟踪仪。

5）分段清管时确保管道内的污物清楚干净，清管过程中，通球2-4次，直到收球端口排出空气为无色透明时为合格。

6）清管合格后，再进行试压。

7）试压作业由施工单位提供施工方案的基本细则，报监理批准后实施。

8）试压区间划分根据沿线地形、管道沿线的等级划分、水源等条件而综合确定，按设计要求分段试验管段长度不宜超过35km，高差不超过30m，进行试压。

9）试验管段在高差较大的地区，试压管段在试验压力的最低标高处管道的环向应力应低于管材屈服强度的90％且不高于管材出厂前的试验压力，最高标高处的压力应达到规定试验压力。

10）管道干线截断阀室与管道一并进行试压。

11）强度试压稳压时间为4小时，严密性试压稳压时间为24小时。

12）经试压合格后的管段相连接的环焊缝经RT和UT检验合格后可不在进行试压。

13）试压用的封头应符合安全要求，重复使用时应进行无损检测，确保安全。

（2）清管、试压应具备条件1）清管、试压前，试压段内的管道应已连通，管道已组焊完毕，并经监理检查合格。

2）管道回填工作已全部完成，且地面恢复已达到规定要求。

3）试压巡逻车的车行道路和沿管道检查的人行道路已畅通。

4）清管、试压管段的有关技术资料包括竣工图、管沟开挖及回填记录、焊接记录、探伤报告等能随时查阅。

5）清管、试压临时管线组焊完毕，组焊按照焊接工艺评定指导书进行。

（3）准备工作1）落实好打压车、空压机、压力天平、压力表、温度计及钢管、封头、阀门等机具和材料。

第一章 编制依据1.1 本工程招标文件1.2 施工图纸资料1.3 施工现场测量资料1.4 施工中执行的技术标准及规范《城镇燃气输配工程施工及验收规范》 （CJJ33-2005）《油气长输管道工程施工及验收规范》 （GB50369—2006）1.5 国家及有关部门颁布的安全操作规程。

1.6《液体石油管道压力试验》GB/T 16805的有关规定。

第二章 工程概况2.1 工程概况本工程为西安市气化二期项目次高压燃气管道工程，本次清管、试压管段从开元路开始至红旗厂东门，该清管、试压管段总长1368m。

试验管道材质为L290，规格Φ426*9.5mm，设计压力为1.6Mpa，管道防腐为3PE加强级防腐管。

西安航空发动机有限公司锅炉房室外燃气管道试压段从红旗西路开始至红旗厂（锅炉房），947m。

该段试验管道材质为L290，规格Φ377*11.9mm，设计压力为1.6Mpa，管道防腐为3PE加强级防腐管。

该工程建设单位为西安秦华天然气有限公司。

2.2工期计划施工工期：2014年10月20日—2014年10月24日。

第三章 清管、试压方案3.1试压介质的选择依据本工程招标文件，本工程管道试压采用压缩空气。

3.2准备工作1. 成立清管试压队,由技术负责人编制施工方案，提出质量、进度、安全、文明施工等控制措施，并报监理和建设单位批准后方可实施，整理清管试压管段的管沟开挖及回填记录、焊接记录、探伤报告等以便随时查阅。

对现场施工人员进行安全技术交底。

2. 编制施工机械、设备需用量计划，提交公司，做好准备，做到进场后正常运转，根据施工进度计划，组织配备施工人员进场施工。

3. 将清管试压方案，试压用的管件、阀门及仪表等级证明和有关检验资料报监理审查。

4. 落实清管试压所用设备、人员、交通工具及必要的生活、安全保障设施。

5. 与防腐作业队进行工序交接,确保清管、试压管段内所有焊口防腐补口完成。

6. 管道清管和试压前,对试验段进行安全检查,弯头、弯管等全部连通并经质量检查合格且已埋设。

管道试压专项方案管道试压是指在管道系统安装完毕并且通过水、气、氮或其他介质进行密封后，检测管道系统的密封性能，以确保其安全运行。

管道试压专项方案是管道试压工作的详细操作指导，包括试压计划、安全措施、试压工艺等内容。

以下是一份关于管道试压专项方案的参考：一、试压计划1.试压目的：（1）检测管道系统是否存在漏气、漏水等问题，确保系统的密封性能；（2）验证管道系统的耐压能力，确保系统能够承受正常工作压力；（3）排除施工过程中可能引入的杂质，确保管道系统的清洁度。

2.试压对象：（1）管道系统的全部或部分，包括主干管道、支线管道、设备和配件等；（2）试压的范围、区段和试验压力根据实际情况进行确定。

3.试压压力：（1）试压压力应根据设计要求确定，一般为1.25倍或1.5倍的设计工作压力；（2）试压时应逐渐增加压力，每次增加0.1倍试验压力，每次保持不少于10分钟；（3）保持试压压力持续时间应根据试验要求进行确定。

4.试压介质：（1）水：适用于一般管道系统；（2）气体：适用于防结露、防冻等特殊要求的管道系统；（3）氮气：适用于高纯度气体管道系统。

二、安全措施1.试压前的准备工作：（1）确保试压设备的可靠性和准确性，校准试压仪表，并确保试压仪表与试压介质相容；（2）检查管道系统的密封性能，确认未存在明显漏水、漏气的情况；（3）清理管道系统，将可能引起堵塞和损坏的杂质、油污等清理干净；（4）确保试压区域的安全，设置安全警示标志，并保证无人员进入试压区域。

2.试压期间的安全措施：（1）试压过程应有专人负责，负责监测试压压力和试压时间；（2）应定期检查试压设备，确保设备正常工作；（3）在试压期间应保持管道系统的稳定，防止因管道晃动、温度变化等引起试压失败；（4）试压仪表应放置在安全区域内，保证工作人员的安全。

三、试压工艺1.试压步骤：（1）确定试压范围和试验压力；（2）准备试验介质，清理管道系统；（3）设置试压设备，校准试压仪表；（4）逐渐增加试压压力，每次保持不少于10分钟；（5）保持试压压力一段时间，观察有无压力下降；（6）释放试压介质，恢复管道系统原状。

高压输气管线工程吹扫、通球及试压方案1、编制依据(1)《城镇燃气技术规范》GB50494-2009(2)《城镇燃气设计规范》GB50028-2006(3)《城镇燃气输配工程施工及验收规范》CJJ33-2005(4)《工业金属管道工程施工及验收规范》GB50235-1997(5)《现场设备、工业管道焊接工程施工及验收规范》GB50236-1998 2、工程概况五木至平昌高压输气管线工程K4018—K11839段（元山阀室至二三标段分界点），线路总长7.821Km，管道规格为D323.9×7.1（在局部特殊地段采用D323.9×10加厚型）螺旋缝埋弧焊钢管，钢级L290MB，设计压力4.0Mpa，焊接方式为手工纤维素下向焊，焊条型号为E6010。

地区等级为二级地区，大部分地区山高路陡，交通不便。

经与设计、业主及监理三方共同协商后，一致同意清管、通球及试压介质采用压缩空气。

3、吹扫、试压技术要求按照设计和施工组织设计中的《施工技术要求》，本工程严格按照《城镇燃气输配工程施工及验收规范》（CJJ33-2005）、《工业金属管道工程施工及验收规范》（GB50235-1997）标准进行清管、通球、试压工作。

本次试压线路长度为7.821Km，管线通球、试压分一段进行。

采用先通球后试压的原则，分别进行组织实施。

管道通球压力不得大于管道的设计压力，且通球次数不少于一次（双球），以确保管道内洁净。

强度试验压力为4.0 Mpa×1.25=5.0 Mpa，严密性试验压力为4.0MPa，强度试验稳压时间4小时，检查无漏、无变形为合格。

严密性试验稳压时间24小时，无泄漏为合格。

4、通球、试压的准备工作(1)材料准备1)清管球的准备：本次通球试压全线共准备D323.9×7.1的清管球2个（备用2个），球内应注入洁净水且球的过盈量应大于8%，以保证通球顺利，管内洁净。

2)仪表准备：本次试压选用2块0.25级6.0Mpa，表盘直径为200mm，最小刻度能显示0.01 Mpa的压力表来通球、试压。

************管道改线工程管道通球试压方案施工单位：编制：审批：批准：二O一五年七月七日目录一、编制依据 (2)二、工程概况 (2)三、管线通球、试压应具备的条件 (2)四、管线试压组织机构 (3)五、通球试压设备，材料和有关的设施 (4)六、主要施工方法 (4)七、主要机械设备 (7)八、安全技术措施 (7)九、安全应急预案 (8)十、施工进度计划 (9)一、编制依据1、***************设计的本工程施工图纸及技术说明。

2、《油气长输管道工程施工及验收规范》GB50369-20064、《输油输气管道线路工程施工及验收规范》SY0401-19985、《石油天然气工业健康、安全与环境管理体系》SY/T6276—19976、《************公司质量管理体系文件》2012版7、《************工程施工组织设计》以下简称总方案二、工程概况1、工程名称：*****************2、工程地点：****************3、通球及试压范围：4、工程内容：***********工程，材质为20#无缝钢管，管线规格为D219×7，线路全部采用埋地敷设。

管道设计压力为1.75MPa，输送温度为常温，介质为氢气。

管道沿线地区类别为四级地区。

5、试压介质、试验压力：该工程试压介质为压缩空气，管线强度试验压力为2.013MPa，严密性试验压力为1.75MPa。

三、管线通球、试压应具备的条件1、在D219×7氢气管线两端（具体位置详见通球试压平面示意图）分别切除1m，并在需要通球试压的管线两端安装通球试压装置，包括收发球筒。

2、管道发球装置、截断阀位置分别进行下列检查：2.1、将所有螺栓紧固并进行试压前的最后检查。

2.2、将所有主线及支线阀门放散管上方阀门后封闭法兰盲板。

2.3、将发球筒下方排污阀用法兰盲板封闭。

2.4、确认管道沿线所有阀门处于开启状态。

管道通球、试压、干燥方案1、管道清管、试压方案本管道的清管与试压按照施工图纸的要求进行施工。

所有管线在进行试压前都应当采用擦拭、吹扫、喷刷或其他方法进行彻底的清洁。

气压试验压力值、稳压时间及允许压降值（1）清管扫线、试压的一般技术要求1）清管扫线由施工单位提供施工方案的基本细则，报监理批准后实施。

2）依据设计和验收规范的要求，采用压缩空气进行清管扫线。

3）清管区间划分以试压分段为准。

4）清管扫线时，采用对内涂层无损伤的皮碗清管器，能够满足内涂层保护要求，清管器应安装跟踪仪。

5）分段清管时确保管道内的污物清楚干净，清管过程中，通球2-4次，直到收球端口排出空气为无色透明时为合格。

6）清管合格后，再进行试压。

7）试压作业由施工单位提供施工方案的基本细则，报监理批准后实施。

8）试压区间划分根据沿线地形、管道沿线的等级划分、水源等条件而综合确定，按设计要求分段试验管段长度不宜超过35km，高差不超过30m，进行试压。

9）试验管段在高差较大的地区，试压管段在试验压力的最低标高处管道的环向应力应低于管材屈服强度的90％且不高于管材出厂前的试验压力，最高标高处的压力应达到规定试验压力。

10）管道干线截断阀室与管道一并进行试压。

11）强度试压稳压时间为4小时，严密性试压稳压时间为24小时。

12）经试压合格后的管段相连接的环焊缝经RT和UT检验合格后可不在进行试压。

13）试压用的封头应符合安全要求，重复使用时应进行无损检测，确保安全。

（2）清管、试压应具备条件1）清管、试压前，试压段内的管道应已连通，管道已组焊完毕，并经监理检查合格。

2）管道回填工作已全部完成，且地面恢复已达到规定要求。

3）试压巡逻车的车行道路和沿管道检查的人行道路已畅通。

4）清管、试压管段的有关技术资料包括竣工图、管沟开挖及回填记录、焊接记录、探伤报告等能随时查阅。

5）清管、试压临时管线组焊完毕，组焊按照焊接工艺评定指导书进行。

（3）准备工作1）落实好打压车、空压机、压力天平、压力表、温度计及钢管、封头、阀门等机具和材料。

目录1。

0 编制依据12。

0工程概述13.0 施工组织机构13。

1 试压机组组织机构23。

2 试压机组人员配备情况24。

0试压原则35.0试压段落的划分36。

0试压用水的来源67。

0试压设备、材料和相关设施的配备6 8。

0施工方法和主要施工技术措施10 8。

1试压设备的位置108。

2试压头的检查和维修108。

3管道清扫118.4管道测径118。

5拆除测径板128。

6管道注水128。

7管道试压138。

8管道泄压148.9试压失败158。

10管道排水158.11穿跨越管段试压158。

12线路阀室吹扫试压169。

0管道干燥1910.0质量标准和记录2111。

0健康，安全和环境(HSE）2111。

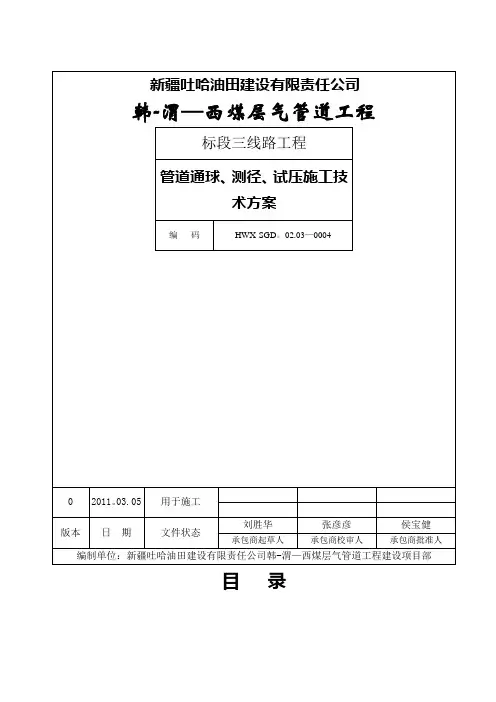

0附图231.0 编制依据1.1设计文件及图纸1.1。

1韩-渭-西煤层气管道工程浦城段、渭南段施工图纸1.1。

2韩—渭—西煤层气管道工程线路施工技术要求1.1.3韩-渭—西煤层气管道工程设计交底1.2施工技术标准及验收规范1.2.1《油气长输管道工程施工及验收规范》 GB 50369-20061.2。

2《油气输送管道穿越穿越工程施工规范》GB 50424-20071。

2。

3《输气管道设计规范》GB50251—20031。

2.4《石油天然气建设工程施工质量验收规范通则》SY 4200-20071.2.5《石油天然气建设工程施工质量验收规范输油输气管道线路工程》SY 4208-2008 1.2.6《石油天然气建设工程施工质量验收规范管道穿跨越工程》SY 4207-20071.2。

7《健康、安全与环境管理体系、第一部分：规范》Q/SY1002.1—20071.2。

8除以上标准、规范外，工程施工及验收还应遵守国家现行的其他有关法律法规、规范、标准的要求。

1。

3施工现场实际踏勘2.0工程概述韩-渭-西煤层气管道工程三标段设计全长43.92km（施工实际长度44。

52km），主线路直径为Φ559mm(材质为L360)，壁厚有6.3mm、7.1mm和8。

《重庆云丰-东阳输气管道工程》B标段219.1×6（10）管线通球试压方案编制：审核：技术负责人：.四川华建石油天然气工程有限公司2009年12月21日试压方案一、工程概况1、编制依据《重庆云丰—东阳输气管道工程》施工图，项目号：SCKH6-DD09026;《城镇燃气输配工程施工及验收规范》CJJ33-20052、工程概况《重庆云丰—东阳输气管道工程（工艺施工）》B段（B26-C38）：线路实长5.47km，其中C1——C38号桩采用Ф219.1×10mm，实际长度为1.57km，B2——-B72号桩采用Ф219.1×6mm，实际长度为3.9km，材质均为L245MB无缝钢管，设计压力1.6MPa。

二、试压施工组织与管理：2.1组织机构为充分保证本次管线试压施工质量、工期、和其他承诺的全面顺利完成，特别成立了试压指挥领导小组，组织人员情况如下：组长：谭代勇全面负责《重庆云丰——东阳输气管道工程》B段输气管道试压的现场组织协调及指挥工作。

副组长：刘卫平全面负责《重庆云丰——东阳输气管道工程》B段输气管道试压的技术处理工作及资料整理。

成员：杨波具体负责《重庆云丰——东阳输气管道工程》B段输气管道试压人员组织、工作安排、试压设备和材料的准备、试压现场安全管理及措施的落实。

成员：唐欣李强具体发负责《重庆云丰——东阳输气管道工程》B段输气管道试压的实施工作。

试压指挥组人员因该工程试压施工需要焊接DN50引气管，所以台班人员配备必须工种齐全，人数充足、整体素质高，以充分保证施工质量和安全，台班人员配备如下表：试压台班人员配备表三、试压作业工期计划：3.1 试压准备工作：2009年12月20日至2009年12月21日3.2 2009年12月22日上午8点——2009年12月22日上午10：30进行通球吹扫。

3.3 2009年12月22日11点，割除收发球装置并加装盲板后，开始打压，2009年12月22日21点左右开始试压。

天然气管网工程标段管道通球试压方案编制：审批：批准：二O一二年七月二十五日目录一、编制依据 (2)二、工程概况 (2)三、管线通球、试压应具备的条件 (2)四、管线试压组织机构 (3)五、通球试压设备，材料和有关的设施 (4)六、主要施工方法 (5)七、主要机械设备 (8)八、安全技术措施 (9)九、安全应急预案 (9)十、施工进度计划 (12)一、编制依据1、本标段施工图纸及技术说明。

2、《城镇燃气输配工程施工及验收规范》CJJ33-20053、《油气长输管道工程施工及验收规范》GB50369-20064、《输油输气管道线路工程施工及验收规范》SY 0401-985、《石油天然气工业健康、安全与环境管理体系》SY/T6276—19976、《中化二建集团有限公司质量管理体系文件》2008版7、《杨盘天然气门站-太重榆液天然气管网工程施工组织设计》以下简称总方案二、工程概况1、工程名称：2、工程地点：3、通球及试压范围：。

4、工程内容：线路全部采用埋地敷设。

管道设计压力为 MPa，输送温度为常温，介质为净化天然气。

管道沿线地区类别为四级地区。

5、试压介质、试验压力该工程试压介质为压缩空气，管线强度试验压力为 MPa，严密性试验压力为 MPa。

三、管线通球、试压应具备的条件1、管道发球装置、截断阀位置分别进行下列检查：1.1、将所有螺栓紧固并进行试压前的最后检查。

1.2、将所有主线及支线阀门放散管上方阀门后封闭法兰盲板。

1.3、将发球筒下方排污阀用法兰盲板封闭。

1.4、确认管道沿线所有阀门处于开启状态。

2、将发球筒进气管接头安装完成：3、将管线末端出球位置正面采用码放尼龙土袋的方法进行缓冲出球冲击力，沟槽上方用尼龙土袋进行覆盖保护，尼龙土袋覆盖尺寸：长度为2米，宽度为2米，覆盖高度高于地面1米。

4、发球筒进气口与空压机连接位置如采用焊接工艺连接，该接口应进行射线探伤，合格后方可进行注气工作。

四、管线试压组织机构1、中化二建集团有限公司项目部成立管线试压工作小组及应急小组，小组中成员由项目负责人、安全员、测量员、管道工、焊工等人员组成。

桓台-邹平天然气管道复线工程通球、试压方案编制：审核：审批：中建一局集团安装工程有限公司管道工程项目部二0一一年六月十日通球、试压方案一、施工组织设计编制依据1.招标文件提供的资料；2.施工现场踏勘资料；3.定额文件；4.国家现行的法令、法规，地区颁发的安全、消防、环保、文物等管理规定；5.GB50369-2006油气长输管道工程施工及验收规范6.GB50242-2007油气输送管道穿越工程施工规范7.GB/T16805-2009液体石油管道压力试验7.公司现有资源及以往类似工程施工经验。

二、工程概况2.1 工程名称：桓台—邹平天然气管道复线工程2.2建设规模：该管线总长度约24.9km，管道设计压力为4.0Mpa，管径为Φ323.9×6.3。

管材为L290MB，一般线路用管采用螺旋缝埋弧焊（SSAW），弯头、弯管及放大图穿越位置采用直缝埋弧焊（LSAW）钢管。

一般线路选用管材规格为Φ323.9×6.3（SSAW），放大图穿越位置管道规格选用Φ323.9×6.3（LSAW）。

冷弯弯管（R=40D）及热煨弯头（R=6D）选用管材规格为Φ323.9×6.3（LSAW）。

2.3建设地点：淄博桓台、滨州邹平2.4工程特点：施工作业带主要在农用耕地，有河流等。

2.5计划工期：工期历时90天2.6社会依托及自然条件2.6.1自然条件位于华北平原东部、山东省中部，地处暖温带，属湿润的温带季风气候，四季分明，雨热同期，景色优美，气候宜人。

年平均气温13.9℃，年平均降水量678.3毫米。

最热月份为七月，平均气温为26℃，最冷月份为一月，平均温度为-2℃。

2.6.2地形、地貌、地质本项目管线所经区域为平原地貌，地势平坦。

2.7沿线交通条件沿线交通条件整体较好，本管道工程沿线交通条件整体较好，公路纵横交错。

主要公路有月河五路、月河六路、北外环路等。

道路总体可利用率较高，有利于管材的运输及施工机具设备的进出场。

“西气东输二线’洛阳-偃师支线工程通球试压方案通球试压方案目录一、工程概况 (1)二、施工组织设计编制依据 (1)三、通球、试压计划………………………………………………………………………1-3四、清管、通球施工方案……………………………………………………………… 4-6五、第一段水压试验方案…………………………………………………………………6-8六、第二段气压试验方案…………………………………………………………………8-9七、施工组织及部署………………………………………………………………………9-11八、安全措施………………………………………………………………………………11-12九、质量措施 (12)十、文明施工措施 (13)十一、主要材料备件 (13)十二、管线清管扫线、试压机具设备……………………………………………………13-14十三、管线通球、试压人员配备 (14)十四、管线通球试压工期计划 (15)一、工程概况1、工程概况：二、施工组织设计编制依据2.1. 中石化中原石油勘探局勘察设计研究院编制的施工图设计图纸；2.2. 《油气输送管道穿越工程设计规范》（GB50423-2007）；2.3. 《油气长输管道工程施工及验收规范》 (GB50369-2006)；2.4. 《输气管道工程设计规范》（GB50251-2003）；2.5. 《石油天然气管道安全规程》 SY6186-2007；2.6 《油气输送管道穿越工程施工规范》 GB 50424-20072.7. 施工现场踏勘资料；2.8. HSE管理体系2.9. 本管道清管、试压方案只限于实施操作过程的计划安排。

三、通球、试压计划根据施工现场水资源条件和地理特征，管线分二段通球、试压，第Ⅰ试压段从YC01—YC10进行通球扫线、水压试验、扫水；第Ⅱ试压段从YC10—YS45进行通球扫线、气压试验。

1、清管、试压应具备条件1）该段管线应全部连通并下沟；试压前，各分段管道连头应全部完成（含探伤、检漏补伤补口），并经监理检查合格。

六环路天然气工程京包联络线通球试压方案北京城建道桥建设集团有限公司六环路天然气工程京包联络线项目经理部2014年9月3日目录一、编制依据 (4)二、工程概况 (5)三、主要施工方案 (6)四、具体施工方案 (6)4.1清管施工 (6)4.2设备要求 (7)4.3清管示意案图 (8)4.4设备施工场地 (8)4.5清管施工步骤 (8)4.6清管技术要求 (9)五、试压 (10)5.1施工准备 (10)5.2 试压流程 (10)5.3施工前准备 (10)5.4管道试压 (11)5.5试压质量管理措施 (12)5.6试压安全 (13)5.7管道吹扫 (13)5.8管道试压 (14)六、基本设备、机具及材料表 (14)七、项目组织机构 (15)7.1 项目部组织机构图 (15)7.2 项目部分项职责 (15)八、紧急情况的处理措施、应急预案以及风险控制 (16)8.1 应急组织机构 (16)8.2 警急情况应急预案 (17)九、交工资料整理 (21)十、附图 (22)一、编制依据1.1.1《迎宾路次高压A调压站联络线》工程设计施工图纸；1.1.2施工现场的实地考察信息资料；1.1.3 主要规范及标准施工采用的主要规范、标准一览表二、工程概况北京市怀柔区迎宾路次高压A调压站联络线工程，设计压力为中压A（0.4MPa）,管道材质为Q235B，管线全长约 3561米,管径为D406.4*8.0。

管线起点在迎宾路次高压A调压站，末端在凤翔路大地怀东供气站，敷设在现状怀耿路。

该工程由北京燃气怀柔有限公司投资建设，施工方由北京市宣武华厦市政工程有限责任公司项目部负责，通球吹扫及气压试验及北京德瑞通达管道清扫有限公司实施。

整段天然气管道进行清管试压。

根据设计及施工规范的要求，首先对该管道进行通球清扫、气压强度试验及严密性试验。

三、主要施工方案为了高标准、高质量按期完成该项工程的清管、试压的施工，根据本工程管道沿线情况决定整体进行通球、试压。

2、通球试压应具备得条件4、1该段管线应全部连通,探伤、防腐全部合格，经监理检查合格.4、2 下沟管道回填工作应全部完成，且地面恢复达到规定要求。

4、3 清管（或试压)临时管线及设备连接完毕.４、5为保证清管扫线试压作业得连续进行，在每个进水、排水、通球、收球作业区范围内,提前布置照明灯，以备夜间临时照明。

3、试压、清扫、干燥得技术措施3、1水压试验技术参数得确定管道试压用水取自华怡聚合公司内得消防水.根据管径与管长,计算用水量V=１33m３由于水量不多，排出水直接排到田地或下水道。

３、2清管器得选择采用聚氨脂皮碗清管器，在清管器后端安装电子发射仪，清管器在管内得过盈量为３～8%。

本工程中管道得内径为203mm,则清管器得外径在209~2１9mm 之间。

3、３工艺参数得计算通球扫线推球压力P j为0、05MＰa——0、2 MPa［1]。

推球介质用压缩空气。

清管器运行工程工艺计算推球输气流量估算：Q=2４０F*Ｐj＊VjQ——输气流量，(k）ｍ3／ｄ；F——管道内径横截面积,m2,此处Ｆ=πR2=3、14＊１0-６＊(2１９—２＊7、9）2/４＝0、０367 m2Ｖj--清管器运行得平均速度,ｋm/h,此处Vj=5 km/h.［2]Pj--清管器后得平均压力,MPa。

此处Pj=0、07ＭPa[3]则Q为2、１4ｍ3／min用清管器排水时,用得压力要增大。

3、4管道干燥综合比较几种干燥方法，本工程选择真空干燥法。

真空干燥过程可分为三个阶段:➢第一阶段就是初始抽气、降压阶段，用真空泵抽出大部分残留在管道中得水蒸气与空气，降低管内压力.期间管内压力迅速降至管内温度下得饱与蒸汽压,大概为1、8kPa(设管道环境温度为18℃)。

当压力为1０kＰa时，做“浸透"试验.➢第二阶段就是蒸发阶段，时间长。

随着管内压力达到饱与蒸汽压，残留在管道内壁上得水分开始大量蒸发。

真空泵继续工作,管内压力不断降低,同时水分不断蒸发以弥补压力损失。

·规范明确规定先试压后吹扫，如果还需气密性试验和通球顺序是这样的:1.试验、2。

吹扫、3.气密性(一）、清管的几项工艺参数1、清管器运行速度：密封良好,没有泄流孔的清管器和清管球的平均运行速度，可认为与气流速度是一致的。

2、清管压力：即推动清管器和被清物体在管道中运动所需的压力，可认为是清管器的磨擦阻力被推动的液位高度和沿程磨擦阻力的总和.3、清管排液量、排气量：需要时则按公式计算，通常不计算。

（二）、准备工作1、查阅设计图纸与施工资料，勘测现场，检查工程完成情况,由工程总承包单位负责组织.①了解地形、地貌,以确定如何分段，确定收发球点,分析清管器可能受阻地点。

②检查工程完成情况及质量问题，对发现问题的分工，限期解决。

③查阅施工资料，如分段强度与气密性试验报告。

④了解三通、弯头、波形伸缩节的位置。

⑤了解施工期间，燃气管道内是否进水及集水的部位等。

2、以上工作完成后，编制通球扫线施工组织设计与通球扫线平面图。

根据工程特点,制定施工方案，安全技术措施等.下：1Mpa ＝10bar （巴）＝ 10。

2kg/cm 2管道吹扫是工业是经常遇到的事。

一个工程施工完成后，由于管道焊接过程中有焊渣存在以及施工中管道中存在其它异物，在开车（生产）中这些杂物会影响生产，使生产达不到预期目的或不能生产。

所以在开车前要进行管道吹扫。

管道吹扫有压缩空气吹扫、蒸汽吹扫等,也可进行化学清洗.其目的都是清除杂物，使管道清洁。

缩空气吹扫、蒸汽吹扫一般用打把来检验其效果。

化学清洗有专门的部标验收标准."管道吹扫”主要用于较严格要求的管道.比如说汽车厂的喷漆管道，如果内有杂质,就会影响产品的质量。

所以在管道安装后，一定要进行管道吹扫,还要注意气源的纯净性.将管道内的杂质,焊药，全部吹出,才能进行下一步的安装。

还有天然气管道，主管道焊接后,也要进行管道吹扫，以保证用户的炉灶不会被杂质堵塞。

管道吹扫的还有国家标准，对管道吹扫的风速，吹扫时间都有响应的规定.还有专用的记录表，操作人,记录人,监督人,还要填写吹扫记录,都要在表上签字，留做备案.输气管道工程的通球扫线1概况输送燃气的管道技术要求较高，一旦发生危险，其的后果十分严重，陕京天然气输气干线天津支线,西起河北省的永清县城关镇东约2.5 km处的永清分输站东侧，东止天津第一煤气厂。

高压燃气管道通球试压干燥施工方案本燃气工程高压主管道的设计压力为 2.5MPa,全长约 1.615Km,管道采用“219*7.9螺旋焊管，材质为国产L245钢。

还有三条支管，支管采用“108*5的无缝钢管，一共长73米，材质为20#钢。

其中仅“219管道做通球扫线。

管道起点为沿江高速路旁，终点为聚合公司的老厂旁边。

途中地势平坦，管道埋深一般保持在1.4m,还有5条定向穿越管道。

穿越管道最深处为5.5m。

整条管线没有弯头，只有3个三通。

三通处“108支管是向下倾斜的，不利于水压试验的排水，采用多次吹扫方法。

本试压组织设计包含：通球试压方案、干燥方案，为保证试压正常顺利进行，特编制此方案。

1、方案流程流程如下图所示。

由于压力试验用的水为聚合公司内的消防水，发球筒和注水口全部定在管道的北端，收球筒和排水口装在管道的南端，排出的水流入下水道。

管道焊接探伤回填完成泄压和排水管道干燥吹扫、试压、干燥流程泄压缺陷修补水压强度试验失败水压严密性试验失败注水排气2、通球试压应具备的条件4.1该段管线应全部连通，探伤、防腐全部合格，经监理检查合格。

4.2下沟管道回填工作应全部完成，且地面恢复达到规定要求。

4.3清管（或试压）临时管线及设备连接完毕。

4.5为保证清管扫线试压作业的连续进行，在每个进水、排水、通球、收球作业区范围内，提前布置照明灯，以备夜间临时照明。

3、试压、清扫、干燥的技术措施3.1水压试验技术参数的确定管道试压用水取自华怡聚合公司内的消防水。

根据管径和管长，计算用水量V=133m3由于水量不多，排出水直接排到田地或下水道。

3.2清管器的选择采用聚氨脂皮碗清管器，在清管器后端安装电子发射仪，清管器在管内的过盈量为3〜8%。

本工程中管道的内径为203mm，则清管器的外径在209〜219mm 之间。

3.3工艺参数的计算通球扫线推球压力P j为0.05MPa——0.2 MPa[1]。

推球介质用压缩空气。

清管器运行工程工艺计算推球输气流量估算：Q=240F*Pj*VjQ ---- 输气流量，（k）m3/d；F——管道内径横截面积，m2,此处F= n R2=3.14*10-6*（219-2*7.9）2/4=0.0367m2Vj——清管器运行的平均速度，km/h,此处Vj=5 km/h。

****************************支线工程通球试压方案*****天然气管道支线工程通球试压方案编制：审核：审定：*********集团有限公司*年*月*日目录一、工程概况 (1)二、施工组织设计编制依据 (1)三、施工组织及部署 (1)四、试压施工方案 (2)五、安全措施 (6)六、质量措施 (8)七、机具设备表 (8)一、工程概况1.1.工程概述****************。

主要工作内容是：拟定采用扫球清管，在试压管线两端安装两个DN508封头。

扫球压力不大于设计压力，次数不少于两次，按照《油气长输管道工程施工及验收规范》(GB50369-2006)要求达到无杂物和明显泥土后，即进入清管工作；扫球合格后立管线通聚氨脂清管器不少于两遍；通干燥清管器两遍；做强度和严密性气密试验，强度试验是工作压力的1.25倍即7.875MPa，严密性试压是工作压力的1.0倍，即6.3MPa。

1.2.地形、地貌此段管线经过地带北部为黄瓜山底丘陵和山前洪积冲积坡地，为丘陵地形，地貌属低山及丘陵陡坡地貌。

此段管道沿线地形起伏较大，地貌单元除河漫滩外属低山丘陵地貌。

低山缓梁、冲沟陡崖、丘陵斜坡等微地貌相互交错出现，丘陵地区地形起伏较大的低山丘陵冲沟，除一般的农作物外，多有茂密灌木及高大乔木生长。

二、施工组织设计编制依据2.1. 依据施工图纸；2.2. 《油气输送管道穿越工程设计规范》（GB50423-2007）；2.3. 《油气长输管道工程施工及验收规范》(GB50369-2006)；2.4. 《输气管道工程设计规范》（GB50251-2003）；2.5. 《石油天然气管道安全规程》 SY6186-2007；2.6. 施工现场踏勘资料；2.7. HSE管理体系2.8. 本管道清管、试压方案只限于实施操作过程的计划安排。

三、施工组织及部署3.1.施工组织机构3.1.1.通球试压组织机构项目经理：* 技术负责人：* 质检员：* 资料员：*3.1.2. 通球试压安全小组安全组长：* 成员： * *3.1.3．检查人员：* 记录人员：*3.2.施工班组作业人员配置：领班班长1人、专职或兼职安全员 1人、综合管理员1人、挖掘机操作手1人、吊车司机1人，试压操作手2人、电工1人、起重工1人、焊接人员4人、配合工7人。
