蒸压加气块砌筑规范及砌筑图集

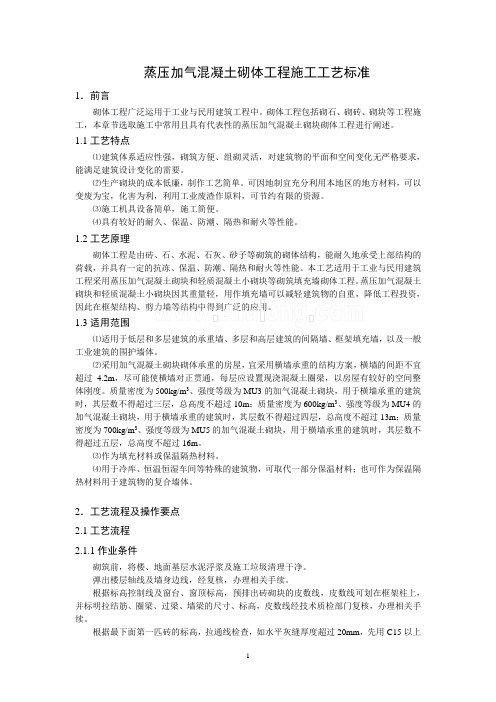

蒸压加气混凝土砌体工程施工工艺标准1．前言砌体工程广泛运用于工业与民用建筑工程中。

砌体工程包括砌石、砌砖、砌块等工程施工，本章节选取施工中常用且具有代表性的蒸压加气混凝土砌块砌体工程进行阐述。

1.1工艺特点⑴建筑体系适应性强，砌筑方便、组砌灵活，对建筑物的平面和空间变化无严格要求，能满足建筑设计变化的需要。

⑵生产砌块的成本低廉，制作工艺简单。

可因地制宜充分利用本地区的地方材料，可以变废为宝，化害为利，利用工业废渣作原料，可节约有限的资源。

⑶施工机具设备简单，施工简便。

⑷具有较好的耐久、保温、防潮、隔热和耐火等性能。

1.2工艺原理砌体工程是由砖、石、水泥、石灰、砂子等砌筑的砌体结构，能耐久地承受上部结构的荷载，并具有一定的抗冻、保温、防潮、隔热和耐火等性能。

本工艺适用于工业与民用建筑工程采用蒸压加气混凝土砌块和轻质混凝土小砌块等砌筑填充墙砌体工程。

蒸压加气混凝土砌块和轻质混凝土小砌块因其重量轻，用作填充墙可以减轻建筑物的自重，降低工程投资，因此在框架结构、剪力墙等结构中得到广泛的应用。

1.3适用范围⑴适用于低层和多层建筑的承重墙、多层和高层建筑的间隔墙、框架填充墙，以及一般工业建筑的围护墙体。

⑵采用加气混凝土砌块砌体承重的房屋，宜采用横墙承重的结构方案，横墙的间距不宜超过4.2m，尽可能使横墙对正贯通，每层应设置现浇混凝土圈梁，以房屋有较好的空间整体刚度。

质量密度为500kg/m3、强度等级为MU3的加气混凝土砌块，用于横墙承重的建筑时，其层数不得超过三层，总高度不超过10m；质量密度为600kg/m3、强度等级为MU4的加气混凝土砌块，用于横墙承重的建筑时，其层数不得超过四层，总高度不超过13m；质量密度为700kg/m3、强度等级为MU5的加气混凝土砌块，用于横墙承重的建筑时，其层数不得超过五层，总高度不超过16m。

⑶作为填充材料或保温隔热材料。

⑷用于冷库、恒温恒湿车间等特殊的建筑物，可取代一部分保温材料；也可作为保温隔热材料用于建筑物的复合墙体。

6.5 蒸压加气混凝土砌块填充砌体6.5.1施工准备6.5.1.1技术准备（1）砌筑前，应认真熟悉图纸，核实门窗洞口位置及洞口尺寸，明确预埋、预留位置，算出窗台及过梁顶部标高，熟悉相关构造及材料要求。

（2）已审核完建筑施工图纸，并确保填充墙、门窗洞口的位置、轴线尺寸准确无误，确保圈梁、过梁的标高正确。

（3）使用经过校验合格的监视和测量工具。

（4）施工前，工程技术人员应结合设计图纸及实际情况，编制出专项施工技术交底和作业指导书等技术性文件。

（5）制定该分项工程的质量目标、检查验收制度等到保证工程质量的措施。

（6）由试验室出具完整的砌筑砂浆配合比试验报告。

6.5.1.2材料要求（1）蒸压加气混凝土砌块常用尺寸规格尺寸有：长度（mm）：600；宽度（mm）：240、200、120 等。

高度（mm）：300、250、200 等。

其规格尺寸比较灵活，根据设计要求，可根据需要选用或加工。

（2）蒸压加气混凝土砌块干密度等级别见表6.5.1.2-1 。

（3）蒸压加气混凝土砌块的外观质量可分为优等品、一等品、合格品，其外观质量要求如表 6.5.1.2-2 所示。

（4）蒸压加气混凝土砌块干密度为300～800kg ／m3，选择砌块时必须具有出场合格证，其强度等级及干表观密度必须符合设计要求及施工规范的规定。

（ 5 ）蒸压加气混凝土砌块应符合《建筑材料放射性核素限量》（GB 6566-2001 ）的规定。

（6）施工用水泥采用强度等级为22.5 级或32.5 级的普通硅酸盐水泥或矿渣硅酸盐水泥，需新鲜、无结块。

（7）施工期用砂宜采用中砂，砂中泥土含量不应超过5％，并过5mm 的密目网筛。

6.5.1.3主要机具（1）机械：塔式起重机、卷扬机、井架、切割机、砂浆搅拌机等。

（2）工具：瓦刀、夹具、手锯、小推车、灰斗、灰铁锹、小撬棍、小木锤、线锤、皮数杆等。

6.5.1.4作业条件（1）砌筑前，将楼、地面基层水泥浮浆及施工垃圾清理干净。

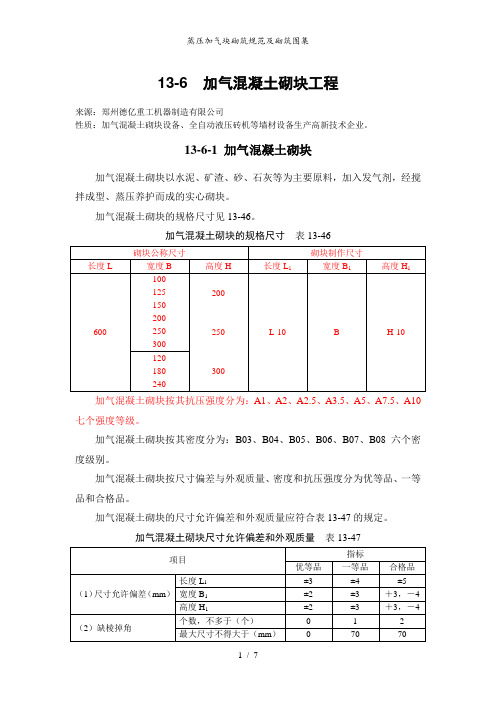

13-6 加气混凝土砌块工程来源：郑州德亿重工机器制造有限公司性质：加气混凝土砌块设备、全自动液压砖机等墙材设备生产高新技术企业。

13-6-1 加气混凝土砌块加气混凝土砌块以水泥、矿渣、砂、石灰等为主要原料，加入发气剂，经搅拌成型、蒸压养护而成的实心砌块。

加气混凝土砌块的规格尺寸见13-46。

加气混凝土砌块的规格尺寸表13-46加气混凝土砌块按其抗压强度分为：A1、A2、A2.5、A3.5、A5、A7.5、A10七个强度等级。

加气混凝土砌块按其密度分为：B03、B04、B05、B06、B07、B08六个密度级别。

加气混凝土砌块按尺寸偏差与外观质量、密度和抗压强度分为优等品、一等品和合格品。

加气混凝土砌块的尺寸允许偏差和外观质量应符合表13-47的规定。

加气混凝土砌块尺寸允许偏差和外观质量表13-47加气混凝土砌块的抗压强度应符合表13-48的规定。

加气混凝土砌块的抗压强度表13-48加气混凝土砌块的强度等级应符合表13-49的规定。

加气混凝土砌块的强度等级表13-49加气混凝土砌块的密度应符合表13-50的规定。

加气混凝土砌块密度（kg/m3）表13-5013-6-2 加气混凝土砌块砌体13-6-2-1 加气混凝土砌块砌体构造加气混凝土砌块可砌成单层墙或双层墙体。

单层墙是将加气混凝土砌块立砌，墙厚为砌块的宽度。

双层墙是将加气混凝土砌块立砌两层中间夹以空气层，两层砌块间，每隔500mm墙高在水平灰缝中放置φ4~φ6的钢筋扒钉，扒钉间距为600mm，空气层厚度约70~80mm（图13-45）。

图13-45 加气混凝土砌块墙承重加气混凝土砌块墙的外墙转角处、墙体交接处，均应沿墙高1m左右，在水平灰缝中放置拉结钢筋，拉结钢筋为3φ6，钢筋伸入墙内不少于l000mm（图13-46）。

图13-46 承重砌块墙的拉结钢筋非承重加气混凝土砌块墙的转角处、与承重墙交接处，均应沿墙高1m左右，在水平灰缝中放置拉结钢筋，拉结钢筋为2φ6，钢筋伸入墙内不少于700mm（图13-47）。

蒸压加气混凝土砌块砌筑施工要求及规范蒸压加气混凝土砌块是一种使用气泡剂或发泡剂使混凝土中产生大量气泡的砌体材料。

它具有轻质、高强度、保温、隔声等特点，广泛应用于建筑工程中的墙体结构。

以下是蒸压加气混凝土砌块砌筑施工的要求及规范：1. 施工前准备1.1 检查资料：施工前应仔细检验相关资料和设计文件，确保施工符合要求。

1.2 设备准备：准备好各种施工所需的设备和工具，并进行检查和维修。

2. 施工现场准备2.1 清理：清理施工现场，确保无杂物和垃圾，并进行必要的平整处理。

2.2 建立标志桩：根据设计要求和标高，建立标志桩和控制点。

3. 材料准备3.1 加气混凝土砌块：选择符合标准的加气混凝土砌块，检查外观、尺寸和强度等指标是否符合要求。

3.2 砂浆：选择适合加气混凝土砌块的砂浆，注意控制砂浆的配合比和流动性。

3.3 钢筋：如果有需要，在施工前准备好符合设计要求的钢筋，并进行防锈处理。

4. 砌筑施工要求4.1 砌筑前的处理：在开始砌筑前，应湿润砌块和基层，并按照设计要求在基层进行铺垫。

4.2 砌筑方法：采用专业的砌筑工具和方法，保证砌筑质量。

4.3 尺寸控制：注意砌筑过程中的尺寸控制，确保砌筑的垂直度、水平度和平整度。

4.4 砌筑顺序：按照设计要求和图纸指示的顺序进行砌筑，确保结构的稳定性和强度。

4.5 砌筑注意事项：在砌筑过程中，应注意控制砌筑速度和砌筑压力，避免产生过多的裂缝和变形。

5. 砌缝施工要求5.1 扫净砌缝：在砌筑完成后，及时清理砌缝内的杂物和浮浆，并保持砌缝干燥。

5.2 封闭砌缝：按照设计要求和规范选择合适的封闭材料，对砌缝进行封闭处理。

5.3 平齐砌缝：保证砌缝的平齐度和一致性，避免出现凸凹不平的情况。

5.4 砌缝检查：在砌缝施工完成后，进行砌缝的检查和验收，确保砌缝的质量。

6. 砌筑完工后的处理6.1 清理场地：及时清理施工现场的杂物和垃圾，并进行整理和平整处理。

6.2 防护措施：根据需要，对砌筑完工的墙体进行保护措施，防止损坏和污染。

蒸压加气块砌筑规范及砌筑图集(总7页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--13-6 加气混凝土砌块工程来源：郑州德亿重工机器制造有限公司性质：加气混凝土砌块设备、全自动液压砖机等墙材设备生产高新技术企业。

13-6-1 加气混凝土砌块加气混凝土砌块以水泥、矿渣、砂、石灰等为主要原料，加入发气剂，经搅拌成型、蒸压养护而成的实心砌块。

加气混凝土砌块的规格尺寸见13-46。

加气混凝土砌块的规格尺寸表13-46加气混凝土砌块按其抗压强度分为：A1、A2、、、A5、、A10七个强度等级。

加气混凝土砌块按其密度分为：B03、B04、B05、B06、B07、B08六个密度级别。

加气混凝土砌块按尺寸偏差与外观质量、密度和抗压强度分为优等品、一等品和合格品。

加气混凝土砌块的尺寸允许偏差和外观质量应符合表13-47的规定。

加气混凝土砌块尺寸允许偏差和外观质量表13-47加气混凝土砌块的抗压强度应符合表13-48的规定。

加气混凝土砌块的抗压强度表13-48加气混凝土砌块的强度等级应符合表13-49的规定。

加气混凝土砌块的强度等级表13-49加气混凝土砌块的密度应符合表13-50的规定。

加气混凝土砌块密度（kg/m3）表13-5013-6-2 加气混凝土砌块砌体13-6-2-1 加气混凝土砌块砌体构造加气混凝土砌块可砌成单层墙或双层墙体。

单层墙是将加气混凝土砌块立砌，墙厚为砌块的宽度。

双层墙是将加气混凝土砌块立砌两层中间夹以空气层，两层砌块间，每隔500mm墙高在水平灰缝中放置φ4~φ6的钢筋扒钉，扒钉间距为600mm，空气层厚度约70~80mm（图13-45）。

图13-45 加气混凝土砌块墙承重加气混凝土砌块墙的外墙转角处、墙体交接处，均应沿墙高1m左右，在水平灰缝中放置拉结钢筋，拉结钢筋为3φ6，钢筋伸入墙内不少于l000mm（图13-46）。

图13-46 承重砌块墙的拉结钢筋非承重加气混凝土砌块墙的转角处、与承重墙交接处，均应沿墙高1m左右，在水平灰缝中放置拉结钢筋，拉结钢筋为2φ6，钢筋伸入墙内不少于700mm（图13-47）。

蒸压加气混凝土砌体工程施工工艺标准1．前言砌体工程广泛运用于工业与民用建筑工程中。

砌体工程包括砌石、砌砖、砌块等工程施工，本章节选取施工中常用且具有代表性的蒸压加气混凝土砌块砌体工程进行阐述。

1.1工艺特点⑴建筑体系适应性强，砌筑方便、组砌灵活，对建筑物的平面和空间变化无严格要求，能满足建筑设计变化的需要。

⑵生产砌块的成本低廉，制作工艺简单。

可因地制宜充分利用本地区的地方材料，可以变废为宝，化害为利，利用工业废渣作原料，可节约有限的资源。

⑶施工机具设备简单，施工简便。

⑷具有较好的耐久、保温、防潮、隔热和耐火等性能。

1.2工艺原理砌体工程是由砖、石、水泥、石灰、砂子等砌筑的砌体结构，能耐久地承受上部结构的荷载，并具有一定的抗冻、保温、防潮、隔热和耐火等性能。

本工艺适用于工业与民用建筑工程采用蒸压加气混凝土砌块和轻质混凝土小砌块等砌筑填充墙砌体工程。

蒸压加气混凝土砌块和轻质混凝土小砌块因其重量轻，用作填充墙可以减轻建筑物的自重，降低工程投资，因此在框架结构、剪力墙等结构中得到广泛的应用。

1.3适用范围⑴适用于低层和多层建筑的承重墙、多层和高层建筑的间隔墙、框架填充墙，以及一般工业建筑的围护墙体。

⑵采用加气混凝土砌块砌体承重的房屋，宜采用横墙承重的结构方案，横墙的间距不宜超过4.2m，尽可能使横墙对正贯通，每层应设置现浇混凝土圈梁，以房屋有较好的空间整体刚度。

质量密度为500kg/m3、强度等级为MU3的加气混凝土砌块，用于横墙承重的建筑时，其层数不得超过三层，总高度不超过10m；质量密度为600kg/m3、强度等级为MU4的加气混凝土砌块，用于横墙承重的建筑时，其层数不得超过四层，总高度不超过13m；质量密度为700kg/m3、强度等级为MU5的加气混凝土砌块，用于横墙承重的建筑时，其层数不得超过五层，总高度不超过16m。

⑶作为填充材料或保温隔热材料。

⑷用于冷库、恒温恒湿车间等特殊的建筑物，可取代一部分保温材料；也可作为保温隔热材料用于建筑物的复合墙体。

6.5 蒸压加气混凝土砌块填充砌体6.5.1 施工准备6.5.1.1 技术准备（1）砌筑前，应认真熟悉图纸，核实门窗洞口位置及洞口尺寸，明确预埋、预留位置，算出窗台及过梁顶部标高，熟悉相关构造及材料要求。

（2）已审核完建筑施工图纸，并确保填充墙、门窗洞口的位置、轴线尺寸准确无误，确保圈梁、过梁的标高正确。

（3）使用经过校验合格的监视和测量工具。

（4）施工前，工程技术人员应结合设计图纸及实际情况，编制出专项施工技术交底和作业指导书等技术性文件。

（5）制定该分项工程的质量目标、检查验收制度等到保证工程质量的措施。

（6）由试验室出具完整的砌筑砂浆配合比试验报告。

6.5.1.2 材料要求（1）蒸压加气混凝土砌块常用尺寸规格尺寸有：长度(mm)：600；宽度(mm)：240、200、120 等。

高度（mm）：300、250、200 等。

其规格尺寸比较灵活，根据设计要求，可根据需要选用或加工。

（2）蒸压加气混凝土砌块干密度等级别见表6.5.1.2-1。

（3）蒸压加气混凝土砌块的外观质量可分为优等品、一等品、合格品，其外观质量要求如表6.5.1.2-2 所示。

（4）蒸压加气混凝土砌块干密度为300～800kg／m3，选择砌块时必须具有出场合格证，其强度等级及干表观密度必须符合设计要求及施工规范的规定。

（5）蒸压加气混凝土砌块应符合《建筑材料放射性核素限量》（GB 6566-2001）的规定。

（6）施工用水泥采用强度等级为22.5 级或32.5 级的普通硅酸盐水泥或矿渣硅酸盐水泥，需新鲜、无结块。

（7）施工期用砂宜采用中砂，砂中泥土含量不应超过5％，并过5mm 的密目网筛。

6.5.1.3 主要机具（1）机械：塔式起重机、卷扬机、井架、切割机、砂浆搅拌机等。

（2）工具：瓦刀、夹具、手锯、小推车、灰斗、灰铁锹、小撬棍、小木锤、线锤、皮数杆等。

6.5.1.4 作业条件（1）砌筑前，将楼、地面基层水泥浮浆及施工垃圾清理干净。

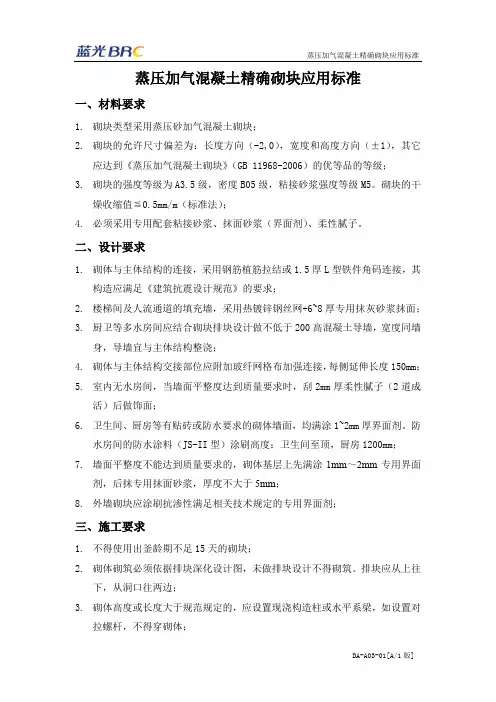

蒸压加气混凝土精确砌块应用标准一、材料要求1.砌块类型采用蒸压砂加气混凝土砌块；2.砌块的允许尺寸偏差为：长度方向（-2,0），宽度和高度方向（±1），其它应达到《蒸压加气混凝土砌块》（GB 11968-2006）的优等品的等级；3.砌块的强度等级为A3.5级，密度B05级，粘接砂浆强度等级M5。

砌块的干燥收缩值≦0.5mm/m（标准法）；4.必须采用专用配套粘接砂浆、抹面砂浆（界面剂）、柔性腻子。

二、设计要求1.砌体与主体结构的连接，采用钢筋植筋拉结或1.5厚L型铁件角码连接，其构造应满足《建筑抗震设计规范》的要求；2.楼梯间及人流通道的填充墙，采用热镀锌钢丝网+6~8厚专用抹灰砂浆抹面；3.厨卫等多水房间应结合砌块排块设计做不低于200高混凝土导墙，宽度同墙身，导墙宜与主体结构整浇；4.砌体与主体结构交接部位应附加玻纤网格布加强连接，每侧延伸长度150mm；5.室内无水房间，当墙面平整度达到质量要求时，刮2mm厚柔性腻子（2道成活）后做饰面；6.卫生间、厨房等有贴砖或防水要求的砌体墙面，均满涂1~2mm厚界面剂。

防水房间的防水涂料（JS-II型）涂刷高度：卫生间至顶，厨房1200mm；7.墙面平整度不能达到质量要求的，砌体基层上先满涂1mm～2mm专用界面剂，后抹专用抹面砂浆，厚度不大于5mm；8.外墙砌块应涂刷抗渗性满足相关技术规定的专用界面剂；三、施工要求1.不得使用出釜龄期不足15天的砌块；2.砌体砌筑必须依据排块深化设计图，未做排块设计不得砌筑。

排块应从上往下，从洞口往两边；3.砌体高度或长度大于规范规定的，应设置现浇构造柱或水平系梁，如设置对拉螺杆，不得穿砌体；4.采用干法砌筑，挤筑法上墙。

砌块表面不得洒水，不得使用表面明显受潮的砌块；5.砌筑灰缝的厚度3mm，不得大于4mm，顶部缝隙厚度10-20mm，采用塞PE条，注PU发泡剂填缝，并用专用嵌缝剂嵌缝；6.开槽、钻孔应待7天以上，应采用专用工具；双面开槽的墙体厚度不小于150，开槽深度不超过1/3墙厚；7.开槽封堵应采用专用抹面砂浆填实至低于墙面约2mm，再压入玻纤网格布用抹面砂浆抹平，玻纤布的宽度超过开槽口周边150mm；8.应使用专用切割工具，严禁瓦刀砍凿；9.施工过程中产生的轻微的缺棱掉角及开槽封堵采用专用抹面砂浆填实、找平；10.砌块贮存堆放应有防雨淋和防潮（浸泡）措施；11.产品运输及装卸时，宜用专用机具，严禁摔、掷、翻斗车自翻自卸货；12.其它未尽事项参见施工规范、国家（行业）标准及标准图集；13.当地方标准高于本标准时，按地方标准执行。
