【DL系列立式多级离心泵】产品:【DL系列立式多级离心泵】产品简介：DL、DLR型立式多级离心泵是公司根据高层建筑给水市场的实际需要和国家消防局GB 6245《消防泵性能要求和试验方法》标准而研制开发的多级泵新型产品。
DL立式多级离心泵供输送不含坚硬颗粒及物理化学性质类似于水的介质之用。
流量范围为5～360m3/h,扬程范围为22～300m,配套功率范围为1.5～220KW,口径范围为φ40～φ200m。
同一台泵的出口可设1～5个出口，低转速n=1450r/min。
【DL系列立式多级离心泵】型号意义：【DL系列立式多级离心泵】使用条件：1、使用的介质应类似水，运动粘度<150mm2/s,且无坚硬颗粒，无腐蚀性质；2、DL立式多级离心泵使用的环境海拔高度<1000米，超过时应在订货进提出，以便本厂为您提供更为可靠的产品；3、介质使用温度-15℃～120℃;4、最大系统工作压力≤2.5MPa;5、周围环境温度应低于40℃,相对湿度低于95%。
【DL系列立式多级离心泵】产品特点：DL系列立式多级离心泵采用国内优秀高效节能的水力模型，具有效率高，性能曲线平缓，运行范围广，符合消防局的有关规定，满足不同用户的使用需要；DL立式多级离心泵采用立式分段式结构，具有运转平稳、噪音低、使用寿命长、占地面积少、安装维护方便等优点。
【DL系列立式多级离心泵】主要用途：DL系列立式多级离心泵主要用于高层建筑生活给水、消防恒压供水、自动喷淋水、自动水幕供水等，也可应用于厂矿给排水、远距离送水，各种设备配套使用以及各种生产工艺用水等。
DL型立式多级离心泵介质使用温度不超过80℃，DLR型立式多级离心泵介质使用温度不超过120℃。
【DL系列立式多级离心泵】结构图：【DL系列立式多级离心泵】结构说明：DL型立式多级离心泵由电机和泵两部分组成，电机为Y型三相异步电机，泵和电机采用联轴器连接，整体为刚性连接，使用时无需校正。
本信息由三昌水泵厂发布，水泵专业技术团队，二十余年水泵制造经验，优质服务，质量可靠，实力保证，三昌品牌销售，如有需要，可与我厂联系！DL型单级多吸立式离心清水泵单吸立式多级离心泵概述：DL型泵系立式、单吸、多级、分段式离心泵，适用于城镇供水和集中供热系统。
用来输送清水或物理和化学性质类似于清水的液体之用。
DL型泵输送介质温度在80℃以下，DLR型泵输送介质温度在150℃以下。
单吸立式多级离心泵参数范围：流量Q 4.9~200m3/s扬程H 21.6~239m单吸立式多级离心泵型号说明：80DL20×4 80DLR20×480－进水口直径（毫米）20－单级扬程（米）DL－立式多级分段式离心泵DLR－立式多级分段式热水离心泵4－4级单吸立式多级离心泵结构型式：泵为立式安装，具有结构紧凑、噪声低、占地面积小的特点，泵的轴封为填料密封、机械密封。
单吸立式多级离心泵旋转方向：从电机端看，泵为逆时针方向旋转。
单吸立式多级离心泵主要零件材质：泵的过流部件进水段、中段、出水段、叶轮、密封环材质为铸铁，轴为优质碳素钢。
单吸立式多级离心泵成套范围：成套供应泵和电动机。
本信息由三昌水泵厂发布，水泵专业技术团队，二十余年水泵制造经验，优质服务，质量可靠，实力保证，三昌品牌销售，如有需要，可与我厂联系！84参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/s L/s m r/min kw kw % m mm mm kg40DL-12×2 4.96.27.41.361.722.0624.823.621.614800.8911.121.5 Y90L-4B53740393.19 201404021040DL-12×3 4.96.27.41.361.722.0637.235.432.414801.341.491.672.2 Y100L1-4B53740393.19 201404025040DL-12×4 4.96.27.41.361.722.0649.647.243.214801.791.992.233 Y100L2-4B53740393.19 201404027040DL-12×5 4.96.27.41.361.722.0662595414802.242.492.794 Y112M-4B53740393.19 201404029040DL-12×6 4.96.27.41.361.722.0674.470.864.814802.682.993.354 Y132S-4B53740393.19 201404031040DL-12×7 4.96.27.41.361.722.0686.882.675.614803.133.493.915.5 Y132S-4B53740393.19 201404033540DL-12×8 4.96.27.41.361.722.0699.294.486.414803.583.984.465.5 Y132M-4B53740393.19 201404035540DL-12×9 4.96.27.41.361.722.0611210697.214804.044.475.027.5 Y132M-4B53740393.19 201404037540DL-12×10 4.96.27.41.361.722.0612411810814804.474.985.587.5 Y132M-4B53740393.19 201404039540DL-12×11 4.96.27.41.361.722.0613613011914804.95.496.157.5 Y160M-4B53740393.19 201404041540DL-12×12 4.96.27.41.361.722.0614914213014805.375.996.7211 Y100L2-4B53740393.19 201404044050DL12×2912.616.22.53.54.526.624.421.214801.31.551.83 Y100L2-4B55054522.582.663.16200504023550DL12×3912.616.22.53.54.539.936.631.814801.962.332.73 Y100L2-4B55054522.582.663.16200504025685参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/s L/s m r/min kw kw % m mm mm kg50DL12×4912.616.22.53.54.553.248.842.414802.613.13.64 Y112M-4B55054522.582.663.16200504028550DL12×5912.616.22.53.54.566.5615314803.263.884.55.5 Y132S-4B55054522.582.663.16200504032650DL12×6912.616.22.53.54.579.873.263.614803.914.655.45.5 Y132S-4B55054522.582.663.16200504034750DL12×7912.616.22.53.54.593.185.474.214804.565.436.37.5 Y132M-4B55054522.582.663.16200504038150DL12×8912.616.22.53.54.5106.497.684.814805.226.27.197.5 Y132M-4B55054522.582.663.16200504040250DL12×9912.616.22.53.54.5119.7109.895.414805.876.988.0911 Y160M-4B55054522.582.663.16200504046850DL12×10912.616.22.53.54.513312210614806.527.758.9911 Y160M-4B55054522.582.663.16200504048965DL-16×2 18303558.339.7237322914803.244.224.615.5 Y132S-4B55662602.412.823.03232655037965DL-16×3 18303558.339.7255.54843.514804.866.336.97.5 Y132M-4B55662602.412.823.03232655044765DL-16×4 18303558.339.7274645814806.488.449.2111 Y160M-4B55662602.412.823.03232655053665DL-16×5 18303558.339.7292.58072.514808.110.611.515 Y160L-4B55662602.412.823.03232655060065DL-16×6 18303558.339.72111968714809.7212.713.815 Y160L-4B55662602.412.823.03232655064465DL-16×7 18303558.339.72130112102148011.414.816.218.5 Y180M-4V15662602.412.823.03232655072886参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/s L/s m r/min kw kw % m mm mm kg65DL-16×8 18303558.339.7214812811614801316.918.422 Y180L-4V15662602.412.823.03232655079465DL-16×9 18303558.339.72167144131148014.61920.822 Y180L-4V15662602.412.823.03232655083965DL-16×10 18303558.339.72185160145148016.221.12330 Y200L-4V15662602.412.823.03232655096280DL-20×2 32.450.465.1691418.143.24034.214806.287.849.1311 Y160M-4V160.77066.52.162.492.82255806556680DL-20×3 32.450.465.1691418.164.86051.314809.4211.813.715 Y160L-4V160.77066.52.162.492.82255806564080DL-20×4 32.450.465.1691418.186.48068.4148012.615.718.322 Y180L-4V160.77066.52.162.492.82255806575680DL-20×5 50.465.161418.110085.51480 19.622.830 Y200L-4V17066.52.492.82255806590080DL-20×6 32.450.465.1691418.1129.6120102.6148018.823.527.430 Y200L-4V160.77066.52.162.492.82255806594580DL-20×7 32.450.465.1691418.1151140120148021.927.53237 Y225S-4V160.77066.52.162.492.822558065103880DL-20×8 32.450.465.1691418.1173160137148025.131.436.645 Y225M-4V160.77066.52.162.492.822558065112080DL-20×9 32.450.465.1691418.1194180154148028.235.341.445 Y225M-4V160.77066.52.162.492.822558065117580DL-20×10 32.450.465.1691418.1216200171148031.439.245.655 Y250M-4V160.77066.52.162.492.822558065133580DL-30×2 2643487.211.913.36860562980810.110.615 Y160M2-2B560.77066.52.162.492.82162808016787参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/s L/s m r/min kw kw % m mm mm kg80DL-30×3 2643487.211.913.3102908329801215.115.918.5 Y160L-2B560.77066.52.162.492.82162808019080DL-30×4 2643487.211.913.313612011129801620.121.230 Y200L1-2B560.77066.52.162.492.82162808021480DL-30×5 2643487.211.913.3170150139298020.125.226.530 Y200L1-2B560.77066.52.162.492.82162808023880DL-30×6 2643487.211.913.3204180167298024.130.231.837 Y200L2-2B560.77066.52.162.492.82162808026180DL-30×7 434811.913.32101952980 35.237.145 Y225M-2B57066.52.492.82162808028480DL-30×8 2643487.211.913.3272240222298032.140.242.455 Y250M-2B560.77066.52.162.492.82162808030780DL-30×9 2643487.211.913.3306270250298036.145.347.755 Y250M-2B560.77066.52.162.492.821628080330100DL-20×2 721001262027.83543.44034148013.115.116.722 Y180L-4V16572702.833.534.426710080764100DL-20×3 721001262027.83565.16051148019.622.72530 Y200L-4V16572702.833.534.426710080900100DL-20×4 721001262027.83586.88068148026.230.333.337 Y225S-4V16572702.833.534.426710080995100DL-20×5 721001262027.83510910085148032.937.941.745 Y225M-4V16572702.833.534.4267100801079100DL-20×6 721001262027.835130120102148039.345.45055 Y250M-4V16572702.833.534.4267100801241100DL-20×7 721001262027.835152140119148045.95358.475 Y280S-4V16572702.833.534.426710080144388参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/s L/s m r/min kw kw % m mm mm kg100DL-20×8 721001262027.835174160136148052.560.566.775 Y250M-4V16572702.833.534.4267100801500100DL-20×9 721001262027.835195180153148058.868.17590 Y280S-4V16572702.833.534.4267100801600100DL-20×10 721001262027.835217200170148065.575.683.390 Y250M-4V16572702.833.534.4267100801657125DL-25×2 12016020033.344.455.6535044148024.128.732.837 Y225S-4V17276733.13.53.8301150125825125DL-25×3 12016020033.344.455.679.57566148036.14349.255 Y250M-4V17276733.13.53.8301150125970125DL-25×4 12016020033.344.455.610610088148048.157.365.775 Y250M-4V17276733.13.53.83011501251110125DL-25×5 12016020033.344.455.6133125110148060.471.782.190 Y280S-4V17276733.13.53.83011501251255125DL-25×6 12016020033.344.455.6159150132148072.28698.5110 Y315S-4V17276733.13.53.83011501251410125DL-25×7 12016020033.344.455.6186175154148084.2100115132 Y315M-4V17276733.13.53.83011501251570125DL-25×8 12016020033.344.455.6212200176148096.2115132132 Y315M-4V17276733.13.53.83011501251880125DL-25×9 12016020033.344.455.62392251981480108129148160 Y315L1-4V17276733.13.53.8301150125。
DL型单级多吸立式离心清水泵
DL型多级立式离心泵概述：
DL型泵系立式、单吸、多级、分段式离心泵，适用于城镇供水和集中供热系统。
用来输送清水或物理和化学性质类似于清水的液体之用。
DL型泵输送介质温度在80℃以下，DLR型泵输送介质温度在150℃以下。
DL型多级立式离心泵参数范围：
流量Q 4.9~200m3/s
扬程H 21.6~239m
DL型多级立式离心泵型号说明：
80DL20×4 80DLR20×4
80－进水口直径（毫米）
20－单级扬程（米）
DL－立式多级分段式离心泵
DLR－立式多级分段式热水离心泵
4－4级
DL型多级立式离心泵结构型式：
泵为立式安装，具有结构紧凑、噪声低、占地面积小的特点，泵的轴封为填料密封、机械密封。
DL型多级立式离心泵旋转方向：
从电机端看，泵为逆时针方向旋转。
DL型多级立式离心泵主要零件材质：
泵的过流部件进水段、中段、出水段、叶轮、密封环材质为铸铁，轴为优质碳素钢。
DL型多级立式离心泵成套范围：
成套供应泵和电动机。
84
85
86
87
88。
长沙自平衡多级泵厂家宏力水泵整理 150DL150-20*4型立式多级离心泵概述：
150DL150-20*4型立式多级离心泵系立式、单吸、多级、分段式离心泵，适用于城镇供水和集中供热系统。
用来输送清水或物理和化学性质类似于清水的液体之用。
立式多级离心泵输送介质温度在80℃以下，立式多级热水泵输送介质温度在150℃以下。
150DL150-20*4型立式多级离心泵参数范围：
流量Q 150m3/h
扬程H 80m
150DL150-20*4型立式多级离心泵结构型式：
150DL150-20*4立式多级离心泵为立式安装，具有结构紧凑、噪声低、占地面积小的特点，泵的轴封为填料密封、机械密封。
150DL150-20*4型立式多级离心泵旋转方向：
从电机端看，泵为逆时针方向旋转。
150DL150-20*4型立式多级离心泵主要零件材质：
150DL150-20*4立式多级离心泵的过流部件进水段、中段、出水段、叶轮、密封环材质为铸铁，轴为优质碳素钢。
（可订制）
150DL150-20*4型立式多级离心泵成套范围：
150DL150-20*4立式多级离心泵成套供应泵和电动机。

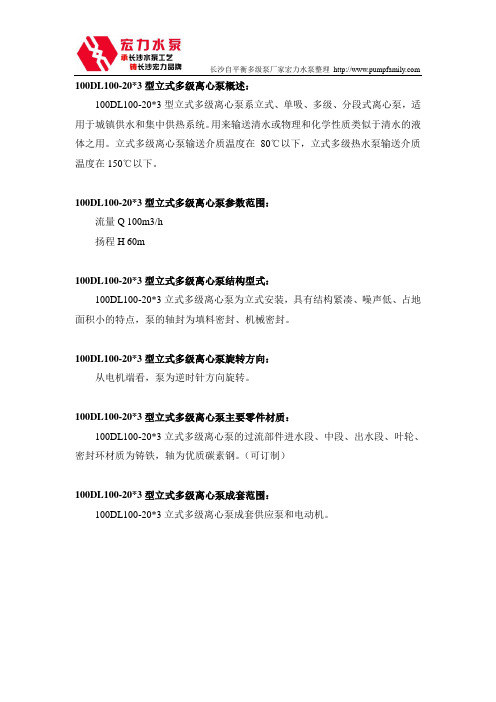

长沙自平衡多级泵厂家宏力水泵整理 100DL100-20*3型立式多级离心泵概述：
100DL100-20*3型立式多级离心泵系立式、单吸、多级、分段式离心泵，适用于城镇供水和集中供热系统。
用来输送清水或物理和化学性质类似于清水的液体之用。
立式多级离心泵输送介质温度在80℃以下，立式多级热水泵输送介质温度在150℃以下。
100DL100-20*3型立式多级离心泵参数范围：
流量Q 100m3/h
扬程H 60m
100DL100-20*3型立式多级离心泵结构型式：
100DL100-20*3立式多级离心泵为立式安装，具有结构紧凑、噪声低、占地面积小的特点，泵的轴封为填料密封、机械密封。
100DL100-20*3型立式多级离心泵旋转方向：
从电机端看，泵为逆时针方向旋转。
100DL100-20*3型立式多级离心泵主要零件材质：
100DL100-20*3立式多级离心泵的过流部件进水段、中段、出水段、叶轮、密封环材质为铸铁，轴为优质碳素钢。
（可订制）
100DL100-20*3型立式多级离心泵成套范围：
100DL100-20*3立式多级离心泵成套供应泵和电动机。
长沙自平衡多级泵厂家宏力水泵整理 100DL100-20*2型立式多级离心泵概述：
100DL100-20*2型立式多级离心泵系立式、单吸、多级、分段式离心泵，适用于城镇供水和集中供热系统。
用来输送清水或物理和化学性质类似于清水的液体之用。
立式多级离心泵输送介质温度在80℃以下，立式多级热水泵输送介质温度在150℃以下。
100DL100-20*2型立式多级离心泵参数范围：
流量Q 100m3/h
扬程H 40m
100DL100-20*2型立式多级离心泵结构型式：
100DL100-20*2立式多级离心泵为立式安装，具有结构紧凑、噪声低、占地面积小的特点，泵的轴封为填料密封、机械密封。
100DL100-20*2型立式多级离心泵旋转方向：
从电机端看，泵为逆时针方向旋转。
100DL100-20*2型立式多级离心泵主要零件材质：
100DL100-20*2立式多级离心泵的过流部件进水段、中段、出水段、叶轮、密封环材质为铸铁，轴为优质碳素钢。
（可订制）
100DL100-20*2型立式多级离心泵成套范围：
100DL100-20*2立式多级离心泵成套供应泵和电动机。
【DL系列立式多级离心泵】产品:【DL系列立式多级离心泵】产品简介：DL、DLR型立式多级离心泵是公司根据高层建筑给水市场的实际需要和国家消防局GB 6245《消防泵性能要求和试验方法》标准而研制开发的多级泵新型产品。
DL立式多级离心泵供输送不含坚硬颗粒及物理化学性质类似于水的介质之用。
流量范围为5～360m3/h,扬程范围为22～300m,配套功率范围为1.5～220KW,口径范围为φ40～φ200m。
同一台泵的出口可设1～5个出口，低转速n=1450r/min。
【DL系列立式多级离心泵】型号意义：【DL系列立式多级离心泵】使用条件：1、使用的介质应类似水，运动粘度<150mm2/s,且无坚硬颗粒，无腐蚀性质；2、DL立式多级离心泵使用的环境海拔高度<1000米，超过时应在订货进提出，以便本厂为您提供更为可靠的产品；3、介质使用温度-15℃～120℃;4、最大系统工作压力≤2.5MPa;5、周围环境温度应低于40℃,相对湿度低于95%。
【DL系列立式多级离心泵】产品特点：DL系列立式多级离心泵采用国内优秀高效节能的水力模型，具有效率高，性能曲线平缓，运行范围广，符合消防局的有关规定，满足不同用户的使用需要；DL立式多级离心泵采用立式分段式结构，具有运转平稳、噪音低、使用寿命长、占地面积少、安装维护方便等优点。
【DL系列立式多级离心泵】主要用途：DL系列立式多级离心泵主要用于高层建筑生活给水、消防恒压供水、自动喷淋水、自动水幕供水等，也可应用于厂矿给排水、远距离送水，各种设备配套使用以及各种生产工艺用水等。
DL型立式多级离心泵介质使用温度不超过80℃，DLR型立式多级离心泵介质使用温度不超过120℃。
【DL系列立式多级离心泵】结构图：序号名称材料或型号序号名称材料或型号1电机Y系列（V5）4极12出水段HT2002联轴器HT20013平衡套HT2003弹性块橡胶14平衡鼓HT2004轴承压盖HT20015末级导叶HT2005轴承并帽4516中段HT2006轴承盒HT20017导叶HT2007轴承180系列18叶轮HT2008挡水套4519出水段HT2009石棉压盖HT20020下轴套4510石棉石棉21下轴承铜合金11填料函体HT20022轴45、2Cr13【DL系列立式多级离心泵】结构说明：DL型立式多级离心泵由电机和泵两部分组成，电机为Y型三相异步电机，泵和电机采用联轴器连接，整体为刚性连接，使用时无需校正。
长沙自平衡多级泵厂家宏力水泵整理 100DL100-20*4型立式多级离心泵概述：
100DL100-20*4型立式多级离心泵系立式、单吸、多级、分段式离心泵，适用于城镇供水和集中供热系统。
用来输送清水或物理和化学性质类似于清水的液体之用。
立式多级离心泵输送介质温度在80℃以下，立式多级热水泵输送介质温度在150℃以下。
100DL100-20*4型立式多级离心泵参数范围：
流量Q 100m3/h
扬程H 80m
100DL100-20*4型立式多级离心泵结构型式：
100DL100-20*4立式多级离心泵为立式安装，具有结构紧凑、噪声低、占地面积小的特点，泵的轴封为填料密封、机械密封。
100DL100-20*4型立式多级离心泵旋转方向：
从电机端看，泵为逆时针方向旋转。
100DL100-20*4型立式多级离心泵主要零件材质：
100DL100-20*4立式多级离心泵的过流部件进水段、中段、出水段、叶轮、密封环材质为铸铁，轴为优质碳素钢。
（可订制）
100DL100-20*4型立式多级离心泵成套范围：
100DL100-20*4立式多级离心泵成套供应泵和电动机。
长沙自平衡多级泵厂家宏力水泵整理 100DL100-20*6型立式多级离心泵概述：
100DL100-20*6型立式多级离心泵系立式、单吸、多级、分段式离心泵，适用于城镇供水和集中供热系统。
用来输送清水或物理和化学性质类似于清水的液体之用。
立式多级离心泵输送介质温度在80℃以下，立式多级热水泵输送介质温度在150℃以下。
100DL100-20*6型立式多级离心泵参数范围：
流量Q 100m3/h
扬程H 120m
100DL100-20*6型立式多级离心泵结构型式：
100DL100-20*6立式多级离心泵为立式安装，具有结构紧凑、噪声低、占地面积小的特点，泵的轴封为填料密封、机械密封。
100DL100-20*6型立式多级离心泵旋转方向：
从电机端看，泵为逆时针方向旋转。
100DL100-20*6型立式多级离心泵主要零件材质：
100DL100-20*6立式多级离心泵的过流部件进水段、中段、出水段、叶轮、密封环材质为铸铁，轴为优质碳素钢。
（可订制）
100DL100-20*6型立式多级离心泵成套范围：
100DL100-20*6立式多级离心泵成套供应泵和电动机。
DL系列立式多级离心泵特点及技术参数
一、DL系列立式多级离心泵产品概述：
DL立式多级离心泵是采用国家推荐使用的高效节能产品IS型泵的水力模型，为立式多级多节段式结构。
螺杆把进水段、中段、出水段夹紧联成一体。
水泵每一级装一个叶轮、一个导水叶。
轴向力采用水力平衡法解决，残余轴向力由球轴轴承承受，用油脂润滑。
轴封采用软填料或机械密封。
产品执行JB/T2727-93 《立式多级离心泵型式与基本参数》标准，主要供吸送稀释的、清洁的、不腐蚀的、不爆炸的清水及物理化学性质类似水的不含固体颗粒或纤维的液体。
DL立式多级离心泵采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而保证产品质量的稳定可靠。
二、DL系列立式多级离心泵适用范围：
广泛应用于高层建筑的消防、生活供水以及空调机组循环、冷却水输送。
三、DL系列立式多级离心泵产品特点：
1、水力模型先进：效率高，性能范围广。
2、结构新颖，运行可靠：取消了平衡鼓，其轴向力采用水力平衡，彻底解决了平衡鼓易锈蚀、易咬死、易磨损的问题，保证了运行更加可靠。
3、更少的运行、维修费用：采用优质机械密封，耐磨损、无泄漏、使用寿命长，故障率低，具有更少的运行维修费用。
4、运行平稳，噪音低：采用低转速电机，使泵运行平稳，噪音更低。
5、立式结构，占地面积小。
四、DL系列立式多级离心泵技术参数：
流量：4.2-504m3/h；
扬程：24-240m；
功率：1.5-450kw；
转速：1480r/min；
口径：φ40-φ250；
温度范围：0-+90℃；
工作压力：≤2.4Mpa。
五、DL系列立式多级离心泵型号意义：
工作压。
