数字化X射线成像系统参数
数字化X射线成像系统参数一、设备名称：数字化X射线成像系统二、设备用途说明：能完成全身各部位、各体位、各角度的全数字X线摄影检查，满足医院临床和体检工作需求。
三、设备主要构成：3.1非晶硅平板探测器3.2 X射线管3.3高压发生器3.4摄影机架3.5滤线栅3.6图像采集处理系统（含图像处理软件、工作站、显示器）3.7热敏胶片打印机一台四、具体技术要求4.1非CCD数字平板探测器4.1.1探测器成像介质：非晶硅；尺寸≥14″×17″4.1.2探测器TFT成像板结构：非拼接TFT整板4.1.3动态范围：≥16bit4.1.4最大极限空间分辨率：≥3.4Lp/mm4.2 X射线管4.2.1焦点功率：≥50KW4.2.2阳极热容量：≥150kHu4.2.3双焦点：0.6mm（小焦点）/ 1.2mm（大焦点）4.3高压发生器4.3.1 类型：高频高压发生器，功率：≥50kW，最大mAs：≥630mAs4.3.2 输入电源：380V 50HZ 三相电源4.3.3最大摄影mA：≥630mA4.3.4最大加载时间：≥6s4.4 摄影机架4.4.1 具有摄影机架4.4.2横臂（水平时）上下竖直移动行程：≥1100mm4.4.3横臂旋转范围：0°～90°4.4.4焦点与接收器输入屏间距(SID)：1000mm～1800mm，可实现一键到位4.4.5配备摄影床，床面尺寸符合国家相关标准4.4.6配备集成控制台4.5 配备滤线栅4.6 图像采集处理系统4.6.1 基于WINDOWS操作系统的专业图像工作站4.6.2 配置：Intel CPU主频≥3.5GHz、内存容量≥4G、硬盘容量≥500G4.6.3 工作站显示器≥21″液晶显示器4.6.4中文操作界面4.6.5 DICOM接口4.7图像采集处理软件功能4.7.1打印胶片上可显示摄影曝光kV、mA、mAs等设置条件4.7.2 工作站具备3D摆位示意图4.7.3 图像采集工作站和图像诊断工作站均应支持分格打印输出4.7.4 支持无损压缩的高速传输、支持在线解压4.7.5 支持DICOM 服务功能：如存储、传输、接收、WORKLIST；打印功能：标准 DICOM 打印、存档。

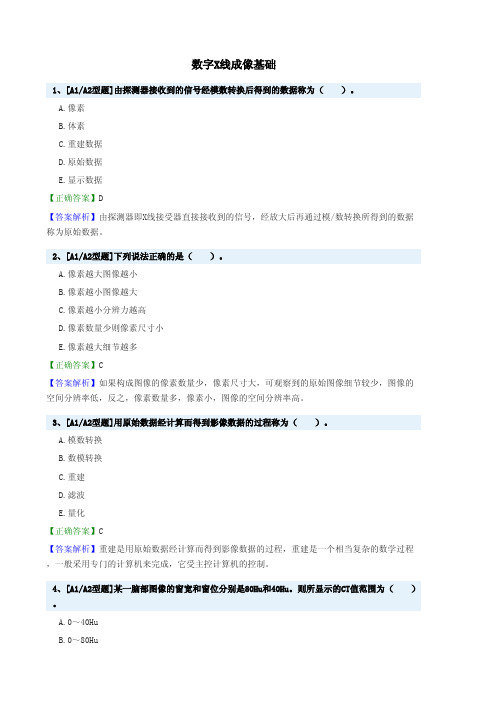

数字X线成像基础试题
数字X线成像基础1、[A1/A2型题]由探测器接收到的信号经模数转换后得到的数据称为（ ）。
A.像素B.体素C.重建数据D.原始数据E.显示数据【正确答案】D【答案解析】由探测器即X线接受器直接接收到的信号，经放大后再通过模/数转换所得到的数据称为原始数据。
2、[A1/A2型题]下列说法正确的是（ ）。
A.像素越大图像越小B.像素越小图像越大C.像素越小分辨力越高D.像素数量少则像素尺寸小E.像素越大细节越多【正确答案】C【答案解析】如果构成图像的像素数量少，像素尺寸大，可观察到的原始图像细节较少，图像的空间分辨率低，反之，像素数量多，像素小，图像的空间分辨率高。
3、[A1/A2型题]用原始数据经计算而得到影像数据的过程称为（ ）。
A.模数转换B.数模转换C.重建D.滤波E.量化【正确答案】C【答案解析】重建是用原始数据经计算而得到影像数据的过程，重建是一个相当复杂的数学过程，一般采用专门的计算机来完成，它受主控计算机的控制。
4、[A1/A2型题]某一脑部图像的窗宽和窗位分别是80Hu和40Hu。
则所显示的CT值范围为（ ）。
A.0～40HuB.0～80HuC.40～80HuD.80～120HuE.0～120Hu【正确答案】B【答案解析】窗宽（w）＝80Hu，窗位（C）＝40Hu，利用CT值范围公式（窗宽／2）±窗位，得范围为80/2±40，为0～80Hu。
5、[A1/A2型题]当视野大小固定时，下列关于矩阵和像素的叙述正确的是（ ）。
A.矩阵越大像素越小B.矩阵越大像素越大C.矩阵变大像素不变D.矩阵越小像素不变E.矩阵越小像素越小【正确答案】A【答案解析】像素大小＝视野大小/矩阵大小，当视野大小固定时，矩阵越大，像素尺寸越小。
6、[A1/A2型题]组成图像矩阵中的基本单元的是（ ）。
A.视野B.元素C.像素D.体素E.灰阶【正确答案】C【答案解析】像素又称像元，指组成图像矩阵中的基本单元。
《医学影像成像原理》名词解释
《医学影像成像原理》名词解释第一章1．X 线摄影（radiography）：是X 线通过人体不同组织、器官结构的衰减作用，产生人体医疗情报信息传递给屏-片系统，再通过显定影处理，最终以X 线平片影像方式表现出来的技术。
2．X 线计算机体层成像（computed tomography，CT）：经过准直器的X线束穿透人体被检测层面；经人体薄层内组织、器官衰减后射出的带有人体信息的X 线束到达检测器，检测器将含有被检体层面信息X 线转变为相应的电信号；通过对电信号放大，A/D 转换器变为数字信号，送给计算机系统处理；计算机按照设计好的方法进行图像重建和处理，得到人体被检测层面上组织、器官衰减系数（¦）分布，并以灰度方式显示人体这一层面上组织、器官的图像。
3．磁共振成像（magnetic resonance imaging，MRI）：通过对静磁场（B0）中的人体施加某种特定频率的射频脉冲电磁波，使人体组织中的氢质子（1H）受到激励而发生磁共振现象，当RF 脉冲中止后，1H 在弛豫过程中发射出射频信号（MR 信号），被接收线圈接收，利用梯度磁场进行空间定位，最后进行图像重建而成像的。
4．计算机X 线摄影（computed radiography，CR）：是使用可记录并由激光读出X 线影像信息的成像板（IP）作为载体，经X 线曝光及信息读出处理，形成数字式平片影像。
5．数字X 线摄影（digital radiography，DR）：指在具有图像处理功能的计算机控制下，采用一维或二维的X 线探测器直接把X 线影像信息转化为数字信号的技术。
6．影像板（imaging plate，IP）：是CR 系统中作为采集（记录）影像信息的接收器（代替传统X 线胶片），可以重复使用，但没有显示影像的功能。
7．平板探测器（flat panel detector，FPD）：数字X 线摄影中用来代替屏-片系统作为X 线信息接收器（探测器）。
数字X线成像(医学影像成像原理)
IP第2次读出光线以600nm左右波长的红光最佳，它可最有效地激发PSL， 称为激发光谱。发射光谱与激发光谱波长的峰值间需有一定的差别，以 保证二者在光学上的不一致，从而达到影像最佳的SNR。
3．IP特性 IP 的固有特征是X 线辐射剂量与 激光束激发的PSL 强度之间的在 1:104范围内是线性的，该线性关 系使CR 系统具有高的敏感性和 宽的动态范围。
位于csi层下的asi光电二极管阵列将可见光图像转换为电荷图像每一个像素的电荷量变化与入射x线的强度成正比同时该阵列还将空间上连续的x线图像转换为一定数量的行和列构成的点阵式图像点阵的密度决定了图像的空间分辨力
数字X线成像(医学影像成像原理 )
精品文档优质文档 仅供学习
精品文档优质文档 仅供学习
主要内容
二、成像板
1.成像板（ Imaging plate ，IP）结构： IP 由保护层、PSL 物质层、基板 等组成。
IP及暗盒
（1）表面保护层：防止PSL物质层在使用过程中受到损伤。用聚酯树脂类 纤维制造。 （2）PSL物质层：将PSL物质混于多聚体溶液中，涂在基板上干燥而成。 具有适度的柔软性和机械强度，不因湿度、温度和放射线、激光等影响发生 物理性质变化。 PSL物质结晶体颗粒的平均直径在4～7μm，晶体颗粒直径 增大，发光量增强，影像清晰度降低。 （3）基板：保护PSL物质层免受外力损伤。材料是聚酯树脂纤维胶膜，厚 度在200～350μm。为避免激光在PSL物质层和基板之间发生界面反射，提 高影像清晰度，基板制成黑色。为防止光透过基板而影响到下一张IP，在基 板上加一个吸光层。 （4）背面保护层：为防止使用过程中IP之间的摩擦损伤，避免输运过程 中产生静电干扰的导电层。材料同表面保护层。
4．IP使用注意事项 （1）IP使用前应用强光照射，消除存在的潜影； （2）储存在PSL物质中的影像信息随储存时间的延长而衰减，所以曝 光后IP必须在8h内扫描读出； （3）IP不仅对X线敏感，对紫外线、α射线、β射线、γ射线以及电 子等电磁波也敏感，摄影前、后的IP都要屏蔽。避光不良或漏光的IP 上的图像会因储存的影像信息量减少而变得发白。 （4）注意避免IP出现擦伤。
数字化X线成像(DR)在静脉尿路造影诊断中的应用探析
显影情况 。连续性 是指 Ｄ Ｒ系统可 以连续 采集 、存储 数据 ， 有利 于实 时观察造 影剂的充盈及动态变化情况 ；④Ｄ Ｒ系
统成像分 辨率高 ，图像清 晰 ，医生 可根 据需要 对 图像进 行 多种 后处理 ，从而 获 得可 靠 的诊 断信 息 ， 做 出正 确 判断 ； ⑤所 成图像可 以采 用计算 机档 案管 理方法 进行 存储 ，图像 保存 十分方便 。
态观察造影情况 ，显著缩短检查时间，并有效提高 图像采集率进而帮助提高诊断正确率。
【 关键词】
Ｄ Ｒ ；静脉尿路造影 ； 应用 价值探究 【 文献标识码】Ａ 【 文章编号 】１ ０ ０ ７ — ８ ５ １ ７（ ２ ０ １ ３ ）０ ８ — ０ ０ ７ ８ — ０ １
【 中图分类号 】Ｒ ４ ４ ５ ． ４
中 国 民 族 民 间 医 药
・
临 床 研 究
Ｃｌ ｉ ｎ ｉ ｃ ａ ｌ ｒ ｅ ｓ ｅ ａ ｒ ｃ ｈ
７ ８・
Ｃ ｈ ｉ ｎ ｅ ｓ ｅ ｊ ｏ ｕ ｒ ｎ ｌ ａ ｏ ｆ ｅ ｔ ｈ ｎ ｏ ｍ ｅ ｄ ｉ ｃ ｉ ｎ ｅ ａ ｎ ｄ ｅ ｔ ｈ ｎ ｏ ｐ ｈ ａ ｒ ｍ ａ ｃ ｙ
静脉尿路造影是检测肾脏疾病 最常用 、最有效 的诊 断方 法 。动态检测是静脉尿路造影 的特 点 ，是一种通过静 脉注射 造影剂使泌尿系统显影实现诊 断的检查方式 ，能 够实现对泌 尿系统功能的准确判断 …。直接 数字化 Ｘ线成像 （ Ｄ Ｒ）是 种新兴的高效成像技 术 ，Ｄ Ｒ系统 由 电子 暗盒 、扫描控 制 器 、系统控制器 、影像监视器 等组成。本 文通过分析 Ｄ Ｒ在 静脉尿路造影诊断中的实例应用验证 Ｄ Ｒ的价值。
一
分 钟时各摄 片一 张 ，如果 显影效 果不 理想 ，可 以在 等待 一 段 适当长的时间后再次进行摄影 ，检查完 必须取掉 压迫带 ， 然后再做全尿路片摄影 ；Ｄ Ｒ检查时 ，患者 以头低足高 的方 式仰卧 ，先摄取腹部平片 。造影剂选用碘海醇 ，取用 ４ ５ ｍ ｌ 。 在注射后 ４分钟左 右摄取 第一 个数 字点 片。第二 次数字 点 片在动态观察 到造 影剂充分充盈后摄 取 ，时间控制在 ３ ０分 钟以 内。如果显影 效果 不理 想 ，可 以在 等待 一段 适 当长 的 １ 资 料 和 方 法 时间后再次进 行摄 影 ，检查 完必须 取掉 压迫 带 ，然后再 做 １ ． １ 一般资料 选取我 院在 ２ ０ １ １年 ６月到 ２ ０ １ ２年 ６月期 全尿路片 的摄影 。 间 内利用 Ｄ Ｒ系统 和 ｘ线 光机 进行 静 脉尿 路造 影 的 病例 ， １ ． ３ 统计 学方 法 统计 并 整理 采集 到 的患者 相关 数据 资 共７ ０例 ，其 中男性患者 ３ ９例 ，女性患者 ３ ｌ 例 ，年龄 ｌ ８岁 料 ，利用统计软件 Ｓ Ｐ Ｓ Ｓ １ ７ ．０进行分析处理 ，通过 ｘ 检验 ， ８ ２岁 ，平均年龄 （ ５ １ ． ３ ４±１ ２ ． ８ ７ ）岁 。所 选 患者均 患有 Ｐ＜ ０ ． ０ ５为有统计学差异 。 不 同程 度 不 同症 状 的 泌 尿 系 统疾 病 ，症 状 主要 表 现 为 尿 频 、 ２ 结 果 尿急 或血尿 ，部分患者还伴 有泌尿系统结石 、肾积水 等。 ２ ． １ 对 Ｘ线光 机 检 查组 和 Ｄ Ｒ 检查 组 的 全程 造 影 检 查 时 间 进 １ ． ２ 检查方 法 在检查前 对所有 患者均 要进行 肠道清 洁 ， 行 比较如表 １ 所示 ， Ｘ线光机组与 Ｄ Ｒ组 比较无统计学差异。 并通过碘 过敏 试 验 以排 除过 敏患 者 。ｘ线 光 机检 查 时 ， ２ ． ２ 对 ｘ线光机检查组和 Ｄ Ｒ检查组造 影结束时显 影情 况 患者 呈仰 卧状态 ，将 压迫器 放 置在输 尿管 中下部 ，取 用造 比较结果 ：Ｄ Ｒ组 在双侧输尿管显影 、尿路显影 、膀胱显 影 影剂 碘海 醇 ２ ０ ｍｌ ，待 注射 完后 分别 在 ５分钟 、１ ５分钟和 ３ ０ 和双肾显影方面均优于 ｘ线光机组 。
医学影像学名词解释总结
1. 螺旋CT(S CT): 螺旋CT扫描是在旋转式扫描基础上，通过滑环技术与扫描床连续平直移动而实现的，管球旋转和连续动床同时进行，使X线扫描的轨迹呈螺旋状，因而称为螺旋扫描。
2. CT A：是静脉内注射对比剂，当含对比剂的血流通过靶器官时，行螺旋CT容积扫描并三维重建该器官的血管图像。
3. MR A：磁共振血管造影，是指利用血液流动的磁共振成像特点，对血管和血流信号特征显示的一种无创造影技术。
常用方法有时间飞跃、质子相位对比、黑血法。
4. MR S:磁共振波谱，是利用MR中的化学位移现象来确定分子组成及空间分布的一种检查方法，是一种无创性的研究活体器官组织代谢、生物变化及化合物定量分析的新技术。
（哈医大2009年复试题）5. MR C P：是磁共振胆胰管造影的简称，采用重T2W I水成像原理，无须注射对比剂，无创性地显示胆道和胰管的成像技术，用以诊断梗阻性黄疽的部位和病因。
6. PTC：经皮肝穿胆管造影；在透视引导下经体表直接穿刺肝内胆管，并注入对比剂以显示胆管系统。
适应症：胆道梗阻；肝内胆管扩张。
7. ERCP：经内镜逆行胆胰管造影；在透视下插入内镜到达十二指肠降部，再通过内镜把导管插入十二指肠乳头，注入对比剂以显示胆胰管；适应症：胆道梗阻性疾病；胰腺疾病。
8. 数字减影血管造影（DSA）：用计算机处理数字影像信息，消除骨骼和软组织影像，使血管成像清晰的成像技术。
9. 造影检查：对于缺乏自然对比的结构或器官，可将高于或低于该结构或器官的物质引入器官内或其周围间隙，使之产生对比显影。
10. 血管造影：是将水溶性碘对比剂注入血管内，使血管显影的X线检查方法。
11. HR CT：高分辨CT，为薄层(1~2mm)扫描及高分辨力算法重建图像的检查技术dn12. C R：以影像板（IP）代替X线胶片作为成像介质，IP上的影像信息需要经过读取、图像处理从而显示图像的检查技术。
成像原理第三章数字X线成像-第3节
成像原理第三章数字X线成像-第3节2017-04-21 医学影像技师服务中⼼学习⽬标1.掌握直接和间接探测器的结构；⾮晶硒和⾮晶硅DR的⼯作流程。
2.熟悉⾮晶硒和⾮晶硅DR的成像理论；影响DR图像质量的因素。
3.了解 CCD探测器和多丝正⽐电离室摄影设备的⼯作理论。
⼀、概述数字X线摄影（Digital Radiography, DR）具有图像处理能⼒的计算机控制下，由探测器接收X线信息转换为数字信息，并加以显⽰。
⼜称直接数字摄影DDR。
DR的影像接收器为平板探测器（FPD）。
1990年开始认识并研发1995年硒材料的直接转换静态影像X线平板探测器。
1997年出现了静态的间接转换平板探测器。
DR特点：时间分辨⼒⾼，动态范围宽，量⼦检出率⾼MTF性能⾼，辐射剂量更低。
1.数字摄影(DR)是哪两个英⽂单词的缩写( )A．data readerB．dynamic rangeC．data recognizerD．digital radiographyE．degree of radiation答案：D⼆、DR成像系统组成2.关于DR分类，错误的是( )A．直接转换型平板探测器（⾮晶硒）B．间接转换型平板探测器（碘化铯+⾮晶硅）C．CCD X线成像D．IP X线成像E．多丝正⽐电离室(MWPC)X线成像答案：DDR常⽤的数字探测器3.关于DR的叙述，正确的是( )A．没有光电转换B．不能达到动态成像C．可分为直接转换和间接转换D．不使⽤荧光物质E．以上都对答案：C4．属于DR成像间接转换⽅式部件的是( )A．增感屏B．⾮晶硒平板探测器C．多丝正⽐电离室D．碘化铯+⾮晶硅探测器E．半导体狭缝线阵探测器答案： D（⼀）、直接转换型探测器1.⾮晶硒平板探测器2.多丝正⽐电离室图为：⾮晶硒平板探测器1.⾮晶硒平板探测器组成（1）X线转换单元光电材料：⾮晶硒（a-Se）作⽤：将X线转换成电⼦信号过程：X线照射→⾮晶硒→光电导特性→产⽣正负电荷→6kV的偏置电压→电荷移动→探测器阵列单元收集。
医学影像学名词解释大全
医学影像学名词解释大全1.螺旋CT(SCT)：螺旋CT扫描是在旋转式扫描基础上，通过滑环技术与扫描床连续平直移动而实现的，管球旋转和连续动床同时进行，使X线扫描的轨迹呈螺旋状，因而称为螺旋扫描。
2.CTA：是静脉内注射对比剂，当含对比剂的血流通过靶器官时，行螺旋CT容积扫描并三维重建该器官的血管图像。
3.MRA：磁共振血管造影，是指利用血液流动的磁共振成像特点，对血管和血流信号特征显示的一种无创造影技术。
常用方法有时间飞跃、质子相位对比、黑血法。
4.MRS：磁共振波谱，是利用MR中的化学位移现象来确定分子组成及空间分布的一种检查方法，是一种无创性的研究活体器官组织代谢、生物变化及化合物定量分析的新技术。
5.MRCP：是磁共振胆胰管造影的简称，采用重T2WI水成像原理，无须注射对比剂，无创性地显示胆道和胰管的成像技术，用以诊断梗阻性黄疽的部位和病因。
6.PTC：经皮肝穿胆管造影；在透视引导下经体表直接穿刺肝内胆管，并注入对比剂以显示胆管系统。
适应症：胆道梗阻；肝内胆管扩张。
7.ERCP：经内镜逆行胆胰管造影；在透视下插入内镜到达十二指肠降部，再通过内镜把导管插入十二指肠乳头，注入对比剂以显示胆胰管；适应症：胆道梗阻性疾病；胰腺疾病。
8.数字减影血管造影（DSA）：用计算机处理数字影像信息，消除骨骼和软组织影像，使血管成像清晰的成像技术。
9.造影检查：对于缺乏自然对比的结构或器官，可将高于或低于该结构或器官的物质引入器官内或其周围间隙，使之产生对比显影。
10.血管造影：是将水溶性碘对比剂注入血管内，使血管显影的X线检查方法。
11.HRCT：高分辨CT，为薄层(1~2mm)扫描及高分辨力算法重建图像的检查技术12.CR：以影像板（IP）代替X线胶片作为成像介质，IP 上的影像信息需要经过读取、图像处理从而显示图像的检查技术。
13.T1：即纵向弛豫时间常数，指纵向磁化矢量从最小值恢复至平衡状态的63%所经历的弛豫时间。
数字X线摄影成像技术和影像质量综合评价专家共识
图1 数字X射线摄影（DR）细节可见程度示意图。股骨远端和胫骨近端骨皮质清晰可见，膝关节前、后软组织层次可见，髌韧带、髌上 囊、髌下脂肪垫隐约可见 图2 胸部后前位DR图像。影像范围包括肺尖至后肋膈角、骨性胸廓和软组织，胸锁关节左、右对称投 影于第3~4胸椎水平，吸气充分。肺纹理清晰可见，主气管、主支 气管、右下肺动脉和左上肺动脉分支可见，左心影内的肺纹理和降主 动脉左缘、与横膈重叠的两侧肺野下缘隐约可见 图3 胸部侧位DR图像。影像范围包括全部肺野 以及胸廓部软组织，左、右两侧 肺野后缘重叠，吸气充分，近探测器侧横膈清晰锐利。肺纹理自肺门向肺野外带能连续追踪，胸廓内气管影清晰可见，心脏后缘、 主动 脉弓和降主动脉边缘可见，胸骨与心脏和胸主动脉之间的前纵隔区亮度适中 图4 颈椎前后位DR图像。影像范围包括颅底、第 1胸椎和颈部两侧软组织，颈椎椎 体左、右对称显示于影像纵轴中线，下颌骨下缘与枕骨下缘重叠。椎体边缘、椎间关节、横突和棘突清 晰可见，气管管壁、颈部软组织层次可见 图5 颈椎侧位DR图 像。影像范围包括颅底、第1胸椎和颈部前、后软组织，椎体各边缘 无双边影，下颌骨不与椎体重叠。椎体边缘、椎间隙、椎间关节、棘突以及气管管壁清晰可见， 颈部软组织层次可见 图6 腰椎前后 位 DR图像。影像范围包全第 12胸椎体~第 1骶椎骨及两侧腰大肌，腰椎椎体和棘突显示于影像纵轴中线，第 3腰椎椎体边缘无双 边 影。椎体边缘、椎弓根、椎间关节、棘突和横突清晰可见，椎体周围软组织以及腰大肌外侧缘可见 图7 腰椎侧位DR图像。影像 范围包全第12胸椎体~第1骶椎骨 及腰背部软组织，腰椎椎体边缘无双边影。椎体边缘、椎弓根、椎间关节、棘突清晰可见，胸、腰段椎 体影像对比度适中，腰背部软组织层次可见 图8 膝关节前后 位DR图像。影像范围包括股骨远端和胫骨近端各约1/3长度以及 周围软组织，膝关节长轴与影像长轴平行，关节间隙位于影像中心显示，髌骨显示于股骨内、外髁 正中，腓骨头约1/3与胫骨重叠。股骨 远端、胫骨近端骨皮质锐利，骨皮质、骨小梁清晰可见，髌骨轮廓以及周围软组织层次可见
《医学影像成像原理》数字X线成像 ppt课件
一、热敏打印
主要依靠热力头打印成像，故称直接热敏打印成像。 （一）热敏打印机的基本结构
（1）片盒部：是胶片暗盒装卸的地方。 （2）输片部：包括取片和输片。
（3）清洁部： （4）记录部： （5）信号处理系统： （6）控制部分：
（二）热敏打印机的成像原理 “微型隔离技术”（MI技术）
干式热敏打印机利用热力头打印技术成像
二、干式激光打印
（一）激光打印机分类 按激光的光源分类： 医用氦氖激光打印机 医用红外激光打印机 按胶片处理方式分类： 湿式打印机 干式打印机
（二）干式激光打印机基本结构
干式激光打印机外观：
（1）激光打印系统： （2）胶片传送系统： （3）信息传递与存储系统： （4）控制系统： （5）其它配件：
X线转换单元： 光电材料：非晶硒（a-Se） 作用：将X线转换成电子信号
探测器阵列单元： •结构：玻璃基层上的探测元阵列，每个探测 元包括一个电容和一个TFT，对应一个像素
•TFT：开关，由高速处理单元的地址信号激活 •电容：储存聚集的电荷
高速信号处理单元 作用：产生地址信号并激活探测元阵列中的TFT
二、影响DR影像质量的因素
1.空间分辨力 ：由探测器单元的大小和间距决定。 2.密度分辨力：直接、间接平板探测器的灰度级达214。 3.噪声：
平板探测器的噪声主要来源： ①X线量子噪声 ②探测器电子学噪声
4.曝光宽容度 5.敏感度 6.调制传递函数
第四节 数字图像打印原理
数字图像打印装置一般分为： 热敏打印 激光打印
信号传输单元 作用：对数字信号的固有特性进行补偿，并
将数字信号传送到主计算机。
（二）多丝正比电离室或称低剂量X线机 （LDRD ）
主机部分：高压发生器、X线管及控制面板。 扫描结构：使X线严格保持在同一水平面上，整机可垂直
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
四、数字图像的特点
• 从应用角度分析，数字图像与模拟图像相比具有其自身的特点： • 1．密度分辨力高 屏-片系统的密度分辨力只能达到26灰阶，数字图
像的密度分辨力可达到210~l2灰阶。 • 2．可进行后图像处理 只要保留原始数据，就可以根据诊断需要，有
针对性的对图像进行处理，以达到改善图像质量，增加诊断信息， 提高诊断准确性的目的。
能力，常用能分辨两个点间的最小距离来表示。又称几何分辨力。
• 18．密度分辩力（density resolution） 图像中可辨认低密度差别的 最小极限，即对细微密度差别的分辨能力（数字图像灰度精度的 范围）。又称为图像的灰度分辨力（或对比度分辨力）。
• 19．时间分辩力（temporal resolution） 成像系统对被检体组织运 动部位的瞬间成像能力。
• 20、噪声（noise）：图像中可见的斑点、细粒、网纹或雪花状的 异常结构，是影响影像质量的重要因素。
• 21、信噪比（signal noise ratio SNR）：用来表征信号强度同噪声 强度之比的参数。
• 22、调制传递函数（MTF）用于评价成像系统对物体成像的再现能 力。
• 23、量子检出效率（DQE）成像系统的有效量子的利用率。
体素 像素 数字矩阵
• 5、采集矩阵（acquisition matrix）：数字x线摄影时每幅图像观察 视野所含像素的数目。
• 6、显示矩阵：显示器上显示的图像像素数目。通常为512*512或 1024*1024.
• 7、视野（field of view，FOV）： 拟进行检查容积的选定区域。 • 8、位深（bit depth）：代表一幅图像中包含的二进制位的数量。 • 9、模/数：指把模拟信号转换为数字形式，即把连续的模拟信号
分解为离散的信息，并分别赋予相应的数字量级。
• 10、灰阶：在影像或显示器上所呈现的黑白图像上的各点表现出不 同深度灰色，把白色与黑色之间分成若干级，成灰度等级，表现的 灰度（或亮度）信号的等级差别称为灰阶。
• 11、原始数据：由探测器直接接收到的信号，经放大后再通过模数 转换器转换所得到的的数据。
数字X线成像
湘南学院 医学影像系 影像技术教研室
• 数字X 线成像技术是传统的X 线技术与计算机技术结合的产物。 • 1983年，日本富士公司首先推出了存储荧光体方式-CR系统，解决
了常规x线摄影数字化问题。 • 目前包括数字荧光摄影（digital fluorography, DF）、CR、DR。
• （1）增强图像对比度：线性转换、非线性转换、窗口技术、γ矫正、 灰度反转。空间域处理方法。
• （2）提高信噪比：增强影像信息，降低噪声对诊断的干扰。图像平 滑技术。
• （3）锐化：强调组织边缘技术。
• 2．图像运算 图像运算分为代数运算和几何运算。
• 图像代数运算是指对两幅或两幅以上的图像进行加、减、乘、除 运算，处理的基本单位是像素，通过运算改变像素灰度值，但不 改变像素之间的相对位置关系。
• 密度分辨力。
• 二、数字图像基本概念 • 1．像素（pixel） 组成数字图像的基本单元。是一个二维概念，是体
素在成像平面的表现。 • 2．体素（voxel） 代表一定厚度的三维空间的人体体积单元。是一个
三维的概念。 • 3．像素值 是像素的灰度值或强度值，一个像素只具有一个灰度值。 • 4．矩阵（matrix）表示由像素组成的，横成行、纵成列的数字方阵。
• （3）量化：量化过程中，每一个被采样像素的亮度值都取整数 （0、正数或负数），所取的数值决定了数字图像的灰度值，并且 精确地对应于像素点。整个量化过程，整数表示的电子信号完全 取决于原始信号的强度，并且与原始信号的强度成正比。
• 2．图像显示：
• 计算机接受数据采集系统的数字信号后，立即进行数据处理：根据 需要采取放大、滤波或降噪等处理方法，并将像素的位置信息与强 度信息结合，重建出一幅图像，计算机将信号处理后重建的图像输 出至监视器屏幕上显示。同时，将所接受到的图像数据进行存储， 以备随时调用、显示或重建。
第一节 数字图像基础知识
• 一、数字图像 • 数字图像：将一幅图像空间位置分成有限个像素的小区域，每个像
素中的灰度平均值用一个整数来表示，这种图像信息便是数字信号， 图像信息为数字信号的图像就是数字图像。
• 1．图像矩阵的大小与图像的关系 • 图像矩阵中的行与列的数目一般都是2 的倍数。一幅图像中包含的像
三、数字图像的形成
• 1．图像数据采集 • 是通过各种接收器件（如成像板、探测器、CCD 摄像管、检测器、探
头等），将曝光或扫描等形式收集到的模拟信号转换成数字信号。
• 数字图像的数据采集大都经过三个步骤：
• （1）分割：是将图像分割成若干个小单元的空间取样处理。
• （2）采样：对一幅图像采样时该图像中像素的每一个亮点被采样， 亮点的光强度通过光电倍增管转换成电信号（模拟信号）。
素数目等于图像矩阵行数与列数的乘积。 • 像素数量和尺寸的大小与图像的关系。 • 视野。
数字化影像：像素、矩阵与视野
• 2．数字图像与灰度级数的关系
• A/D 转换器将连续变化的灰度值转化为一系列离散的整数灰度值，量 化后的整数灰度值又称为灰度级（gray level）或灰阶。每个像素的灰 度精度范围从l 位（2 个灰度级）到12 位（4096 个灰度级）。
• 12、显示数据：组成某层面图像的数据，亦即该层面各体素灰度值 的矩阵中的数据。
• 13、动态范围：光电转换器响应图像灰阶亮度的一种方法。 • 15、窗宽：表示数字图像所显示灰阶范围。 • 16、窗位：图像显示中放大的灰度范围的平均值。 • 17．空间分辩力（spatial resolution） 是指图像能分辨相邻两点的
• 3．可以高保真地存储、调阅、传输或拷贝 数字图像可以存储于磁盘、 磁带、光盘及各种记忆卡中，并可随时进行调阅、传输。
五、数字图像的基本处理
• 常用的医学数字图像处理技术有：图像增强、图像运算、图像变换、 图像分割及图像重建等。
• 1．图像增强 图像增强是增强图像中某些有用信息，削弱或去除无用 信息。
