典型断口照片

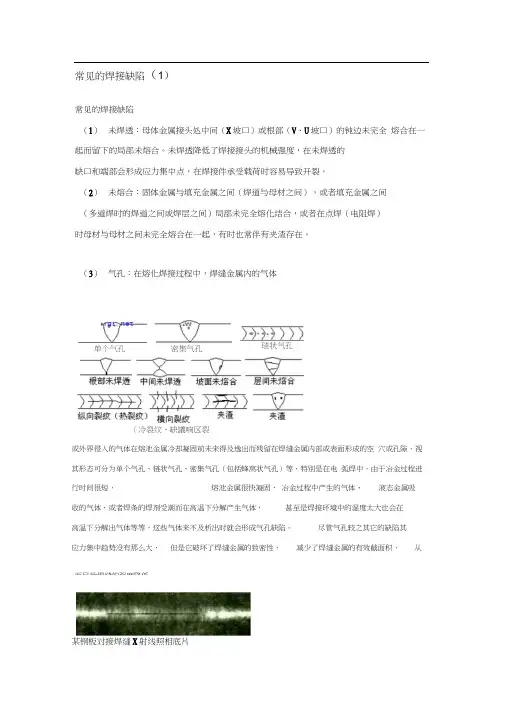

常见的焊接缺陷（1）常见的焊接缺陷（1） 未焊透：母体金属接头处中间（X 坡口）或根部（V 、U 坡口）的钝边未完全 熔合在一起而留下的局部未熔合。

未焊透降低了焊接接头的机械强度，在未焊透的缺口和端部会形成应力集中点，在焊接件承受载荷时容易导致开裂。

（2） 未熔合：固体金属与填充金属之间（焊道与母材之间），或者填充金属之间（多道焊时的焊道之间或焊层之间）局部未完全熔化结合，或者在点焊（电阻焊）时母材与母材之间未完全熔合在一起，有时也常伴有夹渣存在。

（3） 气孔：在熔化焊接过程中，焊缝金属内的气体或外界侵入的气体在熔池金属冷却凝固前未来得及逸岀而残留在焊缝金属内部或表面形成的空 穴或孔隙，视其形态可分为单个气孔、链状气孔、密集气孔（包括蜂窝状气孔）等，特别是在电 弧焊中，由于冶金过程进行时间很短， 熔池金属很快凝固， 冶金过程中产生的气体、 液态金属吸收的气体，或者焊条的焊剂受潮而在高温下分解产生气体， 甚至是焊接环境中的湿度太大也会在高温下分解出气体等等，这些气体来不及析出时就会形成气孔缺陷。

尽管气孔较之其它的缺陷其应力集中趋势没有那么大， 但是它破坏了焊缝金属的致密性， 减少了焊缝金属的有效截面积，从某钢板对接焊缝X 射线照相底片单个气孔 密集气孔 琏状气孔（冷裂纹、缺議响区裂纹）而导致焊缝的强度降低。

V型坡口，手工电弧焊，未焊透某钢板对接焊缝X射线照相底片V型坡口，手工电弧焊，密集气孔（4）夹渣与夹杂物：熔化焊接时的冶金反应产物，例如非金属杂质（氧化物、硫化物等）以及熔渣，由于焊接时未能逸出，或者多道焊接时清渣不干净，以至残留在焊缝金属内，称为夹渣或夹杂物。

视其形态可分为点状和条状，其外形通常是不规则的，其位置可能在焊缝与母材交界处，也可能存在于焊缝内。

另外，在采用钨极氩弧焊打底+手工电弧焊或者钨极氩弧焊时，钨极崩落的碎屑留在焊缝内则成为高密度夹杂物（俗称夹钨）。

W18Cr4V（高速工具钢）-45钢棒对接电阻焊缝中的夹渣断口照片钢板对接焊缝X射线照相底片V型坡口，手工电弧焊，局部夹渣钢板对接焊缝X射线照相底片V型坡口，手工电弧焊，两侧线状夹渣钢板对接焊缝X射线照相底片V型坡口，钨极氩弧焊打底+手工电弧焊，夹钨（5）裂纹：焊缝裂纹是焊接过程中或焊接完成后在焊接区域中出现的金属局部破裂的表现。

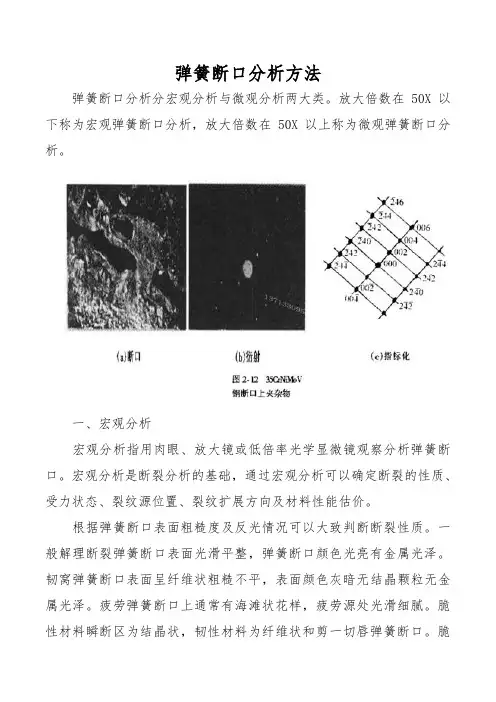

弹簧断口分析方法弹簧断口分析分宏观分析与微观分析两大类。

放大倍数在50X以下称为宏观弹簧断口分析，放大倍数在50X以上称为微观弹簧断口分析。

一、宏观分析宏观分析指用肉眼、放大镜或低倍率光学显微镜观察分析弹簧断口。

宏观分析是断裂分析的基础，通过宏观分析可以确定断裂的性质、受力状态、裂纹源位置、裂纹扩展方向及材料性能估价。

根据弹簧断口表面粗糙度及反光情况可以大致判断断裂性质。

一般解理断裂弹簧断口表面光滑平整，弹簧断口颜色光亮有金属光泽。

韧窝弹簧断口表面呈纤维状粗糙不平，表面颜色灰暗无结晶颗粒无金属光泽。

疲劳弹簧断口上通常有海滩状花样，疲劳源处光滑细腻。

脆性材料瞬断区为结晶状，韧性材料为纤维状和剪一切唇弹簧断口。

脆性沿晶弹簧断口为结晶状和反光的小刻面。

应力腐蚀弹簧断口表面无金属光泽。

观察弹簧断口上有无塑性变形、剪切唇、毛刺及台阶能够判断零件受力情况。

脆性弹簧断口在弹簧断口附近没有宏观塑性变形迹象，弹簧断口源区边缘无剪切唇，弹簧断口与正应力垂直。

剪切弹簧断口附近有明显的塑性变形，弹簧断口倾斜呈45度角，弹簧断口沿最大剪切应力平面扩展。

材料性能估价：根据拉伸弹簧断口上纤维区、放射区和剪切唇三区比例可以粗略估价材料性能。

纤维区比例大材料的塑性韧性好，放射区比例大材料的塑性降低，脆性增大。

又如冲击弹簧断口上若无放射区说明材料的塑性好。

若放射区比例大则材料脆性大。

另外还要观察弹簧断口表面是否有氧化色及有无腐蚀的痕迹，据此判断零件工作温度、工作环境。

二、光学显微镜弹簧断口分析光学显微镜弹簧断口分析是指用金相显微镜和双镜筒的立体显微镜分析弹簧断口。

在宏观分析后一般用光学显微镜观察材料的显微组织及裂纹形态特征、走向及裂纹始末端情况及裂纹两侧显微硬度变化、夹杂物分布和裂纹内的氧化物或腐蚀产物形态等内容。

为搞清弹簧断口走向与组织的关系经常在光学显微镜下观察与弹簧断口对应的显微组织。

将断日保护好后在与其垂直或成一定角度的剖面上制取全相试样。

常见的焊接缺陷（1）常见的焊接缺陷（1）未焊透：母体金属接头处中间（X坡口）或根部（V、U坡口）的钝边未完全熔合在一起而留下的局部未熔合。

未焊透降低了焊接接头的机械强度，在未焊透的缺口和端部会形成应力集中点，在焊接件承受载荷时容易导致开裂。

（2）未熔合：固体金属与填充金属之间（焊道与母材之间），或者填充金属之间（多道焊时的焊道之间或焊层之间）局部未完全熔化结合，或者在点焊（电阻焊）时母材与母材之间未完全熔合在一起，有时也常伴有夹渣存在。

（3）气孔：在熔化焊接过程中，焊缝金属内的气体f冷裂纹r热影响区裂纹）或外界侵入的气体在熔池金属冷却凝固前未来得及逸岀而残留在焊缝金属内部或表面形成的空穴或孔隙，视其形态可分为单个气孔、链状气孔、密集气孔（包括蜂窝状气孔）等，特别是在电弧焊中，由于冶金过程进行时间很短，熔池金属很快凝固，冶金过程中产生的气体、液态金属吸收的气体，或者焊条的焊剂受潮而在高温下分解产生气体，甚至是焊接环境中的湿度太大也会在高温下分解出气体等等，这些气体来不及析出时就会形成气孔缺陷。

尽管气孔较之其它的缺陷其应力集中趋势没有那么大，但是它破坏了焊缝金属的致密性，减少了焊缝金属的有效截面积，从根部未焊透中间未焊透坡面未焙合链狀气孔S间未焙合夹渣而导致焊缝的强度降低。

某钢板对接焊缝X射线照相底片V型坡口，手工电弧焊，未焊透某钢板对接焊缝X射线照相底片V型坡口，手工电弧焊，密集气孔（4 ）夹渣与夹杂物：熔化焊接时的冶金反应产物，例如非金属杂质（氧化物、硫化物等）以及熔渣，由于焊接时未能逸出，或者多道焊接时清渣不干净，以至残留在焊缝金属内，称为夹渣或夹杂物。

视其形态可分为点状和条状，其外形通常是不规则的，其位置可能在焊缝与母材交界处，也可能存在于焊缝内。

另外，在采用钨极氩弧焊打底+手工电弧焊或者钨极氩弧焊时，钨极崩落的碎屑留在焊缝内则成为高密度夹杂物（俗称夹钨）。

W18Cr4V（高速工具钢）-45钢棒对接电阻焊缝中的夹渣断口照片钢板对接焊缝X射线照相底片V型坡口，手工电弧焊，局部夹渣钢板对接焊缝X射线照相底片V型坡口，手工电弧焊，两侧线状夹渣钢板对接焊缝X射线照相底片V型坡口，钨极氩弧焊打底+手工电弧焊，夹钨（5）裂纹：焊缝裂纹是焊接过程中或焊接完成后在焊接区域中出现的金属局部破裂的表现。

常见的焊接缺陷(1)常见的焊接缺陷（1）未焊透：母体金属接头处中间（X坡口）或根部（V、U坡口）的钝边未完全熔合在一起而留下的局部未熔合。

未焊透降低了焊接接头的机械强度，在未焊透的缺口和端部会形成应力集中点，在焊接件承受载荷时容易导致开裂。

（2）未熔合：固体金属与填充金属之间（焊道与母材之间），或者填充金属之间（多道焊时的焊道之间或焊层之间）局部未完全熔化结合，或者在点焊（电阻焊）时母材与母材之间未完全熔合在一起，有时也常伴有夹渣存在。

（3）气孔：在熔化焊接过程中，焊缝金属内的气体或外界侵入的气体在熔池金属冷却凝固前未来得及逸出而残留在焊缝金属内部或表面形成的空穴或孔隙，视其形态可分为单个气孔、链状气孔、密集气孔（包括蜂窝状气孔）等，特别是在电弧焊中，由于冶金过程进行时间很短，熔池金属很快凝固，冶金过程中产生的气体、液态金属吸收的气体，或者焊条的焊剂受潮而在高温下分解产生气体，甚至是焊接环境中的湿度太大也会在高温下分解出气体等等，这些气体来不及析出时就会形成气孔缺陷。

尽管气孔较之其它的缺陷其应力集中趋势没有那么大，但是它破坏了焊缝金属的致密性，减少了焊缝金属的有效截面积，从而导致焊缝的强度降低。

某钢板对接焊缝X射线照相底片V型坡口，手工电弧焊，未焊透某钢板对接焊缝X射线照相底片V型坡口，手工电弧焊，密集气孔（4）夹渣与夹杂物：熔化焊接时的冶金反应产物，例如非金属杂质（氧化物、硫化物等）以及熔渣，由于焊接时未能逸出，或者多道焊接时清渣不干净，以至残留在焊缝金属内，称为夹渣或夹杂物。

视其形态可分为点状和条状，其外形通常是不规则的，其位置可能在焊缝与母材交界处，也可能存在于焊缝内。

另外，在采用钨极氩弧焊打底+手工电弧焊或者钨极氩弧焊时，钨极崩落的碎屑留在焊缝内则成为高密度夹杂物（俗称夹钨）。

W18Cr4V（高速工具钢）-45钢棒对接电阻焊缝中的夹渣断口照片钢板对接焊缝X射线照相底片V型坡口，手工电弧焊，局部夹渣钢板对接焊缝X射线照相底片V型坡口，手工电弧焊，两侧线状夹渣钢板对接焊缝X射线照相底片V型坡口，钨极氩弧焊打底+手工电弧焊，夹钨（5）裂纹：焊缝裂纹是焊接过程中或焊接完成后在焊接区域中出现的金属局部破裂的表现。
