防止汽轮机大轴弯曲事故技术措施

防止汽轮机大轴弯曲的措施汽轮机大轴弯曲是汽轮发电机组恶性事故中最为突出的事故，必须引起足够重视。

特别是大容量汽轮机由于缸体结构复杂，使得汽缸的热膨胀和热变形变得复杂，增大了汽轮机大轴弯曲的危险性。

一.汽轮机大轴弯曲的原因：1.由于通流部分动静磨擦，转子局部过热，一方而显著降低了该部位屈服极限，另一方而受热局部的热膨胀受制于周围材料而产生很大压应力。

当应力超过该部位屈服极限时，发生塑性变形。

当转子温度均匀后，该部位呈现凹而永久性弯曲°2.在第一临界转速下，大轴热弯曲方向与转子不平衡力方向大致一致，动静碰磨时将产生恶性循环，致使大轴产生永久弯曲。

3.停机后在汽缸温度较髙时，因某种原因使冷汽、冷水进入汽缸，汽缸和转子将由于上下缸温差产生很大的热变形，甚至中断盘车，加速大轴弯曲，严重时将造成永久弯曲。

4.转子的原材料存在过大的内应力。

在较高的工作温度下经过一段时间的运行以后，内应力逐渐得到释放，从而使转子产生弯曲变形。

5.运行人员在机组启动或运行中由于未严格执行规程规左的启动条件、紧急停机规定，硬撑硬顶也会造成大轴弯曲。

二.机组冷态启动时防止大轴弯曲的措施：1.启动前运行人员应严格按照规程和操作卡做好检查工作，特别是对以下阀门应重点检查，使其处于正确的位置：1）高压旁路减温水隔离门，调整门应关闭严密。

2）所有的汽轮机蒸汽管道，本体疏水门应全部开启。

3）通向锅炉的减温水门，给水泵的中间抽头门应关闭严密，等锅炉需要后再开启。

4）各水封袋注完水后应关闭注水门，防止水从轴封加热器倒至汽封。

2.机组启动前一泄要盘车2h以上不得间断，测大轴晃动值不大于原始值0. 02mm.3.冲转过程中，应严格监视各轴承振动，临界转速时三个方向的振动值不大于0.10mm,否则应立即打闸停机，停机后测大轴晃动值并连续盘车2〜4h以上，正常后方可重新启动。

4.转速达3000r/min后应逐渐关小电动主闸门后疏水门，防止疏水量太大影响本体疏水畅通。

防止汽轮机大轴弯曲技术范本汽轮机大轴弯曲是一种常见的问题，给汽轮机的运行稳定性和寿命带来了很大的威胁。

为了防止汽轮机大轴弯曲，需要采取一系列的技术措施。

本文将介绍几种常用的防止汽轮机大轴弯曲的技术范本。

1. 使用高强度材料汽轮机大轴的弯曲问题通常是由于材料的强度不足引起的。

因此，在设计和制造汽轮机大轴时，应使用高强度材料，如优质合金钢等。

高强度材料能够提供更好的抗弯曲性能，并能够承受更大的载荷。

2. 加强轴杆的支撑和固定为了增强汽轮机大轴的刚度和稳定性，需要对轴杆进行适当的支撑和固定。

可以使用支撑轮轴、筏板和弹簧等装置，将轴杆固定在相应的位置上，从而减少轴杆的挠度和变形，并防止其发生弯曲。

3. 定期进行轴杆的维护和检测定期对汽轮机大轴进行维护和检测是防止其弯曲的关键。

维护包括轴杆的润滑和清洁，确保其表面的光滑度和清洁度，减少摩擦和磨损。

同时，还应定期进行轴杆的非破坏性检测，如超声波检测和磁粉检测等，以及应力分析和振动分析，及早发现轴杆的问题，并及时采取修复措施。

4. 加强轴承和轴承座的设计轴承和轴承座是汽轮机大轴的关键部件，对防止轴杆弯曲起着至关重要的作用。

必须对轴承和轴承座进行合理的设计，以确保其具有足够的强度和刚度，能够承受汽轮机大轴的重量和运行载荷，并能够有效地分散和传递轴杆的应力和振动。

5. 提高汽轮机的运行稳定性汽轮机在运行过程中的不稳定因素也会导致大轴弯曲的发生。

为了防止大轴弯曲，需要提高汽轮机的运行稳定性。

在汽轮机设计和操作中，应充分考虑各种因素的影响，如温度变化、压力变化、负载变化等，采取相应的措施来减少这些因素对汽轮机大轴的影响，从而确保汽轮机的运行稳定性。

综上所述，防止汽轮机大轴弯曲是一个复杂的工程问题，需要从多个方面来进行考虑和解决。

通过使用高强度材料、加强轴杆的支撑和固定、定期进行轴杆的维护和检测、加强轴承和轴承座的设计以及提高汽轮机的运行稳定性等技术手段，可以有效地防止汽轮机大轴的弯曲问题的发生，提高汽轮机的运行效率和寿命。

文件编号：RHD-QB-K6615 （解决方案范本系列）编辑：XXXXXX查核：XXXXXX时间：XXXXXX防止汽轮机大轴弯曲事故技术措施标准版本防止汽轮机大轴弯曲事故技术措施标准版本操作指导：该解决方案文件为日常单位或公司为保证的工作、生产能够安全稳定地有效运转而制定的，并由相关人员在办理业务或操作时进行更好的判断与管理。

，其中条款可根据自己现实基础上调整，请仔细浏览后进行编辑与保存。

在机组启、停过程中或正常运行时，由于汽缸变形、振动过大而引起摩擦以及热状态下汽轮机进冷水、冷汽等原因都可能导致汽轮机转子的弯曲。

为防止此类事故发生，特制订以下措施：1、汽缸保温良好，能保证在启、停及正常运行过程中上、下缸不产生过大的温差。

2、首次启动过程中，应适当延长暖机时间，以利于全面检查，并避免潮湿的保温造成汽缸表面受热不均而变形。

3、汽轮机的监测仪表如转速表、大轴晃度表、振动表、汽缸金属温度表、轴向位移表、差胀表等必须齐全、完好、准确、可靠。

4、冲转前，必须符合下列条件，否则禁止启动：4.1大轴晃度值不超过原始值0.02mm，转子偏心小于0.0762mm。

4.2主蒸汽温度应至少高于汽缸最高金属温度50℃，蒸汽过热度不低于50℃4.3转子进行充分的连续盘车，一般不少于4小时。

5、启、停及带负荷过程中，汽轮机各监视仪表都应投入，严格监视汽缸温差、胀差和轴向位移的变化。

有专人监测振动，瓦振达到50μm报警，100μm以上时停机，严禁在临界转速下停留。

6、疏水系统应保证疏水畅通。

机组负荷在20%额定负荷以下，应开启低压调节阀后所有疏水；在10%额定负荷以下时，开启主汽阀后所有汽机本体疏水。

7、热态启动时，严格按规程选择合理的主汽参数，严格遵守操作规程。

轴封供汽温度应与汽缸金属温度匹配，轴封管道经充分疏水后方可投汽，并应先送轴封，后抽真空。

8、机组在启、停和变工况运行时，应按规定曲线和技术指标控制参数变化，特别是应避免汽温大幅度快速变化。

防止汽轮机大轴弯曲技术防止汽轮机大轴弯曲是一项重要的技术任务，因为大轴弯曲会导致汽轮机失效甚至损坏。

在汽轮机运行过程中，大轴受到来自转子的重力、转子的离心力和由于温度变化引起的热应力等多种力的作用，长期的受力会导致大轴弯曲。

下面将介绍一些常见的防止汽轮机大轴弯曲的技术措施。

1. 合理的轴承设计和选用合理的轴承设计和选用是防止大轴弯曲的关键因素之一。

轴承的选用应根据轴的负载、运行速度和工作环境等要求进行选择，以保证轴承具有足够的承载能力和稳定性。

同时，合理的轴承设计可以减小轴承对大轴的约束力，降低大轴的变形和弯曲。

2. 加强大轴的加工质量控制大轴的加工质量直接影响其使用性能和抗弯曲能力。

为了保证大轴的加工质量，需要对加工工艺进行严格的质量控制。

具体措施包括：提高车床的精度和稳定性，遵循正确的车削顺序和切削参数，严格控制刀具磨损和刀具寿命等。

3. 加强舱内附件的刚性连接汽轮机大轴上安装有多种舱内附件，如鼓风机、冷却水泵等。

这些附件的存在会增加大轴的荷载并对大轴产生额外的约束力。

为了减小附件对大轴的约束力，需要加强附件与大轴的刚性连接，采取适当的支撑和固定措施，如加强附件基座的刚性、合理安装支承和间隙等。

4. 针对大轴的温度变化采取整体热处理汽轮机运行中，大轴由于温度的变化会产生热应力，从而导致大轴发生变形和弯曲。

为了减小温度变化对大轴的影响，可以采取整体热处理的方法，通过控制热处理过程和温度来降低大轴的内部应力。

5. 加强对大轴的在线监测和维护对于汽轮机大轴，需要进行定期的在线监测和维护，及时发现和修复存在的问题，避免因轴的变形和弯曲而引发更严重的故障。

在线监测可以采用振动监测、温度监测等手段，及时获得大轴的工作状态和变化情况，为维护提供重要的依据。

综上所述，为了防止汽轮机大轴弯曲，需要从轴承设计、加工质量、舱内附件连接、温度变化和在线监测等多个方面进行综合考虑和措施实施。

通过这些技术措施的应用，可以有效地保护大轴的安全运行，延长汽轮机的使用寿命。

汽轮机防大轴弯曲的措施有哪些
⑴认真做好每台机组的基础技术措施：
①每台机组必须备有机组安装和大修的资料以及大轴原始弯曲度、临界转速、盘车电流以及正常摆动值等重要数据，并要求主要值班人员熟悉掌握；
②运行规程中必须编制各种不同状态下的启动曲线及停机惰走曲线；
③机组启、停应有专门的记录。

停机后仍要认真、定时记录各金属温度、大轴弯曲、盘车电流、汽缸膨胀、差胀等。

⑵设备、系统方面的技术措施：
①汽缸应具有良好的保温；
②机组在安装和大修中，必须合理调整动静间隙，保证在正常运行中不会发生摩擦；
③疏水系统合理布置，保证疏水通畅，不反汽，不相互排挤；
④汽轮机各监视仪表完好，各部位金属温度表计齐全可靠，大轴弯曲指示准确；
⑶运行方面的技术措施：
①每次冲转前，必须确认转子偏心在正常范围。

盘车脱扣、转子静止情况下，严禁冲转；
②上、下缸温差不超过42℃；
③汽轮机启动前应充分连续盘车，最低不少于2小时，并避免盘车中
断；
④热态启动时，应保证轴封送汽温度、主汽温度、金属温度匹配，并充分疏水；
⑤启动过程中轴承振动一般不超过0.08mm，过临界轴承振动不超过
0.1mm，否则应视情况打闸停机，严禁硬闯临界转速；
⑥机组变工况运行时，应注意监视轴振、差胀等参数正常；
⑦停机后应立即投入盘车，盘车电流大或有摩擦声时，严禁强行连续盘车，必须先进行180°间断盘车，待摩擦声消失后，再投入连续盘车。

停机后还应做好防止冷汽、冷水进入汽轮机的措施。

汽轮机运行中的技术与安全措施一、机组达到3000转/分且转速大辐度摆动并不上网的技术措施：1、注意检查主、再热蒸汽压力情况，联系锅炉降低压力。

2、如果因真空太高，此时可手动微开真空破坏门，适当降低真空，增大进汽量，以稳定转速。

3、联系锅炉，关闭高压旁路，以增大高压缸进汽量，维持转速以便并网。

二、开机过程中真空下降的技术措施：1、检查真空破坏门是否关闭严密。

2、检查真空泵组是否工作正常。

3、汽封压力是否太低，送汽封是否及时。

4、凝结器水位是否太高，注意控制凝结器水位。

5、真空式阀门应检查注水是否正常，以免真空系统不严密，致使真空下降。

6、检查循环水一次滤网是否堵塞严重，致使循环水量减小，导致真空下降。

7、联系热工检查表计和测点是否正常。

三、停机过程中的防范措施：1、主、再热蒸汽温度的下降速度要控制在1.5—2.5℃/分，以免下降过快而引起汽缸和转子的应力增加和负胀差增大。

2、联系锅炉要先降温后降压，严格根据滑停曲线进行。

3、主、再热蒸汽温度始终保持50℃过热度。

4、如主汽温度低于高压缸下半壁温度35℃以上时，应停止降温降压，以免发生水冲击。

5、注意调整汽封压力。

6、主、再热蒸汽温差≤40℃.7、注意轴向位移、推力瓦温度、轴承回油温度、振动的监视及机内磨擦声。

四、首次机组启动应作好如下技术和安全措施：1、严格按照规程规定的压力、温度，达到冲转条件开始冲转。

2、一经冲转，盘车应立即脱开。

否则应立即打闸停机。

3、冲转后要注意倾听机组内部声音。

4、严密监视汽缸内外壁温度不超过规程规定的范围，防止汽缸变形。

5、根据内外壁温差及时投入汽缸加热装置。

6、严密监视轴向位移、推力瓦温度和轴承回油温度。

7、冲转后高、低压加热器即可随机启动，以增大高压缸疏水量，提升高压外缸内壁的温度。

也有利于加热器的逐渐升温加热。

8、注意高、低压胀差变化情况并及时调整，以便将胀差值控制在正常范围。

9、转速达200转/分，注意顶轴油泵停止。

汽轮机大轴弯曲的原因及防范措施一、汽轮机大轴弯曲的表现机组发生异常振动，轴承箱晃动，轴封冒火花或形成火环；胀差发生变化；过临界转速时，振动明显增大；惰走时间明显缩短，甚至发生急刹车现象；晃动度超限，盘车电流摆动，连续盘车4小时不能消除，严重时盘车投不上。

二、汽轮机大轴弯曲事故的种类1、热态启动时由于汽封送的过小，真空又高，造成汽缸进低温汽。

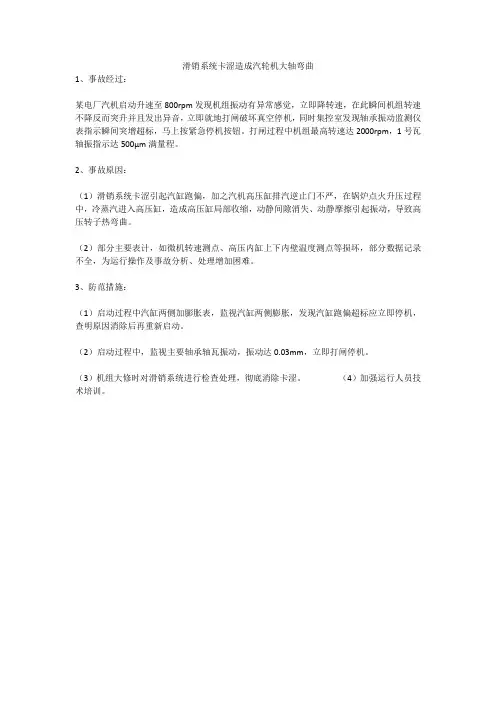

2、由于汽缸温度监视不够，没有发现异常，冲转时机组发生动静部分摩擦；3、由于汽缸滑销卡涩，机组发生摩擦，当升速中，转速有下降的现象，并且伴随机组振动。

4、未及时故障停机，反而开大调速汽门升速，后停机后未查出汽缸膨胀有跳跃现象。

反复多次启动，造成大轴弯曲；5、轴封高温汽进入汽缸夹层。

对猫爪及第一汽封套局部加热较强烈，标高的变化和汽封套的变形，造成汽封套下径向间隙消失，产生摩擦；晃动表故障，晃动度一直是0.05MN，未引起重视，并且上下缸温差一直是0度。

在下缸温度表失灵的情况下，启动过程中造成大轴弯曲。

6、停机时汽缸以明显进水，而抄表人员未分析判断；7、高压旁路减温水门不严，并且高排逆止门不严，锅炉点火后造成，高压缸进水，未及时判断出汽缸进水，盲目启动造成大轴弯曲；8、滑参数停机中，汽温下降率过大，胀差明显超限，值长未及时命令打闸停机，造成大轴弯曲；9、停机后未及时停给水泵，造成一次汽打压，汽缸进水，未采取必要的措施，盲目启动，造成大轴弯曲；10、功率表无指示，由于接线错误，并网后有功功率和无功功率表均无指示，没有及时停机处理，使DEH系统在没有功率反馈的条件下，将高压油动机开到最大，根据发电机转子电流2000A，推算有功负荷在33-45MW，蒸汽流量在220t／h左右，促使高压胀差的变化率增大；蒸汽经轴封供汽门漏入汽缸，汽缸受到冷却，大轴发生塑性弯曲。

三、引起大轴弯曲的主要原因1、动静部分摩擦使转子局部过热停机后在汽缸温度较高时，由于某种原因使冷气冷水进入汽缸，引起高温状态下的转子局部骤然冷却，出现很大的上下温差而产生热变形，造成大轴弯曲。

汽轮机大轴弯曲产生原因及防范措施在电力生产系统当中，定期对汽轮机大轴进行检测的工作直接影响着后续整体的工作过程。

当汽轮机大轴产生较大程度的弯曲时，汽轮机在进行工作的过程当中便会随之一起产生极大程度的晃动，影响正常工作的进行，当其弯曲程度超过汽轮机工作时的可接受程度时，甚至会带来极大的安全问题。

文章对汽轮机大轴弯曲时的状态以及类别等进行深入调查，不断分析这些状态产生的根本原因，并且针对不同的原因对如何有效防止汽轮机大轴的弯曲提出一定的参考意见，以期为机组的工作提供一定的建议。

标签：汽轮机;大轴弯曲;原因及对策引言汽轮机在火力发电厂当中进行使用的过程当中，不断地在高温高压环境当中进行工作，整个工作过程不仅仅需要长时间的告诉运转，更是需要承受许许多多外力因素所带来的影响。

虽然汽轮机往往具有极其精密且复杂的架构，但是在工作过程当中仍旧会由于这些外力因素的影响使得其大轴产生弯曲。

在相关操作人员未能及时关注到这一现象发生的同时，带来的是非常重大的安全事故以及对于企业经济利益的大幅度影响。

对此，需要不断对其弯曲产生的原因进行分析，关注如何有效避免去弯曲的防范措施，在降低其安全隐患的同时避免为企业带来大量的经济损失。

一、汽轮机大轴弯曲（一）表现汽轮机在工作过程当中，及时对大轴弯曲这一现象进行判断就需要相关的操作人员深刻了解大轴弯曲的表现。

主要包括：在工作过程当中，汽轮机突然产生异常的晃动，同时部分部件的位置可能会伴随着火花的存在;停止工作的时间相比较正常状态明显加快，甚至会出现急刹车，使得工作过程难以顺利进行。

（二）类别第一类，永久性弯曲。

汽轮机大轴在产生这一类弯曲现象的时候，通常会出现转子在工作过程当中不断与其他部位产生摩擦以及汽轮机的气缸由于自身和外界人为等因素进水的现象。

当因为上述现象的发生导致汽轮机大轴产生弯曲的时候，通常在上述问题解决之后，汽轮机大轴产生的弯曲依旧不能恢复原状，而是继续保持弯曲状态。

第二类，热弯曲。

1、防止汽轮机大轴弯曲事故的技术措施2.1汽轮机冲转前必须符合以下条件，否则禁止启动。

2.1.1 高压外缸上、下缸温差不超过42℃、高压内缸上、下缸温差不超过35℃。

2.1.2 主蒸汽温度至少高于汽缸最高金属温度50℃，但不超过427℃，蒸汽过热度不低于56℃。

2.2 冲转前，转子应进行充分连续盘车，一般不少于2—4小时（热态启动取大值），并应尽可能避免中间停止盘车，如发生盘车时间中断，则要延长盘车时间。

2.3 热态启动前检查停机记录，与正常停机曲线比较，发现异常情况应及时汇报处理。

2.4 机组启动前应先送汽封汽，后抽真空。

轴封汽源应与金属温度相匹配，低压轴封汽温度控制在150℃。

轴封汽管路应充分暖管、疏水，防止水或冷汽从汽封进入汽轮机。

2.5 启动升速过程中应有专人监视（测量）振动，如有异常应查明原因并处理，汽轮机升速过程中若轴振动达到0.125mm时报警、轴振动超过0.254mm应立即打闸停机，严禁硬闯临界转速或降速暖机，过临界转速时瓦盖振动超0.1mm过应立即打闸停机。

2.6 机组启动中因振动异常而停止启动后，必须经全面检查并确认机组以符合启动条件后且连续盘车不少于4小时（或大轴晃动值降至正常值时）才能再次启动，严禁盲目再次启动。

2.7 启动或低负荷时不得投入再热汽减温器喷水，减温器喷水投入时应先开启截止门，然后投入调整门，以减少截止门的冲刷。

2.7 启动过程中疏水系统投入时应注意保持凝结器水位低于疏水联箱的标高。

2.8 当主蒸汽温度过热度较低时，调速汽门的大幅度摆动，有可能引起汽轮机一定程度水冲击，此时应严密监视机组振动、胀差、轴向位移等数值，如有异常应立即打闸停机。

2.9 机组在启、停和变工况运行过程中，应按规定的曲线控制蒸汽参数的变化，主蒸汽、再热汽温的变化率及汽缸金属温度的变化率不大于规程规定，并保持一定的过热度，要避免汽温大幅度直线变化，当10分钟内汽温上升或下降达50℃时，应打闸停机。
