复合材料力学性能的研究

复合材料结构力学

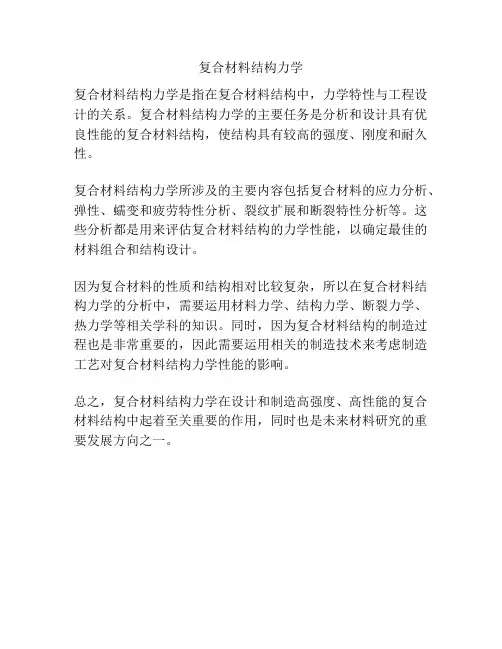

复合材料结构力学是指在复合材料结构中，力学特性与工程设计的关系。复合材料结构力学的主要任务是分析和设计具有优良性能的复合材料结构，使结构具有较高的强度、刚度和耐久性。

复合材料结构力学所涉及的主要内容包括复合材料的应力分析、弹性、蠕变和疲劳特性分析、裂纹扩展和断裂特性分析等。这些分析都是用来评估复合材料结构的力学性能，以确定最佳的材料组合和结构设计。

因为复合材料的性质和结构相对比较复杂，所以在复合材料结构力学的分析中，需要运用材料力学、结构力学、断裂力学、热力学等相关学科的知识。同时，因为复合材料结构的制造过程也是非常重要的，因此需要运用相关的制造技术来考虑制造工艺对复合材料结构力学性能的影响。

总之，复合材料结构力学在设计和制造高强度、高性能的复合材料结构中起着至关重要的作用，同时也是未来材料研究的重要发展方向之一。

．｜ＡＮＵＡＲＹ＼ＦＥＢＲＩ！ＡＲＹ　Ｉ加３－应用　

ＰＰ／ＣａＣＯ３复合材料的力学性能研究　

张志洪　

广州本田汽车有限公司研发中心广东广州５１０７００　

摘要：通过采用熔融共混的方法制备了ＰＰ／ＣａＣＯ　复合材料，然后对复合材料的力学性能进行分析，研究　了微米级和纳米级ＣａＣＯ　的表面处理、含量对ＰＰ￣ＣａＣＯ　复合材料力学性能的影响规律，并对此影响规律进　

行合理的解释。　关键词：ＰＰ／ＣａＣＯ，复合材料力学性能微米ＣａＣＯ３　纳米ＣａＣＯ３　

聚丙烯（ＰＰ）是由丙烯聚合而得到的高分子化合　

物。由于其原料丰富，合成工艺比较简单，与其他通用　

热塑性塑料相比，ＰＰ具有相对密度小、价格低、加工性　

好以及综合性能较好等特点，其屈服强度、拉伸强度、　

表面硬度及弹性模量均较优异，并有突出的耐应力开　

裂性和耐磨性，因而在汽车工业、家用电器、建筑行业　

等多方而得到广泛的应用。但ＰＰ也存在低温脆性、韧　

性差以及机械性能较低、成型收缩率大等缺点，因此在　

应用上作为结构材料使用时受到了很大限制。为了扩　

大ＰＰ的应用范围并降低成本，必须对ＰＰ进行一定的　

改性［１．２１。由于物理填充改性的工艺简单、原材料成本　

较低，特别是随着纳米技术的发展，将纳米无机刚性粒　

子填充到聚合物中进行改性，开发出高性能的新型复　

合材料，已成为了近年来材料领域研究的一个热点ｐ棚。　

本文主要研究了微米级和纳米级ＣａＣＯ，对ＰＰ的　

填充改性，讨论了ＣａＣＯ　的表面处理、含量对复合材　

料力学性能的影响规律，为ＣａＣＯ　填充ＰＰ复合材料　

的加工和应用提供了一些理论基础。　

１实验部分　

１．１实验原料　

ＰＰ：Ｔ３０Ｓ，中国石化武汉凤凰股份有限公司，在标　

准测试条件下熔融指数为３．２：ｇ／１０ｍｉｎ；　

作者简介：张志洪，男，１９７９年出生，硕士，长期从事聚合物成型　加工、聚合物性能测试等领域的研究工作。　微米级ＣａＣＯ，：ＢＴ一３，广东恩平燕华化工实业有　

限公司，平均粒径为１．５　ｍ；　

玻璃纤维增强环氧树脂复合材料的力学性能研究

玻璃纤维增强环氧树脂复合材料（GF/EP）是一种具有较高强度和刚度的复合材料，具有广泛的应用领域，如航空航天、汽车、建筑等。本文旨在研究GF/EP复合材料的力学性能，包括拉伸性能、弯曲性能和冲击性能。

首先，我们需要介绍GF/EP复合材料的制备方法。一般来说，GF与EP树脂通过浸渍，层叠和固化的过程制备成复合材料。在浸渍过程中，将玻璃纤维预先浸泡在环氧树脂中，使其充分浸润纤维，然后将多层的浸渍玻璃纤维叠加在一起，形成预定形状的复合材料。最后，通过热固化或辐射固化使复合材料固化。

接下来，我们将研究GF/EP复合材料的拉伸性能。拉伸性能主要包括拉伸强度和拉伸模量。拉伸强度是指材料在拉伸过程中的最大承载能力，而拉伸模量是指材料在拉伸过程中的刚度。通过拉伸试验可以获得拉伸曲线，通过分析拉伸曲线可以计算出拉伸强度和拉伸模量。

然后，我们将研究GF/EP复合材料的弯曲性能。弯曲性能主要包括弯曲强度和弯曲模量。弯曲强度是指材料在弯曲过程中的最大承载能力，而弯曲模量是指材料在弯曲过程中的刚度。通过弯曲试验可以获得弯曲曲线，通过分析弯曲曲线可以计算出弯曲强度和弯曲模量。

最后，我们将研究GF/EP复合材料的冲击性能。冲击性能主要包括冲击强度和冲击韧性。冲击强度是指材料在冲击过程中吸收的最大能量，而冲击韧性是指材料在冲击过程中的延展性能。通过冲击试验可以获得冲击曲线，通过分析冲击曲线可以计算出冲击强度和冲击韧性。 通过以上研究，可以得出GF/EP复合材料的力学性能。这些性能可以与其他材料进行比较，评估复合材料的优势。此外，还可以通过改变制备工艺或改变纤维含量等方式来改善复合材料的力学性能。

综上所述，本文研究了GF/EP复合材料的力学性能，包括拉伸性能、弯曲性能和冲击性能。通过对这些性能的研究，可以评估复合材料的性能，并为进一步提高复合材料的性能提供参考。

复合材料力学性能表征(characterization of mechanical properties of composites）

力学性能包括拉伸、压缩、弯曲、剪切、冲击、硬度、疲劳等，这些数据的取得必须严格遵照标准。试验的标准环境条件为：温度23℃±2℃，相对湿度45％～55%，试样数量每项试验不少于5个.

此检测方法适用于树脂基复合材料，金属基复合材料力学性能可参考此方法进行.

拉伸 拉伸试验是对尺寸符合标准的试样，在规定的试验速度下沿纵轴方向施加拉伸载荷,直至其破坏。通过拉伸试验可获得如下材料的性能指标：

式中P为最大载荷，N；b，h分别为试样的宽度和厚度，mm。

式中△L为试样破坏时标距L0内的伸长量,mm；L0为拉伸试样的测量标距，mm。

拉伸弹性模量Et

式中△P为载荷一形变曲线上初始直线段的载荷增量,N；△L为与△P相对应的标距L0内的变形增量,mm。

由于复合材料的各向异性，特别是用单向预浸带做的复合材料通常同时测以下项目：

σL:∥纤维方向的拉伸强度；

σT：⊥纤维方向的拉伸强度；

EL：∥纤维方向的拉伸模量;

ET：⊥纤维方向的拉伸模量.

应力—应变曲线记录拉伸过程中应力-应变变化规律的曲线，用于求取材料的力学参数和分析材料拉伸破坏的机制。

压缩 对标准试样的两端施加均匀的、连续的轴向静压加载荷，直至试样破坏，以获得有关压缩性能的参数，若压缩试验中试样破坏或达最大载荷时的压缩应力为P(N),试样横截面积为F（mm2），则压缩强度σc为：

由压缩试验中应力-应变曲线上初始直线段的斜率，即应力与应变之比，可求出压缩弹性模量（MPa）。

由于复合材料的各向异性，特别是用单向预浸带做的复合材料通常同时测

σL：∥纤维方向的压缩强度；

σT：⊥纤维方向的压缩强度；

EL：∥纤维方向的压缩模量;

ET：上纤维方向的压缩模量. 弯曲复合材料在弯曲试验中受力状态比较复杂,拉、压、剪、挤压等力同时对试样作用，因而对成型工艺配方,试验条件等因素的敏感性较大。用弯曲试验作为筛选试验是简单易行的方法。
