乐清市民威电器有限公司
DZ15LE系列漏电断路器
概述DZ15LE系列漏电断路器 (以下简称断路器)，它是一种中性对地的漏电保护装 置、适用于交流50Hz，额定电压为380V，
额定电流至63A(100A)的电路中， 作漏电保护之用，也可用来防止因设备绝缘损坏，产生接地故障电流而引起的火灾危
险，并可用来保护线路和电动机的过载及短路，亦可作为线路的不频繁转换及电动机不频繁起动之用。为电子漏电保护电器.
本产品符合GB6829、 14048.2标准。
正常工作条件
正常工作条件和安装条件
安装地点的海拔不超过2000m。
周围空气温度
上限值不超过+40℃；
下限值不低于-5℃；
24小时内平均温度不超过+35℃。
大气条件
大气的相对湿度在周围最高温度+40℃时不超过50%， 在较低的温度下可以有
较高的相对湿度，最湿月的平均最大相对湿度不超过90%。 同时该月的月平均最
低温度不超过+25℃，平考虑到温度变化发生在产品表面上凝霜。
乐清市民威电器有限公司
安装条件
垂直安装，各方向倾斜不超过5℃°。
安装类别
断路器的安装类别为Ⅲ类
污染等级为3级。
漏电断路器安装场所福建的外磁场在任何方向不超过地磁场的5倍。
型号及其含义
注：配电保护用过电流脱扣器代号为1；电动机保护用过电流脱扣器代号为2。
分类
按断路器的极数分为；二极、三极、四极、三极四线。
按断路器的用途分为：配电用，保护电动机用（仅适用于三极）。
产品规格及参数
基本规格及参数
漏电断路器最大分断时间见表
基本规格及参数见表
乐清市民威电器有限公司
主要技术参数
额定短路分断能力应不低于表3的规定
额定剩余接通分断能力应符合表4的规定
主电流中不导致误动作的过电流极限值。 漏电断路器在多相电路不平衡负载时及平衡负载时， 不导致误动作的过电流极限
值为6In。
操作循环次数与试验参数应符合表5规定
过电流脱扣器的保护特性
乐清市民威电器有限公司

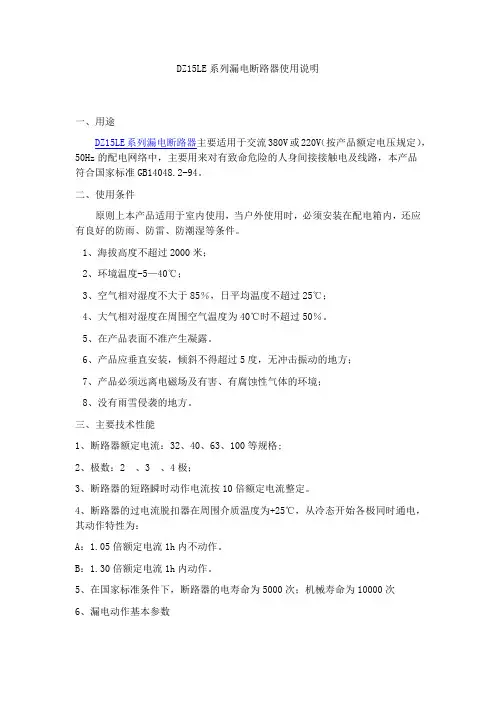

DZ15LE系列漏电断路器使用说明
一、用途
DZ15LE系列漏电断路器主要适用于交流380V或220V（按产品额定电压规定），50Hz的配电网络中，主要用来对有致命危险的人身间接接触电及线路，本产品符合国家标准GB14048.2-94。
二、使用条件
原则上本产品适用于室内使用，当户外使用时，必须安装在配电箱内，还应有良好的防雨、防雷、防潮湿等条件。
1、海拔高度不超过2000米；
2、环境温度-5—40℃；
3、空气相对湿度不大于85％，日平均温度不超过25℃；
4、大气相对湿度在周围空气温度为40℃时不超过50％。
5、在产品表面不准产生凝露。
6、产品应垂直安装，倾斜不得超过5度，无冲击振动的地方；
7、产品必须远离电磁场及有害、有腐蚀性气体的环境；
8、没有雨雪侵袭的地方。
三、主要技术性能
1、断路器额定电流：32、40、63、100等规格;
2、极数：2 、3 、4极；
3、断路器的短路瞬时动作电流按10倍额定电流整定。
4、断路器的过电流脱扣器在周围介质温度为+25℃，从冷态开始各极同时通电，其动作特性为：
A：1.05倍额定电流1h内不动作。
B：1.30倍额定电流1h内动作。
5、在国家标准条件下，断路器的电寿命为5000次；机械寿命为10000次
6、漏电动作基本参数 四、使用与维护
1、漏电断路器的漏电、过载、短路保护特性由制造厂制定，使用过程不允许随意调整，免致影响性能。
2、在合闸通电状态下按动按钮，以此检查漏电断路器的脱扣功能正常与否，为确保运行正常，必须定期（每星期）试跳一次。同时，在新装机停用再启用前均检查漏电断路器确能正常工作方可使用。
3、漏电断路器经常自动跳闸，应严格检查相线对地泄露电流是否超过规定动作电流值，并查找排除电路故障后，须将操作手柄往下扳动至“分”位置，使机构进入“再扣”后，才重新合闸操作。
4、漏电断路器因短路断开，应检查触头是否烧毁及磨损情况，如烧毁严重或出现凹坑时需重拆修理才能使用。漏电断路器如有故障，请用户不要自行拆卸，应尽快送回厂家修理，如具有维修能力，亦应先征得厂家同意，免致因参数不符合而发生危险。

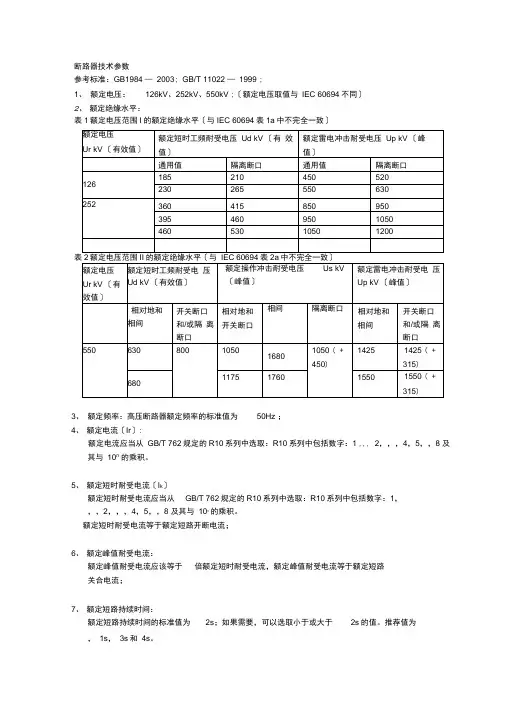

断路器技术参数
参考标准：GB1984 — 2003; GB/T 11022 — 1999 ;
1、 额定电压： 126kV、252kV、550kV ;〔额定电压取值与 IEC 60694不同〕
2、 额定绝缘水平：
表1额定电压范围I的额定绝缘水平〔与IEC 60694表1a中不完全一致〕
额定电压
Ur kV 〔有效值〕 额定短时工频耐受电压 Ud kV 〔有 效值〕 额定雷电冲击耐受电压 Up kV 〔峰
值〕
通用值 隔离断口 通用值 隔离断口
126 185 210 450 520
230 265 550 630
252 360 415 850 950
395 460 950 1050
460 530 1050 1200
表2额定电压范围II的额定绝缘水平〔与 IEC 60694表2a中不完全一致〕
额定电压
Ur kV 〔有
效值〕 额定短时工频耐受电 压Ud kV 〔有效值〕 额定操作冲击耐受电压 Us kV
〔峰值〕 额定雷电冲击耐受电 压Up kV 〔峰值〕
相对地和
相间 开关断口
和/或隔 离断口 相对地和
开关断口 相间 隔离断口 相对地和
相间 开关断口
和/或隔 离断口
550 630 800 1050 1680 1050 ( +
450) 1425 1425 ( +
315)
680 1175 1760 1550 1550 ( +
315)
3、 额定频率：高压断路器额定频率的标准值为 50Hz ；
4、 额定电流〔Ir〕:
额定电流应当从 GB/T 762规定的R10系列中选取：R10系列中包括数字：1 ,,, 2，，，4，5，，8 及其与 10n 的乘积。
5、 额定短时耐受电流〔Ik〕
额定短时耐受电流应当从 GB/T 762规定的R10系列中选取：R10系列中包括数字：1，
，，2，，，4，5，，8 及其与 10“ 的乘积。
额定短时耐受电流等于额定短路开断电流；
DZ15LE 透明漏电塑壳断路器产品型号DZ15LE-40TDZ15LE-40TDZ20-100TDZ20-100T极数23/423/4
额定最大电流4040100100额定绝缘电压AC400VAC400VAC400VAC400V分断性能(AC400V)Icu(kA)3355Ics(kA)3355飞弧距离≤50≤50≤70≤70国际标准IEC 60947-2国家标准GB 14048.2认证证书
CCC
DZ15LE-40TDZ15LE-40TDZ20-100TDZ20-100TW5682/10770100/130L212221230254H73.573.58280*具体尺寸见产品附带“易装卡（easy card）”或者说明书外形及安装尺寸技术参数产品特征■ 安装便捷 全新的易装卡(easy card)概念,凹凸设计,颠覆传统的安装方式,更精确,更方便■ 分断可视 进口PC材料,透明度高,分断点清晰可视■ 适用面广 抗冲击,耐腐蚀,高阻燃,能够适合工地恶劣的工作环境
单位：mm
64Delixi ElectricDZ15LE 透明漏电塑壳断路器选型壳架透明系列电流极数
剩余电流最大分断时间用途DZ15LE40T162S2
40100T10：10A16:16A……2:2P3:3P4:4PS: 30mAW: 50mAQ: 75mAY: 100mAR: 200mAT: 300mA缺省：0.1s2： 0.2s3： 0.3s4： 0.4s5： 0.5s6： 0.6s缺省：配电保护M：电动机保护
例子：DZ20100TY163表示DZ20,100壳架，Y型分断能力，16A，3极，无附件选型指南
