干粉灭火系统组件及设置要求

  • 格式：doc
  • 大小：12.00 KB
  • 文档页数：3

第 1 页 共 3 页 干粉灭火系统组件及设置要求

干粉灭火系统是一种常见的灭火系统，常用于灭火器械库、变电所以及化工厂等场所。本文将介绍干粉灭火系统的组件和设置要求。

一、干粉灭火系统组件

1. 灭火器：干粉灭火器是干粉灭火系统的核心组件，常用的干粉灭火剂包括ABC干粉和BC干粉。ABC干粉可用于灭木材、纸张、油脂及其他可燃液体等各种类型的火灾；BC干粉则适用于灭电器、液化气等火灾。

2. 储粉装置：干粉灭火系统需要一个储粉装置来存放足够量的干粉灭火剂，并在火灾发生时将其释放到火灾现场。储粉装置通常由储粉罐和储粉管路组成，储粉罐通常是一个压力容器，内部装有干粉灭火剂，并通过压缩气体或氮气维持一定的压力。

3. 触发装置：触发装置是干粉灭火系统的控制装置，用于在火灾发生时自动或手动激活系统。触发装置常见的有感温探测器、光电感烟探测器、手动报警按钮等。当触发装置检测到火灾信号时，系统将自动释放干粉灭火剂。

4. 管路系统：管路系统是将干粉灭火剂从储粉装置运输到火灾现场的通道。管路系统包括主管道、支管道和喷头等组件。主管道负责将干粉灭火剂从储粉罐输送到火灾现场，支管道将干粉灭火剂分配到不同的喷头上，喷头则将干粉灭火剂喷洒到火灾源上。 第 2 页 共 3 页 5. 排放装置：排放装置是干粉灭火系统中的一个重要组件，控制干粉灭火剂的喷洒方式和范围。常见的排放装置包括喷头、喷头盒、喷头管路等，可根据具体的灭火需求进行选择。

二、干粉灭火系统设置要求

1. 环境要求：干粉灭火系统应设置在防尘、防潮、通风良好的场所，避免阳光直射和高温环境。

2. 系统容量：根据被保护区域的大小和火灾风险级别确定干粉灭火系统的容量。通常情况下，干粉灭火系统的容量应能够在规定的时间内将干粉灭火剂喷洒到被保护区域，并有效控制火势。

3. 管道布置：干粉灭火系统的管道布置应合理，确保干粉灭火剂能够迅速、均匀地喷洒到火灾源上。管道应尽量避免弯曲和死角，保证畅通。

4. 喷头选择：根据被保护区域的火灾风险和特殊环境，选择合适的喷头。不同的喷头有不同的出口流量和喷射方式，如圆锥形喷口、喷雾式喷口等。

5. 触发装置设置：触发装置应设置在易燃物料周围，以便在火灾发生时能及时检测到火灾信号并触发系统。

6. 储粉装置安装：储粉装置应安装在干燥、通风、结构牢固的地方，并远离火源和易燃物料。 第 3 页 共 3 页 7. 周期检查：定期对干粉灭火系统的组件进行检查和维护，确保系统的正常工作。检查内容包括触发装置、储粉罐压力、管道连接等。

总结：

干粉灭火系统是一种常见的灭火系统，由灭火器、储粉装置、触发装置、管路系统和排放装置等组件组成。设置干粉灭火系统时需要考虑环境要求、系统容量、管道布置、喷头选择、触发装置设置以及储粉装置安装等因素。定期检查和维护干粉灭火系统，确保其正常工作，提高灭火效果。

合集下载

水喷雾灭火系统组件及设置要求

水喷雾灭火系统组件及设置要求

第一章 水喷雾灭火系统组件及设置要求

系统由水雾喷头、雨淋阀、过滤器、供水管道等主要部件组成。本节主要介绍部件的构成及其设置要求。

一、水雾喷头

水雾喷头是在一定的压力作用下，利用离心或撞击原理将水流分解成细小水雾滴的喷头。

（一）水雾喷头分类

水雾喷头按结构可分为离心雾化型水雾喷头和撞击型水雾喷头两种。

1．离心雾化型水雾喷头

离心雾化型水雾喷头，由喷头体、涡流器组成，在较高的水压下通过喷头内部的离心旋转形成水雾喷射出来，它形成的水雾同时具有良好的电绝缘性，适合扑救电气火灾。但离心雾化型水雾喷头的通道较小，时间长了容易堵塞。离心雾化型的水雾喷头有A型和B型两种，其外形如图3-4-6和图3-4-7 所示。A型水雾喷头的进水口与出水口成90°角度，安装后喷头出水方向可在一定范围内进行调节。B型水雾喷头的出水口和进水口在一条直线上，安装后是完全固定不可调节的。

2．撞击型水雾喷头

撞击型水雾喷头的压力水流通过撞击外置的溅水盘，在设定区域分散为均匀锥形水雾。喷头由溅水盘、分流锥、框架本体和滤网组成。撞击型水雾喷头根据需要可以水平安装，也可以下垂、斜向方向安装，其外形如图3-4-8。

（二）水雾喷头主要性能参数

1．工作压力 水雾喷头的雾化效果与喷头的工作压力有直接的关系。通常情况下，喷头的工作压力越高，其水雾滴粒径愈小，雾化效果越好，灭火和冷却的效率也就越高。当水雾喷头工作压力大于或等于时，能获得良好的分布形状和雾化效果，满足防护冷却的要求；在压力大于或等于时，能获得良好的雾化效果，满足灭火的要求。水喷雾头的工作压力，当用于灭火时不应小于；当用于防护冷却时不应小于，但对于甲B、乙、丙类液体储罐不应小于。

2．雾化角

3．流量系数

水雾喷头的流量系数K从K为16～102。由水雾喷头生产厂家自己确定。

泡沫灭火系统组件及设置要求

泡沫灭火系统组件及设置要求

泡沫灭火系统一般由泡沫液、泡沫消防水泵、泡沫混合液泵、泡沫液泵、泡沫比例混合器装置、压力容器、泡沫产生装置、火灾探测与启动控制装置、控制阀门及管道及其它附件组成。系统组件必须经国家级产品质量监督检验机构检验合格，并且必须符合设计用途。

一、泡沫消防泵

（一）泡沫消防水泵、泡沫混合液泵的选择与设置要求

泡沫消防水泵、泡沫混合液泵应选择特性曲线平缓的离心泵，且其工作压力和流量应满足系统设计要求；当采用水力驱动平衡式比例混合装置时，应将其消耗的水流量计入泡沫消防水泵的额定流量内；当采用环泵式比例混合器时，泡沫混合液泵的额定流量应为系统设计流量的倍；泵进口管道上，应设置真空压力表或真空表；泵出口管道上，应设置压力表、单向阀和带控制阀的回流管。

（二）泡沫液泵的选择与设置要求

泡沫液泵的工作压力和流量应满足系统最大设计要求，并应与所选比例混合装置的工作压力范围和流量范围相匹配，同时应保证在设计流量下泡沫液供给压力大于最大水压力；泡沫液泵的结构形式、密封或填充类型应适宜输送所选的泡沫液，其材料应耐泡沫液腐蚀且不影响泡沫液的性能；除水力驱动型泵外，泡沫液泵应按《泡沫灭火系统设计规范》(GB50151-2010)对泡沫消防泵的相关规定设置动力源和备用泵，备用泵的规格型号应与工作泵相同，工作泵故障时应能自动与手动切换到备用泵；泡沫液泵应耐受时长不低于10min的空载运行。

二、泡沫比例混合器

泡沫比例混合器是一种使水与泡沫原液按规定比例混合成的混合液，以供泡沫产生设备发泡的装置。我国目前生产的泡沫比例混合器有环泵式泡沫比例混合器、压力式泡沫比例混合器、平衡压力泡沫比例混合器、管线式泡沫比例混合器。

（一）环泵式泡沫比例混合器

环泵式泡沫比例混合器固定安装在泡沫消防泵的旁路上，其混合流程如图3-7-7所示。环泵式泡沫比例混合器的限制条件较多，设计难度较大，达到混合比时间较长。但其结构简单、工程造价低且配套的泡沫液储罐为常压储罐，便于操作、维护、检修、试验。

泡沫灭火系统组件及设置要求 2

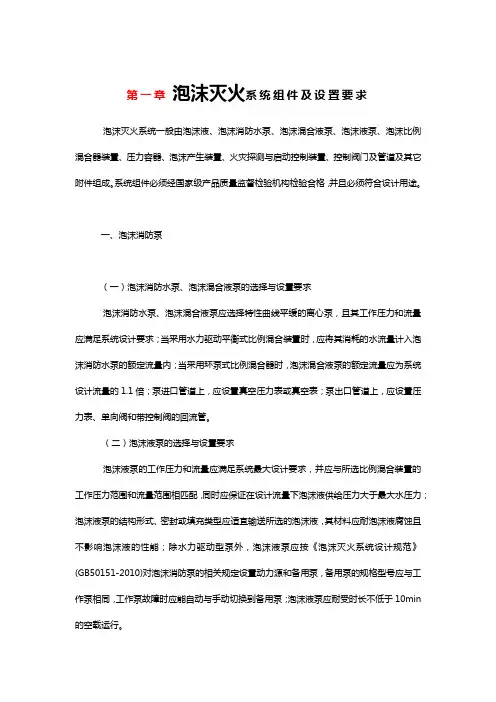

泡沫灭火系统组件及设置要求 2
