调节阀的工作原理

调节阀是一种常见的工业控制元件，用于控制流体介质（如液体、气体）的流量、压力、温度等参数。它通过改变阀门的开度来调节介质的流量或压力，实现对系统的精确控制。

一、调节阀的基本组成部分

1. 阀体：调节阀的外壳，通常由金属材料制成，具有良好的耐压性能。

2. 阀座：固定在阀体内部，与阀芯配合，控制流体的通断。

3. 阀芯：可移动的阀门部分，通过与阀座的配合来调节介质的流量或压力。

4. 传动装置：用于控制阀芯的开度，通常包括手动装置、电动装置、气动装置等。

5. 密封装置：防止介质泄漏，通常由密封圈、填料等组成。

二、调节阀的工作原理

调节阀的工作原理可以分为两种类型：直线型和角度型。

1. 直线型调节阀

直线型调节阀的阀芯与阀座呈直线配合，通过改变阀芯的位置来改变阀门的开度。当阀芯向上移动时，阀门开度增大，介质流量增加；当阀芯向下移动时，阀门开度减小，介质流量减小。直线型调节阀通常用于对流量要求较高的场合。

2. 角度型调节阀

角度型调节阀的阀芯与阀座呈角度配合，通过旋转阀芯来改变阀门的开度。当阀芯顺时针旋转时，阀门开度增大，介质流量增加；当阀芯逆时针旋转时，阀门开度减小，介质流量减小。角度型调节阀通常用于对压力要求较高的场合。 三、调节阀的工作原理示意图

在一个简单的调节阀系统中，通常包括以下组成部分：阀门、传动装置、控制器和执行器。其工作原理如下：

1. 控制器接收信号：控制器根据系统的要求，接收输入信号，如温度、压力等参数。

2. 控制器发出信号：控制器根据输入信号的要求，通过输出信号控制传动装置的动作。

3. 传动装置执行动作：传动装置接收控制器的输出信号，通过电动机、气动装置等方式，改变阀门的开度。

4. 阀门调节介质流量：阀门的开度改变后，阀芯与阀座的配合关系发生变化，从而改变介质的流量或压力。

5. 反馈信号：传感器检测阀门的开度或介质的流量或压力，并将反馈信号发送给控制器。

调节阀的工作原理

调节阀是一种用来调节管道中流体（气体或液体）流量、压力、温度或液位的装置。它能根据需要自动或手动地调整流体通过导管的截面积，从而控制流量或压力。

调节阀的工作原理主要包括以下几个方面：

1. 阀门结构：调节阀通常由阀体、阀座、阀瓣（或阀盖）、阀杆等部件组成。阀门的开启或关闭、截面积的变化以及流体流量的调节，都是通过这些部件的相互协作来实现的。

2. 阀杆与阀瓣：阀杆是阀门开闭的关键部件，通过旋转或上下移动来控制阀瓣的开启程度。阀杆上的阀瓣则可以根据阀杆的运动进行旋转或上下移动，从而改变阀门通道的开闭程度。

3. 弹簧与导向结构：在某些调节阀中，通过设置弹簧和导向结构来提供稳定的开启或关闭力，并消除异物对阀门正常工作的干扰。

4. 流体作用力：调节阀内通过流体的作用力来实现阀瓣的开启或关闭。当流体压力作用在阀瓣上时，会使阀瓣自动开启；相反，当压力减小时，阀瓣则会自动关闭，从而实现流量的调节。

5. 控制机构：调节阀通常配备了一种控制机构，可以根据需要手动或自动地控制阀杆的运动。手动控制需要通过人工旋转或移动阀杆来调整阀门开启程度；自动控制则通过与自动控制系统连接，根据预设的参数来调节阀门开闭情况。

综上所述，调节阀利用阀杆和阀瓣的相互作用，通过流体作用力和控制机构的调节，实现对流体流量、压力或温度的精确控制。这些工作原理保证了调节阀在工业生产和流体系统中的广泛应用。

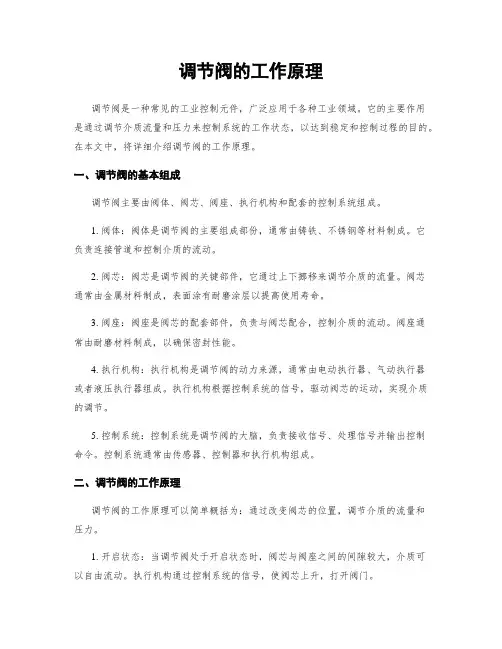

调节阀的工作原理

调节阀是一种常见的工业控制元件，广泛应用于各种工业领域。它的主要作用是通过调节介质流量和压力来控制系统的工作状态，以达到稳定和控制过程的目的。在本文中，将详细介绍调节阀的工作原理。

一、调节阀的基本组成

调节阀主要由阀体、阀芯、阀座、执行机构和配套的控制系统组成。

1. 阀体：阀体是调节阀的主要组成部份，通常由铸铁、不锈钢等材料制成。它负责连接管道和控制介质的流动。

2. 阀芯：阀芯是调节阀的关键部件，它通过上下挪移来调节介质的流量。阀芯通常由金属材料制成，表面涂有耐磨涂层以提高使用寿命。

3. 阀座：阀座是阀芯的配套部件，负责与阀芯配合，控制介质的流动。阀座通常由耐磨材料制成，以确保密封性能。

4. 执行机构：执行机构是调节阀的动力来源，通常由电动执行器、气动执行器或者液压执行器组成。执行机构根据控制系统的信号，驱动阀芯的运动，实现介质的调节。

5. 控制系统：控制系统是调节阀的大脑，负责接收信号、处理信号并输出控制命令。控制系统通常由传感器、控制器和执行机构组成。

二、调节阀的工作原理

调节阀的工作原理可以简单概括为：通过改变阀芯的位置，调节介质的流量和压力。

1. 开启状态：当调节阀处于开启状态时，阀芯与阀座之间的间隙较大，介质可以自由流动。执行机构通过控制系统的信号，使阀芯上升，打开阀门。 2. 关闭状态：当调节阀处于关闭状态时，阀芯与阀座之间的间隙较小，介质无法通过。执行机构通过控制系统的信号，使阀芯下降，关闭阀门。

3. 调节状态：当调节阀处于调节状态时，阀芯的位置处于开启和关闭之间，介质的流量和压力可以根据阀芯位置的变化而调节。执行机构通过控制系统的信号，使阀芯上下挪移，调节阀门的开度。

调节阀的工作原理基于流体力学原理，主要包括压力平衡原理和流量平衡原理。

1. 压力平衡原理：调节阀的阀芯和阀座之间的压力差是控制介质流量的关键。当阀芯升起时，阀座上方的压力降低，下方的压力增加，介质开始流动；当阀芯下降时，阀座上方的压力增加，下方的压力降低，介质住手流动。通过控制阀芯的运动，可以调节介质的流量。

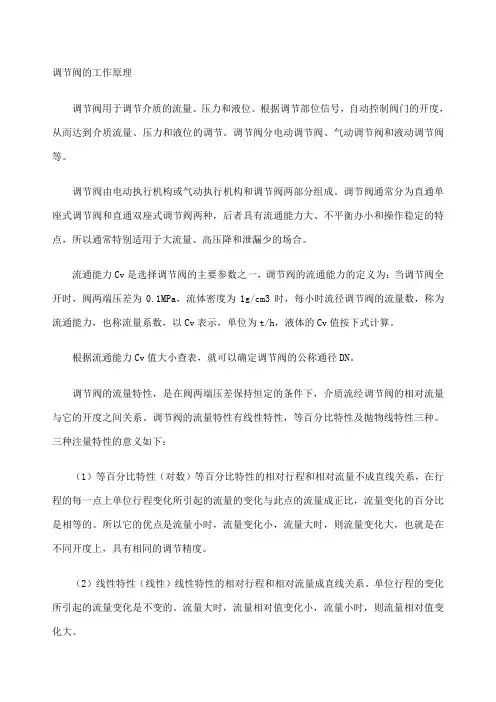

调节阀的工作原理

调节阀用于调节介质的流量、压力和液位。根据调节部位信号，自动控制阀门的开度，从而达到介质流量、压力和液位的调节。调节阀分电动调节阀、气动调节阀和液动调节阀等。

调节阀由电动执行机构或气动执行机构和调节阀两部分组成。调节阀通常分为直通单座式调节阀和直通双座式调节阀两种，后者具有流通能力大、不平衡办小和操作稳定的特点，所以通常特别适用于大流量、高压降和泄漏少的场合。

流通能力Cv是选择调节阀的主要参数之一，调节阀的流通能力的定义为：当调节阀全开时，阀两端压差为0.1MPa，流体密度为1g/cm3时，每小时流径调节阀的流量数，称为流通能力，也称流量系数，以Cv表示，单位为t/h，液体的Cv值按下式计算。

根据流通能力Cv值大小查表，就可以确定调节阀的公称通径DN。

调节阀的流量特性，是在阀两端压差保持恒定的条件下，介质流经调节阀的相对流量与它的开度之间关系。调节阀的流量特性有线性特性，等百分比特性及抛物线特性三种。三种注量特性的意义如下：

（1）等百分比特性（对数）等百分比特性的相对行程和相对流量不成直线关系，在行程的每一点上单位行程变化所引起的流量的变化与此点的流量成正比，流量变化的百分比是相等的。所以它的优点是流量小时，流量变化小，流量大时，则流量变化大，也就是在不同开度上，具有相同的调节精度。

（2）线性特性（线性）线性特性的相对行程和相对流量成直线关系。单位行程的变化所引起的流量变化是不变的。流量大时，流量相对值变化小，流量小时，则流量相对值变化大。 （3）抛物线特性流量按行程的二方成比例变化，大体具有线性和等百分比特性的中间特性。

从上述三种特性的分析可以看出，就其调节性能上讲，以等百分比特性为最优，其调节稳定，调节性能好。而抛物线特性又比线性特性的调节性能好，可根据使用场合的要求不同，挑选其中任何一种流量特性。

调节阀又名控制阀，通过接受调节控制单元输出的控制信号，借助动力操作去改变流体流量。调节阀一般由执行机构和阀门组成。如果按其所配执行机构使用的动力，调节阀可以分为气动调节阀、电动调节阀、液动调节阀三种，即以压缩空气为动力源的气动调节阀，以电为动力源的电动调节阀，以液体介质(如油等)压力为动力的电液动调节阀，另外，按其功能和特性分，线性特性，等百分比特性及抛物线特性三种.现场总线型调节阀等。
