常用金属材料的使用温度及限制条件

铝合金使用温度范围

铝合金是一种常用的金属材料，具有轻质、高强度、耐腐蚀等优点，在工业和日常生活中广泛应用。然而，铝合金的使用温度范围是有限的，超出了这个范围就会导致材料性能的下降甚至失效。本文将从不同铝合金的使用温度范围、影响铝合金性能的因素以及如何正确选择铝合金材料等方面进行介绍。

一、铝合金的使用温度范围

铝合金的使用温度范围根据合金成分的不同而有所差异。一般来说，常见的铝合金可以分为两类：铝硬质合金和铝软质合金。铝硬质合金主要包括铝铜合金、铝镁合金、铝锌合金等，其使用温度范围较高；而铝软质合金主要包括纯铝和铝锰合金，其使用温度范围相对较低。

1. 铝硬质合金的使用温度范围

铝硬质合金通常用于制造航空航天、汽车、机械设备等领域的零件。其中，铝铜合金的使用温度范围一般在200℃以下，最高可达到300℃左右；铝镁合金的使用温度范围一般在250℃以下，最高可达到350℃左右；铝锌合金的使用温度范围一般在250℃以下，最高可达到400℃左右。需要注意的是，由于各个合金的具体成分和处理状态不同，其使用温度范围也会有所变化。

2. 铝软质合金的使用温度范围

铝软质合金通常用于制造电子产品、食品包装等领域的零件。纯铝的使用温度范围一般在100℃以下，最高可达到150℃左右；铝锰合金的使用温度范围一般在200℃以下，最高可达到250℃左右。由于铝软质合金的铝含量较高，其强度和硬度相对较低，因此使用温度范围也相对较低。

二、影响铝合金性能的因素

铝合金的使用温度范围受到多种因素的影响，主要包括合金成分、热处理状态、应力状态等。

1. 合金成分

铝合金的成分对其使用温度范围有着直接的影响。一般来说，含有高熔点元素的合金具有较高的使用温度范围，而含有低熔点元素的合金则具有较低的使用温度范围。例如，铝铜合金中的铜元素具有较高的熔点，因此其使用温度范围相对较高。

2. 热处理状态

热处理是指通过加热和冷却等工艺对铝合金进行处理，以改变其组织结构和性能。不同的热处理状态对铝合金的使用温度范围有着显著的影响。一般来说，经过固溶处理和时效处理的铝合金具有较高的使用温度范围，而未经处理或处理不当的铝合金则具有较低的使用温度范围。

常用材料热处理工艺参数

常用材料的热处理工艺参数取决于材料的组织性能要求、工艺性能要求和使用条件等因素。下面以几种常见的材料为例，介绍一些主要的热处理工艺参数。

碳钢是一种普遍使用的金属材料，其热处理工艺参数包括淬火温度、回火温度、保温时间等。一般来说，碳钢的淬火温度在800℃至900℃之间，回火温度在150℃至500℃之间。保温时间通常为1小时到3小时。

不锈钢是一类具有良好耐腐蚀性能的材料，其热处理工艺参数包括退火温度、固溶温度和时效温度。退火温度一般在800℃至900℃之间，固溶温度在1000℃至1200℃之间，时效温度在500℃至700℃之间。保温时间通常为1小时到5小时。

铝合金是一种轻质高强度的材料，其热处理工艺参数包括固溶温度、时效温度和时效时间等。固溶温度一般在480℃至520℃之间，时效温度在150℃至250℃之间。时效时间一般为1小时至10小时。

铜合金是一种导电性能良好的材料，其热处理工艺参数包括固溶温度、时效温度和时效时间等。固溶温度一般在800℃至950℃之间，时效温度在300℃至550℃之间。时效时间一般为1小时至10小时。

上述只是对于不同材料几种常见的热处理工艺参数进行了简单的介绍，实际工艺参数还需要根据具体材料的特性和要求进行调整。同时，热处理工艺参数的选择也应考虑到工艺设备和生产成本等因素。在实际应用中，可以通过试验和实践来确定最佳的热处理工艺参数。

实验时候温度会升高么？

有以下金属材料，并且有硫酸的浓度和温度配置，你看下。

不锈钢 (SUS316 、 SUS316L) ：温度 40 ℃以下，浓度 20% 左右；

904 钢 (SUS904 、 SUS904L) ：适于温度 40~60 ℃、浓度 20~75% ；温度 80 ℃、浓度 60% 以下；

高硅铸铁 (STSi15R) ：室温至 90 ℃之间各种浓度；

纯铅、硬铅：室温的各种温度；

S-05 钢 (0Cr13Ni7Si4) ： 90 ℃以下的浓硫酸，高温浓硫酸（ 120~150 ℃）；

普通碳钢：室温 70% 以上的浓硫酸；

铸铁：温度为室温的浓硫酸；

蒙乃尔、金属镍、因可耐尔：中温中等浓度的硫酸；

钛钼合金 (Ti-32Mo) ：沸点以下、 60% 的硫酸和 50 ℃以下、 98% 的硫酸；

哈氏合金 B 、 D ： 100 ℃以下、 75% 的硫酸；

哈氏合金 C ： 100 ℃左右的各种温度；

镍铸铁 (STNiCr202) ：室温 60~90% 的硫酸。

硫酸是一种价格便宜的强酸，它的水溶液对热的稳定性良好，在工业清洗中硫酸应用得很广泛。它的缺点是硫酸在清洗中生成的盐类有许多是水溶性较低的，比如用硫酸去除含钙盐的锅炉污垢时，由于与硫酸反应生成水溶性差的硫酸钙，所以去垢效果不好。相反改用盐酸处理，由于生成水溶性很好的氯化钙而除垢效果良好(在25℃时，100cm3水中只能溶解 0.208g硫酸钙，而可溶解74.5g时氯化钙)。

稀硫酸容易与钢铁反应并产生氢气，常温下，60%(质量)及以上浓度的硫酸会在钢铁表面形成钝化膜而使钢铁对它有耐蚀性93%(质量)以上时即使加热到煮沸条件也几乎不腐蚀钢铁。而铅与钢铁正相反，可溶于浓硫酸中，但对稀硫酸有良好的耐蚀性。其余金属与硫酸的反应情况归纳如下。

铝：易溶于10%(质量)的硫酸中，但对80%(质量)以上的硫酸有耐蚀性。

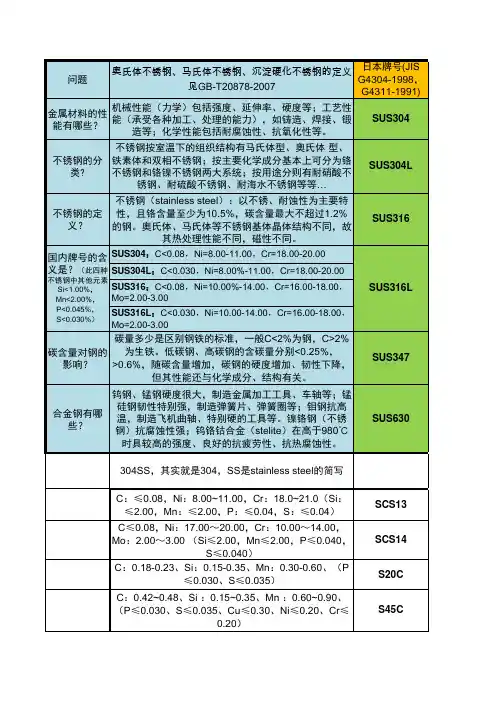

金属材料的性能有哪些？机械性能（力学）包括强度、延伸率、硬度等；工艺性能（承受各种加工、处理的能力），如铸造、焊接、锻造等；化学性能包括耐腐蚀性、抗氧化性等。SUS304

不锈钢的分类?不锈钢按室温下的组织结构有马氏体型、奥氏体 型、

铁素体和双相不锈钢；按主要化学成分基本上可分为铬不锈钢和铬镍不锈钢两大系统；按用途分则有耐硝酸不锈钢、耐硫酸不锈钢、耐海水不锈钢等等…SUS304L

不锈钢的定义？不锈钢（stainless steel）：以不锈、耐蚀性为主要特

性，且铬含量至少为10.5%，碳含量最大不超过1.2%

的钢。奥氏体、马氏体等不锈钢基体晶体结构不同，故其热处理性能不同，磁性不同。SUS316

SUS304：C<0.08，Ni=8.00-11.00，Cr=18.00-20.00

SUS304L：C<0.030，Ni=8.00%-11.00，Cr=18.00-20.00

SUS316：C<0.08，Ni=10.00%-14.00，Cr=16.00-18.00，Mo=2.00-3.00

SUS316L：C<0.030，Ni=10.00-14.00，Cr=16.00-18.00，Mo=2.00-3.00

碳含量对钢的影响？碳量多少是区别钢铁的标准，一般C<2%为钢，C>2%

为生铁。低碳钢、高碳钢的含碳量分别<0.25%，

>0.6%，随碳含量增加，碳钢的硬度增加、韧性下降，

但其性能还与化学成分、结构有关。SUS347

合金钢有哪些？钨钢、锰钢硬度很大，制造金属加工工具、车轴等；锰硅钢韧性特别强，制造弹簧片、弹簧圈等；钼钢抗高温，制造飞机曲轴、特别硬的工具等。镍铬钢（不锈钢）抗腐蚀性强；钨铬钴合金（stelite）在高于980℃

时具较高的强度、良好的抗疲劳性、抗热腐蚀性。SUS630

304SS，其实就是304，SS是stainless steel的简写

C：≤0.08，Ni：8.00~11.00，Cr：18.0~21.0（Si：
