机加工各工序流程

机加工段作业流程

1 工段长根据《铆焊/机加作业进度计划》结合加工要求安排每日工作任务，当工作任务超量时，如本工段不能按计划规定要求产出的，以书面形式上报部长主管

2工段长在执行过程中应按零件加工预交期进行生产排产,制定《机加日生产作业计划》以书面形式下达当日任务到组长含图样（预留当日下序加工件及整改加工件的排产时间），管控现场所有转下序的工件在计划安排下发放加工。当日工作结束前将任务安排的执行情况以及生产安全、产品质量进行统计和清理，上报部门主管；下班前认真查对BOM，对所有失控问题应即时纠正，作好下一个工作日的工作任务安排。

3 各工序组长严格执行《日生产作业计划》，将具体工作任务合理安排到操作者，并对加工过程中的安全，零部件质量、标识、转序工作进行监控，每个工作日结束前上报工段长本小组完工情况。

4 各工序操作工（车、钳、铣、刨、磨、镗等）在接到任务之后先作好开工前的准备工作（对图样及技术要求的理解，材料或上序加工的检查以及工、夹、量、刃具的准备，应注意的安全事项等）。准备就绪按工艺并结合图样要求进行加工；加工过程中严格按《质量管理流程》执行；加工完毕自检→专检（大件、关键件组长必须监控和检查，批量产品应按首件交检），大件交图样检验，合格后由转运工4小时内转下序。遇到工作问题应报告组长；在生产过程中发现的设计、工艺、工时等问题，应由组长反馈到生产现场质检组，由质检组记录并联系工艺人员落实具体的解决办法和时限。

生产制造部

2008.8.28

机加工各工序流程

概述

机加工是一种通过机械力以及切削、磨削等工艺对工件进行加工的方法。它是制造业中常见的加工方式之一。本文将介绍机加工的各个工序流程，并对每个工序进行详细的说明。

工序一：加工准备

在进行机加工之前，需要进行准备工作，以确保整个加工过程的顺利进行。加工准备包括以下步骤：

1. 材料准备：选择适当的材料，并根据产品要求进行切割和定尺。

2. 工艺设计：根据产品要求，确定合适的加工工艺，包括切削速度、进给速度和切削深度等参数。

3. 夹紧工装准备：根据工件的形状和尺寸，选择合适的夹具和定位装置，并进行调整和安装。

4. 设备准备：检查机床和刀具的状况，确保设备的正常运行。

工序二：粗加工

粗加工是机加工的第一步，其主要目的是去除工件上的大型多余材料，为后续加工提供基准面和基准轴。常见的粗加工工序有：

1. 车削：将工件放在旋转的工件主轴上，使用车刀沿着工件轴线进行切削，以使工件直径和长度产生变化。

2. 镗削：利用刀具切削工件内孔，使其达到设定的尺寸和精度要求。

3. 铣削：利用铣刀在工件上进行切削，并通过工件和刀具的相对运动产生图案、形状和孔等特征。

工序三：精加工

精加工是在粗加工的基础上进行的，其目的是进一步提高工件的精度和表面质量。常见的精加工工序有：

1. 磨削：使用砂轮对工件表面进行切削，以提高工件的精度和表面质量。磨削工序可以分为平面磨削、圆柱磨削和内外圆磨削等。

2. 刨削：利用铣刀或刨刀对工件表面进行切削，以消除表面的凹凸不平和加工痕迹，提高表面质量。

3. 镜面抛光：通过在工件表面施加机械力和磨料，使其表面光洁度达到一定要求，获得极高的表面质量。 工序四：装配与调试

在机加工完成后，还需要进行装配和调试，以确保加工出的零部件和装置能够正常工作。常见的装配与调试工序有：

1. 零部件装配：将经过机加工的零部件按照产品要求进行装配，包括连接、固定和调整等工作。

2. 系统调试：对机加工系统进行检查和测试，以保证系统的正常运行。主要包括机械系统、液压系统和电气系统的调试。

机加工工艺流程

机加工工艺流程是将原材料经过加工、制造、组装成为成品的过程，包括机械加工、热处理、表面处理、组装等环节。下面将详细介绍机加工工艺流程的每个环节，并且展开详细描述。

一、材料准备

机加工的第一步是材料准备。在进行机械加工之前，需要准备好加工用的原材料。在准备原材料时，需要注意以下几点：

1.根据工艺要求选择原材料，一般要求材料质量好、结构均匀、无裂纹、气泡和锈蚀。

2.对于钢材等有特殊质量要求的材料，需要经过专门的抽样检验，以确保原材料质量符合工艺要求。

3.对于大型工件，应采用吊运机具进行起吊，遵循安全操作规程，防止工件在运输过程中受到损坏。

在材料准备这一环节中，需要在保证材料质量的前提下，快速高效地完成原材料的进货、检验等工作。

二、机械加工

在完成材料准备之后，就需要进行机械加工了。机械加工是指采用人工或机械工具对工件进行加工，以期使其达到所需的形状、尺寸和表面粗糙度等要求的一种加工方法。机械加工主要包括车削、铣削、钻孔、磨削等工艺。

1.车削工艺

车削可以用于粗加工和精加工，特别适用于孔和轴类零件的制造。车床是进行车削的主要设备。在进行车削时，需要注意以下几点：

（1）在刀具和工件之间需要保持一定的切削速度。

（2）在车削过程中需要定期清理切屑和润滑液。

（3）在刀具磨损时需要及时更换，以保持加工精度。

2.铣削工艺 铣削是指用铣刀将工件切削成所需的形状的加工方法。铣床是进行铣削的主要设备。在进行铣削时，需要注意以下几点：

（1）在铣削过程中需要保持一定的进给速度。

（2）在铣削过程中需要清理切削部位和润滑液，以保证加工质量。

（3）在铣削相对较大的工件时需要采用工装夹持，以确保加工精度。

3.钻孔工艺

钻孔是指用钻头将工件加工成孔的加工方法。在进行钻孔时，需要注意以下几点：

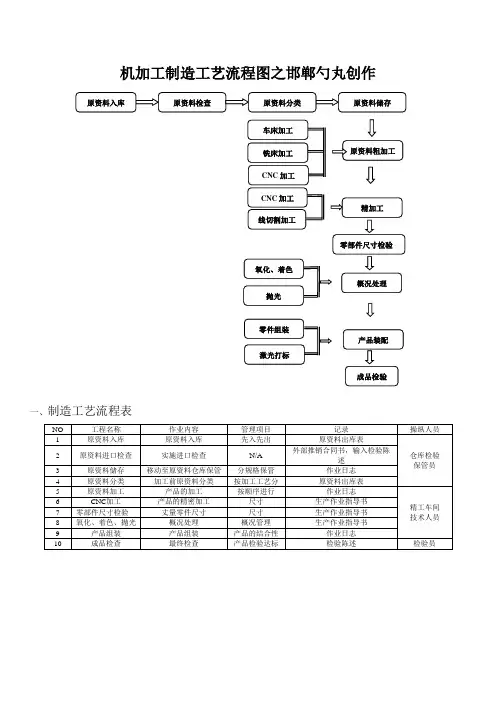

机加工制造工艺流程图之邯郸勺丸创作

一、制造工艺流程表

NO 工程名称 作业内容 管理项目 记录 操纵人员

1 原资料入库 原资料入库 先入先出 原资料出库表

仓库检验 保管员 2 原资料进口检查 实施进口检查 N/A 外部推销合同书，输入检验陈述

3 原资料储存 移动至原资料仓库保管 分规格保管 作业日志

4 原资料分类 加工前原资料分类 按加工工艺分 原资料出库表

5 原资料加工 产品的加工 按顺序进行 作业日志

精工车间

技术人员 6 CNC加工 产品的精密加工 尺寸 生产作业指导书

7 零部件尺寸检验 丈量零件尺寸 尺寸 生产作业指导书

8 氧化、着色、抛光 概况处理 概况管理 生产作业指导书

9 产品组装 产品组装 产品的结合性 作业日志

10 成品检查 最终检查 产品检验达标 检验陈述 检验员

原资料检查

原资料粗加工产品装配

成品检验 激光打标 车床加工

铣床加工

CNC加工 原资料入库 原资料分类 原资料储存

精加工

概况处理

抛光 线切割加工 CNC加工

零部件尺寸检验

氧化、着色

零件组装
