程控交换系统施工方案

通信系统程控交换设备安装与维护

摘要:程控交换设备在通信系统中的地位相当重要。一旦其发生故障,将使部分或全部通信陷入瘫痪状态,造成不可估量的经济损失。因此,必须加强对程控交换设备的认识,加强管理与维护。

关键词:通信系统 程控交换设备 特点 安装 维护

1 通信系统程控交换技术的发展及其特点

上世纪90年代后期,我国逐渐出现了一批自行研制的大中型容量的具有国际先进水平的数字程控局用交换机,典型的如深圳华为公司的c&c08系列、西安大唐的sp30系列、深幼}中兴的zxj系列等等,这些交换机的出现,表明在窄带交换机领域,我们国家的研发技术已经达到了世界水平。随着时代的发展,目前的交换机系统逐渐融合atm、无线通信、接入网技术、hdsl, asdl、视频会议等先进技术。可以想象,今后的交换机系统,将不仅仅是语音传输系统,而是一个包含声音、文字、图象的高比特宽带传输系统,并深入到千家万户之中。ip电话就是其应用一例。世界上传统交换机厂商目前正努力研制,并通过与计算机厂商的合作和交流,来达到这一目的。

当前程控交换机的特点与技术动向为程控数字交换机。这是现代数字通信技术、计算机技术与大规模集成电路(lsi)有机结合的产物。先进的硬件与日臻完美的软件综合于一体,赋予程控交换机以众多的功能和特点,使它与机电交换机相比,具有以下特点:

1.1 体积小,重量轻,功耗低,它一般只有纵横制交换机体积的

1/8-1/4,大大压缩了机房占用面积,节省了费用。

1.2 能灵活的向用户提供众多的新服务功能。由于采用spc技术,因而可以通过软件方便的增加或修改交换机功能,向用户提供新型服务,如缩位拨号、呼叫等待、呼叫传递、呼叫转移、遇忙回叫、热线电话、会议电话,给用户带来很大的方便。

1.3 工作稳定可靠,维护方便,由于程控交换机一般采用大规模集成电路(lsi)电路或专用集成电路(asic),因而有很高的可靠性。它通常采用冗余技术或故障自动诊断措施,以进一步提高系统的可靠性。此外,程控交换机借助故障诊断程序对故障自动进行检测和定位,以及时地发现与排除故障,从而大大减少了维护工作量。系统还可方便地提供自动计费,话务量记录,服务质量自动监视,超负荷控制等功能,给维护管理工作带来了方便。

1 语音技术设计方案建议书

方案日期：2014—10

目 录

第一章概述2

1. 关于岳西县中医院2

2。 关于阿尔卡特朗讯（Alcatel-Lucent）2

3。 关于阿尔卡特朗讯OXE IP-PBX数字程控通信平台2

3。 部份医疗业绩3

4. 关于杭州利加通讯设备有限公司错误!未定义书签。

第二章岳西县中医院通信解决方案4

1. 设计思想4

2. 岳西县中医院方案设计4

3. OXE-—先进可靠的通信平台5

3。1 OXE硬件结构5

3。2 OXE软件结构8

3。3 OXE的可靠性9

3.4 系统丰富的电话功能9

4。 服务岗位的电话推荐12

4.1 4038IP数字话机图示13

4。2 4028IP数字话机图示13

4.3 4018IP数字话机图示13

4。4IP数字话机特点总结13

4.6 话机附件模块14

5. 病房电话推荐16

6．医院电话功能16

6。1病房模拟电话功能16

6。2服务岗位电话功能17

7. 话务台17

7。1 IP多媒体话务台17

8. OXE医院电脑管理系统链路(HIS接口）18

9。 OXE医院服务软件功能19

第三章增值应用介绍(可选项)23

1。电话会议系统23

2。WiFi移动语音系统23

3。话务管理系统23

4。电话预约挂号系统25

5。内部服务电话系统25

2 6.医院应急抢救调度系统26

第一章 概述

1. 关于医院

医院是一家按国际标准建造，按国际医院管理理念管理的现代化一流医院，秉承高品质、以人为本的特点,岳西县中医院的通信系统是架构在TDM－IP融合通信平台上，建设目标是打造主流的高端医院通信解决方案。

医院采用的医疗设备都是高精密仪器,GSM等无线信号都对这些设备产生干扰,造成检验结果不准确，直接影响到病人的身体健康。再者，医生、护士在给病人诊断处理病情时,外线来话的干扰同样会造成诊断结果不准确。因此，建议进入岳西县中医院任何手机、小灵通电话是禁止使用的，内外通信必须通过医院内部的IP-PBX来实现。

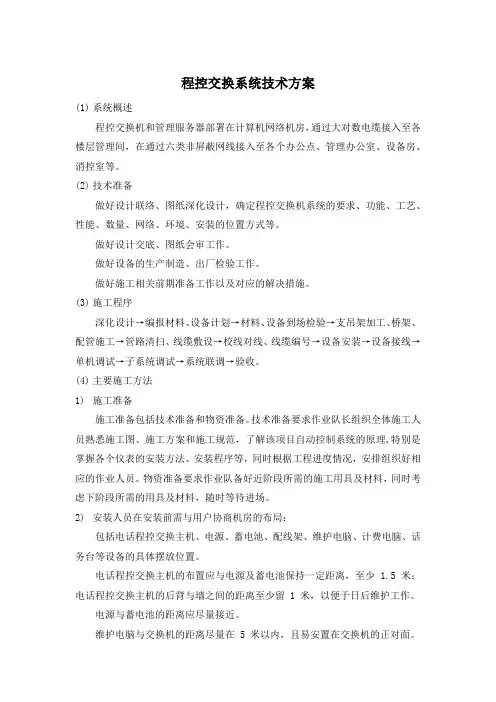

程控交换系统技术方案

(1) 系统概述

程控交换机和管理服务器部署在计算机网络机房，通过大对数电缆接入至各楼层管理间，在通过六类非屏蔽网线接入至各个办公点、管理办公室、设备房、消控室等。

(2) 技术准备

做好设计联络、图纸深化设计，确定程控交换机系统的要求、功能、工艺、性能、数量、网络、环境、安装的位置方式等。

做好设计交底、图纸会审工作。

做好设备的生产制造、出厂检验工作。

做好施工相关前期准备工作以及对应的解决措施。

(3) 施工程序

深化设计→编报材料、设备计划→材料、设备到场检验→支吊架加工、桥架、配管施工→管路清扫、线缆敷设→校线对线、线缆编号→设备安装→设备接线→单机调试→子系统调试→系统联调→验收。

(4) 主要施工方法

1) 施工准备

施工准备包括技术准备和物资准备。技术准备要求作业队长组织全体施工人员熟悉施工图、施工方案和施工规范，了解该项目自动控制系统的原理,特别是掌握各个仪表的安装方法、安装程序等，同时根据工程进度情况，安排组织好相应的作业人员。物资准备要求作业队备好近阶段所需的施工用具及材料，同时考虑下阶段所需的用具及材料，随时等待进场。

2) 安装人员在安装前需与用户协商机房的布局：

包括电话程控交换主机、电源、蓄电池、配线架、维护电脑、计费电脑、话务台等设备的具体摆放位置。

电话程控交换主机的布置应与电源及蓄电池保持一定距离，至少 1.5 米；电话程控交换主机的后背与墙之间的距离至少留 1 米，以便于日后维护工作。

电源与蓄电池的距离应尽量接近。

维护电脑与交换机的距离尽量在 5 米以内，且易安置在交换机的正对面。 配线架应安置在墙上，离地高约 1.2 米(适用于壁挂式配线架)，配线架周围应有足够空间工作。

3) 装机前机房就绪相应的装机条件，此项工作需要用户配合，准备内容如下：

机房具备照明条件。

为了方便线缆架设，防静电地板离地不低于 20CM。

机房已装修完毕，卫生整洁，安装好空调，机房内不能安装水喷淋；工作地线和保护地线引入机房，工作地线（独立接地）小于 3 欧姆、（综合接地）小于

数字程控交换系统施工工法

（TLEJGF-94-28）

铁道部电气化工程局

一、前言

本工法是根据大秦、京秦、衡广和郑武等线数字程控交换系统施工安装、调试与开通经验，结合外商提供的安装手册与调试手册，参考各设计部门提供的验收测试标准形成的。

由于各公司产品构成不同，施工安装测试的具体方法也略有差异，因此，本工法只说明其共性部分，个别特性部分则应参照有关公司的手册进行。

各种数字程控交换系统的安装与调试均可使用本工法所述的原则进行。

二、工法特点

1．本工法较详细说明数模共存时局间接口和信令调试的有关问题，以适应数模共存的通信网还要存在一个相当长时间的现实。

2．程控数字交换系统是室内设备，而架间连接的电缆大部分已在工厂预配好，故安装、调试施工人员少。

三、适用范围

本工法适用于引进或国产数字程控交换机的安装与调试。

四、施工工艺

（一）工艺原理

数字程控交换系统是数字通信、计算机技术和交换技术相结合的产物，其设备结构采用框架与可插拨件，其安装方法和调测技术与传统的机电式交换机不同，需要根据下述原理和条件制定施工工艺：

1．数字程控交换设备采用框架式结构，通用性好，而且大部分机架都是在工厂预制的，可在熟悉各部件功能和整机结构的条件下，根据安装手册进行安装。

2．数字程控交换系统的电缆，大部分是在工厂内预配的，而且是置于槽道内的，因此其布放方法与传统电缆布放方法不同，基本顺直、无纽绞和死弯、不溢出槽道即可，过分强调整齐美观把线绑扎在一起，有时还会对电特性不利。

3．部分架间布线使用光缆，布放时应满足光缆施工工艺要求。

4．数字程控交换机采用存储程序控制，故其调测方法与传统的布控设备不同，大都采用人机对话方式进行。

5．数字程控交换系统查找和排除故障，基本上是利用系统的维护管理和故障诊断程序进行的。

6．数字程控交换系统的传输指标测试与一般传输设备测试不同之处，是需要通过直流环路保持被测通路，而直流环路保持电路的参数对测试的准确性有一定的影响，应按标准要求，根据“交高直低”原则慎重选择。
