【最新整理,下载后即可编辑】楼与自动化监测与控制系统基础知识目录1、BAS简介31.1、BAS的定义 31.2、BAS的功能及工作原理41.3、BAS的发展 52、常见名词72.1、相关词汇72.1.1、5A写字楼72.1.2、DDC控制器92.1.2.1、DDC的定义92.1.2.2、工作原理92.1.2.3、功能介绍102.1.2.4、DDC系统的费用及应用112.1.2.5、PLC与DDC的对比 142.1.3、PID控制 162.1.3.1、PID的定义及概述162.1.3.2、PID的用途182.1.3.3、PID系统的分类192.1.3.4、PID的调节方法202.1.3.5、PID控制器的参数整定222.1.3.6、PID控制的实现232.1.3.7、P 、I 、D 参数的预置与调整262.2、冷热源系统名词272.2.1、冷却塔272.2.1.1、定义272.2.1.2、分类272.2.1.3、工作原理282.2.1.4、冷却塔的危害 302.2.1.5、冷却塔风机的节能及安全控制分析302.2.1.6、冷却塔之补给水量计算说明342.2.2、电动蝶阀 352.2.2.1、结构和工作原理352.2.2.2、电动蝶阀基本特征352.2.2.3、电动蝶阀的优点和缺点362.2.2.4、施工、安装要点372.2.3、板式换热器372.2.3.1、板式换热器的定义372.2.3.2、板式换热器的特点382.2.3.3、板式换热器清洗402.2.4、制冷机432.2.4.1、制冷机的定义 432.2.4.2、制冷机的分类 432.2.4.3、制冷机的节能方法442.2.5、定压补气机组442.2.5.1、机组的作用452.2.6、全自动软水器452.2.7、分/集水器452.3、空调系统名词 461、BAS简介1.1、BAS的定义楼宇自动化系统(Building Automation System,简称BAS)以节约能源、集中管理、智能控制为目的,将建筑物或建筑群内的照明、空调、送排风、给排水、冷热源(热源与热交换、冷冻和冷却水)等设备或系统集成在一个控制系统内管理的综合性系统。

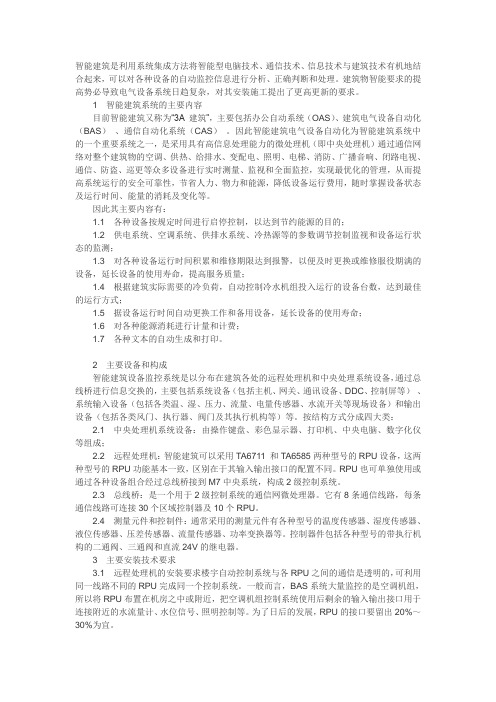

智能建筑是利用系统集成方法将智能型电脑技术、通信技术、信息技术与建筑技术有机地结合起来,可以对各种设备的自动监控信息进行分析、正确判断和处理。
建筑物智能要求的提高势必导致电气设备系统日趋复杂,对其安装施工提出了更高更新的要求。
1智能建筑系统的主要内容目前智能建筑又称为“3A 建筑”,主要包括办公自动系统(OAS)、建筑电气设备自动化(BAS)、通信自动化系统(CAS)。
因此智能建筑电气设备自动化为智能建筑系统中的一个重要系统之一,是采用具有高信息处理能力的微处理机(即中央处理机)通过通信网络对整个建筑物的空调、供热、给排水、变配电、照明、电梯、消防、广播音响、闭路电视、通信、防盗、巡更等众多设备进行实时测量、监视和全面监控,实现最优化的管理,从而提高系统运行的安全可靠性,节省人力、物力和能源,降低设备运行费用,随时掌握设备状态及运行时间、能量的消耗及变化等。
因此其主要内容有:1.1各种设备按规定时间进行启停控制,以达到节约能源的目的;1.2供电系统、空调系统、供排水系统、冷热源等的参数调节控制监视和设备运行状态的监测;1.3对各种设备运行时间积累和维修期限达到报警,以便及时更换或维修服役期满的设备,延长设备的使用寿命,提高服务质量;1.4根据建筑实际需要的冷负荷,自动控制冷水机组投入运行的设备台数,达到最佳的运行方式;1.5据设备运行时间自动更换工作和备用设备,延长设备的使用寿命;1.6对各种能源消耗进行计量和计费;1.7各种文本的自动生成和打印。
2主要设备和构成智能建筑设备监控系统是以分布在建筑各处的远程处理机和中央处理系统设备,通过总线桥进行信息交换的,主要包括系统设备(包括主机、网关、通讯设备、DDC、控制屏等)、系统输入设备(包括各类温、湿、压力、流量、电量传感器、水流开关等现场设备)和输出设备(包括各类风门、执行器、阀门及其执行机构等)等。
按结构方式分成四大类:2.1中央处理机系统设备:由操作键盘、彩色显示器、打印机、中央电脑、数字化仪等组成;2.2远程处理机:智能建筑可以采用TA6711 和TA6585两种型号的RPU设备,这两种型号的RPU功能基本一致,区别在于其输入输出接口的配置不同。

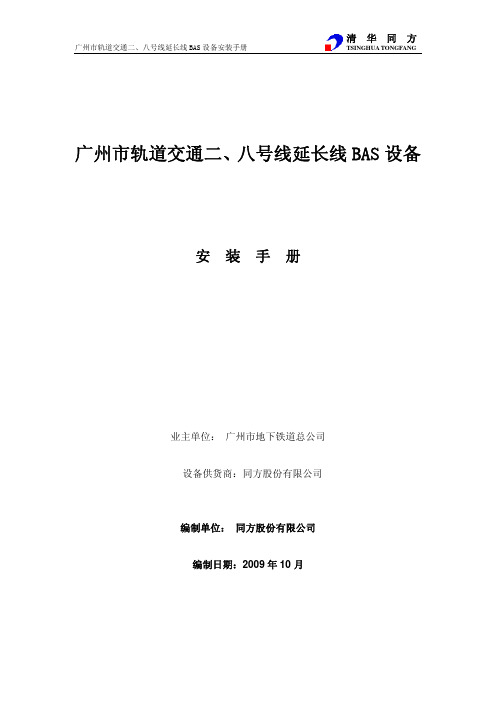

广州市轨道交通二、八号线延长线BAS设备安装手册清华同方TSINGHUA TONGFANG广州市轨道交通二、八号线延长线BAS设备安装手册业主单位:广州市地下铁道总公司设备供货商:同方股份有限公司编制单位:同方股份有限公司编制日期:2009年10月广州市轨道交通二、八号线延长线BAS设备安装手册清华同方TSINGHUA TONGFANG目录目录 (2)第一章编制说明 (3)1. 1 编制原则 (3)1. 2 编制依据 (3)第二章技术规范与标准 (4)第三章施工内容及特点 (5)3. 1工程概述 (5)3. 2工程特点 (6)3. 3系统组成 (6)3. 4施工内容 (6)第四章典型车站设备安装 (8)4.1光纤的安装 (8)4.2以太网线的安装 (8)4.3现场总线的安装 (9)4. 4控制柜和箱安装 (9)4. 4. 1 分布 (9)4.4. 2 施工要求 (9)4. 5控制电缆敷设 (11)4. 6通讯电缆敷设 (13)4. 7光纤敷设与接续 (14)4. 8传感器安装 (15)4. 8. 1风管式温湿度传感器 (15)4. 8. 2房间温湿度传感器 (16)4. 8. 3水管温度传感器 (18)4. 8. 4流量传感器 (19)4. 8. 5压力、压差传感器 (20)4. 8. 6电动二通阀 (22)4. 9压差控制器 (23)5. UPS安装 (23)第五章调试方法 (24)5. 1 调试注意事项 (24)5. 2 自控系统调试 (24)5. 3 仪表及阀门调试 (26)5. 4 电缆布线调试 (26)5. 5 系统调试 (26)5. 6 系统联合试运行 (27)第六章施工当中常出现的问题 (28)第一章编制说明1. 1 编制原则我们在熟悉施工图纸以及相关图集和规范的基础上,本着规范、美观、统一、安全、文明的原则特编制本施工手册,做为BAS工程施工的指导文件,用以辅助现场安装及调试工作。
建筑设备监控系统(BAS)检测方案为加强智能大厦的设备监控系统(BAS)工程质量管理,受建设方委托,公司对由公司设计,公司安装调试的设备监控系统工程进行系统验收检测,并对检测数据的真实性和结论负责。
一、建筑设备监控系统检测建应提供的技术文件和配合条件:1 工程合同技术文件2 施工图设计文件3 设备材料进场检验记录;4 隐蔽工程和过程检验记录;5 工程安装质量检查及观感质量验收记录;6 设备和系统自检测记录;7 竣工图纸(至少包括;设备布置及管线平面图、设备清单、子系统控制原理图、控制系统配电箱电气原理图、相关监控设备电气接线图、监控点表等)8系统试运行记录。
9 参与验收检测人员:我公司委派、、等名持证上岗监测人员进行现场验收检测;施工方设备安装人员和软件调试人员、建设方施工管理人员、监理方现场监理人员协助检测。
10提供检测场所、电源以及其他检测必要条件。
二、检测依据:(一)《智能建筑设计标准》GB/T 50314—2000 、《智能建筑工程质量验收规范》GB 50339、《自动化仪表施工及验收规范》GB 50093—2002及其他国家现行标准、工程合同技术文件、施工图设计文件、设计变更审核文件、设备及产品的技术文件等。
(二)约定行业公认标准:《BAS一次仪表精度标准—工程级》企标(附表1)《BAS系统测量精度标准—工程级》企标(附表2)调节系统性能指标:衰减比4:1~10:1;残余偏差(控制精度):新风机出风温度≯±2℃;湿度≯±5%RH;空调回风温度≯±1℃;热交换器出水温度≯±1℃;压差调节≯± KPa三、主要检测仪器仪表:1、DTC 7088超声波流量计、2、867B数字多用表、3、空气压差表、4、A VM-07风速仪、5、WBG-0-2二等标准温度计、6、HM10温湿度表、7、照度表、8、标准压力表、9、钳形电流表、10、秒表、11、多路记录仪(视BA软件而定)等。
自控仪表安装施工要点1、温、湿度传感器安装温、湿度传感器不安装在阳光直射的位置,远离有较强振动、电磁干扰的区域,其位置不能破坏建筑物外观的美观与完整性,室外型温、湿度传感器有防风雨防护罩。
尽可能远离窗、门和出风口的位置,如实在无法避开则与之距离大于2M。
温度传感器至PLC之间的连接,尽量减少因接线引起的误差,对于镍传感器的接线电阻要小于3欧姆。
2、压力、压差传感器、压差开关的安装传感器安装在温、湿度传感器的上游侧,便于调试、维修的位置。
3、流量传感器的安装电磁流量计的安装避免有较强交直流磁场或有剧烈振动的场所。
电磁流量计、被测介质及工艺管道三者之间连成等电体,并接地。
电磁流量计设置在流量调节阀的上游,流量计的上游有长度为10倍管径长度的直管段,下游有长度为4~5倍管径长度的直管段。
4、涡轮式流量计传感器涡轮式流量计传感器安装时水平,流体的流动方向必须与传感器所示的流向一致。
当可能产生逆流时,涡轮式流量计传感器后面装设止回阀。
涡轮式流量计传感器装在测压点的上游,距测压点3.5~5.5倍管径长度的位置,测温设置在下游测,距流量传感器6~8倍管径长度的位置。
5、电动阀的安装电动阀一般安装在回水管口,阀体上箭头的指向与水流方向一致。
电动阀的口径与管道通径不一致时,采用渐缩管件,同时电动阀口径一般不低于管道口径二个等级。
空调器的电动阀旁一般装有旁通管道。
执行机构固定牢固,操作手轮处于便于操作的位置。
有阀体指示装置的电动阀,阀位指示装置面向便于观察的地方。
电动阀垂直安装于水平管道上,尤其大口径电动阀不得倾斜。
电动阀安装前检查阀门的驱动器,其行程、压力和最大关紧力(关阀的压力)必须满足设计和产品说明书的要求;阀门的型号、材质必须符合设计要求,其阀体强度必须满足产品说明书有关规定;阀门的输入电压、输出电压和接线方式,符合产品说明书的要求。
电动阀安装时,应避免给调节阀带来附加压力,当安装在管道较长的地方时,安装支架和采取避震措施。
楼宇自控BA系统工程检测的准则:由于国际上没有统一的楼宇自控系统的测试标准,因此,楼宇自控系统的验收测试一般以采用设备厂家标准为基本依据,同时可参考国家相关的楼控系统设计标准,以下三点可以认为是BA系统工程检测的基本准则:(1)BA系统的检测是工程检测,它不同于实验室检测,必须结合建筑设备现场实际情况制定检测方案。
(2)BA系统工程检测的合格率以设计的监控点数为基数,检测不合格的点数超过1%(或0.5%)时,系统应判为不合格。
(3)BA系统工程检测人员的专业技术能力应包括有仪表、电气、计算机、暖通、控制、给排水等领域,并对建筑设备的系统与工艺有深入的理解,否则难以实现正确与准确的检测。
BAS系统验收前提条件BAS满足下列条件方可进行测试系统验收:(1)BA系统的全部设备包括现场的各种阀门、执行器、传感器等全部安装完毕,线路敷设和接线全部符合设计图纸的要求;(2)BA系统的受控设备及其自身的系统不仅安装完毕,而且单体或自身系统的调试结束;同时其设备或系统的测试数据必须满足自身系统的工艺要求,例如空调系统中冷水机组其单体运行必须正常,而且其冷量和冷冻水的进出口压力,进出口水温等必须满足空调系统的工艺要求。
(3)检查BA系统与各系统的联动、信息传输和线路敷设等必须满足设计要求。
BAS的验收资料(1)图纸与资料系统图,控制原理图、监控点数表、技术设计图(安装大样图,控制盘内布置图、接线图,电气原理图)、施工管线平面图(包括管线端子图)、软件参数设定表(包括逻辑图)、产品说明书(包括产品随机资料)。
(2)监控点测试数据表(3)单体设备测试报告(4)软件功能测试报告BA系统检测的前期工作BA 系统的检测工作要根据工程设计文件和合同技术文件全面了解整个系统的功能和性能指标,来制定BA 系统的检测方案,被检测系统的业主与工程承包商需提供的主要文件必须有:系统选型论证、系统规模容量、控制工艺说明、系统功能说明及性能指标、BA 系统结构图、各子系统控制原理图、BA 系统设备布置与布线图、与BA 系统监控相关的动力配电箱电气原理图、现场设备安装图、DDC 站与中央管理工作站\操作员站的监控过程程序流程图、中央监控室设备布置图、BA 系统供货合同及工程合同、BA 系统施工质量检查记录、相关的工程设计变更单、BA 系统投入运行后三个月的运行记录。
电气仪表自动化安装调试要点
首先,在安装准备工作中,技术人员在安装仪表之前,需要利用自动化仪表基础平台进行加工,为后续设备安装提供空间。
仪表安装部门需要加强和相关部门之间的协调,制订安全、可行的安装方案,安装技术人员需要树立质量意识和责任意识,相关管理部门可以在安装之前,组织安装人员参加技术培训活动,使其掌握技术和工序。
其次,安装配电箱。
电气仪表安装具有一定的复杂性,配电箱是其中的关键设备,其安装质量直接关系着系统的使用质量和使用性能。
安装人员需要深入分析设计方案,确保安装尺寸和位置满足相关要求,避免因尺寸问题影响设备和周边环境。
最后,在安装自动化仪表的过程中,仪表质量、性能需要满足相关要求,由于安装操作环境具有一定的复杂性,涉及大量工业管线,各项工业设备比较复杂,为了避免出现短路问题,为安装识别工作提供便利,安装技术人员必须对路线进行标记处理,确保设备安装的清晰性,为后续维护和保养工作提供便利。
在酸洗段自动化仪表安装过程中,需要排除外界环境因素的干扰,避免影响仪表工作,在完成自动化仪表安装工作后,进行调试、验收,调试人员需要根据技术要求,将仪表和系统连接起来,随后运行整个系统,及时地解决调试问题。
楼宇自控系统BAS传感器安装调试简易说明2. 传感器安装指引2.1所用通用传感器2.1.1 安装前确定下列事项:最低和最高的环境温度环境湿度和受喷水的影响振动程度防爆保护外部环境2.1.2 电缆线安装时应该有一段“滴水环”,防止水沿电缆线进入传感器内部正确错误2.1.3 安装时尽量留出足够长的电缆线,以便传感器可以在不断开接线的情况下随时移动2.1.4 在传感器附近安装一个铭牌,包括文字说明和设备图纸上的参考编号,不要将铭牌直接贴在传感器上2.1.5 水管类传感器的安装时间1)水管类传感器应在工艺管道预制与安装同时进行;2)水管类传感器的开孔与焊接工作,必须在工艺管道的防腐、衬里、吹扫压力试验前进行;2.2水管温度传感器2.2.1 确保传感器全部的有效长度浸入介质正确错误2.2.2 逆着水流方向安装传感器正确错误2.2.3 在传感器和任何阻挡物之间保持一定的间距(距离A)。
这样方便传感器从浸入套管中取出。
2.2.4 安装流程a.先在管道上开孔,并去除毛刺;b.把螺纹配件需焊接在管道上c.螺纹配件和套管做密封。
(例如:麻丝,特氟纶或类似材料。
)d.将传感器插入杆上的压缩金属环组件,旋转螺母,直到拧紧。
注:传感器和套管之间涂满硅胶2.3水管压力传感器压力传感器在工艺管道上正确的安装位置与被测介质有关,为获得最佳的测量效果,应注意考虑下列情况:防止传感器与腐蚀性或过热的介质接触。
防止焊渣在导管内沉积。
测量液体压力时,取压力应开在流程管道侧面,以避免沉淀积渣。
冬季发生冰冻时,安装在室外的水管压力传感器必须采用防冻措施,避免引起因结冰体积膨胀,导致传感器损坏。
压力传感器内部是弱电,一定要同外界的强电隔开。
2.4水流开关施工:1. 先在管道上开孔,并去除毛刺;把螺纹配件需焊接在管道上2.在水流开关传感器位置之前和之后,必须有至少5倍管径的直径段。
3. 垂直插入水平管道。
4. 安装水流开关时,注意水流方向的箭头。
